GEBRUIKSAANWIJZING ÉPIX Drive 2000 IP Chauvet
Over deze handleiding
De ÉPIX Drive 2000 IP Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en regelwaarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
BEPERKTE GARANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.
Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.
Veiligheidsinstructies
Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.
- Open het product NIET. Het bevat geen onderdelen die door de gebruiker onderhouden kunnen worden.
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken. - Plaats GEEN ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product. - Dit product NIET onderdompelen (IP65). Tijdelijk gebruik buitenshuis is prima.
- Wanneer dit product buiten wordt gebruikt moeten stroom- en gegevenskabels met een IP65-certificering (of hoger) worden gebruikt. Zorg ervoor dat ongebruikte stroom- en gegevenspoorten worden afgesloten met de aangehechte IP65-afdekinngen.
- Gebruik dit product NIET als de behuizing, poorten of kabels beschadigd lijken.
- Sluit dit product NIET aan op een dimmer of een regelweerstand.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
Contact
Van buiten de VS, VK, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetprofessional.com voor contactinformatie.
Wat is inbegrepen
- ÉPIX Drive 2000 IP
- Seetronic Powerkon IP65 stroomsnoer
oductoverzicht
• 2 rekoren en schroeven
• Beknopte handleiding
- Omegabeugel met bevestigingsapparatuur

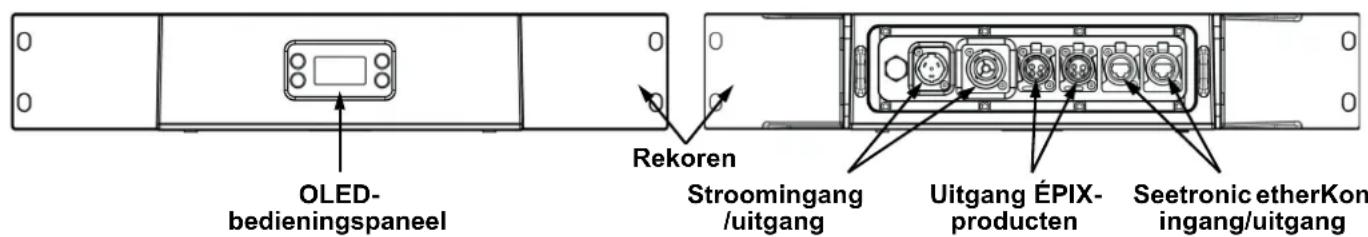

Productoverzicht
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.
Power Linking
U kunt tot 3 ÉPIX Drive 2000 IP-producten koppelen bij 120 V, 4 producten bij 208 V of 5 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.
AC-stekker
| Aansluiting | Snoer (VS) | Snoer (Europa) | Schroefkleur |
| AC Live Zwart Bruin Geel/messing | |||
| AC Neutraal Wit Blauw Zilver | |||
| AC Aarde Groen/geel Groen/geel Groen | |||
Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Signaalverbindingen
De ÉPIX Drive 2000 IP is met een controller te koppelen of met controllersoftware met behulp van een ethernetverbinding. Als andere Art-Net™, sACN of Kling-Net-compatibele producten worden gebruikt met de ÉPIX Drive 2000 IP, kunnen ze allemaal individueel worden aangestuurd op een enkel netwerk. Zie de gebruikershandleiding voor meer informatie over het verbinden en configureren van het product voor deze signalen.
Aansturingspersoonlijkheden
De ÉPIX Drive 2000 IP gebruikt Art-Net™ en sACN voor zijn aanstuurpersoonlijkheden:
| Persoonlijkheid Kanalen Beschrijving | ||
| Pixel | 300 per ÉPIX Strip IP | Volledige pixelregeling |
| 7-CH-Drive | 7 | Dimmer, automatische programma's en stroboscoop |
| 8-CH-fixture | 8 per product | Dimmer, automatische programma's, stroboscoop en dimmersnelheid |
| 5-Section | 15 per ÉPIX Strip IP | Controleert LED-uitvoer in 5 groepen van 20 LED's |
| 10-Section | 30 per ÉPIX Strip IP | Controleert LED-uitvoer in 10 groepen van 10 LED's |
| 25-Section | 75 per ÉPIX Strip IP | Controleert LED-uitvoer in 25 groepen van 4 LED's |
| 50-Section | 150 per ÉPIX Strip IP | Controleert LED-uitvoer in 50 groepen van 2 LED's |
Art-Net™-aansluiting
Art-Net™ is een ethernet-protocol dat gebruikmaakt van TCP/IP dat over een groot netwerk grote hoeveelheden DMX512-gegevens verzendt met behulp van een etherCON RJ45-verbinding. Een Art-Net™-protocoldocument is te verkrijgen op www.chauvetprofessional.com. Chauvet Professional raadt het gebruik van unicast-modus voor het beste resultaat.
Art-Net™ ontworpen en auteursrecht door Artistic Licence Holdings Ltd.
Dit product is niet ontworpen om te reageren op regelaar die verzenden in Broadcast-modus via Art-Net™. Gebruik Unicast-modus voor de beste resultaten. Voor informatie over welk regelprotocol uw regelaar gebruikt kunt u contact opnemen met de fabrikant van uw controller.
sACN-aansluiting
Streaming-ACN staat ook wel bekend als ANSI E1.31 en is een ethernetprotocol dat de laag- en opmaakstructuur gebruikt van Architecture for Control Networks om DMX512-gegevens te transporteren over IP of een ander ACN compatibel netwerk. ACN wordt onderhouden door de Professional Lighting and Sound Association (PLASA).
Kling-Net-aansluiting
Kling-Net is een networkprotocol dat de automatische configuratie van displayapparaten met een etherCON RJ45 Ethernet-verbinding mogelijk maakt. Raadpleeg de ArKaos softwarehandleiding voor uitgebreide instructies over het programmeren van dit product.
Voor een goede werking heeft de ArKaos Kling-Net een gigabit (1000 Mbps) Ethernet-kaart en een netwerkrouter nodig.
Verbinden van ÉPIX-producten
De ÉPIX Drive 2000 IP is de voeding voor de ÉPIX IP en ÉPIX Tour-serie producten. Elk product moet in serie zijn verbonden. Deze voeding kan tot 200 LED-lampen in verschillende configuraties voeden.
De lengte van de kabels tussen de ÉPIX Drive 2000 IP en het 1e product mag niet langer zijn dan 20 m wanneer het is afgeschermd of 60 m wanneer het niet is afgeschermd
De ÉPIX Drive 2000 IP kan verschillende ÉPIX-producten ondersteunen die in serie zijn verbonden in de verschillende configuraties tot een totaal van 2000 LED-lampen (tot 1000 LED's per poort).
Voorbeeldconfiguraties voor elke poort omvatten:
• 10 ÉPIX Strip IP-producten
• 20 ÉPIX Strip IP 50-producten
• 18 ÉPIX Strip Tour-producten
• 36 ÉPIX Strip Tour 50-producten
• 6 ÉPIX Bar Tour-producten
- 5 ÉPIX Strip IP-producten en 9 ÉPIX Strip Tour-producten
- 5 ÉPIX Strip IP-producten en 3 ÉPIX Bar Tour-producten
- 5 ÉPIX Strip IP-producten, 3 ÉPIX Strip Tour-producten en 2 ÉPIX Bar Tour-producten Zorg ervoor dat de totale lengte van de verbonden afgeschermde 4-pins XLR-kabels niet langer is dan 64 m. Het gebruik van onafgeschermde kabel vergroot de maximum kabellengtes naar 91 m, zoals is afgebeeld in het bovenstaande diagram. Download de gebruikershandleiding van www.chauvetprofessional.com voor meer informatie.
LET OP: Sluit de ÉPIX Strip IP niet met de ÉPIX Strip Tour of ÉPIX Bar Tour op dezelfde uitgang van de ÉPIX Drive 2000 IP als er een andere persoonlijkheid dan Pixel is geselecteerd.
Standaard 4-pins XLR "scroller-kabels" zijn meestal afgeschermd.
Gebruik UITSLUITEND IP65 4-pins XLR-kabels met de ÉPIX Drive 2000 IP. Ga voor onze CHAUVET Professional-lijn van IP65 4-pins XLR-kabels naar https://www.chauvetprofessional.com/accessories.
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste één montagepunt per product. Controleer of de montageklemmen het gewicht van het product kunnen dragen. Ga voor onze CHAUVET Professional-serie montageklemmen naar http://trusst.com/products. De rekmontage-oren worden niet-aangesloten op het product verstuurd.

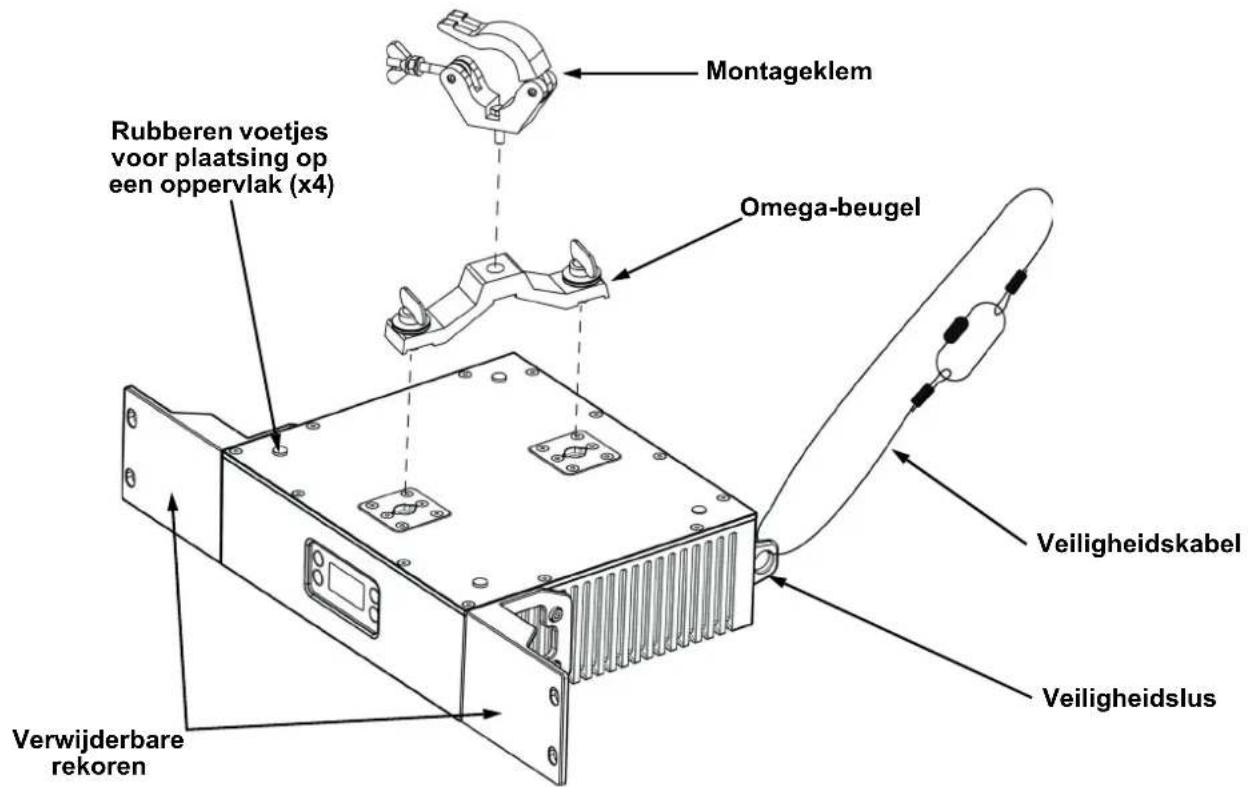

Montagediagram
Chauvet beveelt de volgende richtlijnen aan bij het monteren van dit product:
- Vóór het nemen van een besluit over de locatie, moet u er altijd voor zorgen dat er eenvoudige toegang is tot het product, voor onderhoud en programmering.
- Controleer of de constructie of het oppervlak waar u het product op monteert het gewicht van het product kan dragen (zie de gebruikershandleiding).
- Gebruik altijd een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd. Monteer het product stevig aan een bevestigingspunt, zoals een verhoogd platform of een spant.
- Gebruik bij het opbouwen van het product op een spant een montageklem met voldoende draagvermogen.
- Wanneer het product op de vloer wordt gemonteerd moet u er voor zorgen dat het product en de kabels uit de buurt van mensen en voertuigen liggen.
Beschrijving bedieningspaneel
| Toets Functie | |
| Sluit het huidige menu of de functie af en navigeert omlaag naar de hoofdmenulijst | |
| Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie | |
| Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie | |
| Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie | |
Menumap
| Hoofdniveau Programmeerniveaus Beschrijving | ||||
| Auto Address | No | Vindt en adresseert de producten automatisch | ||
| Yes | ||||
| View Linked Fixtures | Port A | 1._.-18._. Toont de aangesloten producten | ||
| Port B | ||||
| LED Output | Off Schakelt de LED-uitgang uit | |||
| Red Rode LED's op maximaal vermogen | ||||
| Green Groene LED's op maximaal vermogen | ||||
| Blue Blauwe LED's op maximaal vermogen | ||||
| White Alle LED's op maximaal vermogen | ||||
| Fade Kleurenfade-programma | ||||
| Scroll Kleurenscroll-programma | ||||
| Protocol | Port A | Art-Net | Selecteert voor elke poort het protocol en bepaalt welke andere menuopties beschikbaar zijn | |
| Kling-Net _ | _ | |||
| sACN | ||||
| Port B | Art-Net | |||
| Kling-Net _ | _ | |||
| sACN | ||||
| Display Inverse | No | Roteert de weergave 180° | ||
| Yes | ||||
| Factory Reset | No | Herstelt het product naar de fabrieksinstellingen | ||
| Yes | ||||
| Port A(Alleen Art-NetTMen sACN) | Personality | Pixel | Stelt de aansturingspersoonlijkheid in voor Poort A (zieAansturingspersoonlijkheden) | |
| 7-CH-Drive | ||||
| 8-CH-fixture | ||||
| 5-Section | ||||
| 10-Section | ||||
| 25-Section | ||||
| 50-Section | ||||
| Universe | 000-246 (Art-NetTM)001-247 (sACN) | Stelt de laagste van de 6 opeenvolgende universa in waaraan Poort A is toegewezen | ||
| IP Address IP | Address #1-6 | 1-126.0-255.0-255.0-255 | Stelt de IP-adressen in voor poort ANB: alle adressen moeten uniek zijn | |
| DMX Address | 001-_ | Stelt het startadres in voor Poort A (hoogste kanaal bepaald door persoonlijkheid) | ||
| Port B(Alleen Art-NetTMen sACN) | Personality | Pixel | Stelt de aansturingspersoonlijkheid in voor Poort B (zieAansturingspersoonlijkheden) | |
| 7-CH-Drive | ||||
| 8-CH-fixture | ||||
| 5-Section | ||||
| 10-Section | ||||
| 25-Section | ||||
| 50-Section | ||||
| Universe | 000-246 (Art-NetTM )001-247 (sACN) | Stelt de laagste van de 6 opeenvolgende universa in waaraan Poort B is toegewezen | ||
| IP Address IP | Address #1-6 | 1-126.0-255.0-255.0-255 | Stelt de IP-adressen in voor poort NB: alle adressen moeten uniek zijn | |
| DMX Address | 001-_ | Stelt het startadres in voor Poort B (hoogste kanaal bepaald door persoonlijkheid) | ||
| Screen Lock | No | Vergrendelt het schermToegangscode: OMHOOG, OMLAAG, OMHOOG, OMLAAG, RECHTS | ||
| Yes | ||||
| Software Version | Port A:- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | Toont de huidige geinstalleerde softwareversie | ||
Regelwaarden
"Pixel" Modus (300 kanalen per ÉPIX Strip IP)
| Kanaal Functie Waarde Percentage/Instelling | ||||||
| 1 Rood 1 000 | 255 0-100% | |||||
| 2 | G r o e n | 1 2550-100% | ||||
| 3 | B l a u w | 1 2550-100% | ||||
| 4 Rood 2 000 | 255 0-100% | |||||
| 5 | G r o e n | 2 2550-100% | ||||
| 6 | B l a u w | 2 2550-100% | ||||
| 7 Rood 3 000 | 255 0-100% | |||||
| 8 | G r o e n | 3 2550-100% | ||||
| 9 | B l a u w | 3 2550-100% | ||||
| 10 Rood 4 000 | 255 0-100% | |||||
| 11 Groen 4 000 | 255 0-100% | |||||
| 12 Blauw 4 000 | 255 0-100% | |||||
| 13 Rood 5 000 | 255 0-100% | |||||
| 14 Groen 5 000 | 255 0-100% | |||||
| 15 Blauw 5 000 | 255 0-100% | |||||
| 16 Rood 6 000 | 255 0-100% | |||||
| 17 Groen 6 000 | 255 0-100% | |||||
| 18 Blauw 6 000 | 255 0-100% | |||||
| 19 Rood 7 000 | 255 0-100% | |||||
| 20 Groen 7 000 | 255 0-100% | |||||
| 21 Blauw 7 000 | 255 0-100% | |||||
| 22 Rood 8 000 | 255 0-100% | |||||
| 23 Groen 8 000 | 255 0-100% | |||||
| 24 Blauw 8 000 | 255 0-100% | |||||
| 25 Rood 9 000 | 255 0-100% | |||||
| 26 Groen 9 000 | 255 0-100% | |||||
| 27 Blauw 9 000 | 255 0-100% | |||||
| 28 Rood 10 000 | 255 0-100% | |||||
| 29 Groen 10 000 | 255 0-100% | |||||
| 30 Blauw 10 000 | 255 0-100% | |||||
| 31 Rood 11 000 | 255 0-100% | |||||
| 32 Groen 11 | 000 | 255 0-100% | ||||
| 33 Blauw 11 | 000 | 255 0-100% | ||||
| 34 Rood 12 000 | 255 0-100% | |||||
| 35 Groen 12 000 | 255 0-100% | |||||
| 36 Blauw 12 000 | 255 0-100% | |||||
| 37 Rood 13 000 | 255 0-100% | |||||
| 38 Groen 13 000 | 255 0-100% | |||||
| 39 Blauw 13 000 | 255 0-100% | |||||
| 40 Rood 14 000 | 255 0-100% | |||||
| 41 Groen 14 000 | 255 0-100% | |||||
| 42 Blauw 14 000 | 255 0-100% | |||||
| 43 Rood 15 000 | 255 0-100% | |||||
| 44 Groen 15 000 | 255 0-100% | |||||
| 45 Blauw 15 000 | 255 0-100% | |||||
| 46 Rood 16 000 | 255 0-100% | |||||
| 47 Groen 16 000 | 255 0-100% | |||||
| 48 Blauw 16 000 | 255 0-100% | |||||
| 49 Rood 17 000 | 255 0-100% | |||||
| 50 Groen 17 000 | 255 0-100% | |||||
| 51 Blauw 17 000 | 255 0-100% | |||||
| 52 Rood 18 000 | 255 0-100% | |||||
| 53 Groen 18 000 | 255 0-100% | |||||
| 54 Blauw 18 000 | 255 0-100% | |||||
| Kanaal Functie Waarde Percentage/Instelling | |
| 55 Rood 19 000 | 255 0–100% |
| 56 Groen 19 000 | 255 0–100% |
| 57 Blauw 19 000 | 255 0–100% |
| 58 Rood 20 000 | 255 0–100% |
| 59 Groen 20 000 | 255 0–100% |
| 60 Blauw 20 000 | 255 0–100% |
| 61 Rood 21 000 | 255 0–100% |
| 62 Groen 21 000 | 255 0–100% |
| 63 Blauw 21 000 | 255 0–100% |
| 64 Rood 22 000 | 255 0–100% |
| 65 Groen 22 000 | 255 0–100% |
| 66 Blauw 22 000 | 255 0–100% |
| 67 Rood 23 000 | 255 0–100% |
| 68 Groen 23 000 | 255 0–100% |
| 69 Blauw 23 000 | 255 0–100% |
| 70 Rood 24 000 | 255 0–100% |
| 71 Groen 24 000 | 255 0–100% |
| 72 Blauw 24 000 | 255 0–100% |
| 73 Rood 25 000 | 255 0–100% |
| 74 Groen 25 000 | 255 0–100% |
| 75 Blauw 25 000 | 255 0–100% |
| 76 Rood 26 000 | 255 0–100% |
| 77 Groen 26 000 | 255 0–100% |
| 78 Blauw 26 000 | 255 0–100% |
| 79 Rood 27 000 | 255 0–100% |
| 80 Groen 27 000 | 255 0–100% |
| 81 Blauw 27 000 | 255 0–100% |
| 82 Rood 28 000 | 255 0–100% |
| 83 Groen 28 000 | 255 0–100% |
| 84 Blauw 28 000 | 255 0–100% |
| 85 Rood 29 000 | 255 0–100% |
| 86 Groen 29 000 | 255 0–100% |
| 87 Blauw 29 000 | 255 0–100% |
| 88 Rood 30 000 | 255 0–100% |
| 89 Groen 30 000 | 255 0–100% |
| 90 Blauw 30 000 | 255 0–100% |
| 91 Rood 31 000 | 255 0–100% |
| 92 Groen 31 000 | 255 0–100% |
| 93 Blauw 31 000 | 255 0–100% |
| 94 Rood 32 000 | 255 0–100% |
| 95 Groen 32 000 | 255 0–100% |
| 96 Blauw 32 000 | 255 0–100% |
| 97 Rood 33 000 | 255 0–100% |
| 98 Groen 33 000 | 255 0–100% |
| 99 Blauw 33 000 | 255 0–100% |
| 100 Rood 34 000 | 255 0–100% |
| 101 Groen 34 000 | 255 0–100% |
| 102 Blauw 34 000 | 255 0–100% |
| 103 Rood 35 000 | 255 0–100% |
| 104 Groen 35 000 | 255 0–100% |
| 105 Blauw 35 000 | 255 0–100% |
| 106 Rood 36 000 | 255 0–100% |
| 107 Groen 36 000 | 255 0–100% |
| 108 Blauw 36 000 | 255 0–100% |
| 109 Rood 37 000 | 255 0–100% |
| 110 Groen 37 000 | 255 0–100% |
| 111 Blauw 37 000 | 255 0–100% |
| 112 Rood 38 000 ⇔ 255 0–100% | |
| 113 Groen 38 000 | ⇔ 255 0–100% |
| 114 Blauw 38 000 | ⇔ 255 0–100% |
| 115 Rood 39 000 | ⇔ 255 0–100% |
| 116 Groen 39 000 | ⇔ 255 0–100% |
| 117 Blauw 39 000 | ⇔ 255 0–100% |
| 118 Rood 40 000 | ⇔ 255 0–100% |
| 119 Groen 40 000 | ⇔ 255 0–100% |
| 120 Blauw 40 000 | ⇔ 255 0–100% |
| 121 Rood 41 000 | ⇔ 255 0–100% |
| 122 Groen 41 000 | ⇔ 255 0–100% |
| 123 Blauw 41 000 | ⇔ 255 0–100% |
| 124 Rood 42 000 | ⇔ 255 0–100% |
| 125 Groen 42 000 | ⇔ 255 0–100% |
| 126 Blauw 42 000 | ⇔ 255 0–100% |
| 127 Rood 43 000 | ⇔ 255 0–100% |
| 128 Groen 43 000 | ⇔ 255 0–100% |
| 129 Blauw 43 000 | ⇔ 255 0–100% |
| 130 Rood 44 000 | ⇔ 255 0–100% |
| 131 Groen 44 000 | ⇔ 255 0–100% |
| 132 Blauw 44 000 | ⇔ 255 0–100% |
| 133 Rood 45 000 | ⇔ 255 0–100% |
| 134 Groen 45 000 | ⇔ 255 0–100% |
| 135 Blauw 45 000 | ⇔ 255 0–100% |
| 136 Rood 46 000 | ⇔ 255 0–100% |
| 137 Groen 46 000 | ⇔ 255 0–100% |
| 138 Blauw 46 000 | ⇔ 255 0–100% |
| 139 Rood 47 000 | ⇔ 255 0–100% |
| 140 Groen 47 000 | ⇔ 255 0–100% |
| 141 Blauw 47 000 | ⇔ 255 0–100% |
| 142 Rood 48 000 | ⇔ 255 0–100% |
| 143 Groen 48 000 | ⇔ 255 0–100% |
| 144 Blauw 48 000 | ⇔ 255 0–100% |
| 145 Rood 49 000 | ⇔ 255 0–100% |
| 146 Groen 49 000 | ⇔ 255 0–100% |
| 147 Blauw 49 000 | ⇔ 255 0–100% |
| 148 Rood 50 000 | ⇔ 255 0–100% |
| 149 Groen 50 000 | ⇔ 255 0–100% |
| 150 Blauw 50 000 | ⇔ 255 0–100% |
| 151 Rood 51 000 | ⇔ 255 0–100% |
| 152 Groen 51 000 | ⇔ 255 0–100% |
| 153 Blauw 51 000 | ⇔ 255 0–100% |
| 154 Rood 52 000 | ⇔ 255 0–100% |
| 155 Groen 52 000 | ⇔ 255 0–100% |
| 156 Blauw 52 000 | ⇔ 255 0–100% |
| 157 Rood 53 000 | ⇔ 255 0–100% |
| 158 Groen 53 000 | ⇔ 255 0–100% |
| 159 Blauw 53 000 | ⇔ 255 0–100% |
| 160 Rood 54 000 | ⇔ 255 0–100% |
| 161 Groen 54 000 | ⇔ 255 0–100% |
| 162 Blauw 54 000 | ⇔ 255 0–100% |
| 163 Rood 55 000 | ⇔ 255 0–100% |
| 164 Groen 55 000 | ⇔ 255 0–100% |
| 165 Blauw 55 000 | ⇔ 255 0–100% |
| 166 Rood 56 000 | ⇔ 255 0–100% |
| 167 Groen 56 000 | ⇔ 255 0–100% |
| 168 Blauw 56 000 | ⇔ 255 0–100% |
| 169 Rood 57 000 | 255 0–100% |
| 170 Groen 57 000 | 255 0–100% |
| 171 Blauw 57 000 | 255 0–100% |
| 172 Rood 58 000 | 255 0–100% |
| 173 Groen 58 000 | 255 0–100% |
| 174 Blauw 58 000 | 255 0–100% |
| 175 Rood 59 000 | 255 0–100% |
| 176 Groen 59 000 | 255 0–100% |
| 177 Blauw 59 000 | 255 0–100% |
| 178 Rood 60 000 | 255 0–100% |
| 179 Groen 60 000 | 255 0–100% |
| 180 Blauw 60 000 | 255 0–100% |
| 181 Rood 61 000 | 255 0–100% |
| 182 Groen 61 000 | 255 0–100% |
| 183 Blauw 61 000 | 255 0–100% |
| 184 Rood 62 000 | 255 0–100% |
| 185 Groen 62 000 | 255 0–100% |
| 186 Blauw 62 000 | 255 0–100% |
| 187 Rood 63 000 | 255 0–100% |
| 188 Groen 63 000 | 255 0–100% |
| 189 Blauw 63 000 | 255 0–100% |
| 190 Rood 64 000 | 255 0–100% |
| 191 Groen 64 000 | 255 0–100% |
| 192 Blauw 64 000 | 255 0–100% |
| 193 Rood 65 000 | 255 0–100% |
| 194 Groen 65 000 | 255 0–100% |
| 195 Blauw 65 000 | 255 0–100% |
| 196 Rood 66 000 | 255 0–100% |
| 197 Groen 66 000 | 255 0–100% |
| 198 Blauw 66 000 | 255 0–100% |
| 199 Rood 67 000 | 255 0–100% |
| 200 Groen 67 000 | 255 0–100% |
| 201 Blauw 67 000 | 255 0–100% |
| 202 Rood 68 000 | 255 0–100% |
| 203 Groen 68 000 | 255 0–100% |
| 204 Blauw 68 000 | 255 0–100% |
| 205 Rood 69 000 | 255 0–100% |
| 206 Groen 69 000 | 255 0–100% |
| 207 Blauw 69 000 | 255 0–100% |
| 208 Rood 70 000 | 255 0–100% |
| 209 Groen 70 000 | 255 0–100% |
| 210 Blauw 70 000 | 255 0–100% |
| 211 Rood 71 000 | 255 0–100% |
| 212 Groen 71 000 | 255 0–100% |
| 213 Blauw 71 000 | 255 0–100% |
| 214 Rood 72 000 | 255 0–100% |
| 215 Groen 72 000 | 255 0–100% |
| 216 Blauw 72 000 | 255 0–100% |
| 217 Rood 73 000 | 255 0–100% |
| 218 Groen 73 000 | 255 0–100% |
| 219 Blauw 73 000 | 255 0–100% |
| 220 Rood 74 000 | 255 0–100% |
| 221 Groen 74 000 | 255 0–100% |
| 222 Blauw 74 000 | 255 0–100% |
| 223 Rood 75 000 | 255 0–100% |
| 224 Groen 75 000 | 255 0–100% |
| 225 Blauw 75 000 | 255 0–100% |
| Kanaal Functie Waarde Percentage/Instelling | ||
| 226 Rood 76 000 ⇔ 255 0–100% | ||
| 227 Groen 76 000 | ⇔ 255 0–100% | |
| 228 Blauw 76 000 | ⇔ 255 0–100% | |
| 229 Rood 77 000 | ⇔ 255 0–100% | |
| 230 Groen 77 000 | ⇔ 255 0–100% | |
| 231 Blauw 77 000 | ⇔ 255 0–100% | |
| 232 Rood 78 000 | ⇔ 255 0–100% | |
| 233 Groen 78 000 | ⇔ 255 0–100% | |
| 234 Blauw 78 000 | ⇔ 255 0–100% | |
| 235 Rood 79 000 | ⇔ 255 0–100% | |
| 236 Groen 79 000 | ⇔ 255 0–100% | |
| 237 Blauw 79 000 | ⇔ 255 0–100% | |
| 238 Rood 80 000 | ⇔ 255 0–100% | |
| 239 Groen 80 000 | ⇔ 255 0–100% | |
| 240 Blauw 80 000 | ⇔ 255 0–100% | |
| 241 Rood 81 000 | ⇔ 255 0–100% | |
| 242 Groen 81 000 | ⇔ 255 0–100% | |
| 243 Blauw 81 000 | ⇔ 255 0–100% | |
| 244 Rood 82 000 | ⇔ 255 0–100% | |
| 245 Groen 82 000 | ⇔ 255 0–100% | |
| 246 Blauw 82 000 | ⇔ 255 0–100% | |
| 247 Rood 83 000 | ⇔ 255 0–100% | |
| 248 Groen 83 000 | ⇔ 255 0–100% | |
| 249 Blauw 83 000 | ⇔ 255 0–100% | |
| 250 Rood 84 000 | ⇔ 255 0–100% | |
| 251 Groen 84 000 | ⇔ 255 0–100% | |
| 252 Blauw 84 000 | ⇔ 255 0–100% | |
| 253 Rood 85 000 | ⇔ 255 0–100% | |
| 254 Groen 85 000 | ⇔ 255 0–100% | |
| 255 Blauw 85 000 | ⇔ 255 0–100% | |
| 256 Rood 86 000 | ⇔ 255 0–100% | |
| 257 Groen 86 000 | ⇔ 255 0–100% | |
| 258 Blauw 86 000 | ⇔ 255 0–100% | |
| 259 Rood 87 000 | ⇔ 255 0–100% | |
| 260 Groen 87 000 | ⇔ 255 0–100% | |
| 261 Blauw 87 000 | ⇔ 255 0–100% | |
| 262 Rood 88 000 | ⇔ 255 0–100% | |
| 263 Groen 88 000 | ⇔ 255 0–100% | |
| 264 Blauw 88 000 | ⇔ 255 0–100% | |
| 265 Rood 89 000 | ⇔ 255 0–100% | |
| 266 Groen 89 000 | ⇔ 255 0–100% | |
| 267 Blauw 89 000 | ⇔ 255 0–100% | |
| 268 Rood 90 000 | ⇔ 255 0–100% | |
| 269 Groen 90 000 | ⇔ 255 0–100% | |
| 270 Blauw 90 000 | ⇔ 255 0–100% | |
| 271 Rood 91 000 | ⇔ 255 0–100% | |
| 272 Groen 91 000 | ⇔ 255 0–100% | |
| 273 Blauw 91 000 | ⇔ 255 0–100% | |
| 274 Rood 92 000 | ⇔ 255 0–100% | |
| 275 Groen 92 000 | ⇔ 255 0–100% | |
| 276 Blauw 92 000 | ⇔ 255 0–100% | |
| 277 Rood 93 000 | ⇔ 255 0–100% | |
| 278 Groen 93 000 | ⇔ 255 0–100% | |
| 279 Blauw 93 000 | ⇔ 255 0–100% | |
| 280 Rood 94 000 | ⇔ 255 0–100% | |
| 281 Groen 94 000 | ⇔ 255 0–100% | |
| 282 Blauw 94 000 | ⇔ 255 0–100% | |
| Kanaal Functie Waarde Percentage/Instelling | ||
| 283 Rood 95 000 ⇔ 255 0–100% | ||
| 284 Groen 95 000 | ⇔ 255 0–100% | |
| 285 Blauw 95 000 | ⇔ 255 0–100% | |
| 286 Rood 96 000 | ⇔ 255 0–100% | |
| 287 Groen 96 000 | ⇔ 255 0–100% | |
| 288 Blauw 96 000 | ⇔ 255 0–100% | |
| 289 Rood 97 000 | ⇔ 255 0–100% | |
| 290 Groen 97 000 | ⇔ 255 0–100% | |
| 291 Blauw 97 000 | ⇔ 255 0–100% | |
| 292 Rood 98 000 | ⇔ 255 0–100% | |
| 293 Groen 98 000 | ⇔ 255 0–100% | |
| 294 Blauw 98 000 | ⇔ 255 0–100% | |
| 295 Rood 99 000 | ⇔ 255 0–100% | |
| 296 Groen 99 000 | ⇔ 255 0–100% | |
| 297 Blauw 99 000 | ⇔ 255 0–100% | |
| 298 Rood 100 000 | ⇔ 255 0–100% | |
| 299 Groen 100 000 | ⇔ 255 0–100% | |
| 300 Blauw 100 000 | ⇔ 255 0–100% | |
"7-CH-Drive" Modus
| Kanaal Functie Waarde Percentage/Instelling | ||||||
| 1 | D | i | m | m | e | r ⇔ 255 0–100% |
| 2 Rood 000 | ⇔ 255 0–100% | |||||
| 3 | G | r | o | e | n | ⇔ 255 0–100% |
| 4 | B | l | a | u | w | ⇔ 255 0–100% |
| 5 Automatische Programma | 000 ⇔ 010 Geen functie | |||||
| 011 ⇔ 024 Automatische programma 1 | ||||||
| 025 ⇔ 038 Automatische programma 2 | ||||||
| 039 ⇔ 051 Automatische programma 3 | ||||||
| 052 ⇔ 065 Automatische programma 4 | ||||||
| 066 ⇔ 078 Automatische programma 5 | ||||||
| 079 ⇔ 092 Automatische programma 6 | ||||||
| 093 ⇔ 105 Automatische programma 7 | ||||||
| 106 ⇔ 119 Automatische programma 8 | ||||||
| 120 ⇔ 133 Automatische programma 9 | ||||||
| 134 ⇔ 146 Automatische programma 10 | ||||||
| 147 ⇔ 160 Automatische programma 11 | ||||||
| 161 ⇔ 173 Automatische programma 12 | ||||||
| 174 ⇔ 187 Automatische programma 13 | ||||||
| 188 ⇔ 200 Automatische programma 14 | ||||||
| 201 ⇔ 214 Automatische programma 15 | ||||||
| 215 ⇔ 227 Automatische programma 16 | ||||||
| 228 ⇔ 241 Automatische programma 17 | ||||||
| 242 ⇔ 255 Alle programma’s (Automatisch programma’s 1–17) | ||||||
| 6 | S | n | e | l | h | e ⇔ 255 0-d 100% 000 |
| 7 Strobeoscoop | 000 ⇔ 010 Geen functie | |||||
| 011 ⇔ 255 Stroboscoop, langzaam tot snel | ||||||
"8-CH-fixture" Modus (8 kanalen per product)
| Kanaal Functie Waarde Percentage/Instelling | |||
| 1 Dimmer 000 | 255 0–100% | ||
| 2 Rood 000 | 255 0–100% | ||
| 3 | G r o e n | 255 0–100% | |
| 4 | B l a u w | 255 0–100% | |
| 5 Automatische Programma | 000 010 Geen functie | ||
| 011 024 Automatische programma 1 | |||
| 025 038 Automatische programma 2 | |||
| 039 051 Automatische programma 3 | |||
| 052 065 Automatische programma 4 | |||
| 066 078 Automatische programma 5 | |||
| 079 092 Automatische programma 6 | |||
| 093 105 Automatische programma 7 | |||
| 106 119 Automatische programma 8 | |||
| 120 133 Automatische programma 9 | |||
| 134 146 Automatische programma 10 | |||
| 147 160 Automatische programma 11 | |||
| 161 173 Automatische programma 12 | |||
| 174 187 Automatische programma 13 | |||
| 188 200 Automatische programma 14 | |||
| 201 214 Automatische programma 15 | |||
| 215 227 Automatische programma 16 | |||
| 228 241 Automatische programma 17 | |||
| 242 255 Alle programma’s (Automatisch programma’s 1–17) | |||
| 6 | S n e l h | e 255 0–100% 000 | |
| 7 Strobeoscoop | 000 010 Geen functie | ||
| 011 255 Stroboscoop, langzaam tot snel | |||
| 8 Dimmersnelheidmodus | 000 101 Lineaire dimmer | ||
| 102 152 Snelle dimmer | |||
| 153 203 Gemiddelde dimmer | |||
| 204 255 Langzame dimmer | |||
"5-Section" Modus (15 kanalen per ÉPIX Strip IP)
| Kanaal Functie Waarde Percentage/Instelling | |||
| 1 Rood 1–20 000 | 255 0–100% | ||
| 2 Groen 1–20 000 | 255 0–100% | ||
| 3 Blauw 1–20 000 | 255 0–100% | ||
| 4 Rood 21–40 | 000 | 255 0–100% | |
| 5 Groen 21–40 | 000 | 255 0–100% | |
| 6 Blauw 21–40 | 000 | 255 0–100% | |
| 7 Rood 41–60 | 000 | 255 0–100% | |
| 8 Groen 41–60 | 000 | 255 0–100% | |
| 9 Blauw 41–60 | 000 | 255 0–100% | |
| 10 | Rood 61–80 | 000 255 0–100% | |
| 11 | Groen 61–80 | 000 255 0–100% | |
| 12 | Blauw 61–80 | 000 255 0–100% | |
| 13 | Rood 81–100 | 000 255 0–100% | |
| 14 | Groen 81–100 | 000 255 0–100% | |
| 15 | Blauw 81–100 | 000 255 0–100% | |
"10-Section" Modus (30 kanalen per ÉPIX Strip IP)
| Kanaal Functie Waarde Percentage/Instelling | |||||||||
| 1 Rood 1-10 000 | 255 0-100% | ||||||||
| 2 Groen 1-10 000 | 255 0-100% | ||||||||
| 3 Blauw 1-10 000 | 255 0-100% | ||||||||
| 4 Rood 11-20 000 | 255 0-100% | ||||||||
| 5 | G | r | o | e | n | 1 255 0-100% | 2 | 0 | 000 |
| 6 | B | l | a | u | w | 1 255 0-100% | 2 | 0 | 000 |
| 7 Rood 21-30 000 | 255 0-100% | ||||||||
| 8 Groen 21-30 000 | 255 0-100% | ||||||||
| 9 Blauw 21-30 000 | 255 0-100% | ||||||||
| 10 | Rood 31-40 000 | 255 0-100% | |||||||
| 11 | Groen 31-40 000 | 255 0-100% | |||||||
| 12 | Blauw 31-40 000 | 255 0-100% | |||||||
| 13 | Rood 41-50 000 | 255 0-100% | |||||||
| 14 | Groen 41-50 000 | 255 0-100% | |||||||
| 15 | Blauw 41-50 000 | 255 0-100% | |||||||
| 16 | Rood 51-60 000 | 255 0-100% | |||||||
| 17 | Groen 51-60 000 | 255 0-100% | |||||||
| 18 | Blauw 51-60 000 | 255 0-100% | |||||||
| 19 | Rood 61-70 000 | 255 0-100% | |||||||
| 20 | Groen 61-70 000 | 255 0-100% | |||||||
| 21 | Blauw 61-70 000 | 255 0-100% | |||||||
| 22 | Rood 71-80 000 | 255 0-100% | |||||||
| 23 | Groen 71-80 000 | 255 0-100% | |||||||
| 24 | Blauw 71-80 000 | 255 0-100% | |||||||
| 25 | Rood 81-90 000 | 255 0-100% | |||||||
| 26 | Groen 81-90 000 | 255 0-100% | |||||||
| 27 | Blauw 81-90 000 | 255 0-100% | |||||||
| 28 | Rood 91-100 | 000 255 0-100% | |||||||
| 29 | Groen 91-100 | 000 255 0-100% | |||||||
| 30 | Blauw 91-100 | 000 255 0-100% | |||||||
"25-Section" Modus (75 kanalen per ÉPIX Strip IP)
| Kanaal Functie Waarde Percentage/Instelling | ||||||
| 1 Rood 1-4 000 | 255 0-100% | |||||
| 2 Groen 1-4 000 | 255 0-100% | |||||
| 3 | B I a u w | 1 255 0-100% | 000 | |||
| 4 Rood 5-8 000 | 255 0-100% | |||||
| 5 Groen 5-8 000 | 255 0-100% | |||||
| 6 | B I a u w | 5 255 0-100% | 000 | |||
| 7 Rood 9-12 000 | 255 0-100% | |||||
| 8 Groen 9-12 000 | 255 0-100% | |||||
| 9 Blauw 9-12 000 | 255 0-100% | |||||
| 10 Rood 13-16 000 | 255 0-100% | |||||
| 11 Groen 13-16 | 000 | 255 0-100% | ||||
| 12 Blauw 13-16 | 000 | 255 0-100% | ||||
| 13 Rood 17-20 000 | 255 0-100% | |||||
| 14 Groen 17-20 | 000 | 255 0-100% | ||||
| 15 Blauw 17-20 | 000 | 255 0-100% | ||||
| 16 Rood 21-24 000 | 255 0-100% | |||||
| 17 Groen 21-24 | 000 | 255 0-100% | ||||
| 18 Blauw 21-24 | 000 | 255 0-100% | ||||
| 19 Rood 25-28 000 | 255 0-100% | |||||
| 20 Groen 25-28 | 000 | 255 0-100% | ||||
| 21 Blauw 25-28 | 000 | 255 0-100% | ||||
| 22 Rood 29-32 000 | 255 0-100% | |||||
| 23 Groen 29-32 | 000 | 255 0-100% | ||||
| 24 Blauw 29-32 | 000 | 255 0-100% | ||||
| 25 Rood 33-36 000 | 255 0-100% | |||||
| 26 Groen 33-36 | 000 | 255 0-100% | ||||
| 27 Blauw 33-36 | 000 | 255 0-100% | ||||
| 28 Rood 37-40 000 | 255 0-100% | |||||
| 29 Groen 37-40 | 000 | 255 0-100% | ||||
| 30 Blauw 37-40 | 000 | 255 0-100% | ||||
| 31 Rood 41-44 000 | 255 0-100% | |||||
| 32 Groen 41-44 | 000 | 255 0-100% | ||||
| 33 Blauw 41-44 | 000 | 255 0-100% | ||||
| 34 Rood 45-48 000 | 255 0-100% | |||||
| 35 Groen 45-48 | 000 | 255 0-100% | ||||
| 36 Blauw 45-48 | 000 | 255 0-100% | ||||
| 37 Rood 49-52 000 | 255 0-100% | |||||
| 38 Groen 49-52 | 000 | 255 0-100% | ||||
| 39 Blauw 49-52 | 000 | 255 0-100% | ||||
| 40 Rood 53-56 000 | 255 0-100% | |||||
| 41 Groen 53-56 | 000 | 255 0-100% | ||||
| 42 Blauw 53-56 | 000 | 255 0-100% | ||||
| 43 Rood 57-60 000 | 255 0-100% | |||||
| 44 Groen 57-60 | 000 | 255 0-100% | ||||
| 45 Blauw 57-60 | 000 | 255 0-100% | ||||
| 46 Rood 61-64 000 | 255 0-100% | |||||
| 47 Groen 61-64 | 000 | 255 0-100% | ||||
| 48 Blauw 61-64 | 000 | 255 0-100% | ||||
| 49 Rood 65-68 000 | 255 0-100% | |||||
| 50 Groen 65-68 | 000 | 255 0-100% | ||||
| 51 Blauw 65-68 | 000 | 255 0-100% | ||||
| 52 Rood 69-72 000 | 255 0-100% | |||||
| 53 Groen 69-72 | 000 | 255 0-100% | ||||
| 54 Blauw 69-72 | 000 | 255 0-100% | ||||
| Kanaal | Functie | Waarde | Percentage/Instelling |
| 55 Rood 73–76 000 ⇔ 255 0–100% | |||
| 56 Groen 73–76 000 | ⇔ 255 0–100% | ||
| 57 Blauw 73–76 000 | ⇔ 255 0–100% | ||
| 58 Rood 77–80 000 | ⇔ 255 0–100% | ||
| 59 Groen 77–80 000 | ⇔ 255 0–100% | ||
| 60 Blauw 77–80 000 | ⇔ 255 0–100% | ||
| 61 Rood 81–84 000 | ⇔ 255 0–100% | ||
| 62 Groen 81–84 000 | ⇔ 255 0–100% | ||
| 63 Blauw 81–84 000 | ⇔ 255 0–100% | ||
| 64 Rood 85–88 000 | ⇔ 255 0–100% | ||
| 65 Groen 85–88 000 | ⇔ 255 0–100% | ||
| 66 Blauw 85–88 000 | ⇔ 255 0–100% | ||
| 67 Rood 89–92 000 | ⇔ 255 0–100% | ||
| 68 Groen 89–92 000 | ⇔ 255 0–100% | ||
| 69 Blauw 89–92 000 | ⇔ 255 0–100% | ||
| 70 Rood 93–96 000 | ⇔ 255 0–100% | ||
| 71 Groen 93–96 000 | ⇔ 255 0–100% | ||
| 72 Blauw 93–96 000 | ⇔ 255 0–100% | ||
| 73 Rood 97–100 000 | ⇔ 255 0–100% | ||
| 74 Groen 97–100 000 | ⇔ 255 0–100% | ||
| 75 Blauw 97–100 000 | ⇔ 255 0–100% | ||
"50-Section" Modus (150 kanalen per ÉPIX Strip IP)
| Channel Function Value Percent/Setting | ||||||
| 1 Rood 1–2 000 | 255 0–100% | |||||
| 2 | G | r | o | e n | 1 255 0–120% | 000 |
| 3 | B | l | a | u w | 1 255 0–120% | 000 |
| 4 Rood 3–4 000 | 255 0–100% | |||||
| 5 | G | r | o | e n | 3 255 0–100% | 000 |
| 6 | B | l | a | u w | 3 255 0–100% | 000 |
| 7 Rood 5–6 000 | 255 0–100% | |||||
| 8 | G | r | o | e n | 5 255 0–160% | 000 |
| 9 | B | l | a | u w | 5 255 0–160% | 000 |
| 10 Rood 7–8 000 | 255 0–100% | |||||
| 11 | Groen 7–8 | 000 255 0–100% | ||||
| 12 Blauw 7–8 | 000 | 255 0–100% | ||||
| 13 Rood 9–10 | 000 | 255 0–100% | ||||
| 14 Groen 9–10 | 000 | 255 0–100% | ||||
| 15 Blauw 9–10 | 000 | 255 0–100% | ||||
| 16 Rood 11–12 | 000 | 255 0–100% | ||||
| 17 Groen 11–12 | 000 | 255 0–100% | ||||
| 18 Blauw 11–12 | 000 | 255 0–100% | ||||
| 19 Rood 13–14 000 | 255 0–100% | |||||
| 20 Groen 13–14 000 | 255 0–100% | |||||
| 21 Blauw 13–14 000 | 255 0–100% | |||||
| 22 Rood 15–16 000 | 255 0–100% | |||||
| 23 Groen 15–16 000 | 255 0–100% | |||||
| 24 Blauw 15–16 000 | 255 0–100% | |||||
| 25 Rood 17–18 000 | 255 0–100% | |||||
| 26 Groen 17–18 000 | 255 0–100% | |||||
| 27 Blauw 17–18 000 | 255 0–100% | |||||
| 28 Rood 19–20 000 | 255 0–100% | |||||
| 29 Groen 19–20 000 | 255 0–100% | |||||
| 30 Blauw 19–20 000 | 255 0–100% | |||||
| Channel Function Value Percent/Setting | ||
| 31 Rood 21–22 000 ⇔ 255 0–100% | ||
| 32 Groen 21–22 000 | ⇔ 255 0–100% | |
| 33 Blauw 21–22 000 | ⇔ 255 0–100% | |
| 34 Rood 23–24 000 | ⇔ 255 0–100% | |
| 35 Groen 23–24 000 | ⇔ 255 0–100% | |
| 36 Blauw 23–24 000 | ⇔ 255 0–100% | |
| 37 Rood 25–26 000 | ⇔ 255 0–100% | |
| 38 Groen 25–26 000 | ⇔ 255 0–100% | |
| 39 Blauw 25–26 000 | ⇔ 255 0–100% | |
| 40 Rood 27–28 000 | ⇔ 255 0–100% | |
| 41 Groen 27–28 000 | ⇔ 255 0–100% | |
| 42 Blauw 27–28 000 | ⇔ 255 0–100% | |
| 43 Rood 29–30 000 | ⇔ 255 0–100% | |
| 44 Groen 29–30 000 | ⇔ 255 0–100% | |
| 45 Blauw 29–30 000 | ⇔ 255 0–100% | |
| 46 Rood 31–32 000 | ⇔ 255 0–100% | |
| 47 Groen 31–32 000 | ⇔ 255 0–100% | |
| 48 Blauw 31–32 000 | ⇔ 255 0–100% | |
| 49 Rood 33–34 000 | ⇔ 255 0–100% | |
| 50 Groen 33–34 000 | ⇔ 255 0–100% | |
| 51 Blauw 33–34 000 | ⇔ 255 0–100% | |
| 52 Rood 35–36 000 | ⇔ 255 0–100% | |
| 53 Groen 35–36 000 | ⇔ 255 0–100% | |
| 54 Blauw 35–36 000 | ⇔ 255 0–100% | |
| 55 Rood 37–38 000 | ⇔ 255 0–100% | |
| 56 Groen 37–38 000 | ⇔ 255 0–100% | |
| 57 Blauw 37–38 000 | ⇔ 255 0–100% | |
| 58 Rood 39–40 000 | ⇔ 255 0–100% | |
| 59 Groen 39–40 000 | ⇔ 255 0–100% | |
| 60 Blauw 39–40 000 | ⇔ 255 0–100% | |
| 61 Rood 41–42 000 | ⇔ 255 0–100% | |
| 62 Groen 41–42 000 | ⇔ 255 0–100% | |
| 63 Blauw 41–42 000 | ⇔ 255 0–100% | |
| 64 Rood 43–44 000 | ⇔ 255 0–100% | |
| 65 Groen 43–44 000 | ⇔ 255 0–100% | |
| 66 Blauw 43–44 000 | ⇔ 255 0–100% | |
| 67 Rood 45–46 000 | ⇔ 255 0–100% | |
| 68 Groen 45–46 000 | ⇔ 255 0–100% | |
| 69 Blauw 45–46 000 | ⇔ 255 0–100% | |
| 70 Rood 47–48 000 | ⇔ 255 0–100% | |
| 71 Groen 47–48 000 | ⇔ 255 0–100% | |
| 72 Blauw 47–48 000 | ⇔ 255 0–100% | |
| 73 Rood 49–50 000 | ⇔ 255 0–100% | |
| 74 Groen 49–50 000 | ⇔ 255 0–100% | |
| 75 Blauw 49–50 000 | ⇔ 255 0–100% | |
| 76 Rood 51–52 000 | ⇔ 255 0–100% | |
| 77 Groen 51–52 000 | ⇔ 255 0–100% | |
| 78 Blauw 51–52 000 | ⇔ 255 0–100% | |
| 79 Rood 53–54 000 | ⇔ 255 0–100% | |
| 80 Groen 53–54 000 | ⇔ 255 0–100% | |
| 81 Blauw 53–54 000 | ⇔ 255 0–100% | |
| 82 Rood 55–56 000 | ⇔ 255 0–100% | |
| 83 Groen 55–56 000 | ⇔ 255 0–100% | |
| 84 Blauw 55–56 000 | ⇔ 255 0–100% | |
| 85 Rood 57-58 000 | 255 0-100% | |
| 86 Groen 57-58 000 | 255 0-100% | |
| 87 Blauw 57-58 000 | 255 0-100% | |
| 88 Rood 59-60 000 | 255 0-100% | |
| 89 Groen 59-60 000 | 255 0-100% | |
| 90 Blauw 59-60 000 | 255 0-100% | |
| 91 Rood 61-62 000 | 255 0-100% | |
| 92 Groen 61-62 000 | 255 0-100% | |
| 93 Blauw 61-62 000 | 255 0-100% | |
| 94 Rood 63-64 000 | 255 0-100% | |
| 95 Groen 63-64 000 | 255 0-100% | |
| 96 Blauw 63-64 000 | 255 0-100% | |
| 97 Rood 65-66 000 | 255 0-100% | |
| 98 Groen 65-66 000 | 255 0-100% | |
| 99 Blauw 65-66 000 | 255 0-100% | |
| 100 Rood 67-68 000 | 255 0-100% | |
| 101 Groen 67-68 000 | 255 0-100% | |
| 102 Blauw 67-68 000 | 255 0-100% | |
| 103 Rood 69-70 000 | 255 0-100% | |
| 104 Groen 69-70 000 | 255 0-100% | |
| 105 Blauw 69-70 000 | 255 0-100% | |
| 106 Rood 71-72 000 | 255 0-100% | |
| 107 Groen 71-72 000 | 255 0-100% | |
| 108 Blauw 71-72 000 | 255 0-100% | |
| 109 Rood 73-74 000 | 255 0-100% | |
| 110 Groen 73-74 000 | 255 0-100% | |
| 111 Blauw 73-74 000 | 255 0-100% | |
| 112 Rood 75-76 000 | 255 0-100% | |
| 113 Groen 75-76 000 | 255 0-100% | |
| 114 Blauw 75-76 000 | 255 0-100% | |
| 115 Rood 77-78 000 | 255 0-100% | |
| 116 Groen 77-78 000 | 255 0-100% | |
| 117 Blauw 77-78 000 | 255 0-100% | |
| 118 Rood 79-80 000 | 255 0-100% | |
| 119 Groen 79-80 000 | 255 0-100% | |
| 120 Blauw 79-80 000 | 255 0-100% | |
| 121 Rood 81-82 000 | 255 0-100% | |
| 122 Groen 81-82 000 | 255 0-100% | |
| 123 Blauw 81-82 000 | 255 0-100% | |
| 124 Rood 83-84 000 | 255 0-100% | |
| 125 Groen 83-84 000 | 255 0-100% | |
| 126 Blauw 83-84 000 | 255 0-100% | |
| 127 Rood 85-86 000 | 255 0-100% | |
| 128 Groen 85-86 000 | 255 0-100% | |
| 129 Blauw 85-86 000 | 255 0-100% | |
| 130 Rood 87-88 000 | 255 0-100% | |
| 131 Groen 87-88 000 | 255 0-100% | |
| 132 Blauw 87-88 000 | 255 0-100% | |
| 133 Rood 89-90 000 | 255 0-100% | |
| 134 Groen 89-90 000 | 255 0-100% | |
| 135 Blauw 89-90 000 | 255 0-100% | |
| 136 Rood 91-92 000 | 255 0-100% | |
| 137 Groen 91-92 000 | 255 0-100% | |
| 138 Blauw 91-92 000 | 255 0-100% | |
| 139 Rood 93–94 000 ⇔ 255 0–100% | ||
| 140 Groen 93–94 000 | ⇔ 255 0–100% | |
| 141 Blauw 93–94 000 | ⇔ 255 0–100% | |
| 142 Rood 95–96 000 | ⇔ 255 0–100% | |
| 143 Groen 95–96 000 | ⇔ 255 0–100% | |
| 144 Blauw 95–96 000 | ⇔ 255 0–100% | |
| 145 Rood 97–98 000 | ⇔ 255 0–100% | |
| 146 Groen 97–98 000 | ⇔ 255 0–100% | |
| 147 Blauw 97–98 000 | ⇔ 255 0–100% | |
| 148 Rood 99–100 000 | ⇔ 255 0–100% | |
| 149 Groen 99–100 000 | ⇔ 255 0–100% | |
| 150 Blauw 99–100 000 | ⇔ 255 0–100% | |
