GEBRUIKSAANWIJZING COLORado 2-Quad Zoom Chauvet

Over deze handleiding

De Colorado 2 Quad Zoom Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatatie en specificaties in deze BH konnen zonder Voorafgaande kennisgeving worden gewijzigd.

Veiligheids instructies

• Open het product NIET. Het bevat geen te onderhonden onderdelen.
• Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product nicht worden gebruikt, moet u het product van de stroom afluien door een aardlekschakelaar om te zieten of door het te ontkoppelen.
• KIJK NIET in de lichtbron wanner het apparaat is ingeschakeld.
• LET OP: De behuizing van dit product kan het zijn wanner het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50~cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50~cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• LET OP: Bij het verplaatsen van het productuit extreme omgevingen, (bijv. koude vrachtwagenaar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden要去 het product volledig hunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

• Niet voor permanente buiteninstallatie in locaties met extreme weersomstandigheden. Dit is met inbegrip van, maar Niet beperkt tot:

• Bootstelling aan een marien/zout milieu (binnen 5km van zout water).

• Waar de gebruikelijke hoge of lage temperaturen van de locatie de temperatuurbereiken in deze handleiding overschrijden.
• Locities die künnen overstromen of onder sneeuw begraven künnen worden.

• Andere gebieden waar het product blootstaat aan extreme straling of bijtende substanties.
  Wanneer dit product buten wordt gebruikt in een omgeving die die een IP65-certificering vereist, moet er ook worden gezorgd dat er stroom/gegevenskabels met IP65-certificering of hoger worden gebruikt,要去en de ongebruikte poorten worden afgedekt met de vastgehechte IP65-afdekkingen en要去 de beeldschermplaat aan het bedieningspaneel worden bevestigd.

• GEBRUIK een veiligheidskabel bij het boven het hoofdplaatsen van dit product.

• Dit product NIET onderdompelen (IP65). Regelmatig gebruik buitenshuis is prima.
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45^ . Gebruik dit product nicht bij hogere temperaturen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product returneren. Ga waar Contact Usoor contactinformationie.

Wat is inbegrepen

• Colorado 2 Quad Zoom
• Seetronic Powerkon IP65 stroomsnoer
• Gelframe
• Gel Frame Houser (9 in/229 mm accessories)
• Garantiekaart
  Beknopte handleiding

AC-stroom

Dit product heefen voedin met automatisch bereik die werkt met een ingangsspanning van 100-240 VAC, 50 / 60Hz

Power Linking

U kun t 7 Colorado 2 Quad Zoom-producten koppelen bij 120 V of 14 producten bij 230 V. Dit aantal Niet overschrijden.

Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel Groen

• Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wanner het product Niet worden gebruikt, moet u het product van de stroom afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• Wanner dit product buiten worden gezruikt要去en stroom- en geveenskabels met een IP65-certificering (of hoger) worden gezruikt. Zorg ervoor dat ongebruekte stroom- en geveensspoorten worden afgesloten met de aangehechte IP65.afdekinngen.

DMX-koppeling

De Colorado 2 Quad Zoom kan met een DMX-controller werken met een normale DMX sérieé verbinding. Op www.chauvetprofessional.com. is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Colorado 2 Quad Zoom gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijke: TOUR, TR16, ARC.1, AR1.D, ARC.2, AR2.D, STD.Y, AR2.S, AR2.Z, en HSV. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Wanner der product buiten wordt gebruikt in een omgeving die die een IP65-certificering vereist, moet er ook worden gezorgd dat er gegevenskabels met IP65-certificering of hoger worden gebruikt en要去en de ongebruikte poorten worden afgedekt met de vastgehechte IP65-afdekkingen.

Voor optimale bediening van de 16-bit dimkanalen in de persoonlijkeden TR16 en STD.Y,要去 u contraleren dat beiden dimcurven in SET > DIM en SET > CURV zijn ingesteld maar UIT.

Master/slave-verbinding

De Colorado 2 Quad Zoom maakt gekruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gekruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Montage

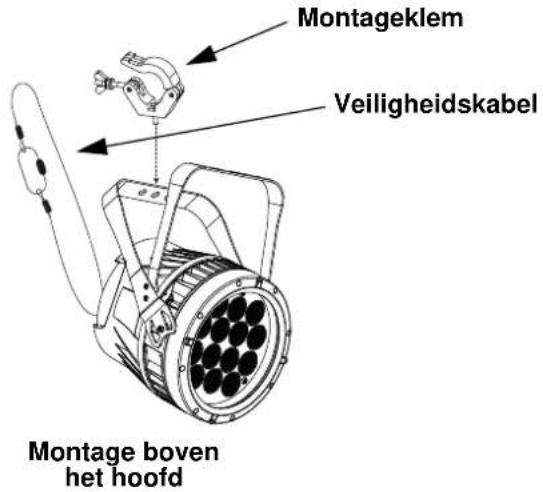

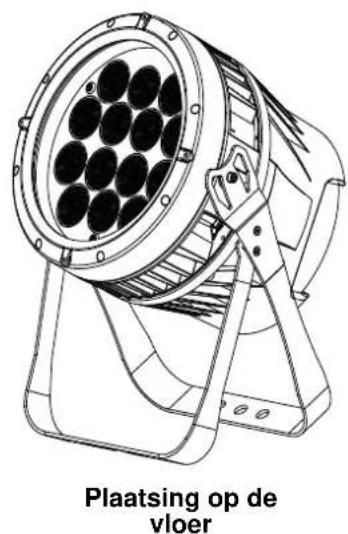

Lees alvorens dit product te monteren alle Veiligheids instructies. Controller of de montageklem het gewicht van het product kan dragen. Ga voor onsze Chauvet-serie montageklemmenaar http://trusst.com/productcategory/truss-clamps/ Montagediagram van het product

Beschrijving bedienings paneel

Toets Functie

Toegangscode

Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op:

,,,,

Dit toegangscode kan Niet gewijzigd worden en moet indien gesvraagd ingevuld worden.

Menumap

Hoofdniveau Proprogrammeerniveaus Beschrijving
STAT	R.	0-255	Combineert rood, groen, blauw en wit om een aangepaste kleur te make (0-100%)
	G.
	B.
	W.
	Z. Wijzigt de stralingshoek (zoom)
	S. 0-20		Selecteert de stroboscoopfrequentie (0-20 Hz)
AUTO	AT. 1-10 10 automatische programma's
	PR 1-10 10 instelbare programma's
RUN	DMX DMX-modus
	SLAVE Slave-modus
DMX D. 001	-512 Selecteert het DMX-startadres
Hoofdniveau	Programmeerniveauus Beschrijving
PERS	TR16				17-kanaals: 16-bit RGBW en dimmer; stroboscoop, kleurenmacro, auto/aangepast, dimmersnelheid, autosnelheid, zoom, zoomherstel
	STD.Y				17-kanaals: 16-bit RGBW en dimmer; stroboscoop, kleurenmacro, auto/aangepast, dimmersnelheid, autosnelheid, zoom, zoomherstel
	TOUR				12-kanaals: RGBW, dimmer, stroboscoop, kleurenmacro, auto/aangepast, dimmersnelheid, autosnelheid, zoom, zoomherstel
	AR2.Z				7-kanaals: RGBW, dimmer, zoom, zoomherstel
	AR2.S				6-kanaals: RGBW, dimmer, stroboscoop
	AR2.D 5-kanaals: RGBW, dimmer
	ARC.2 4-kanaals: RGBW
	AR1.D 4-kanaals: RGB, dimmer
	ARC.1 3-kanaals: RGB-regeling
	HSV. 3-kanaals: HSV-regeling
EDIT PR. 1-10 SC.01-30			R.	0-255	Combineert rood, groen, blauw en wit om een aangepaste kleur te genereren (0-100%)
			G.
			B.
			W.
			Z. Selecteert de		stralingshoek (zoom)
			S. 0-20		Selecteert de stroboscoopfrequentie (0-20 Hz)
			T.	0-255	Definiert de stapduur (langzaam tot snel)
			F.						Definiert de fadeduur (langzaam tot snel)
Hoofdniveau Proprogrammeerniveauaus Beschrijving
SET	UPLD			****(Toegang-scode invullen)		Uploadt aangepaste programme'saar andere Colorado 2 Quad Zoom - producten
	REST					Herstelt productaar de fabrieksinstellungen
	COLR			OFF		RGB ingesteldaar 255 = max.opbrengst
				RGBW		RGB ingesteldaar 255 =gebalanceerd wit
				UC. Universele Kleurenbalans
	DIM			OFF Geen dimmer
				DIM1		Dimmerprofielen snel (DIM1) totlangzaam (DIM4)
				DIM2
				DIM3
				DIM4
	CURV			OFF Geen dimmer
				CV1		Dimmercurves snel (CV1) totlangzaam (CV3)
				CV2
				CV3
	DERR			SAVE		Gaat verder met de LASTe opdracht naverlies van DMX-regeling
				BLAC		Verduistert de armatuur na verlies vanDMX
	ZOOM			BASE		Stelt de standard zoompositie in(volledige beweging)
				POS1		Stelt positie 1 instelling in voorzoombegrenzing
				POS2		Stelt positie 2 instelling in voorzoombegrenzing
CAL	****(Toega ng-scode invullen)	CAL	WT	WH.01-11	R.G.B.W.	0-255 Wijzigt de kleurenmacro's die wordengebruikt in de TOUR, TR16 en STD.Y-personelijkheden
			RGBW	RGB.W	R.G.B.W.	Definiert de kleurtemperatuur diewordt gebruikt wonneer COLR isingesteldaar RGBW
			ZOOM		POS.1POS.2	Stelt de min/max-positie in van dezoomfunctie
KEY	OFFON					Schakelt de toegangscode aan ofuit.

DMX-waarden

TR16 Kanaal Functie Waarde Percentage/instelling

1 Dimmer 000 ≈ 255 0-100%
2 Fijne dimmer 000 ≈ 255			Fijne bediening (16-bit) (Stapduur indien Custom 1-10 in CH. 13 actief is)
3 Rood 000 ≈ 255			0-100% (Fadeduur indien Custom 1-10 in CH. 13 actief is)
4 Fijn rood 000 ≈ 255 Fijne regeling (16-bit)
5 Groen 000 ≈ 255 0-100%
6 Fijn groen 000 ≈ 255 Fijne regeling (16-bit)
7 Blauw 000 ≈ 255 0-100%
8 Fijn blauw 000 ≈ 255 Fijne regeling (16-bit)
9 Wit 000 ≈ 255 0-100%
10 Fijn wit 000 ≈ 255 Fijne regeling(16-bit)
11	Kleurenmacro + witbalans	000 ≈ 010	Geen functie
		011 ≈ 030	R:100% G:0-100% B:0
		031 ≈ 050	R:100%-0 G:100% B:0
		051 ≈ 070	R:0 G:100% B:0-100%
		071 ≈ 090	R:0 G:100%-0 B:100%
		091 ≈ 110	R:0-100% G:0 B:100%
		111 ≈ 130	R:100% G:0 B:100%-0
		131 ≈ 150	R:100% G:0-100% B:0-100%
		151 ≈ 170	R:100%-0 G:100%-0 B:100%
		171 ≈ 200	RGBW:100%
		201 ≈ 205	Wit 1
		206 ≈ 210	Wit 2
		211 ≈ 215	Wit 3
		216 ≈ 220	Wit 4
		221 ≈ 225	Wit 5
		226 ≈ 230	Wit 6
		231 ≈ 235	Wit 7
		236 ≈ 240	Wit 8
		241 ≈ 245	Wit 9
		246 ≈ 251	Wit 10
		251 ≈ 255	Wit 11
12 Stroboscoop		000 ≈ 009	Geen functie
		010 ≈ 255	0-20 Hz
13 Programma's		000 ≈ 040	Geen functie
		041 ≈ 050	Auto 1
		051 ≈ 060	Auto 2
		061 ≈ 070	Auto 3
		071 ≈ 080	Auto 4
		081 ≈ 090	Auto 5
		091 ≈ 100	Auto 6
		101 ≈ 110	Auto 7
		111 ≈ 120	Auto 8
		121 ≈ 130	Auto 9
		131 ≈ 140	Auto 10
		141 ≈ 150	Aangepast 1
		151 ≈ 160	Aangepast 2
		161 ≈ 170	Aangepast 3
		171 ≈ 180	Aangepast 4
		181 ≈ 190	Aangepast 5
		191 ≈ 200	Aangepast 6
		201 ≈ 210	Aangepast 7
		211 ≈ 220	Aangepast 8
		221 ≈ 230	Aangepast 9
		231 ≈ 255	Aangepast 10
14	Automatische snelheid	000 ≈ 255	0-100% (alleen bij gebruik van Auto 1-10 in Ch. 21)

TR16 Kanaal Functie Waarde Percentage/installing
15 Dimmersnelheid	000 ≈ 009010 ≈ 029030 ≈ 069070 ≈ 129130 ≈ 189190 ≈ 255	Preset dimmer speed from display menuLinear dimmerNonlinear dimming curve 1 (fastest)Nonlinear dimming curve 2Nonlinear dimming curve 3Nonlinear dimming curve 4 (slowest)
16 Zoom 000	≈ 255 0-100%
17 Zoomherstel	000 ≈ 200201 ≈ 220221 ≈ 255	Geen functieZoom resetGeen functie
STD.Y Kanaal Functie Waarde Percentag/instelling
1 Dimmer 000	≈ 255 0-100%
2 Fijne dimmer 000 ≈ 255		Fijne bediening (16-bit) (Stapduur indien Custom 1-10 in CH. 13 actief is)
3 Rood 000 ≈ 255		0-100%(Fadeduur indien Custom 1-10 in CH. 13 actief is)
4 Fijn rood 000 ≈ 255 Fijne regeling (16-bit)
5 Groen 000 ≈ 255 0-100%
6 Fijn groen 000 ≈ 255 Fijne regeling (16-bit)
7 Blauw 000 ≈ 255 0-100%
8 Fijn blauw 000 ≈ 255 Fijne regeling (16-bit)
9 Wit 000 ≈ 255 0-100%
10 Fijn wit 000 ≈ 255 Fijne regeling(16-bit)
11 Kleurenmacro + witbalans	000 ≈ 010011 ≈ 030031 ≈ 050051 ≈ 070071 ≈ 090091 ≈ 110111 ≈ 130131 ≈ 150151 ≈ 170171 ≈ 200201 ≈ 205206 ≈ 210211 ≈ 215216 ≈ 220221 ≈ 225226 ≈ 230231 ≈ 235236 ≈ 240241 ≈ 245246 ≈ 251251 ≈ 255	Geen functieR:100% G: 0-100% B:0R:100%-0 G: 100% B:0R:0 G: 100% B:100%R:0-100% G: 0B:100%R:100% G: 0B:100%-0R:100% G: 0B:100%-0R:100%-0G: 0-100%B: 0-100%B:100%R:100%-0G: 0-100%B:100%RGBW: 100%Wit 1Wit 2Wit 3Wit 4Wit 5Wit 6Wit 7Wit 8Wit 9Wit 10Wit 11
12 Stroboscoop	000 ≈ 009010 ≈ 255	Geen functie0-20 Hz

STD.Y

Kanaal Functie Waarde Perce ntage/installing
13 Programma's	000 ⇌ 040041 ⇌ 050051 ⇌ 060061 ⇌ 070071 ⇌ 080081 ⇌ 090091 ⇌ 100101 ⇌ 110111 ⇌ 120121 ⇌ 130131 ⇌ 140141 ⇌ 150151 ⇌ 160161 ⇌ 170171 ⇌ 180181 ⇌ 190191 ⇌ 200201 ⇌ 210211 ⇌ 220221 ⇌ 230231 ⇌ 255	Geen functieAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Aangepast 1Aangepast 2Aangepast 3Aangepast 4Aangepast 5Aangepast 6Aangepast 7Aangepast 8Aangepast 9Aangepast 10
14 Automatische snelheid	000 ⇌ 255	0-100% (alleen bij gebruik van Auto 1-10 in Ch. 21)
15 Dimmersnelheid	000 ⇌ 009010 ⇌ 029030 ⇌ 069070 ⇌ 129130 ⇌ 189190 ⇌ 255	Preset dimmer speed from display menuLinear dimmerNonlinear dimming curve 1 (fastest)Nonlinear dimming curve 2Nonlinear dimming curve 3Nonlinear dimming curve 4 (slowest)
16 Zoom 000 ⇌ 255 0-100%
17 Zoomherstel	000 ⇌ 200201 ⇌ 220221 ⇌ 255	Geen functieZoom resetGeen functie

TOUR Kanaal Functie Waarde Percentage/instelling

1 Dimmer 000 ≈ 255 0-100%
2 Rood	000 ≈ 255		0-100% (Stapduur indien Custom 1-10 in CH. 8)
3 Groen	000 ≈ 255		0-100% (Fadeduur indien Custom 1-10 in CH. 8)
4 Blauw	000 ≈ 255 0-100%
5 Wit 000 ≈ 255 0-100%
6	Kleurenmacro + witbalans	000 ≈ 010	Geen functie
		011 ≈ 030	R:100% G: 0-100% B: 0
		031 ≈ 050	R:100%-0 G: 100% B: 0
		051 ≈ 070	R:0 G: 100% B: 0-100%
		071 ≈ 090	R:0 G: 100%-0 B: 100%
		091 ≈ 110	R:0-100% G: 0 B: 100%
		111 ≈ 130	R:100% G: 0 B: 100%-0
		131 ≈ 150	R:100% G: 0-100% B: 0-100%
		151 ≈ 170	R:100%-0 G: 100%-0 B: 100%
		171 ≈ 200	RGBW: 100%
		201 ≈ 205	Wit 1
		206 ≈ 210	Wit 2
		211 ≈ 215	Wit 3
		216 ≈ 220	Wit 4
		221 ≈ 225	Wit 5
		226 ≈ 230	Wit 6
		231 ≈ 235	Wit 7
		236 ≈ 240	Wit 8
		241 ≈ 245	Wit 9
		246 ≈ 251	Wit 10
		251 ≈ 255	Wit 11

TOUR Kanaal Functie Waarde Percentage/Instelling
7 Stroboscoop	000 ⇌ 009010 ⇌ 255	Geen functie0-20 Hz
8 Programma's	000 ⇌ 040041 ⇌ 050051 ⇌ 060061 ⇌ 070071 ⇌ 080081 ⇌ 090091 ⇌ 100101 ⇌ 110111 ⇌ 120121 ⇌ 130131 ⇌ 140141 ⇌ 150151 ⇌ 160161 ⇌ 170171 ⇌ 180181 ⇌ 190191 ⇌ 200201 ⇌ 210211 ⇌ 220221 ⇌ 230231 ⇌ 255	Geen functieAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Aangepast 1Aangepast 2Aangepast 3Aangepast 4Aangepast 5Aangepast 6Aangepast 7Aangepast 8Aangepast 9Aangepast 10	Geen functieAuto 1Auto 2Auto 3Auto 4Auto 5Auto 6Auto 7Auto 8Auto 9Auto 10Aangepast 1Aangepast 2Aangepast 3Aangepast 4Aangepast 5Aangepast 6Aangepast 7Aangepast 8Aangepast 9Aangepast 10
9 Automatische snelheid	000 ⇌ 255	0-100% (alleen bij gebruik van Auto 1-10 in Ch. 8)
10 Dimmersnelheid	000 ⇌ 009010 ⇌ 029030 ⇌ 069070 ⇌ 129130 ⇌ 189190 ⇌ 255	Preset dimmer speed from display menuLinear dimmerNonlinear dimming curve 1 (fastest)Nonlinear dimming curve 2Nonlinear dimming curve 3Nonlinear dimming curve 4 (slowest)
11 Zoom 000 ⇌ 255 0-100%
12 Zoomherstel	000 ⇌ 200201 ⇌ 220221 ⇌ 255	Geen functieZoom resetGeen functie

AR2.Z Kahaal Functie Waarde Percentage/instelling

1 Dimmer 000 ⇌ 255 0-100%
2 Rood 000 ⇌ 255 0-100%
3 Groen 000 ⇌ 255 0-100%
4 Blauw 000 ⇌ 255 0-100%
5 Wit 000 ⇌ 255 0-100%
6 Zoom 000 ⇌ 255 0-100%
7 Zoomherstel	000 ⇌ 200201 ⇌ 220221 ⇌ 255	Geen functieZoom resetGeen functie

AR2.S Kahaal Functie Waarde Percentage/instelling

1 Dimmer 000 ⇌ 255 0-100%
2 Rood 000 ⇌ 255 0-100%
3 Groen 000 ⇌ 255 0-100%
4 Blauw 000 ⇌ 255 0-100%
5 Wit 000 ⇌ 255 0-100%
6 Stroboscoop	000 ⇌ 009 010 ⇌ 255	Geen functie 0-20 Hz

AR2.D Kahaal Functie Waarde Percentage/instelling

1 Dimmer 000 ⇌ 255 0-100%

2 Rood 000 ⇌ 255 0-100%

3 Groen 000 ⇌ 255 0-100%

4 Blauw 000 ⇌ 255 0-100%

5 Wit 000 ⇌ 255 0-100%

ARC.2 Kahaal Functie Waarde Percentage/instelling

1 Rood	000 ⇌ 255 0-100%
2 Groen	000 ⇌ 255 0-100%
3 Blauw	000 ⇌ 255 0-100%
4 Wit	000 ⇌ 255 0-100%

AR1.D Kahaal Functie Waarde Percentage/instelling

1 Dimmer	000 ⇌ 255 0-100%
2 Rood	000 ⇌ 255 0-100%
3 Groen	000 ⇌ 255 0-100%
4 Blauw	000 ⇌ 255 0-100%

ARC.1 Kahaal Functie Waarde Percentage/instelling

1 Rood	000 ⇌ 255 0-100%
2 Groen	000 ⇌ 255 0-100%
3 Blauw	000 ⇌ 255 0-100%

HSV Kanaal Functie Waarde Percentage/instelling

1 Tint 000 ⇌ 255 0-100%
2 Verzadiging	000 ⇌ 255 0-100%
3 Waarde	000 ⇌ 255 0-100%
