GEBRUIKSAANWIJZING COLORado Panel Q40 Chauvet

Over deze handleiding

De COLORado Panel Q40 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Dit product moet zodanig geplaatst worden dat de lichtbron zich verder dan 7,9 m van enige ogen bevindt.
- Vervang beschadigde kabels ALLEEN met identieke kabels, of het equivalent daarvan, die verkrijgbaar zijn bij de fabrikant of diens serviceagent.
- De lichtbron die in dit product omvat is mag alleen vervangen worden door de fabrikant, diens serviceagent, of een soortgelijke erkende monteur.

- Dit product is alleen bedoeld voor professioneel gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Dit product NIET onderdompelen (IP65). Regelmatig gebruik buitenshuis is prima.

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de ophang-/montagebeugels of de hendels om dit product te dragen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

- De minimale opstarttemperatuur is -20^ C. Start het product niet op bij lagere temperaturen.

- De minimale omgevingstemperatuur is -30 °C. Gebruik het product niet bij lagere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

RF-blootstellingswaarschuwing voor Noord-Amerika en Australië

Waarschuwing! Deze apparatuur voldoet aan de FCC-limieten voor blootstelling aan straling die zijn vastgesteld voor een ongecontroleerde omgeving. Deze apparatuur moet geplaatst en gebruikt worden met een minimale afstand van 20 cm tussen de radiator en uw lichaam. Deze zender mag niet op dezelfde locatie worden gebruikt als of geplaatst worden bij een andere antenne of zender.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• COLORado Panel Q40
- Seetronic Powerkon IP65 stroomsnoer
- Kleurenmengfilterlens

• Omegabeugel met bevestigingsapparatuur
  • Afneembare vloerstandaard
  • Beknopte handleiding

AC-Stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 2 COLORado Panel Q40-producten koppelen bij 100 V, 2 bij 120 V, 5 producten bij 208 V, 5 bij 230 V, of 5 producten bij 240 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

DMX-koppeling

De COLORado Panel Q40 kan met een DMX-controller werken met een normale DMX seriële verbinding of met een draadloze DMX verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De COLORado Panel Q40 gebruikt een normale of een draadloze DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 4Ch, 7Ch, 11Ch, 16Ch en 23Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De COLORado Panel Q40 maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Draadloze bediening

In optimale omstandigheden, kan de COLORado Panel Q40 werken tot een afstand van 300 m van de W-DMX zender. De W-DMX ontvanger in de COLORado Panel Q40 moet met de W-DMX zender zijn gekoppeld voor draadloze werking.

Eerste opstelling

1. Schakel de W-DMX-zender in.
2. Sluit de W-DMX-zender aan op een DMX-regelaar.
3. Plaats de COLORado Panel Q40 binnen 300 m van de W-DMX-zender.
4. Ontkoppel alle DMX-kabels van de COLORado Panel Q40.
5. Schakel de COLORado Panel Q40 in.

Configuratie

1. Ga vanuit het bedieningspaneel van de COLORado Panel Q40 naar het DMX Address.
2. Kies het startadres, zoals bij elk ander DMX-compatibel product.
3. Ga naar Wireless Setting >Receive On/Off.
4. Kier On. (De aanduiding van de signaalsterkte toont een ? voor de streepjes)
5. Druk op de W-DMX-zender op de resetknop. (De indicator van de signaalsterkte op de COLORado Panel Q40 toont 3 seconden een 5 voor de streepjes terwijl een verbinding wordt opgestart.)

Koppelen van het product

Als de COLORado Panel Q40 al is gekoppeld met de W-DMX-zender, toont de indicator voor de signaalsterkte in het midden van het OLED-scherm de signaalsterkte. In dit geval is de COLORado Panel Q40 al klaar voor gebruik in de draadloze modus.

1. Ga vanuit het bedieningspaneel van de COLORado Panel Q40 naar Wireless Setting.
2. Kies Reset. (De aanduiding van de signaalsterkte op de COLORado Panel Q40 toont een ? voor de streepjes)
3. Druk vanuit de W-DMX-zender op (de signaalaanduiding op de zender zal knipperen)
4. Nadat de zender de COLORado Panel Q40 heeft gevonden, zal de signaalaanduiding op de W-DMX zender onafgebroken branden.
5. De aanduiding voor de signaalsterkte in het midden van het OLED-scherm op de COLORado Panel Q40 toont de signaalsterkte.

De werking van W-DMX kan worden verstoord of onderbroken door vloeistofmassa's tussen de zender en de ontvanger, zoals water, sneeuw of mensen. Houd het gebied tussen de zender en de ontvanger voor de beste resultaten vrij van vloeistofmassa.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De COLORado Panel Q40 aondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van Temperatuur en wijzigingen aan de menu opties van DMX Address, DMX Channel, Dimmer Mode, en LED Frequency. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Kleurenmengfilterlens

De kleurenmengfilterlens produceert een zeer gelijkmatig licht die zacht is bij de randen. De kleurenmengfilterlens is eenvoudig te bevestigen met de ingebouwde magneten.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste één montagepunt per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/products.

Montagediagram

Montageklem Veiligheidskabel Maak de veiligheidskabel vast door middel van de doorgang aan de onderkant van het product

Beschrijving bedieningspaneel

Toet Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

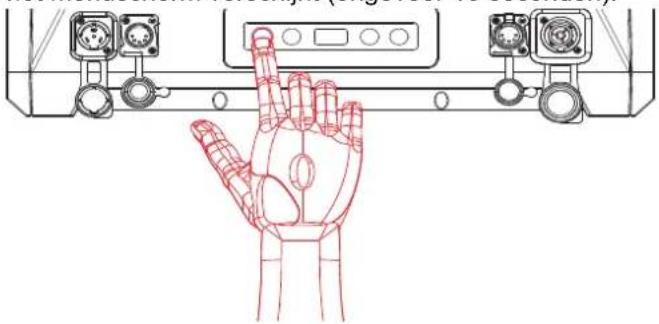

Display op batterijstroom

Ingedrukt houden totdat het menuscherm verschijnt (ongeveer 15 seconden).

Hoofdniveau Programmeerniveaus Beschrijving
DMX Address 001-509*		Selecteert het start-adres (*hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channel	4Ch 4-kanaal: RGBW
	7Ch 7-kanaal: 16-bit dimmer, RGBW, stroboscoop
	11Ch	11-kanaal: 16-bit dimmer, RGBW, stroboscoop, kleur macro, programma's, snelheid, dimmersnelheidmodus
	16Ch 16-kanaal: 4-zone RGBW
	23Ch	23-kanaal: 16-bit dimmer, 4-zone RGBW, stroboscoop, kleur macro, programma's, snelheid, dimmersnelheidmodus
Hoofdniveau	Programmeerniveaus			Beschrijving
Static	Fixed Color	R Rood
		G Groen
		B Blauw
		W Wit
		GB Groen en blauw
		RB Rood ed blauw
		RG Rood en groen
		RGB Rood, groen en blauw
		RW Rood en wit
		GW Groen en wit
		BW Blauw en wit
		RGW Rood, groen en wit
		RBW Rood, blauw en wit
		GBW Groen, blauw en wit
		RGBW Rood, groen, blauw en wit
	Manual Color Mixer	Red	000-255	Combineert rood, groen, blauw en wit om een aangepaste kleur te genereren (0-100%)
		Green
		Blue
		White
	Color Macro	000-255 Zie de Kleurenmacro-tabel
Auto Show Auto 1-11		1-100		Selecteert automatische programma's en automatische programmasnelheid
Master/Slave	Master			DMX-modus (Master)
	Slave			Slave-modus
Dimmer Mode	Off			Lineaire dimmer
	Dimmer 1-3			Selecteert dimprofielen van snel (Dimmer 1) tot langzaam (Dimmer 3)
White Balance	Off			Gebruikt standaard witte instelling
	Manual	Red	125-255	Stelt de maximum waarde van de rode LED in
		Green		Stelt de maximum waarde van de groene LED in
		Blue		Stelt de maximum waarde van de blauwe LED in
		White		Stelt de maximum waarde van de witte LED in
	Legacy	On		Komt overeen met de uitvoer naar eerdere modellen van de COLORado Panel Q40
		Off
LED Frequency	600Hz			Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto			Ingesteld de ventilator automatische modus
	On			Ingesteld de ventilator altijd aan modus
Wireless Setting	Receive On/Off		On	Schakelt de DMX-functie aan/uit
			Off
	Receive Reset		No	Schakelt het uit DMX-functie DMX-signaal aan/uit
			Yes
Back Light	On			De backlight van de display is altijd aan
	10S			Schakelt de backlight van de display uit na 10s van inactiviteit
	20S			Schakelt de backlight van de display uit na 20s van inactiviteit
	30S			Schakelt de backlight van de display uit na 30s van inactiviteit
Key Lock	On			Vergrendelt het display (wachtwoord is,,),()
	Off
Information	Fixture Hours		<__H>	Toont het totale aantal producturen
	Version		<V__>	Toont de geïnstalleerde softwareversie
	UID		<____>	Geeft de huidige UID
	Battery		____%	Toont zien hoeveel levensduur van de accu beschikbaar blijft

Hoofdniveau	Programmeerniveaus	Beschrijving
Reset Factory	No	Herstellen naar de fabrieksstandaard
	Yes

DMX-waarden

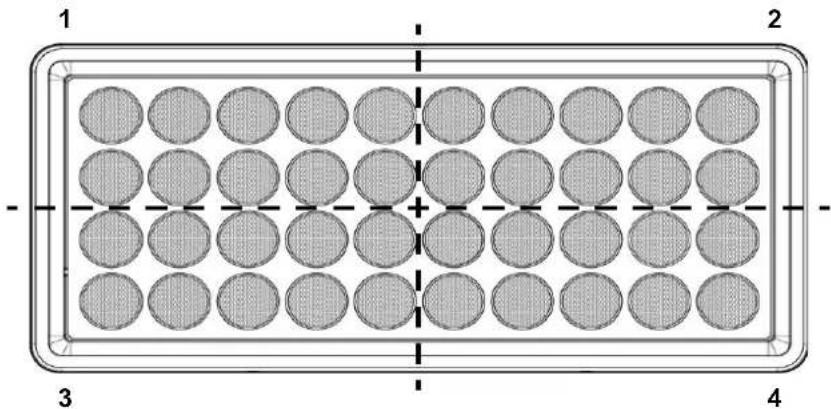

Zones voor DMX-besturing

Waarde Percentage/Instelling

000 ⇔ 010 Geen functie
011 ⇔ 030 Rood: 100% Groen: 0–100% Blauw: 0%
031 ⇔ 050 Rood: 100–0% Groen: 100% Blauw: 0%
051 ⇔ 070 Rood: 0% Groen: 100% Blauw: 0–100%
071 ⇔ 090 Rpod: 0% Groen: 100–0% Blauw: 100%
091 ⇔ 110 Rbod: 0–100% Groen: 0% Blauw: 100%
111 ⇔ 130 Rood: 100% Groen: 0% Blauw: 100–0%
131 ⇔ 150 Rbod: 100% Groen: 0–100% Blauw: 0–100%
151 ⇔ 170 Rood: 100% Groen: 100–0% Blauw: 100%
171 ⇔ 200 Rbod: 100% Groen: 100% Blauw: 100%
201 ⇔ 205 Kleur 1
206 ⇔ 210 Kleur 2
211 ⇔ 215 Kleur 3
216 ⇔ 220 Kleur 4
221 ⇔ 225 Kleur 5
226 ⇔ 230 Kleur 6
231 ⇔ 235 Kleur 7
236 ⇔ 240 Kleur 8
241 ⇔ 245 Kleur 9
246 ⇔ 250 Kleur 10
251 ⇔ 255 Kleur 11

23Ch

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇔ 255 0–100%
2	Fijne dimmer	000 ⇔ 255 0–100%
3	Rood 1	000 ⇔ 255 0–100%
4	Groen 1	000 ⇔ 255 0–100%
5	Blauw 1	000 ⇔ 255 0–100%
6	Wit 1	000 ⇔ 255 0–100%
7	Rood 2	000 ⇔ 255 0–100%
8	Groen 2	000 ⇔ 255 0–100%
9	Blauw 2	000 ⇔ 255 0–100%
10	Wit 2	000 ⇔ 255 0–100%
11	Rood 3	000 ⇔ 255 0–100%

Kanaal	Functie	Waarde	Percentage/Instelling
12 Groen 3 000 ⇔ 255 0–100%
13 Blauw 3 000		⇔ 255 0–100%
14 Wit 3 000		⇔ 255 0–100%
15 Rood 4 000		⇔ 255 0–100%
16 Groen 4 000		⇔ 255 0–100%
17 Blauw 4 000		⇔ 255 0–100%
18 Wit 4 000		⇔ 255 0–100%
19 Stroboscoop		000 ⇔ 010 Geen functie011 ⇔ 255 Stroboscoop, langzaam tot snel
20 Kleurenmacro 000		⇔ 255 Zie de Kleurenmacro-tabel
21 Automatisch programma's		000 ⇔ 010 Geen functie011 ⇔ 032 Automatisch programma 1033 ⇔ 054 Automatisch programma 2055 ⇔ 076 Automatisch programma 3077 ⇔ 098 Automatisch programma 4099 ⇔ 120 Automatisch programma 5 (programma 1–4)121 ⇔ 142 Automatisch programma 6143 ⇔ 164 Automatisch programma 7165 ⇔ 186 Automatisch programma 8187 ⇔ 208 Automatisch programma 9209 ⇔ 230 Automatisch programma 10231 ⇔ 255 Automatisch programma 11 (programma 6–10)
22	Programmasnelheid	000 ⇔ 255	Automatisch programmasnelheid, langzaam tot snel
23 Dimmermodus		000 ⇔ 051052 ⇔ 101 Dimmer snelheidsmodus uit102 ⇔ 152 Dimmer snelheidsmodus 1 (snel)153 ⇔ 203 Dimmer snelheidsmodus 2204 ⇔ 255 Dimmer snelheidsmodus 3 (langzaam)	Voorinstelling van de dimmersnelheid vanaf het displaymenu

16Ch

Kanaal	Functie	Waarde	Percentage/Instelling
1	Rood 1 000	255 0–100%
2	Groen 1	000 255 0–100%
3	Blauw 1	000 255 0–100%
4	Wit 1	000 255 0–100%
5	Rood 2 000	255 0–100%
6	Groen 2	000 255	0–100%
7	Blauw 2	000 255 0–100%
8	Wit 2	000 255 0–100%
9	Rood 3 000 255 0–100%
10 Groen 3 000		255 0–100%
11	Blauw 3	000 255 0–100%
12 Wit 3 000 255 0–100%
13 Rood 4 000		255 0–100%
14 Groen 4 000		255 0–100%
15 Blauw 4 000		255 0–100%
16 Wit 4 000		255 0–100%

11Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000					255 0-100%
2 Fijne dimmer 000					255 0-100%
3 Rood 000					255 0-100%
4	G	r	o	e	n	255 0-9000%
5	B	l	a	u	w	255 0-9000%
6	W	i	t		000	255 0-100%
7 Stroboscoop					000 010 Geen functie011 255 Stroboscoop, langzaam tot snel
8	K	l	e	u	r	255 n Zie der Kleuren macro-tabel r o
9 Automatisch programma's					000 010 Geen functie011 032 Automatisch programma 1033 054 Automatisch programma 2055 076 Automatisch programma 3077 098 Automatisch programma 4099 120 Automatisch programma 5 (programma 1-4)121 142 Automatisch programma 6143 164 Automatisch programma 7165 186 Automatisch programma 8187 208 Automatisch programma 9209 230 Automatisch programma 10231 255 Automatisch programma 11 (programma 6-10)
10	Programmasnelheid				000 255	Automatisch programmasnelheid, langzaam tot snel
11	Dimmermodus				000 051	Voorinstelling van de dimmersnelheid vanaf het displaymenu
					052 101	Dimmer snelheidsmodus uit
					102 152	Dimmer snelheidsmodus 1 (snel)
					153 203	Dimmer snelheidsmodus 2
					204 255 D	Dimmer snelheidsmodus 3 (langzaam)

7Ch

Kanaal	Functie					Waarde	Percentage/Instelling
1 Dimmer 000						255 0–100%
2 Fijne	dimmer 000					255 0–100%
3 Rood	000					255 0–100%
4	G	r	o	e	n	255 0–100%
5	B	l	a	u	w	255 0–100%
6	W	i	t		000 255 0–100%
7 Stroboscoop						000 010 Geen functie011 255 Stroboscoop, langzaam tot snel

4Ch

Kanaal	Functie					Waarde	Percentage/Instelling
1 Rood	000					255 0–100%
2	G	r	o	e	n	255 0–100%
3	B	l	a	u	w	255 0–100%
4	W	i	t		000	255 0–100%

Contact Us
