GEBRUIKSAANWIJZING ColoRado 1QS Chauvet

Over deze handleiding

De COLORado 1QS Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.

• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

- Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.

- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

- Niet voor permanente buiteninstallatie in locaties met extreme weersomstandigheden. Dit is met inbegrip van, maar niet beperkt tot:

- Blootstelling aan een marien/zout milieu (binnen 5 km van zout water).

• Waar de gebruikelijke hoge of lage temperaturen van de locatie de temperatuurbereiken in deze handleiding overschrijden.

- Locaties die kunnen overstromen of onder sneeuw begraven kunnen worden.

- Andere gebieden waar het product blootstaat aan extreme straling of bijtende substanties.

- GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Dit product NIET onderdompelen (IP65). Regelmatig gebruik buitenshuis is prima.

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

- De minimale opstarttemperatuur is -20^ C. Start het product niet op bij lagere temperaturen.

- De minimale omgevingstemperatuur is -30 °C. Gebruik het product niet bij lagere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• COLORado 1QS
- Seetronic Powerkon IP65 stroomsnoer
- Gel frame

• Omegabeugel
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 21 COLORado 1QS-producten koppelen bij 120 V, 34 COLORado 1QS-producten koppelen bij 208 V, of 37 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel		Groen

• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• Wanneer dit product buiten wordt gebruikt moeten stroom- en gegevenskabels met een IP65-certificering (of hoger) worden gebruikt. Zorg ervoor dat ongebruikte stroom- en gegevenspoorten worden afgesloten met de aangehechte IP65-afdekinngen.

DMX-koppeling

De COLORado 1QS kan met een DMX-controller werken met een 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De COLORado 1QS gebruikt een normale of een draadloze DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: HSIC, SSP, TOUR, TR16, en STD.Y. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De COLORado 1QS maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De COLORado 1QS ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.

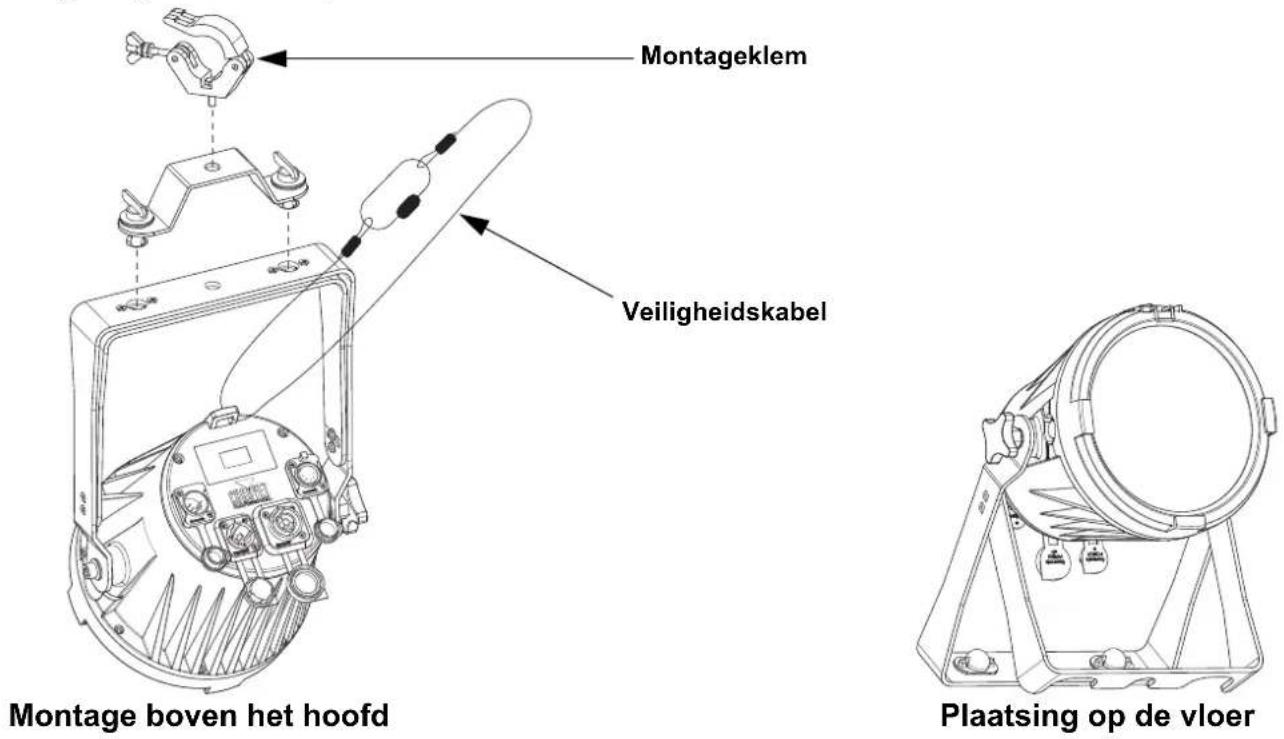

Montagediagram van het product

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Toegangscode

Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op: , , , , . Dit toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden.

Menumap

Hoofdniveau	Programmeerniveaus Beschrijving
STATIC	RED RED 000-255				Combineert rood, groen, blauw en wit om een aangepaste kleur te genereren
	GREEN GREEN 000-255
	BLUE BLUE 000-255
	WHITE		WHITE	000-255
	STROBE		STROBE	0-25	Stelt de stroboscoopfrequentie in (0-25 Hz)
ADDRESS	1-506*				Selecteert het start-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
AUTO PROGRAM	AUTO1-10		SPEED 0-255		Selecteert automatische programma's en automatische programmasnelheid
	PROGRAM1-10
RUN MODE	DMX				DMX-modus (Master)
	SLAVE				Slave-modus
PERSONALITY	HSIC				7-kanaals: dimmer, 16-bits tint, verzadiging, kleurtemperatuur, stroboscoop, dimmer snelheid
	SSP				7-kanaals: dimmer, RGBW, stroboscoop, dimmer snelheid
	TOUR				10-kanaals: dimmer, RGBW, kleurmacro, stroboscoop, automatische programma's en snelheid, dimmer snelheid
	TR16				15-kanaals: 16-bits dimmer, 16-bits RGBW, kleurmacro, stroboscoop, automatische programma's en snelheid, dimmer snelheid
	STD.Y				15-kanaals: 16-bits dimmer, 16-bits RGBW, kleurmacro, stroboscoop, automatische programma's en snelheid, dimmer snelheid
EDIT	PROGRAM 01-10	SCENE 01-30	RED	0-255	Combineert rood, groen, blauw en wit om een aangepaste kleur te genereren
			GREEN	0-255
			BLUE	0-255
			WHITE 0-255
			STROBE	0-25	Stelt de stroboscoopfrequentie in (0-25 Hz)
			TIME	0-255	Stelt de stapduur (kort tot lang)
			FADE	0-255*	Stelt de fadesnelheid (langzaam tot snel) (*bereik bepaald door TIME-instelling)
SETTING	UPLOAD	****(Enter Passcode)		SEND	Uploadt aangepaste programma's naar andere COLORado 1QS-producten
	RESET	****(Enter Passcode)			Herstellen naar de fabrieksstandaard
	DIMMER	OFF			Lineaire dimmer
		DIM1-4			Dimprofielen van DIM1 (snel) tot DIM4 (langzaam)
	DMX ERROR	SAVE			Gaat verder met de laatste opdracht na verlies van DMX-regeling
		BLACK Verduistert de product na verlies van DMX
Hoofdniveau	Programmeerniveaus				Beschrijving
SETTING (vervolg)	PWM	600Hz	X FINE Y FINE	+/-200 Selecteert de PWM-uitgangsfrequentie
		1200Hz
		2000Hz
		2400Hz
		6000Hz
		18000Hz
		25000Hz
	FULL POWER CCT	WARM WHITE			Stelt de kleurtemperatuur in wanneer LED-uitgang 100% is
		NEUTRAL WHITE
		COOL WHITE
		NORMAL Handmatige kleurtemperatuur
	XY OFFSET	HIDE			Toont of verbergt XY-instellingen in de PWM-menuoptie
		SHOW
KEY	ON				Vergrendelt het display (toegangscode is, , , , , )
	OFF
CALIB.C	**** (Enter Passcode)	WHITE-01-13	X FINE	+/-200	Wijzigt de vooraf ingestelde kleurtemperaturen
			Y FINE
INFO	VERSION V	._ Toont de geïnstalleerde softwareversie
	RDM	UID _ _ ---- Geeft de huidige UID
		LABEL CO LORado 1 QS Toont de productnaam voor RDM

DMX-waarden

STD.Y (15 kanalen)

Kanaal Functie Waarde Percentage/Instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Fijnedimmer (wanneer K 13 000 ⇔ 140 is)	000 ⇔ 255	Fijne controle (16-bits)
	Stapduur (wanneer K 13 141 ⇔ 255 is)	000 ⇔ 255	Aangepast automatisch programmastapduur, kort tot lang
3	Rood (wanneer K 13 000 ⇔ 140 is)	000 ⇔ 255	0–100%
	Fadesnelheid (wanneer K 13 141 ⇔ 255 is)	000 ⇔ 255	Aangepast automatisch programmafadesnelheid, langzaam tot snel
4	Fijnerood	000 ⇔ 255	Fijne controle (16-bits)
5	Groen	000 ⇔ 255	0–100%
6	Fijnegroen	000 ⇔ 255	Fijne controle (16-bits)
7	Blauw	000 ⇔ 255	0–100%
8	Fijneblauw	000 ⇔ 255	Fijne controle (16-bits)
9	Wit	000 ⇔ 255	0–100%
10	Fijnewit	000 ⇔ 255	Fijne controle (16-bits)
Kanaal	Functie	Waarde	Percentage/Instelling
11 Kleurmacro		000 ⇔ 010	Geen functie
		011 ⇔ 030	Rood: 100% Groen: 0–100% Blauw: 0% Wit: 0%
		031 ⇔ 050	Rood: 100–0% Groen: 100% Blauw: 0% Wit: 0%
		051 ⇔ 070	Rood: 0% Groen: 100% Blauw: 0–100% Wit: 0%
		071 ⇔ 090	Rood: 0% Groen: 100–0% Blauw: 100% Wit: 0%
		091 ⇔ 110	Rood: 0–100% Groen: 0% Blauw: 100% Wit: 0%
		111 ⇔ 130	Rood: 100% Groen: 0% Blauw: 100–0% Wit: 0%
		131 ⇔ 150	Rood: 100% Groen: 0–100% Blauw: 0–100% Wit: 0%
		151 ⇔ 170	Rood: 100–0% Groen: 100–0% Blauw: 100% Wit: 0%
		171 ⇔ 195	Rood: 100% Groen: 100% Blauw: 100% Wit: 100%
		196 ⇔ 200	Wit 1
		201 ⇔ 205	Wit 2
		206 ⇔ 210	Wit 3
		211 ⇔ 215	Wit 4
		216 ⇔ 220	Wit 5
		221 ⇔ 225	Wit 6
		226 ⇔ 230	Wit 7
		231 ⇔ 235	Wit 8
		236 ⇔ 240	Wit 9
		241 ⇔ 245	Wit 10
		246 ⇔ 250	Wit 11
		251 ⇔ 255	Wit 12
12	Strobe	000 ⇔ 009	Geen functie
		010 ⇔ 099	Stroboscoop, langzaam naar snel
		100 ⇔ 109	Geen functie
		110 ⇔ 179	Bliksemeffect, langzaam naar snel
		180 ⇔ 189	Geen functie
		190 ⇔ 255	Willekeurige stroboscoop, langzaam naar snel
13	Automatische programma's	000 ⇔ 040	Geen functie
		041 ⇔ 050	Automatische programma 1
		051 ⇔ 060	Automatische programma 2
		061 ⇔ 070	Automatische programma 3
		071 ⇔ 080	Automatische programma 4
		081 ⇔ 090	Automatische programma 5
		091 ⇔ 100	Automatische programma 6
		101 ⇔ 110	Automatische programma 7
		111 ⇔ 120	Automatische programma 8
		121 ⇔ 130	Automatische programma 9
		131 ⇔ 140	Automatische programma 10
		141 ⇔ 150	Aangepaste automatische programma 1
		151 ⇔ 160	Aangepaste automatische programma 2
		161 ⇔ 170	Aangepaste automatische programma 3
		171 ⇔ 180	Aangepaste automatische programma 4
		181 ⇔ 190	Aangepaste automatische programma 5
		191 ⇔ 200	Aangepaste automatische programma 6
		201 ⇔ 210	Aangepaste automatische programma 7
		211 ⇔ 220	Aangepaste automatische programma 8
		221 ⇔ 230	Aangepaste automatische programma 9
		231 ⇔ 255	Aangepaste automatische programma 10
14	Programmasnelheid	000 ⇔ 255	Automatische programmasnelheid, langzaam tot snel
15	Dimmersnelheid	000 ⇔ 009	Voorinstelling van de dimmersnelheid vanaf het displaymenu
		010 ⇔ 029	Dimmer snelheidsmodus uit
		030 ⇔ 069	Dimmer snelheidsmodus 1 (snel)
		070 ⇔ 129	Dimmer snelheidsmodus 2
		130 ⇔ 189	Dimmer snelheidsmodus 3
		190 ⇔ 255	Dimmer snelheidsmodus 4 (langzaam)

TR16 (15 kanalen)

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2	Fijnedimmer (wanneer K 13 000 ⇔ 140 is)	000 ⇔ 255	Fijne controle (16-bits)
	Stapduur (wanneer K 13 141 ⇔ 255 is)	000 ⇔ 255	Aangepast automatisch programmastapduur, kort tot lang
3	Rood (wanneer K 13 000 ⇔ 140 is)	000 ⇔ 255	0–100%
	Fadesnelheid (wanneer K 13 141 ⇔ 255 is)	000 ⇔ 255	Aangepast automatisch programmafadesnelheid, langzaam tot snel
4	Fijnerood	000 ⇔ 255	Fijne controle (16-bits)
5	G r o e	n	000 ⇔ 255 0–100%
6	Fijnegroen	000 ⇔ 255	Fijne controle (16-bits)
7	B l a u	w	000 ⇔ 255 0–100%
8	Fijneblauw	000 ⇔ 255	Fijne controle (16-bits)
9	W i t	000 ⇔ 255	0–100%
10	Fijnewit	000 ⇔ 255	Fijne controle (16-bits)
11	Kleurmacro	000 ⇔ 010	Geen functie
		011 ⇔ 030	Rood: 100% Groen: 0–100% Blauw: 0% Wit: 0%
		031 ⇔ 050	Rood: 100–0% Groen: 100% Blauw: 0% Wit: 0%
		051 ⇔ 070	Rood: 0% Groen: 100% Blauw: 0–100% Wit: 0%
		071 ⇔ 090	Rood: 0% Groen: 100–0% Blauw: 100% Wit: 0%
		091 ⇔ 110	Rood: 0–100% Groen: 0% Blauw: 100% Wit: 0%
		111 ⇔ 130	Rood: 100% Groen: 0% Blauw: 100–0% Wit: 0%
		131 ⇔ 150	Rood: 100% Groen: 0–100% Blauw: 0–100% Wit: 0%
		151 ⇔ 170	Rood: 100–0% Groen: 100–0% Blauw: 100% Wit: 0%
		171 ⇔ 195	Rood: 100% Groen: 100% Blauw: 100% Wit: 100%
		196 ⇔ 200	Wit 1
		201 ⇔ 205	Wit 2
		206 ⇔ 210	Wit 3
		211 ⇔ 215	Wit 4
		216 ⇔ 220	Wit 5
		221 ⇔ 225	Wit 6
		226 ⇔ 230	Wit 7
		231 ⇔ 235	Wit 8
		236 ⇔ 240	Wit 9
		241 ⇔ 245	Wit 10
		246 ⇔ 250	Wit 11
		251 ⇔ 255	Wit 12
12	Strobe	000 ⇔ 009	Geen functie
		010 ⇔ 099	Stroboscoop, langzaam naar snel
		100 ⇔ 109	Geen functie
		110 ⇔ 179	Bliksemeffect, langzaam naar snel
		180 ⇔ 189	Geen functie
		190 ⇔ 255	Willekeurige stroboscoop, langzaam naar snel
Kanaal Functie Waarde Percentage/Instelling
13	Automatischeprogramma's	000 ⇔ 040	Geen functie
		041 ⇔ 050	Automatische programma 1
		051 ⇔ 060	Automatische programma 2
		061 ⇔ 070	Automatische programma 3
		071 ⇔ 080	Automatische programma 4
		081 ⇔ 090	Automatische programma 5
		091 ⇔ 100	Automatische programma 6
		101 ⇔ 110	Automatische programma 7
		111 ⇔ 120	Automatische programma 8
		121 ⇔ 130	Automatische programma 9
		131 ⇔ 140	Automatische programma 10
		141 ⇔ 150	Aangepaste automatische programma 1
		151 ⇔ 160	Aangepaste automatische programma 2
		161 ⇔ 170	Aangepaste automatische programma 3
		171 ⇔ 180	Aangepaste automatische programma 4
		181 ⇔ 190	Aangepaste automatische programma 5
		191 ⇔ 200	Aangepaste automatische programma 6
		201 ⇔ 210	Aangepaste automatische programma 7
		211 ⇔ 220	Aangepaste automatische programma 8
		221 ⇔ 230	Aangepaste automatische programma 9
		231 ⇔ 255	Aangepaste automatische programma 10
14	Programmasnelheid	000 ⇔ 255	Automatische programmasnelheid, langzaam tot snel
15 Dimmersnelheid		000 ⇔ 009	Voorinstelling van de dimmersnelheid vanaf het displaymenu
		010 ⇔ 029	Dimmer snelheidsmodus uit
		030 ⇔ 069	Dimmer snelheidsmodus 1 (snel)
		070 ⇔ 129	Dimmer snelheidsmodus 2
		130 ⇔ 189	Dimmer snelheidsmodus 3
		190 ⇔ 255	Dimmer snelheidsmodus 4 (langzaam)

TOUR (10 kanalen)

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2	Rood (wanneer K 8 000 ⇔ 140 is)	000 ⇔ 255	Fijne controle (16-bits)
	Stapduur (wanneer K 8 141 ⇔ 255 is)	000 ⇔ 255	Aangepast automatisch programmastapduur, kort tot lang
3	Groen (wanneer K 8 000 ⇔ 140 is)	000 ⇔ 255	0–100%
	Fadesnelheid (wanneer K 8 141 ⇔ 255 is)	000 ⇔ 255	Aangepast automatisch programmafadesnelheid, langzaam tot snel
4	Blauw	000 ⇔ 255	Fijne controle (16-bits)
5	Wit	000 ⇔ 255	0–100%
Kanaal	Functie	Waarde	Percentage/Instelling
6 Kleurmacro		000 ⇔ 010 Geen functie011 ⇔ 030 Rood: 100% Groen: 0–100% Blauw: 0% Wit: 0%031 ⇔ 050 Rood: 100–0% Groen: 100% Blauw: 0% Wit: 0%051 ⇔ 070 Rood: 0% Groen: 100% Blauw: 0–100% Wit: 0%071 ⇔ 090 Rood: 0% Groen: 100–0% Blauw: 100% Wit: 0%091 ⇔ 110 Rood: 0–100% Groen: 0% Blauw: 100% Wit: 0%111 ⇔ 130 Rood: 100% Groen: 0% Blauw: 100–0% Wit: 0%131 ⇔ 150 Rood: 100% Groen: 0–100% Blauw: 0–100% Wit: 0%151 ⇔ 170 Rood: 100–0% Groen: 100–0% Blauw: 100% Wit: 0%171 ⇔ 195 Rood: 100% Groen: 100% Blauw: 100% Wit: 100%196 ⇔ 200 Wit 1201 ⇔ 205 Wit 2206 ⇔ 210 Wit 3211 ⇔ 215 Wit 4216 ⇔ 220 Wit 5221 ⇔ 225 Wit 6226 ⇔ 230 Wit 7231 ⇔ 235 Wit 8236 ⇔ 240 Wit 9241 ⇔ 245 Wit 10246 ⇔ 250 Wit 11251 ⇔ 255 Wit 12
7	Strobe	000 ⇔ 009 Geen functie010 ⇔ 099 Stroboscoop, langzaam naar snel100 ⇔ 109 Geen functie110 ⇔ 179 Bliksemeffect, langzaam naar snel180 ⇔ 189 Geen functie190 ⇔ 255 Willekeurige stroboscoop, langzaam naar snel
8	Automatische programma's	000 ⇔ 040 Geen functie041 ⇔ 050 Automatische programma 1051 ⇔ 060 Automatische programma 2061 ⇔ 070 Automatische programma 3071 ⇔ 080 Automatische programma 4081 ⇔ 090 Automatische programma 5091 ⇔ 100 Automatische programma 6101 ⇔ 110 Automatische programma 7111 ⇔ 120 Automatische programma 8121 ⇔ 130 Automatische programma 9131 ⇔ 140 Automatische programma 10141 ⇔ 150 Aangepaste automatische programma 1151 ⇔ 160 Aangepaste automatische programma 2161 ⇔ 170 Aangepaste automatische programma 3171 ⇔ 180 Aangepaste automatische programma 4181 ⇔ 190 Aangepaste automatische programma 5191 ⇔ 200 Aangepaste automatische programma 6201 ⇔ 210 Aangepaste automatische programma 7211 ⇔ 220 Aangepaste automatische programma 8221 ⇔ 230 Aangepaste automatische programma 9231 ⇔ 255 Aangepaste automatische programma 10
9	Programmasnelheid	000 ⇔ 255 Automatische programmasnelheid, langzaam tot snel
10	Dimmersnelheid	000 ⇔ 009 Voorinstelling van de dimmersnelheid vanaf het displaymenu010 ⇔ 029 Dimmer snelheidsmodus uit030 ⇔ 069 Dimmer snelheidsmodus 1 (snel)070 ⇔ 129 Dimmer snelheidsmodus 2130 ⇔ 189 Dimmer snelheidsmodus 3190 ⇔ 255 Dimmer snelheidsmodus 4 (langzaam)

SSP (7 kanalen)

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2 Rood 000 ⇌ 255 0–100%
3	G	r	o	e	n
4	B	l	a	u	w
5	W	i	t		000 ⇌ 255 0–100%
6 Stroboscoop				000 ⇌ 009	Geen functie
				010 ⇌ 099	Stroboscoop, langzaam naar snel
				100 ⇌ 109	Geen functie
				110 ⇌ 179	Bliksemeffect, langzaam naar snel
				180 ⇌ 189	Geen functie
				190 ⇌ 255	Willekeurige stroboscoop, langzaam naar snel
7 Dimmersnelheid				000 ⇌ 009	Voorinstelling van de dimmersnelheid vanaf het displaymenu
				010 ⇌ 029	Dimmer snelheidsmodus uit
				030 ⇌ 069	Dimmer snelheidsmodus 1 (snel)
				070 ⇌ 129	Dimmer snelheidsmodus 2
				130 ⇌ 189	Dimmer snelheidsmodus 3
				190 ⇌ 255	Dimmer snelheidsmodus 4 (langzaam)

HSIC (7 kanalen)

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2	T i n t	000 ⇔ 255 0–100%
3	Fijne tint	000 ⇔ 255	0–100%
4	Verzadiging	000 ⇔ 255	0–100%
5 Kleurtemperatuur		000 ⇔ 010	Geen functie
		011 ⇔ 030	Wit 1
		031 ⇔ 050	Wit 2
		051 ⇔ 070	Wit 3
		071 ⇔ 090	Wit 4
		091 ⇔ 110	Wit 5
		111 ⇔ 130	Wit 6
		131 ⇔ 150	Wit 7
		151 ⇔ 170	Wit 8
		171 ⇔ 190	Wit 9
		191 ⇔ 210	Wit 10
		211 ⇔ 230	Wit 11
		231 ⇔ 255	Wit 12
6 Stroboscoop		000 ⇔ 009	Geen functie
		010 ⇔ 099	Stroboscoop, langzaam naar snel
		100 ⇔ 109	Geen functie
		110 ⇔ 179	Bliksemeffect, langzaam naar snel
		180 ⇔ 189	Geen functie
		190 ⇔ 255	Willekeurige stroboscoop, langzaam naar snel
7 Dimmersnelheid		000 ⇔ 009	Voorinstelling van de dimmersnelheid vanaf het displaymenu
		010 ⇔ 029	Dimmer snelheidsmodus uit
		030 ⇔ 069	Dimmer snelheidsmodus 1 (snel)
		070 ⇔ 129	Dimmer snelheidsmodus 2
		130 ⇔ 189	Dimmer snelheidsmodus 3
		190 ⇔ 255	Dimmer snelheidsmodus 4 (langzaam)

Contact Us
