BEDIENUNGSANLEITUNG ColoRado 1QS Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des COLORado 1QS finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
- VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden. Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
- Dieses Geräts eignet sich nicht für eine permanente Installation im Außenbereich an Orten mit extremen Umweltbedingungen. Dies beinhaltet insbesondere:
- Exposition gegenüber Meeres-/salzhaltigen Umgebungen (innerhalb von 5 km eines salzhaltigen Gewässers).
- Orte, an denen die normalen Niedrigst- oder Höchsttemperaturen außerhalb des im Handbuch angegebenen Temperaturbereichs liegen.
- Orte, die überflutet oder zugeschneit werden können.
- Sonstige Bereiche, in denen das Produkt einer großen Strahlung oder ätzenden Substanzen ausgesetzt ist.
- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
• Dieses Gerät darf NICHT in Wasser eingetaucht werden (IP65). Eine regelmäßige Verwendung dieses Geräts im Freien ist möglich.
- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
• Die zulässige Mindesttemperatur für den Start beträgt -20 °C. Starten Sie das Gerät nicht bei niedrigeren Temperaturen.
• Die minimal zulässige Umgebungstemperatur beträgt -30 °C. Nehmen Sie das Gerät nicht bei niedrigeren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• COLORado 1QS
- Seetronic Powerkon IP65 Netzkabel
- Gel-Rahmen

• Omega-Hängebügel
• Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 21 COLORado 1QS-Geräte bei 120 V AC, 34 Geräte bei 208 V AC, oder 37 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz	Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb	Grün/Gelb	Grün

• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• Vergewissern Sie sich bei einer Verwendung dieses Geräts im Außenbereich, in der die Schutzart IP65 erforderlich ist, dass Stromkabel der Schutzart IP65 (oder höher) verwendet werden und nicht genutzte Anschlüsse mit den angebrachten Abdeckungen der Schutzart IP65 gesichert werden.

DMX-Verbindung

Der COLORado 1QS kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der COLORado 1QS nutzt zur Steuerung seiner DMX-Eigenschaften eine drahtlose DMX-Verbindung oder eine 5-polige DMX-Datenverbindung: HSIC, SSP, TOUR, TR16 und STD.Y. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Master/Slave-Schaltung

Der COLORado 1QS verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der COLORado 1QS unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

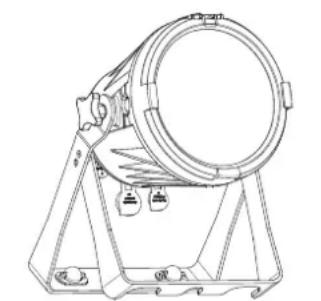

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

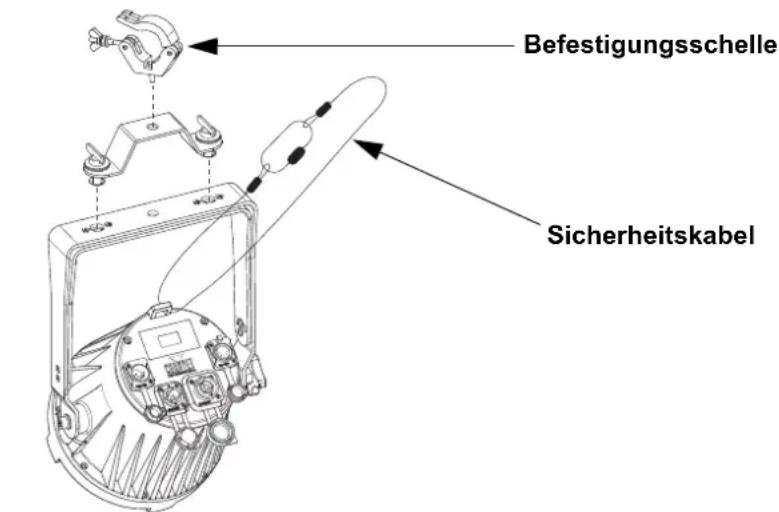

Montageansicht

Befestigungsschelle Sicherheitskabel

Montage über Kopf

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt.
	Damit navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der entsprechenden Funktion.
	Damit navigieren Sie sich durch die Menüpunkte nach unten oder verringern den numerischen Wert der entsprechenden Funktion.

Sicherheitscode

Geben Sie nach der entsprechenden Aufforderung den folgenden Sicherheitscode ein, indem Sie diese Tasten betätigen: , , , , .

Dieser Sicherheitscode kann nicht geändert werden und ist nach entsprechender Aufforderung immer zu verwenden.

Menüstruktur

Hauptebene	Programmierebenen Beschreibung
STATIC	RED RED 000-255				Kombiniert rote, grüne, blaue und weiße Farben zu einer benutzerdefinierten Farbe
	GREEN GREEN 000-255
	BLUE BLUE 000-255
	WHITE WHITE	000-255
	STROBE	STROBE	0-25		Legt die Stroboskop-Frequenz fest (0-25 Hz)
ADDRESS	1-506*				Wählt die DMX-Adresse aus (der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
AUTO PROGRAM	AUTO1-10	SPEED 0-255			Wählt das Auto-Programm und die Programm-Geschwindigkeit aus
	PROGRAM1-10
RUN MODE	DMX				DMX-Modus (Master)
	SLAVE				Slave-Modus
PERSONALITY	HSIC				7-Kanal: Dimmer, 16-Bit Farbton, Farbsättigung, Farbtemperatur, Stroboskopeffekt, Dimmer Geschwindigkeit
	SSP				7-Kanal: Dimmer, RGBW, Stroboskopeffekt, Dimmer Geschwindigkeit
	TOUR				10-Kanal: Dimmer, RGBW, Farbmakro, Stroboskopeffekt, Auto-Programme und Geschwindigkeit, Dimmer Geschwindigkeit
	TR16				15-Kanal: 16-Bit Dimmer, 16-Bit RGBW, Farbmakro, Stroboskopeffekt, Auto-Programme und Geschwindigkeit, Dimmer Geschwindigkeit
	STD.Y				15-Kanal: 16-Bit Dimmer, 16-Bit RGBW, Farbmakro, Stroboskopeffekt, Auto-Programme und Geschwindigkeit, Dimmer Geschwindigkeit
EDIT	PROGRAM 01-10	SCENE 01-30	RED	0-255	Kombiniert rote, grüne, blaue und weiße Farben zu einer benutzerdefinierten Farbe
			GREEN	0-255
			BLUE	0-255
			WHITE 0-255
			STROBE	0-25 Legt	die Stroboskop-Frequenz fest (0-25 Hz)
			TIME	0-255	Legt die Schrittdauer fest (kurz bis lang)
			FADE	0-255*	Legt die Blendgeschwindigkeit fest (langsam bis schnell) (*Bereich wird durch die TIME-Einstellung bestimmt)

Hauptebene	Programmierebenen				Beschreibung
SETTING	UPLOAD	****(Enter Passcode)		SEND	Lädt benutzerdefinierte Programme auf andere COLORado 1QS-Produkte hoch
	RESET	****(Enter Passcode)			Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
	DIMMER	OFF Linear dimmer
		DIM1-4			Dimmungskurven DIM1 (schnell) nach DIM4 (langsam)
	DMX ERROR	SAVE			Geht bei Verlust der DMX-Steuerung mit dem letzten Befehl weiter
		BLACK			Verdunkelung bei Verlust von DMX aus
	PWM	600Hz	X FINEY FINE	+/-200 Ste	It die PWM-Frequenz ein
		1200Hz
		2000Hz
		2400Hz
		6000Hz
		18000Hz
		25000Hz
	FULL POWER CCT	WARM WHITE			Stellt die Farbtemperatur ein, wenn LED-Leistung 100% beträgt
		NEUTRAL WHITE
		COOL WHITE
		NORMAL Manuelle Farbtemperatur
	XY OFFSET	HIDE			Zeigt oder versteckt XY-Einstellungen in PWM-Menüoptionen
		SHOW
KEY	ON				Damit wird die Anzeige gesperrt (Passwort lautet,,,,,,)
	OFF
CALIB.C	****(Enter Passcode)	WHITE-01-13	X FINE	+/-200	Ändert die voreingestellten Farbtemperaturen
			Y FINE
INFO	VERSION V	Zeigt die aktuelle Firmware-Version an
	RDM	UID ____ Zeigt die			Geräte-UID an
		LABEL COLORado 1 QS Zeigt den Produktnamen für RDM an

DMX-Werte

STD.Y (15 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇌ 255	0–100%
2	Feine Dimmer (wenn K. 13 von 000 ⇌ 140 reicht)	000 ⇌ 255	Feinkontrolle (16-Bit)
	Schrittdauer (wenn K. 13 von 141 ⇌ 255 reicht)	000 ⇌ 255	Benutzerdefiniertes automatisches Programm Schrittdauer, kurz bis lang
3	Rot (wenn K. 13 von 000 ⇌ 140 reicht)	000 ⇌ 255	0–100%
	Blendgeschwindigkeit (wenn K. 13 von 141 ⇌ 255 reicht)	000 ⇌ 255	Benutzerdefiniertes automatisches Programm Blendgeschwindigkeit, langsam bis schnell
4	Fein rot	000 ⇌ 255	Feinkontrolle (16-Bit)
5	Grün	000 ⇌ 255	0–100%
6	Fein grün	000 ⇌ 255	Feinkontrolle (16-Bit)
7	Blau	000 ⇌ 255	0–100%
8	Fein blau	000 ⇌ 255	Feinkontrolle (16-Bit)
9	Weiß	000 ⇌ 255	0–100%
10	Fein weiß	000 ⇌ 255	Feinkontrolle (16-Bit)
Kanal	Funktion	Wert	Prozent/Einstellung
11 Farbmakro		000 ⇔ 010 Keine Funktion011 ⇔ 030 Rot: 100% Grün: 0–100% Blau: 0% Weiß: 0%031 ⇔ 050 Rot: 100–0% Grün: 100% Blau: 0% Weiß: 0%051 ⇔ 070 Rot: 0% Grün: 100% Blau: 0–100% Weiß: 0%071 ⇔ 090 Rot: 0% Grün: 100–0% Blau: 100% Weiß: 0%091 ⇔ 110 Rot: 0–100% Grün: 0% Blau: 100% Weiß: 0%111 ⇔ 130 Rot: 100% Grün: 0% Blau: 100–0% Weiß: 0%131 ⇔ 150 Rot: 100% Grün: 0–100% Blau: 0–100% Weiß: 0%151 ⇔ 170 Rot: 100–0% Grün: 100–0% Blau: 100% Weiß: 0%171 ⇔ 195 Rot: 100% Grün: 100% Blau: 100% Weiß: 100%196 ⇔ 200 Weiß 1201 ⇔ 205 Weiß 2206 ⇔ 210 Weiß 3211 ⇔ 215 Weiß 4216 ⇔ 220 Weiß 5221 ⇔ 225 Weiß 6226 ⇔ 230 Weiß 7231 ⇔ 235 Weiß 8236 ⇔ 240 Weiß 9241 ⇔ 245 Weiß 10246 ⇔ 250 Weiß 11251 ⇔ 255 Weiß 12
12	Stroboskop	000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
13	Automatische Programme	000 ⇔ 040 Keine Funktion041 ⇔ 050 Automatisches Programm 1051 ⇔ 060 Automatisches Programm 2061 ⇔ 070 Automatisches Programm 3071 ⇔ 080 Automatisches Programm 4081 ⇔ 090 Automatisches Programm 5091 ⇔ 100 Automatisches Programm 6101 ⇔ 110 Automatisches Programm 7111 ⇔ 120 Automatisches Programm 8121 ⇔ 130 Automatisches Programm 9131 ⇔ 140 Automatisches Programm 10141 ⇔ 150 Benutzerdefiniertes automatisches Programm 1151 ⇔ 160 Benutzerdefiniertes automatisches Programm 2161 ⇔ 170 Benutzerdefiniertes automatisches Programm 3171 ⇔ 180 Benutzerdefiniertes automatisches Programm 4181 ⇔ 190 Benutzerdefiniertes automatisches Programm 5191 ⇔ 200 Benutzerdefiniertes automatisches Programm 6201 ⇔ 210 Benutzerdefiniertes automatisches Programm 7211 ⇔ 220 Benutzerdefiniertes automatisches Programm 8221 ⇔ 230 Benutzerdefiniertes automatisches Programm 9231 ⇔ 255 Benutzerdefiniertes automatisches Programm 10
14	Programmgeschwindigkeit	000 ⇔ 255 Automatische Programmgeschwindigkeit, langsam bis schnell
15	Dimmergeschwindigkeit	000 ⇔ 009 Dimmergeschwindigkeit von Anzeige eingestellt010 ⇔ 029 Dimmer-Geschwindigkeits-Modus aus030 ⇔ 069 Dimmer-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129 Dimmer-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmer-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmer-Geschwindigkeits-Modus 4 (langsamste)

TR16 (15 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Feine Dimmer (wenn K. 13 von 000 ⇔ 140 reicht)	000 ⇔ 255	Feinkontrolle (16-Bit)
	Schrittdauer (wenn K. 13 von 141 ⇔ 255 reicht)	000 ⇔ 255	Benutzerdefiniertes automatisches Programm Schrittdauer, kurz bis lang
3	Rot (wenn K. 13 von 000 ⇔ 140 reicht)	000 ⇔ 255	0–100%
	Blendgeschwindigkeit (wenn K. 13 von 141 ⇔ 255 reicht)	000 ⇔ 255	Benutzerdefiniertes automatisches Programm Blendgeschwindigkeit, langsam bis schnell
4	Fein rot	000 ⇔ 255	Feinkontrolle (16-Bit)
5	G r ü n	000 ⇔ 255 0–100%
6	Fein grün	000 ⇔ 255	Feinkontrolle (16-Bit)
7	B l a u	000 ⇔ 255 0–100%
8	Fein blau	000 ⇔ 255	Feinkontrolle (16-Bit)
9	W e i β	000 ⇔ 255 0–100%
10	Fein weiß	000 ⇔ 255	Feinkontrolle (16-Bit)
11	Farbmakro	000 ⇔ 010 Keine Funktion
		011 ⇔ 030 Rot: 100% Grün: 0–100% Blau: 0% Weiß: 0%
		031 ⇔ 050 Rot: 100–0% Grün: 100% Blau: 0% Weiß: 0%
		051 ⇔ 070 Rot: 0% Grün: 100% Blau: 0–100% Weiß: 0%
		071 ⇔ 090 Rot: 0% Grün: 100–0% Blau: 100% Weiß: 0%
		091 ⇔ 110 Rot: 0–100% Grün: 0% Blau: 100% Weiß: 0%
		111 ⇔ 130 Rot: 100% Grün: 0% Blau: 100–0% Weiß: 0%
		131 ⇔ 150 Rot: 100% Grün: 0–100% Blau: 0–100% Weiß: 0%
		151 ⇔ 170 Rot: 100–0% Grün: 100–0% Blau: 100% Weiß: 0%
		171 ⇔ 195 Rot: 100% Grün: 100% Blau: 100% Weiß: 100%
		196 ⇔ 200 Weiß 1
		201 ⇔ 205 Weiß 2
		206 ⇔ 210 Weiß 3
		211 ⇔ 215 Weiß 4
		216 ⇔ 220 Weiß 5
		221 ⇔ 225 Weiß 6
		226 ⇔ 230 Weiß 7
		231 ⇔ 235 Weiß 8
		236 ⇔ 240 Weiß 9
		241 ⇔ 245 Weiß 10
		246 ⇔ 250 Weiß 11
		251 ⇔ 255 Weiß 12
12 Stroboskop		000 ⇔ 009 Keine Funktion
		010 ⇔ 099 Stroboskop, von langsam nach schnell
		100 ⇔ 109 Keine Funktion
		110 ⇔ 179 Blitzeffekt, langsam nach schnell
		180 ⇔ 189 Keine Funktion
		190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
Kanal Funktion Wert Prozent/Einstellung
13	Automatische Programme	000 ⇔ 040 Keine Funktion041 ⇔ 050 Automatisches Programm 1051 ⇔ 060 Automatisches Programm 2061 ⇔ 070 Automatisches Programm 3071 ⇔ 080 Automatisches Programm 4081 ⇔ 090 Automatisches Programm 5091 ⇔ 100 Automatisches Programm 6101 ⇔ 110 Automatisches Programm 7111 ⇔ 120 Automatisches Programm 8121 ⇔ 130 Automatisches Programm 9131 ⇔ 140 Automatisches Programm 10141 ⇔ 150 Benutzerdefiniertes automatisches Programm 1151 ⇔ 160 Benutzerdefiniertes automatisches Programm 2161 ⇔ 170 Benutzerdefiniertes automatisches Programm 3171 ⇔ 180 Benutzerdefiniertes automatisches Programm 4181 ⇔ 190 Benutzerdefiniertes automatisches Programm 5191 ⇔ 200 Benutzerdefiniertes automatisches Programm 6201 ⇔ 210 Benutzerdefiniertes automatisches Programm 7211 ⇔ 220 Benutzerdefiniertes automatisches Programm 8221 ⇔ 230 Benutzerdefiniertes automatisches Programm 9231 ⇔ 255 Benutzerdefiniertes automatisches Programm 10
14	Programmgeschwindigkeit	000 ⇔ 255 Automatische Programmgeschwindigkeit, langsam bis schnell
15	Dimmergeschwindigkeit	000 ⇔ 009 Dimmergeschwindigkeit von Anzeige eingestellt010 ⇔ 029 Dimmer-Geschwindigkeits-Modus aus030 ⇔ 069 Dimmer-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129 Dimmer-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmer-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmer-Geschwindigkeits-Modus 4 (langsamste)

TOUR (10 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Rot (wenn K. 8 von 000 ⇔ 140 reicht)	000 ⇔ 255 0–100%
	Schrittdauer (wenn K. 8 von 141 ⇔ 255 reicht)	000 ⇔ 255	Benutzerdefiniertes automatisches Programm Schrittdauer, kurz bis lang
3	Grün (wenn K. 8 von 000 ⇔ 140 reicht)	000 ⇔ 255 0–100%
	Blendgeschwindigkeit (wenn K. 8 von 141 ⇔ 255 reicht)	000 ⇔ 255	Benutzerdefiniertes automatisches Programm Blendgeschwindigkeit, langsam bis schnell
4	B I a u	000 ⇔ 255 0–100%
5	W e i B	000 ⇔ 255 0–100%
Kanal	Funktion	Wert	Prozent/Einstellung
6 Farbmakro		000 ⇔ 010 Keine Funktion011 ⇔ 030 Rot: 100% Grün: 0–100% Blau: 0% Weiß: 0%031 ⇔ 050 Rot: 100–0% Grün: 100% Blau: 0% Weiß: 0%051 ⇔ 070 Rot: 0% Grün: 100% Blau: 0–100% Weiß: 0%071 ⇔ 090 Rot: 0% Grün: 100–0% Blau: 100% Weiß: 0%091 ⇔ 110 Rot: 0–100% Grün: 0% Blau: 100% Weiß: 0%111 ⇔ 130 Rot: 100% Grün: 0% Blau: 100–0% Weiß: 0%131 ⇔ 150 Rot: 100% Grün: 0–100% Blau: 0–100% Weiß: 0%151 ⇔ 170 Rot: 100–0% Grün: 100–0% Blau: 100% Weiß: 0%171 ⇔ 195 Rot: 100% Grün: 100% Blau: 100% Weiß: 100%196 ⇔ 200 Weiß 1201 ⇔ 205 Weiß 2206 ⇔ 210 Weiß 3211 ⇔ 215 Weiß 4216 ⇔ 220 Weiß 5221 ⇔ 225 Weiß 6226 ⇔ 230 Weiß 7231 ⇔ 235 Weiß 8236 ⇔ 240 Weiß 9241 ⇔ 245 Weiß 10246 ⇔ 250 Weiß 11251 ⇔ 255 Weiß 12
7 Stroboskop		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
8	Automatische Programme	000 ⇔ 040 Keine Funktion041 ⇔ 050 Automatisches Programm 1051 ⇔ 060 Automatisches Programm 2061 ⇔ 070 Automatisches Programm 3071 ⇔ 080 Automatisches Programm 4081 ⇔ 090 Automatisches Programm 5091 ⇔ 100 Automatisches Programm 6101 ⇔ 110 Automatisches Programm 7111 ⇔ 120 Automatisches Programm 8121 ⇔ 130 Automatisches Programm 9131 ⇔ 140 Automatisches Programm 10141 ⇔ 150 Benutzerdefiniertes automatisches Programm 1151 ⇔ 160 Benutzerdefiniertes automatisches Programm 2161 ⇔ 170 Benutzerdefiniertes automatisches Programm 3171 ⇔ 180 Benutzerdefiniertes automatisches Programm 4181 ⇔ 190 Benutzerdefiniertes automatisches Programm 5191 ⇔ 200 Benutzerdefiniertes automatisches Programm 6201 ⇔ 210 Benutzerdefiniertes automatisches Programm 7211 ⇔ 220 Benutzerdefiniertes automatisches Programm 8221 ⇔ 230 Benutzerdefiniertes automatisches Programm 9231 ⇔ 255 Benutzerdefiniertes automatisches Programm 10
9	Programmgeschwindigkeit	000 ⇔ 255 Automatische Programmgeschwindigkeit, langsam bis schnell
10	Dimmergeschwindigkeit	000 ⇔ 009 Dimmergeschwindigkeit von Anzeige eingestellt010 ⇔ 029 Dimmer-Geschwindigkeits-Modus aus030 ⇔ 069 Dimmer-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129 Dimmer-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmer-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmer-Geschwindigkeits-Modus 4 (langsamste)

SSP (7 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	R	o	t	000 ⇔ 255 0–100%
3	G	r	ü	n	000 ⇔ 255 0–100%
4	B	l	a	u	000 ⇔ 255 0–100%
5	W	e	i	ß	000 ⇔ 255 0–100%
6 Stroboskop				000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
7	Dimmergeschwindigkeit			000 ⇔ 009 Dimmergeschwindigkeit von Anzeige eingestellt010 ⇔ 029 Dimmer-Geschwindigkeits-Modus aus030 ⇔ 069 Dimmer-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129 Dimmer-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmer-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmer-Geschwindigkeits-Modus 4 (langsamste)

HSIC (7 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Farbton	000 ⇔ 255	0–100%
3	Feine Farbton	000 ⇔ 255	Feinkontrolle (16-Bit)
4	Farbsättigung	000 ⇔ 255	0–100%
5 Farbtemperatur		000 ⇔ 010 Keine Funktion011 ⇔ 030 Weiß031 ⇔ 050 Weiß051 ⇔ 070 Weiß071 ⇔ 090 Weiß091 ⇔ 110 Weiß111 ⇔ 130 Weiß131 ⇔ 150 Weiß151 ⇔ 170 Weiß171 ⇔ 190 Weiß191 ⇔ 210 Weiß211 ⇔ 230 Weiß231 ⇔ 255 Weiß
6 Stroboskop		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
7	Dimmergeschwindigkeit	000 ⇔ 009 Dimmergeschwindigkeit von Anzeige eingestellt010 ⇔ 029 Dimmer-Geschwindigkeits-Modus aus030 ⇔ 069 Dimmer-Geschwindigkeits-Modus 1 (schnellste)070 ⇔ 129 Dimmer-Geschwindigkeits-Modus 2130 ⇔ 189 Dimmer-Geschwindigkeits-Modus 3190 ⇔ 255 Dimmer-Geschwindigkeits-Modus 4 (langsamste)
