BEDIENUNGSANLEITUNG COLORado Solo Batten 4 Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des COLORado Solo Batten 4 finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden. Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
Dieses Geräts eignet sich nicht für eine permanente Installation im Außenbereich an Orten mit extremen Umweltbedingungen. Dies beinhaltet insbesondere:
Exposition gegenüber Meeres-/salzhaltigen Umgebungen (innerhalb von 5 km eines salzhaltigen Gewässers).
Orte, an denen die normalen Niedrigst- oder Höchsttemperaturen außerhalb des im Handbuch angegebenen Temperaturbereichs liegen.
Orte, die überflutet oder zugeschneit werden können.
Sonstige Bereiche, in denen das Produkt einer großen Strahlung oder ätzenden Substanzen ausgesetzt ist.

- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

- Dieses Gerät darf NICHT in Wasser eingetaucht werden (IP65). Eine regelmäßige Verwendung dieses Geräts im Freien ist möglich.

• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.

- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Die zulässige Mindesttemperatur für den Start beträgt -20 °C. Starten Sie das Gerät nicht bei niedrigeren Temperaturen.

• Die minimal zulässige Umgebungstemperatur beträgt -30 °C. Nehmen Sie das Gerät nicht bei niedrigeren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• COLORado Solo Batten 4 mit Blendschutz

- Omega-Hängebügel

- Seetronic Powerkon IP65 Netzkabel

- Schnellanleitung

- Wandwaschfilter

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 14 COLORado Solo Batten 4-Geräte bei 120 V AC, 24 Geräte bei 208 V AC, oder 26 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb Grün/Gelb		Grün

Chauvet COLORado Solo Batten 4 - Serienschaltung der Geräte - 1

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
Vergewissern Sie sich bei einer Verwendung dieses Geräts im Außenbereich, in der die Schutzart IP65 erforderlich ist, dass Stromkabel der Schutzart IP65 (oder höher) verwendet werden und nicht genutzte Anschlüsse mit den angebrachten Abdeckungen der Schutzart IP65 gesichert werden.

Signalanschlüsse

Sie können den COLORado Solo Batten 4 per DMX, Ethernet oder beidem mit einem Controller oder einer Controller-Software verbinden. Werden an de mit Art-Net™, und sACN, kompatible Produkte zusammen mit dem COLORado Solo Batten 4 verwendet, können Sie jedes der Produkte innerhalb eines einzigen Netzwerks ansteuern. Informationen zum Anschließen und Konfigurieren des Produkts für diese Signale finden Sie in der Bedienungsanleitung.

Steuerungsmodi

Der COLORado Solo Batten 4 nutzt, DMX, Art-Net™, und sACN zur Steuerung seiner 18 Kontrollpersönlichkeiten reichen von 3-Kanal bis 56-Kanal in 1-Zellen-Modi und 4-Zellen-Modi:

Modus	1-Zelle	4-Zellen
RGB	3	12
RGB EXT	8	27
RGBA	4	16
RGBA EXT	9	31
RGBAW	5	20
RGBAW EXT	10	35
RGBAW Fine	10	40
RGBAW FULL	16	56
HSIC 9	29

DMX-Anschluss

Der COLORado Solo Batten 4 kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

Art-Net™-Verbindung

Art-Net™ ist ein Ethernet-Protokoll, das mit TCP/IP eine große Menge an DMX512-Daten über ein großes Netzwerk an eine Neutrik® etherCON® RJ45-Verbindung überträgt. Das Dokument des Art-Net™-Protokolls können Sie unter www.chauvetprofessional.com herunterladen. Chauvet Professional empfiehlt für beste Ergebnisse die Verwendung von unicast Art-Net™.

Art-Net™-Design und -Copyright Artistic Licence Holdings Ltd.

sACN-Verbindung

Das auch als ANSI E1.31 bekannte Streaming-ACN ist ein Ethernet-Protokoll, das auf das Layering und die Formatierung von Architecture for Control Networks zurückgreift, um DMX512-Daten "over IP" oder ein anderes mit ACN kompatibles Netzwerk übermittelt.

Master/Slave-Schaltung

Der COLORado Solo Batten 4 verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der COLORado Solo Batten 4 unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

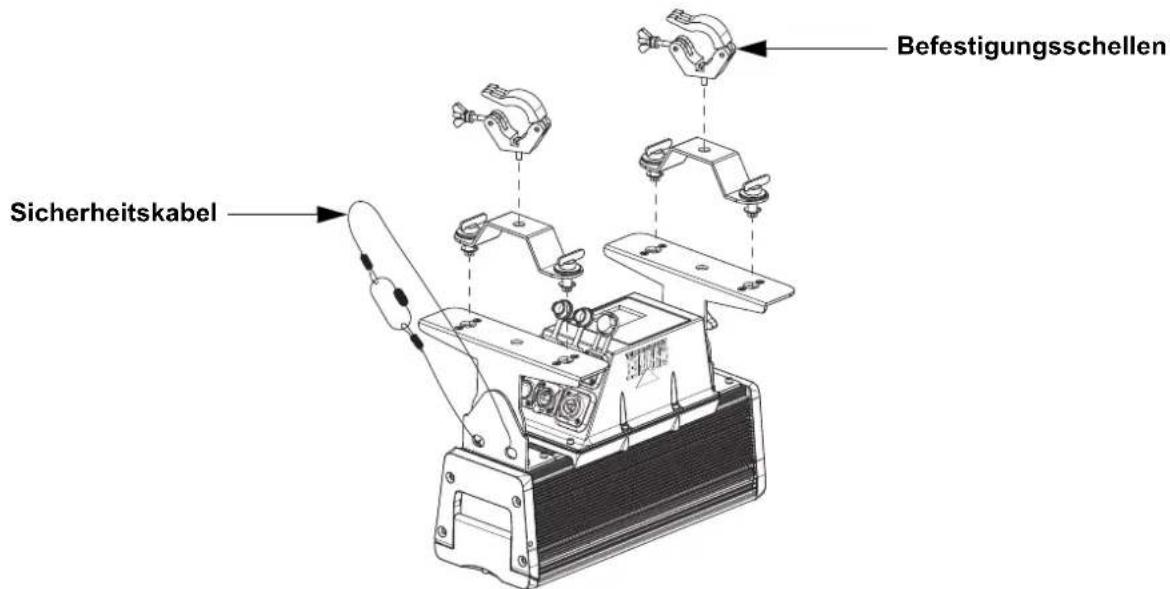

Montageansicht

Chauvet COLORado Solo Batten 4 - Montageansicht - 1

Webserver

Der Zugriff auf den COLORado Solo Batten 4Webserver kann von jedem Computer aus erfolgen, der sich im gleichen Netzwerk wie das Gerät befindet. Er erlaubt einen Netzwerkzugriff auf Systeminformationen, Einstellungen wie das Steuerungsprotokoll und die Startadresse, die Farbausgabetests und die Möglichkeit, das Kennwort für den Webserver zu ändern.

Zugriff auf den Webserver:

Stellen Sie die IP-Adresse des Netzwerks ein, damit es die gleiche erste Ziffer hat wie die IP-Adresse des Geräts.
Geben Sie die IP-Adresse des Geräts in die Browserleiste des Browsers ein.
Geben Sie zur Anmeldung sowohl Benutzername als auch Kennwort (admin) ein.

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt.
	Damit navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der entsprechenden Funktion.
	Damit navigieren Sie sich durch die Menüpunkte nach unten oder verringern den numerischen Wert der entsprechenden Funktion.

Sicherheitscode

Geben Sie nach der entsprechenden Aufforderung den folgenden Sicherheitscode ein, indem Sie diese Tasten betätigen: , , , , .

Dieser Sicherheitscode kann nicht geändert werden und ist nach entsprechender Aufforderung immer zu verwenden.

Farbmakro Wert-Tabelle

DMX-Kanal-Wert Roter Wert Grünwert Blauer Wert				Bernsteinfarbwert	Weißwert
000 ⇔ 010	Keine Funktion	Keine Funktion	Keine Funktion	Keine Funktion	Keine Funktion
011 ⇔ 034 100%	0–100% 0% 0% 0%
035 ⇔ 059 100–0%	100% 0% 0% 0% 0%
060 ⇔ 084 0%	100% 0–100% 0% 0%
085 ⇔ 109 0%	100–0% 100% 0% 0%
110 ⇔ 134	0–100%	0%	100%	0%	0%
135 ⇔ 159	100% 0% 100–0% 0% 0%
160 ⇔ 184	100% 0–100%	0–100% 0% 0%
185 ⇔ 209 100–0%	100–0% 100% 0% 0%
210 ⇔ 255	100% 100%	100% 100% 100%

Farbtemperatur-Tabelle

DMX-Kanal-Wert	Farbtemperatur
000 ⇔ 010	Keine Funktion
011 ⇔ 028	1800K
029 ⇔ 046	2200K
047 ⇔ 064	2700K
065 ⇔ 082	3000K
083 ⇔ 100	3200K
101 ⇔ 118	3500K
119 ⇔ 136	4000K
137 ⇔ 154	4200K
155 ⇔ 172	4500K
173 ⇔ 190	5600K
191 ⇔ 208	6000K
209 ⇔ 226	6500K
227 ⇔ 244	7200K
245 ⇔ 255	8000K

Chauvet COLORado Solo Batten 4 - Sicherheitscode - 1

Die oben genannten Farbtemperaturen sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu einer Wolframlampe mit spezifizierter Farbtemperatur. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Menüstruktur

Hauptebene Programmierebenen Beschreibung
Protocol	DMX512		Wählt das Steuerungsprotokoll aus
	Art-Net
	Art-Net to DMX
	sACN
Start Address	1-510*		Wählt die DMX-Adresse aus (der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
Personality	1 Cell	1 Cell - RGB 3-Kanal: RGB
		1 Cell - RGB EXT	8-Kanal: 16-Bit Dimmer, RGB, Farbmakro, Farbtemperatur, Stroboskopeffekt
		1 Cell - RGBA 4-Kanal: RRGBB
		1 Cell - RGBA EXT	9-Kanal: 16-Bit Dimmer, RRGBB, Farbmakro, Farbtemperatur, Stroboskopeffekt
		1 Cell - RGBAW 5-Kanal: RGBBW
		1 Cell - RGBAW EXT	10-Kanal: 16-Bit Dimmer, RGBBW, Farbmakro, Farbtemperatur, Stroboskopeffekt
		1 Cell - RGBAW Fine 10-Kanal: 16-Bit RGBBW
		1 Cell - RGBAW FULL	16-Kanal: 16-Bit Dimmer, 16-Bit RGBBW, Farbmakro, Farbtemperatur, Stroboskopeffekt, Dimmer-Geschwindigkeit
		1 Cell - HSIC	9-Kanal: Dimmer, 16-Bit Farbton, Farbsättigung, Stroboskopeffekt, Farbmakro, Farbtemperatur, Dimmer-Geschwindigkeit, GN-Sättigung
		1 Cell RGBAW Basic	13-Kanal: 16-Bit Dimmer, RGBBW, Farbmakro, Farbtemperatur, Stroboskopeffekt, automatische Programme, automatische Geschwindigkeit, automatische Verzögerung
	4 Cell	4 Cell - RGB 12-Kanal (4-Zellen): RGB
		4 Cell - RGB EXT	27-Kanal (4-Zellen): 16-Bit Dimmer, RGB, Farbmakro, Farbtemperatur, Stroboskopeffekt
		4 Cell - RGBA 16-Kanal (4-Zellen): RRGBB
		4 Cell - RGBA EXT	31-Kanal (4-Zellen): 16-Bit Dimmer, RRGBB, Farbmakro, Farbtemperatur, Stroboskopeffekt
		4 Cell - RGBAW 20-Kanal (4-Zellen): RGBBW
		4 Cell - RGBAW EXT	35-Kanal (4-Zellen): 16-Bit Dimmer, RGBBW, Farbmakro, Farbtemperatur, Stroboskopeffekt
		4 Cell - RGBAW Fine 40-Kanal (4-Zellen): 16-Bit RGBBW
		4 Cell - RGBAW FULL	56-Kanal (4-Zellen): 16-Bit Dimmer, 16-Bit RGBBW, Farbmakro, Farbtemperatur, Stroboskopeffekt, Dimmer-Geschwindigkeit
		4 Cell - HSIC	29-Kanal (4-Zellen): Dimmer, 16-Bit Farbton, Farbsättigung, Stroboskopeffekt, Farbmakro, Farbtemperatur, Dimmer-Geschwindigkeit
Network	Net Switch	2.x.x.x	Legt das Netzwerk auf eine voreingestellte 2.x.x.x IP-Adresse fest
		10.x.x.x	Legt das Netzwerk auf eine voreingestellte 10.x.x.x IP-Adresse fest
	IP Mode	Default IP Standard-IP-Adresse
		Custom IP	Stellt die IP-Adresse manuell ein
	Universe	000-255 (Art-NetTM/DMX) oder 001-256 (sACN)	Stellt die Umgebung für Art-NetTM oder sACN ein

Hauptebene Programmierebenen Beschreibung
Output Setting	Power Mode				Meidet übermäßig hohe Temperaturen durch Anpassung des Intensitätsausgang
	Steady Mode				Verwendet einen niedrigeren Intensitätsausgang mit konstanter Rate, um übermäßig hohe Temperaturen zu vermeiden
Static Colors	Preset Colors	Color 1-14	0-100%		Voreingestellte statische Farben
	Color Temperature Presets	White 1-14	Voreingestellte Farbtemperaturen
	Manual Color Mixer	Red Red	0-255		Kombiniert rote, grüne, blaue, bernsteinfarbene und weiße Farben zu einer benutzerdefinierten Farbe
		Green Green	0-255
		Blue Blue	0-255
		Amber Amber	0-255
		White White	0-255
Auto Programs	Run	Auto 1-10		0-100%	Wählt das Auto-Programm und die Programm-Geschwindigkeit aus
		User Program 1-10
	Edit	User Program 1-10	Scene 01-30	Red 0-255	Wählt ein Benutzer-Programm und bearbeitet es
				Green 0-255
				Blue 0-255
				Amber 0-255
				White 0-255
				Strobe 0-255
Master/Slave	Master DMX-Modus (Master)
	Slave Slave-Modus
Dimmer Mode	Off Linear dimmer
	Dimmer 1-4				Dimmungskurven Dimmer 1 (schnell) nach Dimmer 4 (langsam)
LED Frequency	600Hz				Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25000Hz
Cell Order	1 - 4(Left to Right)				Wählt die Reihenfolge der Zellen
	4 - 1(Right to Left)
Settings	**** (Enter Passcode)	DMX Error/Loss	Hold Last		Geht bei Verlust der DMX-Steuerung mit dem letzten Befehl weiter
			Blackout		Verdunkelung bei Verlust von DMX aus
		Display Backlight Timeout	On		Hintergrundbeleuchtung der Anzeige immer an
			10s		Damit wird die Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
			20s		Damit wird die Anzeige nach 20 Sekunden Inaktivität ausgeschaltet
			30s		Damit wird die Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
		Display Passcode	On		Damit wird die Anzeige gesperrt (Passwort lautet,,),,
			Off

Hauptebene	Programmierebenen		Beschreibung
Information	Fixture Hours	____:_:____	Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	Firmware Version V_._	Zeigt die aktuelle Firmware-Version an
	Device Label	Colorado Solo Batten 4	Zeigt den Produktnamen für RDM an
	Device UID	____._	Zeigt die Geräte-UID an
	MAC Address____._	____._Zeigt die MAC-Adresse
Factory Reset	****(Enter Passcode)	No	Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
		Yes

4-Zellen-DMX-Werte

4 Cell HSIC (29 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer 1	000 ⇔ 255	0–100%
2	Farbton 1	000 ⇔ 255	0–100%
3	Feine Farbton 1	000 ⇔ 255	0–100%
4	Farbsättigung 1	000 ⇔ 255	0–100%
5 Stroboskop 1		000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
6	Farbmakros 1	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
7	Farbtemperaturen 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
8	Dimmer 2	000 ⇔ 255	0–100%
9	Farbton 2	000 ⇔ 255	0–100%
10	Feine Farbton 2	000 ⇔ 255	0–100%
11	Farbsättigung 2	000 ⇔ 255	0–100%
12	Stroboskop 2	000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
13	Farbmakros 2	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
14	Farbtemperaturen 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
15	Dimmer 3	000 ⇔ 255	0–100%
16	Farbton 3	000 ⇔ 255	0–100%
17	Feine Farbton 3	000 ⇔ 255	0–100%
18	Farbsättigung 3	000 ⇔ 255	0–100%
19	Stroboskop 3	000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keine Function
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
20	Farbmakros 3	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
21	Farbtemperaturen 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
22	Dimmer 4	000 ⇔ 255	0–100%
23	Farbton 4	000 ⇔ 255	0–100%
24	Feine Farbton 4	000 ⇔ 255	0–100%
25	Farbsättigung 4	000 ⇔ 255	0–100%
Kanal Funktion Wert Prozent/Einstellung
26 Stroboskop 4	Farbmakros 4	000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
27	Farbmakros 4	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
28	Farbtemperaturen 4	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
29	Dimmergeschwindigkeit	000 ⇔ 009	Dimmergeschwindigkeit von Anzeige eingestellt
		010 ⇔ 029	Dimmer-Geschwindigkeits-Modus aus
		030 ⇔ 069	Dimmer-Geschwindigkeits-Modus 1 (schnellste)
		070 ⇔ 129	Dimmer-Geschwindigkeits-Modus 2
		130 ⇔ 189	Dimmer-Geschwindigkeits-Modus 3
		190 ⇔ 255	Dimmer-Geschwindigkeits-Modus 4 (langsamste)

4 Cell RGBAW FUL (56 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Feine Rot 1	000 ⇔ 255	0–100%
5	Grün 1	000 ⇔ 255	0–100%
6	Feine Grün 1	000 ⇔ 255	0–100%
7	Blau 1	000 ⇔ 255	0–100%
8	Feine Blau 1	000 ⇔ 255	0–100%
9	Bernsteinfarben 1	000 ⇔ 255	0–100%
10	Feine Bernsteinfarben 1	000 ⇔ 255	0–100%
11	Weiß 1	000 ⇔ 255	0–100%
12	Feine Weiß 1	000 ⇔ 255	0–100%
13	Farbmakros 1	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
14	Farbtemperaturen 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
15 Stroboskop 1		000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
16	Rot 2	000 ⇔ 255	0–100%
17	Feine Rot 2	000 ⇔ 255	0–100%
18	Grün 2	000 ⇔ 255	0–100%
19	Feine Grün 2	000 ⇔ 255	0–100%
20	Blau 2	000 ⇔ 255	0–100%
21	Feine Blau 2	000 ⇔ 255	0–100%
22	Bernsteinfarben 2	000 ⇔ 255	0–100%
23	Feine Bernsteinfarben 2	000 ⇔ 255	0–100%
24	Weiß 2	000 ⇔ 255	0–100%
25	Feine Weiß 2	000 ⇔ 255	0–100%
26	Farbmakros 2	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
27	Farbtemperaturen 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
28 Stroboskop 2		000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keines Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
29	Rot 3	000 ⇔ 255	0–100%
Kanal	Funktion	Wert	Prozent/Einstellung
30 Feine Rot 3 000 ⇔ 255 0–100%
31 Grün 3 000 ⇔ 255 0–100%
32 Feine Grün 3 000 ⇔ 255 0–100%
33 Blau 3 000 ⇔ 255 0–100%
34 Feine Blau 3 000 ⇔ 255 0–100%
35 Bernsteinfarben 3 000 ⇔ 255 0–100%
36	Feine Bernsteinfarben 3	000 ⇔ 255	0–100%
37 Weiß 3 000 ⇔ 255 0–100%
38 Feine Weiß 3 000 ⇔ 255 0–100%
39	Farbmakros 3	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
40	Farbtemperaturen 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
41 Stroboskop 3		000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
42 Rot 1 000 ⇔ 255 0–100%
43 Feine Rot 1 000 ⇔ 255 0–100%
44 Grün 1 000 ⇔ 255 0–100%
45 Feine Grün 1 000 ⇔ 255 0–100%
46 Blau 1 000 ⇔ 255 0–100%
47 Feine Blau 1 000 ⇔ 255 0–100%
48 Bernsteinfarben 1 000 ⇔ 255 0–100%
49	Feine Bernsteinfarben 1	000 ⇔ 255	0–100%
50 Weiß 1 000 ⇔ 255 0–100%
51 Feine Weiß 1 000 ⇔ 255 0–100%
52	Farbmakros 1	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
53	Farbtemperaturen 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
54 Stroboskop 1		000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keines Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
55 Stroboskop alle		000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keiness Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
56	Dimmergeschwindigkeit	000 ⇔ 009	Dimmergeschwindigkeit von Anzeige eingestellt
		010 ⇔ 029	Dimmer-Geschwindigkeits-Modus aus
		030 ⇔ 069	Dimmer-Geschwindigkeits-Modus 1 (schnellste)
		070 ⇔ 129	Dimmer-Geschwindigkeits-Modus 2
		130 ⇔ 189	Dimmer-Geschwindigkeits-Modus 3
		190 ⇔ 255	Dimmer-Geschwindigkeits-Modus 4 (langsamste)

4 Cell RGBAW FIN (40 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	R o t	1	000 ⇔ 255 0–100%
2 Feine Rot 1 000 ⇔ 255 0–100%
3	G r ü n	1	000 ⇔ 255 0–100%
4 Feine Grün 1 000 ⇔ 255 0–100%
5	B l a u	1	000 ⇔ 255 0–100%
6 Feine Blau 1 000 ⇔ 255 0–100%
7 Bernsteinfarben 1 000 ⇔ 255 0–100%
8	Feine Bernsteinfarben 1	000 ⇔ 255	0–100%
9	W e i β	1	000 ⇔ 255 0–100%
10	Feine Weiß 1	000 ⇔ 255	0–100%
11	Rot 2	000 ⇔ 255	0–100%
12	Feine Rot 2	000 ⇔ 255	0–100%
13	Grün 2	000 ⇔ 255	0–100%
14	Feine Grün 2	000 ⇔ 255	0–100%
15	Blau 2	000 ⇔ 255	0–100%
16	Feine Blau 2	000 ⇔ 255	0–100%
17	Bernsteinfarben 2	000 ⇔ 255	0–100%
18	Feine Bernsteinfarben 2	000 ⇔ 255	0–100%
19	Weiß 2	000 ⇔ 255	0–100%
20	Feine Weiß 2	000 ⇔ 255	0–100%
21	Rot 3	000 ⇔ 255	0–100%
22	Feine Rot 3	000 ⇔ 255	0–100%
23	Grün 3	000 ⇔ 255	0–100%
24	Feine Grün 3	000 ⇔ 255	0–100%
25	Blau 3	000 ⇔ 255	0–100%
26	Feine Blau 3	000 ⇔ 255	0–100%
27	Bernsteinfarben 3	000 ⇔ 255	0–100%
28	Feine Bernsteinfarben 3	000 ⇔ 255	0–100%
29	Weiß 3	000 ⇔ 255	0–100%
30	Feine Weiß 3	000 ⇔ 255	0–100%
31	Rot 4	000 ⇔ 255	0–100%
32	Feine Rot 4	000 ⇔ 255	0–100%
33	Grün 4	000 ⇔ 255	0–100%
34	Feine Grün 4	000 ⇔ 255	0–100%
35	Blau 4	000 ⇔ 255	0–100%
36	Feine Blau 4	000 ⇔ 255	0–100%
37	Bernsteinfarben 4	000 ⇔ 255	0–100%
38	Feine Bernsteinfarben 4	000 ⇔ 255	0–100%
39	Weiß 4	000 ⇔ 255	0–100%
40	Feine Weiß 4	000 ⇔ 255	0–100%

4 Cell RGBAW EXT (35 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	R o t	1	000 ⇔ 255 0–100%
4	G r ü n	1	000 ⇔ 255 0–100%
5	B l a u	1	000 ⇔ 255 0–100%
6	B e r n	s t	e i n f a r b e n
7	W e i B	1	000 ⇔ 255 0–100%
8	Farbmakros 1	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
9	Farbtemperaturen 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
10	Stroboskop 1	000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
11	Rot 2	000 ⇔ 255	0–100%
12	Grün 2	000 ⇔ 255	0–100%
13	Blau 2	000 ⇔ 255	0–100%
14	Bernsteinfarben 2	000 ⇔ 255	0–100%
15	Weiß 2	000 ⇔ 255	0–100%
16	Farbmakros 2	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
17	Farbtemperaturen 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
18	Stroboskop 2	000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 199	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
19	Rot 3	000 ⇔ 255	0–100%
20	Grün 3	000 ⇔ 255	0–100%
21	Blau 3	000 ⇔ 255	0–100%
22	Bernsteinfarben 3	000 ⇔ 255	0–100%
23	Weiß 3	000 ⇔ 255	0–100%
24	Farbmakros 3	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
25	Farbtemperaturen 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
26	Stroboskop 3	000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 169	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
27	Rot 4	000 ⇔ 255	0–100%
28	Grün 4	000 ⇔ 255	0–100%
29	Blau 4	000 ⇔ 255	0–100%
30	Bernsteinfarben 4	000 ⇔ 255	0–100%
31	Weiß 4	000 ⇔ 255	0–100%
32	Farbmakros 4	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
33	Farbtemperaturen 4	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
34	Stroboskop 4	000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 179	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell

Kanal Funktion Wert Prozent/Einstellung
35 Stroboskop alle	000 ⇔ 009	Keine Funktion
	010 ⇔ 099	Stroboskop, von langsam nach schnell
	100 ⇔ 109	Keine Funktion
	110 ⇔ 179	Blitzeffekt, langsam nach schnell
	180 ⇔ 189	Keine Funktion
	190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell

4 Cell RGBAW (20 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	1	000 ⇔ 255 0–100%
2	G	r	ü n	1	000 ⇔ 255 0–100%
3	B	l	a u	1	000 ⇔ 255 0–100%
4 Bernsteinfarben 1 000 ⇔ 255 0–100%
5	W	e	i β	1	000 ⇔ 255 0–100%
6	R	o	t	2	000 ⇔ 255 0–100%
7	G	r	ü n	2	000 ⇔ 255 0–100%
8	B	l	a u	2	000 ⇔ 255 0–100%
9 Bernsteinfarben 2 000 ⇔ 255 0–100%
10 Weiß 2 000 ⇔ 255 0–100%
11	Rot 3			000 ⇔ 255	0–100%
12 Grün 3 000 ⇔ 255 0–100%
13	Blau 3			000 ⇔ 255	0–100%
14	Bernsteinfarben 3			000 ⇔ 255	0–100%
15 Weiß 3 000 ⇔ 255 0–100%
16	Rot 4			000 ⇔ 255	0–100%
17 Grün 4 000 ⇔ 255 0–100%
18	Blau 4			000 ⇔ 255	0–100%
19	Bernsteinfarben 4			000 ⇔ 255	0–100%
20 Weiß 4 000 ⇔ 255 0–100%

4 Cell RGBA EXT (31 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3	R o t	1	000 ⇔ 255 0–100%
4	G r ü n	1	000 ⇔ 255 0–100%
5	B l a u	1	000 ⇔ 255 0–100%
6 Bernsteinfarben 1 000 ⇔ 255 0–100%
7	Farbmakros 1	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
8	Farbtemperaturen 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
9 Stroboskop 1		000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
10	Rot 2	000 ⇔ 255	0–100%
11	Grün 2	000 ⇔ 255	0–100%
12	Blau 2	000 ⇔ 255	0–100%
13	Bernsteinfarben 2	000 ⇔ 255	0–100%
14	Farbmakros 2	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
15	Farbtemperaturen 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
Kanal	Funktion	Wert	Prozent/Einstellung
16 Stroboskop 2		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell
17 Rot	3 000 ⇔ 255 0–100%
18 Grün	3 000 ⇔ 255 0–100%
19 Blau	3 000 ⇔ 255 0–100%
20 Bernsteinfarben	3 000 ⇔ 255 0–100%
21	Farbmakros 3	000 ⇔ 255 Siehe Farbmakro Wert-Tabelle
22	Farbtemperaturen 3	000 ⇔ 255 Siehe Farbtemperatur-Tabelle
23 Stroboskop 3		000 ⇔ 009 Keine Funktion010 ⇔ 099 Stroboskop, von langsam nach schnell100 ⇔ 109 Keine Funktion110 ⇔ 179 Blitzeffekt, langsam nach schnell180 ⇔ 189 Keine Funktion190 ⇔ 255 Zufalls-Stroboskop, langsam nach schnell

4 Cell RGBA (16 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	R o t	1	000 ⇔ 255 0–100%
2	G r ü n	1	000 ⇔ 255 0–100%
3	B l a u	1	000 ⇔ 255 0–100%
4 Bernsteinfarben 1 000 ⇔ 255 0–100%
5	R o t	2	000 ⇔ 255 0–100%
6	G r ü n	2	000 ⇔ 255 0–100%
7	B l a u	2	000 ⇔ 255 0–100%
8 Bernsteinfarben 2 000 ⇔ 255 0–100%
9	R o t	3	000 ⇔ 255 0–100%
10 Grün 3 000 ⇔ 255 0–100%
11	Blau 3	000 ⇔ 255	0–100%
12 Bernsteinfarben 3 000 ⇔ 255 0–100%
13	Rot 4	000 ⇔ 255	0–100%
14 Grün 4 000 ⇔ 255 0–100%
15	Blau 4	000 ⇔ 255	0–100%
16 Bernsteinfarben 4 000 ⇔ 255 0–100%

4 Cell RGB EXT (27 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3	R o t	1	000 ⇔ 255 0–100%
4	G r ü n	1	000 ⇔ 255 0–100%
5	B l a u	1	000 ⇔ 255 0–100%
6	Farbmakros 1	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
7	Farbtemperaturen 1	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
8 Stroboskop 1		000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
9	R o t	2	000 ⇔ 255 0–100%
10 Grün 2 000 ⇔ 255 0–100%
11	Blau 2	000 ⇔ 255	0–100%
12	Farbmakros 2	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
13	Farbtemperaturen 2	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
14 Stroboskop 2		000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keines Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
15	Rot 3	000 ⇔ 255	0–100%
16 Grün 3 000 ⇔ 255 0–100%
17	Blau 3	000 ⇔ 255	0–100%
18	Farbmakros 3	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
19	Farbtemperaturen 3	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
20 Stroboskop 3		000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keiness Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
Kanal	Funktion	Wert	Prozent/Einstellung
21 Rot	4 000 ⇔ 255 0–100%
22 Grün	4 000 ⇔ 255 0–100%
23 Blau	4 000 ⇔ 255 0–100%
24	Farbmakros 4	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
25	Farbtemperaturen 4	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
26 Stroboskop 4		000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
27 Stroboskop alle		000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keines Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell

4 Cell RGB (12 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	R o t	1	000 ⇔ 255 0–100%
2	Grün 1	000 ⇔ 255	0–100%
3	Blau 1	000 ⇔ 255	0–100%
4	R o t	2	000 ⇔ 255 0–100%
5	Grün 2	000 ⇔ 255	0–100%
6	Blau 2	000 ⇔ 255	0–100%
7	R o t	3	000 ⇔ 255 0–100%
8	Grün 3	000 ⇔ 255	0–100%
9	Blau 3	000 ⇔ 255	0–100%
10 Rot 4 000 ⇔ 255 0–100%
11 Grün 4 000 ⇔ 255 0–100%
12 Blau 4 000 ⇔ 255 0–100%

1-Zellen-DMX-Wert

1 Cell RGBAW Basic (13 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	R o t	000 ⇔ 255 0–100%
4	G r ü n	000 ⇔ 255 0–100%
5	B l a u	000 ⇔ 255 0–100%
6 Bern steinfarben 000 ⇔ 255 0–100%
7	W e i β	000 ⇔ 255 0–100%
8	Farbmakros	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
9	Farbtemperaturen	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
10	Stroboskop	000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
11	Automatische Programme	000 ⇔ 040	Keine Funktion
		041 ⇔ 050	Auto1
		051 ⇔ 060	Auto2
		061 ⇔ 070	Auto3
		071 ⇔ 080	Auto4
		081 ⇔ 090	Auto5
		091 ⇔ 100	Auto6
		101 ⇔ 110	Auto7
		111 ⇔ 120	Auto8
		121 ⇔ 130	Auto9
		131 ⇔ 140	Auto10
		141 ⇔ 150	Program1
		151 ⇔ 160	Program2
		161 ⇔ 170	Program3
		171 ⇔ 180	Program4
		181 ⇔ 190	Program5
		191 ⇔ 200	Program6
		201 ⇔ 210	Program7
		211 ⇔ 220	Program8
		221 ⇔ 230	Program9
		231 ⇔ 240	Program10
12	Auto Geschwindigkeit	000 ⇔ 255	Automatische Geschwindigkeitsanpassung
13	Auto Verzögerung	000 ⇔ 255	Automatische Einstellung der Programmverzögerung

1 Cell HSIC (9 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2	F a r b	t o	n	000 ⇌ 255 0–100%
3 Feine Farbton 000 ⇌ 255 0–100%
4 Farbsättigung 000 ⇌ 255 0–100%
5 Stroboskop		000 ⇌ 009	Keine Funktion
		010 ⇌ 099	Stroboskop, von langsam nach schnell
		100 ⇌ 109	Keine Funktion
		110 ⇌ 179	Blitzeffekt, langsam nach schnell
		180 ⇌ 189	Keine Funktion
		190 ⇌ 255	Zufalls-Stroboskop, langsam nach schnell
6	Farbmakros	000 ⇌ 255	Siehe Farbmakro Wert-Tabelle
7	Farbtemperaturen	000 ⇌ 255	Siehe Farbtemperatur-Tabelle
8	Dimmergeschwindigkeit	000 ⇌ 009	Dimmergeschwindigkeit von Anzeige eingestellt
		010 ⇌ 029	Dimmer-Geschwindigkeits-Modus aus
		030 ⇌ 069	Dimmer-Geschwindigkeits-Modus 1 (schnellste)
		070 ⇌ 129	Dimmer-Geschwindigkeits-Modus 2
		130 ⇌ 189	Dimmer-Geschwindigkeits-Modus 3
		190 ⇌ 255	Dimmer-Geschwindigkeits-Modus 4 (langsamste)
9 GN-Sättigung		000 ⇌ 010	Keine Funktion
		011 ⇌ 029	Voll minus grün
		030 ⇌ 069	-99% bis -1%
		070 ⇌ 129	Keine Funktion
		130 ⇌ 189	1% bis 99%
		190 ⇌ 255	Voll plus grün

1 Cell RGBAW FUL (16 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	Rot	000 ⇔ 255	0–100%
4	Feine Rot	000 ⇔ 255	0–100%
5	Grün	000 ⇔ 255	0–100%
6	Feine Grün	000 ⇔ 255	0–100%
7	Blau	000 ⇔ 255	0–100%
8	Feine Blau	000 ⇔ 255	0–100%
9	Bernsteinfarben	000 ⇔ 255	0–100%
10	Feine Bernsteinfarben	000 ⇔ 255	0–100%
11	Weiß	000 ⇔ 255	0–100%
12	Feine Weiß	000 ⇔ 255	0–100%
13	Farbmakros	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
14	Farbtemperaturen	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
15	Stroboskop	000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell
16	Dimmergeschwindigkeit	000 ⇔ 009	Dimmergeschwindigkeit von Anzeige eingestellt
		010 ⇔ 029	Dimmer-Geschwindigkeits-Modus aus
		030 ⇔ 069	Dimmer-Geschwindigkeits-Modus 1 (schnellste)
		070 ⇔ 129	Dimmer-Geschwindigkeits-Modus 2
		130 ⇔ 189	Dimmer-Geschwindigkeits-Modus 3
		190 ⇔ 255	Dimmer-Geschwindigkeits-Modus 4 (langsamste)

1 Cell RGBAW FIN (10 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	000 ⇔ 255 0–100%
2 Feine Rot 000 ⇔ 255 0–100%
3	G	r	ü n	000 ⇔ 255 0–100%
4	F	e	i n	e	G	r	ü n
5	B	l	a u	000 ⇔ 255 0–100%
6	F	e	i n	e	B	l	a u
7 Bernsteinfarben 000 ⇔ 255 0–100%
8	Feine Bernsteinfarben			000 ⇔ 255	0–100%
9	W	e	i β	000 ⇔ 255 0–100%
10	Feine Weiß			000 ⇔ 255	0–100%

1 Cell RGBAW EXT (10 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3	R o t	000 ⇔ 255	0–100%
4	G r ü n	000 ⇔ 255	0–100%
5	B l a u	000 ⇔ 255	0–100%
6 Bernsteinfarben 000 ⇔ 255 0–100%
7	W e i β	000 ⇔ 255	0–100%
8	Farbmakros	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
9	Farbtemperaturen	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
10	Stroboskop	000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell

1 Cell RGBAW (5 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	000 ⇔ 255 0–100%
2	G	r	ü n	000 ⇔ 255 0–100%
3	B	l	a u	000 ⇔ 255 0–100%
4 Bernsteinfarben 000 ⇔ 255 0–100%
5	W	e	i β	000 ⇔ 255 0–100%

1 Cell RGBA EXT (9 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	R o t	000 ⇔ 255 0–100%
4	G r ü n	000 ⇔ 255 0–100%
5	B l a u	000 ⇔ 255 0–100%
6	B e r n	s t	e i n f a r b e n
7	Farbmakros	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
8	Farbtemperaturen	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
9 Stroboskop		000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell

1 Cell RGBA (4 Kanäle)

Kanal Funktion Wert Prozent/Einstellung

Rot

000 ⇌ 255

0–100%

Grün

000 ⇌ 255

0–100%

Blau

000 ⇌ 255

0–100%

1 Cell RGB EXT (8 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	Rot	000 ⇔ 255	0–100%
4	Grün	000 ⇔ 255	0–100%
5	Blau	000 ⇔ 255	0–100%
6	Farbmakros	000 ⇔ 255	Siehe Farbmakro Wert-Tabelle
7	Farbtemperaturen	000 ⇔ 255	Siehe Farbtemperatur-Tabelle
8 Stroboskop		000 ⇔ 009	Keine Funktion
		010 ⇔ 099	Stroboskop, von langsam nach schnell
		100 ⇔ 109	Keine Funktion
		110 ⇔ 179	Blitzeffekt, langsam nach schnell
		180 ⇔ 189	Keine Funktion
		190 ⇔ 255	Zufalls-Stroboskop, langsam nach schnell

1 Cell RGB (3 Kanäle)

Kanal Funktion Wert Prozent/Einstellung
1	Rot	000 ⇔ 255	0–100%
2	Grün	000 ⇔ 255	0–100%
3	Blau	000 ⇔ 255	0–100%

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: FRtech@chauvetlighting.fr

Germany Website: www.chauvetprofessional.eu

Voice: +49 421 62 60 20

Chauvet Mexico

Inhaltsverzeichnis Klicken Sie auf einen Titel, um darauf zuzugreifen

Über diese Schnellanleitung
Haftungsausschluss
EINGESCHRÄNKTE GARANTIE
ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.
Sicherheitshinweise
FCC-Konformität
Kontakt
Packungsinhalt
Wechselstrom
Serienschaltung der Geräte
Signalanschlüsse
Steuerungsmodi
DMX-Anschluss
Art-Net™-Verbindung
sACN-Verbindung
Master/Slave-Schaltung
Montage
Montageansicht
Webserver
Sicherheitscode
4-Zellen-DMX-Werte
1-Zellen-DMX-Wert
Cell RGBAW Basic (13 Kanäle)
Chauvet Mexico

Handbuch-Assistent

Angetrieben von Anthropic

Warten auf Ihre Nachricht

Produktinformationen

Marke : Chauvet

Modell : COLORado Solo Batten 4

Kategorie : Heizung
