MANUAL DE USUARIO COLORado Solo Batten 4 Chauvet

La Guía de Referencia Rápida (GRR) del COLORado Solo Batten 4 contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• NO mire a la fuente de luz cuando el producto esté encendido.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

• No apto para la instalación permanente en exteriores en lugares con condiciones ambientales extremas. Estas incluyen, sin limitarse a ellas:

• Exposición a un ambiente marino/salino (a menos de 4,8 km de una masa de agua salada).

• Cuando las temperaturas máxima o mínima habituales del lugar superan los rangos de temperatura en este manual.
• Lugares proclives a inundaciones o a ser sepultados por la nieve.
• Otras zonas en las que el producto esté expuesto a radiación extrema o sustancias cáusticas.

- USE un cable de seguridad cuando monte este producto en lo alto.

- NO sumerja este producto (IP65). La operación normal en exteriores es correcta.

• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.

- NO conecte este producto a un atenuador o reostato.

- Conecte este producto SOLO a un circuito con toma de tierra y protegido.

- Use SOLAMENTE los soportes de colgar/montar para mover este producto.

- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

- La temperatura de inicio máxima es de -4 °F (-20 °C). No ponga en funcionamiento el producto a temperaturas más bajas.

- La temperatura ambiente mínima es de -22 °F (-30 °C). No haga funcionar el producto a temperaturas más bajas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El Funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potesdad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

• COLORado Solo Batten 4 con pantalla antirreflectante
- Cable de alimentación Seetronic Powerkon IP65
• Colada de la pared de filtro

- Soportes Omega

- Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Alimentación en Cadena

Puede enlazar hasta 14 productos COLORado Solo Batten 4 a 120 V, 24 productos a 208 V o 26 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• Cuando utilice este producto en exteriores, use cables de datos y alimentación con protección IP65 (o superior). Asegúrese de proteger los puertos de datos y alimentación que no se usen colocando tapas IP65.

Conexiones de señal

Puede enlazar el COLORado Solo Batten 4 a un controlador o software controlador usando una conexión DMX o una conexión Ethernet. Si está usando otros productos compatibles con Art-Net™ o sACN, el COLORado Solo Batten 4, puede controlar cada uno individualmente en una sola red. Consulte el Manual de usuario para obtener información sobre cómo conectar y configurar el producto para estas señales.

Personalidades de control

El COLORado Solo Batten 4 utiliza DMX, Art-Net™ y sACN para sus 18 personalidades de control, que van de 3 canales a 56 canales en modos de 1 celda y modos de 4 celdas:

Modo 1 celda	4 celdas
RGB	3	12
RGB EXT 8	27
RGBA	4	16
RGBA EXT	9	31
RGBAW	5	20
RGBAW EXT	10	35
RGBAW Fine	10	40
RGBAW FULL	16	56
HSIC	9	29

Conexión DMX

El COLORado Solo Batten 4 funcionará con un controlador DMX usando una conexión serie DMX de 5 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión Art-Net™

Art-Net™ es un protocolo Ethernet que utiliza TCP/IP para transferir gran cantidad de datos DMX512 usando una conexión etherCON RJ45 sobre una red de gran tamaño. Hay disponible un documento sobre el protocolo Art-Net™ desde www.chauvetprofessional.com. Chauvet Professional recomienda la utilización de modo Unicast para mejores resultados. Art-Net™ diseñado y copyright por Artistic Licence Holdings Ltd.

Conexión sACN

También conocido como ANSI E1.31, el streaming ACN es un protocolo Ethernet que usa las capas y formato de Architecture for Control Networks (arquitectura para redes de control) para transportar datos DMX512 sobre IP o cualquier otra red compatible con ACN.

Conexión Maestro/Esclavo

El COLORado Solo Batten 4 usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El COLORado Solo Batten 4 admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Utilice al menos dos puntos de montaje por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/.

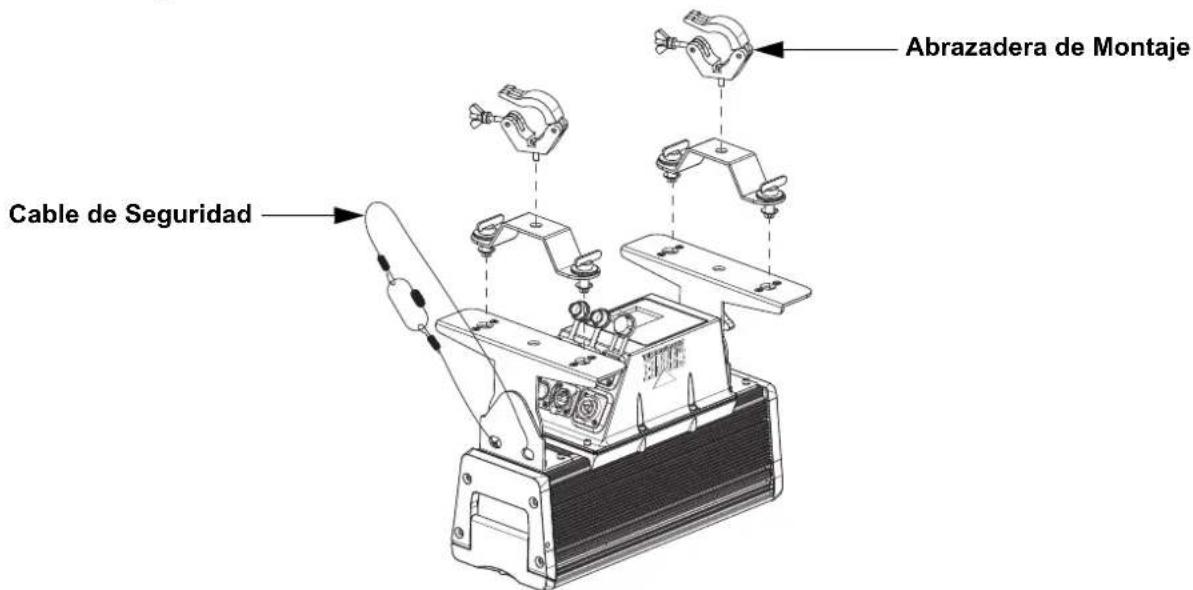

Diagrama de Montaje del Producto

Cable de Seguridad Abrazadera de Montaje

Servidor web

Al Servidor Web COLORado Solo Batten 4 tiene acceso cualquier ordenador que se encuentre en la misma red que el producto. Permite acceder por la red a la información del sistema, ajustes como protocolo de control y dirección de inicio, prueba de emisión de color, y es posible cambiar la contraseña del servidor web.

Para acceder al servidor web:

1. Configure la dirección IP de la red para que tenga el primer dígito que la dirección IP del producto.
2. Introduzca la dirección IP del producto en la barra de direcciones de una aplicación de navegador web.
3. Introduzca admin como nombre de usuario y como contraseña para iniciar sesión.

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Código de acceso

Después de que se le solicite, introduzca el siguiente código de acceso pulsando., , , , . Este código no se puede cambiar y se debe usar cuando se le solicite.

Tabla de Macro de Color

Valor del Canal DMX Valor Rojo Valor Verde Valor Azul Valor Ámbar Valor Blanco
000 ⇔ 010	Sin función	Sin función	Sin función	Sin función	Sin función
011 ⇔ 034 100%	0–100% 0% 0% 0%
035 ⇔ 059 100–0% 100%		0% 0% 0%
060 ⇔ 084	0%	100%	0–100%	0%	0%
085 ⇔ 109	0%	100–0%	100%	0%	0%
110 ⇔ 134	0–100%	0%	100%	0%	0%
135 ⇔ 159	100%	0%	100–0%	0%	0%
160 ⇔ 184	100%	0–100%	0–100%	0%	0%
185 ⇔ 209 100–0%	100–0% 100%		0% 0%
210 ⇔ 255	100% 100%	100% 100% 100%

Gráfico de temperaturas de color

Valor del Canal DMX	Temperatura de Color
000 ⇔ 010	Sin función
011 ⇔ 028	1800K
029 ⇔ 046	2200K
047 ⇔ 064	2700K
065 ⇔ 082	3000K
083 ⇔ 100	3200K
101 ⇔ 118	3500K
119 ⇔ 136	4000K
137 ⇔ 154	4200K
155 ⇔ 172	4500K
173 ⇔ 190	5600K
191 ⇔ 208	6000K
209 ⇔ 226	6500K
227 ⇔ 244	7200K
245 ⇔ 255	8000K

Las temperaturas de color que aparecen arriba son interpretaciones simuladas de la emisión de color producida cuando se compara con una lámpara de tungsteno a la temperatura de color especificada. Chauvet no garantiza la exactitud del color emitido.

Mapa de Menú

Nivel Principal	Niveles de Programación Descripción
Protocol	DMX512		Establece el protocolo de control
	Art-Net
	Art-Net to DMX
	sACN
Start Address	1-510*		Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
Personality	1 Cell	1 Cell - RGB 3-canales: RVA
		1 Cell - RGB EXT	8-canales: 16 bits atenuador, RVA, macro de color, temperatura de color, estroboscopio
		1 Cell - RGBA 4-canales: RVAA
		1 Cell - RGBA EXT	9-canales: 16 bits atenuador, RVAA, macro de color, temperatura de color, estroboscopio
		1 Cell - RGBAW 5-canales: RVAAB
		1 Cell - RGBAW EXT	10-canales: 16 bits atenuador, RVAAB, macro de color, temperatura de color, estroboscopio
		1 Cell - RGBAW Fine 10-canales: 16 bits RVAAB
		1 Cell - RGBAW FULL	16-canales: 16 bits atenuador, 16 bits RGBAW, macro de color, temperatura de color, estroboscopio, modo atenuador
		1 Cell - HSIC	9-canales: atenuador, 16 bits tono, saturación, macro de color, temperatura de color, estroboscopio, modo atenuador, saturación de GN
		1 Cell - RGBAW Basic	13-canales: atenuador, 16 bits atenuador, RVAAB, macro de color, temperatura de color, estroboscopio, programas de auto, velocidad automática, retraso automático
	4 Cell	4 Cell - RGB 12-canales (4 celdas): RVA
		4 Cell - RGB EXT	27-canales (4 celdas): 16 bits atenuador, RGB, macro de color, temperatura de color, estroboscopio
		4 Cell - RGBA 16-canales (4 celdas): RVAA
		4 Cell - RGBA EXT	31-canales (4 celdas): 16 bits atenuador, RGBA, macro de color, temperatura de color, estroboscopio
		4 Cell - RGBAW 20-canales (4 celdas): RVAAB
		4 Cell - RGBAW EXT	35-canales (4 celdas): 16 bits atenuador, RGBAW, macro de color, temperatura de color, estroboscopio
		4 Cell - RGBAW Fine 40-canales (4 celdas): 16 bits RVAAB
		4 Cell - RGBAW FULL	56-canales (4 celdas): 16 bits atenuador, 16 bits RGBAW, macro de color, temperatura de color, estroboscopio, modo atenuador
		4 Cell - HSIC	29-canales (4- celdas): atenuador, 16 bits tono, saturación, macro de color, temperatura de color, estroboscopio, modo atenuador
Network	Net Switch	2.x.x.x	Establece la red a una dirección IP preestablecida 2.x.x.x.
		10.x.x.x	Establece la red a una dirección IP preestablecida 10.x.x.x.
	IP Mode	Default IP Dirección IP predeterminada
		Custom IP _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
	Universe	000-255 (Art-NetTM/DMX) o 001-256 (sACN)	Configura el universo para Art-NetTM o sACN

Nivel Principal	Niveles de Programación Descripción
Output Setting	Power Mode				Evita pasar de la temperatura máxima ajustando la intensidad de salida
	Steady Mode				Utiliza una intensidad mas baja de salida a una tasa constante para evitar pasar de la temperatura máxima
Static Colors	Preset Colors	Color 1-14	0-100%		Colores estáticos preestablecidos
	Color Temperature Presets	White 1-14	Temperaturas de color preestablecidas
	Manual Color Mixer	Red Red	0-255		Combina rojo, verde, azul, ámbar y blanco para generar un color personalizado
		Green Green	0-255
		Blue Blue	0-255
		Amber Amber	0-255
		White White	0-255
Auto Programs	Run	Auto 1-10		0-100%	Selecciona programas automáticos y velocidad de programas
		User Program 1-10
	Edit	User Program 1-10	Scene 01-30	Red 0-255	Selecciona y edita un programa personalizable
				Green 0-255
				Blue 0-255
				Amber 0-255
				White 0-255
				Strobe 0-255
Master/Slave	Master Modo DMX (maestro)
	Slave Modo esclavo
Dimmer Mode	Off Atenuador lineal
	Dimmer 1-4				Curvas de atenuador Dimmer 1 (rápido) a Dimmer 4 (lento)
LED Frequency	600Hz				Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25000Hz
Cell Order	1 - 4(Left to Right)				Establece el orden de las celdas
	4 - 1(Right to Left)
Settings	**** (Enter Passcode)	DMX Error/Loss	Hold Last		Continúa con el último comando tras la pérdida de control DMX
			Blackout		Oscuro el dispositivo tras la pérdida de señal DMX
		Display Backlight Timeout	On		Retro-iluminación de la pantalla siempre activa
			10s		Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
			20s		Retro-iluminación de la pantalla se apaga después de 20 segundos de inactividad
			30s		Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
		Display Passcode	On		Bloquea la pantalla (la contraseña es,,)
			Off

Nivel Principal	Niveles de Programación		Descripción
Information	Fixture Hours	--------:--------	Muestra el nombre total de las horas, minutos y segundos del producto
	Firmware Version V._.	Muestra instalada la versión de firmware
	Device Label Colorado	do Solo Batten 4 Muestra el nombre del producto para RDM
	Device UID	--------	Muestra el UID # del producto
	MAC Address ____	--------Muestra el	dirección MAC
Factory Reset	****(Enter Passcode)	No	Reinicia a la configuración de fábrica
		Yes

Valores DMX de 4 celdas

4 Cell HSIC (29 canales)

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 1 000 ⇔ 255 0–100%
2	Tono 1	000 ⇔ 255	0–100%
3	Tono fino 1	000 ⇔ 255	0–100%
4	Saturación 1	000 ⇔ 255	0–100%
5 Estroboscopio 1		000 ⇔ 009 Sin función010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Estroboscopio aleatorio, lento a rápido
6	Macros de color 1	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
7	Temperaturas de color 1	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
8 Atenuador 2 000 ⇔ 255 0–100%
9	Tono 2	000 ⇔ 255	0–100%
10	Tono fino 2	000 ⇔ 255	0–100%
11	Saturación 2	000 ⇔ 255	0–100%
12	Estroboscopio 2	000 ⇔ 009 Sin función010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Estroboscopio aleatorio, lento a rápido
13	Macros de color 2	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
14	Temperaturas de color 2	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
15	Atenuador 3	000 ⇔ 255	0–100%
16	Tono 3	000 ⇔ 255	0–100%
17	Tono fino 3	000 ⇔ 255	0–100%
18	Saturación 3	000 ⇔ 255	0–100%
19	Estroboscopio 3	000 ⇔ 009 Sin función010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Estroboscopio aleatorio, lento a rápido
20	Macros de color 3	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
21	Temperaturas de color 3	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
22	Atenuador 4	000 ⇔ 255	0–100%
23	Tono 4	000 ⇔ 255	0–100%
24	Tono fino 4	000 ⇔ 255	0–100%
25	Saturación 4	000 ⇔ 255	0–100%
26 Estroboscopio 4		000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sin función
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido
27	Macros de color 4	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
28	Temperaturas de color 4	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
29 Velocidad de atenuador		000 ⇔ 009	Ajuste de la velocidad del atenuador desde la pantalla
		010 ⇔ 029	Modo velocidad del atenuador desactivado
		030 ⇔ 069	Velocidad de atenuador 1 (rápida)
		070 ⇔ 129	Velocidad de atenuador 2
		130 ⇔ 189	Velocidad de atenuador 3
		190 ⇔ 255	Velocidad de atenuador 4 (lenta)

4 Cell RGBAW FUL (56 canales)

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	R o j o	1	000 ⇔ 255 0–100%
4	Rojo fino 1	000 ⇔ 255	0–100%
5	Verde 1	000 ⇔ 255	0–100%
6	Verde fino 1	000 ⇔ 255	0–100%
7	Azul 1	000 ⇔ 255	0–100%
8	Azul fino 1	000 ⇔ 255	0–100%
9	Ámbar 1	000 ⇔ 255	0–100%
10	Ámbar fino 1	000 ⇔ 255	0–100%
11	Blanco 1	000 ⇔ 255	0–100%
12	Blanco fino 1	000 ⇔ 255	0–100%
13	Macros de color 1	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
14	Temperatura de color 1	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
15 Estroboscopio 1		000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sin función
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido
16	Rojo 2	000 ⇔ 255	0–100%
17	Rojo fino 2	000 ⇔ 255	0–100%
18	Verde 2	000 ⇔ 255	0–100%
19	Verde fino 2	000 ⇔ 255	0–100%
20	Azul 2	000 ⇔ 255	0–100%
21	Azul fino 2	000 ⇔ 255	0–100%
22	Ámbar 2	000 ⇔ 255	0–100%
23	Ámbar fino 2	000 ⇔ 255	0–100%
24	Blanco 2	000 ⇔ 255	0–100%
25	Blanco fino 2	000 ⇔ 255	0–100%
26	Macros de color 2	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
27	Temperatura de color 2	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
28 Estroboscopio 2		000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sinución
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido
29	Rojo 3	000 ⇔ 255	0–100%
30 Rojo fino 3 000 ⇔ 255 0–100%
31 Verde 3 000 ⇔ 255 0–100%
32 Verde fino 3 000 ⇔ 255 0–100%
33 Azul 3 000 ⇔ 255 0–100%
34 Azul fino 3 000 ⇔ 255 0–100%
35 Ámbar 3 000 ⇔ 255 0–100%
36 Ámbar fino 3 000 ⇔ 255 0–100%
37 Blanco 3 000 ⇔ 255 0–100%
38 Blanco fino 3 000 ⇔ 255 0–100%
39	Macros de color 3	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
40	Temperatura de color 3	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
41 Estroboscopio 3		000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sin función
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido
42	Rojo 4	000 ⇔ 255	0–100%
43 Rojo fino 4 000 ⇔ 255 0–100%
44	Verde 4	000 ⇔ 255	0–100%
45	Verde fino 4	000 ⇔ 255	0–100%
46 Azul 4 000 ⇔ 255 0–100%
47 Azul fino 4 000 ⇔ 255 0–100%
48 Ámbar 4 000 ⇔ 255 0–100%
49 Ámbar fino 4 000 ⇔ 255 0–100%
50 Blanco 4 000 ⇔ 255 0–100%
51 Blanco fino 4 000 ⇔ 255 0–100%
52	Macros de color 4	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
53	Temperatura de color 4	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
54 Estroboscopio 4		000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sinución
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido
55 Estroboscopio todo		000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sinolución
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido
56 Velocidad de atenuador		000 ⇔ 009	Ajuste de la velocidad del atenuador desde la pantalla
		010 ⇔ 029	Modo velocidad del atenuador desactivado
		030 ⇔ 069	Velocidad de atenuador 1 (rápida)
		070 ⇔ 129	Velocidad de atenuador 2
		130 ⇔ 189	Velocidad de atenuador 3
		190 ⇔ 255	Velocidad de atenuador 4 (lenta)

4 Cell RGBAW FIN (40 canales)

Canal Función Valor Porcentaje/Configuración
1	R o j o	1	000 ⇔ 255 0–100%
2 Rojo	fino 1 000 ⇔ 255 0–100%
3	V e r d	e	1	000 ⇔ 255 0–100%
4 Verde	fino 1 000 ⇔ 255 0–100%
5 Azul	1 000 ⇔ 255 0–100%
6 Azul	fino 1 000 ⇔ 255 0–100%
7	Á m b a	r	1	000 ⇔ 255 0–100%
8	Ámbar fino 1	000 ⇔ 255	0–100%
9	Blanco 1	000 ⇔ 255	0–100%
10	Blanco fino 1	000 ⇔ 255	0–100%
11	Rojo 2	000 ⇔ 255	0–100%
12	Rojo fino 2	000 ⇔ 255	0–100%
13	Verde 2	000 ⇔ 255	0–100%
14	Verde fino 2	000 ⇔ 255	0–100%
15	Azul 2	000 ⇔ 255	0–100%
16	Azul fino 2	000 ⇔ 255	0–100%
17	Ámbar 2	000 ⇔ 255	0–100%
18	Ámbar fino 2	000 ⇔ 255	0–100%
19	Blanco 2	000 ⇔ 255	0–100%
20	Blanco fino 2	000 ⇔ 255	0–100%
21	Rojo 3	000 ⇔ 255	0–100%
22	Rojo fino 3	000 ⇔ 255	0–100%
23	Verde 3	000 ⇔ 255	0–100%
24	Verde fino 3	000 ⇔ 255	0–100%
25	Azul 3	000 ⇔ 255	0–100%
26	Azul fino 3	000 ⇔ 255	0–100%
27	Ámbar 3	000 ⇔ 255	0–100%
28	Ámbar fino 3	000 ⇔ 255	0–100%
29	Blanco 3	000 ⇔ 255	0–100%
30	Blanco fino 3	000 ⇔ 255	0–100%
31	Rojo 4	000 ⇔ 255	0–100%
32	Rojo fino 4	000 ⇔ 255	0–100%
33	Verde 4	000 ⇔ 255	0–100%
34	Verde fino 4	000 ⇔ 255	0–100%
35	Azul 4	000 ⇔ 255	0–100%
36	Azul fino 4	000 ⇔ 255	0–100%
37	Ámbar 4	000 ⇔ 255	0–100%
38	Ámbar fino 4	000 ⇔ 255	0–100%
39	Blanco 4	000 ⇔ 255	0–100%
40	Blanco fino 4	000 ⇔ 255	0–100%

4 Cell RGBAW EXT (35 canales)

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3 Rojo 1 000 ⇔ 255 0–100%
4	V e r d	e	1 000 ⇔ 255 0–100%
5 Azul 1 000 ⇔ 255 0–100%
6	Á m b a	r	1 000 ⇔ 255 0–100%
7 Blanco 1 000 ⇔ 255 0–100%
8	Macros de color 1	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
9	Temperatura de color 1	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
10	Estroboscopio 1	000 ⇔ 009 Sin función010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Estroboscopio aleatorio, lento a rápido	0–100%
11	Rojo 2	000 ⇔ 255	0–100%
12	Verde 2	000 ⇔ 255	0–100%
13	Azul 2	000 ⇔ 255	0–100%
14	Ámbar 2	000 ⇔ 255	0–100%
15	Blanco 2	000 ⇔ 255	0–100%
16	Macros de color 2	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
17	Temperatura de color 2	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
18	Estroboscopio 2	000 ⇔ 009 Sin función010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Estroboscopio aleatorio, lento a rápido	0–150%
19	Rojo 3	000 ⇔ 255	0–100%
20	Verde 3	000 ⇔ 255	0–100%
21	Azul 3	000 ⇔ 255	0–100%
22	Ámbar 3	000 ⇔ 255	0–100%
23	Blanco 3	000 ⇔ 255	0–100%
24	Macros de color 3	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
25	Temperatura de color 3	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
26	Estroboscopio 3	000 ⇔ 009 Sin función010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Estroboscopio aleatorio, lento a rápido	0–120%
27	Rojo 4	000 ⇔ 255	0–100%
28	Verde 4	000 ⇔ 255	0–100%
29	Azul 4	000 ⇔ 255	0–100%
30	Ámbar 4	000 ⇔ 255	0–100%
31	Blanco 4	000 ⇔ 255	0–100%
32	Macros de color 4	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
33	Temperatura de color 4	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
34	Estroboscopio 4	000 ⇔ 009 Sin función010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Estroboscopio aleatorio, lento a rápido	0–180%
Canal	Función	Valor	Porcentaje/Configuración
35 Estroboscopio todo		000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sin función
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido

4 Cell RGBAW (20 canales)

Canal	Función	Valor	Porcentaje/Configuración
1	R o j o	1	000 ⇔ 255 0–100%
2	V e r d	e	1 000 ⇔ 255 0–100%
3 Azul	1 000 ⇔ 255 0–100%
4	Á m b a	r	1 000 ⇔ 255 0–100%
5	Blanco 1	000 ⇔ 255	0–100%
6	R o j o	2	000 ⇔ 255 0–100%
7	V e r d	e	2 000 ⇔ 255 0–100%
8 Azul	2 000 ⇔ 255 0–100%
9	Á m b a	r	2 000 ⇔ 255 0–100%
10	Blanco 2	000 ⇔ 255	0–100%
11	Rojo 3	000 ⇔ 255	0–100%
12	Verde 3	000 ⇔ 255	0–100%
13 Azul	3 000 ⇔ 255 0–100%
14	Ámbar 3	000 ⇔ 255	0–100%
15	Blanco 3	000 ⇔ 255	0–100%
16	Rojo 4	000 ⇔ 255	0–100%
17	Verde 4	000 ⇔ 255	0–100%
18 Azul	4 000 ⇔ 255 0–100%
19	Ámbar 4	000 ⇔ 255	0–100%
20	Blanco 4	000 ⇔ 255	0–100%

4 Cell RGBA EXT (31 canales)

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	R o j o	1	000 ⇔ 255 0–100%
4	V e r d	e	1 000 ⇔ 255 0–100%
5 Azul	1 000 ⇔ 255 0–100%
6	Á m b a	r	1 000 ⇔ 255 0–100%
7	Macros de color 1	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
8	Temperatura de color 1	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
9 Estroboscopio 1		000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sin función
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido
10	Rojo 2	000 ⇔ 255	0–100%
11	Verde 2	000 ⇔ 255	0–100%
12	Azul 2	000 ⇔ 255	0–100%
13	Ámbar 2	000 ⇔ 255	0–100%
14	Macros de color 2	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
15	Temperatura de color 2	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
16 Estroboscopio 2		000 ⇔ 009 Sin función010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Estroboscopio aleatorio, lento a rápido
17 Rojo 3 000 ⇔ 255 0–100%
18 Verde 3 000 ⇔ 255 0–100%
19 Azul 3 000 ⇔ 255 0–100%
20 Ámbar 3 000 ⇔ 255 0–100%
21	Macros de color 3	000 ⇔ 255 Consulte la sección Tabla de Macro de Color
22	Temperatura de color 3	000 ⇔ 255 Consulte la sección Gráfico de temperaturas de color
23 Estroboscopio 3		000 ⇔ 009 Sin función010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Estroboscopio aleatorio, lento a rápido
24 Rojo 4 000 ⇔ 255 0–100%
25 Verde 4 000 ⇔ 255 0–100%
26 Azul 4 000 ⇔ 255 0–100%
27 Ámbar 4 000 ⇔ 255 0–100%
28	Macros de color 4	000 ⇔ 255 Consulte la sección Tabla de Macro de Color
29	Temperatura de color 4	000 ⇔ 255 Consulte la sección Gráfico de temperaturas de color
30 Estroboscopio 4		000 ⇔ 009 Sin función010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Estroboscopio aleatorio, lento a rápido
31 Estroboscopio todo		000 ⇔ 009 Sin función010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Estroboscopio aleatorio, lento a rápido

4 Cell RGBA (16 canales)

Canal	Función	Valor	Porcentaje/Configuración
1	Rojo 1	000 ⇔ 255	0–100%
2	Verde 1	000 ⇔ 255	0–100%
3	Azul 1	000 ⇔ 255	0–100%
4	Ámbar 1	000 ⇔ 255	0–100%
5	Rojo 2	000 ⇔ 255	0–100%
6	Verde 2	000 ⇔ 255	0–100%
7	Azul 2	000 ⇔ 255	0–100%
8	Ámbar 2	000 ⇔ 255	0–100%
9	Rojo 3	000 ⇔ 255	0–100%
10 Verde 3 000 ⇔ 255 0–100%
11	Azul 3	000 ⇔ 255	0–100%
12 Ámbar 3 000 ⇔ 255 0–100%
13 Rojo 4 000 ⇔ 255 0–100%
14 Verde 4 000 ⇔ 255 0–100%
15 Azul 4 000 ⇔ 255 0–100%
16 Ámbar 4 000 ⇔ 255 0–100%

4 Cell RGB EXT (27 canales)

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	R o j o	1	000 ⇔ 255 0–100%
4	V e r d	e	1 000 ⇔ 255 0–100%
5 Azul	1 000 ⇔ 255 0–100%
6	Macros de color 1	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
7	Temperatura de color 1	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
8 Estroboscopio 1		000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sin función
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido
9	R o j o	2	000 ⇔ 255 0–100%
10	Verde 2	000 ⇔ 255	0–100%
11	Azul 2	000 ⇔ 255	0–100%
12	Macros de color 2	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
13	Temperatura de color 2	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
14	Estroboscopio 2	000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sin función
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido
15	Rojo 3	000 ⇔ 255	0–100%
16	Verde 3	000 ⇔ 255	0–100%
17	Azul 3	000 ⇔ 255	0–100%
18	Macros de color 3	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
19	Temperatura de color 3	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
20	Estroboscopio 3	000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sin función.
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido
21	Rojo 4	000 ⇔ 255	0–100%
22	Verde 4	000 ⇔ 255	0–100%
23	Azul 4	000 ⇔ 255	0–100%
24	Macros de color 4	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
25	Temperatura de color 4	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
26	Estroboscopio 4	000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sin función .
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido
27	Estroboscopio todo	000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sin función Estroboscopio aleatorio, lento a rápido

4 Cell RGB (12 canales)

Canal Función Valor Porcentaje/Configuración
1 Rojo	1 000 ⇔ 255 0–100%
2	V e r d	e	1	000 ⇔ 255 0–100%
3 Azul	1 000 ⇔ 255 0–100%
4 Rojo	2 000 ⇔ 255 0–100%
5	V e r d	e	2	000 ⇔ 255 0–100%
6 Azul	2 000 ⇔ 255 0–100%
7 Rojo	3 000 ⇔ 255 0–100%
8	V e r d	e	3	000 ⇔ 255 0–100%
9 Azul	3 000 ⇔ 255 0–100%
10 Rojo	4 000 ⇔ 255 0–100%
11 Verde	4 000 ⇔ 255 0–100%
12 Azul	4 000 ⇔ 255 0–100%

Valores DMX de 1 celda

1 Cell RGBAW Basic (13 canales)

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	R o j o		000 ⇔ 255 0–100%
4	V e r d		e	000 ⇔ 255 0–100%
5	A z u l		000 ⇔ 255 0–100%
6	A m b e		r	000 ⇔ 255 0–100%
7	B l a n		c o	000 ⇔ 255 0–100%
8	Macros de color		000 ⇔ 255	Consulte la sección Tabla de Macro de Color
9	Temperaturas de color		000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
10	Estroboscopio		000 ⇔ 009	Sin función
			010 ⇔ 099	Estroboscopio, lento a rápido
			100 ⇔ 109	Sin función
			110 ⇔ 179	Efecto relámpago, lento a rápido
			180 ⇔ 189	Sin función
			190 ⇔ 255	Estroboscopio aleatorio, lento a rápido
11	Programas automáticos		000 ⇔ 040	Sin función
			041 ⇔ 050	Auto1
			051 ⇔ 060	Auto2
			061 ⇔ 070	Auto3
			071 ⇔ 080	Auto4
			081 ⇔ 090	Auto5
			091 ⇔ 100	Auto6
			101 ⇔ 110	Auto7
			111 ⇔ 120	Auto8
			121 ⇔ 130	Auto9
			131 ⇔ 140	Auto10
			141 ⇔ 150	Programa1
			151 ⇔ 160	Programa2
			161 ⇔ 170	Programa3
			171 ⇔ 180	Programa4
			181 ⇔ 190	Programa5
			191 ⇔ 200	Programa6
			201 ⇔ 210	Programa7
			211 ⇔ 220	Programa8
			221 ⇔ 230	Programa9
			231 ⇔ 240	Programa10
12	Velocidad automática		000 ⇔ 255	Ajuste automático de velocidad de programas
13	Retraso automático		000 ⇔ 255	Ajuste automático de retraso de programas

1 Cell HSIC (9 canales)

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	T o n o	000 ⇔ 255 0–100%
3 Tono fino 000 ⇔ 255 0–100%
4 Saturación 000 ⇔ 255 0–100%
5 Estroboscopio	Macros de color	000 ⇔ 009 Sin función010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Estroboscopio aleatorio, lento a rápido	Consulte la sección Tabla de Macro de ColorConsulte la sección Gráfico de temperaturas de color
7	Temperaturas de color	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
8 Velocidad de atenuador	Velocidad de atenuador	000 ⇔ 009 Ajuste de la velocidad del atenuador desde la pantalla010 ⇔ 029 Modo velocidad del atenuador desactivado030 ⇔ 069 Velocidad de atenuador 1 (rápida)070 ⇔ 129 Velocidad de atenuador 2130 ⇔ 189 Velocidad de atenuador 3190 ⇔ 255 Velocidad de atenuador 4 (lenta)	000 ⇔ 009 Ajuste de la velocidad del atenuador desde la pantalla010 ⇔ 029 Modo velocidad del atenuador desactivado030 ⇔ 069 Velocidad de atenuador 1 (rápida)070 ⇔ 129 Velocidad de atenuador 2130 ⇔ 189 Velocidad de atenuador3190 ⇔ 255 Velocidad de atenuador 4 (lenta)
9 Saturación de GN	Solucion de GN	000 ⇔ 010 Sin función011 ⇔ 029 Completo menos verde030 ⇔ 069 -99% a -1%070 ⇔ 129 Sin función130 ⇔ 189 1% a 99%190 ⇔ 255 Completo mas verde	000 ⇔ 010 Sin función011 ⇔ 029 Completo menos verde030 ⇔ 069 -99% a -1%070 ⇔ 129 Sin función130 ⇔ 189 1% a 99%190 ⇔ 255 Completo mas verde

1 Cell RGBAW FUL (16 canales)

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	R o j o	000 ⇔ 255 0–100%
4	Rojo fino	000 ⇔ 255	0–100%
5	Verde	000 ⇔ 255	0–100%
6	Verde fino	000 ⇔ 255	0–100%
7	Azul	000 ⇔ 255	0–100%
8	Azul fino	000 ⇔ 255	0–100%
9	Ámbar	000 ⇔ 255	0–100%
10	Ámbar fino	000 ⇔ 255	0–100%
11	Blanco	000 ⇔ 255	0–100%
12	Blanco fino	000 ⇔ 255	0–100%
13	Macros de color	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
14	Temperatura de color	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
15	Estroboscopio	000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sin función
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido
16	Velocidad de atenuador	000 ⇔ 009	Ajuste de la velocidad del atenuador desde la pantalla
		010 ⇔ 029	Modo velocidad del atenuador desactivado
		030 ⇔ 069	Velocidad de atenuador 1 (rápida)
		070 ⇔ 129	Velocidad de atenuador 2
		130 ⇔ 189	Velocidad de atenuador 3
		190 ⇔ 255	Velocidad de atenuador 4 (lenta)

1 Cell RGBAW FIN (10 canales)

Canal Función Valor Porcentaje/Configuración
1	R o j o	000 ⇔ 255 0–100%
2 Rojo	fino 000 ⇔ 255 0–100%
3	V e r d	e	000 ⇔ 255 0–100%
4 Verde	fino 000 ⇔ 255 0–100%
5	A z u l	000 ⇔ 255 0–100%
6 Azul	fino 000 ⇔ 255 0–100%
7	Ámbar	000 ⇔ 255	0–100%
8	Ámbar fino	000 ⇔ 255	0–100%
9	Blanco	000 ⇔ 255	0–100%
10	Blanco fino	000 ⇔ 255	0–100%

1 Cell RGBAW EXT (10 canales)

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	R o j o	000 ⇔ 255 0–100%
4	V e r d	e	000 ⇔ 255 0–100%
5	A z u l	000 ⇔ 255 0–100%
6	Ámbar	000 ⇔ 255	0–100%
7	Blanco	000 ⇔ 255	0–100%
8	Macros de color	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
9	Temperatura de color	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
10	Estroboscopio	000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sin función
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido

1 Cell RGBAW (5 canales)

Canal	Función				Valor	Porcentaje/Configuración
1	R	o	j	o	000 ⇔ 255 0–100%
2	V	e	r	d	e	000 ⇔ 255 0–100%
3	A	z	u	l	000 ⇔ 255 0–100%
4	Ámbar				000 ⇔ 255	0–100%
5	Blanco				000 ⇔ 255	0–100%

1 Cell RGBA EXT (9 canales)

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	R o j o	000 ⇔ 255 0–100%
4	V e r d	e	000 ⇔ 255 0–100%
5	A z u l	000 ⇔ 255 0–100%
6	Ámbar	000 ⇔ 255	0–100%
7	Macros de color	000 ⇔ 255	Consulte la sección Tabla de Macro de Color
8	Temperatura de color	000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
9 Estroboscopio		000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sin función
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido

1 Cell RGBA (4 canales)

Canal Función Valor Porcentaje/Configuración
1	R	o	j	o	000 ⇔ 255 0–100%
2	V	e	r	d	e	000 ⇔ 255 0–100%
3 Azul	000 ⇔ 255 0–100%
4	Á	m	b	a	r	000 ⇔ 255 0–100%

1 Cell RGB EXT (8 canales)

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	R o j o		000 ⇔ 255 0–100%
4	V e r d		e	000 ⇔ 255 0–100%
5 Azul	000 ⇔ 255 0–100%
6	Macros de color		000 ⇔ 255	Consulte la sección Tabla de Macro de Color
7	Temperatura de color		000 ⇔ 255	Consulte la sección Gráfico de temperaturas de color
8 Estroboscopio			000 ⇔ 009	Sin función
			010 ⇔ 099	Estroboscopio, lento a rápido
			100 ⇔ 109	Sin función
			110 ⇔ 179	Efecto relámpago, lento a rápido
			180 ⇔ 189	Sin función
			190 ⇔ 255	Estroboscopio aleatorio, lento a rápido

1 Cell RGB (3 canales)

Canal	Función				Valor	Porcentaje/Configuración
1	R	o	j	o	000 ⇔ 255 0–100%
2	V	e	r	d	e	000 ⇔ 255 0–100%
3 Azul	000 ⇔ 255 0–100%

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]

Website: www.chauvetprofessional.mx
