MANUAL DE USUARIO ColoRado 1QS Chauvet

La Guía de Referencia Rápida (GRR) del COLORado 1QS contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN ÓTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• NO mire a la fuente de luz cuando el producto esté encendido.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento.
• Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

• No apto para la instalación permanente en exteriores en lugares con condiciones ambientales extremas. Estas incluyen, sin limitarse a ellas:

• Exposición a un ambiente marino/salino (a menos de 4,8 km de una masa de agua salada).

• Cuando las temperaturas máxima o mínima habituales del lugar superan los rangos de temperatura en este manual.
• Lugares proclives a inundaciones o a ser sepultados por la nieve.

• Otras zonas en las que el producto esté expuesto a radiación extrema o sustancias cáusticas.

• USE un cable de seguridad cuando monte este producto en lo alto.

• NO sumerja este producto (IP65). La operación normal en exteriores es correcta.
  • NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.
• La temperatura de inicio máxima es de -4 °F (-20 °C). No ponga en funcionamiento el producto a temperaturas más bajas.
• La temperatura ambiente mínima es de -22 °F (-30 °C). No haga funcionar el producto a temperaturas más bajas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

• COLORado 1QS
• Cable de alimentación Seetronic Powerkon IP65

• Marco de gel

• Soporte Omega
  • Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Alimentación en Cadena

Puede enlazar hasta 21 productos COLORado 1QS a 120 V, 34 productos a 208 V o 37 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo Verde

• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• Cuando utilice este producto en exteriores, use cables de datos y alimentación con protección IP65 (o superior). Asegúrese de proteger los puertos de datos y alimentación que no se usen colocando tapas IP65.

Enlace DMX

El COLORado 1QS funcionará con un controlador DMX usando una conexión serie DMX de 5 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El COLORado 1QS usa una conexión de datos DMX de 5 pines para sus personalidades DMX: HSIC, SSP, TOUR, TR16 y STD.Y. Vea el Manual de usuario para conectar y configurar para funcionamiento DMX

Conexión Maestro/Esclavo

El COLORado 1QS usa la conexión de datos DMX para su modo Maestro/Esclavo. Vea el Manual de Usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El COLORado 1QS admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/.

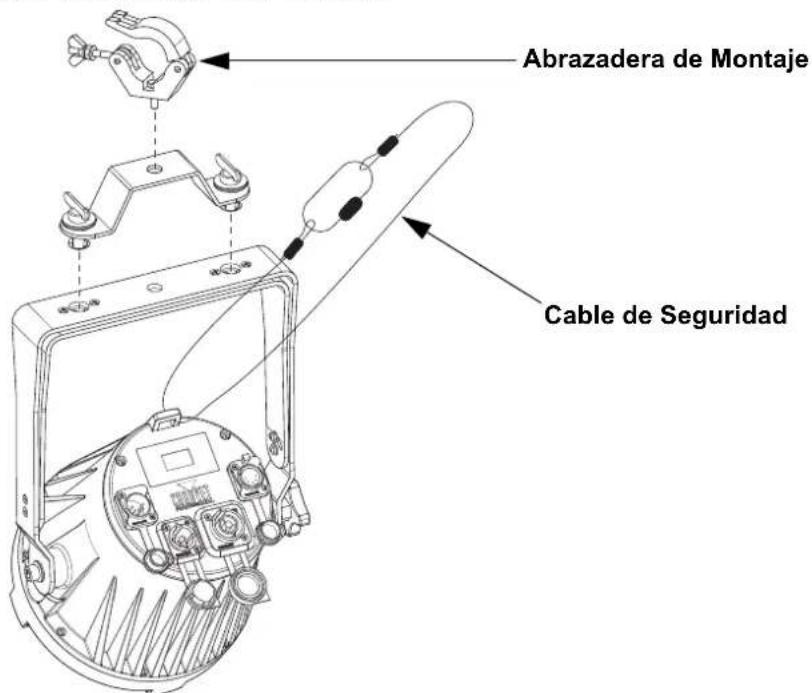

Diagrama de Montaje del Producto

Abrazadera de Montaje Cable de Seguridad

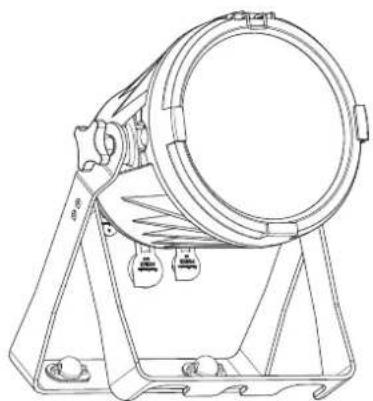

Montaje en Altura

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Código de acceso

Después de que se le solicite, introduzca el siguiente código de acceso pulsando: , , , , . Este código no se puede cambiar y se debe usar cuando se le solicite.

Mapa de Menú

Nivel Principal	Niveles de Programación Descripción
STATIC	RED RED 000-255				Combina rojo, verde, azul y blanco para generar un color personalizado
	GREEN GREEN 000-255
	BLUE BLUE 000-255
	WHITE WHITE 000-255
	STROBE		STROBE 0-25		Establece la frecuencia del estroboscopio
ADDRESS	1-506*				Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
AUTO PROGRAM	AUTO1-10		SPEED 0-255		Selecciona programas automáticos y velocidad de programas
	PROGRAM1-10
RUN MODE	DMX				Modo DMX (maestro)
	SLAVE				Modo esclavo
PERSONALITY	HSIC				7-canales: atenuador, tono 16 bits, saturación, temperatura de color, estroboscopio, velocidad del atenuador
	SSP				7-canales: atenuador, RGBW, estroboscopio, velocidad del atenuador
	TOUR				10-canales: atenuador, RGBW, macros de color, estroboscopio, programas automáticos y velocidad, velocidad del atenuador
	TR16				15-canales: atenuador 16 bits, RGBW 16 bits, macros de color, estroboscopio, auto programas automáticos y velocidad, velocidad del atenuador
	STD.Y				15-canales: atenuador 16 bits, RGBW 16 bits, macros de color, estroboscopio, auto programas automáticos y velocidad, velocidad del atenuador
EDIT	PROGRAM 01-10	SCENE 01-30	RED	0-255	Combina rojo, verde, azul y blanco para generar un color personalizado
			GREEN	0-255
			BLUE	0-255
			WHITE 0-255
			STROBE	0-25	Establece la frecuencia del estroboscopio
			TIME	0-255	Establece la duración del paso (corto a largo)
			FADE	0-255*	Establece la velocidad del fade (lento a rápido) (*rango determinado por la configuración de TIME)

Nivel Principal	Niveles de Programación				Descripción
SETTING	UPLOAD	****(Enter Passcode)		SEND	Carga programas personalizados a otros productos COLORado 1QS
	RESET	****(Enter Passcode)			Reinicia a la configuración de fábrica
	DIMMER	OFF Atenuador lineal
		DIM1-4			Curvas de atenuador DIM1 (rápido) a DIM4 (lento)
	DMX ERROR	SAVE			Continúa con el último comando tras la pérdida de control DMX
		BLACK			Oscuro el dispositivo tras la pérdida de señal DMX
	PWM	600Hz	X FINEY FINE	+/-200	Selecciona la frecuencia de emisión PWM
		1200Hz
		2000Hz
		2400Hz
		6000Hz
		18000Hz
		25000Hz
	FULL POWER CCT	WARM WHITE			Establece la temperatura de color cuando la salida del LED es 100%
		NEUTRAL WHITE
		COOL WHITE
		NORMAL Temperatura de color manual
	XY OFFSET	HIDE			Muestra o oculta la configuración XY en la opción de menú PWM
		SHOW
KEY	ON				Bloquea la pantalla (la contraseña es,,,,)
	OFF
CALIB.C	****(Enter Passcode)	WHITE-01-13	X FINE	+/-200	Modifica las temperaturas de color preestablecido
			Y FINE
INFO	VERSION V	._ Muestra instalada la versión de firmware
	RDM	UID _ _ Muestra			el UID # del producto
		LABEL COLORado 1 QS Muestra el nombre del producto para RDM

Valores DMX

STD.Y (15 canales)

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100%
2	Atenuador fino (cuando el C 13 está 000 ⇔ 140)	000 ⇔ 255	Control fino (16 bits)
	Duración del paso (cuando el C 13 está 141 ⇔ 255)	000 ⇔ 255	Duración del paso del programa personalizada, corto a largo
3	Rojo (cuando el C 13 está 000 ⇔ 140)	000 ⇔ 255	0–100%
	Velocidad del fade (cuando el C 13 está 141 ⇔ 255)	000 ⇔ 255	Velocidad del fade del programa personalizada, lento a rápido
4	Rojo fino	000 ⇔ 255	Control fino (16 bits)
5	Verde	000 ⇔ 255	0–100%
6	Verde fino	000 ⇔ 255	Control fino (16 bits)
7	Azul	000 ⇔ 255	0–100%
8	Azul fino	000 ⇔ 255	Control fino (16 bits)
9	Blanco	000 ⇔ 255	0–100%
10	Blanco fino	000 ⇔ 255	Control fino (16 bits)
11 Macro de color		000 ⇔ 010 Sin función011 ⇔ 030 Rojo: 100% Verde: 0–100% Azul: 0% Blanco: 0%031 ⇔ 050 Rojo: 100–0% Verde: 100% Azul: 0% Blanco: 0%051 ⇔ 070 Rojo: 0% Verde: 100% Azul: 0–100% Blanco: 0%071 ⇔ 090 Rojo: 0% Verde: 100–0% Azul: 100% Blanco: 0%091 ⇔ 110 Rojo: 0–100% Verde: 0% Azul: 100% Blanco: 0%111 ⇔ 130 Rojo: 100% Verde: 0% Azul: 100–0% Blanco: 0%131 ⇔ 150 Rojo: 100% Verde: 0–100% Azul: 0–100% Blanco: 0%151 ⇔ 170 Rojo: 100–0% Verde: 100–0% Azul: 100% Blanco: 0%171 ⇔ 195 Rojo: 100% Verde: 100% Azul: 100% Blanco: 100%196 ⇔ 200 Blanco 1201 ⇔ 205 Blanco 2206 ⇔ 210 Blanco 3211 ⇔ 215 Blanco 4216 ⇔ 220 Blanco 5221 ⇔ 225 Blanco 6226 ⇔ 230 Blanco 7231 ⇔ 235 Blanco 8236 ⇔ 240 Blanco 9241 ⇔ 245 Blanco 10246 ⇔ 250 Blanco 11251 ⇔ 255 Blanco 12
12 Estroboscopio		000 ⇔ 009 Sin función010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Estroboscopio aleatorio, lento a rápido
13 Programas automáticos		000 ⇔ 040 Sin función041 ⇔ 050 Programa automático 1051 ⇔ 060 Programa automático 2061 ⇔ 070 Programa automático 3071 ⇔ 080 Programa automático 4081 ⇔ 090 Programa automático 5091 ⇔ 100 Programa automático 6101 ⇔ 110 Programa automático 7111 ⇔ 120 Programa automático 8121 ⇔ 130 Programa automático 9131 ⇔ 140 Programa automático 10141 ⇔ 150 Programa automático personalizada 1151 ⇔ 160 Programa automático personalizada 2161 ⇔ 170 Programa automático personalizada 3171 ⇔ 180 Programa automático personalizada 4181 ⇔ 190 Programa automático personalizada 5191 ⇔ 200 Programa automático personalizada 6201 ⇔ 210 Programa automático personalizada 7211 ⇔ 220 Programa automático personalizada 8221 ⇔ 230 Programa automático personalizada 9231 ⇔ 255 Programa automático personalizada 10
14	Velocidad de programa	000 ⇔ 255 Velocidad del programa automático, lento a rápido
15 Velocidad de atenuador		000 ⇔ 009 Ajuste de la velocidad del atenuador desde la pantalla010 ⇔ 029 Modo velocidad del atenuador desactivado030 ⇔ 069 Velocidad de atenuador 1 (rápida)070 ⇔ 129 Velocidad de atenuador 2130 ⇔ 189 Velocidad de atenuador 3190 ⇔ 255 Velocidad de atenuador 4 (lenta)

TR16 (15 canales)

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Atenuador fino (cuando el C 13 está 000 ⇔ 140)	000 ⇔ 255		Control fino (16 bits)
	Duración del paso (cuando el C 13 está 141 ⇔ 255)	000 ⇔ 255		Duración del paso del programa personalizada, corto a largo
3	Rojo (cuando el C 13 está 000 ⇔ 140)	000 ⇔ 255		0–100%
	Velocidad del fade (cuando el C 13 está 141 ⇔ 255)	000 ⇔ 255		Velocidad del fade del programa personalizada, lento a rápido
4	Rojo fino	000 ⇔ 255		Control fino (16 bits)
5	V e r d	e		000 ⇔ 255 0–100%
6	Verde fino	000 ⇔ 255		Control fino (16 bits)
7	A z u l	000 ⇔ 255 0–100%
8	Azul fino	000 ⇔ 255		Control fino (16 bits)
9	Blanco	000 ⇔ 255		0–100%
10	Blanco fino	000 ⇔ 255		Control fino (16 bits)
11	Macro de color	000 ⇔ 010		Sin función
		011 ⇔ 030		Rojo: 100%	Verde: 0–100% Azul: 0%	Blanco: 0%
		031 ⇔ 050		Rojo: 100–0%	Verde: 100% Azul: 0%	Blanco: 0%
		051 ⇔ 070		Rojo: 0%	Verde: 100% Azul: 0–100%	Blanco: 0%
		071 ⇔ 090		Rojo: 0%	Verde: 100–0% Azul: 100%	Blanco: 0%
		091 ⇔ 110		Rojo: 0–100%	Verde: 0% Azul: 100%	Blanco: 0%
		111 ⇔ 130		Rojo: 100%	Verde: 0% Azul: 100–0%	Blanco: 0%
		131 ⇔ 150		Rojo: 100%	Verde: 0–100% Azul: 0–100%	Blanco: 0%
		151 ⇔ 170		Rojo: 100–0%	Verde: 100–0% Azul: 100%	Blanco: 0%
		171 ⇔ 195		Rojo: 100%	Verde: 100% Azul: 100%	Blanco: 100%
		196 ⇔ 200		Blanco 1
		201 ⇔ 205		Blanco 2
		206 ⇔ 210		Blanco 3
		211 ⇔ 215		Blanco 4
		216 ⇔ 220		Blanco 5
		221 ⇔ 225		Blanco 6
		226 ⇔ 230		Blanco 7
		231 ⇔ 235		Blanco 8
		236 ⇔ 240		Blanco 9
		241 ⇔ 245		Blanco 10
		246 ⇔ 250		Blanco 11
		251 ⇔ 255		Blanco 12
12	Estroboscopio	000 ⇔ 009		Sin función
		010 ⇔ 099		Estroboscopio, lento a rápido
		100 ⇔ 109		Sin función
		110 ⇔ 179		Efecto relámpago, lento a rápido
		180 ⇔ 189		Sin función
		190 ⇔ 255		Estroboscopio aleatorio, lento a rápido
Canal	Función	Valor	Porcentaje/Configuración
13 Programas automáticos		000 ⇔ 040 Sin función041 ⇔ 050 Programa automático 1051 ⇔ 060 Programa automático 2061 ⇔ 070 Programa automático 3071 ⇔ 080 Programa automático 4081 ⇔ 090 Programa automático 5091 ⇔ 100 Programa automático 6101 ⇔ 110 Programa automático 7111 ⇔ 120 Programa automático 8121 ⇔ 130 Programa automático 9131 ⇔ 140 Programa automático 10141 ⇔ 150 Programa automático personalizada 1151 ⇔ 160 Programa automático personalizada 2161 ⇔ 170 Programa automático personalizada 3171 ⇔ 180 Programa automático personalizada 4181 ⇔ 190 Programa automático personalizada 5191 ⇔ 200 Programa automático personalizada 6201 ⇔ 210 Programa automático personalizada 7211 ⇔ 220 Programa automático personalizada 8221 ⇔ 230 Programa automático personalizada 9231 ⇔ 255 Programa automático personalizada 10
14	Velocidad de programa	000 ⇔ 255	Velocidad del programa automático, lento a rápido
15 Velocidad de atenuador		000 ⇔ 009 Ajuste de la velocidad del atenuador desde la pantalla010 ⇔ 029 Modo velocidad del atenuador desactivado030 ⇔ 069 Velocidad de atenuador 1 (rápida)070 ⇔ 129 Velocidad de atenuador 2130 ⇔ 189 Velocidad de atenuador 3190 ⇔ 255 Velocidad de atenuador 4 (lenta)

TOUR (10 canales)

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Rojo (cuando el C 8 está 000 ⇔ 140)	000 ⇔ 255 0–100%
	Duración del paso (cuando el C 8 está 141 ⇔ 255)	000 ⇔ 255	Duración del paso del programa personalizada, corto a largo
3	Verde (cuando el C 8 está 000 ⇔ 140)	000 ⇔ 255 0–100%
	Velocidad del fade (cuando el C 8 está 141 ⇔ 255)	000 ⇔ 255	Velocidad del fade del programa personalizada, lento a rápido
4 Azul	000 ⇔ 255 0–100%
5	Blanco	000 ⇔ 255	0–100%
6 Macro de color		000 ⇔ 010	Sin función
		011 ⇔ 030	Rojo: 100% Verde: 0–100% Azul: 0% Blanco: 0%
		031 ⇔ 050	Rojo: 100–0% Verde: 100% Azul: 0% Blanco: 0%
		051 ⇔ 070	Rojo: 0% Verde: 100% Azul: 0–100% Blanco: 0%
		071 ⇔ 090	Rojo: 0% Verde: 100–0% Azul: 100% Blanco: 0%
		091 ⇔ 110	Rojo: 0–100% Verde: 0% Azul: 100% Blanco: 0%
		111 ⇔ 130	Rojo: 100% Verde: 0% Azul: 100–0% Blanco: 0%
		131 ⇔ 150	Rojo: 100% Verde: 0–100% Azul: 0–100% Blanco: 0%
		151 ⇔ 170	Rojo: 100–0% Verde: 100–0% Azul: 100% Blanco: 0%
		171 ⇔ 195	Rojo: 100% Verde: 100% Azul: 100% Blanco: 100%
		196 ⇔ 200	Blanco 1
		201 ⇔ 205	Blanco 2
		206 ⇔ 210	Blanco 3
		211 ⇔ 215	Blanco 4
		216 ⇔ 220	Blanco 5
		221 ⇔ 225	Blanco 6
		226 ⇔ 230	Blanco 7
		231 ⇔ 235	Blanco 8
		236 ⇔ 240	Blanco 9
		241 ⇔ 245	Blanco 10
		246 ⇔ 250	Blanco 11
		251 ⇔ 255	Blanco 12
7 Estroboscopio		000 ⇔ 009	Sin función
		010 ⇔ 099	Estroboscopio, lento a rápido
		100 ⇔ 109	Sin función
		110 ⇔ 179	Efecto relámpago, lento a rápido
		180 ⇔ 189	Sin función
		190 ⇔ 255	Estroboscopio aleatorio, lento a rápido
8 Programas automáticos		000 ⇔ 040	Sin función
		041 ⇔ 050	Programa automático 1
		051 ⇔ 060	Programa automático 2
		061 ⇔ 070	Programa automático 3
		071 ⇔ 080	Programa automático 4
		081 ⇔ 090	Programa automático 5
		091 ⇔ 100	Programa automático 6
		101 ⇔ 110	Programa automático 7
		111 ⇔ 120	Programa automático 8
		121 ⇔ 130	Programa automático 9
		131 ⇔ 140	Programa automático 10
		141 ⇔ 150	Programa automático personalizada 1
		151 ⇔ 160	Programa automático personalizada 2
		161 ⇔ 170	Programa automático personalizada 3
		171 ⇔ 180	Programa automático personalizada 4
		181 ⇔ 190	Programa automático personalizada 5
		191 ⇔ 200	Programa automático personalizada 6
		201 ⇔ 210	Programa automático personalizada 7
		211 ⇔ 220	Programa automático personalizada 8
		221 ⇔ 230	Programa automático personalizada 9
		231 ⇔ 255	Programa automático personalizada 10
9	Velocidad de programa	000 ⇔ 255	Velocidad del programa automático, lento a rápido
10	Velocidad de atenuador	000 ⇔ 009	Ajuste de la velocidad del atenuador desde la pantalla
		010 ⇔ 029	Modo velocidad del atenuador desactivado
		030 ⇔ 069	Velocidad de atenuador 1 (rápida)
		070 ⇔ 129	Velocidad de atenuador 2
		130 ⇔ 189	Velocidad de atenuador 3
		190 ⇔ 255	Velocidad de atenuador 4 (lenta)

SSP (7 canales)

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	R o j o		000 ⇔ 255 0–100%
3	V e r d		e	000 ⇔ 255 0–100%
4 Azul	000 ⇔ 255 0–100%
5	B l a n		c o	000 ⇔ 255 0–100%
6 Estroboscopio			000 ⇔ 009 Sin función010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Estroboscopio aleatorio, lento a rápido
7 Velocidad de atenuador			000 ⇔ 009 Ajuste de la velocidad del atenuador desde la pantalla010 ⇔ 029 Modo velocidad del atenuador desactivado030 ⇔ 069 Velocidad de atenuador 1 (rápida)070 ⇔ 129 Velocidad de atenuador 2130 ⇔ 189 Velocidad de atenuador 3190 ⇔ 255 Velocidad de atenuador 4 (lenta)

HSIC (7 canales)

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Tono	000 ⇔ 255	0–100%
3	Tono fino	000 ⇔ 255	Control fino (16 bits)
4	Saturación	000 ⇔ 255	0–100%
5 Temperatura de color		000 ⇔ 010 Sin función011 ⇔ 030 Blanco 1031 ⇔ 050 Blanco 2051 ⇔ 070 Blanco 3071 ⇔ 090 Blanco 4091 ⇔ 110 Blanco 5111 ⇔ 130 Blanco 6131 ⇔ 150 Blanco 7151 ⇔ 170 Blanco 8171 ⇔ 190 Blanco 9191 ⇔ 210 Blanco 10211 ⇔ 230 Blanco 11231 ⇔ 255 Blanco 12
6 Estroboscopio		000 ⇔ 009 Sin función010 ⇔ 099 Estroboscopio, lento a rápido100 ⇔ 109 Sin función110 ⇔ 179 Efecto relámpago, lento a rápido180 ⇔ 189 Sin función190 ⇔ 255 Estroboscopio aleatorio, lento a rápido
7 Velocidad de atenuador		000 ⇔ 009 Ajuste de la velocidad del atenuador desde la pantalla010 ⇔ 029 Modo velocidad del atenuador desactivado030 ⇔ 069 Velocidad de atenuador 1 (rápida)070 ⇔ 129 Velocidad de atenuador 2130 ⇔ 189 Velocidad de atenuador 3190 ⇔ 255 Velocidad de atenuador 4 (lenta)

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]
