MODE D'EMPLOI ÉPIX Drive 2000 IP Chauvet
A propos de ce manuel
Le Manuel de Référence (MdR) du ÉPIX Drive 2000 IP reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu et de valeurs de contrôle. Veuillez télécharger le manuel d'utilisation à partir du site internet www.chauvetprofessional.com pour plus de détails.
Clause de non Responsabilité
Les informations et caractéristiques contenues dans ce MdR sont sujettes à modification sans préavis.
GARANTIE LIMITÉE
VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.
Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.
Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.
Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.
Consignes de Sécurité
Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.
- NE PAS ouvrir cet appareil. Il ne renferme aucune pièce réparable.
- Durant les périodes de non-utilisation, pour éviter toute usure inutile et pour prolonger la durée de vie, déconnectez entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION: Lorsque l'appareil est déplacé d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION: Le boîtier de ce produit peut devenir chaud lorsque les lumières sont en fonctionnement.
- Installez cet appareil dans un endroit bien ventilé à au moins 50 cm (20 po) des surfaces adjacentes.
- NE PAS laisser de matière inflammable à moins de 50 cm de cet appareil lorsqu'il est en fonctionnement ou tout simplement branché.
- UTILISEZ un câble de sécurité lors du montage de cet appareil en hauteur.
- NE PAS immerger ce produit (IP65). Une utilisation ponctuelle en extérieure est possible.
- Lors de l'utilisation de cet appareil en environnement extérieur, utilisez des câbles d'alimentation et de données certifiés IP65 au minimum. Pensez-bien à protéger les ports d'alimentation et de données non utilisés en utilisant les couvercles IP 65 fournis.
- NE PAS utiliser cet appareil si le boîtier, les ports ou les câbles paraissent endommagés.
- Ne connectez jamais l'appareil à un variateur ou un rhéostat.
- Cet appareil DOIT être branché sur un circuit relié à la terre et protégé.
- En cas de graves problèmes de fonctionnement, arrêtez l'appareil immédiatement.
- La température ambiante maximale est de 45 °C (113 °F). Ne faites pas fonctionner cet appareil à des températures plus élevées.
Contact
En dehors des États-Unis, du Royaume-Uni et de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre produit. Consultez le site www.chauvetprofessional.com pour trouver nos coordonnées.
Ce qui est Inclus
• ÉPIX Drive 2000 IP
- Un cordon d'alimentation
Seetronic Powerkon IP65
Vue d'ensemble du produit


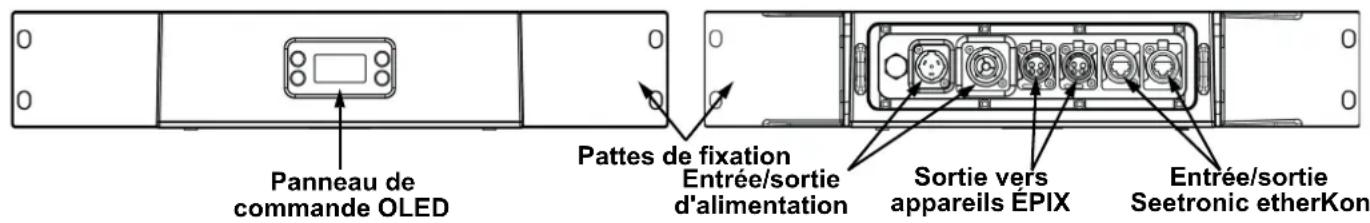

Panneau de commande OLED Pattes de fixation Entrée/sortie d'alimentation Sortie vers appareils ÉPIX Entrée/sortie Seetronic etherKon• 2 pattes de fixations et visseries
• Un Manuel de Référence
- Fixation Omega sans matériel de montage
Alimentation CA
Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.
Connexion Electrique
Vous pouvez connecter jusqu'à 3 ÉPIX Drive 2000 IP à 120 V, 4 unités à 208 V ou 5 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.
Prise CA
| Connexion | Câble (États-Unis) | Câble (Europe) | Couleur de la Vis |
| Conducteur CA Noir Marron Jaune/Cuivré | |||
| Neutre CA Blanc Bleu Argenté | |||
| Terre CA Vert/Jaune Vert/Jaune Vert |
Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
Connexions du signal
Le ÉPIX Drive 2000 IP peut être relié à un contrôleur ou à un logiciel de contrôleur à l'aide d'une connexion Ethernet. Même en cas d'utilisation du ÉPIX Drive 2000 IP conjointement avec d'autres appareils compatibles avec les protocoles Art-Net™, sACN ou Kling-Net, chaque appareil peut être contrôlé individuellement sur un même réseau. Veuillez consulter le manuel d'utilisation pour plus d'informations sur la connexion et la configuration de l'appareil avec ces signaux.
Personnalités de contrôle
Le ÉPIX Drive 2000 IP utilise les protocoles Art-Net™ et sACN pour ses personnalités de contrôle:
| Personnalité | Canaux | Description |
| Pixel | 300 par ÉPIX Strip IP | Contrôle total des pixels |
| 7-CH-Drive | 7 | Gradateur, programmes automatiques et stroboscope |
| 8-CH-fixture | 8 par produit | Gradateur, programmes automatiques, stroboscope et vitesse de gradation |
| 5-Section | 15 par ÉPIX Strip IP | Contrôle de la sortie LED en 5 groupes de 20 LED |
| 10-Section | 30 par ÉPIX Strip IP | Contrôle de la sortie LED en 10 groupes de 10 LED |
| 25-Section | 75 par ÉPIX Strip IP | Contrôle de la sortie LED en 25 groupes de 4 LED |
| 50-Section | 150 par ÉPIX Strip IP | Contrôle de la sortie LED en 50 groupes de 2 LED |
Connexion Art-Net™
Art-Net™ est un protocole Ethernet par TCP/IP qui permet de transférer de grandes quantités de données DMX512 en utilisant une connexion etherCON RJ45 sur un grand réseau. Une introduction au protocole Art-Net™ est disponible sur le site internet www.chauvetprofessional.com. Chauvet Professional recommande d'utiliser le mode Unicast pour de meilleurs résultats.
Art-Net™ conçu et droit d'auteur par Artistic Licence Holdings Ltd.
Cet appareil n'a pas été conçu pour répondre aux contrôleurs émettant en mode Broadcast (diffusion) via le protocole Art-Net™. Pour obtenir les meilleurs résultats, utilisez le mode Unicast. Pour plus d'informations sur le protocole de contrôle utilisé par votre contrôleur, veuillez contacter le fabricant de votre contrôleur.
Connexion sACN
Également appelé ANSI E1.31, le streaming ACN est un protocole Ethernet qui utilise les couches et le formatage de l'Architecture for Control Networks pour transporter des données DMX512 par IP ou tout autre réseau compatible ACN. L'ACN est maintenu par la PLASA (Professional Lighting and Sound Association).
Connexion Kling-Net
Kling-Net est un protocole réseau qui permet la configuration automatique des appareils d'affichage en utilisant une connexion Ethernet etherCON RJ45. Référez-vous au manuel du logiciel ArKaos pour des instructions détaillées sur la programmation de cet appareil.
Pour un fonctionnement sans problème, le protocole ArKaos Kling-Net nécessite l'utilisation d'une carte réseau Ethernet gigabit (1000 Mbps) et d'un routeur.
Connexion d'appareils ÉPIX
Le ÉPIX Drive 2000 IP est l'alimentation de la gamme d'appareils ÉPIX IP et ÉPIX Tour. Chaque appareil doit être chaîné électriquement en série. Cette alimentation est capable d'alimenter jusqu'à 2000 LED dans diverses configurations.

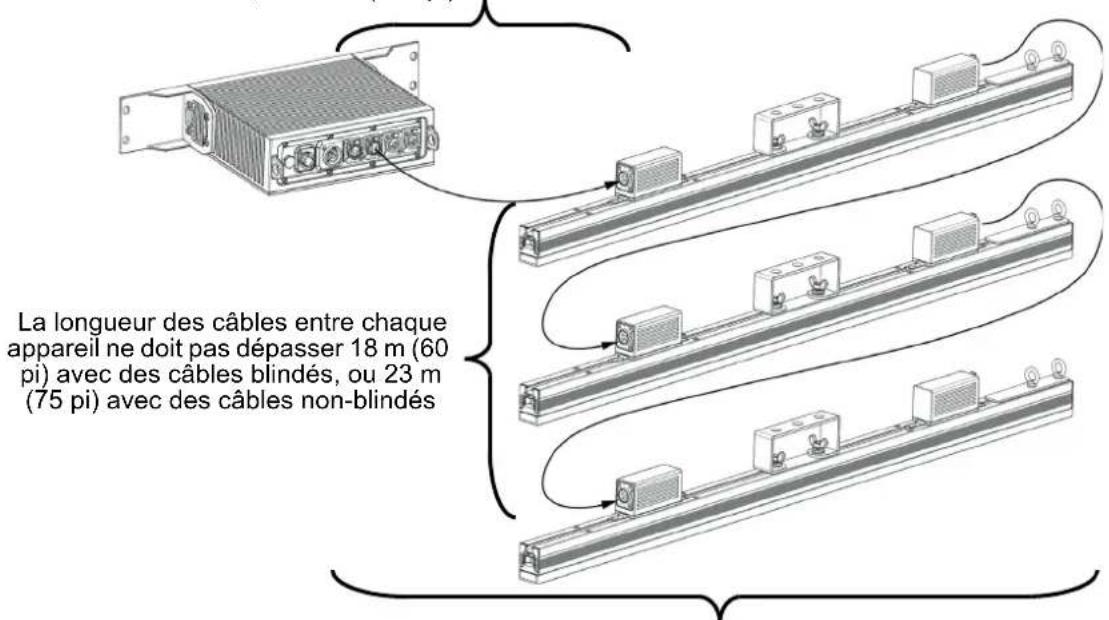

La longueur des câbles entre le ÉPIX Drive 2000 IP et le 1er appareil ne doit pas dépasser 20 m (65 pi) avec des câbles blindés, ou 60 m (200 pi) avec des câbles non-blindés
1 = Puissance + (Calibre AWG 12 ou plus)
2 = Données + (Calibre AWG 18–24)
3 = Données - (Calibre AWG 18–24)
4 = Puissance - (Calibre AWG 12 ou plus)
Le ÉPIX Drive 2000 IP peut prendre en charge de nombreux appareils chaînés électriquement dans diverses configurations jusqu'à un total de 2000 LED (jusqu'à 1000 LED par port). Exemple de configurations pour chaque port:
• 10 appareils ÉPIX Strip IP
• 20 appareils ÉPIX Strip IP 50
• 18 appareils ÉPIX Strip Tour
• 36 appareils ÉPIX Strip Tour 50
• 6 appareils ÉPIX Bar Tour
- 5 appareils ÉPIX Strip IP et 9 appareils ÉPIX Strip Tour
- 5 appareils ÉPIX Strip IP et 3 appareils ÉPIX Bar Tour
- 5 appareils ÉPIX Strip IP, 3 appareils ÉPIX Strip Tour et 2 appareils ÉPIX Bar Tour
Assurez-vous que la longueur totale de câbles blindés XLR à 4 broches utilisés pour les connexion ne dépasse pas 64 m (210 pi). L'utilisation de câble non blindés augmente la longueur maximale de câble jusqu'à 91 m (300 pi) tel qu'indiqué dans le schéma ci-dessus. Veuillez télécharger le manuel d'utilisation à l'adresse www.chauvetprofessional.com pour plus de détails.
REMARQUE: Ne combinez pas le ÉPIX Strip IP avec le ÉPIX Strip Tour ou le ÉPIX Bar Tour sur la même sortie du ÉPIX Drive 2000 IP si une personnalité autre que Pixel est sélectionnée.
Les câbles Scroller standard à 4 broches sont en règle générale blindés.
Utilisez UNIQUEMENT des câbles XLR 4 broches IP65 avec le ÉPIX Drive 2000 IP. Vous pouvez consulter la gamme CHAUVET Professional de câbles XLR 4 broches IP65 à l'adresse https://www.chauvetprofessional.com/accessories.
Montage
Veuillez lire les Consignes de Sécurité avant de monter cet appareil. Utilisez au moins un point de fixation par appareil. Assurez-vous que les fixations de montage peuvent supporter le poids de l'appareil. Pour prendre connaissance de la gamme de pinces de montage CHAUVET Professional, veuillez consulter le site internet à l'adresse http://trusst.com/products. Les pattes de fixation ne sont pas livrés montés sur l'appareil.

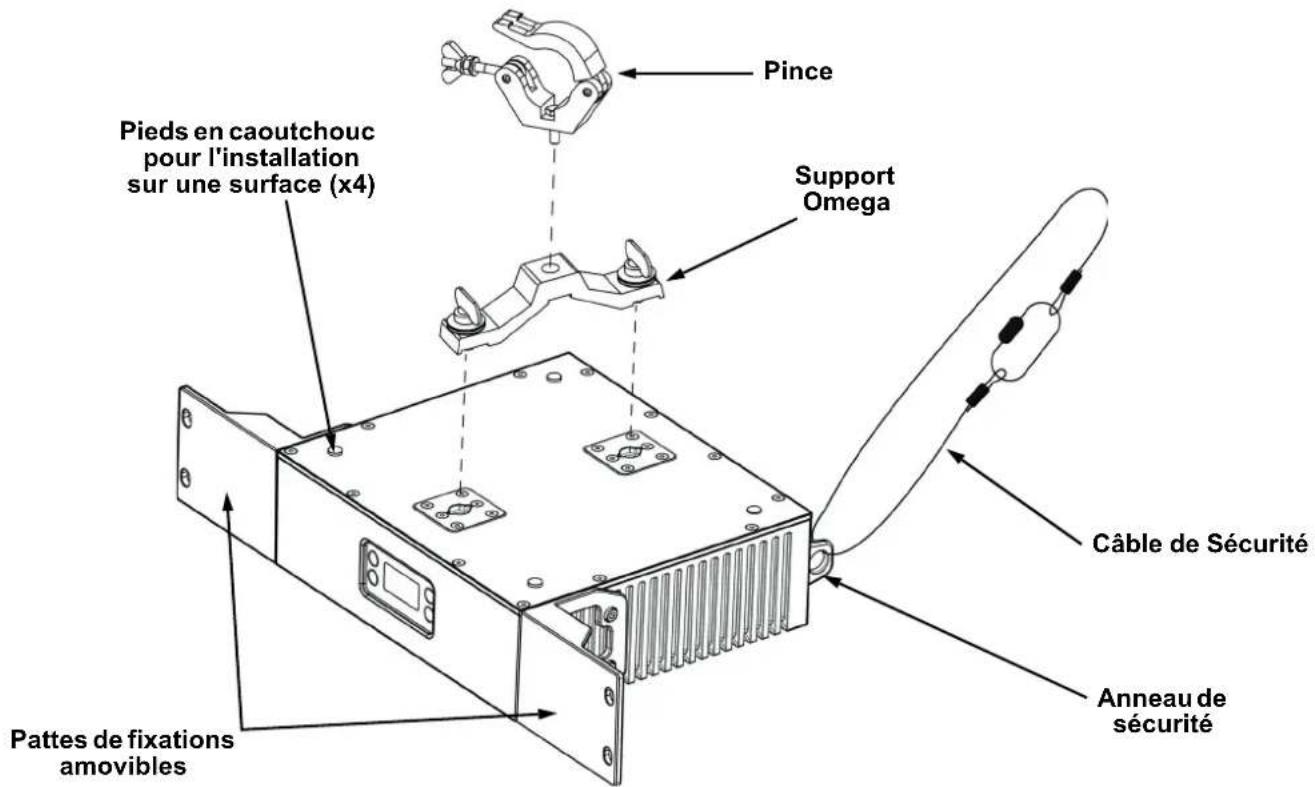

Schéma de montage de l'appareil
Chauvet préconise de suivre les recommandations suivantes lors du montage de cet appareil:
- Avant de choisir un emplacement, assurez-vous toujours qu'il soit facile d'accéder à l'appareil pour l'entretien et la programmation.
• Assurez-vous que la structure ou la surface sur laquelle vous installez l'appareil peut supporter le poids de l'appareil (référez-vous au manuel d'utilisation). - En cas de montage de l'appareil en hauteur, veillez à toujours utiliser un câble de sécurité. Installez l'appareil de manière sécurisée à un point d'accroche, tel qu'une plateforme élevée ou un treillis.
- Lors du montage du produit sur un treillis, vous devez utiliser une pince de fixation de la capacité en poids appropriée.
- Lors de l'installation de cet appareil au sol, assurez-vous de tenir l'appareil et les câbles à l'écart des personnes et des véhicules.
Description du Tableau de Commandes
| Bouton Fonction | |
| Permet de sortir du menu ou de la fonction en cours et de naviguer vers le bas dans la liste de menu principal | |
| Active l'entrée de menu actuellement affichée ou confirme la valeur actuellement sélectionnée pour la fonction en cours de sélection | |
| Permet de naviguer vers le haut dans la liste du menu ou d'incrémenter une valeur numérique dans une fonction | |
| Permet de naviguer vers le bas dans la liste du menu ou de décrémenter une valeur numérique dans une fonction | |
Plan du Menu
| Niveau principal | Niveaux de programmation Description | |||
| Auto Address | No | Permet de trouver et d'adresser automatiquement les appareils | ||
| Yes | ||||
| View Linked Fixtures | Port A | 1._.-18._. Affiche | les produits connectés | |
| Port B | ||||
| LED Output | Off Permet d'éteindre toutes les LED | |||
| Red LED rouges au maximum | ||||
| Green LED vertes au maximum | ||||
| Blue LED bleues au maximum | ||||
| White Toutes les LED au maximum | ||||
| Fade Programme de fondu de couleur | ||||
| Scroll Programme de défilement de couleurs | ||||
| Protocol | Port A | Art-Net | Permet de sélectionner le protocole pour chaque port et de déterminer les autres options de menu disponibles | |
| Kling-Net _ | _ | |||
| sACN | ||||
| Port B | Art-Net | |||
| Kling-Net _ | _ | |||
| sACN | ||||
| Display Inverse | No | Rotation de l'affichage de 180° | ||
| Yes | ||||
| Factory Reset | No | Réinitialise l'appareil aux réglages d'usine | ||
| Yes | ||||
| Port A (Art-NetTM et sACN seulement) | Personality | Pixel | Permet de définir la personnalité de contrôle pour le port A (voirPersonnalités de contrôle) | |
| 7-CH-Drive | ||||
| 8-CH-fixture | ||||
| 5-Section | ||||
| 10-Section | ||||
| 25-Section | ||||
| 50-Section | ||||
| Universe | 000-246 (Art-NetTM)001-247 (sACN) | Définit le plus bas des 6 univers consécutifs auquel port A est affecté | ||
| IP Address IP | Address #1-6 | 1-126.0-255.0-255.0-255 | Définit les adresses IP pour le port ARemarque: toutes les adresses doivent être uniques | |
| DMX Address | 001-____ | Définit l'adresse de départ pour le port A (canal le plus haut déterminé par la personnalité) | ||
| Port B (Art-NetTM et sACN seulement) | Personality | Pixel | Permet de définir la personnalité de contrôle pour le port B (voirPersonnalités de contrôle) | |
| 7-CH-Drive | ||||
| 8-CH-fixture | ||||
| 5-Section | ||||
| 10-Section | ||||
| 25-Section | ||||
| 50-Section | ||||
| Universe | 000-246 (Art-NetTM)001- 247 (sACN) | Définit le plus bas des 6 univers consécutifs auquel port B est affecté | ||
| IP Address IP | Address #1-6 | 1-126.0-255.0-255.0-255 | Définit les adresses IP pour le port BRemarque: toutes les adresses doivent être uniques | |
| DMX Address | 001-____ | Définit l'adresse de départ pour le port B (canal le plus haut déterminé par la personnalité) | ||
| Screen Lock | No | Écran de verrouillage.Code d'accès: HAUT, BAS, HAUT, BAS, DROITE | ||
| Yes | ||||
| Software Version | Port A:----V____Port B:----V____ | Affiche la version actuelle du logiciel | ||
Valeurs de contrôle
Mode "Pixel" (300 canaux par ÉPIX Strip IP)
Canal Fonction Valeur Pourcentage/Paramétrage
| 1 Rouge 1 000 | 255 0-100% | |||||
| 2 | V e | r | t | 1 | 000 255 0-100% | |
| 3 | B l | e | u | 1 | 000 255 0-100% | |
| 4 Rouge 2 000 | 255 0-100% | |||||
| 5 | V e | r | t | 2 | 000 255 0-100% | |
| 6 | B l | e | u | 2 | 000 255 0-100% | |
| 7 Rouge 3 000 | 255 0-100% | |||||
| 8 | V e | r | t | 3 | 000 255 0-100% | |
| 9 | B l | e | u | 3 | 000 255 0-100% | |
| 10 Rouge 4 000 | 255 0-100% | |||||
| 11 Vert 4 000 | 255 0-100% | |||||
| 12 Bleu 4 | 000 | 255 0-100% | ||||
| 13 Rouge 5 000 | 255 0-100% | |||||
| 14 Vert 5 | 000 | 255 0-100% | ||||
| 15 Bleu 5 | 000 | 255 0-100% | ||||
| 16 Rouge 6 000 | 255 0-100% | |||||
| 17 Vert 6 | 000 | 255 0-100% | ||||
| 18 Bleu 6 | 000 | 255 0-100% | ||||
| 19 Rouge 7 000 | 255 0-100% | |||||
| 20 Vert 7 | 000 | 255 0-100% | ||||
| 21 Bleu 7 | 000 | 255 0-100% | ||||
| 22 Rouge 8 000 | 255 0-100% | |||||
| 23 Vert 8 | 000 | 255 0-100% | ||||
| 24 Bleu 8 | 000 | 255 0-100% | ||||
| 25 Rouge 9 000 | 255 0-100% | |||||
| 26 Vert 9 | 000 | 255 0-100% | ||||
| 27 Bleu 9 | 000 | 255 0-100% | ||||
| 28 Rouge 10 | 000 | 255 0-100% | ||||
| 29 Vert 10 | 000 | 255 0-100% | ||||
| 30 Bleu 10 | 000 | 255 0-100% | ||||
| 31 Rouge 11 | 000 | 255 0-100% | ||||
| 32 | Vert 11 | 000 255 0-100% | ||||
| 33 Bleu 11 | 000 | 255 0-100% | ||||
| 34 Rouge 12 | 000 | 255 0-100% | ||||
| 35 Vert 12 | 000 | 255 0-100% | ||||
| 36 Bleu 12 | 000 | 255 0-100% | ||||
| 37 Rouge 13 | 000 | 255 0-100% | ||||
| 38 Vert 13 | 000 | 255 0-100% | ||||
| 39 Bleu 13 | 000 | 255 0-100% | ||||
| 40 Rouge 14 | 000 | 255 0-100% | ||||
| 41 Vert 14 | 000 | 255 0-100% | ||||
| 42 Bleu 14 | 000 | 255 0-100% | ||||
| 43 Rouge 15 | 000 | 255 0-100% | ||||
| 44 Vert 15 | 000 | 255 0-100% | ||||
| 45 Bleu 15 | 000 | 255 0-100% | ||||
| 46 Rouge 16 | 000 | 255 0-100% | ||||
| 47 Vert 16 | 000 | 255 0-100% | ||||
| 48 Bleu 16 | 000 | 255 0-100% | ||||
| 49 Rouge 17 | 000 | 255 0-100% | ||||
| 50 Vert 17 | 000 | 255 0-100% | ||||
| 51 Bleu 17 | 000 | 255 0-100% | ||||
| 52 Rouge 18 | 000 | 255 0-100% | ||||
| 53 Vert 18 | 000 | 255 0-100% | ||||
| 54 Bleu 18 | 000 | 255 0-100% | ||||
| Canal | Fonction | Valeur | Pourcentage/Paramétrage |
| 55 | Rouge 19 000 | 255 0–100% | |
| 56 | Vert 19 000 | 255 0–100% | |
| 57 | Bleu 19 000 | 255 0–100% | |
| 58 | Rouge 20 000 | 255 0–100% | |
| 59 | Vert 20 000 | 255 0–100% | |
| 60 | Bleu 20 000 | 255 0–100% | |
| 61 | Rouge 21 000 | 255 0–100% | |
| 62 | Vert 21 000 | 255 0–100% | |
| 63 | Bleu 21 000 | 255 0–100% | |
| 64 | Rouge 22 000 | 255 0–100% | |
| 65 | Vert 22 000 | 255 0–100% | |
| 66 | Bleu 22 000 | 255 0–100% | |
| 67 | Rouge 23 000 | 255 0–100% | |
| 68 | Vert 23 000 | 255 0–100% | |
| 69 | Bleu 23 000 | 255 0–100% | |
| 70 | Rouge 24 000 | 255 0–100% | |
| 71 | Vert 24 000 | 255 0–100% | |
| 72 | Bleu 24 000 | 255 0–100% | |
| 73 | Rouge 25 000 | 255 0–100% | |
| 74 | Vert 25 000 | 255 0–100% | |
| 75 | Bleu 25 000 | 255 0–100% | |
| 76 | Rouge 26 000 | 255 0–100% | |
| 77 | Vert 26 000 | 255 0–100% | |
| 78 | Bleu 26 000 | 255 0–100% | |
| 79 | Rouge 27 000 | 255 0–100% | |
| 80 | Vert 27 000 | 255 0–100% | |
| 81 | Bleu 27 000 | 255 0–100% | |
| 82 | Rouge 28 000 | 255 0–100% | |
| 83 | Vert 28 000 | 255 0–100% | |
| 84 | Bleu 28 000 | 255 0–100% | |
| 85 | Rouge 29 000 | 255 0–100% | |
| 86 | Vert 29 000 | 255 0–100% | |
| 87 | Bleu 29 000 | 255 0–100% | |
| 88 | Rouge 30 000 | 255 0–100% | |
| 89 | Vert 30 000 | 255 0–100% | |
| 90 | Bleu 30 000 | 255 0–100% | |
| 91 | Rouge 31 000 | 255 0–100% | |
| 92 | Vert 31 000 | 255 0–100% | |
| 93 | Bleu 31 000 | 255 0–100% | |
| 94 | Rouge 32 000 | 255 0–100% | |
| 95 | Vert 32 000 | 255 0–100% | |
| 96 | Bleu 32 000 | 255 0–100% | |
| 97 | Rouge 33 000 | 255 0–100% | |
| 98 | Vert 33 000 | 255 0–100% | |
| 99 | Bleu 33 000 | 255 0–100% | |
| 100 | Rouge 34 000 | 255 0–100% | |
| 101 | Vert 34 000 | 255 0–100% | |
| 102 | Bleu 34 000 | 255 0–100% | |
| 103 | Rouge 35 000 | 255 0–100% | |
| 104 | Vert 35 000 | 255 0–100% | |
| 105 | Bleu 35 000 | 255 0–100% | |
| 106 | Rouge 36 000 | 255 0–100% | |
| 107 | Vert 36 000 | 255 0–100% | |
| 108 | Bleu 36 000 | 255 0–100% | |
| 109 | Rouge 37 000 | 255 0–100% | |
| 110 | Vert 37 000 | 255 0–100% | |
| 111 | Bleu 37 000 | 255 0–100% | |
| Canal Fonction Valeur Pourcentage/Paramétrage | ||
| 112 Rouge 38 000 ⇔ 255 0–100% | ||
| 113 Vert 38 000 | ⇔ 255 0–100% | |
| 114 Bleu 38 000 | ⇔ 255 0–100% | |
| 115 Rouge 39 000 | ⇔ 255 0–100% | |
| 116 Vert 39 000 | ⇔ 255 0–100% | |
| 117 Bleu 39 000 | ⇔ 255 0–100% | |
| 118 Rouge 40 000 | ⇔ 255 0–100% | |
| 119 Vert 40 000 | ⇔ 255 0–100% | |
| 120 Bleu 40 000 | ⇔ 255 0–100% | |
| 121 Rouge 41 000 | ⇔ 255 0–100% | |
| 122 Vert 41 000 | ⇔ 255 0–100% | |
| 123 Bleu 41 000 | ⇔ 255 0–100% | |
| 124 Rouge 42 000 | ⇔ 255 0–100% | |
| 125 Vert 42 000 | ⇔ 255 0–100% | |
| 126 Bleu 42 000 | ⇔ 255 0–100% | |
| 127 Rouge 43 000 | ⇔ 255 0–100% | |
| 128 Vert 43 000 | ⇔ 255 0–100% | |
| 129 Bleu 43 000 | ⇔ 255 0–100% | |
| 130 Rouge 44 000 | ⇔ 255 0–100% | |
| 131 Vert 44 000 | ⇔ 255 0–100% | |
| 132 Bleu 44 000 | ⇔ 255 0–100% | |
| 133 Rouge 45 000 | ⇔ 255 0–100% | |
| 134 Vert 45 000 | ⇔ 255 0–100% | |
| 135 Bleu 45 000 | ⇔ 255 0–100% | |
| 136 Rouge 46 000 | ⇔ 255 0–100% | |
| 137 Vert 46 000 | ⇔ 255 0–100% | |
| 138 Bleu 46 000 | ⇔ 255 0–100% | |
| 139 Rouge 47 000 | ⇔ 255 0–100% | |
| 140 Vert 47 000 | ⇔ 255 0–100% | |
| 141 Bleu 47 000 | ⇔ 255 0–100% | |
| 142 Rouge 48 000 | ⇔ 255 0–100% | |
| 143 Vert 48 000 | ⇔ 255 0–100% | |
| 144 Bleu 48 000 | ⇔ 255 0–100% | |
| 145 Rouge 49 000 | ⇔ 255 0–100% | |
| 146 Vert 49 000 | ⇔ 255 0–100% | |
| 147 Bleu 49 000 | ⇔ 255 0–100% | |
| 148 Rouge 50 000 | ⇔ 255 0–100% | |
| 149 Vert 50 000 | ⇔ 255 0–100% | |
| 150 Bleu 50 000 | ⇔ 255 0–100% | |
| 151 Rouge 51 000 | ⇔ 255 0–100% | |
| 152 Vert 51 000 | ⇔ 255 0–100% | |
| 153 Bleu 51 000 | ⇔ 255 0–100% | |
| 154 Rouge 52 000 | ⇔ 255 0–100% | |
| 155 Vert 52 000 | ⇔ 255 0–100% | |
| 156 Bleu 52 000 | ⇔ 255 0–100% | |
| 157 Rouge 53 000 | ⇔ 255 0–100% | |
| 158 Vert 53 000 | ⇔ 255 0–100% | |
| 159 Bleu 53 000 | ⇔ 255 0–100% | |
| 160 Rouge 54 000 | ⇔ 255 0–100% | |
| 161 Vert 54 000 | ⇔ 255 0–100% | |
| 162 Bleu 54 000 | ⇔ 255 0–100% | |
| 163 Rouge 55 000 | ⇔ 255 0–100% | |
| 164 Vert 55 000 | ⇔ 255 0–100% | |
| 165 Bleu 55 000 | ⇔ 255 0–100% | |
| 166 Rouge 56 000 | ⇔ 255 0–100% | |
| 167 Vert 56 000 | ⇔ 255 0–100% | |
| 168 Bleu 56 000 | ⇔ 255 0–100% | |
| Canal Fonction Valeur Pourcentage/Paramétrage | ||
| 169 Rouge 57 000 | 255 0–100% | |
| 170 Vert 57 000 | 255 0–100% | |
| 171 Bleu 57 000 | 255 0–100% | |
| 172 Rouge 58 000 | 255 0–100% | |
| 173 Vert 58 000 | 255 0–100% | |
| 174 Bleu 58 000 | 255 0–100% | |
| 175 Rouge 59 000 | 255 0–100% | |
| 176 Vert 59 000 | 255 0–100% | |
| 177 Bleu 59 000 | 255 0–100% | |
| 178 Rouge 60 000 | 255 0–100% | |
| 179 Vert 60 000 | 255 0–100% | |
| 180 Bleu 60 000 | 255 0–100% | |
| 181 Rouge 61 000 | 255 0–100% | |
| 182 Vert 61 000 | 255 0–100% | |
| 183 Bleu 61 000 | 255 0–100% | |
| 184 Rouge 62 000 | 255 0–100% | |
| 185 Vert 62 000 | 255 0–100% | |
| 186 Bleu 62 000 | 255 0–100% | |
| 187 Rouge 63 000 | 255 0–100% | |
| 188 Vert 63 000 | 255 0–100% | |
| 189 Bleu 63 000 | 255 0–100% | |
| 190 Rouge 64 000 | 255 0–100% | |
| 191 Vert 64 000 | 255 0–100% | |
| 192 Bleu 64 000 | 255 0–100% | |
| 193 Rouge 65 000 | 255 0–100% | |
| 194 Vert 65 000 | 255 0–100% | |
| 195 Bleu 65 000 | 255 0–100% | |
| 196 Rouge 66 000 | 255 0–100% | |
| 197 Vert 66 000 | 255 0–100% | |
| 198 Bleu 66 000 | 255 0–100% | |
| 199 Rouge 67 000 | 255 0–100% | |
| 200 Vert 67 000 | 255 0–100% | |
| 201 Bleu 67 000 | 255 0–100% | |
| 202 Rouge 68 000 | 255 0–100% | |
| 203 Vert 68 000 | 255 0–100% | |
| 204 Bleu 68 000 | 255 0–100% | |
| 205 Rouge 69 000 | 255 0–100% | |
| 206 Vert 69 000 | 255 0–100% | |
| 207 Bleu 69 000 | 255 0–100% | |
| 208 Rouge 70 000 | 255 0–100% | |
| 209 Vert 70 000 | 255 0–100% | |
| 210 Bleu 70 000 | 255 0–100% | |
| 211 Rouge 71 000 | 255 0–100% | |
| 212 Vert 71 000 | 255 0–100% | |
| 213 Bleu 71 000 | 255 0–100% | |
| 214 Rouge 72 000 | 255 0–100% | |
| 215 Vert 72 000 | 255 0–100% | |
| 216 Bleu 72 000 | 255 0–100% | |
| 217 Rouge 73 000 | 255 0–100% | |
| 218 Vert 73 000 | 255 0–100% | |
| 219 Bleu 73 000 | 255 0–100% | |
| 220 Rouge 74 000 | 255 0–100% | |
| 221 Vert 74 000 | 255 0–100% | |
| 222 Bleu 74 000 | 255 0–100% | |
| 223 Rouge 75 000 | 255 0–100% | |
| 224 Vert 75 000 | 255 0–100% | |
| 225 Bleu 75 000 | 255 0–100% | |
| Canal Fonction Valeur Pourcentage/Paramétrage | ||
| 226 Rouge 76 000 ⇔ 255 0–100% | ||
| 227 Vert 76 000 | ⇔ 255 0–100% | |
| 228 Bleu 76 000 | ⇔ 255 0–100% | |
| 229 Rouge 77 000 | ⇔ 255 0–100% | |
| 230 Vert 77 000 | ⇔ 255 0–100% | |
| 231 Bleu 77 000 | ⇔ 255 0–100% | |
| 232 Rouge 78 000 | ⇔ 255 0–100% | |
| 233 Vert 78 000 | ⇔ 255 0–100% | |
| 234 Bleu 78 000 | ⇔ 255 0–100% | |
| 235 Rouge 79 000 | ⇔ 255 0–100% | |
| 236 Vert 79 000 | ⇔ 255 0–100% | |
| 237 Bleu 79 000 | ⇔ 255 0–100% | |
| 238 Rouge 80 000 | ⇔ 255 0–100% | |
| 239 Vert 80 000 | ⇔ 255 0–100% | |
| 240 Bleu 80 000 | ⇔ 255 0–100% | |
| 241 Rouge 81 000 | ⇔ 255 0–100% | |
| 242 Vert 81 000 | ⇔ 255 0–100% | |
| 243 Bleu 81 000 | ⇔ 255 0–100% | |
| 244 Rouge 82 000 | ⇔ 255 0–100% | |
| 245 Vert 82 000 | ⇔ 255 0–100% | |
| 246 Bleu 82 000 | ⇔ 255 0–100% | |
| 247 Rouge 83 000 | ⇔ 255 0–100% | |
| 248 Vert 83 000 | ⇔ 255 0–100% | |
| 249 Bleu 83 000 | ⇔ 255 0–100% | |
| 250 Rouge 84 000 | ⇔ 255 0–100% | |
| 251 Vert 84 000 | ⇔ 255 0–100% | |
| 252 Bleu 84 000 | ⇔ 255 0–100% | |
| 253 Rouge 85 000 | ⇔ 255 0–100% | |
| 254 Vert 85 000 | ⇔ 255 0–100% | |
| 255 Bleu 85 000 | ⇔ 255 0–100% | |
| 256 Rouge 86 000 | ⇔ 255 0–100% | |
| 257 Vert 86 000 | ⇔ 255 0–100% | |
| 258 Bleu 86 000 | ⇔ 255 0–100% | |
| 259 Rouge 87 000 | ⇔ 255 0–100% | |
| 260 Vert 87 000 | ⇔ 255 0–100% | |
| 261 Bleu 87 000 | ⇔ 255 0–100% | |
| 262 Rouge 88 000 | ⇔ 255 0–100% | |
| 263 Vert 88 000 | ⇔ 255 0–100% | |
| 264 Bleu 88 000 | ⇔ 255 0–100% | |
| 265 Rouge 89 000 | ⇔ 255 0–100% | |
| 266 Vert 89 000 | ⇔ 255 0–100% | |
| 267 Bleu 89 000 | ⇔ 255 0–100% | |
| 268 Rouge 90 000 | ⇔ 255 0–100% | |
| 269 Vert 90 000 | ⇔ 255 0–100% | |
| 270 Bleu 90 000 | ⇔ 255 0–100% | |
| 271 Rouge 91 000 | ⇔ 255 0–100% | |
| 272 Vert 91 000 | ⇔ 255 0–100% | |
| 273 Bleu 91 000 | ⇔ 255 0–100% | |
| 274 Rouge 92 000 | ⇔ 255 0–100% | |
| 275 Vert 92 000 | ⇔ 255 0–100% | |
| 276 Bleu 92 000 | ⇔ 255 0–100% | |
| 277 Rouge 93 000 | ⇔ 255 0–100% | |
| 278 Vert 93 000 | ⇔ 255 0–100% | |
| 279 Bleu 93 000 | ⇔ 255 0–100% | |
| 280 Rouge 94 000 | ⇔ 255 0–100% | |
| 281 Vert 94 000 | ⇔ 255 0–100% | |
| 282 Bleu 94 000 | ⇔ 255 0–100% | |
| Canal Fonction Valeur Pourcentage/Paramétrage | |
| 283 Rouge 95 000 ⇔ 255 0–100% | |
| 284 Vert 95 000 | ⇔ 255 0–100% |
| 285 Bleu 95 000 | ⇔ 255 0–100% |
| 286 Rouge 96 000 | ⇔ 255 0–100% |
| 287 Vert 96 000 | ⇔ 255 0–100% |
| 288 Bleu 96 000 | ⇔ 255 0–100% |
| 289 Rouge 97 000 | ⇔ 255 0–100% |
| 290 Vert 97 000 | ⇔ 255 0–100% |
| 291 Bleu 97 000 | ⇔ 255 0–100% |
| 292 Rouge 98 000 | ⇔ 255 0–100% |
| 293 Vert 98 000 | ⇔ 255 0–100% |
| 294 Bleu 98 000 | ⇔ 255 0–100% |
| 295 Rouge 99 000 | ⇔ 255 0–100% |
| 296 Vert 99 000 | ⇔ 255 0–100% |
| 297 Bleu 99 000 | ⇔ 255 0–100% |
| 298 Rouge 100 000 | ⇔ 255 0–100% |
| 299 Vert 100 000 | ⇔ 255 0–100% |
| 300 Bleu 100 000 | ⇔ 255 0–100% |
Mode "7-CH-Drive"
| Canal Fonction Valeur Pourcentage/Paramétrage | |||
| 1 Gradateur | 000 | 255 0–100% | |
| 2 Rouge | 000 | 255 0–100% | |
| 3 | Vert | 000 255 0–100% | |
| 4 | Bleu | 000 255 0–100% | |
| 5 Programme automatique | 000 010 Pas de fonction | ||
| 011 024 | Programme automatique 1 | ||
| 025 038 | Programme automatique 2 | ||
| 039 051 | Programme automatique 3 | ||
| 052 065 | Programme automatique 4 | ||
| 066 078 | Programme automatique 5 | ||
| 079 092 | Programme automatique 6 | ||
| 093 105 | Programme automatique 7 | ||
| 106 119 | Programme automatique 8 | ||
| 120 133 | Programme automatique 9 | ||
| 134 146 | Programme automatique 10 | ||
| 147 160 | Programme automatique 11 | ||
| 161 173 | Programme automatique 12 | ||
| 174 187 | Programme automatique 13 | ||
| 188 200 | Programme automatique 14 | ||
| 201 214 | Programme automatique 15 | ||
| 215 227 | Programme automatique 16 | ||
| 228 241 | Programme automatique 17 | ||
| 242 255 | Toute les programmes (Programmes automatiques 1–17) | ||
| 6 Vitesse | 000 255 0–100% | ||
| 7 Stroboscope | 000 010 Pas de fonction | ||
| 011 255 | Stroboscope, lente à rapide | ||
Mode "8-CH-fixture" (8 canaux par produit)
| Canal Fonction Valeur Pourcentage/Paramétrage | |||||||
| 1 | G | r | a | d | a | t ⇔ 255 | 0-100% r 000 |
| 2 Rouge 000 | ⇔ 255 | 0-100% | |||||
| 3 | V | e | r | t | 000 ⇔ 255 | 0-100% | |
| 4 | B | l | e | u | 000 ⇔ 255 | 0-100% | |
| 5 Programme automatique | 000 ⇔ 010 | Pas de fonction | |||||
| 011 ⇔ 024 | Programme automatique 1 | ||||||
| 025 ⇔ 038 | Programme automatique 2 | ||||||
| 039 ⇔ 051 | Programme automatique 3 | ||||||
| 052 ⇔ 065 | Programme automatique 4 | ||||||
| 066 ⇔ 078 | Programme automatique 5 | ||||||
| 079 ⇔ 092 | Programme automatique 6 | ||||||
| 093 ⇔ 105 | Programme automatique 7 | ||||||
| 106 ⇔ 119 | Programme automatique 8 | ||||||
| 120 ⇔ 133 | Programme automatique 9 | ||||||
| 134 ⇔ 146 | Programme automatique 10 | ||||||
| 147 ⇔ 160 | Programme automatique 11 | ||||||
| 161 ⇔ 173 | Programme automatique 12 | ||||||
| 174 ⇔ 187 | Programme automatique 13 | ||||||
| 188 ⇔ 200 | Programme automatique 14 | ||||||
| 201 ⇔ 214 | Programme automatique 15 | ||||||
| 215 ⇔ 227 | Programme automatique 16 | ||||||
| 228 ⇔ 241 | Programme automatique 17 | ||||||
| 242 ⇔ 255 | Toute les programmes (Programmes automatiques 1-17) | ||||||
| 6 Vitesse | 000 | ⇔ 255 | 0-100% | ||||
| 7 Stroboscope | 000 ⇔ 010 | Pas de fonction | |||||
| 011 ⇔ 255 | Stroboscope, lente à rapide | ||||||
| 8 Vitesse de gradation | 000 ⇔ 101 | Gradateur linéaire | |||||
| 102 ⇔ 152 | Gradateur vite | ||||||
| 153 ⇔ 203 | Gradateur moyen | ||||||
| 204 ⇔ 255 | Gradateur lent | ||||||
Mode "5-Section" (15 canaux par ÉPIX Strip IP)
| Canal | Fonction | Valeur | Pourcentage/Paramétrage | |
| 1 Rouge 1–20 | 000 | 255 0–100% | ||
| 2 Vert | 1–20 | 000 | 255 0–100% | |
| 3 Bleu | 1–20 | 000 | 255 0–100% | |
| 4 Rouge 21–40 | 000 | 255 0–100% | ||
| 5 Vert | 21–40 | 000 | 255 0–100% | |
| 6 Bleu | 21–40 | 000 | 255 0–100% | |
| 7 Rouge 41–60 | 000 | 255 0–100% | ||
| 8 Vert | 41–60 | 000 | 255 0–100% | |
| 9 Bleu | 41–60 | 000 | 255 0–100% | |
| 10 | Rouge 61–80 | 000 255 0–100% | ||
| 11 | Vert 61–80 | 000 255 0–100% | ||
| 12 | Bleu 61–80 | 000 255 0–100% | ||
| 13 | Rouge 81–100 | 000 255 0–100% | ||
| 14 | Vert 81–100 | 000 255 0–100% | ||
| 15 | Bleu 81–100 | 000 255 0–100% | ||
Mode "10-Section" (30 canaux par ÉPIX Strip IP)
| Canal Fonction Valeur Pourcentage/Paramétrage | ||||
| 1 Rouge 1-10 000 | 255 0-100% | |||
| 2 Vert 1-10 000 | 255 0-100% | |||
| 3 Bleu 1-10 000 | 255 0-100% | |||
| 4 Rouge 11-20 000 | 255 0-100% | |||
| 5 Vert 11-20 000 | 255 0-100% | |||
| 6 | B I e u 11 | - 255 0-100% 000 | ||
| 7 Rouge 21-30 000 | 255 0-100% | |||
| 8 Vert 21-30 000 | 255 0-100% | |||
| 9 Bleu 21-30 000 | 255 0-100% | |||
| 10 | Rouge 31-40 | 000 255 0-100% | ||
| 11 | Vert 31-40 | 000 255 0-100% | ||
| 12 | Bleu 31-40 | 000 255 0-100% | ||
| 13 | Rouge 41-50 | 000 255 0-100% | ||
| 14 | Vert 41-50 | 000 255 0-100% | ||
| 15 | Bleu 41-50 | 000 255 0-100% | ||
| 16 | Rouge 51-60 | 000 255 0-100% | ||
| 17 | Vert 51-60 | 000 255 0-100% | ||
| 18 | Bleu 51-60 | 000 255 0-100% | ||
| 19 | Rouge 61-70 | 000 255 0-100% | ||
| 20 | Vert 61-70 | 000 255 0-100% | ||
| 21 | Bleu 61-70 | 000 255 0-100% | ||
| 22 | Rouge 71-80 | 000 255 0-100% | ||
| 23 | Vert 71-80 | 000 255 0-100% | ||
| 24 | Bleu 71-80 | 000 255 0-100% | ||
| 25 | Rouge 81-90 | 000 255 0-100% | ||
| 26 | Vert 81-90 | 000 255 0-100% | ||
| 27 | Bleu 81-90 | 000 255 0-100% | ||
| 28 | Rouge 91-100 | 000 255 0-100% | ||
| 29 | Vert 91-100 | 000 255 0-100% | ||
| 30 | Bleu 91-100 | 000 255 0-100% | ||
Mode "25-Section" (75 canaux par ÉPIX Strip IP)
| Canal Fonction Valeur Pourcentage/Paramétrage | ||
| 1 Rouge 1-4 000 | 255 0-100% | |
| 2 Vert 1-4 000 | 255 0-100% | |
| 3 | B l e u 1 | - 255 0-100% |
| 4 Rouge 5-8 000 | 255 0-100% | |
| 5 Vert 5-8 000 | 255 0-100% | |
| 6 | B l e u 5 | - 255 0-100% |
| 7 Rouge 9-12 000 | 255 0-100% | |
| 8 Vert 9-12 000 | 255 0-100% | |
| 9 Bleu 9-12 000 | 255 0-100% | |
| 10 | Rouge 13-16 | 000 255 0-100% |
| 11 | Vert 13-16 | 000 255 0-100% |
| 12 | Bleu 13-16 | 000 255 0-100% |
| 13 | Rouge 17-20 | 000 255 0-100% |
| 14 | Vert 17-20 | 000 255 0-100% |
| 15 | Bleu 17-20 | 000 255 0-100% |
| 16 | Rouge 21-24 | 000 255 0-100% |
| 17 | Vert 21-24 | 000 255 0-100% |
| 18 | Bleu 21-24 | 000 255 0-100% |
| 19 | Rouge 25-28 | 000 255 0-100% |
| 20 | Vert 25-28 | 000 255 0-100% |
| 21 | Bleu 25-28 | 000 255 0-100% |
| 22 | Rouge 29-32 | 000 255 0-100% |
| 23 | Vert 29-32 | 000 255 0-100% |
| 24 | Bleu 29-32 | 000 255 0-100% |
| 25 | Rouge 33-36 | 000 255 0-100% |
| 26 | Vert 33-36 | 000 255 0-100% |
| 27 | Bleu 33-36 | 000 255 0-100% |
| 28 | Rouge 37-40 | 000 255 0-100% |
| 29 | Vert 37-40 | 000 255 0-100% |
| 30 | Bleu 37-40 | 000 255 0-100% |
| 31 | Rouge 41-44 | 000 255 0-100% |
| 32 | Vert 41-44 | 000 255 0-100% |
| 33 | Bleu 41-44 | 000 255 0-100% |
| 34 | Rouge 45-48 | 000 255 0-100% |
| 35 | Vert 45-48 | 000 255 0-100% |
| 36 | Bleu 45-48 | 000 255 0-100% |
| 37 | Rouge 49-52 | 000 255 0-100% |
| 38 | Vert 49-52 | 000 255 0-100% |
| 39 | Bleu 49-52 | 000 255 0-100% |
| 40 | Rouge 53-56 | 000 255 0-100% |
| 41 | Vert 53-56 | 000 255 0-100% |
| 42 | Bleu 53-56 | 000 255 0-100% |
| 43 | Rouge 57-60 | 000 255 0-100% |
| 44 | Vert 57-60 | 000 255 0-100% |
| 45 | Bleu 57-60 | 000 255 0-100% |
| 46 | Rouge 61-64 | 000 255 0-100% |
| 47 | Vert 61-64 | 000 255 0-100% |
| 48 | Bleu 61-64 | 000 255 0-100% |
| 49 | Rouge 65-68 | 000 255 0-100% |
| 50 | Vert 65-68 | 000 255 0-100% |
| 51 | Bleu 65-68 | 000 255 0-100% |
| 52 | Rouge 69-72 | 000 255 0-100% |
| 53 | Vert 69-72 | 000 255 0-100% |
| 54 | Bleu 69-72 | 000 255 0-100% |
| 55 | Rouge 73-76 | 000 255 0-100% |
| 56 | Vert 73-76 | 000 255 0-100% |
| 57 | Bleu 73-76 | 000 255 0-100% |
| Canal | Fonction | Valeur | Pourcentage/Paramétrage |
| 58 Rouge 77–80 000 ⇔ 255 0–100% | |||
| 59 Vert 77–80 000 | ⇔ 255 0–100% | ||
| 60 Bleu 77–80 000 | ⇔ 255 0–100% | ||
| 61 Rouge 81–84 000 | ⇔ 255 0–100% | ||
| 62 Vert 81–84 000 | ⇔ 255 0–100% | ||
| 63 Bleu 81–84 000 | ⇔ 255 0–100% | ||
| 64 Rouge 85–88 000 | ⇔ 255 0–100% | ||
| 65 Vert 85–88 000 | ⇔ 255 0–100% | ||
| 66 Bleu 85–88 000 | ⇔ 255 0–100% | ||
| 67 Rouge 89–92 000 | ⇔ 255 0–100% | ||
| 68 Vert 89–92 000 | ⇔ 255 0–100% | ||
| 69 Bleu 89–92 000 | ⇔ 255 0–100% | ||
| 70 Rouge 93–96 000 | ⇔ 255 0–100% | ||
| 71 Vert 93–96 000 | ⇔ 255 0–100% | ||
| 72 Bleu 93–96 000 | ⇔ 255 0–100% | ||
| 73 Rouge 97–100 000 | ⇔ 255 0–100% | ||
| 74 Vert 97–100 000 | ⇔ 255 0–100% | ||
| 75 Bleu 97–100 000 | ⇔ 255 0–100% | ||
Mode "50-Section" (150 canaux par ÉPIX Strip IP)
| Channel Function Value Percent/Setting | |||
| 1 Rouge 1–2 000 | 255 0–100% | ||
| 2 | Vert 1–2 | 000 255 0–100% | |
| 3 | Bleu 1–2 | 000 255 0–100% | |
| 4 Rouge 3–4 000 | 255 0–100% | ||
| 5 | Vert 3–4 | 000 255 0–100% | |
| 6 | Bleu 3–4 | 000 255 0–100% | |
| 7 Rouge 5–6 000 | 255 0–100% | ||
| 8 | Vert 5–6 | 000 255 0–100% | |
| 9 | Bleu 5–6 | 000 255 0–100% | |
| 10 Rouge 7–8 000 | 255 0–100% | ||
| 11 | Vert 7–8 | 000 255 0–100% | |
| 12 Bleu 7–8 | 000 | 255 0–100% | |
| 13 Rouge 9–10 | 000 | 255 0–100% | |
| 14 Vert 9–10 | 000 | 255 0–100% | |
| 15 Bleu 9–10 | 000 | 255 0–100% | |
| 16 Rouge 11–12 | 000 | 255 0–100% | |
| 17 Vert 11–12 | 000 | 255 0–100% | |
| 18 Bleu 11–12 | 000 | 255 0–100% | |
| 19 Rouge 13–14 000 | 255 0–100% | ||
| 20 Vert 13–14 000 | 255 0–100% | ||
| 21 Bleu 13–14 000 | 255 0–100% | ||
| 22 Rouge 15–16 000 | 255 0–100% | ||
| 23 Vert 15–16 000 | 255 0–100% | ||
| 24 Bleu 15–16 000 | 255 0–100% | ||
| 25 Rouge 17–18 000 | 255 0–100% | ||
| 26 Vert 17–18 000 | 255 0–100% | ||
| 27 Bleu 17–18 000 | 255 0–100% | ||
| 28 Rouge 19–20 000 | 255 0–100% | ||
| 29 Vert 19–20 000 | 255 0–100% | ||
| 30 Bleu 19–20 000 | 255 0–100% | ||
| 31 Rouge 21–22 000 | 255 0–100% | ||
| 32 Vert 21–22 000 | 255 0–100% | ||
| 33 Bleu 21–22 000 | 255 0–100% | ||
| Channel Function Value Percent/Setting | ||
| 34 Rouge 23–24 000 ⇔ 255 0–100% | ||
| 35 Vert 23–24 000 | ⇔ 255 0–100% | |
| 36 Bleu 23–24 000 | ⇔ 255 0–100% | |
| 37 Rouge 25–26 000 | ⇔ 255 0–100% | |
| 38 Vert 25–26 000 | ⇔ 255 0–100% | |
| 39 Bleu 25–26 000 | ⇔ 255 0–100% | |
| 40 Rouge 27–28 000 | ⇔ 255 0–100% | |
| 41 Vert 27–28 000 | ⇔ 255 0–100% | |
| 42 Bleu 27–28 000 | ⇔ 255 0–100% | |
| 43 Rouge 29–30 000 | ⇔ 255 0–100% | |
| 44 Vert 29–30 000 | ⇔ 255 0–100% | |
| 45 Bleu 29–30 000 | ⇔ 255 0–100% | |
| 46 Rouge 31–32 000 | ⇔ 255 0–100% | |
| 47 Vert 31–32 000 | ⇔ 255 0–100% | |
| 48 Bleu 31–32 000 | ⇔ 255 0–100% | |
| 49 Rouge 33–34 000 | ⇔ 255 0–100% | |
| 50 Vert 33–34 000 | ⇔ 255 0–100% | |
| 51 Bleu 33–34 000 | ⇔ 255 0–100% | |
| 52 Rouge 35–36 000 | ⇔ 255 0–100% | |
| 53 Vert 35–36 000 | ⇔ 255 0–100% | |
| 54 Bleu 35–36 000 | ⇔ 255 0–100% | |
| 55 Rouge 37–38 000 | ⇔ 255 0–100% | |
| 56 Vert 37–38 000 | ⇔ 255 0–100% | |
| 57 Bleu 37–38 000 | ⇔ 255 0–100% | |
| 58 Rouge 39–40 000 | ⇔ 255 0–100% | |
| 59 Vert 39–40 000 | ⇔ 255 0–100% | |
| 60 Bleu 39–40 000 | ⇔ 255 0–100% | |
| 61 Rouge 41–42 000 | ⇔ 255 0–100% | |
| 62 Vert 41–42 000 | ⇔ 255 0–100% | |
| 63 Bleu 41–42 000 | ⇔ 255 0–100% | |
| 64 Rouge 43–44 000 | ⇔ 255 0–100% | |
| 65 Vert 43–44 000 | ⇔ 255 0–100% | |
| 66 Bleu 43–44 000 | ⇔ 255 0–100% | |
| 67 Rouge 45–46 000 | ⇔ 255 0–100% | |
| 68 Vert 45–46 000 | ⇔ 255 0–100% | |
| 69 Bleu 45–46 000 | ⇔ 255 0–100% | |
| 70 Rouge 47–48 000 | ⇔ 255 0–100% | |
| 71 Vert 47–48 000 | ⇔ 255 0–100% | |
| 72 Bleu 47–48 000 | ⇔ 255 0–100% | |
| 73 Rouge 49–50 000 | ⇔ 255 0–100% | |
| 74 Vert 49–50 000 | ⇔ 255 0–100% | |
| 75 Bleu 49–50 000 | ⇔ 255 0–100% | |
| 76 Rouge 51–52 000 | ⇔ 255 0–100% | |
| 77 Vert 51–52 000 | ⇔ 255 0–100% | |
| 78 Bleu 51–52 000 | ⇔ 255 0–100% | |
| 79 Rouge 53–54 000 | ⇔ 255 0–100% | |
| 80 Vert 53–54 000 | ⇔ 255 0–100% | |
| 81 Bleu 53–54 000 | ⇔ 255 0–100% | |
| 82 Rouge 55–56 000 | ⇔ 255 0–100% | |
| 83 Vert 55–56 000 | ⇔ 255 0–100% | |
| 84 Bleu 55–56 000 | ⇔ 255 0–100% | |
| 85 Rouge 57–58 000 | ⇔ 255 0–100% | |
| 86 Vert 57–58 000 | ⇔ 255 0–100% | |
| 87 Bleu 57–58 000 | ⇔ 255 0–100% | |
| 88 Rouge 59–60 000 | 255 0–100% | |
| 89 Vert 59–60 000 | 255 0–100% | |
| 90 Bleu 59–60 000 | 255 0–100% | |
| 91 Rouge 61–62 000 | 255 0–100% | |
| 92 Vert 61–62 000 | 255 0–100% | |
| 93 Bleu 61–62 000 | 255 0–100% | |
| 94 Rouge 63–64 000 | 255 0–100% | |
| 95 Vert 63–64 000 | 255 0–100% | |
| 96 Bleu 63–64 000 | 255 0–100% | |
| 97 Rouge 65–66 000 | 255 0–100% | |
| 98 Vert 65–66 000 | 255 0–100% | |
| 99 Bleu 65–66 000 | 255 0–100% | |
| 100 Rouge 67–68 000 | 255 0–100% | |
| 101 Vert 67–68 000 | 255 0–100% | |
| 102 Bleu 67–68 000 | 255 0–100% | |
| 103 Rouge 69–70 000 | 255 0–100% | |
| 104 Vert 69–70 000 | 255 0–100% | |
| 105 Bleu 69–70 000 | 255 0–100% | |
| 106 Rouge 71–72 000 | 255 0–100% | |
| 107 Vert 71–72 000 | 255 0–100% | |
| 108 Bleu 71–72 000 | 255 0–100% | |
| 109 Rouge 73–74 000 | 255 0–100% | |
| 110 Vert 73–74 000 | 255 0–100% | |
| 111 Bleu 73–74 000 | 255 0–100% | |
| 112 Rouge 75–76 000 | 255 0–100% | |
| 113 Vert 75–76 000 | 255 0–100% | |
| 114 Bleu 75–76 000 | 255 0–100% | |
| 115 Rouge 77–78 000 | 255 0–100% | |
| 116 Vert 77–78 000 | 255 0–100% | |
| 117 Bleu 77–78 000 | 255 0–100% | |
| 118 Rouge 79–80 000 | 255 0–100% | |
| 119 Vert 79–80 000 | 255 0–100% | |
| 120 Bleu 79–80 000 | 255 0–100% | |
| 121 Rouge 81–82 000 | 255 0–100% | |
| 122 Vert 81–82 000 | 255 0–100% | |
| 123 Bleu 81–82 000 | 255 0–100% | |
| 124 Rouge 83–84 000 | 255 0–100% | |
| 125 Vert 83–84 000 | 255 0–100% | |
| 126 Bleu 83–84 000 | 255 0–100% | |
| 127 Rouge 85–86 000 | 255 0–100% | |
| 128 Vert 85–86 000 | 255 0–100% | |
| 129 Bleu 85–86 000 | 255 0–100% | |
| 130 Rouge 87–88 000 | 255 0–100% | |
| 131 Vert 87–88 000 | 255 0–100% | |
| 132 Bleu 87–88 000 | 255 0–100% | |
| 133 Rouge 89–90 000 | 255 0–100% | |
| 134 Vert 89–90 000 | 255 0–100% | |
| 135 Bleu 89–90 000 | 255 0–100% | |
| 136 Rouge 91–92 000 | 255 0–100% | |
| 137 Vert 91–92 000 | 255 0–100% | |
| 138 Bleu 91–92 000 | 255 0–100% | |
| 139 Rouge 93–94 000 | 255 0–100% | |
| 140 Vert 93–94 000 | 255 0–100% | |
| 141 Bleu 93–94 000 | 255 0–100% | |
| Channel Function Value Percent/Setting | |||
| 142 | Rouge 95–96 | 000 ⇔ 255 | 0–100% |
| 143 Vert | 95–96 000 | ⇔ 255 0–100% | |
| 144 Bleu | 95–96 000 | ⇔ 255 0–100% | |
| 145 Rouge | 97–98 000 | ⇔ 255 0–100% | |
| 146 Vert | 97–98 000 | ⇔ 255 0–100% | |
| 147 Bleu | 97–98 000 | ⇔ 255 0–100% | |
| 148 Rouge | 99–100 000 | ⇔ 255 0–100% | |
| 149 Vert | 99–100 000 | ⇔ 255 0–100% | |
| 150 Bleu | 99–100 000 | ⇔ 255 0–100% | |
