E9WHMIC1 - Filtre à eau AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Filtre à microplastiques pour lave-linge
Marque	AEG
Modèle	E9WHMIC1
Compatibilité	Lave-linge ménagers Electrolux, AEG, Zanussi
Installation	Murale, hauteur recommandée 110 cm ±5 cm du sol
Longueur du tuyau de drainage	100 cm
Poids estimé	Environ 1 kg
Type d'alimentation	Mécanique (aucune alimentation électrique)
Fonction principale	Filtration des microfibres plastiques libérées pendant le lavage
Indicateur de colmatage	Flotteur rouge visible dans le couvercle
Mode dérivation	Activé lorsque la cartouche est pleine (alarme rouge)
Nettoyage de la cartouche	Hebdomadaire ou dès que le flotteur rouge est visible
Fréquence de remplacement de la cartouche	Tous les 6 mois environ
Cartouche de rechange incluse	Oui, 1 pièce
Pièces de rechange disponibles	Centres de service agréés ou en ligne
Élimination des déchets	Déchets secs généraux (microfibres, résidus)
Consignes de sécurité	Ne pas réutiliser l'eau filtrée, ne pas nettoyer à la vapeur haute pression
Utilisation prévue	Domestique et applications équivalentes (hôtels, laveries, etc.)
Température ambiante de stockage	Non spécifiée (estimation : 5-35°C)
Garantie	Non spécifiée dans la notice
Outils nécessaires à l'installation	Tournevis plat, perceuse, mèche 6 mm, niveau à bulle

FOIRE AUX QUESTIONS - E9WHMIC1 AEG

Comment installer le filtre AEG E9WHMIC1 ?

Fixez le support mural à 110 cm du sol (tolérance ±5 cm) en utilisant les vis et ancrages fournis. Raccordez les tuyaux selon les marquages ENTRÉE et SORTIE, puis fixez le corps du filtre au support jusqu'au clic. Consultez la notice pour les vidéos d'installation.

Avec quels lave-linge ce filtre est-il compatible ?

Il est compatible avec les lave-linge ménagers des marques Electrolux, AEG et Zanussi.

À quelle fréquence dois-je nettoyer la cartouche filtrante ?

Nettoyez la cartouche une fois par semaine ou dès que le flotteur rouge est visible dans le couvercle.

Comment nettoyer la cartouche ?

Déverrouillez le couvercle, retirez la cartouche, vider l'eau dans un récipient, brossez le filet avec l'outil fourni, puis jetez les résidus dans les déchets secs généraux. Réinitialisez le flotteur en vidant l'eau du couvercle.

Quand remplacer la cartouche ?

La cartouche a une durée de vie d'environ 6 mois. Remplacez-la si le filet est endommagé. Une cartouche de rechange est incluse dans la boîte.

Que faire en cas de fuite d'eau après installation ?

Arrêtez immédiatement le lave-linge, débranchez-le, puis vérifiez les colliers. Détachez le filtre du support, serrez les colliers avec un tournevis, puis réinstallez. Vérifiez l'absence de fuite avant de réutiliser.

Le filtre peut-il être nettoyé à l'eau ?

Évitez d'utiliser de l'eau pour nettoyer la cartouche afin de ne pas disperser les microfibres. Utilisez la brosse fournie et jetez les déchets secs. L'eau du filtre ne doit pas être réutilisée.

Que signifie le flotteur rouge ?

Le flotteur rouge indique que la cartouche est pleine et que le filtre fonctionne en mode dérivation sans filtration. Nettoyez la cartouche dès que possible.

Puis-je utiliser le filtre avec un lave-linge à chargement par le haut ?

Oui, le filtre est compatible. Reportez-vous à l'annexe 2 de la notice pour les dimensions d'installation spécifiques (hauteur 110 cm, espace libre de 40 cm).

Où puis-je acheter une cartouche de rechange ?

Les cartouches de rechange originales sont disponibles dans les centres de service agréés Electrolux/AEG ou en ligne. Utilisez uniquement des pièces d'origine.

MODE D'EMPLOI E9WHMIC1 AEG

FR FILTRE À MICROPLASTIQUES 136

Avant d'installer et d'utiliser ce produit, lisez soigneusement les instructions fournies. Le fabricant ne pourra pas être tenu responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

- Ce produit est conçu pour filtrer les fibres microplastiques libérées par les textiles pendant le processus de lavage et ne doit pas être utilisé à d'autres fins.

- Ce produit peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de ce produit en toute sécurité leur ont été données et s'ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

- Les enfants ne doivent pas jouer avec le produit. Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

- Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur le produit sans surveillance. Ne laissez pas les détergents à la portée des enfants.

- Cet appareil est conçu pour un usage domestique et des applications équivalentes, comme :

• cuisines réservées aux employés dans les magasins, les bureaux et autres environnements de travail ;

• exploitations agricoles ;

• par les clients, dans des hôtels, motels, chambres d'hôte et autres environnements de type résidentiel ;

• parties communes d'immeubles d'appartements ou dans les laveries automatiques.

- Suivez les instructions d'installation fournies avec l'appareil.

- Ne pas installer ou utiliser un produit endommagé ou des tuyaux de vidange.

- Installez le produit dans un lieu sûr et adapté répondant aux exigences d'installation.

- Ne pas installer le produit au-dessus de prises électriques, ou au-dessus de dispositifs situés sur le mur, ou de dispositifs autonomes situés à proximité sur le sol pour éviter le risque d'électrocution.

- Retirez l'emballage entièrement.

- Assurez-vous que les tuyaux sont correctement fixés pour éviter les fuites, le bruit ou les dommages.

- Assurez-vous que le passage du tuyau de vidange est correct entre l'appareil et l'entrée du filtre pour éviter de bloquer le débit de vidange.

- Les dispositifs de fixation pour le mur ne sont pas inclus en raison de matériaux muraux différents. Utilisez des dispositifs de fixation appropriés adaptés aux murs.

- Pendant et après la première utilisation du produit, vérifiez qu'aucune fuite d'eau n'est visible.

- Ne pulvérisez pas d'eau ni de vapeur à haute pression pour nettoyer le produit.

- Toujours éteindre et vérifier que la machine n'est pas en marche avant d'accéder au produit ou de le nettoyer.

- Nettoyez le produit avec un chiffon humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

• Nettoyez la cartouche régulièrement, une fois par semaine ou lorsque le voyant du flotteur rouge est clairement visible.
• Ne réutilisez pas l'eau du filtre. Il peut contenir des particules microplastiques qui sont inaptes à la consommation humaine et animale.
• Pour réparer le produit, contactez le service après-vente agréé. Utilisez uniquement des pièces de rechange d'origine.
• Cet accessoire externe est compatible avec les lave- linge ménagers Electrolux/AEG/Zanussi.

Considérations environnementales

Recycler les matériaux portant le symbole ✉Placez l'emballage dans les conteneurs prévus pour le recycler.

2. INSTALLATION

2.1 Avant l'installation

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

Visitez electrolux.com/getstarted/microplasticfilters pour les vidéos d'installation et d'utilisation.

1. Sélectionnez un emplacement approprié sur le mur pour installer le filtre : Pour éviter les fuites sur le lave-linge, il est préférable d'installer le filtre de chaque côté de votre lave-linge.

110 cm 110 cm 110 cm 110 cm X

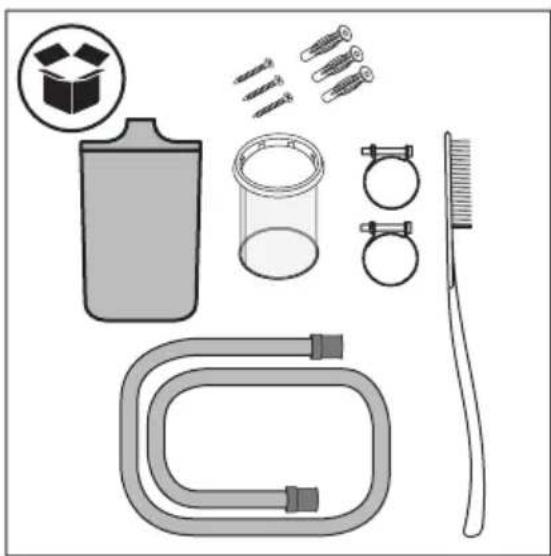

1. Vérifier le contenu de la boîte.

1. Préparez les outils nécessaires pour l'installation.

2.2 Installation de l'accessoire

1. Retirez le filtre de la boîte d'emballage et retirez le support mural à l'aide d'un tournevis plat.

110 cm

1. La position de votre filtre doit suivre ces points énumérés (a et b) :

a. Positionnez le support mural à la bonne hauteur, en mesurant 110 cm* du haut du support mural au sol (ou au piédestal si présent). *La tolérance admise dans la position de hauteur du filtre est de +/-5 cm.

Vérifiez où se trouve votre point de drainage avant de positionner le support mural. Le filtre est équipé d'un tuyau de drainage d'une longueur de 100 cm.

Assurez-vous qu'il y a suffisamment d'espace au-dessus de votre filtre avant de positionner le support mural. Veillez à laisser suffisamment d'espace libre au-dessus du filtre afin de retirer et de réinsérer la cartouche. Consultez la référence des dimensions minimales dans l'Annexe 1 (chargeur avant) et l'Annexe 2 (chargeur supérieur).

110 cm

b. Utilisez un niveau pour vérifier que les 3 poinçons de forage sont à niveau et bien alignés avant le forage.

1. Percez les trous dans le mur et placez les ancrages.

AVERTISSEMENT!

Avant de percer dans le mur, assurez-vous qu'aucun tuyau d'eau ou fil électrique n'est derrière. Il est recommandé d'utiliser une mèche de 6 mm. L'ensemble de filtres

comprend trois vis dédiées et des ancrages en plastique pour installer correctement et solidement le filtre. Le système de fixation fourni est conçu pour être installé sur un mur de briques. En cas de doute, adressez-vous au technicien.

Φ 6 mm 3x

AVERTISSEMENT!

Si votre mur est construit dans un matériau différent de la brique, utilisez les ancrages et vis appropriés conçus pour ce matériau.

1. Fixez le support mural avec les vis et les ancrages en plastique fournis, en vous assurant qu'il est bien fixé au mur.

IN OUT DRAIN WM

1. Prenez les tuyaux, les colliers et le corps du filtre.

Insérez les colliers sur les tuyaux et raccordez les tuyaux au corps du filtre en suivant les indications ENTRÉE/SORTIE présentes à l'arrière du corps du filtre :

ENTRÉE : tuyau qui provient du lave-linge, SORTIE : tuyau (présent dans l'ensemble de filtre) qui va à l'évacuation.

AVERTISSEMENT!

Avant de raccorder le tuyau de vidange au filtre externe, assurez-vous que le lave-linge est éteint et débranché de la prise électrique.

1. Serrer les colliers à l'aide du tournevis.

Suivez ces instructions exactement, afin de positionner les colliers pour assurer une connexion complète.

Lorsque vous utilisez le tournevis, veillez à ne pas endommager le corps du filtre ou les tuyaux.

1. En suivant le mouvement indiqué sur l'image, lorsque vous fixez le corps du filtre au support mural, vous entendrez un « clic » car le corps est correctement fixé au support mural.

1 2 click

Avant de passer à la rubrique suivante : Utilisation, entretien et nettoyage quotidiens, démarrez le programme de lavage court et suivez-le jusqu'à la fin. Assurez-vous qu'aucune fuite ne vient du filtre et de ses connexions. En cas de fuite d'eau, procédez comme décrit au paragraphe 8. Détachez l'ensemble filtre du support mural et serrez les colliers. Pour réinstaller le filtre, répétez les étapes du paragraphe 7.

1. Si de l'eau apparaît au cours du premier cycle, arrêtez immédiatement le programme. Éteignez le lave-linge et débranchez-le de la prise électrique. Avant de procéder à la procédure de détachement, vérifier que le couvercle du filtre reste en position verrouillée afin d'éviter toute fuite d'eau pendant le serrage des colliers.

Détachez l'ensemble du filtre du support mural :

1. Détachez le filtre du support mural à l'aide du tournevis,
2. Tenez le filtre dans votre main pour serrer le collier avec le tournevis.

Répétez les étapes du paragraphe 7 pour installer le filtre.

3. UTILISATION QUOTIDIENNE, ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

AVERTISSEMENT!

Toujours éteindre et vérifier que la machine n'est pas en marche avant d'accéder au filtre ou de le nettoyer.

i

La cartouche filtrante est fabriquée avec un filet fin en polyamide afin de récupérer les microfibres libérées lors du processus de lavage du linge.

i Après certains cycles de lavage, la cartouche filtrante se bouche et doit être nettoyée
Le nombre de cycles avant l'activation du flotteur dépendra de plusieurs facteurs (type de textile, taille du tambour, programmes les plus utilisés, type et durée des cycles, charge de linge, détergent, degré de salissure, etc.).
Nettoyez la cartouche régulièrement, une fois par semaine ou lorsque le voyant du flotteur rouge est clairement visible.

Lorsque le filtre est obstrué, le flotteur rouge situé à l'intérieur du couvercle devient visible, avertissant l'utilisateur que la cartouche doit être nettoyée, comme illustré sur l'image suivante.

AVERTISSEMENT! Ne réutilisez pas l'eau du filtre. Il peut contenir des particules microplastiques qui sont inaptes à la consommation humaine et animale.

3.1 Condition « alarme rouge »

Le flotteur rouge indique que le filtre est plein et doit être nettoyé.

En mode « alarme rouge » (lorsque le flotteur est activé), le filtre n'arrête pas le cycle de lavage, mais fonctionne en mode dérivation et ne filtre plus.

Par conséquent, pour garantir des performances optimales, il est recommandé de nettoyer la cartouche dès que possible pour éviter de laisser le filtre en mode « alarme rouge ».

AVERTISSEMENT!

Pour plusieurs raisons, le lave-linge peut afficher des avertissements possibles, liés à des problèmes de vidange, comme E20-E21. Si cet avertissement apparaît, vérifiez d'abord le nouveau filtre externe et nettoyez-le. Si l'erreur persiste, vérifiez également le filtre de votre lave-linge et nettoyez-le, s'il est accessible.

L'arrêt du lave-linge (erreur) est une fonction de sécurité de la machine pour éviter de longs temps de vidange et ne pas endommager la machine. Après le nettoyage de la cartouche filtrante, le fonctionnement normal peut être repris.

3.2 Entretien et nettoyage

Nettoyage du filtre et élimination des microfibres.

1.

1 2

Pour ouvrir le filtre, reportez-vous aux mouvements dans les images 1 et 2 :

1. Tournez le couvercle dans le sens inverse des aiguilles d'une montre, du symbole de verrouillage au symbole de déverrouillage (disponible à l'avant du filtre comme indiqué sur la photo 2),
2. Soulevez le couvercle.

Pour détacher la cartouche, reportez-vous aux mouvements de l'image 3 :

1. Tenez le couvercle dans votre main, puis, de l'autre main, faites tourner la cartouche dans le sens inverse des aiguilles d'une montre en partant du symbole de verrouillage pour déverrouiller le symbole (voir les figures 4 et 5).
2. Tirez la cartouche vers le bas.

3.

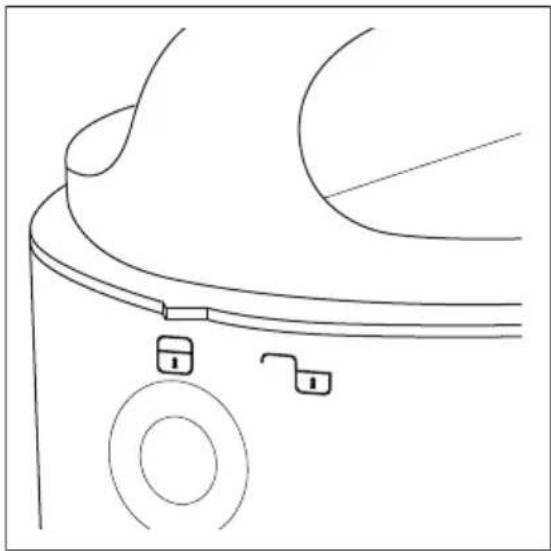

Pour verrouiller/déverrouiller la cartouche, reportez-vous aux images 4 et 5 : Verrouiller (image 4) / Déverrouiller (image 5).

Pour nettoyer la cartouche et éliminer son contenu, reportez-vous aux images 6, 7, 8 et 9.

Si la cartouche est complètement bouchée, elle peut être pleine d'eau sale. Afin d'être préparé pour l'opération de nettoyage, il est recommandé d'utiliser n'importe quel pot ou petit récipient en plastique ; cela pourrait aider l'opération et empêcher l'environnement de se mouiller. Pour retirer l'eau restante à l'intérieur de la cartouche, videz-la à l'intérieur d'un pot ou d'un récipient en tenant le couvercle de l'ensemble et en la secouant. L'eau s'écoule. Si de l'eau reste, passez à l'étape suivante.

6.

7

Pour réinitialiser le filtre, reportez-vous à l'image 7.

Avant de replacer le couvercle sur la cartouche, réinitialiser le flotteur en retirant l'eau à l'intérieur du couvercle. Tenez le couvercle, faites-le pivoter (voir figure 7) et vidangez toute l'eau dans un récipient en plastique. Le flotteur n'est plus visible lorsque le couvercle est placé sur le filtre.

Un bruit peut être entendu, mais c'est un comportement normal car à l'intérieur du couvercle il y a une vanne de masse.

8.

En tenant la cartouche à l'intérieur du récipient, utilisez l'outil brosse-spatula disponible dans la boîte de filtre. Avec un mouvement de brosse haut/bas, retirez autant que possible les fibres fixées au filet de la cartouche pour faciliter l'évacuation de l'eau.

Éliminez les déchets du filtre avec les déchets secs généraux.

9.

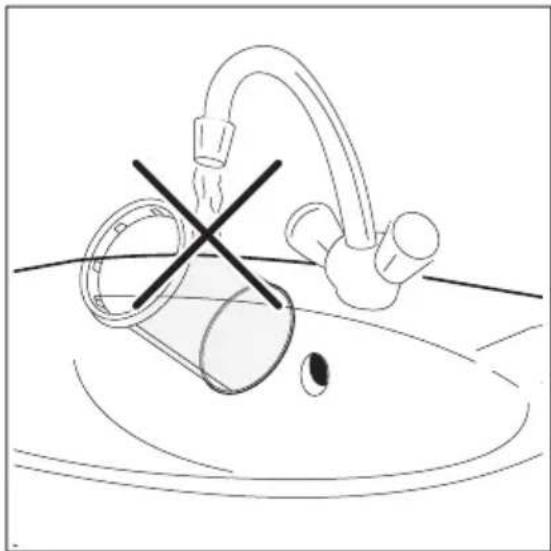

Pour préserver l'impact positif du filtre sur l'environnement, évitez d'utiliser de l'eau pour nettoyer la cartouche filtrante. Au lieu de cela, jetez les déchets collectés par la cartouche filtrante dans les déchets secs généraux (évitez la dispersion de fibres plastiques dans l'eau ambiante).

Après avoir vidangé l'eau de la cartouche, retirez toute saleté et les microfibres de l'intérieur de la cartouche et jetez-la avec les déchets généraux SECS. Une serviette en papier peut être utilisée pour recueillir autant de matériau que possible.

ATTENTION!

Les déchets collectés par la cartouche contiennent des microfibres, des résidus de détergent et de la saleté. CELA DOIT être éliminé avec les déchets secs généraux.

Après l'opération de nettoyage de la cartouche, la spatule de la brosse peut être sale et pleine de fibres plastiques. Pour préserver l'impact positif sur l'environnement, nettoyez-la avec des essuie-mains en papier et éliminez-les avec les déchets secs généraux

↑₁ 2 11.

Pour remplacer la cartouche, reportez-vous à l'image 11 :

1. Insérez la cartouche.
2. Tenez la cartouche dans votre main, puis, de l'autre main, tournez le couvercle dans le sens des aiguilles d'une montre, du symbole de déverrouillage au symbole de verrouillage.

Pour fermer le filtre, reportez-vous aux mouvements de l'image 12 :

1. Insérez le couvercle (+ cartouche) à l'intérieur du corps à partir du haut.
2. Faites pivoter le couvercle dans le sens des aiguilles d'une montre du symbole de déverrouillage au symbole de verrouillage.

Pour toute information supplémentaire sur la maintenance et le nettoyage, veuillez regarder la vidéo. Un code QR dédié est disponible au début de ce manuel de l'utilisateur.

ATTENTION!

Assurez-vous d'avoir fermé le couvercle avant de passer au cycle de lavage suivant.

AVERTISSEMENTS

Dans le cas d'une période de pause de lavage supérieure à une semaine complète (par ex. vacances, voyage), il est recommandé de vider la cartouche et de nettoyer le filtre pour éviter la création d'une odeur inattendue dans l'environnement du filtre.

Il est nécessaire de nettoyer la cartouche en état humide afin de ne pas l'endommager, évitant ainsi le dysfonctionnement lors des cycles suivants utilisés.

Le système de filtration est fourni avec une cartouche de rechange afin de redémarrer immédiatement avec votre routine de blanchisserie en cas de dommage de la cartouche

Remplacement et élimination de la cartouche

La cartouche a une durée de vie limitée, six mois environ, car le nettoyage peut endommager le filet, compromettant les performances du filtre. 1 pièce de rechange de cartouche est incluse dans la boîte.

Placez les déchets du filtre dans un récipient de recyclage approprié.

Lorsque la cartouche doit être remplacée, veuillez suivre ces 2 étapes simples :

1. Nettoyez soigneusement la cartouche endommagée.
2. Placez la cartouche et les déchets dans une poubelle de recyclage.

Pour des pièces de rechange de cartouche supplémentaires, n'utilisez que des pièces d'origine. Les cartouches sont vendues dans n'importe quel centre de service Electrolux/AEG ou même en ligne.

Annexes

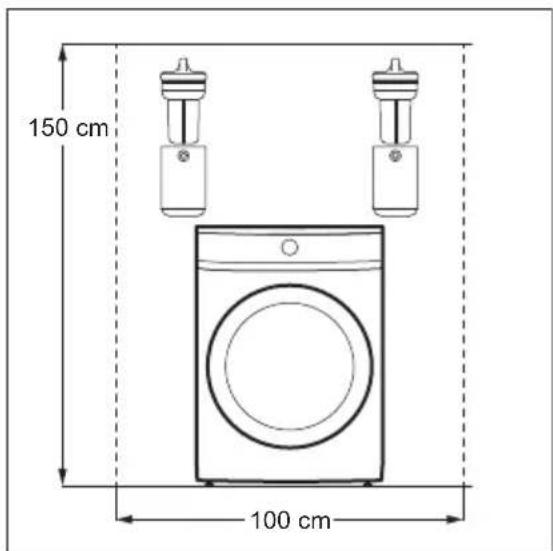

150 cm 100 cm

Annexe pour lave-linge à chargement frontal.

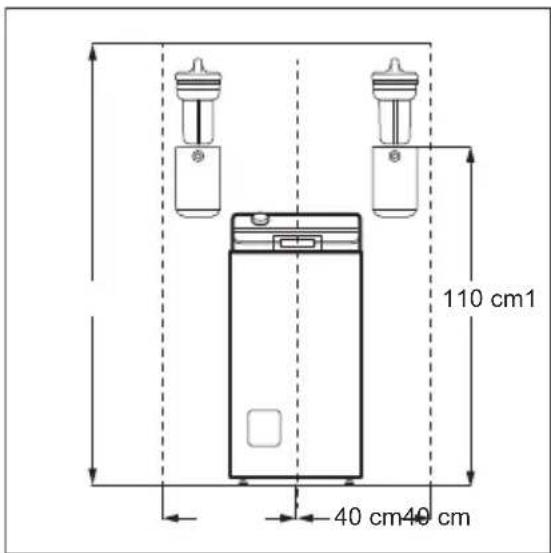

110 cm1 40 cm40 cm

Annexe pour lave-linge à chargement par le haut.
