BRUKSANVISNING E9WHMIC1 AEG

Lås (bilde 4) / lås opp (bilde 5).

Se bilde 11 när du skal skifte patron:

Läs bifogade instruktioner noga före montering och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit till följd av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida behov.

• Denna produkt är avsedd för filtrering av mikroplastfibrer som frigörs från textilier under tvättning och får inte användas för andra ändamål.
• Denna produkt kan användas av barn över 8 år och personer med reducerad fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet och kunskap, om det sker under överinseende av en vuxen person som ger instruktioner om säkerhetsrisker och säker användning. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

- Låt inte barnen leka med produkten. Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

- Barn får inte rengöra eller utföra underhåll av produkten utan uppsikt. Förvara rengöringsmedel utom räckhåll för barn.

- Produkten är avsedd för användning i hushåll och liknande miljö, till exempel:

• personalkök i butiker, kontor och andra arbetsmiljöer;
• bondgårdar;
• av gäster på hotell, motell, B&B och andra typer av boenden;
• gemensamma utrymmen i flerfamiljshus eller i allmänna tvättinrättningar.

- Följ monteringsinstruktionerna som följer med produkten.

• Montera eller använd inte en skadad produkt eller tömningsslangar.
• Montera produkten på en säker och lämplig plats som uppfyller monteringskraven.
• Montera inte produkten ovanför eluttag eller ovanför andra väggmonterade anordningar eller fristående enheter nära golvet, för att undvika risken för elektriska stötar.
• Avlägsna allt förpackningsmaterial.
• Se till att rören är ordentligt fastsatta för att undvika läckage, missljud eller skador.
• Tömningsslangen ska dras mellan apparaten och filterinloppet så att tömningsflödet inte hindras.
• Fästdetaljer för montering på vägg ingår inte eftersom väggmaterial är olika. Använd fästdetaljer som är avsedda för väggmaterialet.
• Kontrollera under och efter den första användningen att det inte finns några synliga vattenläckor.
• Rengör inte produkten med högtryckstvätt och/eller ånga.
• Stäng alltid av och kontrollera att maskinen inte är igång när du tar ur eller rengör filtret.
• Rengör produkten med en fuktig trasa. Använd bara neutrala rengöringsmedel. Använd inte slipande produkter, repande rengöringstussar, lösningsmedel eller metallföremål.
• Rengör patronen regelbundet, en gång i veckan eller när den röda flottörindikatorn syns tydligt.
• Återanvänd inte vatten från filtret. Det kan innehålla mikroplastpartiklar som är otjänliga som livsmedel eller djurmat.
• Kontakta en auktoriserad serviceverkstad för reparation av produkten. Använd endast originalreservdelar.
• Detta externa tillbehör är kompatibelt med Electrolux/AEG/Zanussi tvättmaskiner för hushållsbruk.

Miljöskydd

Återvinn material med symbolen ⚙Återvinn förpackningen i avsedda återvinningsbehållare.

2. INSTALLATION

2.1 Före montering

WARNING!

Se Säkerhetsavsnitten.

Besök electrolux.com/getstarted/microplasticfilters Video om montering och användning.

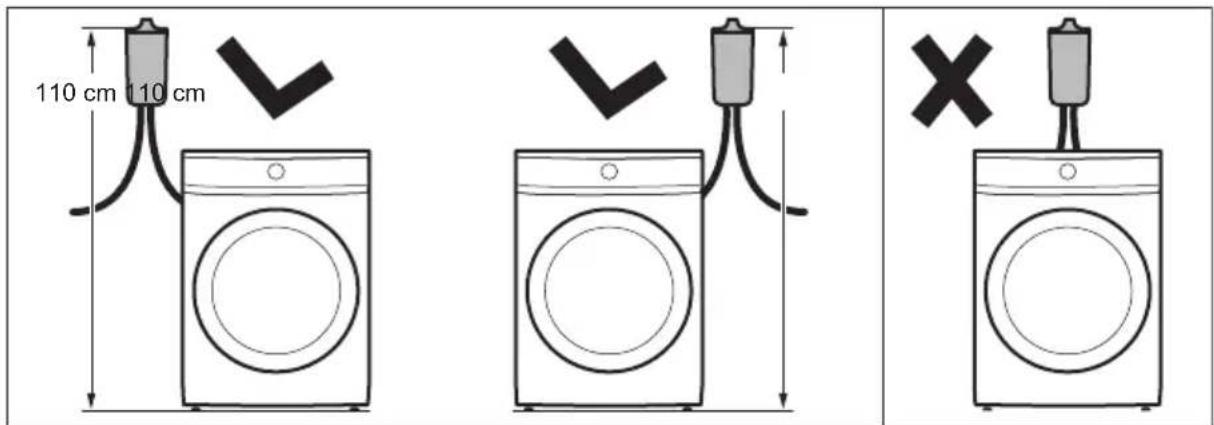

1. Välj en lämplig placering på väggen för montering av filtret:

För att undvika läckage över tvättmaskinen bör filtret placeras bredvid maskinen.

110 cm 110 cm 110 cm 110 cm ×

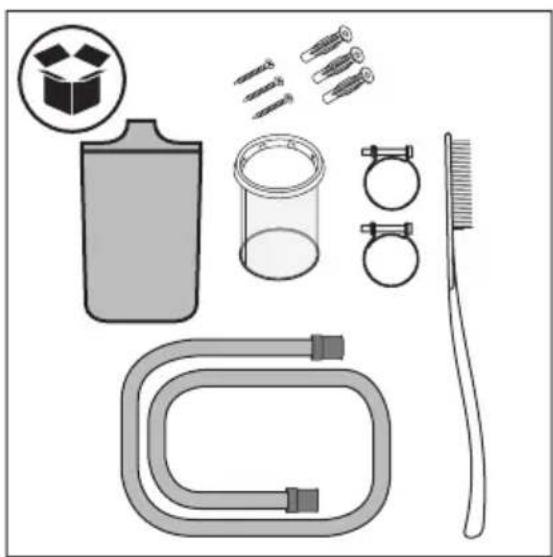

1. Verifiera lådans innehåll.

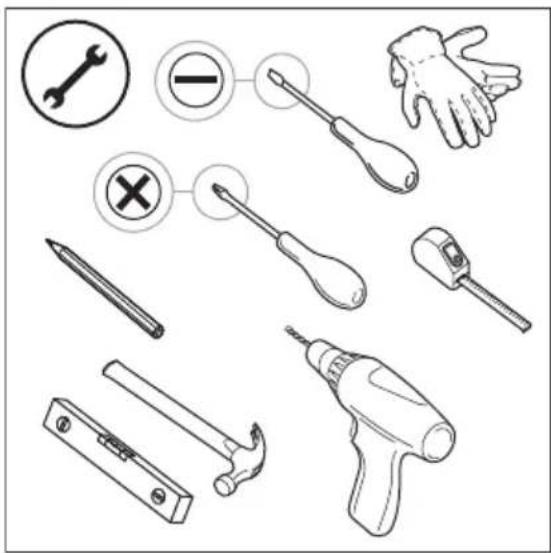

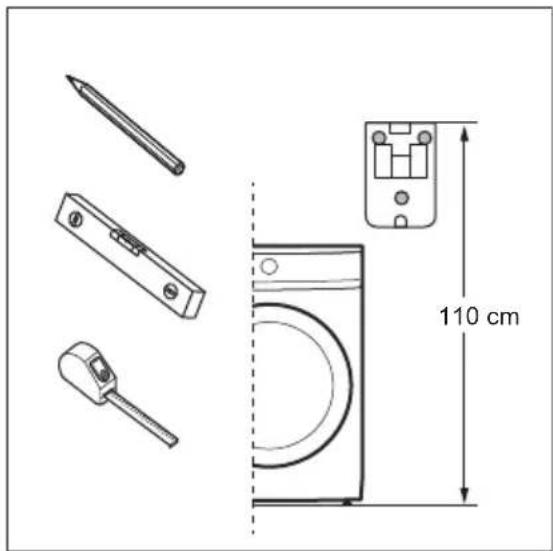

1. Förbered nödvändiga verktyg för installationen.

1. Ta ut filtret ur förpackningen och ta bort väggstödet med hjälp av en platt skruvmejsel.

110 cm

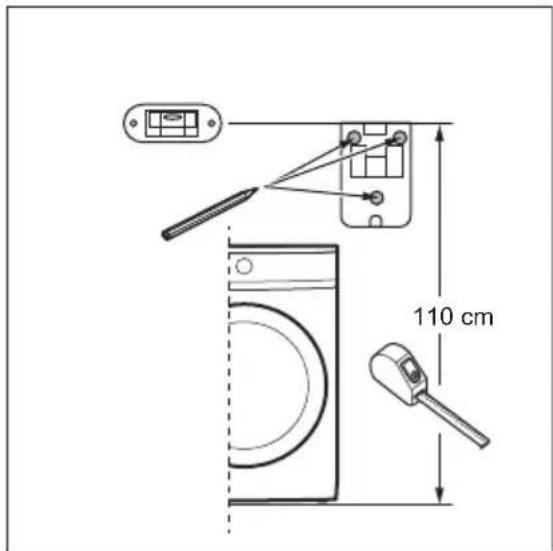

2. Placeringen av filtret måste följa dessa punkter (a och b):

a. Placera väggstödet på rätt höjd, med måtten 110 cm* från väggstödets ovansida till golvet (eller stativet om sådant finns).

*Toleransen i filterhöjd är +/-5 cm.

Kontrollera var din

dräneringspunkt är innan du placerar väggstödet. Filtret är utrustat med ett dräneringsrör med en längd på 100 cm.

Se till att det finns tillräckligt med utrymme ovanför filtret innan du placerar väggstödet.

Se till att lämna tillräckligt fritt utrymme ovanför filtret för att kunna ta bort och sätta tillbaka patronen. Se minimimätt i Bilaga 1 (Främre lastare) och Bilaga 2 (Topplastare).

110 cm

b. Använd en nivå för att kontrollera att de tre borrstansarna är vågräta och väl inriktade före borrning.

1. Borra hålen i väggen och placera ankarna.

WARNING!

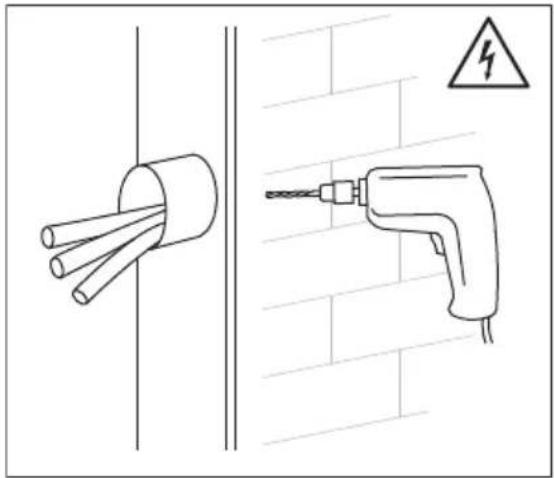

Innan du borrar i väggen, se till att inga vattenledningar eller elektriska ledningar är bakom. Vi rekommenderar att du använder ett 6 mm borrskär. Filterpaketet innehåller tre dedikerade skruvar och plastankare för korrekt och säker installation av filtret. Det medföljande fixeringssystemet är utformat för installation på en tegelvägg. Kontakta teknikern om du är osäker.

WARNING!

Om din vägg är tillverkad av annat material än tegel, använd rätt förankringar och skruvar som är utformade för det materialet.

1. Fäst väggstödet med de medföljande skruvarna och plastpluggarna och se till att det är rakt och säkert fäst vid väggen.

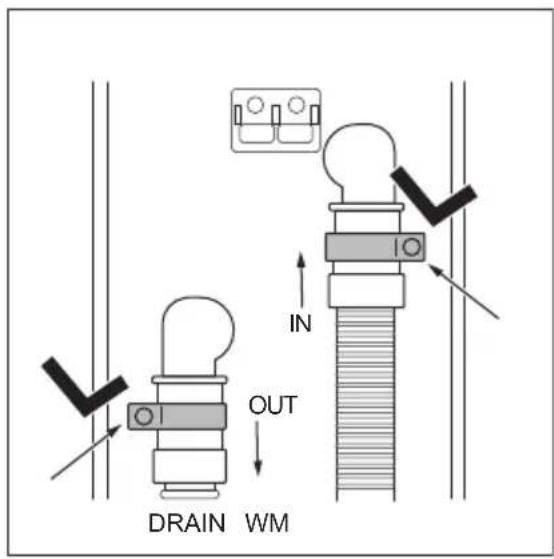

IN OUT DRAIN WM

5. Ta slangarna, kragarna och filterhuset.

Sätt i ringarna på slangarna och anslut rören till filterhuset enligt IN/UT-indikationerna på filterhusets baksida:

IN: slang som kommer från WM,

UT: slang (finns i filterpaketet) som går till avloppet.

WARNING!

Innan du ansluter tömningsslangen till det externa filtret måste du se till att tvättmaskinen är avstängd och att den inte är ansluten till eluttaget.

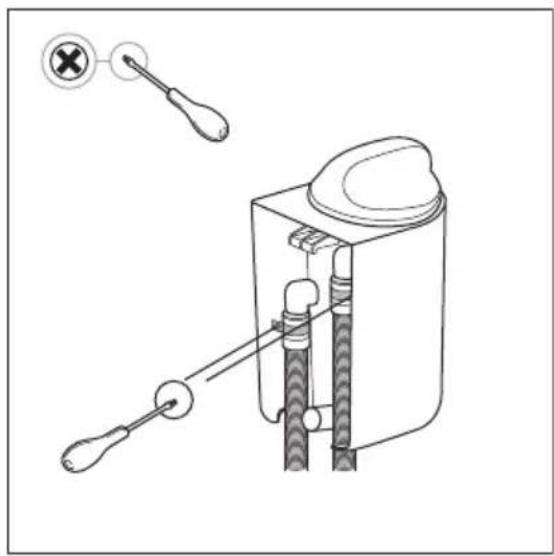

6. Dra åt kragarna med skruvmejseln.

Följ dessa instruktioner exakt för att placera kragarna för att säkerställa en fullständig anslutning.

Var försiktig så att du inte skadar filterhuset eller slangarna när du använder skruvmejseln.

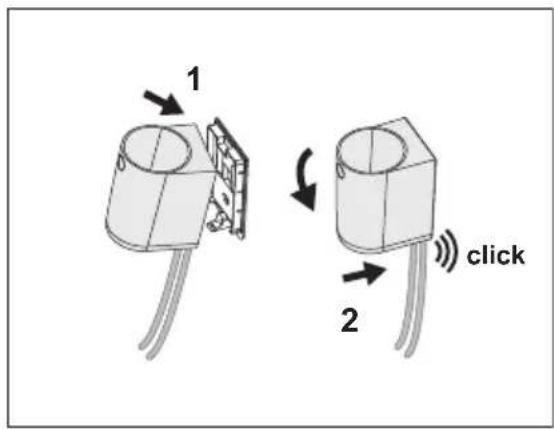

1. Följ rörelsen som visas i bilden och när du fäster filterhuset på väggstödet, hör du ett "klick" eftersom huset är korrekt fäst vid väggstödet.

1 2 click

Innan du går vidare till nästa avsnitt Daglig användning, skötsel och rengöring, starta det korta tvättprogrammet och följ det tills det är klart. Se till att det inte förekommer läckage från filtret och dess anslutningar. Vid vattenläckage, fortsätt enligt beskrivningen i punkt 8. Lossa filterenheten från väggstödet och dra åt kragarna. Upprepa stegen i punkt 7 för att sätta tillbaka filtret.

1. Om det kommer vatten under det första programmet, stoppa programmet omedelbart. Stäng AV tvättmaskinen och dra ut den ur eluttaget. Innan du fortsätter med lösgöringsproceduren ska du kontrollera att filterhöljet förblir i låst läge för att undvika vattenläckage när du drar åt kragarna. Ta bort hela filtret från vägghållaren:

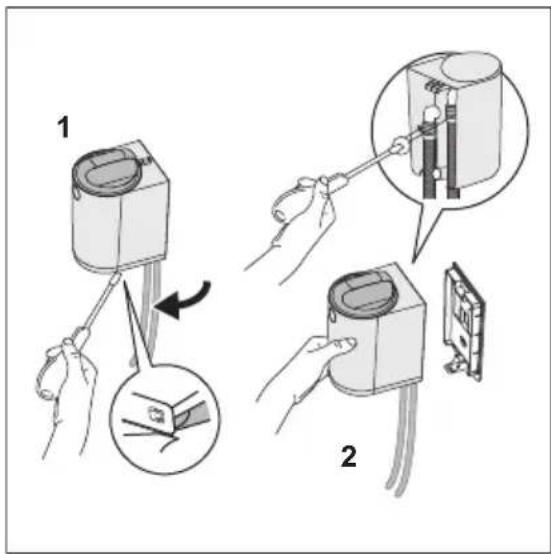

2. Lossa filtret från väggstödet med hjälp av skruvmejseln,

3. Håll filtret i handen för att dra åt kragen med skruvmejseln.

Upprepa stegen i paragraf 7 för att installera filtret.

3. DAGLIG ANVÄNDNING OCH SKÖTSEL

WARNING!

Se Säkerhetsavsnitten.

WARNING!

Stäng alltid av och kontrollera att maskinen inte är igång när du tar ur eller rengör filtret.

Filterpatronen är tillverkad av ett tunt polyamidnät och fångar mikrofibrer som frigörs under tvättningen.

Efter ett antal tvättningar täpps filterpatronen till och måste rengöras

Antalet tvättningar innan flottören aktiveras beror på flera faktorer (textilmaterial, trumstorlek, program, programtid, tvättmängd, tvättmedel, smutsighet osv.).

Rengör patronen regelbundet, en gång i veckan eller när den röda flottörindikatorn syns tydligt.

När filtret är igentäppt syns den röda flottören som sitter i filterhuset synlig och påminner användaren om att patronen behöver rengöras, vilket visas på nästa bild.

WARNING!

Äteranvänd inte vatten från filtret. Det kan innehålla mikroplastpartiklar som är otjänliga som livsmedel eller djurmat.

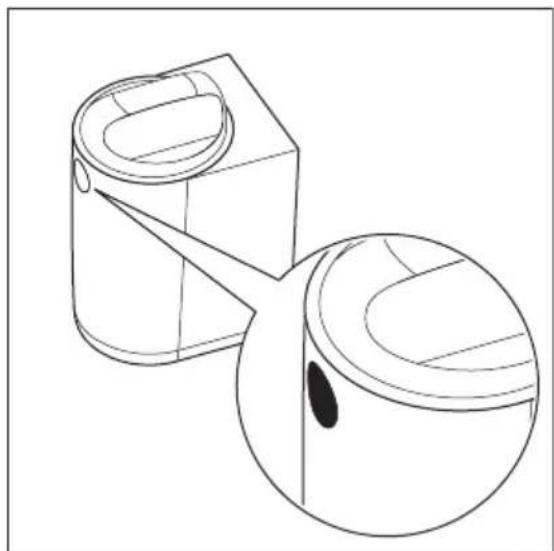

3.1 Tillståndet "Rött larm"

Röd flottör indikerar att filtret är fullt och behöver rengöras.

I läget "rött larm" (när flottören är aktiverad) stoppar inte filtret diskprogrammet, men det fungerar i förbikopplingsläge och filtrerar inte längre. För att säkerställa optimal prestanda rekommenderar vi därför att patronen rengörs så snart som möjligt för att undvika att filtret lämnas i läget "rött larm".

WARNING!

Av flera anledningar kan tvättmaskinen visa möjliga varningar, kopplade till tömningsproblem som E20-E21. Om denna varning visas, kontrollera först det nya externa filtret och rengör det. Om felet kvarstår, kontrollera även filtret i tvättmaskinen och rengör det om det går att komma åt det.

Att stoppa tvättmaskinen (fel) är en säkerhetsfunktion för att undvika långa tömningstider och för att inte skada maskinen. När filterpatronen har rengjorts kan normal drift återupptas.

3.2 Underhåll och rengöring

Rengöring av filter och mikrofibrer.

1 2

1.

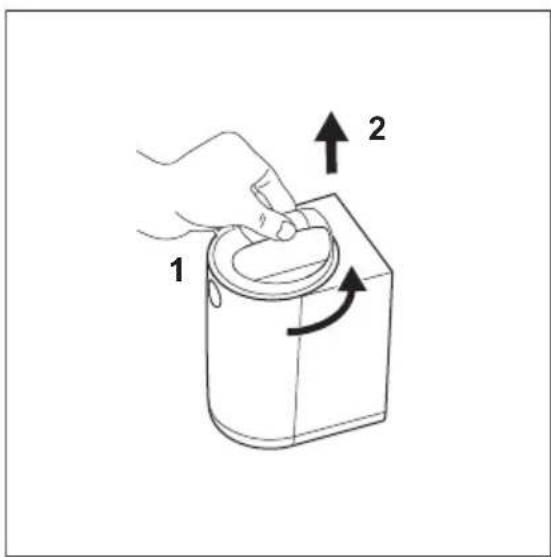

Öppna filtret med rörelser enligt bilderna 1 och 2:

1. Vrid filterhuset moturs från låssymbolen till upplåsningssymbolen (sitter på filtrets framsida enligt bild 2),
2. Lyft upp filterhuset.

Se rörelserna i bild 3 för att lossa patronen:

1. Håll filterhuset i handen och vrid patronen moturs med den andra handen, från lässymbolen till uppläsningssymbolen (se bild 4 och 5).
2. Dra ned patronen.

4.

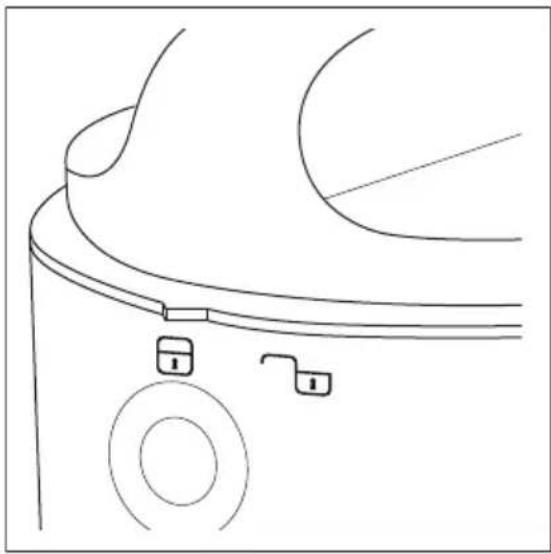

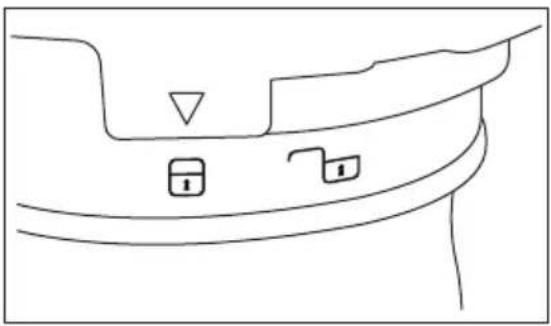

För att läsa/låsa upp kassetten, se bild 4 och 5:

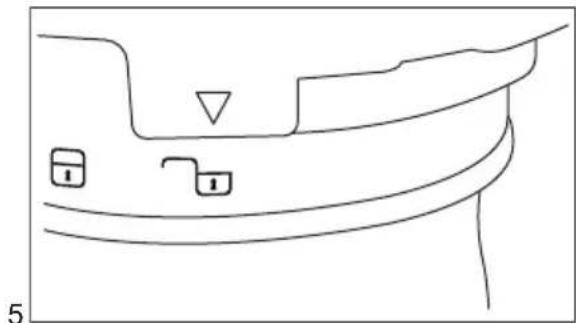

Lås (bild 4) / Lås upp (bild 5).

5.

Se bild 6, 7, 8 och 9 angående rengöring av patronen och kassering av innehållet.

6.

Om patronen är helt igensatt kan den vara full med smutsigt vatten.

För rengöringen rekommenderar vi användning av en hink eller plastburk, vilket underlättar rengöringen och förhindrar att omgivningen blir blöt.

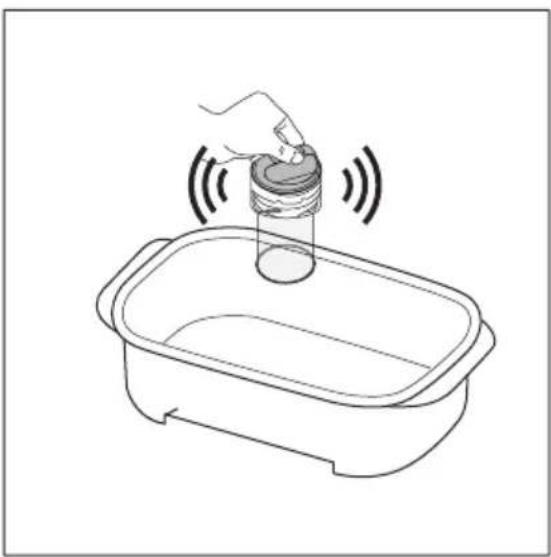

Töm ur återstående vatten i patronen i en hink eller burk genom att hålla i och skaka på filterhuset. Vattnet rinner ut. Fortsätt med nästa steg om det fortfarande finns lite vatten kvar.

7

Sätt tillbaka filtret enligt bild 7.

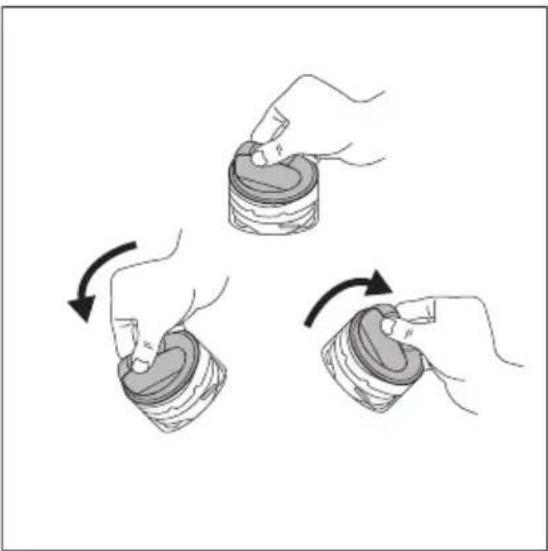

Återställ flottören genom att tömma ut vattnet i locket och sätt sedan tillbaka filterhuset. Håll i locket och vrid (se bild 7) och töm ut allt vatten i en plastbehållare. Flottören syns inte längre när filterhuset placeras på filtret.

i

Ett ljud kan höras men detta är normalt eftersom det finns en massventil i filterhuset.

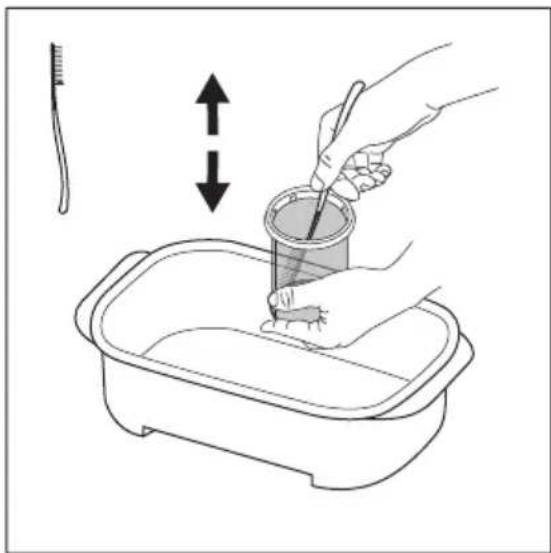

Håll patronen i behållaren och använd borstspateln som finns i filterkartongen. Med upp-/nedborströrelsen tar du bort fibrerna som är fästa vid patronnätet för att underlätta tömning av vatten.

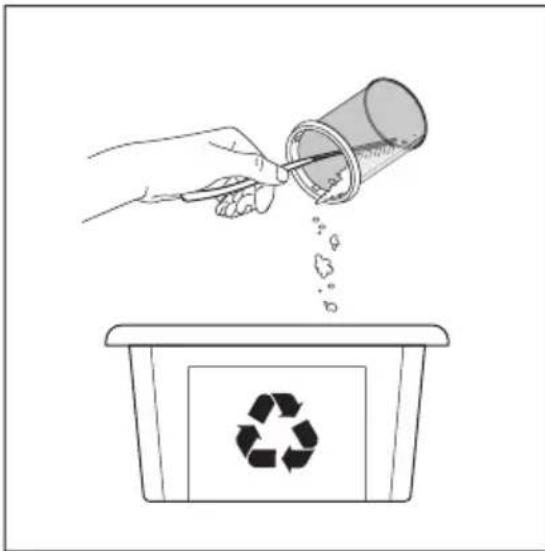

Kassera avfallet från filtret i det allmänna torra avfallet.

Undvik att rengöra filtret med vatten för att bevara filtrets miljövänliga egenskaper. Kasta istället skräpet från patronen i hushållssoporna (undviker spridning av plastfibrer i vattenmiljön).

Efter att vattnet har tömts från patronen, ta bort smuts och mirkrofibrer från insidan av patronen och kassera den i det TORRA avfallet. En pappershandduk kan användas för att samla upp så mycket skräp som möjligt.

FÖRSIKTIGHET! Avfall som fångas upp av patronen innehåller mikrofibrer, tvättmedelsrester och smuts. Det skall kastas i hushållssoporna.

Efter patronrengöringen kan borstspateln vara smutsig och full av plastfibrer. Tänk på miljön genom att rengöra med vanliga pappershanddukar och kasta dem i hushållssoporna

↑₁ 2 11.

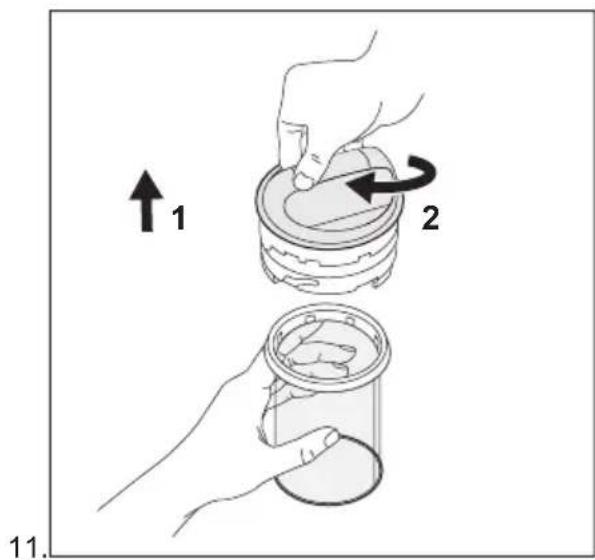

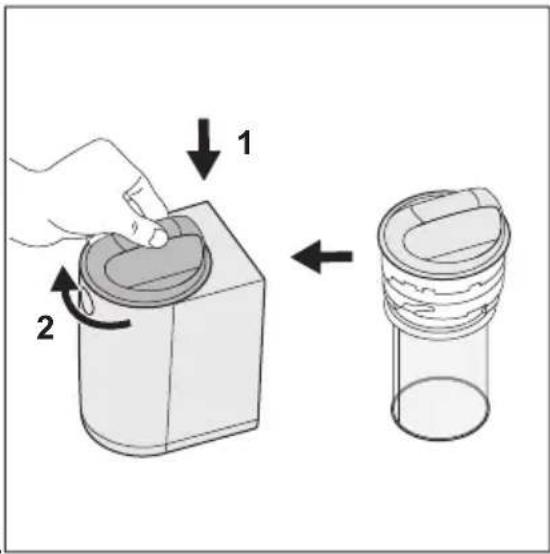

För att byta ut patronen, se bild 11:

1. Sätt in patronen.
2. Håll filterhuset i handen och vrid patronen moturs med den andra handen, från lässymbolen till upplåsningssymbolen.

11

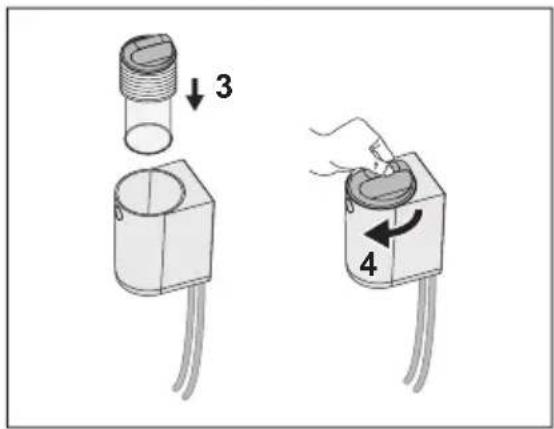

Öppna filtret med rörelser enligt bild 12:

1. Sätt i filterhuset (och patronen) i maskinen uppifrån.
2. Vrid filterhuset medurs från upplåsningssymbolen till lässymbolen.

Se videoon för ytterligare information om underhåll och rengöring. En särskild QR-kod finns i början av denna användarhandbok.

FÖRSIKTIGHET! Se till att locket är stängt innan du fortsätter med nästa tvättprogram.

VARNINGAR

Om maskinen inte har använts för diskning under mer än en vecka (t.ex. om du är bortrest) rekommenderar vi tömning av patronen och rengöring av filtret för att undvika att filtret sprider dålig lukt.

Patronen måste vara våt när den rengörs för att inte skadas och inte fungerar vid nästa diskning.

Filtreringssystemet levereras med reservpatron för att tvättning inte ska hindras av att den har skadats

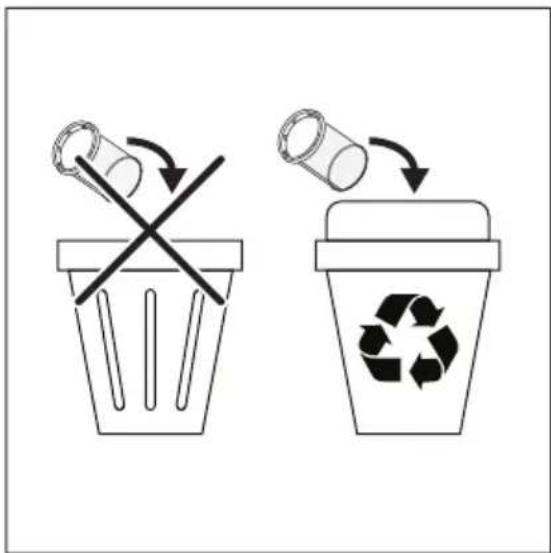

Byte och kassering av patron

Patronen ska bytas efter cirka sex månader, varefter smutsigt avloppsvatten annars kan släppas ut på grund av bristande filtrering. En reservpatron medföljer i förpackningen.

Lägg avfallet från filtret i en lämplig återvinningsbehållare.

Utför följande två enkla steg för att byta ut patronen:

1. Rengör den skadade patronen noggrant.
2. Kasta patronen och avfallet i en papperskorg.

Använd endast originaldelar för att byta filterpatron. Patroner säljs på alla Electrolux/AEG-servicecenter och finns i webbutikerna.

Bilagor

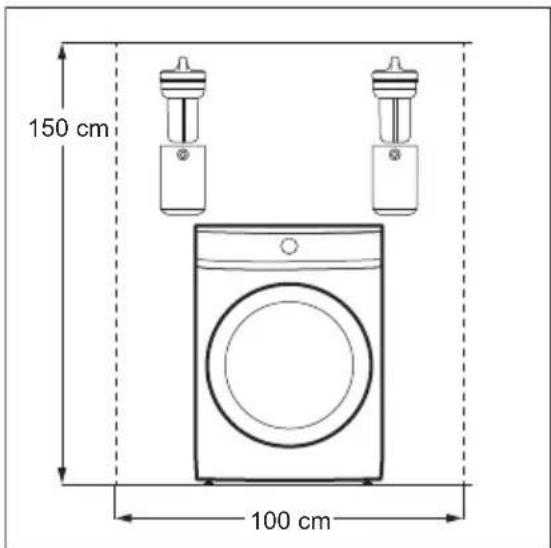

150 cm 100 cm

Bilaga för frontmatad tvättmaskin.

110 cm1 40 cm40 cm

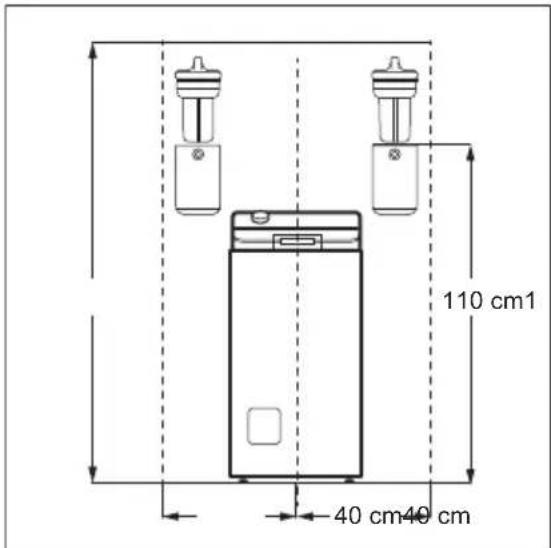

Bilaga för toppmatad tvättmaskin.
