| Tipo de produto | Filtro de microplásticos para máquina de lavar roupa |
| Marca | AEG |
| Modelo | E9WHMIC1 |
| Compatibilidade | Máquinas de lavar roupa domésticas Electrolux, AEG, Zanussi |
| Instalação | Montagem na parede, altura recomendada 110 cm ±5 cm do chão |
| Comprimento do tubo de drenagem | 100 cm |
| Peso estimado | Aproximadamente 1 kg |
| Tipo de alimentação | Mecânica (sem alimentação elétrica) |
| Função principal | Filtragem de microfibras plásticas liberadas durante a lavagem |
| Indicador de entupimento | Flutuador vermelho visível na tampa |
| Modo de desvio | Ativado quando o cartucho está cheio (alarme vermelho) |
| Limpeza do cartucho | Semanalmente ou assim que o flutuador vermelho estiver visível |
| Frequência de substituição do cartucho | A cada 6 meses aproximadamente |
| Cartucho de reposição incluído | Sim, 1 peça |
| Peças de reposição disponíveis | Centros de serviço autorizados ou online |
| Eliminação de resíduos | Resíduos secos gerais (microfibras, resíduos) |
| Instruções de segurança | Não reutilizar a água filtrada, não limpar com vapor de alta pressão |
| Uso previsto | Doméstico e aplicações equivalentes (hotéis, lavanderias, etc.) |
| Temperatura ambiente de armazenamento | Não especificada (estimativa: 5-35°C) |
| Garantia | Não especificada no manual |
| Ferramentas necessárias para instalação | Chave de fenda plana, furadeira, broca de 6 mm, nível de bolha |
Perguntas frequentes - E9WHMIC1 AEG
Perguntas dos utilizadores sobre E9WHMIC1 AEG
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Filtro de água em formato PDF gratuitamente! Encontre o seu manual E9WHMIC1 - AEG e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. E9WHMIC1 da marca AEG.
MANUAL DE UTILIZADOR E9WHMIC1 AEG
Antes da instalação e utilização do produto, leia atentamente as instruções fornecidas. O fabricante não poderá ser responsabilizado por ferimentos ou danos resultantes de instalação ou utilização incorretas.
Guarde sempre as instruções em local seguro e acessível para consultar no futuro.
- Este produto foi concebido para filtrar fibras microplásticas libertadas dos têxteis durante o processo de lavagem e não deve ser utilizado para outros fins.
- Este produto pode ser utilizado por crianças de 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do produto de forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.
- Não permita que as crianças brinquem com o produto. Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
- A limpeza e a manutenção básica do produto não devem ser efetuadas por crianças sem supervisão. Mantenha os detergentes fora do alcance das crianças.
- Este produto destina-se exclusivamente a utilizações domésticas ou semelhantes, tais como:
- áreas de cozinha destinadas ao pessoal em lojas, escritórios e outros ambientes de trabalho;
- turismo rural;
- áreas de utilização comum em blocos de apartamentos ou em lavandarias.
- Siga as instruções de instalação fornecidas com o produto.
- Não instale nem utilize um produto ou mangueiras de drenagem danificados.
- Instale o aparelho num local seguro e adequado que cumpra os requisitos da instalação.
- Para evitar o risco de choque elétrico, não instale o produto por cima de tomadas elétricas ou por cima de quaisquer dispositivos localizados na parede ou de dispositivos autónomos próximos do chão.
- Retire todo material de embalagem.
- Certifique-se de que os tubos estão devidamente fixados para evitar fugas, ruídos ou danos.
- Certifique-se de que existe um caminho de mangueira de escoamento adequado entre o aparelho e a entrada do filtro para evitar bloquear o fluxo de escoamento.
- Os dispositivos de fixação da parede não se encontram incluídos devido à existência de diferentes materiais da parede. Utilize dispositivos de fixação adequados às paredes.
- Durante a primeira utilização do produto, certifique-se de que não existem fugas de água.
- Não utilize jatos de água e/ou vapor a alta pressão para limpar o produto.
- Antes de aceder ou limpar o produto, desligue sempre a máquina e verifique se não está a funcionar.
- Limpe o produto com um pano húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões abrasivos, solventes ou objetos metálicos.
- Limpe o cartucho regularmente, uma vez por semana ou quando o indicador flutuante vermelho estiver claramente visível.
- Não reutilize a água do filtro. Pode conter partículas microplásticas que não são adequadas para consumo humano e animal.
- Para reparar o produto, contacte um Centro de Assistência Técnica Autorizado. Utilize apenas peças sobressalentes originais.
- Este acessório externo é compatível com máquinas de lavar Electrolux/AEG/Zanussi para uso doméstico.
Preocupações ambientais
Recicle os materiais com o símbolo ♡Coloque as embalagens nos contentores indicados para reciclagem.
2. INSTALAÇÃO
2.1 Antes da instalação
AVISO!
Consulte os capítulos relativos à segurança.
Visite electrolux.com/getstarted/microplasticfilters para aceder a vídeos de instalação e utilização.

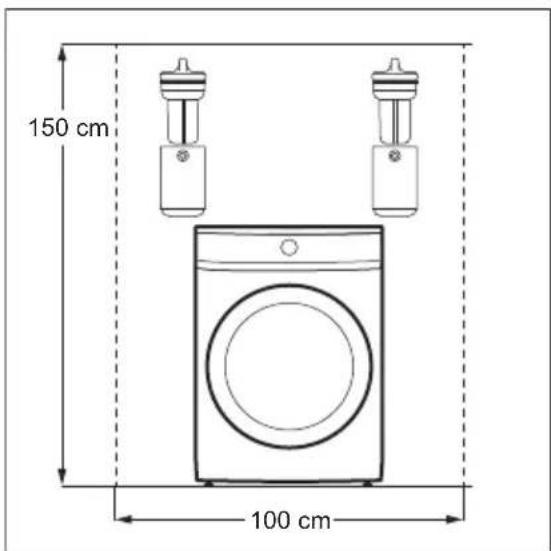

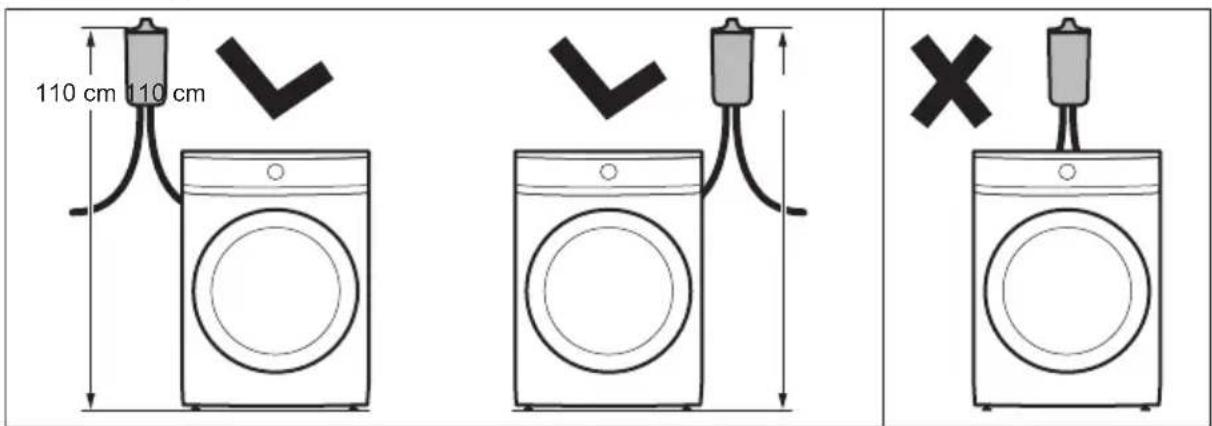

1. Seleccione uma localização adequada na parede para instalar o filtro:
Para evitar fugas sobre a máquina de lavar, é preferível instalar o filtro em qualquer um dos lados da máquina de lavar.

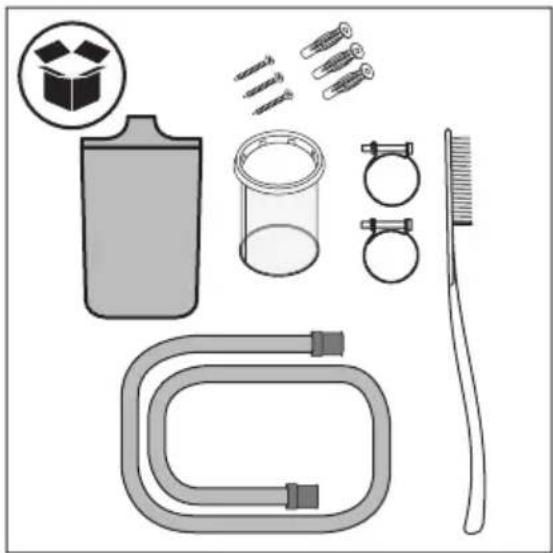

- Verifique o conteúdo da caixa.

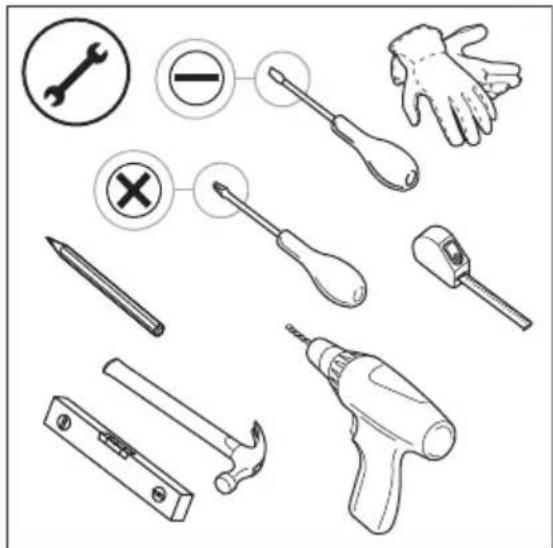

- Prepare as ferramentas necessárias para a instalação.
2.2 Instalar o acessório

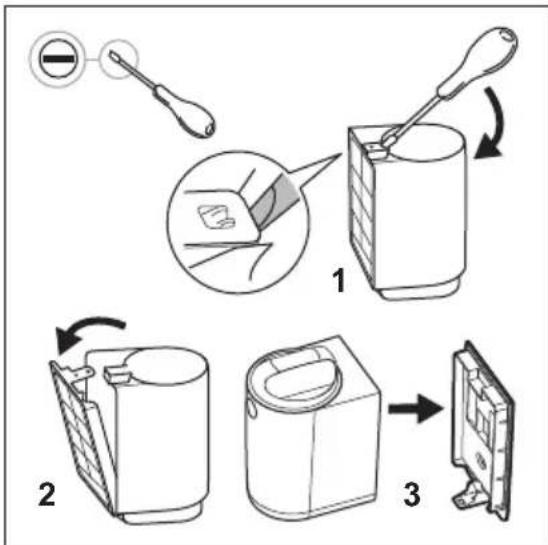

- Retire o filtro da caixa de embalagem e retire o suporte de parede com a ajuda de uma chave de fendas.

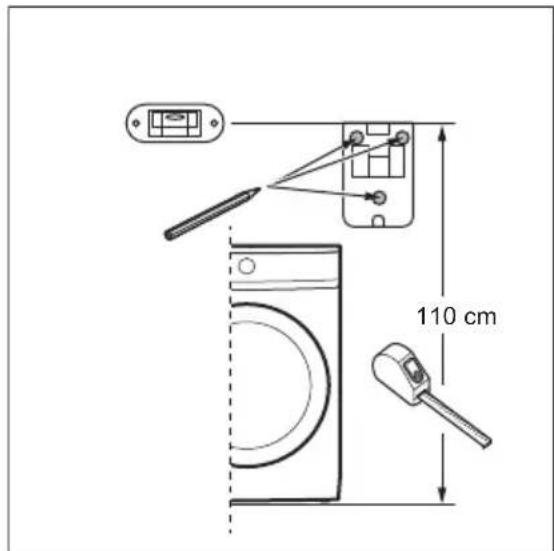

2. A posição do seu filtro tem de seguir estes pontos listados (a e b):

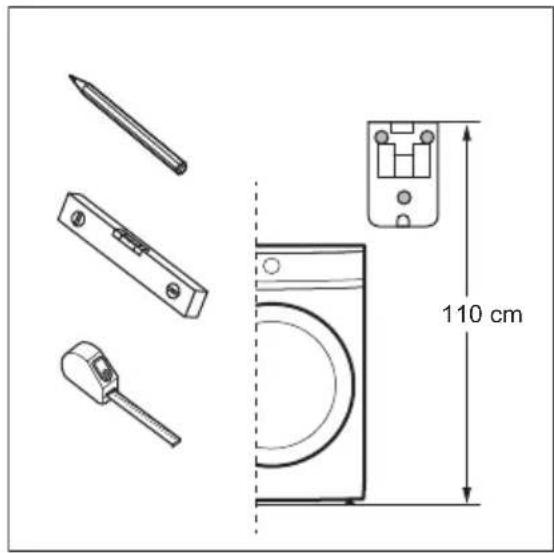

a. Coloque o suporte de parede à altura correta, medindo 110 cm* a partir do topo do suporte de parede até ao chão (ou pedestal, se presente). *A tolerância permitida na posição de altura do filtro é de +/-5 cm.
Verifique onde se encontra o ponto de drenagem antes de posicionar o suporte de parede. O filtro está equipado com um tubo de drenagem com um comprimento de 100 cm.
Certifique-se de que existe espaço suficiente acima do filtro antes de posicionar o suporte de parede. Certifique-se de que deixa o espaço livre adequado acima do filtro para remover e voltar a inserir o cartucho. Consulte a referência das dimensões mínimas no Anexo 1 (Carregador Frontal) e Anexo 2 (Carregador Superior).
b. Utilize um nível para verificar se os 3 furos de perfuração estão nivelados e bem alinhados antes de perfurar.
- Faça os furos na parede e coloque as buchas.
AVISO!

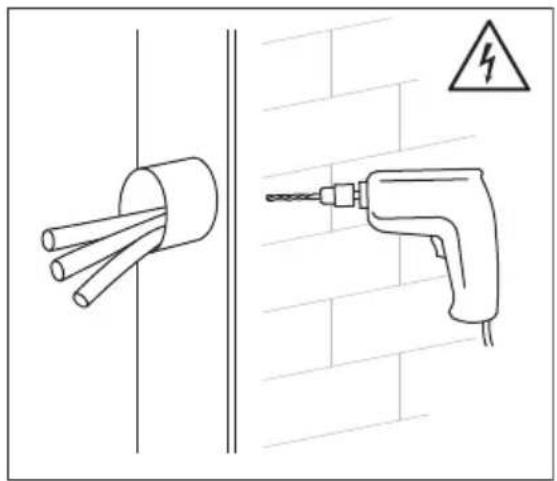

Antes de perfurar na parede, certifique-se de que não existem tubos de água ou fios elétricos por trás. Recomenda-se a utilização de uma broca de 6 mm. A embalagem do filtro inclui três parafusos dedicados e as buchas de plástico para instalar o filtro de forma correta e segura. O sistema de fixação fornecido foi concebido para uma instalação numa parede de alvenaria. Em caso de dúvida, consulte o técnico.
AVISO!
Se a sua parede for feita de um material diferente da alvenaria, utilize as buchas e parafusos adequados concebidos para esse material.
- Fixe o suporte de parede com os parafusos e buchas de plástico fornecidos, certificando-se de que está direito e bem fixo à parede.
5. Pegue nas mangueiras, nos colares e no corpo do filtro.

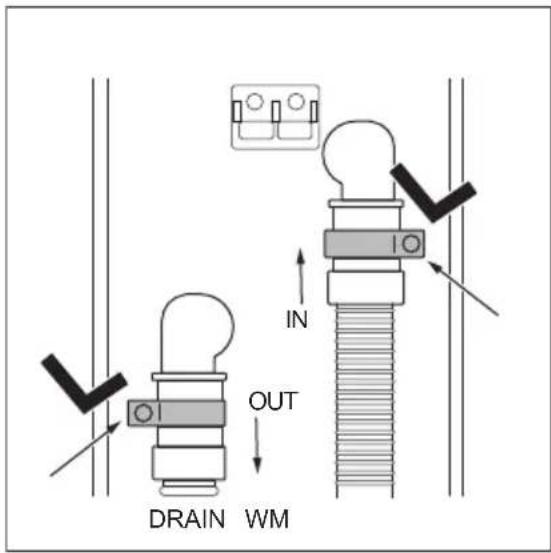

Insira os colares nas mangueiras e ligue os tubos ao corpo do filtro seguindo as indicações de ENTRADA/SAÍDA presentes na parte de trás do corpo do filtro:
ENTRADA: mangueira que vem da WM, SAÍDA: mangueira (presente na embalagem do filtro) que vai para o dreno.
AVISO!
Antes de ligar a mangueira de escoamento ao filtro externo, certifique-se de que a máquina de lavar está desligada e não está ligada à tomada elétrica.

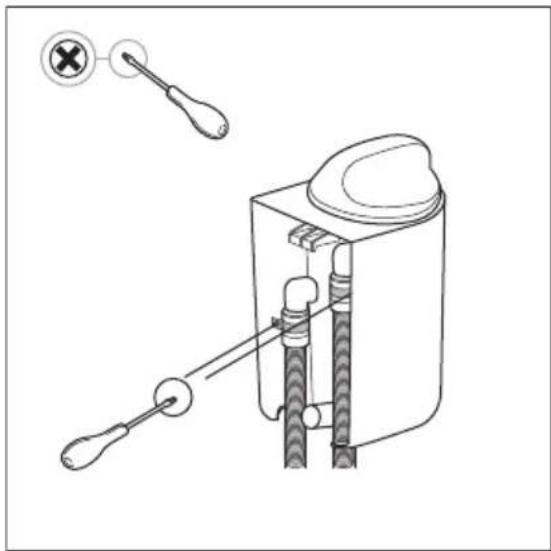

6. Aperte os colares utilizando a chave de fendas.
Siga estas instruções de forma precisa, de modo a posicionar os colares para garantir uma ligação completa.
Quando utilizar a chave de fendas, tenha cuidado para não danificar o corpo do filtro nem as mangueiras.

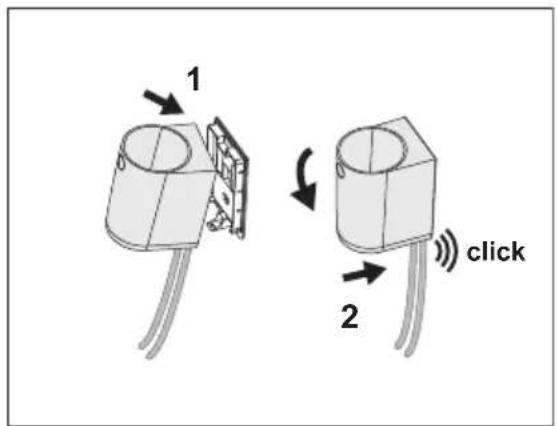

- Seguindo o movimento mostrado na imagem, ao fixar o corpo do filtro ao suporte de parede, ouvirá um som de "clique" quando o corpo estiver fixado corretamente ao suporte de parede.
Antes de prosseguir para o tópico seguinte Utilização e manutenção diárias e limpeza, inicie o programa de lavagem curto e siga-o até ao fim. Assegure-se de que não existem fugas a partir do filtro e das respetivas ligações. Em caso de existir uma fuga de água, proceda conforme descrito no parágrafo 8. Separe o conjunto do filtro do suporte de parede e aperte os colares. Para reinstalar o filtro, repita os passos no parágrafo 7.
- Se aparecer alguma água durante o primeiro ciclo, pare o programa imediatamente. Desligue a máquina de lavar e retire a ficha da tomada elétrica. Antes de prosseguir com o procedimento de desmontagem, verifique se a tampa do filtro se mantém na posição de bloqueio para evitar qualquer fuga de água enquanto aperta os colares.

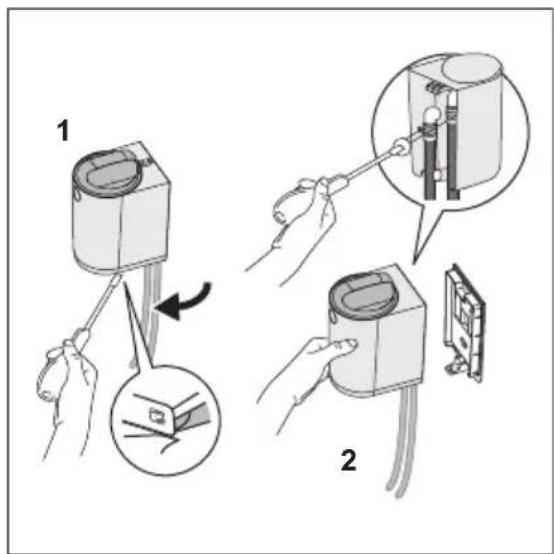

Retire o filtro completamente do suporte de parede:
- Desencaixe o filtro do suporte de parede utilizando a chave de fendas,
- Segure o filtro na sua mão para apertar o colar com a chave de fendas.
Repita os passos no parágrafo 7 para instalar o filtro.
3. UTILIZAÇÃO DIÁRIA E CUIDADOS E LIMPEZA
AVISO!
Consulte os capítulos relativos à segurança.
AVISO!
Antes de aceder ou limpar o filtro, desligue sempre a máquina e verifique se não está a funcionar.
O cartucho do filtro é fabricado com uma rede fina de poliamida para recolher as microfibras libertadas pelo processo de lavagem da roupa.
Após alguns ciclos de lavagem, o cartucho do filtro ficará obstruído e terá de ser limpo
O número de ciclos antes da ativação do flutuador depende de vários fatores (tipo de têxtil, tamanho do tambor, programas mais utilizados, tipo de ciclos e duração, carga de roupa, detergente, grau de sujidade, etc.).

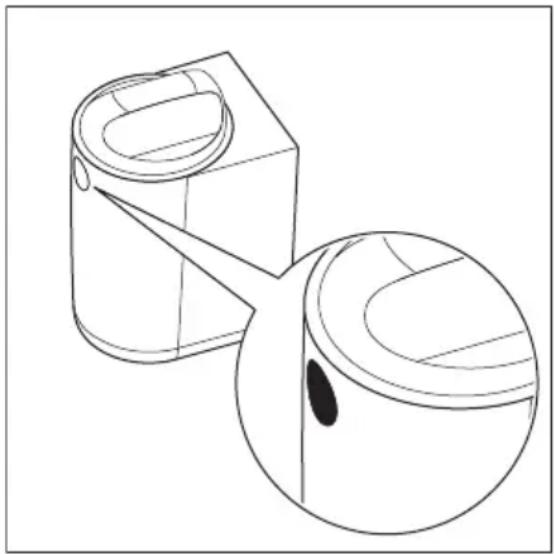

Quando o filtro estiver entupido, o flutuador vermelho localizado no interior da tampa torna-se visível, alertando o utilizador de que o cartucho tem de ser limpo, como apresentado na figura seguinte.
Limpe o cartucho regularmente, uma vez por semana ou quando o indicador flutuante vermelho estiver claramente visível.
AVISO! Não reutilize a água do filtro. Pode conter partículas microplásticas que não são adequadas para consumo humano e animal.
3.1 Condição "Alarme vermelho"
O flutuador vermelho indica que o filtro está cheio e que tem de ser limpo.
No modo "alarme vermelho" (quando o flutuador está ativado), o filtro não irá interromper o ciclo de lavagem, mas funciona no modo de bypass e deixa de filtrar.
Por conseguinte, para garantir um desempenho ideal, recomenda-se que limpe o cartucho o mais rapidamente possível para evitar deixar o filtro no modo de "alarme vermelho".
AVISO!
Por diversos motivos, a máquina de lavar roupa pode apresentar possíveis avisos, relacionados com problemas de escoamento, como o E20-E21. Se este aviso for apresentado, verifique primeiro o novo filtro externo e limpe-o. Se o erro persistir, verifique também o filtro da sua máquina de lavar e limpe-o, se estiver acessível.
A paragem da máquina de lavar (erro) é uma função de segurança da máquina para evitar tempos de escoamento longos e evitar causar danos à máquina. Depois de o cartucho do filtro ter sido limpo, o funcionamento normal pode ser retomado.
3.2 Manutenção e limpeza
Limpeza do filtro e eliminação das microfibras.

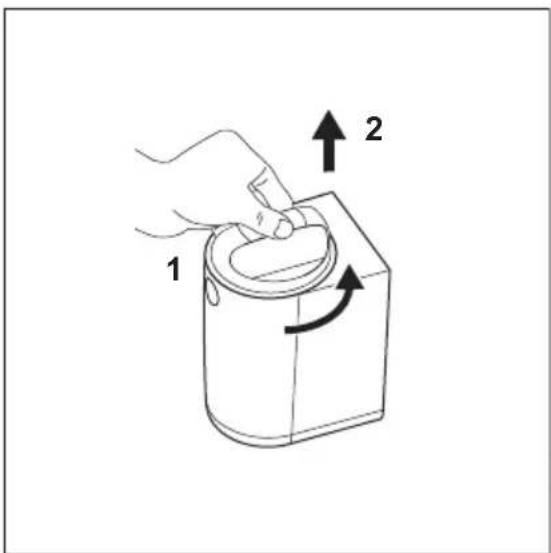

Para abrir o filtro, consulte os movimentos na Imagem 1 e 2:
- Rode a tampa no sentido anti-horário a partir do símbolo de bloquear para o símbolo de desbloquear (disponível na parte frontal do filtro, conforme ilustrado na figura 2),
- Levante a tampa.
Para retirar o cartucho, consulte os movimentos na Imagem 3:

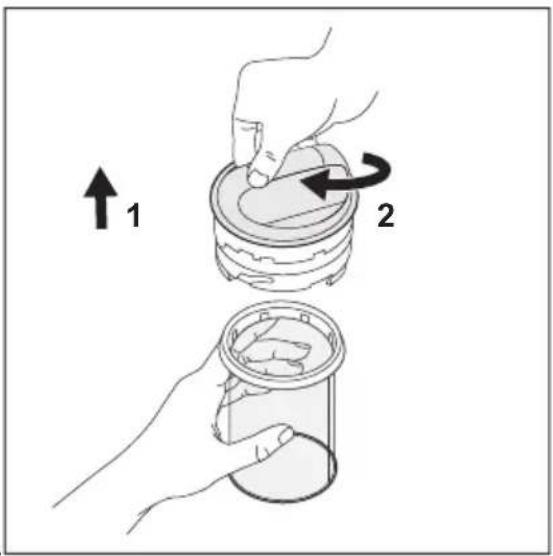

- Segure a tampa na sua mão e, em seguida, com a outra mão, rode o cartucho no sentido anti-horário a partir do símbolo de bloquear para o símbolo de bloqueio (ver figura 4 e 5).
-
Puxe o cartucho para baixo.
-

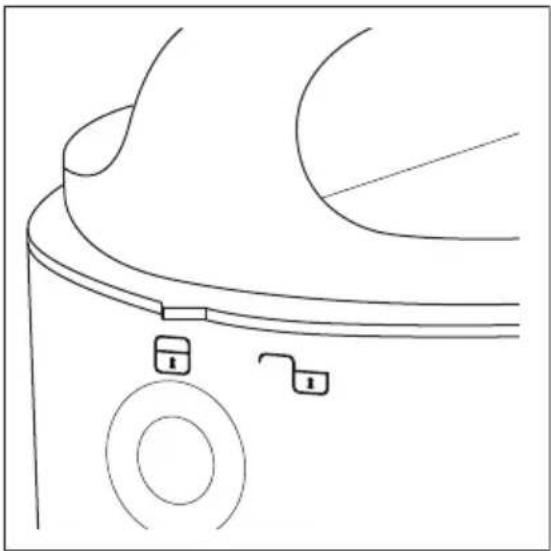

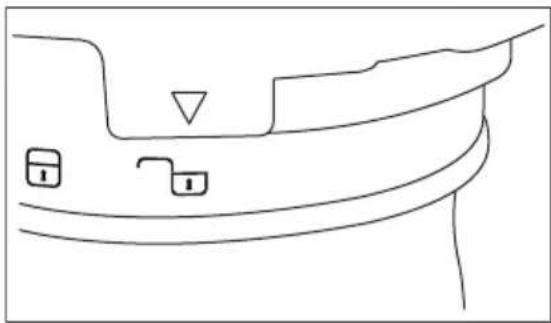

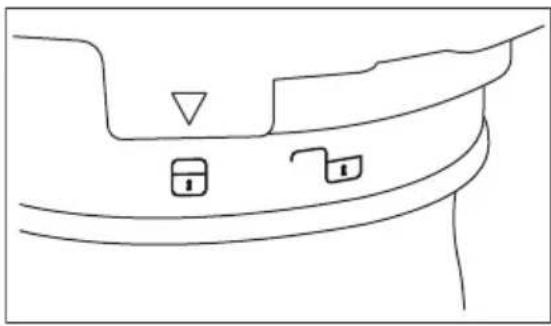

Bloquear (imagem 4) / Desbloquear (imagem 5).
Para limpar o cartucho e eliminar o respetivo conteúdo, consulte a Figura 6.7.8 e 9.
Se o cartucho estiver completamente obstruído, pode estar cheio de água suja. Para estar preparado para a operação de limpeza, sugerimos a utilização de qualquer tacho ou pequeno recipiente de plástico; isto pode ajudar a operação e evita que o ambiente circundante se molhe.

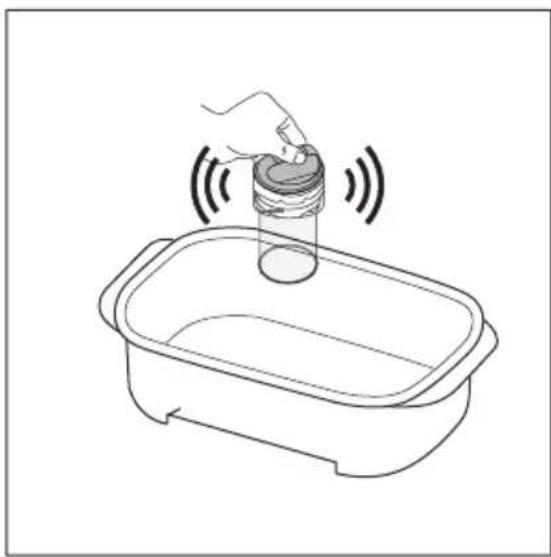

Para remover a água restante do interior do cartucho, esvazie-o para dentro de um recipiente segurando na tampa do conjunto e agitando-a. A água escorre para fora. Caso ainda exista alguma água, avance para o passo seguinte.
6.

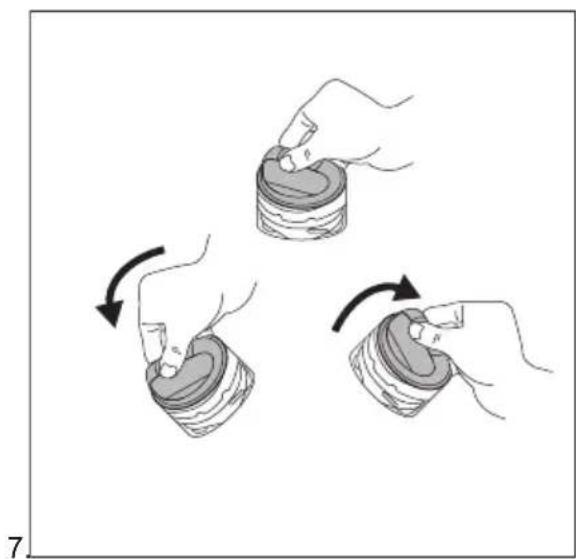

Antes de voltar a colocar a tampa no cartucho, reponha o flutuador removendo a água dentro da tampa. Segure na tampa, rode-a (ver figura 7) e drene toda a água para um recipiente de plástico. O flutuador deixa de estar visível quando a tampa é colocada no filtro.
i este é um comportamento normal, uma vez que dentro da tampa existe uma válvula de massa.

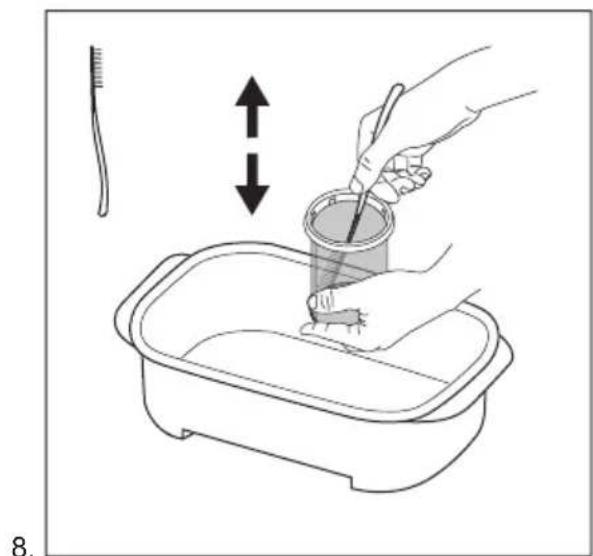

Segurando o cartucho dentro do recipiente, utilize a ferramenta de escova-espátula disponível na caixa do filtro. Remova, usando movimentos ascendentes/descendentes, as fibras ligadas à rede do cartucho para ajudar na evacuação da água.

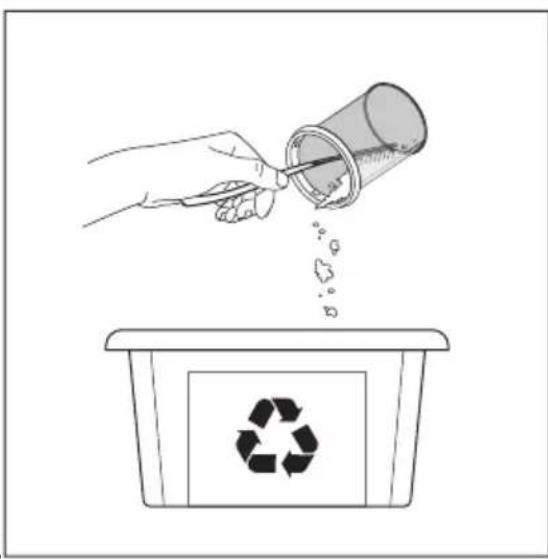

Elimine os resíduos do filtro para os resíduos secos gerais.

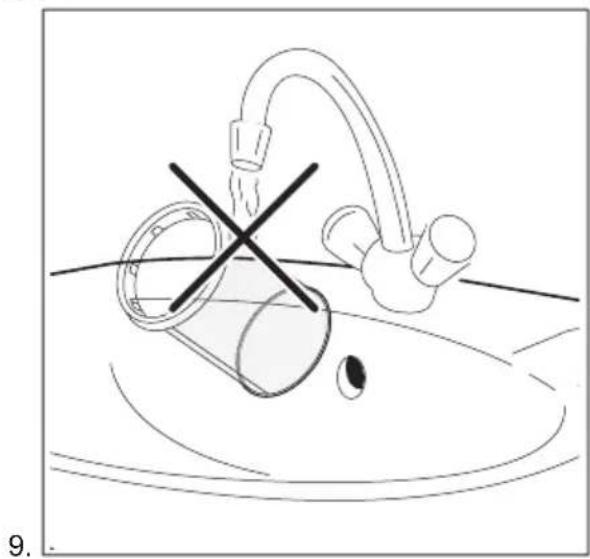

Para preservar o impacto positivo do filtro no ambiente, evite a utilização de água para limpar o cartucho do filtro. Ao invés, elimine os resíduos recolhidos pelo cartucho do filtro nos resíduos secos gerais (evite a dispersão de fibras de plástico na água ambiente).
10.
Depois de a água ter sido esvaziada do cartucho, remova toda a sujidade e microfibras do interior do cartucho e elimine-as nos resíduos gerais SECOS. Pode utilizar uma toalha de papel para recolher o máximo de material possível.
CUIDADO!
Os resíduos recolhidos pelo cartucho contêm microfibras, resíduos de detergente e sujidade. TÊM de ser eliminados nos resíduos secos gerais.
Após a operação de limpeza do cartucho, a espátula da escova pode estar suja e cheia de fibras de plástico. Para preservar o impacto positivo sobre o ambiente, limpe-o com toalhas de papel comuns e elimine-o para os resíduos secos gerais
11

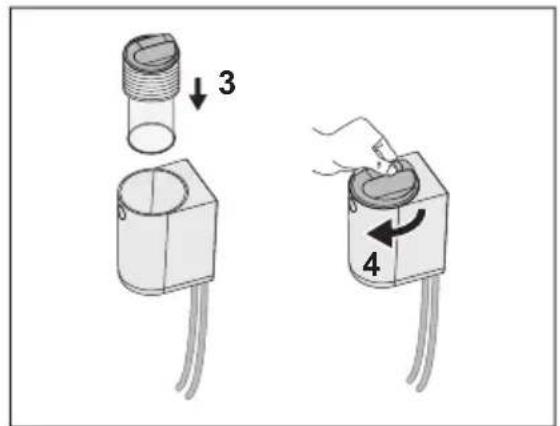

- Insira o cartucho.
- Segure o cartucho na sua mão e, em seguida, com a outra mão, rode a tampa no sentido anti-horário do símbolo de desbloqueio para o símbolo de bloqueio.

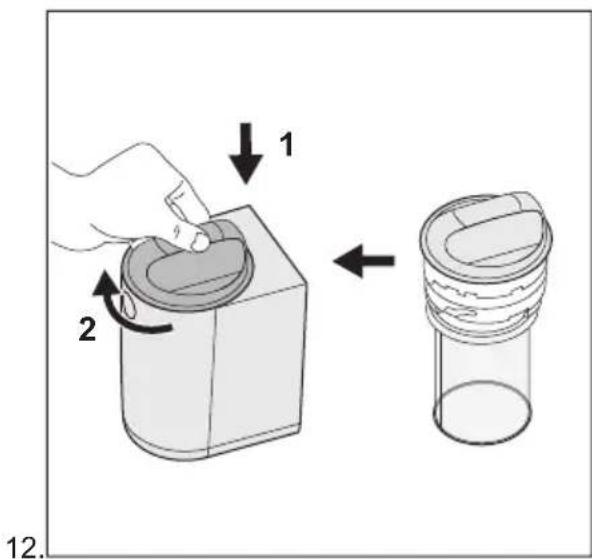

Para fechar o filtro, consulte os movimentos na Imagem 12:
- Insira a tampa (+ cartucho) dentro do corpo a partir do topo.
- Rode a tampa no sentido horário desde o símbolo de desbloqueio para o símbolo de bloquear.
Para qualquer informação adicional sobre manutenção e limpeza, assista ao vídeo. Está disponível um código QR dedicado no início deste manual do utilizador.
CUIDADO! Assegure-se de que fecha a tampa antes de prosseguir com o ciclo de lavagem seguinte.
AVISOS
Em caso de um período de pausa na lavagem superior a uma semana completa (por exemplo, férias, viagem), sugere-se que esvazie o cartucho e limpe o filtro para evitar a criação de odores inesperados no ambiente do filtro.
É necessário limpar o cartucho em condições de humidade para não o danificar, evitando o mau funcionamento nos ciclos seguintes utilizados.
O sistema de filtragem é fornecido com um cartucho sobresselente de modo a reiniciar imediatamente a sua rotina de lavagem em caso de danos no cartucho
Substituição e eliminação do cartucho
O cartucho tem uma vida útil limitada, de aproximadamente seis meses, uma vez que a operação de limpeza pode danificar a rede, comprometendo o desempenho do filtro. Encontra-se incluída na caixa 1 peça sobresselente do cartucho.
Coloque os resíduos do filtro num recipiente de reciclagem adequado.
Quando o cartucho tiver de ser substituído, siga estes 2 passos simples:
- Limpe cuidadosamente o cartucho danificado.
- Coloque o cartucho e os resíduos num contentor de reciclagem.
Para peças sobressalentes de cartuchos adicionais, utilize apenas peças originais. Os cartuchos são vendidos em qualquer centro de assistência da Electrolux/AEG ou mesmo online.
Anexos
