FX-E2MS - Coupe-herbe Fuxtec - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Coupe-herbe thermique, moteur 2 temps, cylindrée 25,4 cm³, puissance 0,75 kW
Largeur de coupe	43 cm
Type de fil	Fil de nylon, diamètre 2,4 mm
Poids	5,5 kg
Utilisation	Idéal pour l'entretien des jardins, des pelouses et des terrains enherbés
Maintenance	Vérification régulière du niveau d'huile, nettoyage du filtre à air, affûtage du fil
Sécurité	Port de lunettes de protection et de gants recommandé, ne pas utiliser sous la pluie
Informations générales	Garantie de 2 ans, pièces de rechange disponibles, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - FX-E2MS Fuxtec

Comment démarrer le coupe-herbe Fuxtec FX-E2MS?

Pour démarrer le Fuxtec FX-E2MS, assurez-vous que le réservoir est rempli d'essence et que la bougie d'allumage est en bon état. Activez le choke, tirez le cordon de démarrage jusqu'à ce que le moteur démarre, puis désactivez le choke.

Quel type d'huile dois-je utiliser pour le mélange?

Utilisez une huile pour deux-temps de haute qualité, en respectant le rapport de mélange recommandé de 50:1 avec de l'essence sans plomb.

Que faire si le moteur ne démarre pas?

Vérifiez si le réservoir de carburant est plein, que la bougie d'allumage est propre et en bon état, et assurez-vous que le choke est en position correcte. Si le problème persiste, consultez le manuel d'utilisation.

Comment entretenir le coupe-herbe Fuxtec FX-E2MS?

Pour un bon entretien, nettoyez régulièrement le filtre à air, vérifiez et remplacez la bougie d'allumage si nécessaire, et inspectez les lames pour détecter tout dommage. Assurez-vous également de garder le réservoir de carburant propre.

Quelle est la longueur de coupe maximale du Fuxtec FX-E2MS?

La longueur de coupe maximale du Fuxtec FX-E2MS est de 43 cm.

Comment changer la lame du coupe-herbe?

Pour changer la lame, déconnectez le coupe-herbe de l'alimentation, retirez le boulon qui maintient la lame en place à l'aide d'une clé, remplacez la lame par une nouvelle et resserrez le boulon.

Quelles mesures de sécurité dois-je prendre lors de l'utilisation du coupe-herbe?

Portez toujours des lunettes de protection, des gants, et des chaussures robustes. Assurez-vous que la zone est dégagée de tout obstacle et ne travaillez pas dans des conditions humides.

Le Fuxtec FX-E2MS est-il adapté pour des travaux intensifs?

Oui, le Fuxtec FX-E2MS est conçu pour des travaux de jardinage intensifs, mais il est important de respecter les recommandations d'utilisation pour éviter une usure prématurée.

Où puis-je trouver des pièces de rechange pour le Fuxtec FX-E2MS?

Les pièces de rechange pour le Fuxtec FX-E2MS peuvent être commandées auprès de revendeurs agréés ou directement sur le site web du fabricant.

MODE D'EMPLOI FX-E2MS Fuxtec

42. Introduction et sécurité

Ne laissez jamais les enfants ou toute personne ne connaissant pas ces instructions utiliser l'outil de jardinage. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. Utilisation prévue Cet outil de jardinage sert à tailler et à couper les bordures de pelouse ainsi que l'herbe plus petite et Zones de pelouse dans les espaces privés. Il ne convient pas pour tailler Buissons, haies et arbustes. L'appareil est conforme aux instructions de ce mode d'emploi d'utiliser les descriptions et les consignes de sécurité fournies. Toute autre utilisation n’est pas prévue. Une mauvaise utilisation annulera la garantie et le fabricant déclinera toute responsabilité. L'utilisateur est responsable de tout dommage causé aux tiers et à leurs biens. N'utilisez l'appareil que dans l'état technique spécifié et livré par le fabricant. Les modifications non autorisées apportées à l'appareil excluent le fabricant de toute responsabilité pour les dommages qui en résulteraient.

Consignes générales de sécurité pour les outils électriques AVERTISSEMENT! Lisez tous les avertissements et instructions de sécurité. Le non-respect des avertissements et des instructions de sécurité pourrait entraîner un choc électrique, un incendie et/ou des blessures graves. Conservez tous les avertissements et instructions de sécurité pour référence future. Le terme outil électrique utilisé dans les consignes de sécurité fait référence aux outils électriques fonctionnant sur secteur (avec cordon d'alimentation) et aux outils électriques fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité d'emploi - Gardez votre espace de travail propre et bien éclairé. Des zones de travail encombrées ou non éclairées peuvent entraîner des accidents. - Ne travaillez pas avec l'outil électrique dans un environnement explosif contenant des liquides, des gaz ou des poussières inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou les fumées. - Éloignez les enfants et les autres personnes lorsque vous utilisez l'outil électrique. Si vous êtes distrait, vous risquez de perdre le contrôle de l'appareil.Manual_FX-E2MS_Int24_rev2

Sécurité électrique - La fiche de connexion de l'outil électrique doit s'insérer dans la prise. La fiche ne doit en aucun cas être modifiée. N'utilisez pas de fiches d'adaptateur avec des outils électriques mis à la terre. Des fiches inchangées et des prises correspondantes réduisent ce problème Risque de choc électrique. - Évitez tout contact physique avec des surfaces mises à la terre telles que des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Il existe un risque accru de choc électrique lorsque votre corps est mis à la terre. - Gardez les outils électriques à l'abri de la pluie ou de l'humidité. Permettre à l'eau de pénétrer dans un outil électrique augmente le risque de choc électrique. - N'utilisez pas le câble à d'autres fins pour transporter l'outil électrique, le suspendre ou pour retirer la fiche de la prise. Gardez le câble à l'écart de la chaleur, de l'huile, des arêtes vives ou des pièces mobiles. Les câbles endommagés ou emmêlés augmentent le risque de choc électrique. - Lorsque vous travaillez avec un outil électrique à l'extérieur, utilisez uniquement des rallonges adaptées à une utilisation en extérieur. L'application d'un pour une utilisation en extérieur L'utilisation d'une rallonge appropriée réduit le risque de choc électrique. - Lorsque vous travaillez avec un outil électrique à l'extérieur, utilisez uniquement des rallonges adaptées à une utilisation en extérieur. L'application d'un pour une utilisation en extérieur L'utilisation d'une rallonge appropriée réduit le risque de choc électrique.

Sécurité des personnes - Soyez attentif, faites attention à ce que vous faites et abordez le travail avec un outil électrique de manière judicieuse. N'utilisez pas d'outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électrique peut entraîner des blessures graves. - Portez toujours un équipement de protection individuelle et des lunettes de sécurité. Porter des équipements de protection individuelle, comme un masque anti-poussière, des chaussures de sécurité antidérapantes, un casque ou une protection auditive, selon la situation selon le type et l'utilisation de l'outil électrique, réduit le risque de blessures. - Évitez les démarrages involontaires. Assurez-vous que l'outil électrique est éteint avant de le connecter à l'alimentation électrique et/ou à la batterie, de le ramasser ou de le transporter. Si vous tenez votre doigt lorsque vous transportez l'outil électrique sur l'interrupteur ou en connectant l'appareil à l'alimentation électrique alors qu'il est allumé, cela peut provoquer des accidents.Manual_FX-E2MS_Int24_rev2

- Retirez tous les outils de réglage ou clés avant d'allumer l'outil électrique. Un outil ou une clé situé dans une partie rotative de l'appareil peut provoquer des dommages entraîner des blessures. - Évitez les postures anormales. Gardez-le en sécurité Restez debout et maintenez votre équilibre à tout moment. Cela vous permet de mieux contrôler l'outil électrique dans des situations inattendues. - Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Gardez les cheveux, les vêtements et les gants éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles.

43. Utilisation et manipulation de l'outil électrique

- Ne surchargez pas l'appareil. Utilisez l'outil électrique désigné pour votre travail. Avec le bon outil électrique, vous pouvez travailler mieux et en toute sécurité dans la plage de performances spécifiée. - N'utilisez pas un outil électrique dont l'interrupteur est défectueux. Un outil électrique qui ne peut plus être allumé ou éteint est dangereux et doit être réparé. - Débranchez l'appareil et/ou retirez la batterie avant d'effectuer des réglages sur l'appareil, de changer d'accessoires ou de ranger l'appareil. Cette précaution évite un démarrage involontaire de l'outil électrique. - Gardez les outils électriques inutilisés hors de portée des enfants. Ne laissez personne utiliser l'appareil si celui-ci n'est pas familier avec ces instructions. je n'ai pas lu. Les outils électriques sont dangereux lorsqu’ils sont utilisés par des personnes inexpérimentées. - Entretenir soigneusement les outils électriques. Vérifiez si les pièces mobiles fonctionnent correctement et ne se coincent pas, si des pièces sont cassées ou endommagées de telle manière que le fonctionnement du l'outil électrique est endommagé. Faites réparer les pièces endommagées avant d'utiliser l'appareil. De nombreux accidents sont causés par des outils électriques mal entretenus. - Gardez les outils de coupe affûtés et propres. Des outils de coupe soigneusement entretenus avec des bords tranchants sont moins susceptibles de se coincer et sont plus légers diriger. - Utilisez les outils électriques, les accessoires, les outils d'application, etc. conformément à ces instructions. Tenir compte des conditions de travail et de l'activité à exercer. L'utilisation d'outils électriques pour des applications autres que celles prévues peut entraîner conduire à des situations dangereuses.Manual_FX-E2MS_Int24_rev2

44. Utilisation et manipulation de l'outil sans fil

- Chargez les batteries uniquement avec les chargeurs recommandés par le fabricant. Un chargeur conçu pour un type spécifique de batterie crée un risque d'incendie lorsqu'il est utilisé avec d'autres batteries. - Utilisez uniquement les batteries prévues à cet effet dans les outils électriques. L'utilisation d'autres batteries peut entraîner des blessures et un risque d'incendie. - Gardez la batterie non utilisée à l'écart des trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques qui pourraient provoquer un pontage des contacts. Un court-circuit entre les contacts de la batterie peut provoquer des brûlures ou provoquer un incendie. - En cas d'utilisation incorrecte, du liquide peut s'échapper de la batterie. Évitez tout contact avec celui-ci. En cas de contact accidentel, rincer à l'eau. Si le liquide entre en contact avec vos yeux, consultez un médecin. Une fuite de liquide de batterie peut provoquer une irritation cutanée ou provoquer des brûlures.

45. Consignes de sécurité pour la débroussailleuse

- Pour votre sécurité et celle des autres, lisez ce manuel d'instructions et ses consignes de sécurité avant d'utiliser l'appareil. Veuillez conserver le mode d'emploi et conservez vos consignes de sécurité en lieu sûr pour une utilisation ultérieure chaque utilisation à portée de main. - Transmettre la notice d'utilisation avec l'appareil en cas de changement de propriétaire. - Les personnes qui utilisent l'appareil ne doivent pas être sous l'influence de substances intoxicantes (par exemple alcool, drogues ou médicaments). - N'utilisez l'appareil que de la manière prescrite et livrée par le fabricant. état technique. Les modifications non autorisées apportées à l'appareil excluent le fabricant de toute responsabilité pour les dommages qui en résulteraient. - Utilisez l'appareil uniquement à la lumière du jour ou sous un bon éclairage artificiel. - Utilisez l'appareil uniquement par temps sec. Gardez-le à l'abri de la pluie ou de l'humidité. Permettre à l'eau de pénétrer dans l'appareil augmente le risque de choc électrique. - Éteignez l'appareil et retirez la batterie dans les conditions suivantes : ⬧si l'appareil est laissé sans surveillance ; ⬧avant de vérifier, nettoyer ou effectuer tout autre travail sur l'appareil ; ⬧si l'appareil commence à vibrer excessivement.

Avant utilisationManual_FX-E2MS_Int24_rev2

- Avant de commencer les travaux, familiarisez-vous avec la débroussailleuse et ses fonctions et commandes. - Vérifiez l'appareil pour détecter tout signe d'usure ou de dommage avant utilisation et après un impact. - N'utilisez pas un appareil dont l'interrupteur est défectueux et ne peut plus être allumé ou éteint. - Vérifiez que tous les écrous, boulons et vis sont bien serrés pour garantir que l'appareil fonctionne en toute sécurité. - N'utilisez jamais un appareil dont les pièces sont endommagées ou manquantes. Faites-les réparer ou, si nécessaire, remplacer par un spécialiste qualifié ou un atelier spécialisé. - Pour réduire le risque de blessures graves, n'utilisez jamais de fil métallique ou de fil renforcé de métal comme ligne de coupe. - Lorsque vous travaillez avec ou sur l'appareil, portez toujours des chaussures solides, des pantalons longs et des équipements de protection individuelle appropriés (lunettes de sécurité, protections auditives, gants de travail antidérapants, etc.). Le port d'un équipement de protection individuelle réduit le risque de blessure. - Ne portez pas de bijoux ni de vêtements amples qui pourraient être happés par le coupe-herbe. Gardez les cheveux longs loin du fuseau. - Vérifiez la zone où l'appareil est utilisé et retirez les pierres et les fils qui pourraient être happés par le coupe-herbe pour éviter de mettre les personnes en danger. arrive. - Retirez tous les outils de réglage ou clés avant de mettre la débroussailleuse en marche. Un outil ou une clé qui se trouve dans une partie rotative de l'appareil peut provoquer des blessures plomb.

Une fois déployé - N'utilisez pas l'appareil s'il y a des personnes (surtout des enfants) ou des animaux à proximité immédiate. - Arrêtez de travailler si vous remarquez la présence de personnes (surtout des enfants) ou d'animaux domestiques à proximité. - Gardez toujours les mains et les pieds éloignés du fil ou de la lame en rotation, surtout lorsque vous allumez la débroussailleuse. - Pour vous protéger des blessures, gardez toujours la faux parallèle à la pelouse lorsque vous la mettez en marche.Manual_FX-E2MS_Int24_rev2

- Maintenez toujours une distance de sécurité pendant le processus de coupe et ne touchez pas la ligne ou la lame en rotation. - Évitez les postures anormales. Gardez-le en sécurité Restez debout et maintenez votre équilibre à tout moment. Cela permet de mieux contrôler la faux dans des situations inattendues et dans des endroits particulièrement en pente. - Ne travaillez pas avec la débroussailleuse dans un environnement explosif contenant des liquides, des gaz ou des poussières inflammables. La faux peut produire des étincelles qui peuvent enflammer la poussière ou les fumées. - Soyez extrêmement prudent lorsque vous marchez à reculons. Il y a un risque de trébucher ! - Marchez uniquement au rythme du pas. - Lorsque vous interrompez le travail, ne laissez jamais l'appareil sans surveillance et rangez-le dans un endroit sûr.

Après utilisation - Éteignez l'appareil, retirez la batterie, puis placez l'appareil dans un endroit sûr. - Ne rangez pas l'appareil à la portée des enfants. - Assurez-vous que les fentes d'aération de l'appareil sont exemptes de saletés. - Les pièces de rechange doivent répondre aux exigences spécifiées par le fabricant. Par conséquent, utilisez uniquement des pièces de rechange d'origine ou des pièces de rechange approuvées par le fabricant. Lors du remplacement, veuillez suivre les instructions d'installation fournies et le retirer au préalable Batterie. - Faites effectuer les réparations uniquement par un spécialiste qualifié ou un atelier spécialisé.

46. Consignes de sécurité du chargeur

- Gardez le chargeur à l'abri de la pluie ou de l'humidité. Permettre à l'eau de pénétrer dans un chargeur augmente le risque de choc électrique. - Gardez le chargeur propre. Il existe un risque de choc électrique dû à une contamination. - Vérifiez le chargeur, le câble et la fiche avant chaque utilisation. N'utilisez pas le chargeur si vous remarquez des dommages. N'ouvrez pas le chargeur vous-même et faites-le réparer uniquement par du personnel qualifié et uniquement avec des pièces de rechange d'origine. Les chargeurs, câbles et fiches endommagés augmentent le risque de choc électrique.Manual_FX-E2MS_Int24_rev2

- Ne placez pas d'objets sur le chargeur et ne le placez pas sur des surfaces molles. Il existe un risque d'incendie. - Vérifiez toujours que la tension secteur correspond à la tension indiquée sur la plaque signalétique du chargeur. - N'utilisez jamais le chargeur si le câble, la fiche ou l'appareil lui-même sont endommagés par des influences extérieures. Apportez le chargeur à l'atelier spécialisé le plus proche. - N'ouvrez en aucun cas le chargeur. En cas de dysfonctionnement, confiez-le à un atelier spécialisé.

47. Consignes de sécurité pour les batteries Li-ion

- N'ouvrez pas la batterie. Il existe un risque de court-circuit. - Protégez la batterie de la chaleur, par ex. B. également d'une exposition constante au soleil, au feu, à l'eau et à l'humidité. Il existe un risque d'explosion. - Si la batterie est endommagée ou mal utilisée, des fumées peuvent s'échapper. Donnez de l'air frais et consultez un médecin si vous présentez des symptômes. Les fumées peuvent irriter les voies respiratoires. - En cas d'utilisation incorrecte, du liquide peut s'échapper de la batterie. Évitez tout contact avec celui-ci. En cas de contact accidentel, rincer à l'eau. Si le liquide entre en contact avec vos yeux, consultez un médecin. Une fuite de liquide de batterie peut provoquer une irritation cutanée ou provoquer des brûlures. - Utilisez uniquement des batteries d'origine portant la plaque signalétique de votre outil électrique. tension spécifiée. Lors de l'utilisation d'autres batteries, telles que des imitations, des batteries reconditionnées ou des batteries de tiers, il existe un risque de blessure et de dommages matériels dus à l'explosion des batteries. - La tension de la batterie doit correspondre à la tension de charge de la batterie du chargeur. Sinon, il existe un risque d'incendie et d'explosion. - Chargez les batteries uniquement avec les chargeurs recommandés par le fabricant. Un chargeur conçu pour un type spécifique de batterie crée un risque d'incendie lorsqu'il est utilisé avec d'autres batteries. - La batterie peut être endommagée par des objets pointus tels que des clous ou des tournevis ou par une force extérieure. Un court-circuit interne peut se produire et la batterie peut brûler, fumer, exploser ou surchauffer.Manual_FX-E2MS_Int24_rev2

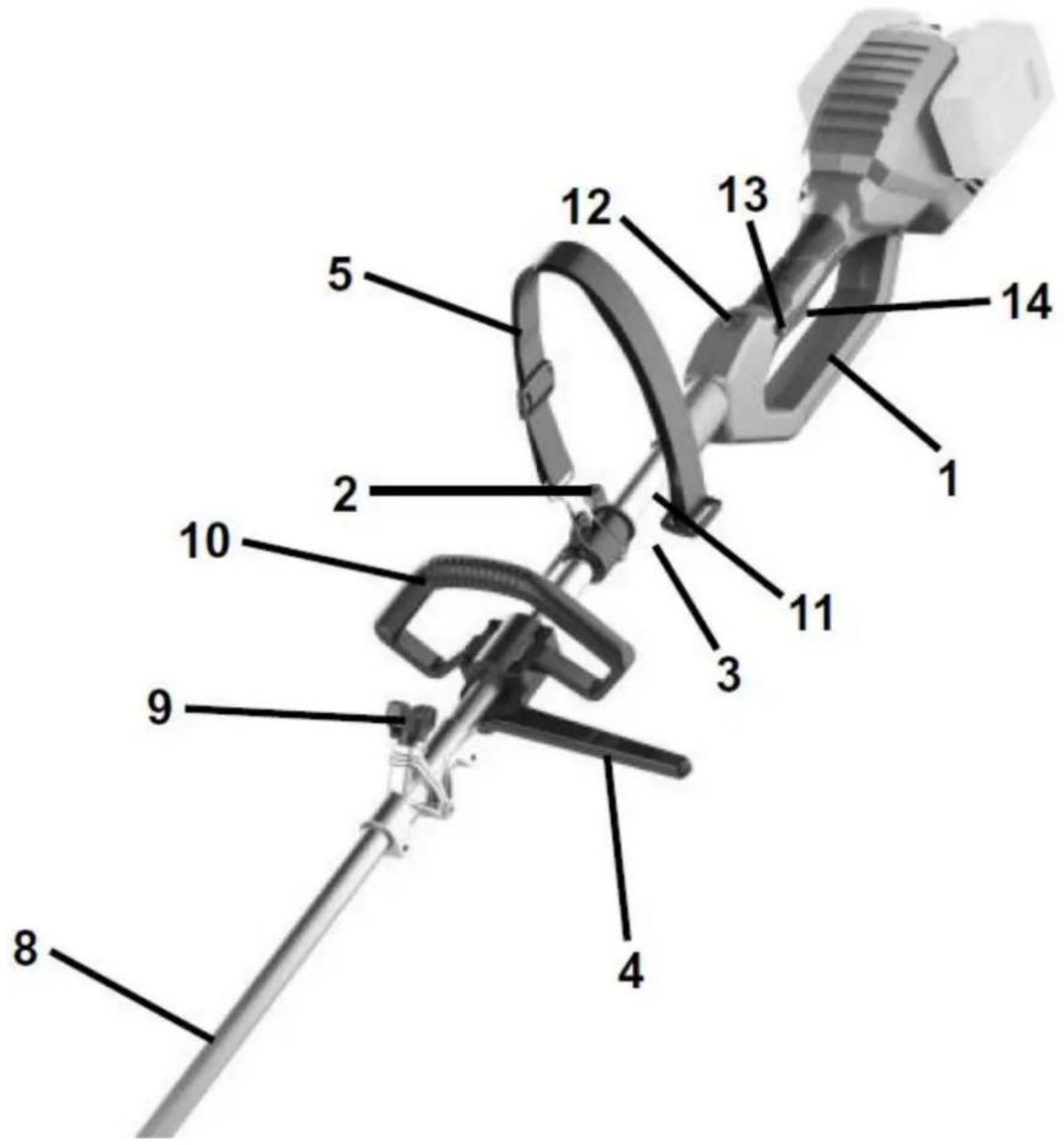

Figure 1 : Débroussailleuse - partie supérieure

1. Poignée arrière 9. Connecteur

2. Clé à douille 10. Poignée ronde

3. Boucle de bandoulière 11. Poignée ronde

4. Partie inférieure de la poignée ronde 12. Sélecteur de vitesse

5. Bandoulière 13. Interrupteur de sécurité

8. Arbre inférieur 14. Interrupteur marche/arrêtManual_FX-E2MS_Int24_rev2

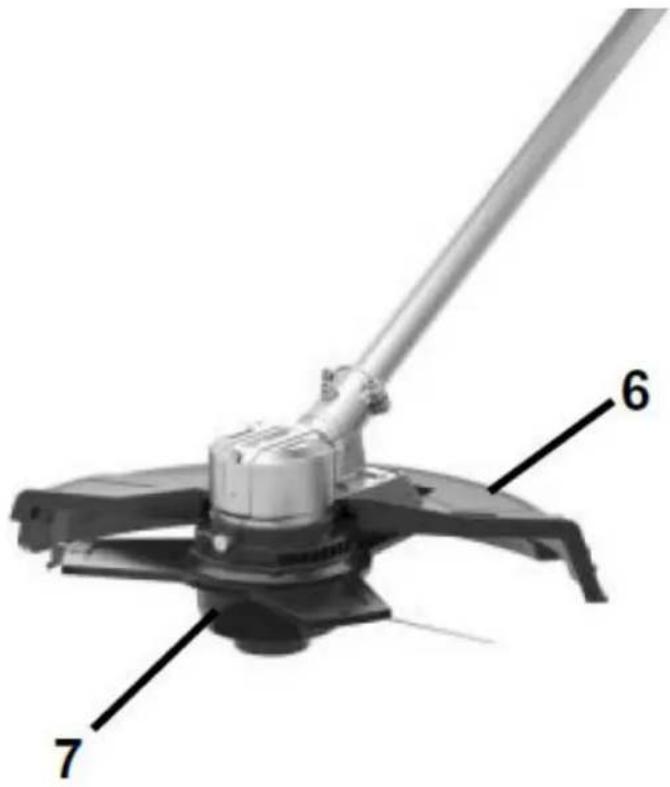

Figure 2 : Débroussailleuse - partie inférieure

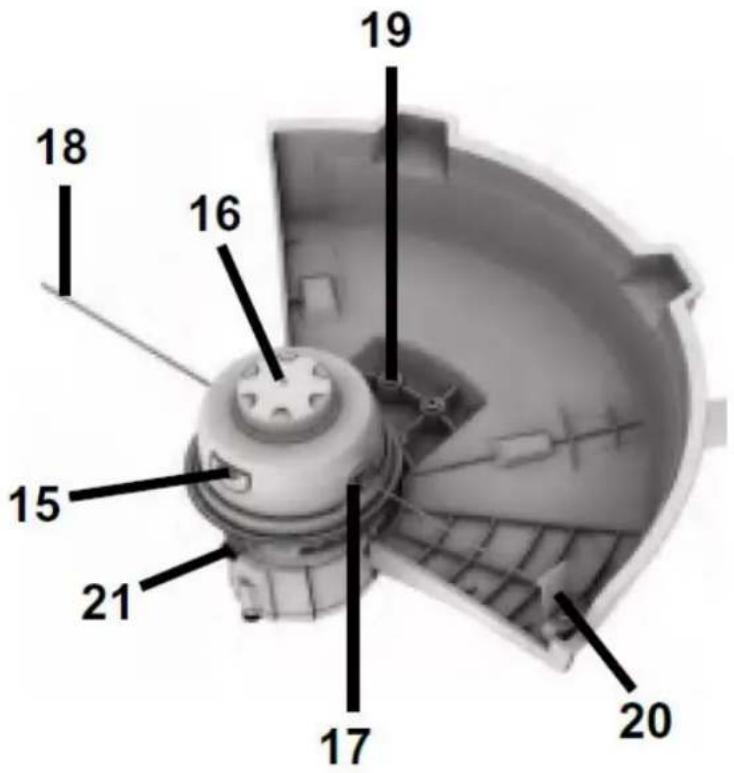

Figure 3 : Tête de faux avec tête filetée (vue de dessous)

15. Déverrouillage du couvercle de la tête de fil

16. Bouton d'alimentation en fil

17. Oeillet pour fil

19. Vis Écran de protection

21. Verrouillage de la tête de faux

Figure 4 : Accessoires de montage

22. Cloche de fixation pour lame 3 dents

23. Rondelle de fixation pour lame 3 dents

Connexion de l'arbre supérieur avec l'arbre inférieur

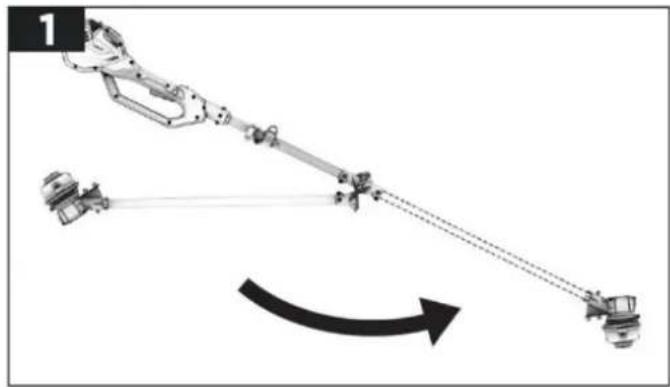

• Dépliez l'arbre inférieur comme indiqué ci-dessous.

• Alignez les deux arbres l'un avec l'autre afin de pouvoir relier les deux arbres ensemble à l'aide de la vis à oreilles. Serrez fermement la vis moletée pour une connexion sécurisée.

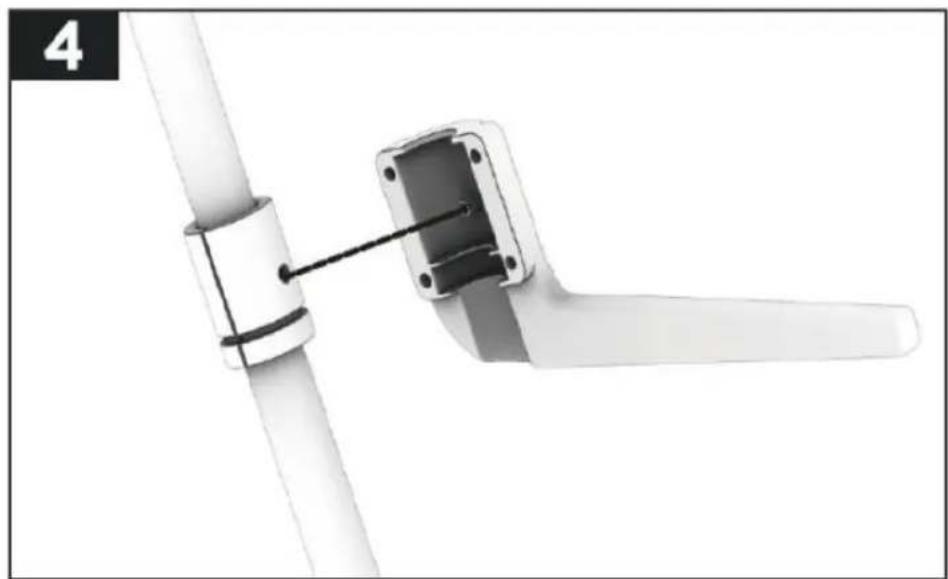

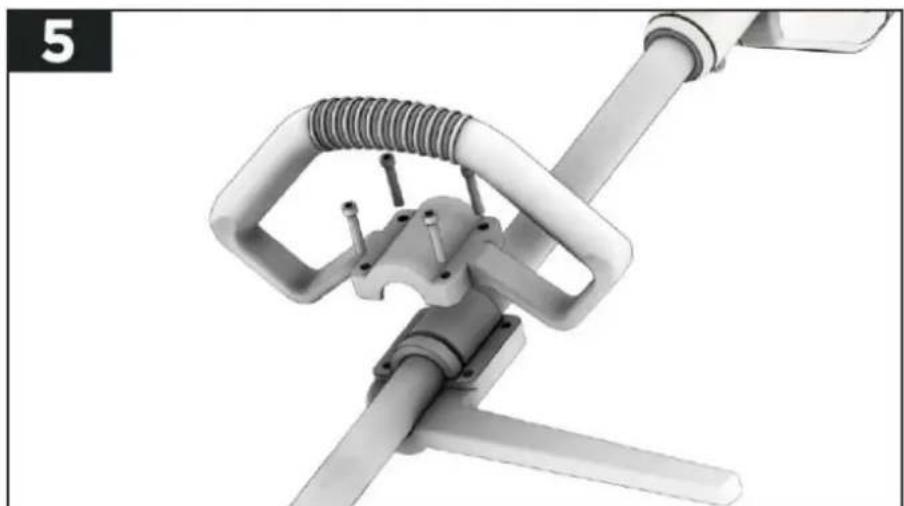

Poignée ronde de montage Le manche rond à fixer sur la débroussailleuse se compose des parties supérieure et inférieure.

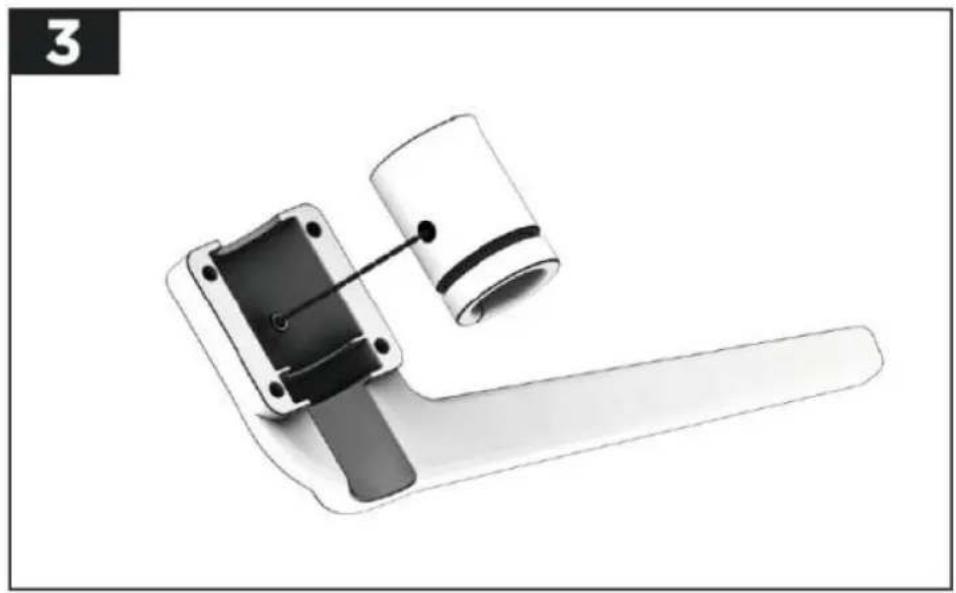

• Fixez le manchon en caoutchouc à la partie inférieure de la poignée ronde en alignant le trou du manchon en caoutchouc avec le cylindre dans la partie inférieure de la poignée ronde (voir la figure suivante).

• Après avoir combiné le manchon en caoutchouc avec la partie inférieure de la poignée ronde, fixez cette combinaison à l'arbre supérieur en alignant le cylindre de la partie inférieure de la poignée ronde avec le trou de l'arbre supérieur (voir la figure suivante).

• Placez la partie supérieure de la poignée ronde sur l'arbre supérieur et la partie inférieure de la poignée ronde (voir la figure suivante). Assurez-vous que les 4 trous de la partie respective de la poignée ronde sont opposés. Fixez la poignée ronde sur l'arbre supérieur à l'aide des vis et d'une clé Allen adaptée.

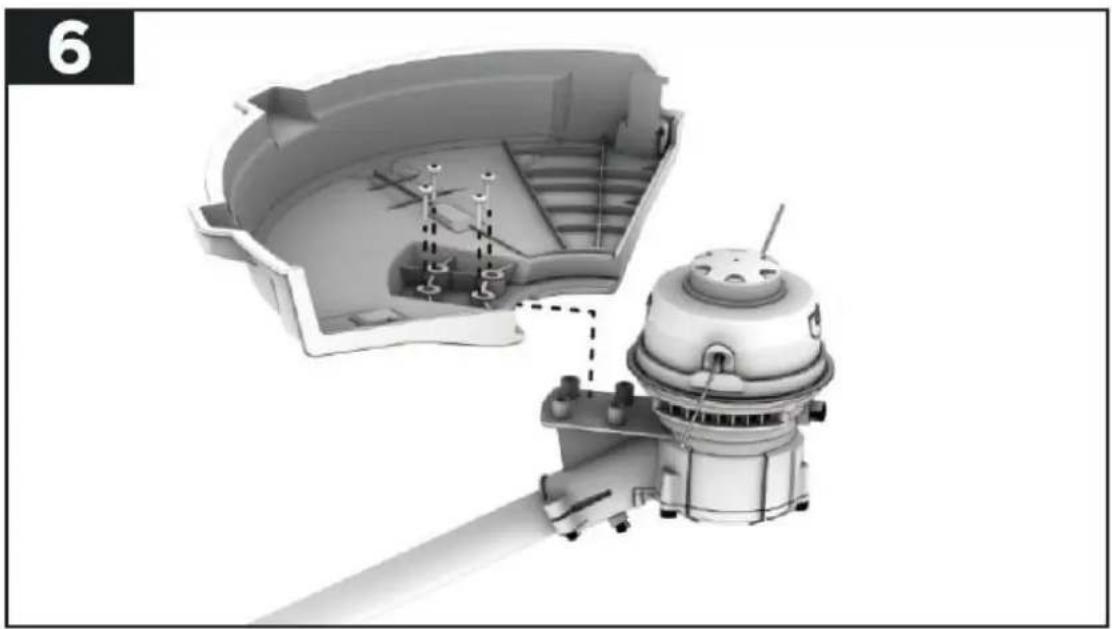

Installation du bouclier de protection

• Retournez l'appareil et placez-le sur une surface plane. Alignez le bouclier sur la tête de faux et fixez-le comme indiqué sur la figure ci-dessous.

• Insérez les 4 vis de montage de la protection fournies dans les trous alignés. Serrez fermement les vis à l'aide d'une tête Phillips. Vérifiez si le dispositif de protection est correctement installé.

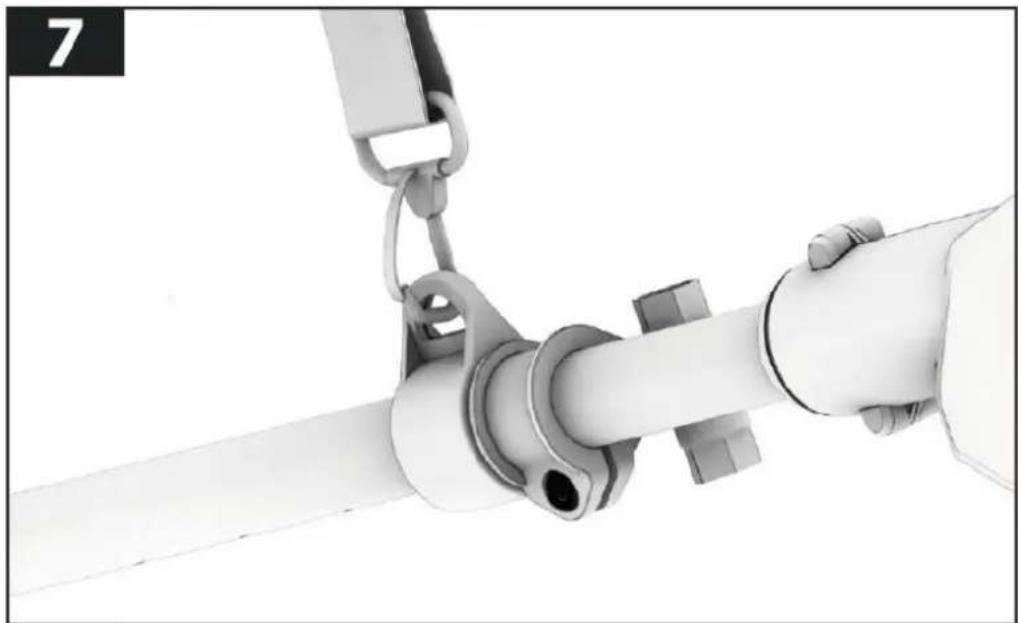

Cet appareil est livré avec une sangle de transport pour faciliter votre travail. Fixez la sangle de transport au support correspondant sur la tige supérieure (voir illustration).Manual_FX-E2MS_Int24_rev2

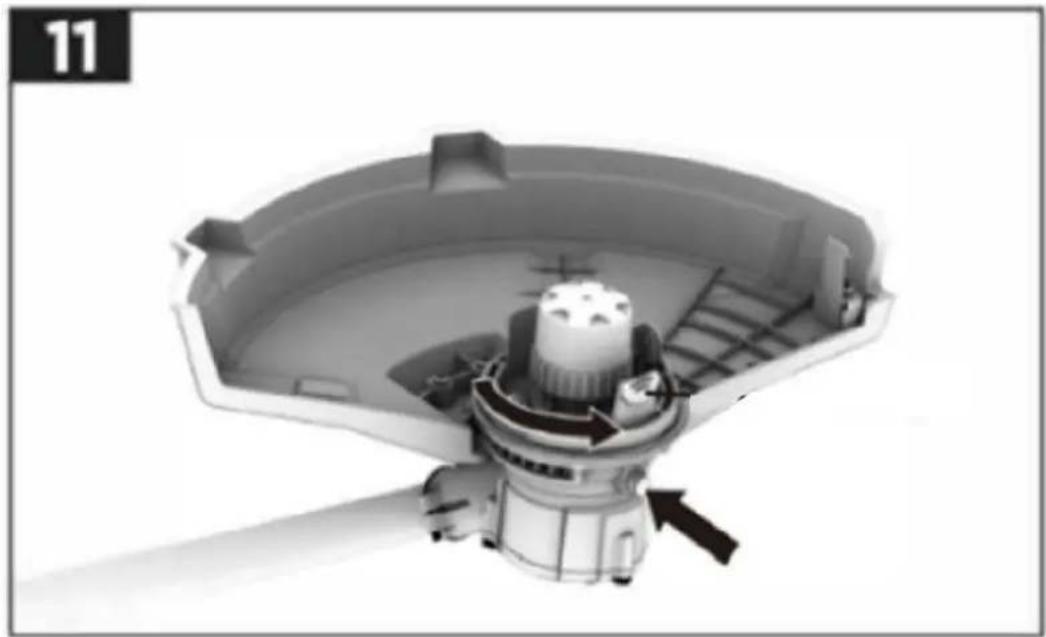

Installation de la lame à 3 dents Pour installer la lame 3 dents, vous devez d'abord retirer la tête filetée de la tête de faux afin de fixer ensuite la lame 3 dents. Ici, procédez comme suit : Retournez la faux et placez-la sur une surface plane. Ensuite, appuyez et maintenez le bouton de déverrouillage sur le couvercle de la tête de fil et retirez d'abord le couvercle (voir les images suivantes).

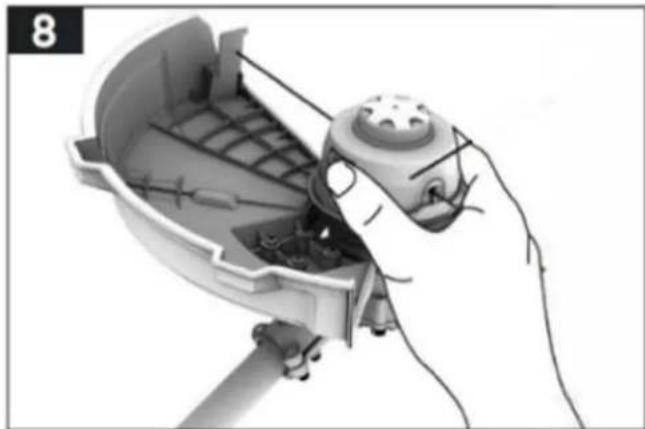

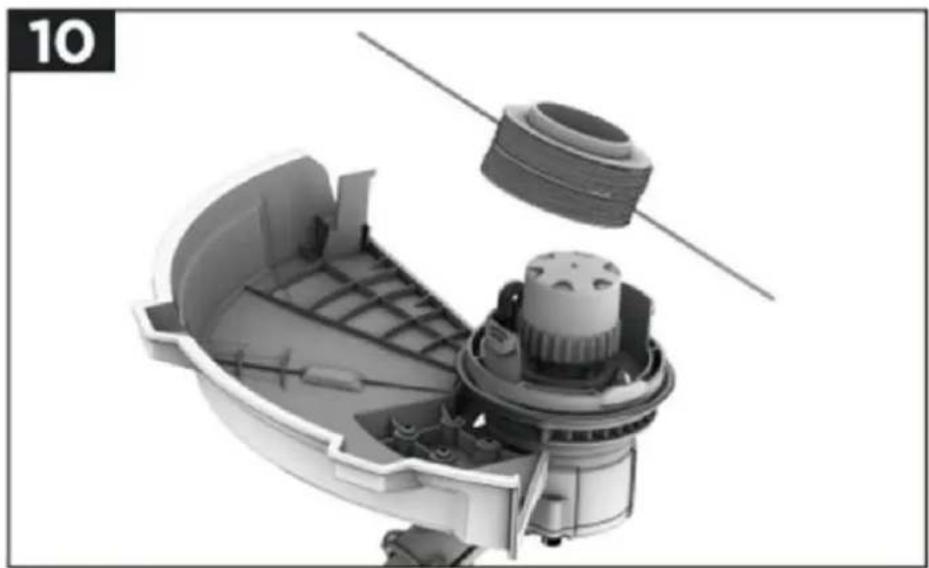

• Retirez ensuite la bobine de fil (voir la figure suivante).Manual_FX-E2MS_Int24_rev2

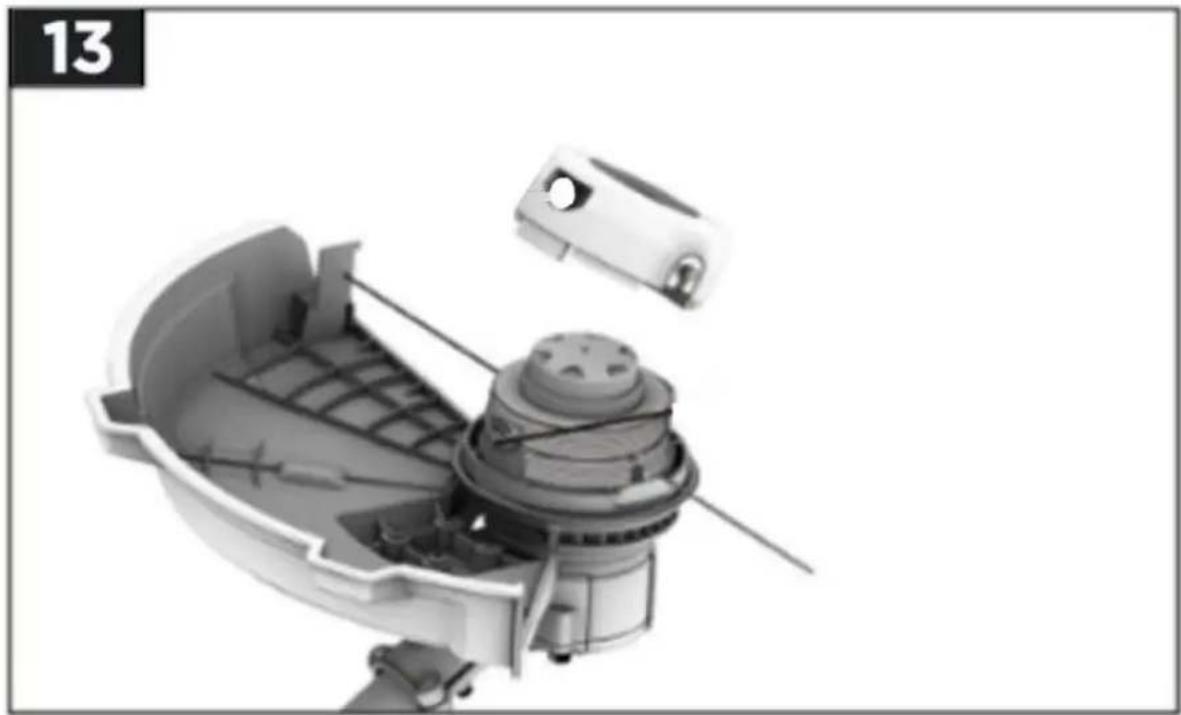

• Pour retirer le boîtier de la bobine de filament, appuyez d'abord sur le bouton de verrouillage pour empêcher le boîtier de tourner davantage dans le sens des aiguilles d'une montre. Tournez ensuite le boîtier dans le sens inverse des aiguilles d'une montre et retirez le boîtier de la bobine (voir la figure suivante).

• Retirez maintenant la protection de la lame à 3 dents puis placez la lame sur la tête de faux comme indiqué ci-dessous.

• Placez d'abord le disque de fixation sur la lame à 3 dents, puis la cloche de fixation dessus et fixez ensuite le tout fermement à la tête de faux avec l'écrou (voir illustration suivante).Manual_FX-E2MS_Int24_rev2

Pour réinstaller la tête de filetage sur la tête de faux, retirez d'abord la lame à 3 dents. Procédez maintenant dans l'ordre inverse du démontage de la tête de filetage (voir installation de la lame à 3 dents). Placez d'abord le boîtier sur la broche. Appuyez à nouveau sur le bouton de verrouillage pour empêcher la broche de tourner et serrez le boîtier de la tête filetée sur la tête de faux en le tournant dans le sens des aiguilles d'une montre. Insérez ensuite la bobine de filament dans le boîtier. Enfin, fermez le couvercle du boîtier de canette. Assurez-vous que l'ouverture des boutons de déverrouillage sur le couvercle du boîtier se trouve exactement au-dessus des boutons de déverrouillage et que vous avez enfilé les extrémités du fil dans les œillets correspondants avant de verrouiller le couvercle. Un « clic » se fait entendre lorsque les boutons du couvercle du boîtier sont verrouillés (voir la figure suivante).

50. Travailler avec la débroussailleuse

• Assurez-vous que l'interrupteur est en position d'arrêt et débranchez la batterie de l'appareil.

• Vérifiez l'état général de l'appareil. Inspectez la protection, l'interrupteur et le câble pour déceler des vis desserrées, une fixation inappropriée, des pièces cassées et toute autre condition susceptible de nuire à un fonctionnement sûr. Si des bruits ou des vibrations inhabituels se produisent pendant le fonctionnement, éteignez immédiatement l'appareil et faites corriger le problème par un professionnel qualifié.Manual_FX-E2MS_Int24_rev2

• Assurez-vous que vous vous tenez sur une surface plane et que vous avez une position sûre.

• Vérifiez si le fil touche ou dépasse le bord du bouclier.

• Vérifiez la lame à 3 dents avant chaque utilisation. N'utilisez jamais de lames émoussées, fissurées ou endommagées.

• Placez la bandoulière de manière à ce qu'elle repose sur un côté de l'épaule (voir l'illustration suivante. En cas de danger, elle peut être rapidement retirée du corps.

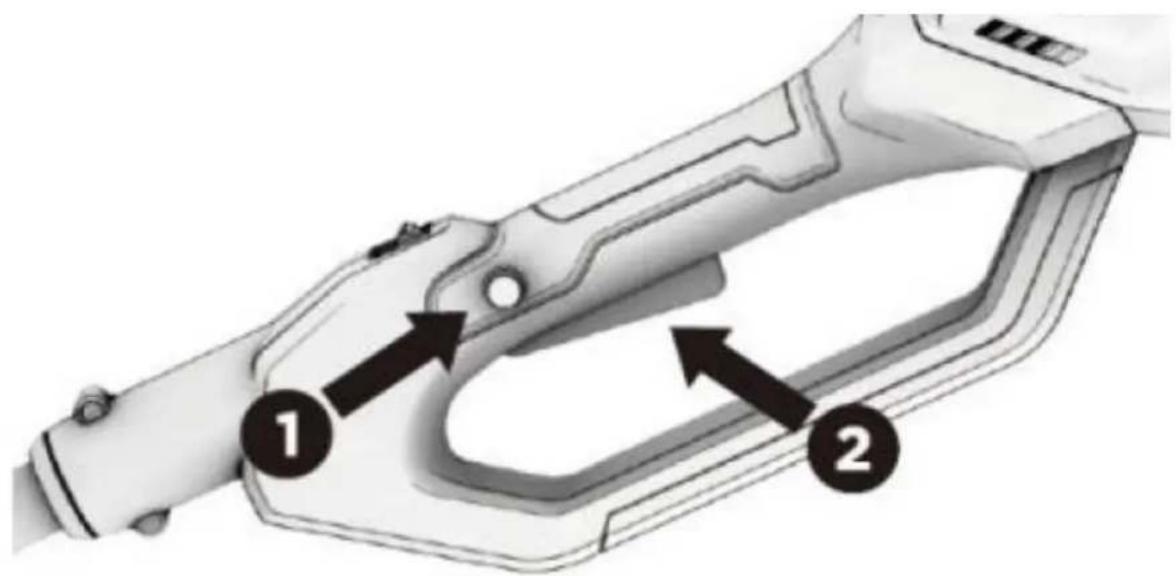

Démarrage de la débroussailleuse Pour démarrer le Sense, appuyez d'abord sur l'interrupteur de sécurité et maintenez-le enfoncé afin de pouvoir actionner l'interrupteur marche/arrêt (voir la figure suivante). Une fois la faux en marche, vous pouvez relâcher l'interrupteur de sécuritéManual_FX-E2MS_Int24_rev2

51. Arrêt de la débroussailleuse

4. Relâchez simplement l'interrupteur marche/arrêt.

5. La faux s'arrête complètement après quelques secondes.

6. Pour des raisons de sécurité, retirez la batterie de l'appareil.

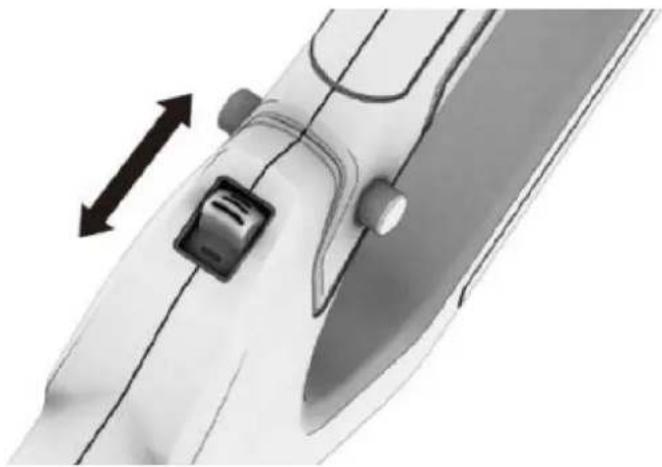

52. Réglage de vitesse variable

Pour régler la vitesse variable, allumez d'abord la débroussailleuse. Ensuite, tournez la commande de vitesse variable vers l'avant ou vers l'arrière pour régler la vitesse selon vos besoins (voir la figure suivante). Vous pouvez choisir entre deux vitesses (I ou II). Pour les travaux légers, nous recommandons un réglage de vitesse plus lent, cela augmentera la durée de fonctionnement de la débroussailleuse.

53. Tailler/couper l'herbe

• Pour couper, montez la tête de ligne.

• Vérifiez au préalable s'il reste encore suffisamment de fil sur la bobine.

• Insérez la batterie.

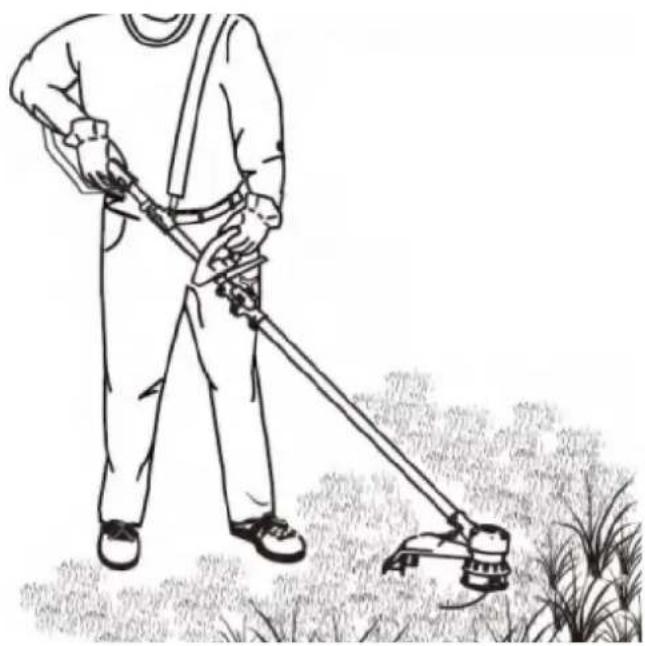

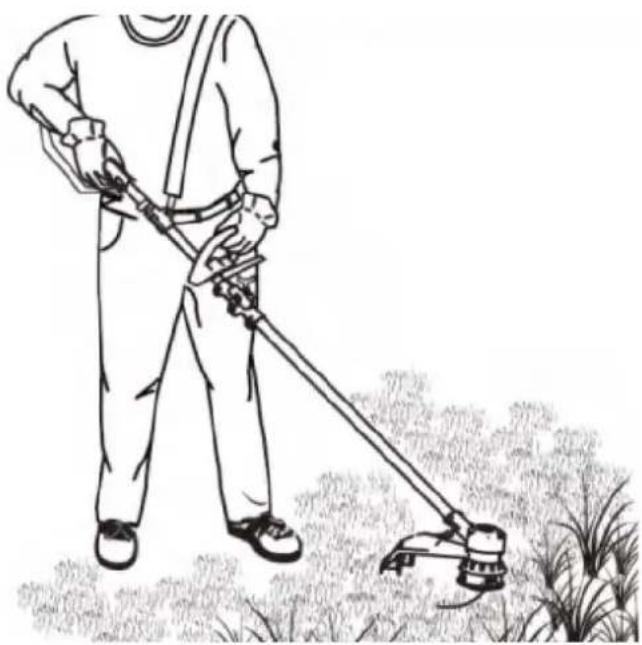

• Tenez la débroussailleuse à deux mains, une main sur la poignée arrière et l'autre main sur la poignée ronde.

• Placez la faux sur une surface ferme et sûre. Ensuite seulement, démarrez le moteur.

• Tenez fermement les deux poignées et déplacez-vous lentement et uniformément dans un mouvement de balayage latéral .

• Ne forcez pas sur la débroussailleuse. Coupez avec la pointe du fil. IMPORTANT !

Veillez à ne pas surcharger la débroussailleuse. Si vous provoquez une surcharge de la faux, le moteur peut être endommagé. Pour éviter une surcharge, coupez l'herbe longue ou difficile par étapes en effectuant plusieurs coupes simples. Veillez à ce que les pièces rotatives ne coupent pas dans le sol, car cela entraînerait une usure plus rapide des dispositifs de coupe et pourrait endommager la broche et le moteur de la faux.Manual_FX-E2MS_Int24_rev2

• Une fois terminé, arrêtez la tondeuse et retirez la batterie.

54. Utiliser la saisie automatique

• La tête de fil est équipée d'un bouton d'alimentation en fil qui permet d'avancer le fil sans arrêter le moteur.

• Allumez le coupe-herbe.

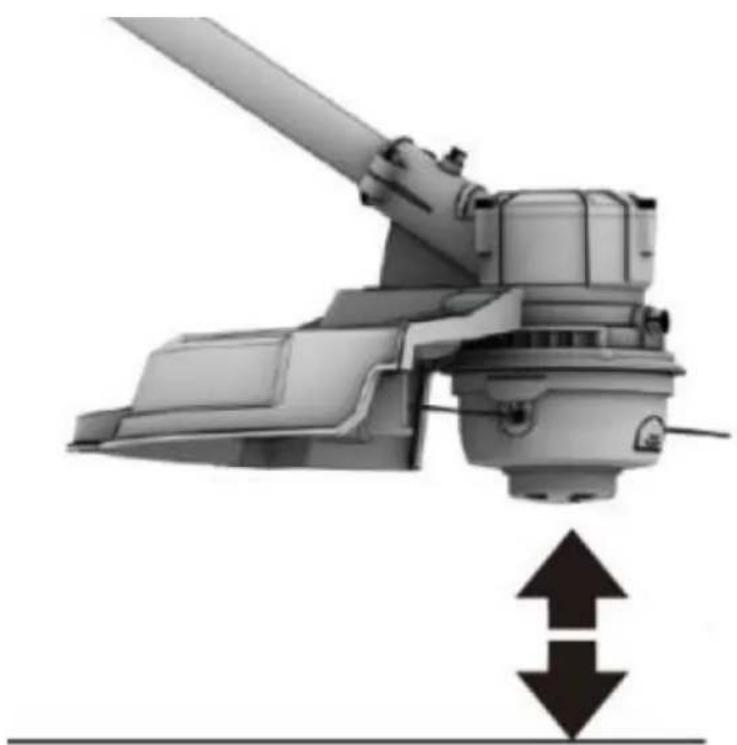

• Tapotez légèrement le bouton d'alimentation du fil sur le sol, comme indiqué ci-dessous.Manual_FX-E2MS_Int24_rev2

• Le fil est alimenté à chaque fois que vous appuyez sur le bouton. REMARQUE : Si trop de fil est introduit, le coupe-fil situé dans l'écran de protection le coupera à la bonne longueur.

• Si le fil n'est pas coupé correctement, la bobine risque de s'emmêler. Dans ce cas, retirez la bobine et rembobinez le fil (voir Enroulement d'un nouveau fil).

• S'il y a trop peu de fil sur la bobine, vous ne pourrez peut-être pas faire passer le fil à travers le mécanisme de taraudage automatique. Dans ce cas, éteignez l'appareil et procédez comme au chapitre suivant.

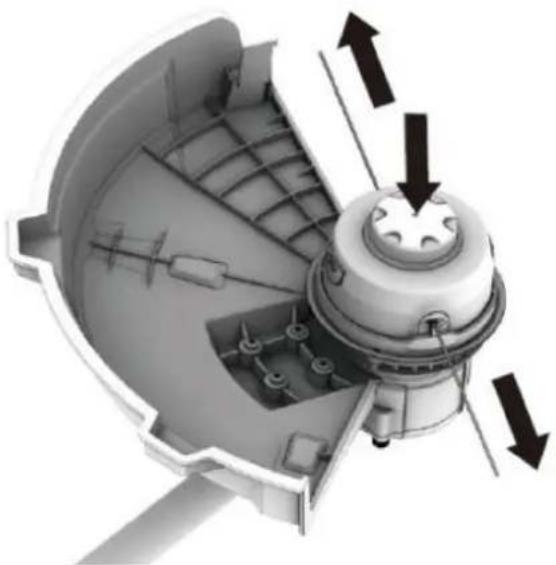

Éteignez la débroussailleuse et retirez la batterie. Pour faire avancer le fil manuellement, appuyez sur le bouton d'avance du fil et en même temps tirez doucement le fil jusqu'à ce qu'il soit suffisamment long pour atteindre le coupe-fil (voir figure suivante).

• Avant utilisation, vérifiez si la lame à 3 dents est correctement installée.

• Installez la batterie.

• Tenez fermement la débroussailleuse à deux mains, une main sur la poignée arrière et l'autre main sur la poignée ronde avant. Tenez-vous debout sur une surface ferme et sûre.

• Démarrez la débroussailleuse.

• Tenez fermement les deux poignées et déplacez-vous lentement et uniformément. Pour couper la prolifération et les broussailles, abaissez la lame rotative à 3 dents sur la végétation pour séparer la végétation.

• Pour couper de jeunes arbres ou de l'herbe, rapprochez la débroussailleuse du sol comme vous le feriez pour tailler de l'herbe (en la balançant à gauche et à droite).

• Trempez la lame par le haut lorsque vous coupez des broussailles épaisses ou des sous-bois. o REMARQUE : Ne forcez pas sur la débroussailleuse.

• Arrêtez la débroussailleuse lorsque vous avez terminé. Retirez la batterie.Manual_FX-E2MS_Int24_rev2

57. Notes de travail

Attention : Plus l'unité de coupe est haute au-dessus du sol, plus le risque de blessure par des chutes de coupe sur le côté est grand. Essayez toujours de maintenir le bouclier de protection juste au-dessus du sol ! N'essayez pas de couper du bois d'un diamètre plus grand. La lame à 3 dents peut se coincer ou la faux entière peut être projetée vers l'avant. Cela pourrait entraîner des dommages à la lame ou à la débroussailleuse ou une perte de contrôle de la débroussailleuse, ce qui pourrait entraîner des blessures. Une mauvaise utilisation d’une lame peut la faire craquer, s’écailler ou se casser . Il existe également ici un risque important de blessure. Les pièces projetées peuvent blesser gravement l'opérateur ou les personnes se trouvant à proximité. Pour réduire les risques de blessures, il est important de prendre les précautions suivantes

• Évitez tout contact avec des objets étrangers durs ou solides tels que des roches, des pierres ou des morceaux de métal.

• Ne coupez jamais de bois ou d'arbustes dont le diamètre du tronc est supérieur à 2 cm.

• Vérifiez le couteau à intervalles rapprochés et réguliers pour détecter tout signe de dommage.

• Ne continuez pas à travailler avec un couteau endommagé.

• Aiguisez régulièrement le couteau (s'il est devenu visiblement émoussé).

• Ne tenez pas l'unité de coupe plus haut que vos genoux. Cela peut rapidement conduire à une perte de contrôle.

58. Enrouler un nouveau fil

• Retirez la bobine comme déjà décrit.

• Retirez tout vieux fil restant de la bobine.

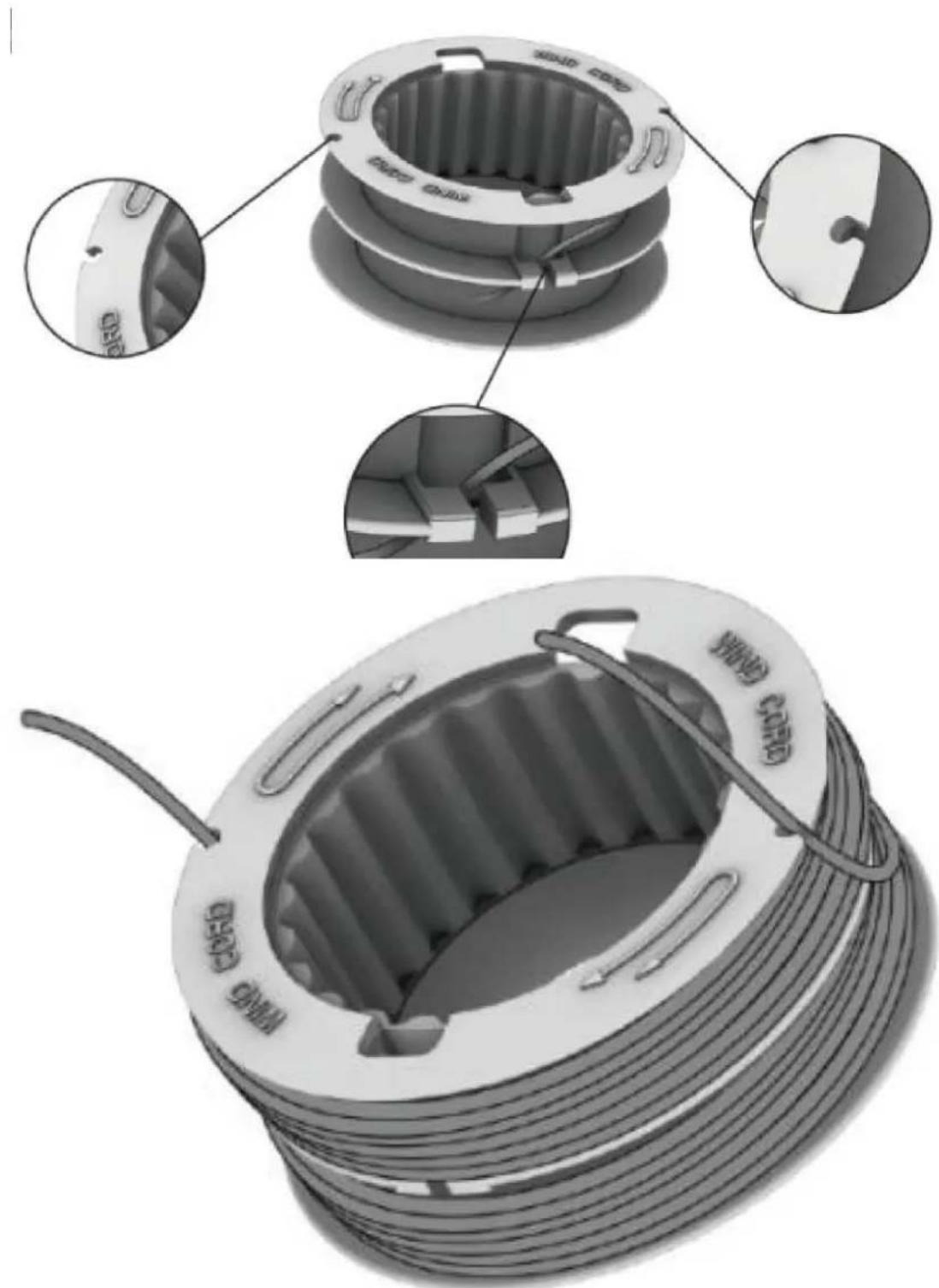

• Prenez un nouveau fil d'environ 2,5 m de long. Insérez une petite partie du fil dans l'un des trous en haut de la bobine et enroulez environ la moitié du fil dans le sens des flèches indiquées en haut de la bobine. Guidez ensuite la seconde moitié restante à travers l'évidement de la partie inférieure de la bobine et enroulez le fil de manière à avoir à l'extrémité suffisamment de fil pour l'enfiler dans l'autre trou supérieur (voir les illustrations suivantes).

Veuillez noter que : N'utilisez qu'un fil d'un diamètre de 0,08 pouce / 2 mm. L'utilisation d'autres diamètres peut endommager la débroussailleuse.Manual_FX-E2MS_Int24_rev2 85Manual_FX-E2MS_Int24_rev2

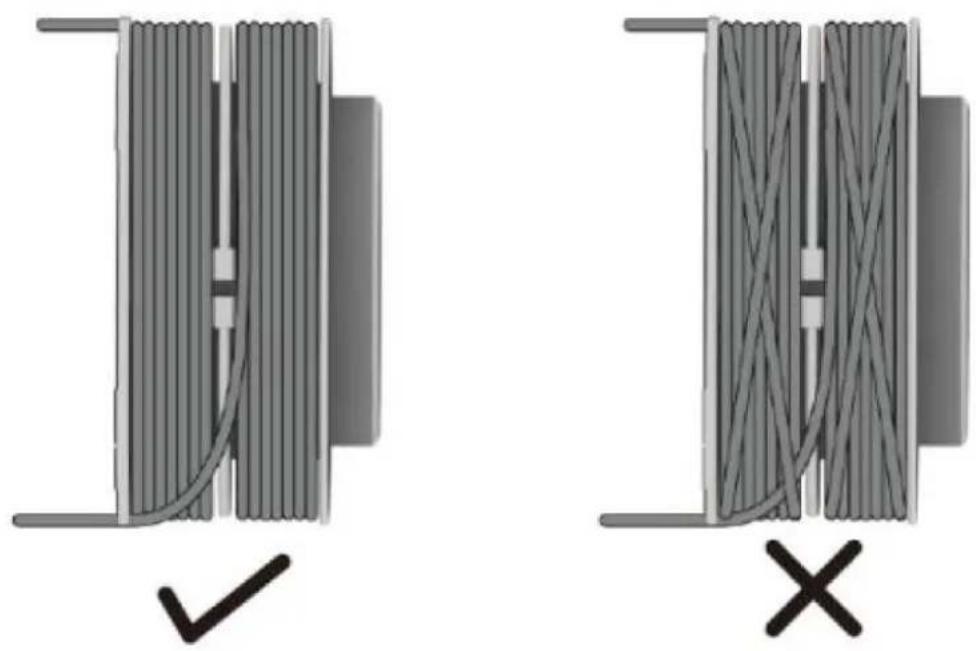

• Assurez-vous que le fil est soigneusement enroulé. Sinon, le fil risque d'être bloqué lors de l'utilisation de la fonction de saisie automatique (voir la figure suivante)

• Ne remplissez pas trop la bobine ! Après avoir enroulé le fil, il doit y avoir au moins 6 mm (1/4 pouce) d'espace entre le fil et le bord extérieur de la bobine.

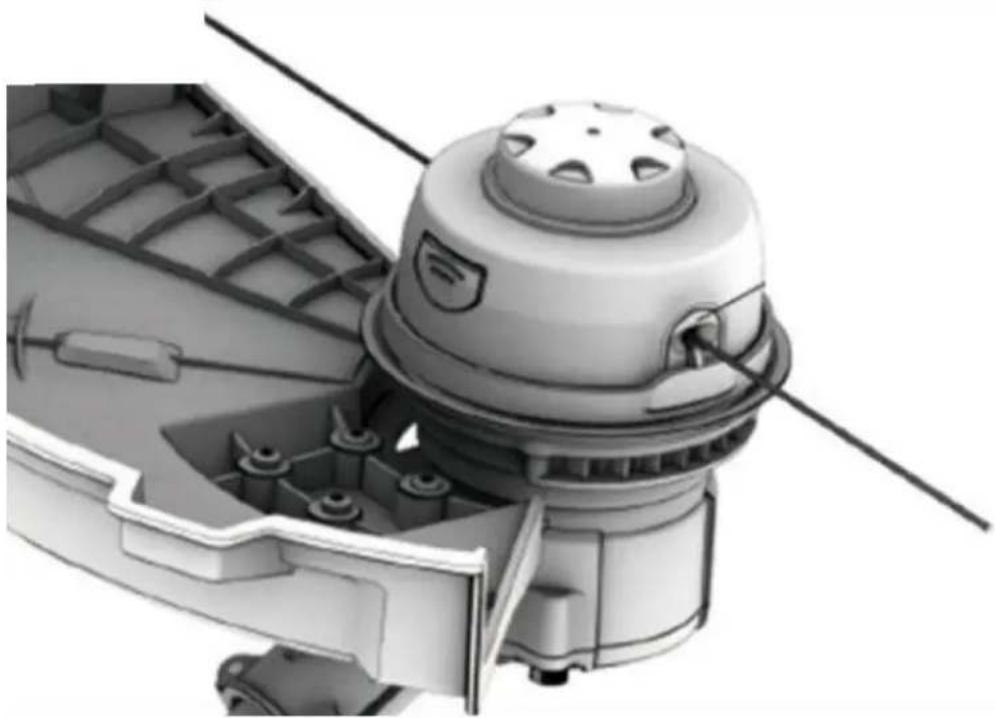

• Réinsérez ensuite la bobine. Enfilez les extrémités du nouveau fil dans les œillets et retirez le fil jusqu'à ce qu'il touche la lame de l'écran de protection.Manual_FX-E2MS_Int24_rev2

59. Entretien et soins

Attention : retirez la batterie de l'appareil avant d'effectuer des travaux sur l'outil électrique. N'utilisez pas d'eau ou de produits de nettoyage liquides. - Enlevez la saleté et la poussière du boîtier avec une brosse ou un chiffon sec. - Enlevez les résidus d'herbe sous la débroussailleuse. - Gardez les contacts de la batterie et de l'appareil propres et sans poussière.

AVERTISSEMENT! Rendre les anciens outils électriques inutilisables avant de les jeter :

• les outils électriques fonctionnant sur secteur en retirant la fiche de connexion,

• outils électriques fonctionnant sur batterie en retirant la batterie. Uniquement pour les pays de l'UE Ne jetez pas les outils électriques avec les ordures ménagères ! Conformément à la directive européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques et à sa mise en œuvre dans le droit national, les équipements électriques usagés doivent être collectés séparément et recyclés de manière respectueuse de l'environnement. Récupération des matières premières au lieu de l'élimination des déchets. L'appareil, les accessoires et l'emballage doivent être recyclés de manière respectueuse de l'environnement. Les pièces en plastique sont marquées pour le recyclage trié. AVERTISSEMENT! Ne jetez pas les piles rechargeables avec les ordures ménagères, au feu ou dans l'eau. N'ouvrez pas les vieilles piles. Les piles rechargeables doivent être collectées, recyclées ou éliminées de manière respectueuse de l'environnement. Pour les pays de l'UE uniquement : Conformément à la directive 2006/66/CE, les accumulateurs/piles défectueux ou usagés doivent être recyclés. UN AVIS Veuillez contacter votre municipalité/ville pour obtenir des informations sur les options d'élimination. Recycler les matières premières au lieu d'éliminer les déchets.Manual_FX-E2MS_Int24_rev2

Le 1er janvier 2015, est entré en application le décret 2014-1577 du 23 décembre 2014 relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri. Ce décret entérine utilisation du logo TRIMAN qui s'applique aux produits recyclables. Le TRIMAN est une signalétique qui répond à une obligation réglementaire et fait l'objet d'une diffusion auprès des consommateurs. Conformément au décret d'application relatif à la signalétique commune des produits recyclables qui relèvent d'une consigne de tri précise, tout metteur sur le marché de produits recyclables soumis à un dispositif de responsabilité élargie des producteurs doit apposer une signalétique commune sur ses produits, ou à défaut sur l'emballage, la notice ou tout autre support y compris dématérialisé, informant le consommateur que ceux-ci relèvent d'une consigne de tri.Manual_FX-E2MS_Int24_rev2

61. Données techniques

Débroussailleuse à batterie 40V FX-E2MS tours par minute Entre 4500 tr/min et 6000 tr/min Zone de travail Fadenkop Zone de travail Lame 3 dents 350mm 255mm Epaisseur de la lame 3 dents 1,4 mm Plus mesuré Niveau de puissance sonore 81 ( LpA ) dB Garanti Niveau de puissance sonore 91,2 ( LwA ) db épaisseur du fil 2mm Poids (sans batterie) 4,55 kgManual_FX-E2MS_Int24_rev2

62. Déclaration de conformité UE / Déclaration de Conformité

Fabricant / Producteur FUXTEC GmbH Kappstrasse 69, 71083 Herrenberg Allemagne / Allemagne Tél. : [phone] Télécopieur : [phone] E-mail: [e-mail] Web: www.fuxtec.de Description / nom 40V Akku Motorsense / E 2 40 V Débroussailleuse Type / modèle FX-E2MS Lignes directrices CE / CE directif 2006 / 42 /EC 2014/30/UE 2000/14/CE applicables / applicables normes EN 60335-1:2012+A11+A13+A1+A14+A2+A15 EN 62233:2008 EN 50636-2-100:2014

Nous déclarons par la présente que la machine mentionnée ci-dessus est due à Le vôtre Conception dans la version que nous avons commercialisée basique Exigences de sécurité et de santé des personnes répertoriées Directive CE sont équivalents à. Par la présente, nous déclarons que la machine mentionnée ci-dessus répond aux essentiel exigences de sécurité et de santé des directives CE susmentionnées. N'importe lequel manipulation ou changement de la machine non explicitement autorisé par nous rend par avance ce document nul et vide. Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Rue Kapp 69 ● 71083 Herrenberg ● Allemagne, L. Zirkler, Direction commerciale
