MANUALE UTENTE FX-E2MS Fuxtec

VERSIONE ITALIANA 91

VERSION ESPANOLA 118

VERSAO PORTUGUESA 145

NEDERLANDSE VERSIE 172

SVENSK VERSION....199

POLSKA WERSJA JEZYKOWA 225

Inhalt

DEUTSCHE VERSION 9

VERSIONE ITALIANA 91

1. Introduzione e sicurezza....91
2. Uso e maneggio dell'utensile elettrico....93
3. Utilizzo e maneggiamento dell'utensile a batteria....93
4. Istruzioni di sicurezza per il decespugliatore....94
5. Istruzioni di sicurezza del caricabatterie 96

1. Istruzioni di sicurezza per batterie agli ioni di litio....97
2. Presentazione....98
3. Assemblea 101
4. Lavorare con il decespugliatore .... 106
5. Arresto del decespugliatore 109
6. Impostazione della velocità variabile 109
7. Taglio/taglio dell'erba.... 109

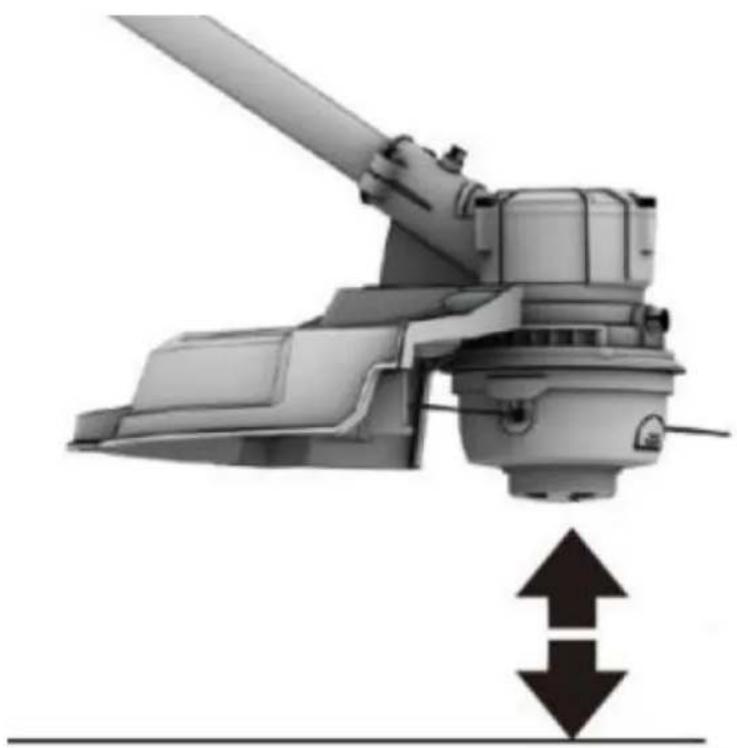

8. Utilizza la digitazione automatica.... 110

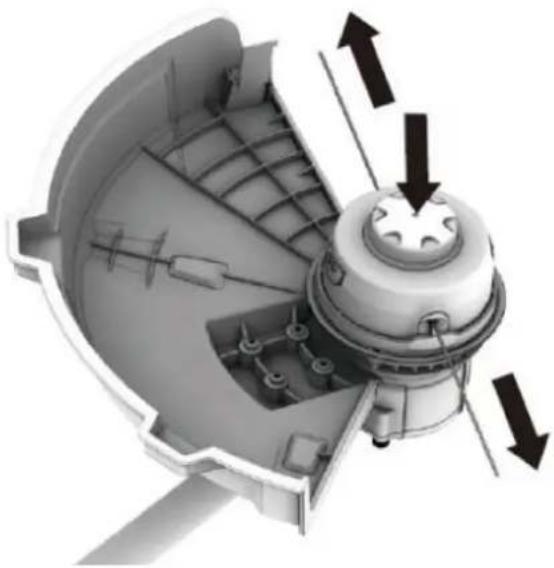

9. Alimentazione manuale del filo.... 111
10. Vantaggi della lama a 3 denti....111
11. Note di lavoro.... 112

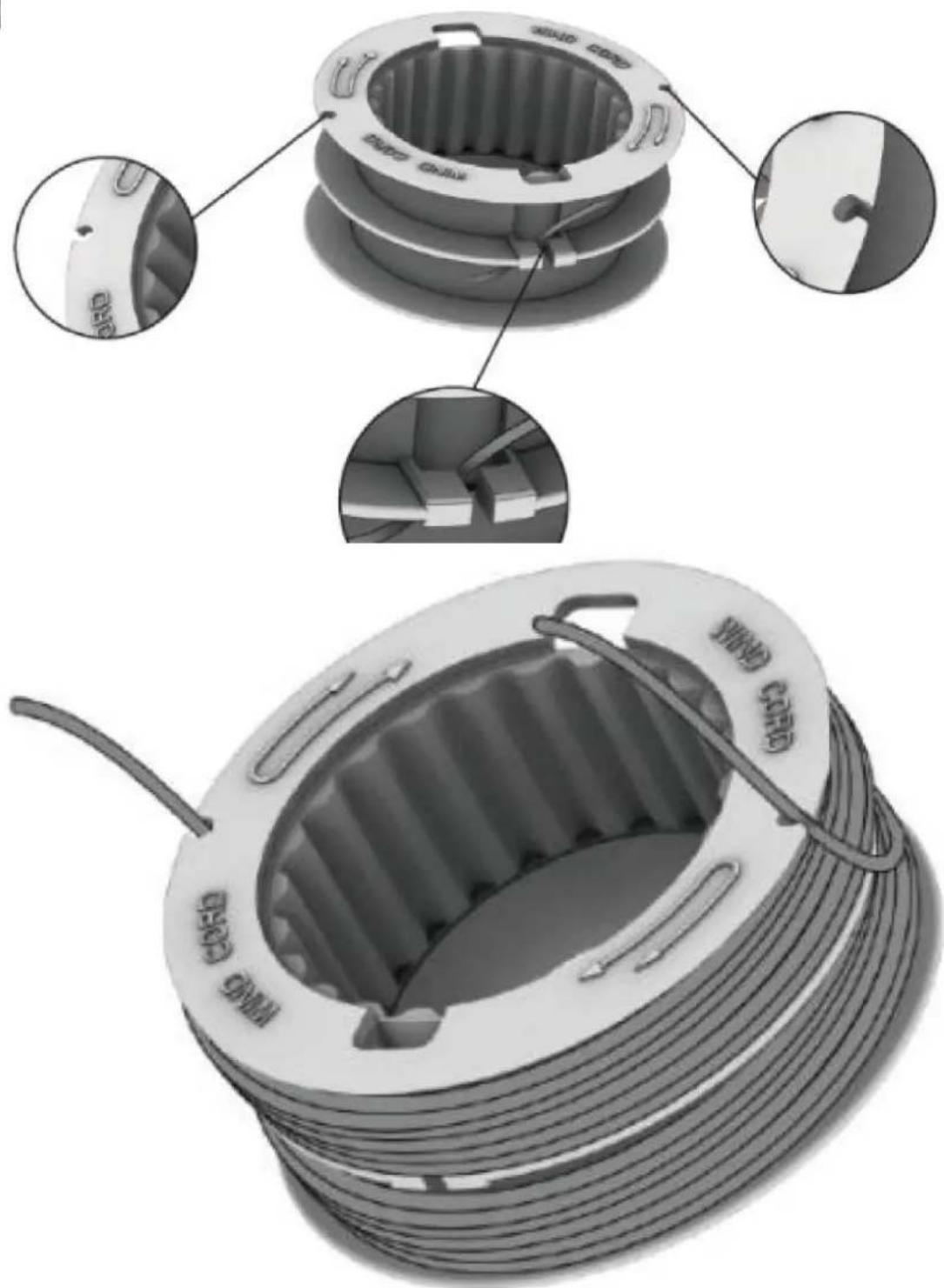

12. Avvolgi un nuovo thread 112
13. Manutenzione e cura 115
14. Disposizione.... 115
15. Dati tecnici.... 116
16. Dichiarazione di conformità UE /Dichiarazione di Conformità 117

VERSION ESPANOLA 118

63. Introduzione e sicurezza

Non permettere mai ai bambini o a chiunque non abbia familiarità con queste istruzioni di utilizzare l'attrezzo da giardino. I bambini devono essere sorvegliati per assicurarsi che non giochi con il dispositivo.

Uso previsto

Questo attrezzo da giardino serve per rifinire e tagliare i bordi del prato, nonché l'erba più piccola e Aree verdi in aree private. Non è adatto per il taglio

Cespugli, siepi e arbusti. L'apparecchio è conforme alle indicazioni contenute nelle presenti istruzioni per l'uso

utilizzare le descrizioni e le istruzioni di sicurezza fornite. Non è previsto alcun altro utilizzo. Un uso improprio annullerà la garanzia e il produttore declina ogni responsabilità. L'utente è responsabile per eventuali danni a terzi e alle loro cose. Utilizzare l'apparecchio solo nelle condizioni tecniche specificate e fornite dal produttore. Modifiche non autorizzate all'apparecchio escludono la responsabilità del produttore per eventuali danni conseguenti.

Istruzioni generali di sicurezza per utensili elettrici

AVVERTIMENTO!

Leggere tutte le avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e delle istruzioni di sicurezza potrebbe provocare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni di sicurezza per riferimento futuro.

Il termine utensile elettrico utilizzato nelle istruzioni di sicurezza si riferisce agli utensili elettrici alimentati dalla rete (con cavo di alimentazione) e agli utensili elettrici alimentati a batteria (senza cavo di alimentazione).

Sicurezza del lavoro

- Mantieni la tua area di lavoro pulita e ben illuminata. Aree di lavoro disordinate o non illuminate possono causare incidenti.

- Non lavorare con l'utensile elettrico in un ambiente esplosivo contenente liquidi, gas o polvere infiammabili. Gli utensili elettrici producono scintille che possono incendiare la polvere o i fumi.

- Tenere lontani i bambini e le altre persone durante l'utilizzo dell'elettroutensile. Se ti distrai, potresti perdere il controllo del dispositivo.

Sicurezza elettrica

• La spina di collegamento dell'elettroutensile deve essere adatta alla presa. La spina non deve essere modificata in alcun modo. Non utilizzare adattatori con utensili elettrici collegati a terra. Spine invariate e prese adatte riducono questo problema
  Rischio di scossa elettrica.

• Evitare il contatto fisico con superfici messe a terra come tubi, riscaldatori, stufe e frigoriferi. Il rischio di scosse elettriche aumenta quando il corpo è collegato a terra.

• Tenere gli utensili elettrici lontani dalla pioggia o dall'umidità. Se si consente all'acqua di penetrare nell'utensile elettrico, si aumenta il rischio di scosse elettriche.
• Non utilizzare il cavo per altri scopi, per trasportare l'elettroutensile, appenderlo o per staccare la spina dalla presa. Tenere il cavo lontano da fonti di calore, olio, spigoli vivi o parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
• Quando si lavora con un elettroutensile all'aperto, utilizzare solo prolunghe adatte all'uso esterno. L'applicazione di uno per uso esterno

L'uso di una prolunga adeguata riduce il rischio di scosse elettriche.

- Quando si lavora con un elettroutensile all'aperto, utilizzare solo prolunghe adatte all'uso esterno. L'applicazione di uno per uso esterno

L'uso di una prolunga adeguata riduce il rischio di scosse elettriche.

Sicurezza delle persone

- Sii attento, presta attenzione a ciò che stai facendo e affronta il lavoro con un utensile elettrico in modo sensato. Non utilizzare l'utensile elettrico se si è stanchi o sotto l'effetto di droghe, alcol o farmaci. Un attimo di disattenzione durante l'utilizzo dell'elettroutensile può provocare gravi lesioni.

- Indossare sempre i dispositivi di protezione individuale e gli occhiali di sicurezza. Indossare dispositivi di protezione individuale, come maschera antipolvere, scarpe antinfortunistiche antiscivolo, casco di protezione o protezione per l'udito, a seconda della situazione a seconda del tipo e dell'utilizzo dell'elettroutensile, riduce il rischio di lesioni.

- Evitare l'avvio involontario. Assicurarsi che l'elettroutensile sia spento prima di collegarlo alla rete elettrica e/o alla batteria, sollevarlo o trasportarlo. Se si tiene il dito mentre si trasporta l'utensile elettrico

sull'interruttore o collegando l'apparecchio alla rete elettrica mentre è acceso, ciò può causare incidenti.

- Rimuovere eventuali strumenti di regolazione o chiavi prima di accendere l'utensile elettrico. Uno strumento o una chiave posizionati in una parte rotante del dispositivo possono causare danni portare a lesioni.

- Evitare posture anomale. Tienilo al sicuro

Stare in piedi e mantenere l'equilibrio in ogni momento. Ciò consente di controllare meglio l'utensile elettrico in situazioni impreviste.

- Indossare indumenti adeguati. Non indossare abiti larghi o gioielli. Tenere capelli, indumenti e guanti lontani dalle parti in movimento. Abiti larghi, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.

64. Uso e maneggio dell'utensile elettrico

- Non sovraccaricare il dispositivo. Utilizza l'utensile elettrico designato per il tuo lavoro. Con l'utensile elettrico giusto potete lavorare meglio e in modo più sicuro entro la gamma di prestazioni specificata.

- Non utilizzare un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesce più ad accendere o spegnere è pericoloso e deve essere riparato.

- Scollegare il dispositivo e/o rimuovere la batteria prima di apportare modifiche al dispositivo, cambiare accessori o riporre il dispositivo. Questa precauzione impedisce l'avvio involontario dell'elettroutensile.

- Tenere gli utensili elettrici non utilizzati fuori dalla portata dei bambini. Non consentire a nessuno di utilizzare il dispositivo se non ha familiarità con esso o con queste istruzioni non ho letto. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte.

- Mantenere gli utensili elettrici con cura. Controllare se le parti mobili funzionano correttamente e non si inceppano, se le parti sono rotte o danneggiate in modo tale da compromettere il funzionamento del

l'utensile elettrico è danneggiato. Far riparare le parti danneggiate prima di utilizzare il dispositivo. Molti incidenti sono causati da utensili elettrici sottoposti a scarsa manutenzione.

- Mantenere gli utensili da taglio affilati e puliti. Utensili da taglio mantenuti con cura con taglienti affilati hanno meno probabilità di incepparsi e sono più leggeri condurre.

- Utilizzare utensili elettrici, accessori, strumenti di applicazione, ecc. secondo queste istruzioni. Tenere conto delle condizioni di lavoro e dell'attività da svolgere. L'utilizzo di utensili elettrici per applicazioni diverse da quelle previste potrebbe comportare portare a situazioni pericolose.

65. Utilizzo e maneggiamento dell'utensile a batteria

- Caricare le batterie solo con i caricabatterie consigliati dal produttore. Un caricabatterie progettato per un tipo specifico di batteria crea pericolo di incendio se utilizzato con altre batterie.

- Negli utensili elettrici utilizzare solo le batterie previste per questo scopo. L'uso di altre batterie può provocare lesioni e rischio di incendio.

- Tenere la batteria non utilizzata lontano da graffette, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che potrebbero causare il ponte dei contatti. Un cortocircuito tra i contatti della batteria può causare ustioni o provocare un incendio.

- Se utilizzata in modo errato, potrebbe fuoriuscire del liquido dalla batteria. Evitare il contatto con esso. In caso di contatto accidentale, sciacquare con acqua. Se il liquido viene a contatto con gli occhi, consultare ulteriormente un medico. La perdita di liquido dalla batteria può causare irritazioni alla pelle o causare ustioni.

66. Istruzioni di sicurezza per il decespugliatore

- Per la vostra sicurezza e quella degli altri, leggere questo manuale di istruzioni e le relative istruzioni di sicurezza prima di utilizzare il dispositivo. Si prega di conservare le istruzioni per l'uso e conservare le istruzioni di sicurezza al sicuro per un uso successivo ogni uso a portata di mano.

- In caso di cambio di proprietario consegnare le istruzioni per l'uso insieme all'apparecchio.

- Le persone che utilizzano l'apparecchio non devono trovarsi sotto l'effetto di sostanze intossicanti (ad es. alcol, droghe o farmaci).

- Utilizzare l'apparecchio solo nel modo prescritto e fornito dal produttore condizione tecnica. Modifiche non autorizzate all'apparecchio escludono la responsabilità del produttore per eventuali danni conseguenti.

- Utilizzare il dispositivo solo alla luce del giorno o con una buona illuminazione artificiale.

- Utilizzare il dispositivo solo in condizioni climatiche asciutte. Tenerlo lontano dalla pioggia o dal bagnato. Se si consente all'acqua di entrare nel dispositivo, si aumenta il rischio di scosse elettriche.

- Spegnere il dispositivo e rimuovere la batteria nelle seguenti condizioni:

♦se il dispositivo viene lasciato incustodito;

♦prima di controllare, pulire o eseguire qualsiasi altro intervento sull'apparecchio;

♦se il dispositivo inizia a vibrare eccessivamente.

Prima dell'uso

- Prima di iniziare il lavoro, familiarizzare con il decespugliatore e con le sue funzioni e comandi.

- Controllare il dispositivo per eventuali segni di usura o danni prima dell'uso e dopo un impatto.

- Non utilizzare un dispositivo il cui interruttore è difettoso e non può più essere acceso o spento.

- Controllare che tutti i dadi, i bulloni e le viti siano serrati per garantire il funzionamento sicuro del dispositivo.

- Non utilizzare mai un apparecchio con parti danneggiate o mancanti. Farli riparare o, se necessario, sostituire da uno specialista qualificato o da un'officina specializzata.

- Per ridurre il rischio di lesioni gravi, non utilizzare mai fili metallici o fili rinforzati con metallo come filo da taglio.

- Durante i lavori con o sull'apparecchio indossare sempre scarpe robuste, pantaloni lunghi e adeguati dispositivi di protezione individuale (occhiali protettivi, protezioni acustiche, guanti da lavoro antiscivolo, ecc.). Indossare dispositivi di protezione individuale riduce il rischio di lesioni.

- Non indossare gioielli o indumenti larghi che potrebbero impigliarsi nel tagliaerba. Tenere i capelli lunghi lontani dal fuso.

- Controllare la zona in cui si utilizza l'apparecchio e rimuovere sassi e fili che potrebbero rimanere impigliati nel tagliaerba per evitare pericolo per le persone avviene.

- Rimuovere eventuali strumenti di regolazione o chiavi prima di accendere il decespugliatore. Uno strumento o una chiave che si trova in una parte rotante del dispositivo può causare lesioni Guida.

Quando distribuito

- Non utilizzare l'apparecchio se nelle immediate vicinanze sono presenti persone (soprattutto bambini) o animali.

- Interrompere il lavoro se si nota la presenza di persone (soprattutto bambini) o di animali domestici nelle vicinanze.

- Tenere sempre mani e piedi lontani dal filo o dalla lama in rotazione, soprattutto quando si accende il decespugliatore.

- Per proteggersi da eventuali infortuni, tenere sempre la falce parallela al prato quando la si accende.

- Mantenere sempre una distanza di sicurezza durante il processo di taglio e non toccare il filo o la lama rotante

- Evitare posture anomale. Tienilo al sicuro

Stare in piedi e mantenere l'equilibrio in ogni momento. Questo permette di controllare meglio la falce in situazioni impreviste e in luoghi particolarmente inclinati.

• Non lavorare con il decespugliatore in un ambiente esplosivo contenente liquidi, gas o polveri infiammabili. La falce può produrre scintille che possono incendiare la polvere o i fumi.
• Prestare particolare attenzione quando si cammina all'indietro. Pericolo di inciampare!
• Camminare solo a passo d'uomo.
• Quando si interrompe il lavoro, non lasciare mai l'apparecchio incustodito e conservarlo in un luogo sicuro.

Dopo l'uso

• Spegnere il dispositivo, rimuovere la batteria e riporre il dispositivo in un luogo sicuro.
• Non conservare il dispositivo alla portata dei bambini.
• Assicurarsi che le fessure di ventilazione dell'apparecchio siano prive di sporco.
• I pezzi di ricambio devono soddisfare i requisiti specificati dal produttore.

Utilizzare quindi solo pezzi di ricambio originali o approvati dal produttore. Durante la sostituzione, seguire le istruzioni di installazione fornite e rimuoverlo prima Batteria.

- Far eseguire le riparazioni solo da uno specialista qualificato o da un'officina specializzata.

67. Istruzioni di sicurezza del caricabatterie

• Tenere il caricabatterie lontano dalla pioggia o dall'umidità. Se si consente all'acqua di entrare nel caricabatterie, si aumenta il rischio di scosse elettriche.
• Mantenere pulito il caricabatterie. Esiste il rischio di scossa elettrica a causa della contaminazione.
• Controllare il caricabatterie, il cavo e la spina prima di ogni utilizzo. Non utilizzare il caricabatterie se si notano danni. Non aprire da soli il caricabatteria e farlo riparare solo da personale specializzato qualificato e solo con pezzi di ricambio originali.

Caricabatterie, cavi e spine danneggiati aumentano il rischio di scosse elettriche.

• Non posizionare oggetti sul caricabatterie né posizionarlo su superfici morbide. Esiste il rischio di incendio.
• Verificare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta del caricabatteria.
• Non utilizzare mai il caricabatterie se il cavo, la spina o l'apparecchio stesso vengono danneggiati da influssi esterni. Portare il caricabatterie presso l'officina specializzata più vicina.

- Non aprire in nessun caso il caricabatteria. In caso di malfunzionamento, portarlo in un'officina specializzata.

68. Istruzioni di sicurezza per batterie agli ioni di litio

- Non aprire la batteria. Esiste il rischio di cortocircuito.

- Proteggere la batteria dal calore, ad es. B. anche dall'esposizione costante alla luce solare, al fuoco, all'acqua e all'umidità. Esiste il rischio di esplosione.

- Se la batteria viene danneggiata o utilizzata in modo improprio, potrebbero fuoriuscire dei fumi. Fornire aria fresca e consultare un medico in caso di sintomi. I fumi possono irritare le vie respiratorie.

- Se utilizzata in modo errato, potrebbe fuoriuscire del liquido dalla batteria. Evitare il contatto con esso. In caso di contatto accidentale, sciacquare con acqua. Se il liquido viene a contatto con gli occhi, consultare ulteriormente un medico. Le perdite di liquido della batteria possono causare irritazioni alla pelle o causare ustioni.

- Utilizzare solo batterie originali con la targhetta identificativa dell'elettroutensile tensione specificata. Se si utilizzano batterie diverse, come imitazioni, batterie rigenerate o batterie di terze parti, sussiste il rischio di lesioni e danni materiali a causa dell'esplosione delle batterie.

- La tensione della batteria deve corrispondere alla tensione di carica della batteria del caricabatterie. In caso contrario sussiste il rischio di incendio ed esplosione.

- Caricare le batterie solo con i caricabatterie consigliati dal produttore. Un caricabatterie progettato per un tipo specifico di batteria crea pericolo di incendio se utilizzato con altre batterie.

- La batteria può essere danneggiata da oggetti appuntiti come chiodi o cacciaviti o da forze esterne. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe bruciare, produrre fumo, esplodere o surriscaldarsi.

69. Presentazione

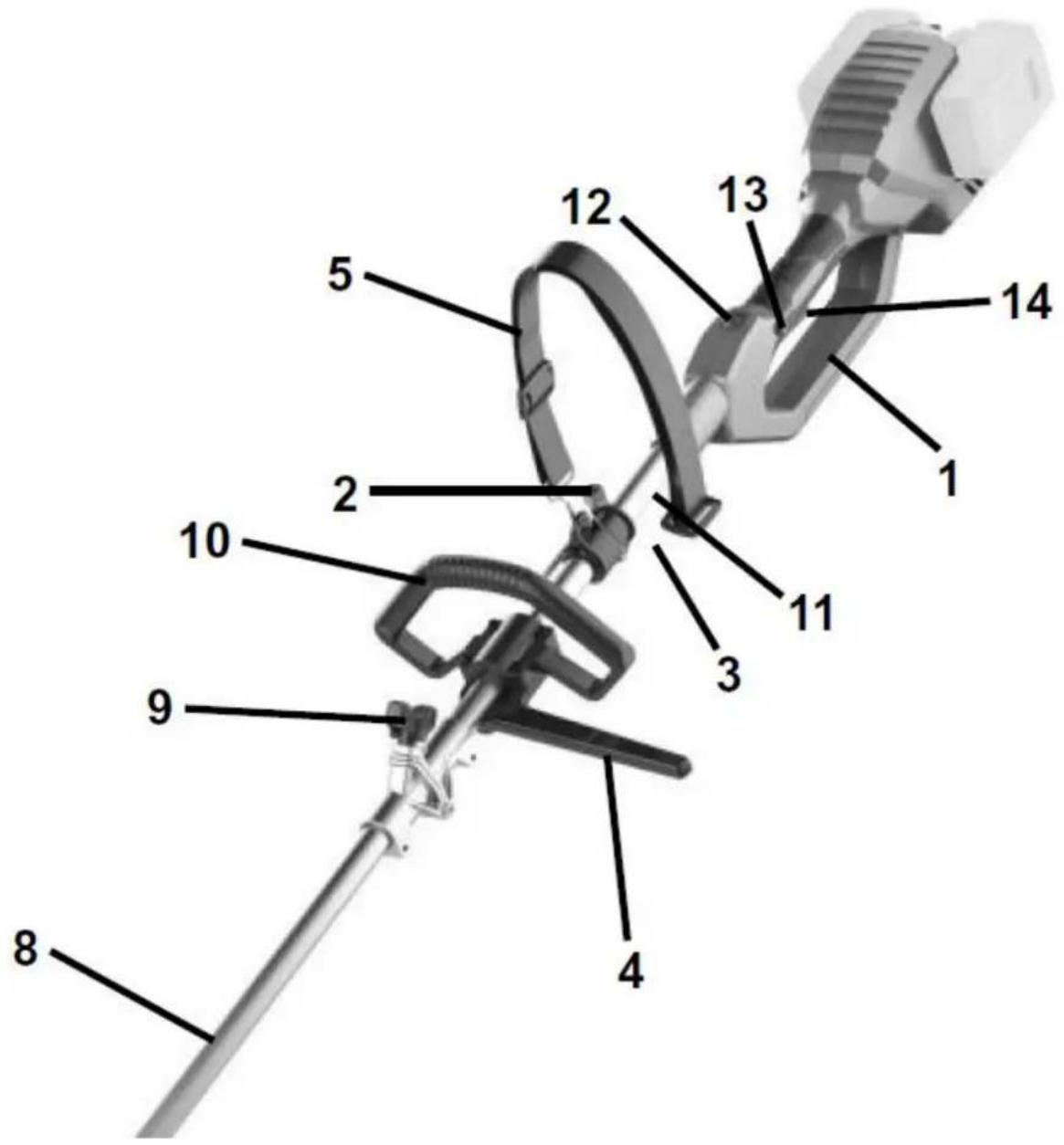

Figura 1: Decespugliatore - parte superiore

1. Maniglia posteriore 9. Connettore
2. Chiave a bussola 10. Maniglia rotonda
3. Fibbia della tracolla 11. Manico rotondo
4. Parte inferiore della maniglia rotonda 12. Selettore di velocità
5. Tracolla 13. Interruttore di sicurezza
6. Albero inferiore 14. Interruttore on/off

Manual_FX-E2MS_Int24_rev2

6 7

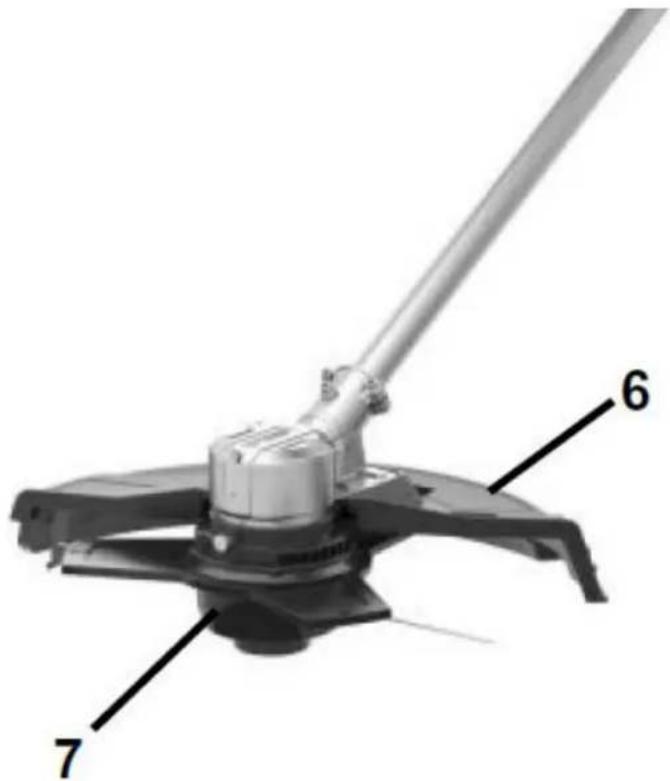

Figura 2: Decespugliatore - parte inferiore

1. Scudo protettivo
2. Testa del filo

18 16 19 15 21 17 20

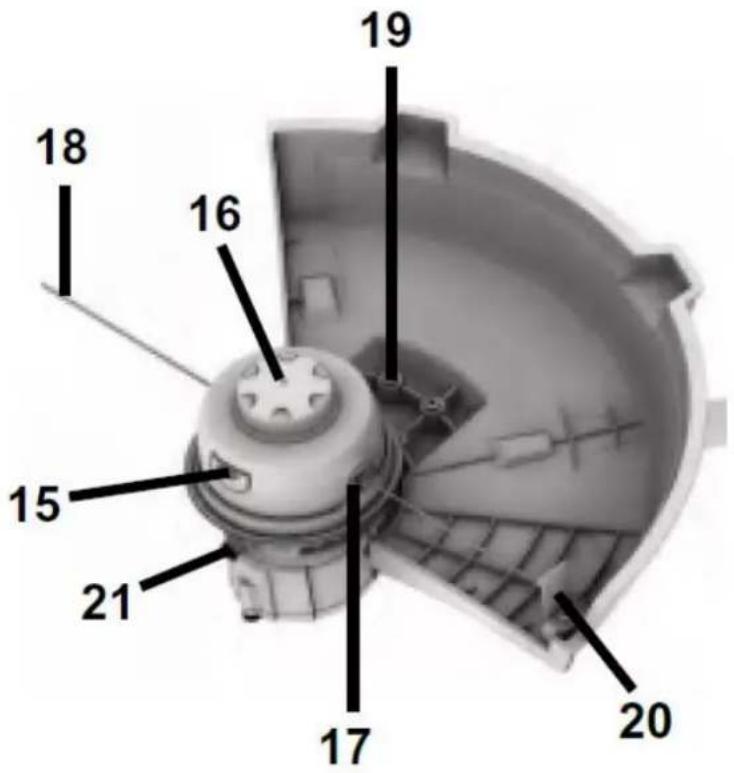

Figura 3: Testa della falce con testa filettata (vista dal basso)

1. Sblocco del coperchio della testa del filo
2. Pulsante di alimentazione del filo
3. Occhiello per filo
4. Filettatura
5. Viti Schermo protettivo20. Coltello per il filo21. Blocco della testa della falce

22 23 24

Figura 4: Accessori di montaggio

1. Campana di fissaggio lama a 3 denti
2. Rondella di fissaggio lama a 3 denti
3. Dado per fissaggio lama a 3 denti

70. Assemblea

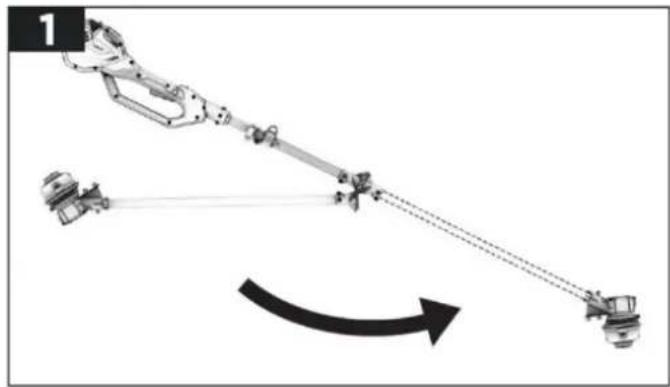

Collegamento dell'albero superiore con l'albero inferiore

• Aprire l'albero inferiore come mostrato di seguito.

ACHTUNG!

- Allineare i due alberi tra loro in modo da poter collegare entrambi gli alberi insieme utilizzando la vite ad alette. Stringere saldamente la vite a testa zigrinata per una connessione sicura.

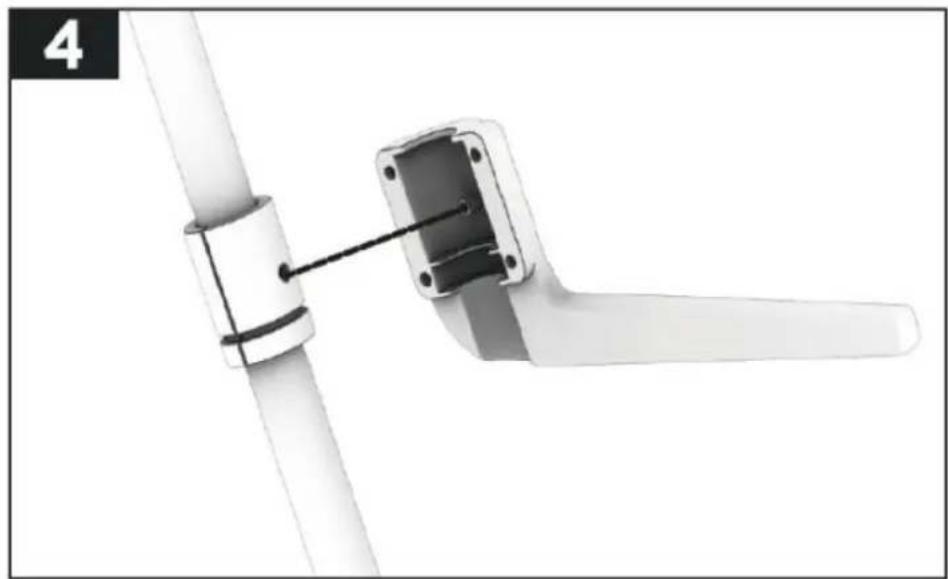

Maniglia rotonda di montaggio

Il manico tondo da agganciare al decespugliatore è composto dalla parte superiore e da quella inferiore.

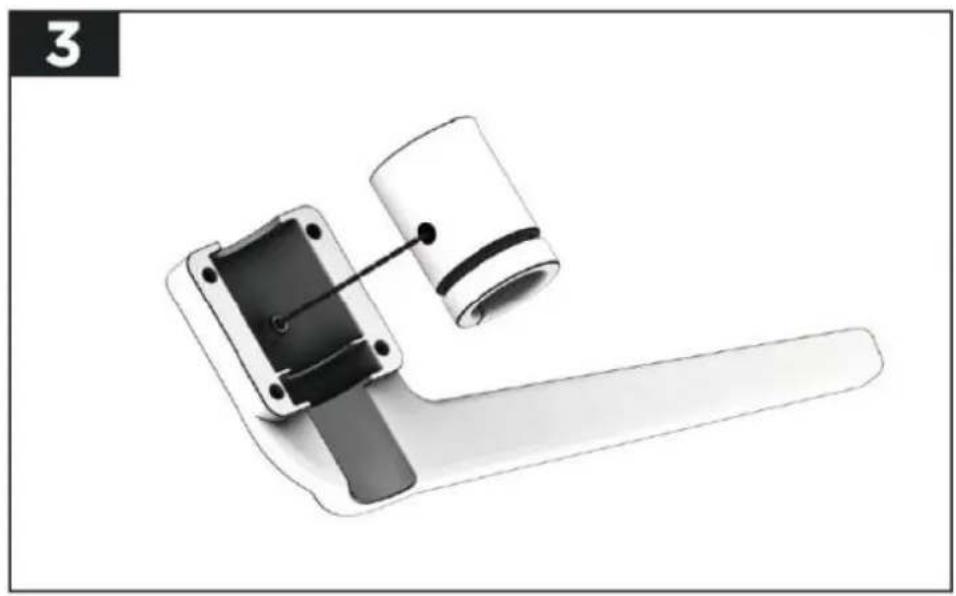

- Collegare il manicotto in gomma alla parte inferiore dell'impugnatura rotonda allineando il foro del manicotto in gomma con il cilindro nella parte inferiore dell'impugnatura rotonda (vedere la figura seguente).

- Dopo aver combinato il manicotto in gomma con la parte inferiore dell'impugnatura rotonda, collegare questa combinazione all'asta superiore allineando il cilindro nella parte inferiore dell'impugnatura rotonda con il foro sull'asta superiore (vedere la figura seguente).

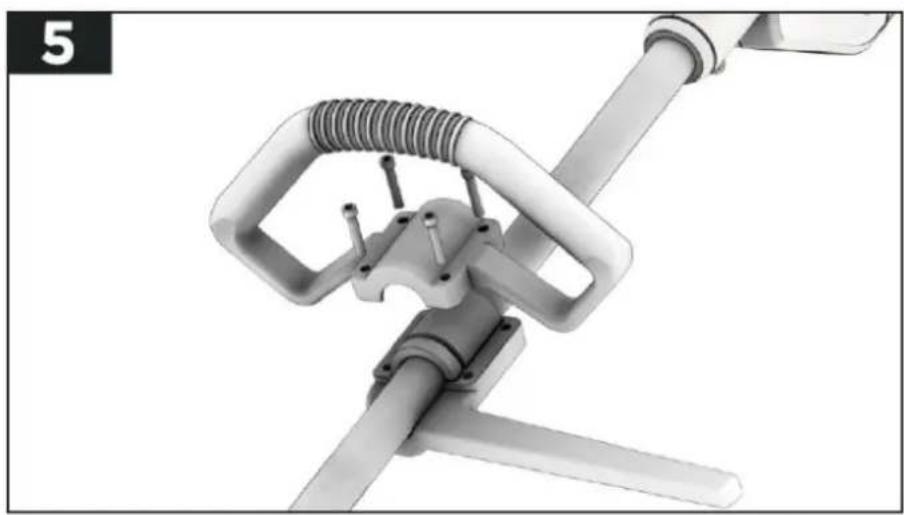

- Posizionare la parte superiore della maniglia rotonda sull'asta superiore e la parte inferiore della maniglia rotonda (vedere la figura seguente).

Assicurarsi che i 4 fori della rispettiva parte della maniglia rotonda siano uno di fronte all'altro. Fissare la maniglia tonda sull'albero superiore utilizzando le viti e una chiave a brugola adatta.

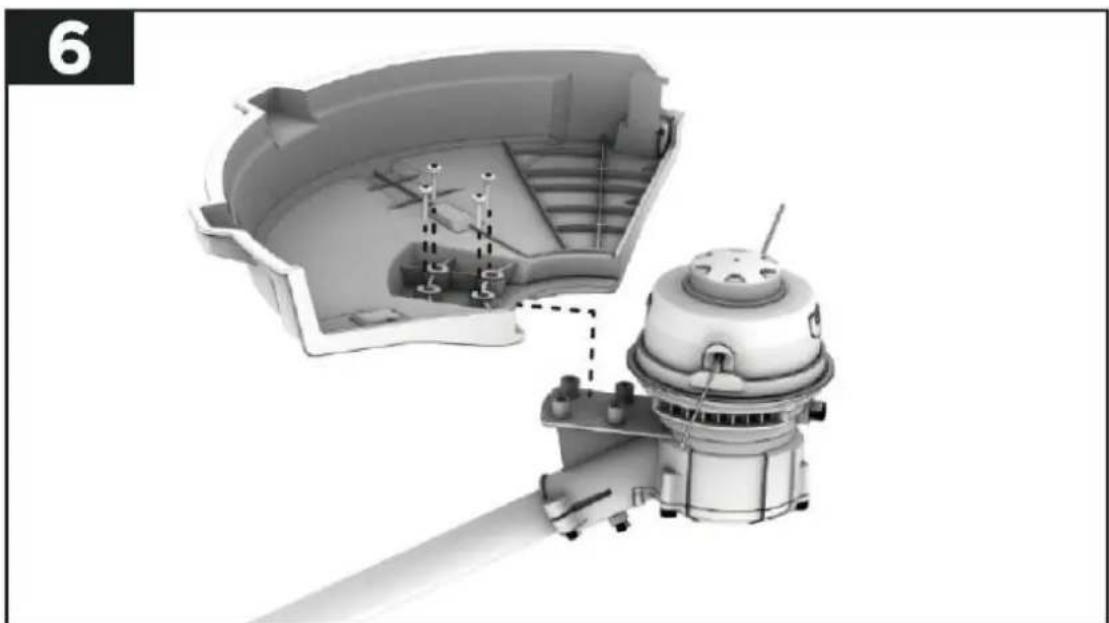

Installazione dello schermo protettivo

• Capovolgere il dispositivo e posizionarlo su una superficie piana. Allineare lo scudo sulla testa della falce e fissarlo come mostrato nella figura seguente.
• Inserire le 4 viti di montaggio della protezione incluse nei fori allineati. Stringere saldamente le viti utilizzando una testa Phillips. Controllare se il dispositivo di protezione è installato correttamente.

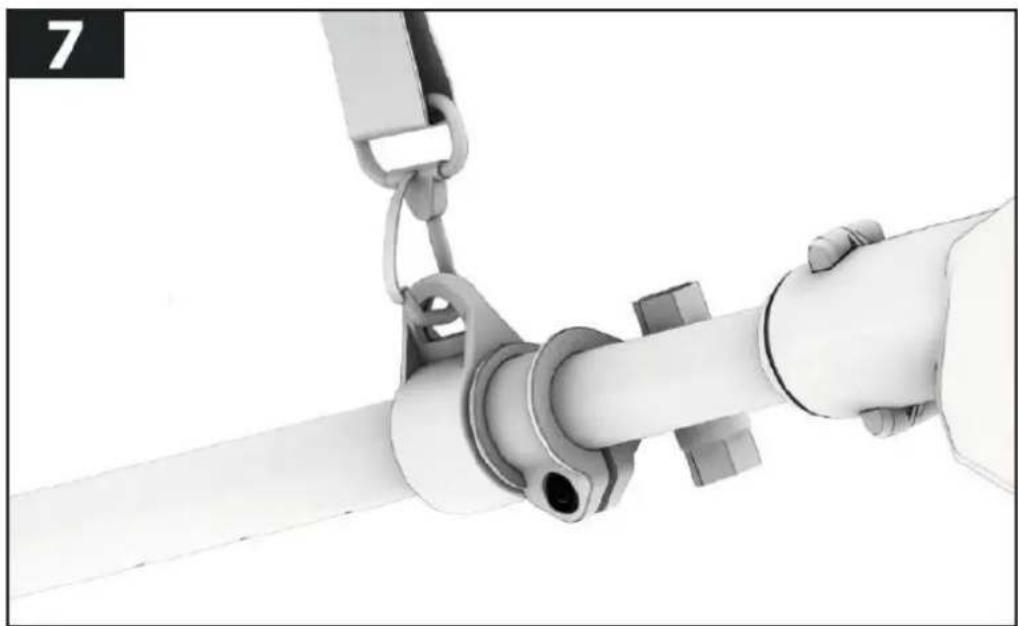

Installazione della cinghia montante

Questo dispositivo è dotato di una tracolla per facilitare il lavoro. Fissare la cinghia da trasporto al supporto corrispondente sull'asta superiore (vedere illustrazione).

Installazione della lama a 3 denti

Per installare la lama a 3 denti è necessario prima rimuovere la testa filettata dalla testa della falce per poi montare la lama a 3 denti. Qui, procedi come segue:

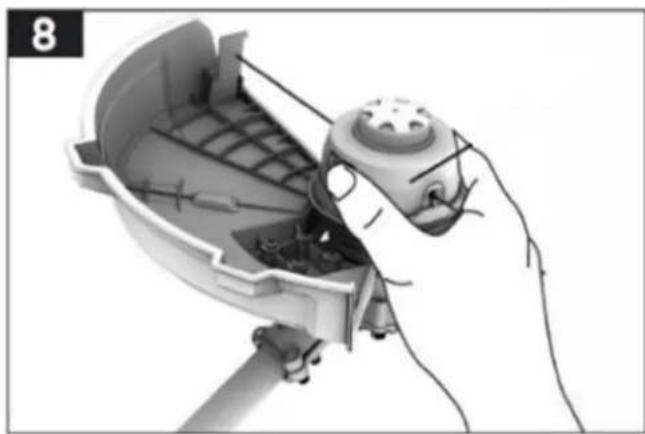

Capovolgi la falce e posizionala su una superficie piana. Quindi premere e tenere premuto il pulsante di rilascio sul coperchio della testina del filo e rimuovere prima il coperchio (vedere le immagini seguenti).

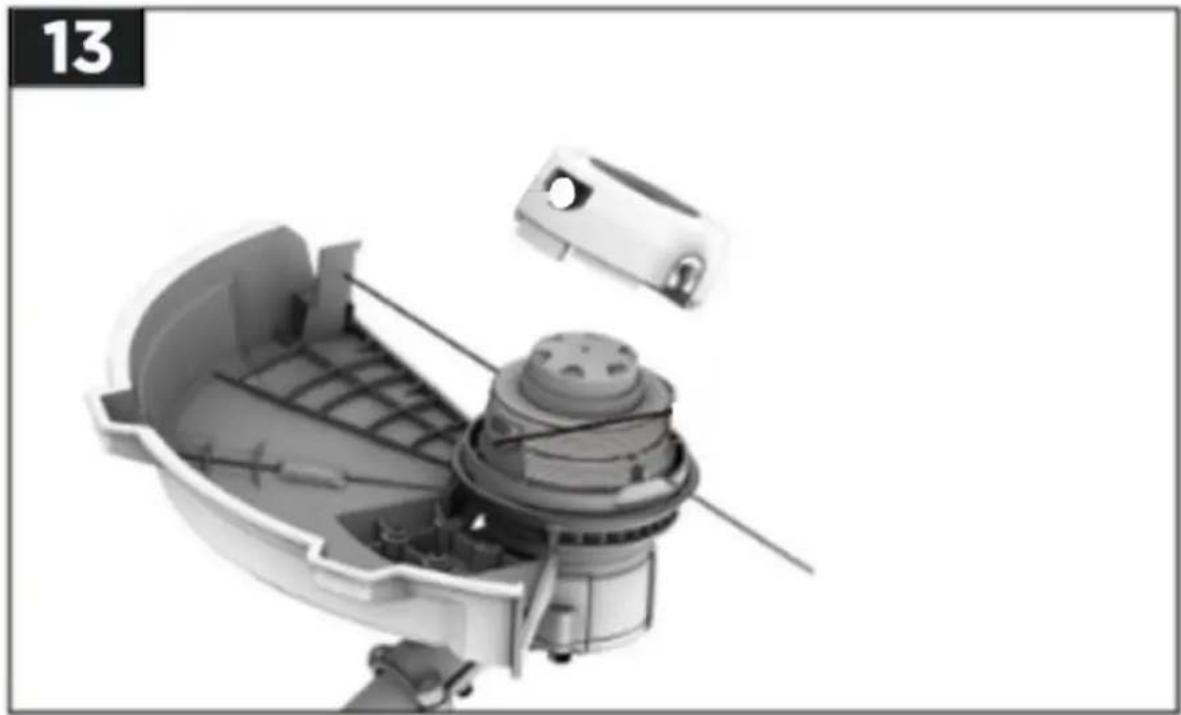

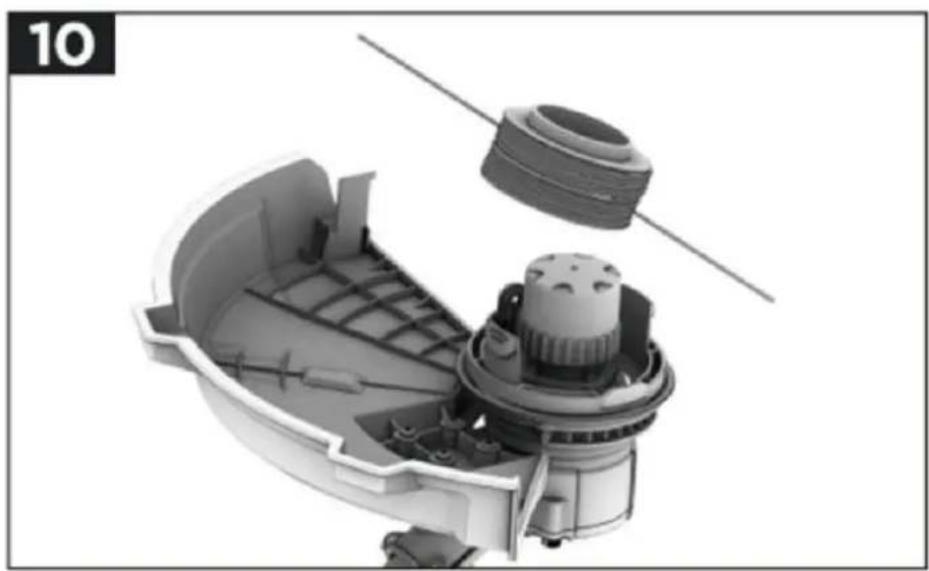

- Rimuovere quindi il rocchetto di filo (vedere la figura seguente).

- Per rimuovere l'alloggiamento della bobina di filamento, premere prima il pulsante di blocco per evitare che l'alloggiamento ruoti ulteriormente in senso orario. Quindi ruotare l'alloggiamento in senso antiorario e rimuovere l'alloggiamento della bobina (vedere la figura seguente).

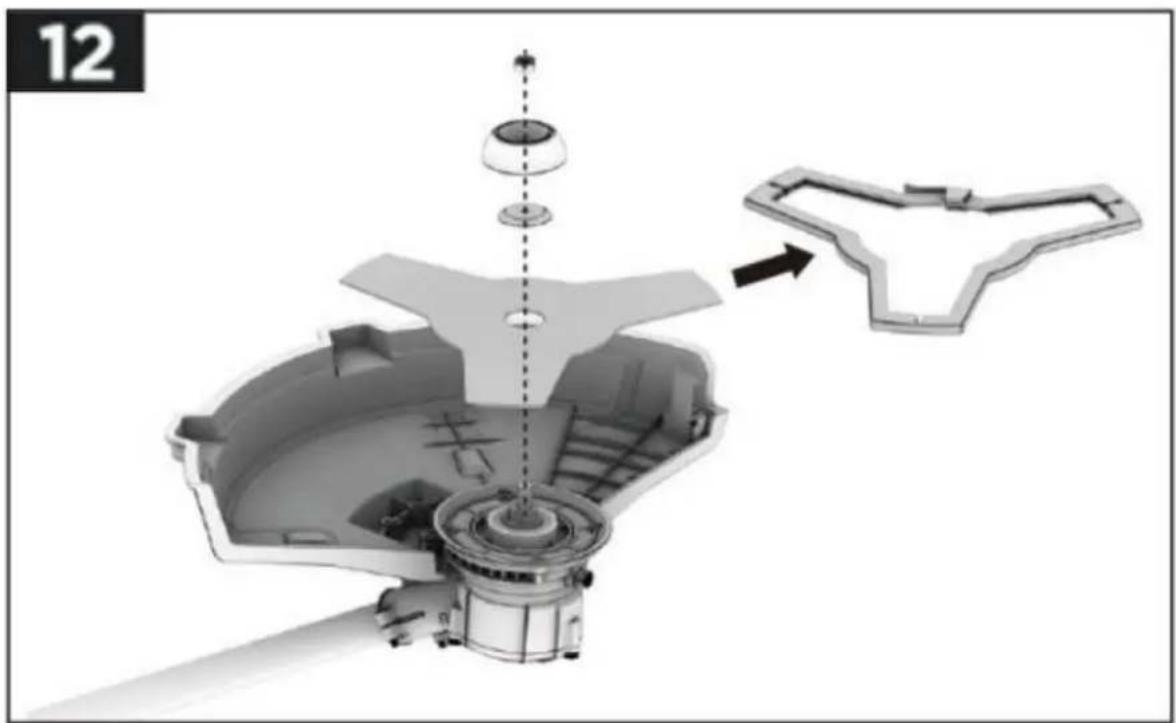

• Ora rimuovi la protezione dalla lama a 3 denti e poi posiziona la lama sulla testa della falce come mostrato di seguito.
• Posizionare prima il disco di fissaggio sulla lama a 3 denti, poi sopra la campana di fissaggio e infine fissare il tutto saldamente con il dado alla testa della falce (vedi figura seguente).

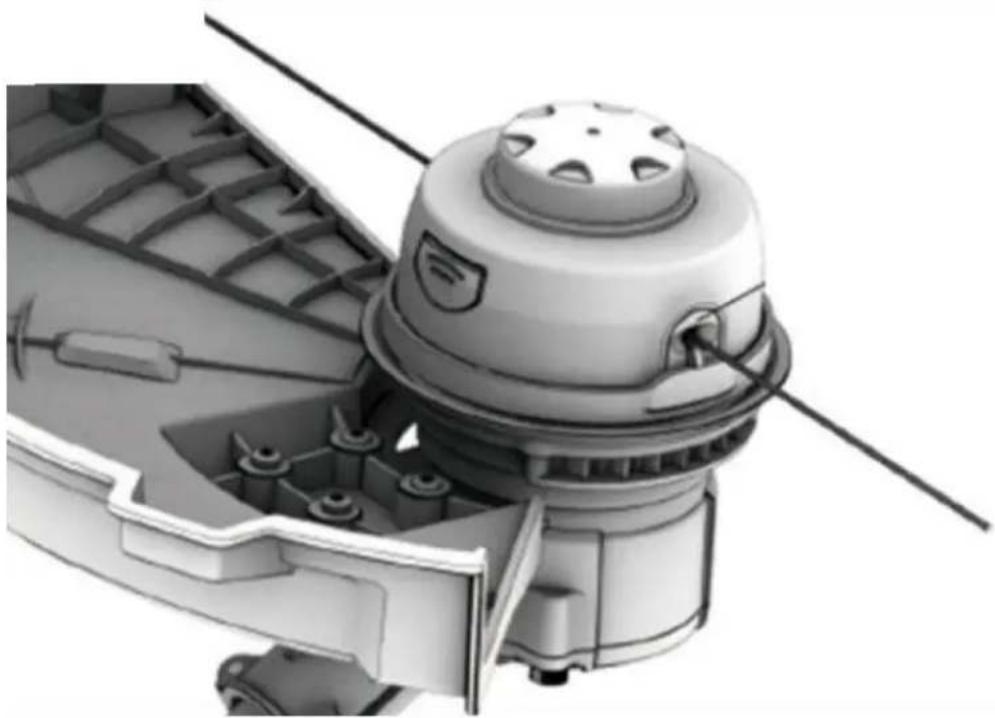

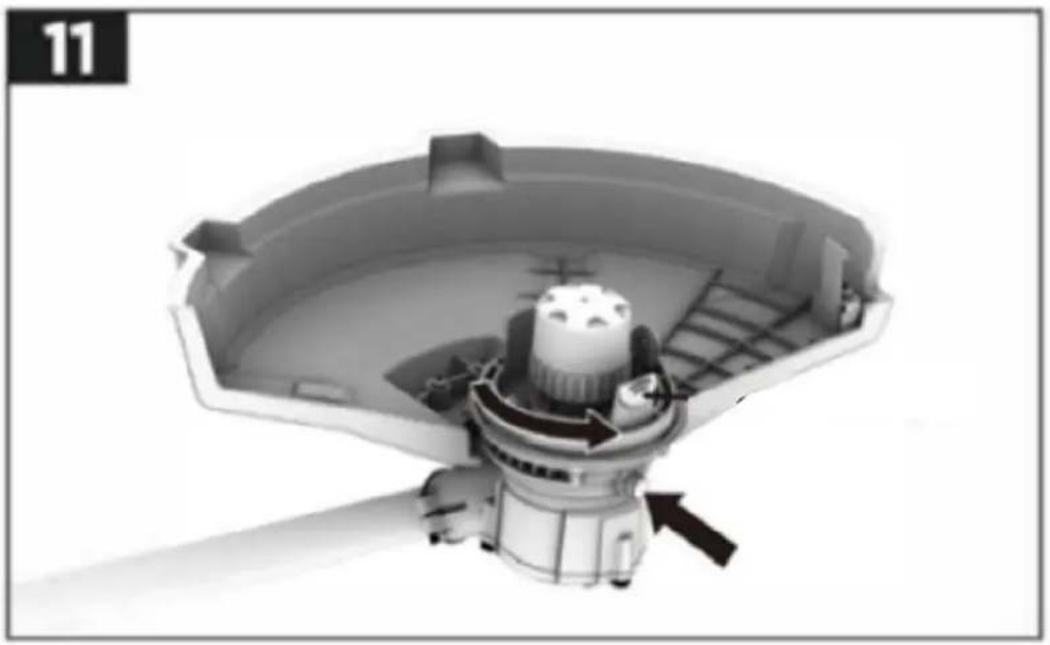

Installazione della testa del filo

Per reinstallare la testa del filo sulla testa della falce, rimuovere prima la lama a 3 denti. Procedere ora nell'ordine inverso allo smontaggio della testina filettata (vedere installazione della lama a 3 denti). Posizionare prima l'alloggiamento sul mandrino. Premere nuovamente il pulsante di blocco per impedire la rotazione del mandrino e serrare l'alloggiamento della testa del filo sulla testa della falce ruotandolo in senso orario. Quindi inserire la bobina del filamento nell'alloggiamento. Infine, chiudi il coperchio della custodia della bobina. Assicurarsi che l'apertura per i pulsanti di rilascio sul coperchio dell'alloggiamento sia esattamente sopra i pulsanti di rilascio e di aver fatto passare le estremità del filo attraverso gli occhielli corrispondenti prima di bloccare il coperchio. Quando i pulsanti sul coperchio dell'alloggiamento vengono bloccati si sente un "clic" (vedere la figura seguente).

71. Lavorare con il decespugliatore

Prima dell'inizio

• Assicurati che l'interruttore sia in posizione off e scollega la batteria dal dispositivo.
- Controllare le condizioni generali del dispositivo. Ispezionare la protezione, l'interruttore e il cavo per individuare

eventuali viti allentate, fissaggi non corretti, parti rotte e qualsiasi altra condizione che possa compromettere la sicurezza del funzionamento. Se durante il funzionamento si verificano rumori o vibrazioni insoliti, spegnere immediatamente il dispositivo e far risolvere il problema da un professionista qualificato.

• Assicurati di stare su una superficie piana e di avere un appoggio sicuro.
- Controllare se il filo tocca o si estende oltre il bordo dello scudo.
- Controllare la lama a 3 denti prima di ogni utilizzo. Non utilizzare mai lame smussate, incrinate o danneggiate.

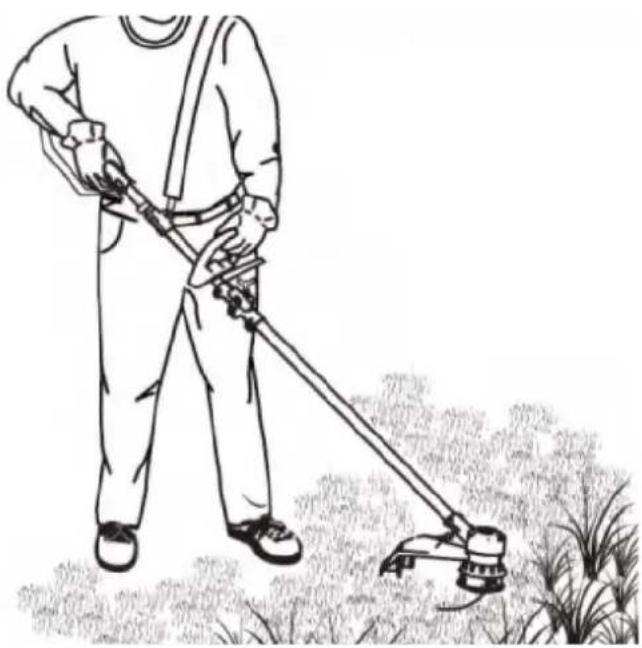

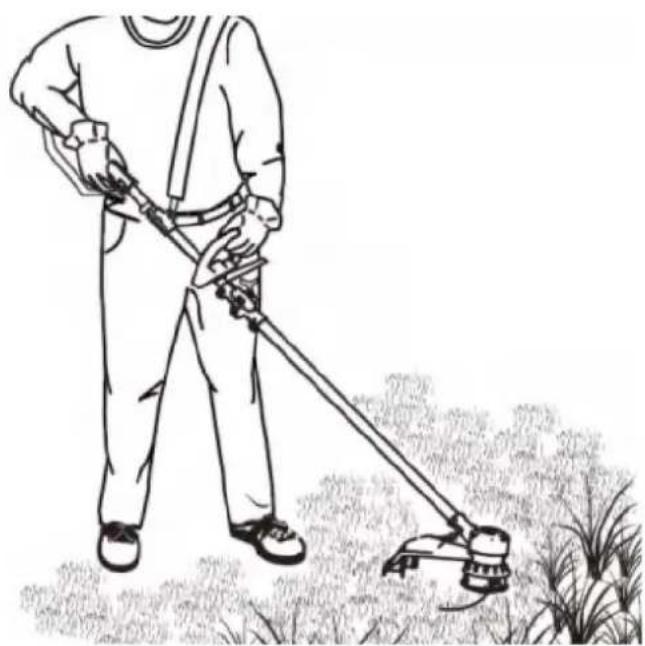

- Posizionare la tracolla in modo che poggi su un lato della spalla (vedere la figura seguente. In caso di pericolo è possibile rimuoverla rapidamente dal corpo.

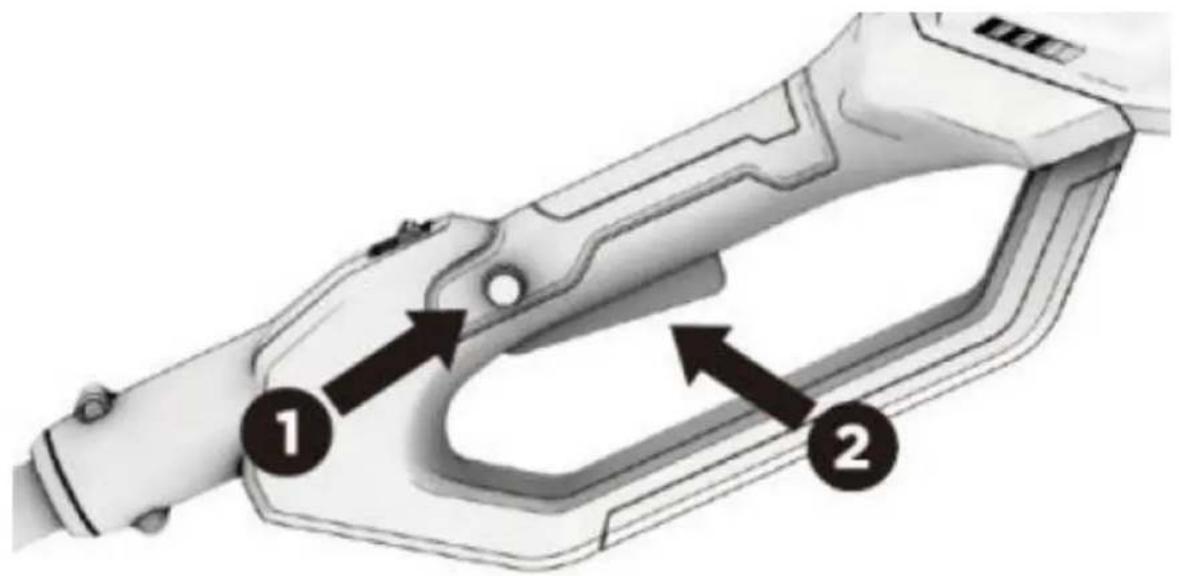

Avviare il decespugliatore

Per avviare il Sense, premere prima l'interruttore di sicurezza e tenerlo premuto in modo da poter azionare l'interruttore di accensione/spegnimento (vedere la figura seguente). Una volta che la falce è in funzione, è possibile rilasciare l'interruttore di sicurezza

72. Arresto del decespugliatore

• Rilascia semplicemente l'interruttore di accensione/spegnimento.
  • La falce si ferma completamente dopo pochi secondi.
  • Per motivi di sicurezza, rimuovere la batteria dal dispositivo.

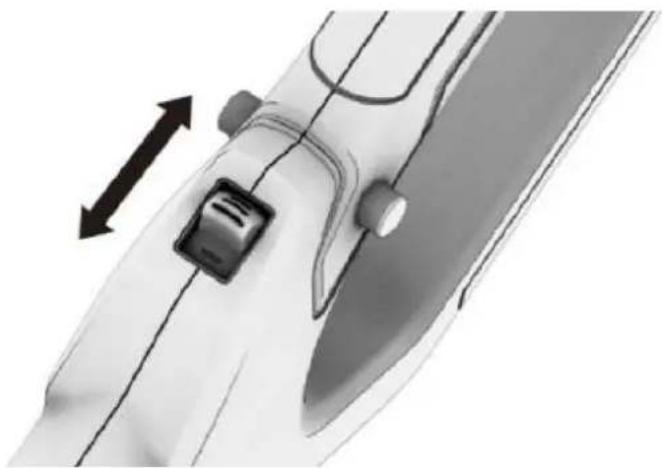

73. Impostazione della velocità variabile

Per impostare la velocità variabile, accendere prima il decespugliatore. Successivamente, ruotare il controllo della velocità variabile in avanti o indietro per regolare la velocità secondo necessità (vedere la figura seguente). Puoi scegliere tra due velocità (I o II). Per lavori leggeri, consigliamo l'impostazione della velocità più bassa, ciò aumenterà il tempo di funzionamento del decespugliatore.

74. Taglio/taglio dell'erba

IMPORTANTE!

Fare attenzione a non sovraccaricare il decespugliatore. Se si sovraccarica il decespugliatore, il motore potrebbe danneggiarsi. Per evitare il sovraccarico, tagliare l'erba lunga o difficile in più fasi, con diversi tagli singoli. Assicurarsi che le parti rotanti non incidano il terreno, in quanto ciò provoca un'usura più rapida dei dispositivi di taglio e può danneggiare il mandrino e il motore della falce.

• Per tagliare, montare la testina a filo.
- Controllare prima se c'è ancora abbastanza filo sulla bobina.
- Inserire la batteria.
- Tenere il decespugliatore con entrambe le mani, una mano sull'impugnatura posteriore e l'altra sull'impugnatura rotonda.
- Posiziona la falce su una superficie solida e sicura. Solo allora avviare il motore.
- Tieni saldamente entrambe le maniglie e muoviti lentamente e in modo uniforme con un movimento ampio da un lato all'altro.

• Non esercitare forza sul decespugliatore. Tagliare con la punta del filo.
• Al termine, fermare il rifinitore e rimuovere la batteria.

75. Utilizza la digitazione automatica

La testina del filo è dotata di un pulsante di alimentazione del filo che permette di far avanzare il filo senza fermare il motore.

• Accendi il tagliaerba.
• Toccare leggermente il pulsante di avanzamento del filo a terra come mostrato di seguito.

• Il filo viene alimentato ogni volta che si preme il pulsante.
NOTA: Se viene inserito troppo filo, il tagliafilo nello schermo protettivo lo taglierà alla lunghezza corretta.
- Se il filo non viene tagliato correttamente, il rocchetto potrebbe aggrovigliarsi. In questo caso, estrarre la bobina e riavvolgere il filo (vedi Avvolgimento del nuovo filo).
- Se sulla spoletta c'è troppo poco filo, potrebbe non essere possibile far passare il filo attraverso il meccanismo di maschiatura automatica. In questo caso spegnere il dispositivo e procedere come nel capitolo successivo.

76. Alimentazione manuale del filo

Spegnere il decespugliatore e rimuovere la batteria. Per alimentare manualmente il filo, premere il pulsante di alimentazione filo e allo stesso tempo estrarre delicatamente il filo finché non sarà abbastanza lungo da raggiungere il tagliafilo (vedere la figura seguente).

77. Vantaggi della lama a 3 denti

• Prima dell'uso, verificare se la lama a 3 denti è installata correttamente.
  • Installare la batteria.
• Tenere saldamente il decespugliatore con entrambe le mani, una mano sull'impugnatura posteriore e l'altra sull'impugnatura rotonda anteriore. Stare su una superficie solida e sicura.
  • Avviare il decespugliatore.
• Tenere saldamente entrambe le maniglie e muoversi lentamente e in modo uniforme. Per tagliare la vegetazione eccessiva e la spazzola, abbassare la lama rotante a 3 denti sulla vegetazione per separarla.
• Per tagliare alberi giovani o erba, avvicinare il decespugliatore al terreno come si farebbe quando si taglia l'erba (oscillando a destra e a sinistra).
• Immergere la lama dall'alto quando si taglia attraverso cespugli spessi o sottobosco.
  o NOTA: non esercitare forza sul decespugliatore.
• Arrestare il decespugliatore una volta terminato. Rimuovere la batteria.

78. Note di lavoro

Nota:

quanto più alta è l'unità di taglio dal suolo, tanto maggiore è il rischio di lesioni dovute ai residui di taglio lanciati lateralmente. Cercare sempre di mantenere lo scudo protettivo appena sopra il suolo! Non tentare di tagliare materiale in legno con un diametro maggiore. La lama a 3 denti può incastrarsi oppure l'intera falce può essere scagliata in avanti. Ciò potrebbe causare danni alla lama o al decespugliatore oppure perdere il controllo del decespugliatore, con conseguenti lesioni.

L'uso improprio della lama può causarne la rottura, la scheggiatura o la rottura. Anche qui il rischio di lesioni è significativo.

Le parti espulse possono ferire gravemente l'operatore o gli astanti. Per ridurre il rischio di lesioni, è importante adottare le seguenti precauzioni:

• Evitare il contatto con oggetti estranei duri o solidi come rocce, pietre o pezzi di metallo.
  • Non tagliare mai legna o arbusti con un diametro del tronco superiore a 2 cm.
• Controllare il coltello a brevi intervalli regolari per eventuali segni di danneggiamento.
  • Non continuare a lavorare con un coltello danneggiato.
  • Affilare regolarmente il coltello (se è diventato notevolmente smussato.
  • Non tenere l'apparato di taglio più in alto delle ginocchia. Ciò può portare rapidamente a una perdita di controllo.

79. Avvolgi un nuovo thread

Attenzione:

Utilizzare esclusivamente un filo con un diametro di 0,08 pollici / 2 mm. L'uso di altri diametri può danneggiare il decespugliatore.

• Estrarre la bobina come già descritto.
• Rimuovere eventuali residui di filo vecchio dal rocchetto.
  • Prendere un nuovo filo lungo circa 2,5 m.

Inserire una piccola porzione di filo in uno dei fori nella parte superiore del rocchetto e avvolgere circa metà del filo nella direzione delle frecce mostrate nella parte superiore del rocchetto.

Quindi guidare la seconda metà rimanente attraverso la rientranza nella parte inferiore della spoletta e avvolgere il filo in modo che alla fine si abbia abbastanza filo per infilarlo nell'altro foro superiore (vedere le illustrazioni seguenti).

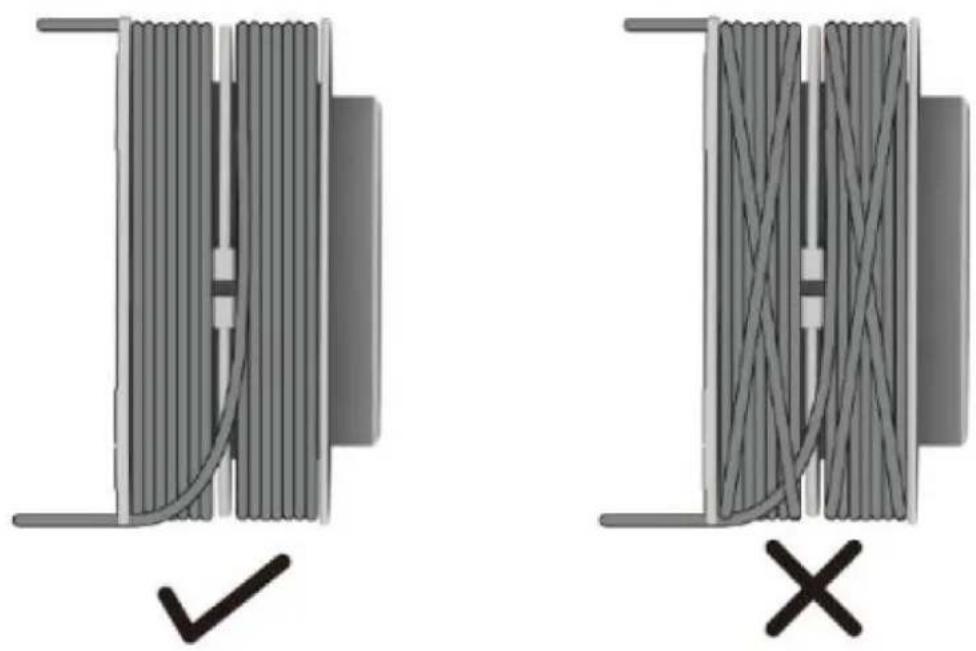

- Assicurarsi che il filo sia avvolto in modo ordinato. In caso contrario il thread potrebbe impigliarsi durante l'utilizzo della funzione di digitazione automatica (vedere la figura seguente)

• Non riempire eccessivamente la bobina! Dopo aver avvolto il filo, dovrebbero esserci almeno 6 mm (1/4 di pollice) di spazio tra il filo e il bordo esterno della bobina.
• Quindi reinserire la bobina. Infilare le estremità del nuovo filo negli occhielli ed estrarre il filo finché non tocca la lama sullo schermo protettivo.

80. Manutenzione e cura

Attenzione: rimuovere la batteria dall'apparecchio prima di eseguire qualsiasi intervento sull'elettroutensile

Non utilizzare acqua o detergenti liquidi.

• Rimuovere lo sporco e la polvere dall'alloggiamento con una spazzola o un panno asciutto.
• Rimuovere i residui d'erba dalla parte inferiore del decespugliatore.
• Mantenere i contatti della batteria e del dispositivo puliti e privi di polvere.

81. Disposizione

AVVERTIMENTO!

Rendere inutilizzabili i vecchi elettroutensili prima dello smaltimento:

• utensili elettrici alimentati dalla rete rimuovendo la spina di collegamento,
  • utensili elettrici a batteria rimuovendo la batteria.

Solo per i paesi dell'UE

Non gettare gli utensili elettrici nei rifiuti domestici! Secondo la Direttiva Europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione nella legislazione nazionale, le apparecchiature elettriche usate devono essere raccolte separatamente e riciclate in modo rispettoso dell'ambiente. Recupero delle materie prime invece dello smaltimento dei rifiuti. Il

dispositivo, gli accessori e l'imballaggio devono essere riciclati in modo rispettoso dell'ambiente. Le parti in plastica sono contrassegnate per il riciclaggio differenziato.

AVVERTIMENTO!

Non gettare le batterie ricaricabili/batterie nei rifiuti domestici, nel fuoco o nell'acqua. Non aprire le batterie vecchie. Le batterie/batterie ricaricabili devono essere raccolte, riciclate o smaltite in modo rispettoso dell'ambiente.

Solo per i paesi UE: Secondo la Direttiva 2006/66/CE, gli accumulatori/batterie difettosi o usati devono essere riciclati.

UN AVVISO

Si prega di contattare il proprio comune/città per informazioni sulle opzioni di smaltimento.

Riciclaggio delle materie prime invece dello smaltimento dei rifiuti.

1. Dati tecnici

Decespugliatore a batteria 40V	FX-E2MS
giri al minuto	Tra 4500 giri al minuto e 6000 giri al minuto
Area di lavoro FadenkopArea di lavoro Lama a 3 denti	350mm255 mm
Spessore della lama a 3 denti	1,4 mm
Più misurato Livello di potenza sonora	81 ( LpA ) db
Garantito Livello di potenza sonora	91,2 ( LwA ) db
spessore del filo	2 mm
Peso (senza batteria)	4,55 kg

83. Dichiarazione di conformità UE /Dichiarazione di Conformità

Produttore / Produttore FUXTEC GmbH

Kappstraße 69, 71083 Herrenberg Germania / Germania

Tel.: [phone]

Tel.: [phone]

E-mail: [e-mail] Sito web: www.fuxtec.de

Denominazione / nome

40V Akku Motorsense / E 2 40 V Decespugliatore

Tipo / modello FX-E2MS

Linee guida CE / CE direttiva 2006/42/CE

2014/30/UE

2000/14/CE

Norme applicabili / applicabili standard

EN 60335-1:2012+A11+A13+A1+A14+A2+A15

EN 62233:2008

EN 50636-2-100:2014

EN ISO 11806-1:2022

EN IEC 55014-1:2021 EN IEC 55014-2:2021

Si dichiara che la suddetta macchina è dovuta a Il tuo Design nella versione da noi commercializzata di base Requisiti di sicurezza e salute di quelli elencati Direttiva CE sono equivalenti a.

Con la presente dichiariamo che la macchina sopra menzionata è conforme ai requisiti essenziale requisiti di sicurezza e di salute delle direttive CE sopra indicate. Qualunque manipolazione o modifica della macchina non espressamente autorizzata da noi in anticipo rende nullo il presente documento e vuoto.

Germania, L. Zirkler, Guida aziendale

Herrenberg, 01/12/2024

C. Jille
