BRUKSANVISNING FX-E2MS Fuxtec

1. Introduktion och säkerhet.... 199
2. Användning och hantering av elverktyget.... 201
3. Användning och hantering av det sladdlösa verktyget 201
4. Säkerhetsanvisningar för röjsågen 202
5. Säkerhetsinstruktioner för laddaren 204
6. Säkerhetsanvisningar för Li-ion batterier.... 204
7. Presentation 206
8. Montering....208
9. Arbeta med röjsågen.... 214
10. Stoppa röjsågen.... 216
11. Variabel hastighetsinställning 216
12. Trimma/klippa gräs 216
13. Använd den automatiska skrivningen 217

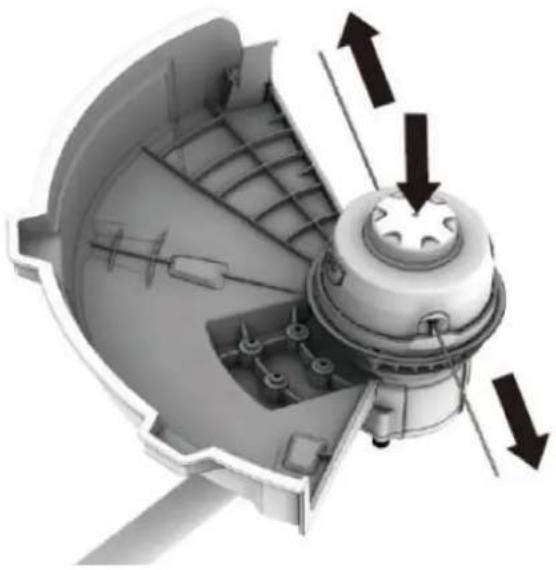

14. Manuell matning av tråden.... 218
15. Fördelar med 3-tandsbladet....218
16. Arbetsanteckningar 219

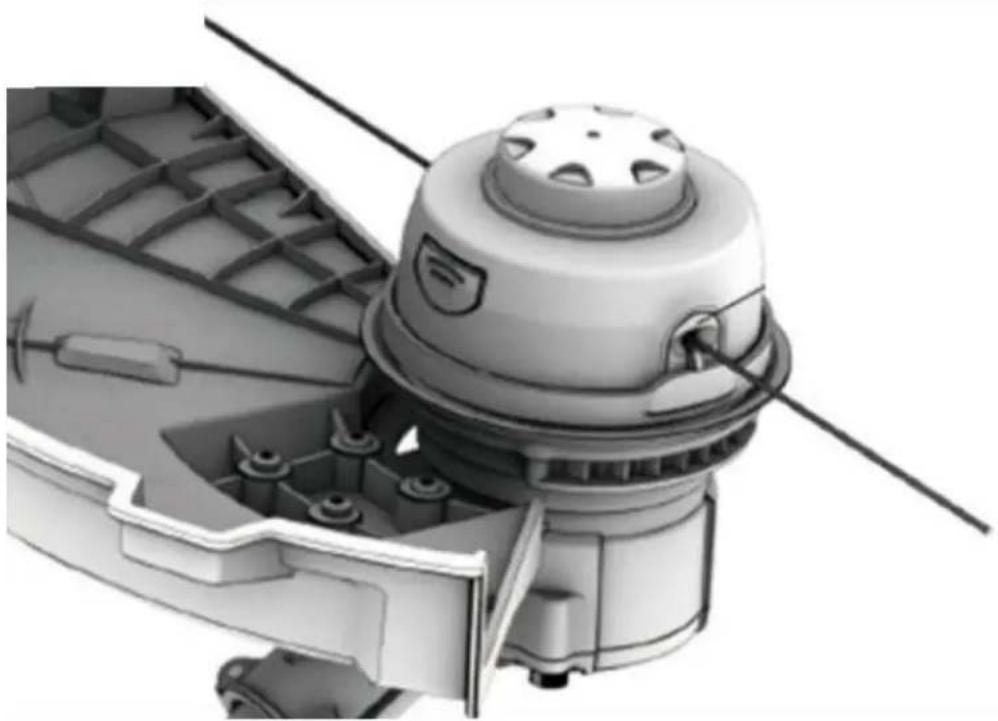

17. Linda en ny tråd.... 219
18. Underhåll och skötsel 222
19. Förfogande 222
20. Tekniska data.... 223
21. EU Declaration of Conformity / Declaration of Överensstämmelse 224

POLSKA WERSJA JEZYKOWA 225

147. Introduktion och säkerhet

Låt aldrig barn eller någon som inte känner till dessa instruktioner använda trädgårdsredskapet. Barn bör övervakas för att säkerställa att de inte leker med enheten.

Avsedd användning

Detta trädgårdsredskap är till för att trimma och klippa gräsmatta kanter samt mindre gräs och Gräsmattor i privata utrymmen. Den är inte lämplig för trimning

Buskar, häckar och buskar. Enheten är i enlighet med instruktionerna i denna bruksanvisning att använda beskrivningarna och säkerhetsinstruktionerna som tillhandahålls. Någon annan användning är inte avsedd. Felaktig användning upphäver garantin och tillverkaren frånsäger sig allt ansvar. Användaren är ansvarig för eventuella skador på tredje part och deras egendom. Använd endast enheten i det tekniska skick som specificerats och levererats av tillverkaren. Otillåtna ändringar av enheten utesluter tillverkaren från ansvar för eventuella skador.

Allmänna säkerhetsanvisningar för elverktyg

WARNING!

Läs alla säkerhetsvarningar och instruktioner. Underlåtenhet att följa säkerhetsvarningar och instruktioner kan resultera i elektriska stötar, brand och/eller allvarliga skador.

Spara alla säkerhetsvarningar och instruktioner för framtida referens.

Termen elverktyg som används i säkerhetsinstruktionerna avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (utan nätsladd).

Anställningsskydd

- Håll ditt arbetsområde rent och väl upplyst. Skräp eller obelysta arbetsområden kan leda till olyckor.

- Arbeta inte med elverktyget i en explosiv miljö som innehåller brandfarliga vätskor, gaser eller damm. Elverktyg producerar gnistor som kan antända damm eller ångor.

- Håll barn och andra människor borta när du använder elverktyget. Om du blir distraherad kan du tappa kontrollen över enheten.

Elsäkerhet

- Elverktygets anslutningskontakt måste passa i uttaget. Kontakten får inte modifieras på något sätt. Använd inte adapterkontakter med jordade elverktyg. Oförändrade stickproppar och matchande uttag minskar detta

Risk för elektriska stötar.

• Undvik fysisk kontakt med jordade ytor som rör, värmare, spisar och kylskåp. Det finns en ökad risk för elektriska stötar när din kropp är jordad.
• Håll elverktyg borta från regn eller fukt. Att tillåta vatten att komma in i ett elverktyg ökar risken för elektriska stötar.
• Använd inte kabeln för andra ändamål för att bära elverktyget, hänga upp det eller dra ut kontakten ur uttaget. Håll kabeln borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller trassliga kablar ökar risken för elektriska stötar.
• När du arbetar med ett elverktyg utomhus, använd endast förlängningskablar som är lämpliga för utomhusbruk. Appliceringen av en för utomhusbruk

Användning av en lämplig förlängningssladd minskar risken för elektriska stötar.

- När du arbetar med ett elverktyg utomhus, använd endast förlängningskablar som är lämpliga för utomhusbruk. Appliceringen av en för utomhusbruk

Användning av en lämplig förlängningssladd minskar risken för elektriska stötar.

Säkerhet för människor

– Var uppmärksam, var uppmärksam på vad du gör och förhåll dig till arbetet med ett elverktyg på ett förnuftigt sätt. Använd inte ett elverktyg om du är trött eller påverkad av droger, alkohol eller medicin. Ett ögonblick av ouppmärksamhet när du använder elverktyget kan resultera i allvarliga skador.

- Bär alltid personlig skyddsutrustning och skyddsglasögon. Bär personlig skyddsutrustning, såsom dammask, halkfria skyddsskor, hjälm eller hörselskydd, beroende på situationen beroende på typ och användning av elverktyget, minskar risken för skador.

- Undvik oavsiktlig uppstart. Se till att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet, plockar upp det eller bär det. Om du håller fingret medan du bär elverktyget

på strömbrytaren eller ansluta enheten till strömförsörjningen medan den är påslagen, kan detta leda till olyckor.

- Ta bort eventuella justeringsverktyg eller skiftnycklar innan du slår på elverktyget. Ett verktyg eller nyckel som finns i en roterande del av enheten kan orsaka skada leda till skador.

- Undvik onormal hållning. Håll det säkert Stå och upprätthåll balansen hela tiden. Detta gör att du bättre kan kontrollera elverktyget i oväntade situationer.

- Bär lämpliga kläder. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

148. Användning och hantering av elverktyget

- Överbelasta inte enheten. Använd det avsedda elverktyget för ditt arbete. Med rätt elverktyg kan du arbeta bättre och säkrare inom det specificerade prestandaområdet.

- Använd inte ett elverktyg vars brytare är defekt. Ett elverktyg som inte längre kan slås på eller av är farligt och måste repareras.

- Koppla ur enheten och/eller ta bort batteriet innan du gör justeringar på enheten, byter tillbehör eller lägger undan enheten. Denna försiktighetsåtgård förhindrar att elverktyget startas oavsiktligt.

- Förvara oanvända elverktyg utom räckhåll för barn. Tillåt inte någon att använda enheten som inte är bekant med den eller dessa instruktioner har inte läst. Elverktyg är farliga när de används av oerfarna personer.

- Underhåll elverktyg med omsorg. Kontrollera om rörliga delar fungerar korrekt och inte fastnar, om delar är trasiga eller skadade på ett sådant sätt att funktionen hos elverktyget är skadat. Låt skadade delar reparera innan du använder enheten. Många olyckor orsakas av dåligt underhållna elverktyg.

- Håll skärverktyg vassa och rena. Noggrant underhållna skärverktyg med vassa skäreggar är mindre benägna att fastna och är lättare att leda.

- Använd elverktyg, tillbehör, appliceringsverktyg etc. enligt dessa instruktioner. Ta hänsyn till arbetsförhållandena och den verksamhet som ska utföras. Användning av elverktyg för andra tillämpningar än de avsedda kan leda till leda till farliga situationer.

149. Användning och hantering av det sladdlösa verktyget

- Ladda endast batterierna med laddare som rekommenderas av tillverkaren. En laddare designad för en specifik typ av batteri skapar en brandrisk när den används med andra batterier.

- Använd endast batterier avsedda för detta ändamål i elverktygen. Användning av andra batterier kan leda till skador och risk för brand.

- Håll det oanvända batteriet borta från gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan orsaka överbryggning av kontakterna. En kortslutning mellan batterikontakterna kan orsaka brännskador eller resultera i brand.

- Vid felaktig användning kan vätska läcka från batteriet. Undvik kontakt med den. Vid oavsiktlig kontakt, skölj med vatten. Om vätskan kommer i dina ögon, sök ytterligare läkarvård. Läckande batterivätska kan orsaka hudirritation eller orsaka brännskador.

150. Säkerhetsanvisningar för röjsågen

- För din och andras säkerhet, läs denna bruksanvisning och dess säkerhetsinstruktioner innan du använder enheten. Behåll bruksanvisningen och förvara dina säkerhetsinstruktioner säkert för senare användning varje användning till hands.

- Lämna vidare bruksanvisningen med enheten om ägaren ändras.

- Personer som använder apparaten får inte vara påverkade av berusningsmedel (t.ex. alkohol, droger eller mediciner).

- Använd endast enheten på det sätt som föreskrivs och levereras av tillverkaren tekniskt skick. Otillåtna ändringar av enheten utesluter tillverkaren från ansvar för eventuella skador.

- Använd endast enheten i dagsljus eller under god artificiell belysning.

- Använd endast enheten i torra väderförhållanden. Håll den borta från regn eller blöt. Att tillåta vatten att komma in i enheten ökar risken för elektriska stötar.

- Stäng av enheten och ta ur batteriet under följande förhållanden:

♦om enheten lämnas obevakad;
♦innan du kontrollerar, rengör eller utför något annat arbete på enheten;
♦om enheten börjar vibrera för mycket.

Före användning

• Innan arbetet påbörjas, bekanta dig med röjsågen och dess funktioner och kontroller.
• Kontrollera enheten för tecken på slitage eller skador före användning och efter en kollision.
• Använd inte en enhet vars strömbrytare är defekt och inte längre kan slås på eller av.
• Kontrollera att alla muttrar, bultar och skruvar är åtdragna för att säkerställa att enheten fungerar säkert.

- Använd aldrig en enhet med skadade eller saknade delar. Låt en kvalificerad specialist eller fackverkstad reparera eller byta ut dem vid behov.

- För att minska risken för allvarliga skador, använd aldrig tråd eller metallförstärkt tråd som skärlina.

- När du arbetar med eller på enheten, använd alltid stadiga skor, långbyxor och lämplig personlig skyddsutrustning (skyddsglasögon, hörselskydd, halkfria arbetshandskar, etc.). Att bära personlig skyddsutrustning minskar risken för skador.

- Bär inte smycken eller löst sittande kläder som kan fångas av grästrimmern. Håll långt hår borta från spindeln.

- Kontrollera området där enheten används och ta bort stenar och ledningar som kan fastna i grästrimmern för att undvika att utsätta människor för fara kommer till stånd.

- Ta bort eventuella justeringsverktyg eller skiftnycklar innan du slår på röjsågen. Ett verktyg eller nyckel som finns i en roterande del av enheten kan orsaka skada leda.

När utplacerad

- Använd inte enheten om det finns människor (särskilt barn) eller djur i omedelbar närhet.

- Sluta arbeta om du märker att människor (särskilt barn) eller husdjur finns i närheten.

- Håll alltid händer och fötter borta från den roterande linan eller bladet, särskilt när du slår på röjsågen.

- För att skydda dig mot skador, håll alltid lieen parallell med gräsmattan när du slår på den.

- Håll alltid ett säkert avständ under skärprocessen och sträck inte in i den roterande linan eller bladet

- Undvik onormal hållning. Håll det säkert Stå och upprätthåll balansen hela tiden. Detta gör att du bättre kan kontrollera lieen i oväntade situationer och på särskilt sluttande ställen.

- Arbeta inte med röjsågen i en explosiv miljö som innehåller brandfarliga vätskor, gaser eller damm. Lien kan producera gnistor som kan antända dammet eller ångorna.

- Var extra försiktig när du går baklänges. Det finns risk att snubbla!

- Gå bara i gångtakt.

- När du avbryter arbetet, lämna aldrig enheten utan uppsikt och förvara den på en säker plats.

Efter användning

- Stäng av enheten, ta ur batteriet och placera sedan enheten på en säker plats.

- Förvara inte enheten inom räckhåll för barn.

- Se till att ventilationsöppningarna på enheten är fria från smuts.

- Reservdelar måste uppfylla de krav som anges av tillverkaren.

Använd därför endast originalreservdelar eller reservdelar godkända av tillverkaren. Vid byte, följ installationsinstruktionerna som medföljer och ta bort den i förväg Batteri.

- Låt endast en kvalificerad fackman eller en fackverkstad utföra reparationer.

151. Säkerhetsinstruktioner för laddaren

- Håll laddaren borta från regn eller fukt. Att låta vatten komma in i en laddare ökar risken för elektriska stötar.

- Håll laddaren ren. Det finns risk för elektriska stötar på grund av kontaminering.

- Kontrollera laddaren, kabeln och kontakten före varje användning. Använd inte laddaren om du märker några skador. Öppna inte laddaren själv och låt endast reparera den av kvalificerad fackpersonal och endast med originalreservdelar.

Skadade laddare, kablar och kontakter ökar risken för elektriska stötar.

- Placera inga föremål på laddaren eller placera den på mjuka ytor. Det finns risk för brand.

- Kontrollera alltid att nätspänningen motsvarar den spänning som anges på laddarens märkskylt.

- Använd aldrig laddaren om kabeln, kontakten eller själva enheten är skadad av yttre påverkan. Ta med laddaren till närmaste fackverkstad.

- Öppna inte under några omständigheter laddaren. Vid fel, ta med den till en fackverkstad.

152. Säkerhetsanvisningar för Li-ion batterier

- Öppna inte batteriet. Det finns risk för kortslutning.

- Skydda batteriet från värme, t.ex. B. även från konstant exponering för solljus, eld, vatten och fukt. Det finns risk för explosion.

- Om batteriet skadas eller används felaktigt kan ångor strömma ut. Ge frisk luft och kontakta läkare om du har några symtom. Ångorna kan irritera luftvägarna.

- Vid felaktig användning kan vätska läcka från batteriet. Undvik kontakt med den. Vid oavsiktlig kontakt, skölj med vatten. Om vätskan kommer i dina ögon, sök ytterligare läkarvård. Läckande batterivätska kan orsaka hudirritation eller orsaka brännskador.

- Använd endast originalbatterier med märkskylten på ditt elverktyg

specificerad spänning. Vid användning av andra batterier, såsom imitationer, återtillverkade batterier eller batterier från tredje part, finns det risk för person- och egendomsskador på grund av exploderande batterier.

- Batterispänningen måste matcha laddarens batteriladdningsspänning. Annars finns risk för brand och explosion.

- Ladda endast batterierna med laddare som rekommenderas av tillverkaren. En laddare designad för en specifik typ av batteri skapar en brandrisk när den används med andra batterier.

- Batteriet kan skadas av vassa föremål som spikar eller skruvmejslar eller av yttre kraft. En intern kortslutning kan uppstå och batteriet kan brinna, ryka, explodera eller överhettas.

153. Presentation

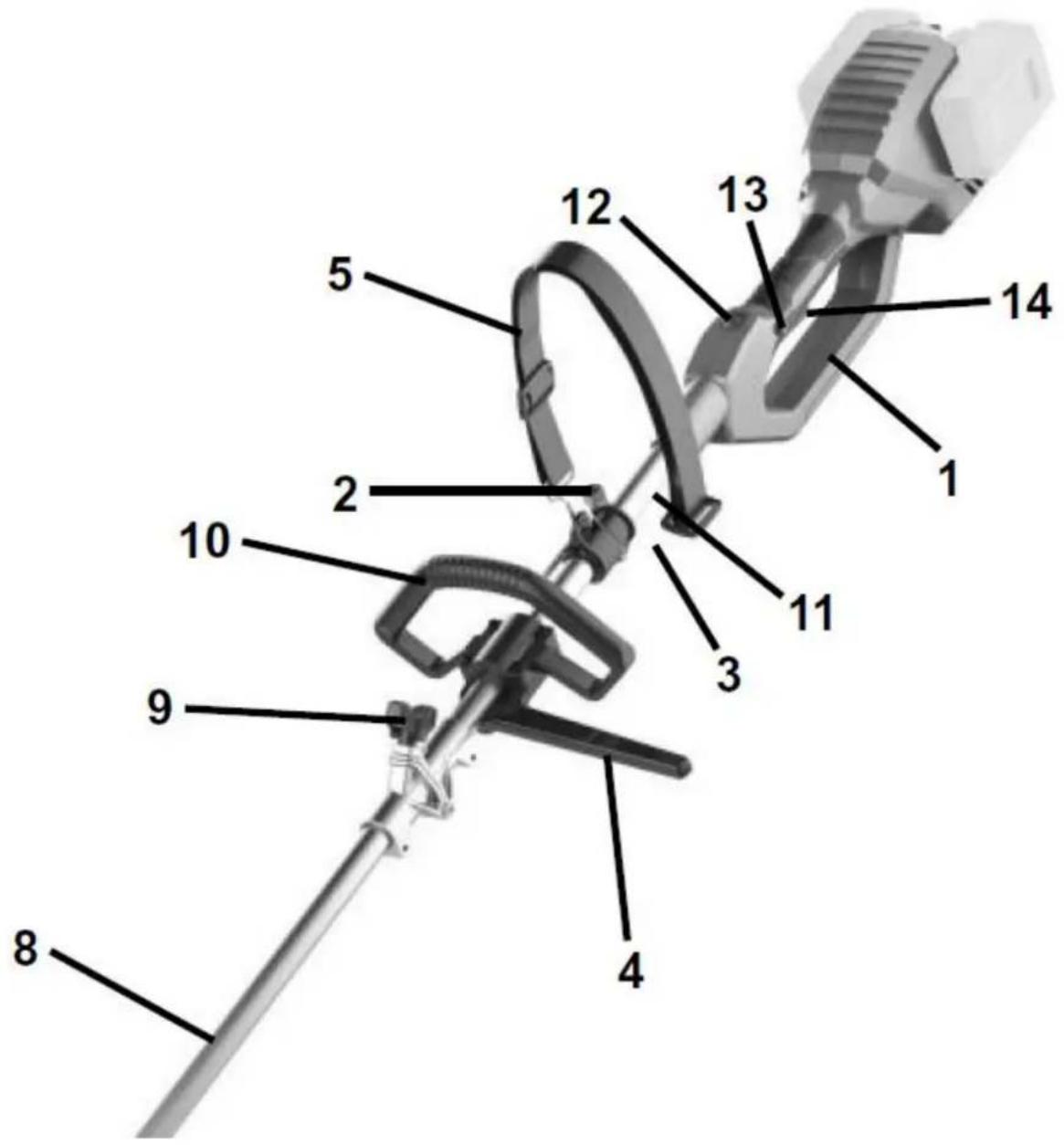

Bild 1: Röjsåg - övre del

1. Bakre handtag 9. Kontaktdon
2. Hylsnyckel 10. Runt handtag
3. Axelremsspänne 11. Runt handtag
4. Nedre delen av det runda handtaget 12. Hastighetsväljare
5. Axelrem 13. Säkerhetsbrytare
6. Sänk axeln 14. På/av-brytare

Manual_FX-E2MS_Int24_rev2

6 7

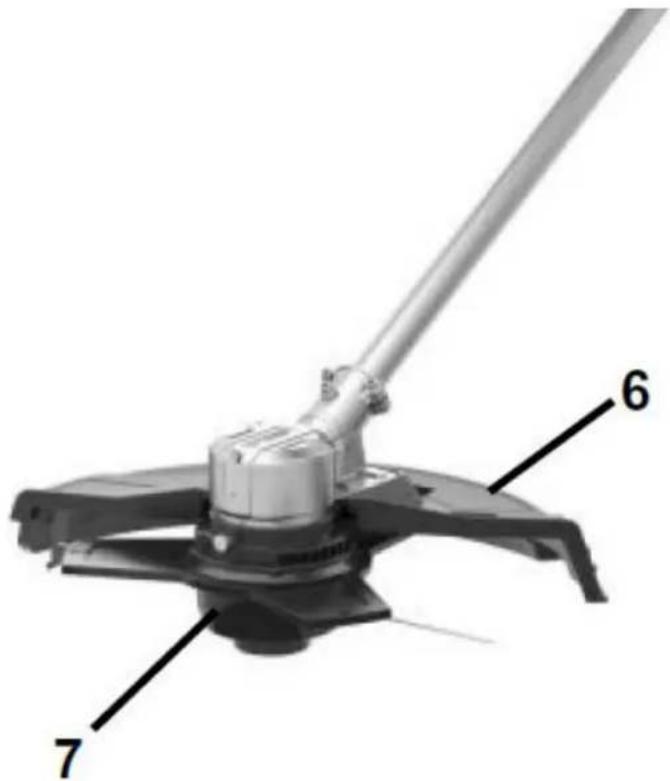

Bild 2: Röjsåg - nedre del

1. Skyddssköld
2. Trä huvudet

18 16 19 15 21 17 20

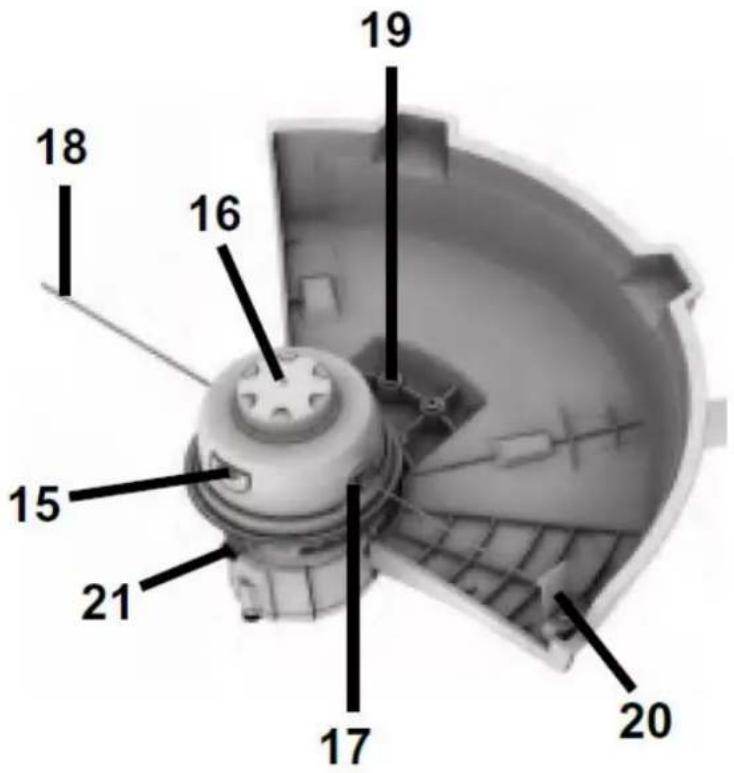

Figur 3: Låhuvud inklusive trådhuvud (vy underifrån)

1. Låsa upp trådhuvudets lock
2. Trådtillförselknapp
3. Ögla för tråd
4. Gänga
5. Skruvar Skyddssköld20. Trådkniv21. Låshuvud för lie

22 23 24

1. Montering
   Anslutning av övre axel med undre axel

1. Fixeringsklocka för 3-tandsblad
2. Fixeringsbricka för 3-tandsklinga
3. Mutter för fixering av 3-tandsklingan

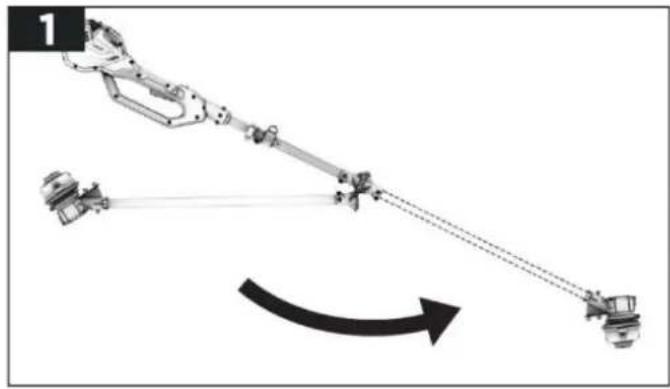

• Fäll ut det nedre skaftet enligt bilden nedan.

ACHTUNG!

- Rikta in de två axlarna med varandra så att du kan koppla ihop båda axlarna med hjälp av vingskruven. Dra åt tumskruven ordentligt för en säker anslutning.

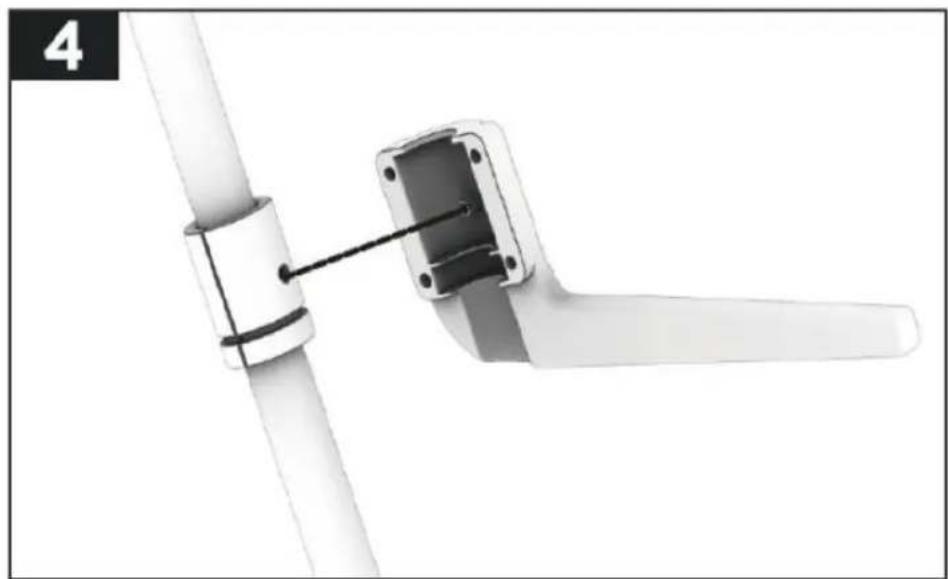

Det runda handtaget som ska fästas på röjsågen består av de övre och nedre delarna.

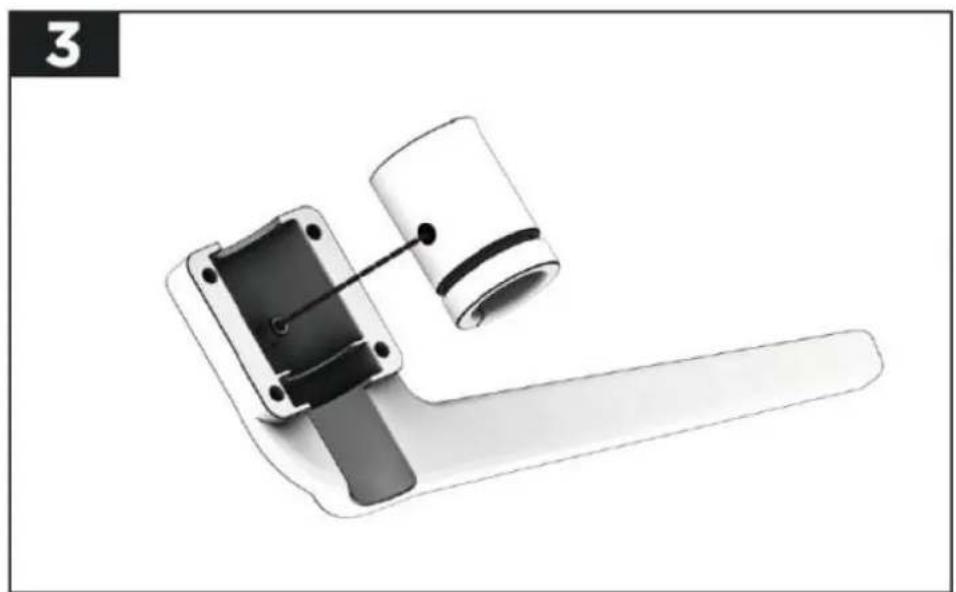

- Fäst gummihylsan på den nedre delen av det runda handtaget genom att passa in hålet på gummihylsan med cylindern i den nedre delen av det runda handtaget (se följande bild).

- Efter att ha kombinerat gummihylsan med den nedre delen av det runda handtaget, fäst denna kombination på den övre axeln genom att rikta in cylindern i den nedre delen av det runda handtaget med hålet på den övre axeln (se följande bild).

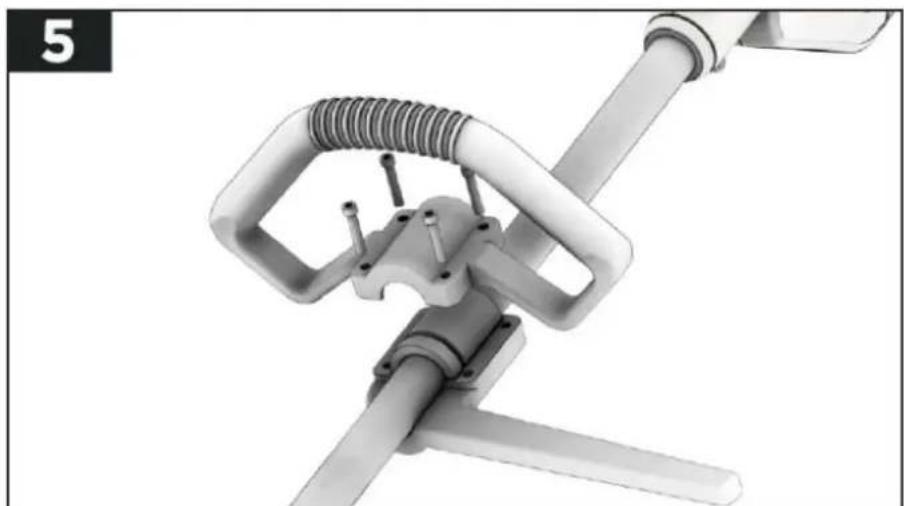

- Placera den övre delen av det runda handtaget på det övre skaftet och den nedre delen av det runda handtaget (se följande bild).

Se till att de 4 hålen i respektive del av det runda handtaget är mitt emot varandra. Fäst det runda handtaget på den övre axeln med skruvarna och en lämplig insexnyckel.

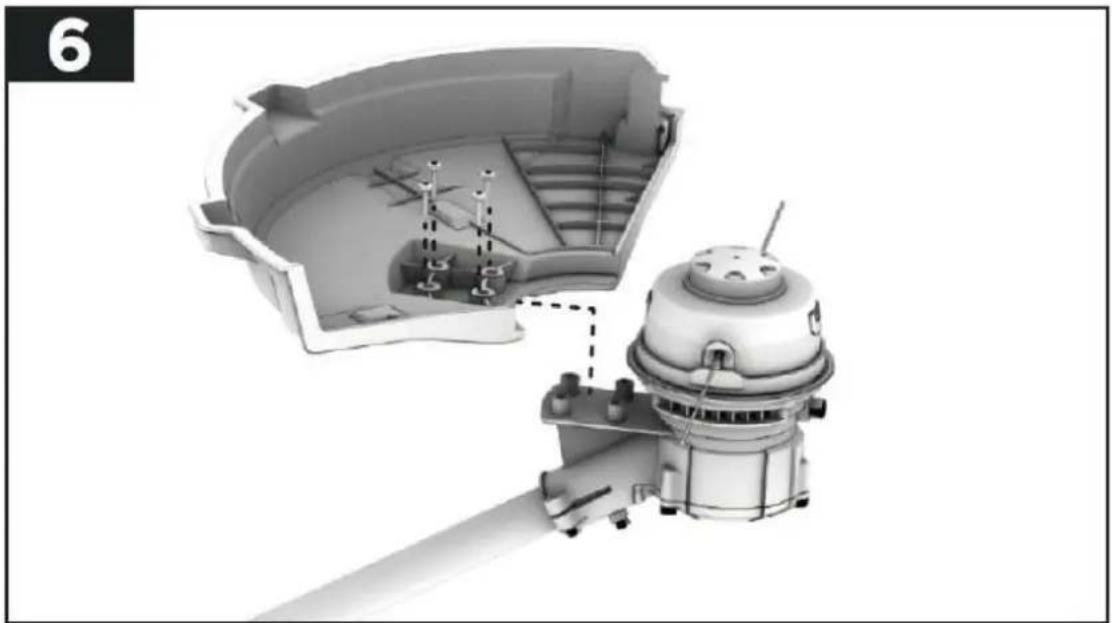

Installation av skyddsskölden

• Vänd på enheten och placera den på en plan yta. Rikta in skölden på liehuvudet och fäst den enligt bilden nedan.
- Sätt i de 4 medföljande skyddsmonteringsskruvarna i de inriktade hålen. Dra åt skruvarna ordentligt med ett Phillipshuvud. Kontrollera om skyddsanordningen är korrekt installerad.

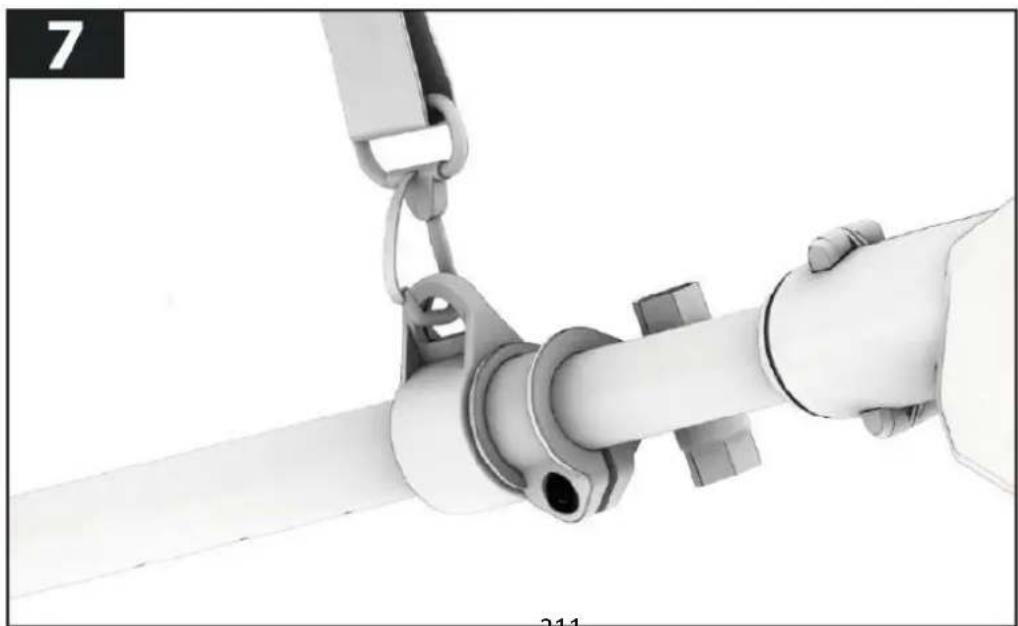

Denna enhet kommer med en bärrem för att göra ditt arbete enklare. Fäst bärremmen på motsvarande fäste på det övre skaftet (se bild).

För att installera 3-tandsbladet måste du först ta bort gänghuvudet från liehuvudet för att sedan fästa 3-tandsbladet. Här gör du följande:

Vänd på lie och lägg den på en plan yta. Tryck sedan och håll in frigöringsknappen på trådhuvudets lock och ta först bort locket (se följande bilder).

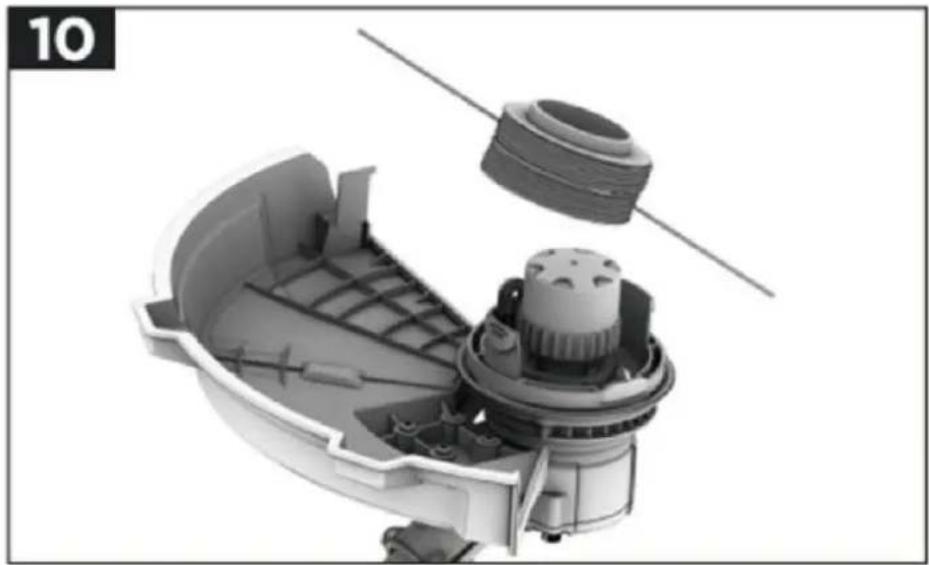

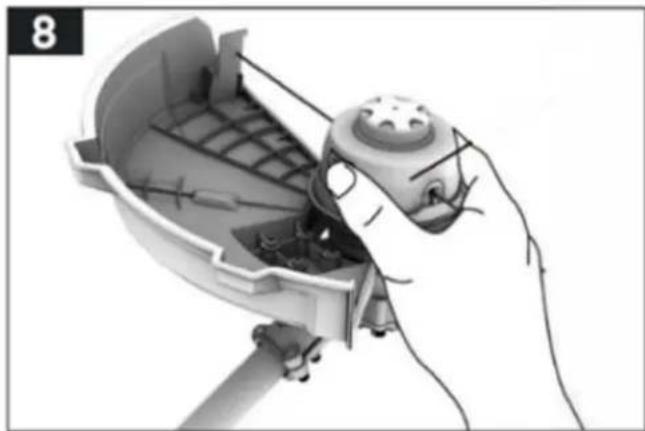

• Ta sedan bort trådspolen (se följande bild).

- För att ta bort filamentspolehuset, tryck först på läsknappen för att förhindra att huset roterar ytterligare medurs. Vrid sedan huset moturs och ta bort spolhuset (se följande bild).

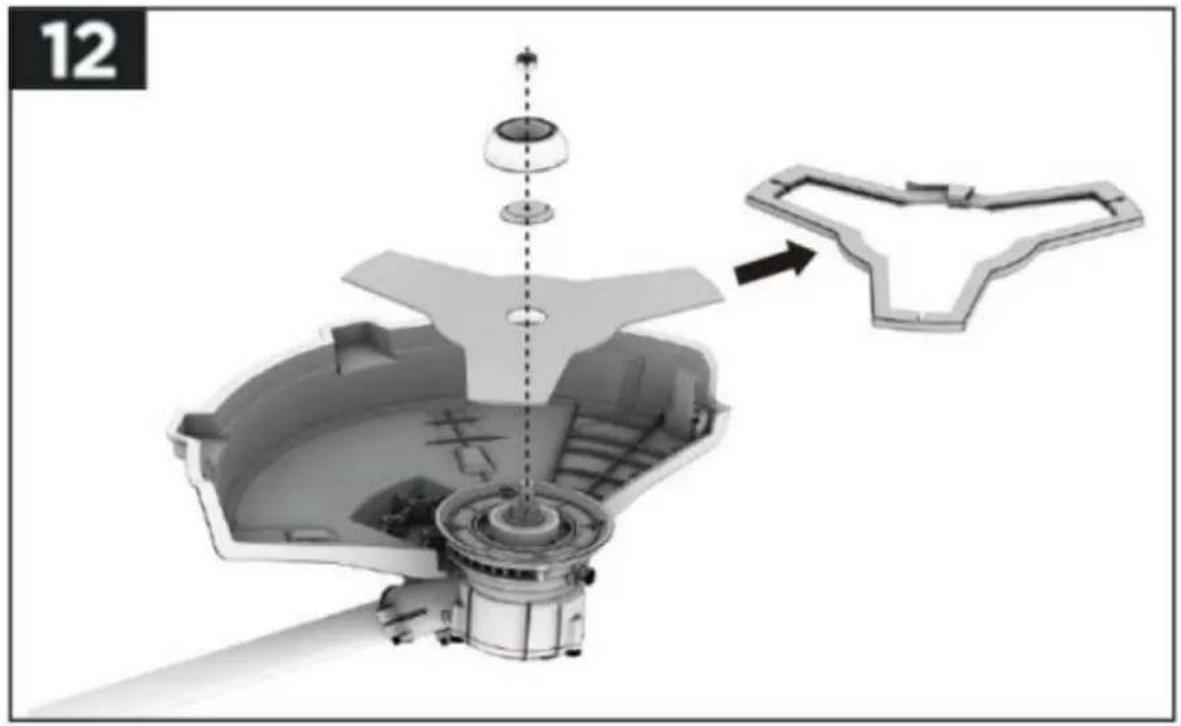

• Ta nu bort skyddet från 3-tandsbladet och placera sedan bladet på liehuvudet enligt bilden nedan.
- Placera först fästskivan på 3-tandsbladet, sedan fästklockan ovanpå den och fäst sedan allt ordentligt på liehuvudet med muttern (se följande bild).

Montering av gänghuvudet

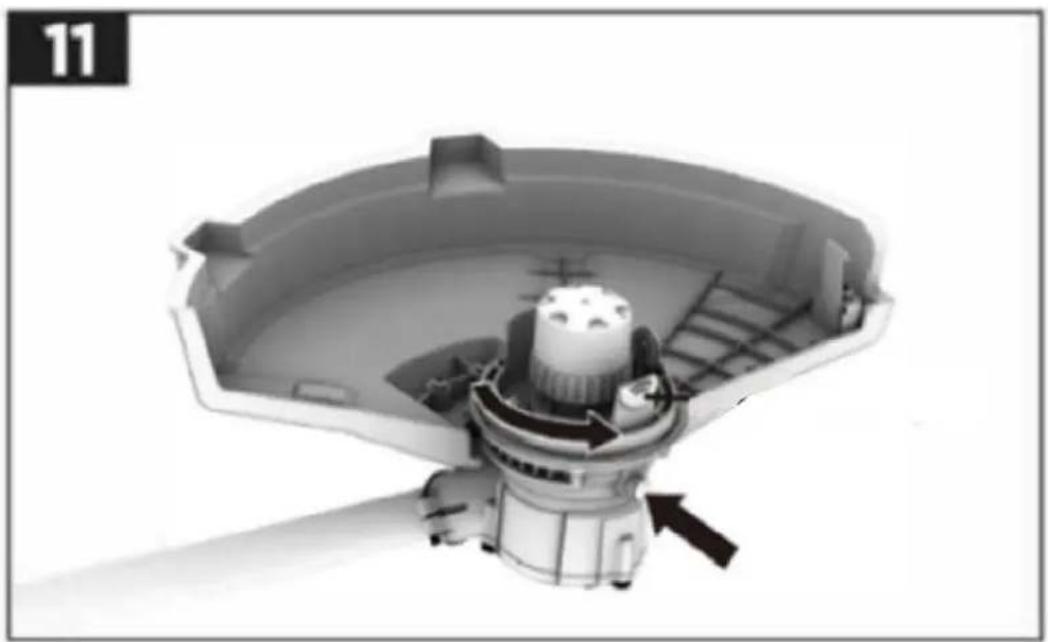

För att återinstallera gänghuvudet på liehuvudet, ta först bort det 3-tandade bladet.

Fortsätt nu i omvänd ordning mot demontering av gänghuvudet (se montering av 3-tandsbladet Placera först huset på spindeln). Tryck på läsknappen igen för att förhindra att spindeln roterar och dra åt gänghuvudhuset på liehuvudet genom att vrida det medurs. Sätt sedan in filamentspolen i höljet. Stäng slutligen locket till spolkapseln. Se till att öppningen för frigöringsknapparna på höljeslocket är exakt ovanför frigöringsknapparna och att du har trät ändarna av träden genom motsvarande öglor innan du låser locket.

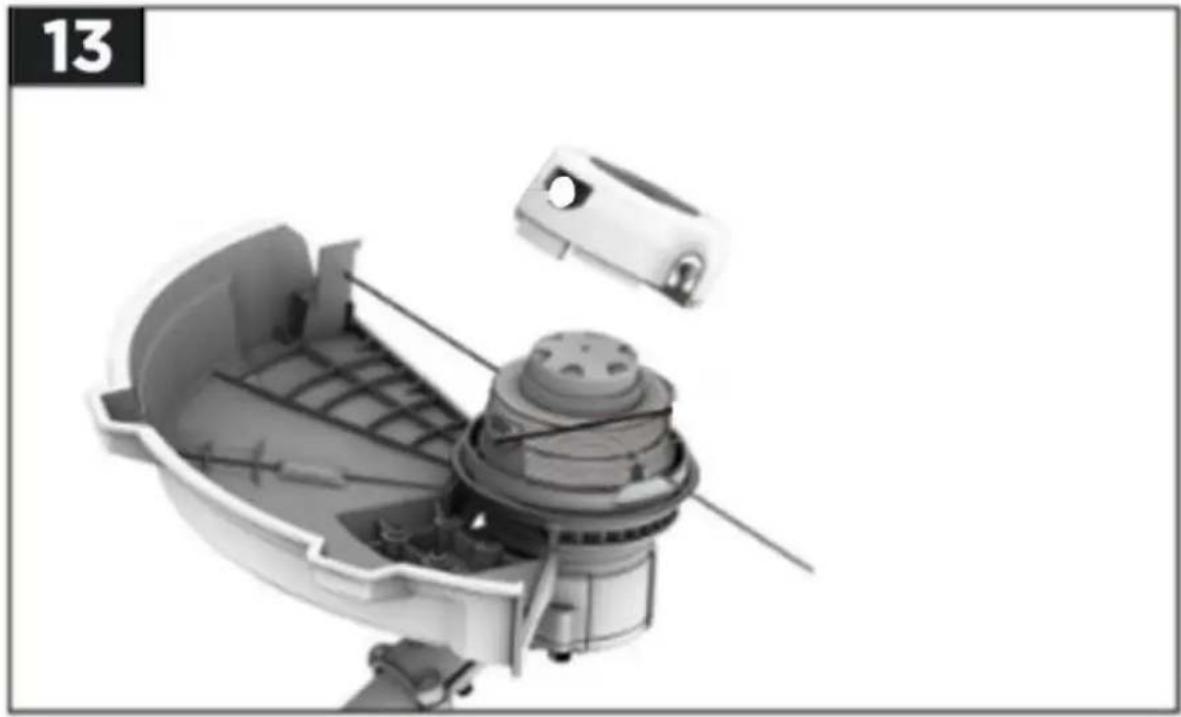

Ett "klick" hörs när knapparna på käpan låses på plats (se följande bild).

155. Arbeta med röjsågen

Innan starten

• Se till att strömbrytaren är i avstängt läge och koppla bort batteriet från enheten.
• Kontrollera enhetens allmänna skick. Inspektera skyddet, strömbrytaren och kabeln för lösa skruvar, felaktig fastsättning, trasiga delar och andra tillständ som kan påverka säker användning. Om ovanliga ljud eller vibrationer uppstår under drift, stäng av enheten omedelbart och få problemet åtgårdat av en kvalificerad fackman.
• Se till att du står på ett plant underlag och har ett säkert fotfäste.
• Kontrollera om tråden vidrör eller sträcker sig utanför sköldens kant.
• Kontrollera 3-tandsbladet före varje användning. Använd aldrig slöa, spruckna eller skadade knivar.
• Placera axelremmen så att den vilar på ena sidan av axeln (se följande illustration. Vid fara kan den snabbt tas bort från kroppen.

Manual_FX-E2MS_Int24_rev2

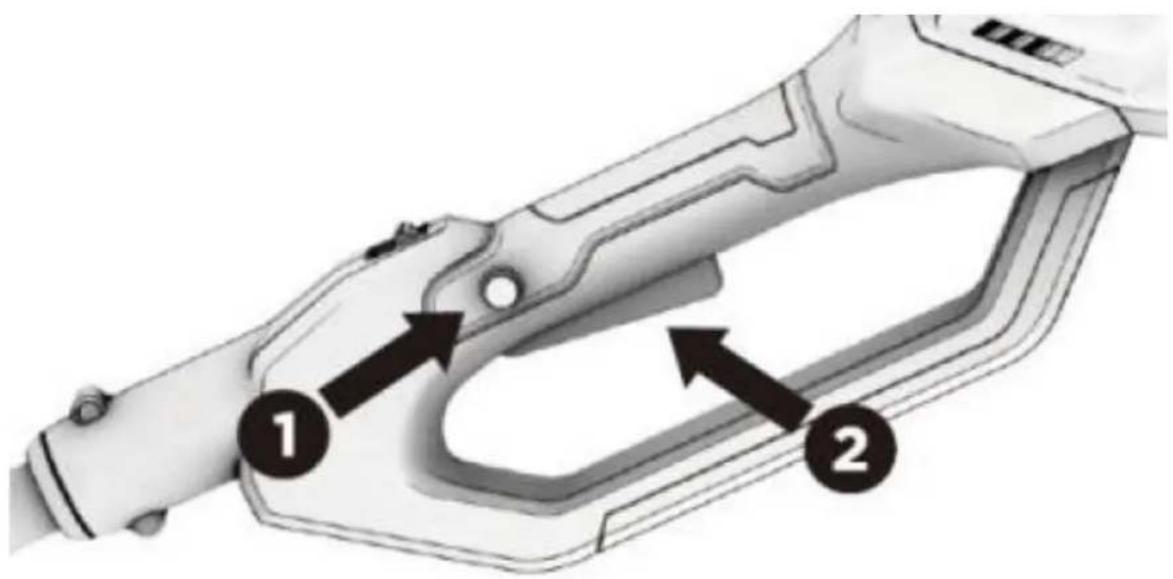

För att starta Sense, tryck först på säkerhetsbrytaren och håll den nedtryckt så att du kan använda på/av-knappen (se följande bild). När lie är igång kan du släppa säkerhetsbrytaren

156. Stoppa röjsågen

• Släpp helt enkelt på/av-knappen.
• Lien stannar helt efter några sekunder.
  • Av säkerhetsskäl, ta bort batteriet från enheten.

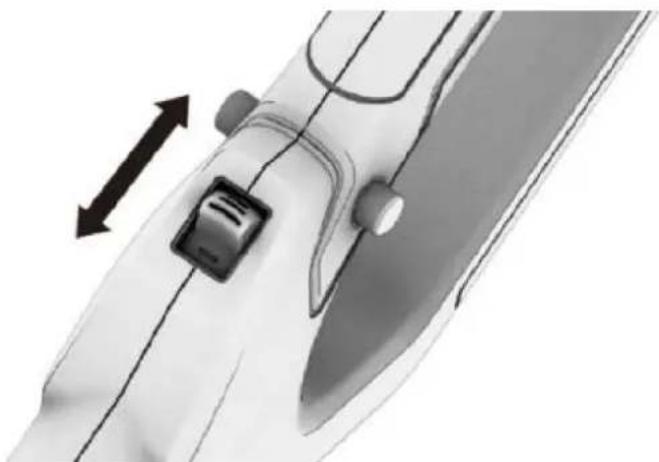

157. Variabel hastighetsinställning

För att ställa in den variabla hastigheten, slå först på röjsågen. Vrid sedan den variabla hastighetsreglaget framåt eller bakåt för att justera hastigheten efter behov (se följande bild). Du kan välja mellan två hastigheter (I eller II). För lättare arbete rekommenderar vi den lägre hastighetsinställningen, detta kommer att öka körtiden för röjsågen.

158. Trimma/klippa gräs

VIKTIGT!

Se till att inte överbelasta röjsågen. Om du överbelastar röjsågen kan motorn skadas. För att undvika överbelastning, klipp långt eller svårt gräs i etapper med flera enkla klippningar. Se till att de roterande delarna inte skär ner i marken, eftersom detta leder till att skäranordningarna slits snabbare och kan skada liens spindel och motor.

• För att trimma, montera linhuvudet.
• Kontrollera i förväg om det fortfarande finns tillräckligt med tråd på spolen.
• Sätt i batteriet.

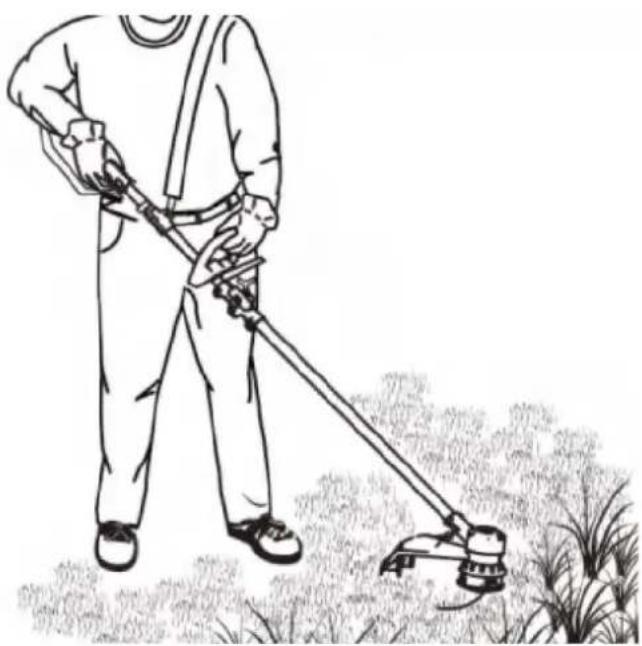

• Håll röjsågen med båda händerna, ena handen på det bakre handtaget och den andra handen på det runda handtaget.
• Placera lieen på en stadig och säker yta. Först därefter startas motorn.
• svepande rörelse från sida till sida.
• Använd inte kraft på röjsågen. Klipp med spetsen av träden.
• När du är klar, stoppa trimmern och ta bort batteriet.

Manual_FX-E2MS_Int24_rev2

159. Använd den automatiska skrivningen

Trådhuvudet är försett med en trådmatningsknapp som gör att du kan föra fram träden utan att stoppa motorn.

• Slå på grästrimmern.

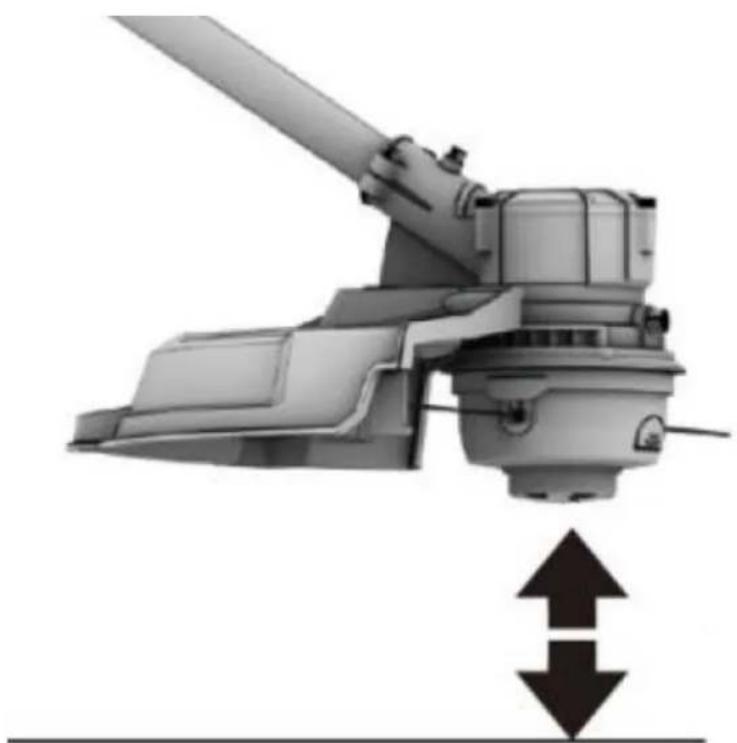

• Knacka lätt med trådmatningsknappen på marken som visas nedan.

• Tråden matas varje gång du trycker på knappen.
  OBSERVERA: Om för mycket tråd matas in, kommer trådskäraren i skyddsskölden att klippa den till rätt längd.
• Om träden inte klipps av på rätt sätt kan spolen trassla sig. Ta i så fall ut spolen och spola tillbaka linan (se Avveckling av ny lina).
• Om det är för lite tråd på spolen kanske du inte kan mata träden genom den automatiska gångmekanismen. Stäng i så fall av enheten och fortsätt som i följande kapitel.

160. Manuell matning av träden

Stäng av röjsågen och ta bort batteriet. För att mata tråden manuellt, tryck på trådmatningsknappen och dra samtidigt försiktigt ut tråden tills tråden är tillräckligt lång för att nå trådskäraren (se följande bild).

161. Fördelar med 3-tandsbladet

• Kontrollera före användning om 3-tandsbladet är korrekt installerat.
  • Installera batteriet.
• Håll röjsågen stadigt med båda händerna, ena handen på det bakre handtaget och den andra handen på det främre runda handtaget. Stå på en stadig och säker yta.
• Starta röjsågen.
• Håll i båda handtagen stadigt och rör dig långsamt och jämnt. För att klippa överväxt och borsta, sänk ner det roterande 3-tandsbladet på vegetationen för att separera vegetationen.
• För att klippa unga träd eller gräs, flytta röjsågen nära marken på samma sätt som när du klipper gräs (svänger åt vänster och höger).
• Doppa bladet från ovan när du skär genom tjock borste eller undervegetation.
• OBS: Använd inte kraft på röjsågen.
• Stoppa röjsågen när du är klar. Ta bort batteriet.

162. Arbetsanteckningar

Observera:

Ju högre klippaggregatet är över marken, desto större är risken för skador av sticklingar som kastas åt sidan. Försök alltid att hålla skyddsskölden precis ovanför marken!

Försök inte kapa trämaterial med större diameter. Det 3-tandade bladet kan fastna eller så kan hela lieen ryckas framåt. Detta kan leda till skador på bladet eller röjsågen eller förlorad kontroll över röjsågen, vilket kan resultera i skada.

Felaktig användning av ett blad kan göra att det spricker, spricker eller går sönder. Här finns också en betydande skaderisk.

Delar som kastas ut kan allvarligt skada föraren eller åskådare. För att minska risken för skador är det viktigt att vidta följande försiktighetsåtgärder:

• Undvik kontakt med hårda eller fasta främmande föremål som stenar, stenar eller metallbitar.
• Kapa aldrig trä eller buskar med en stamdiameter på mer än 2 cm.
• Kontrollera kniven med korta jämna mellanrum för tecken på skador.
• Fortsätt inte arbeta med en skadad kniv.
• Slipa kniven regelbundet (om den har blivit märkbart matt.
• Håll inte klippenheten högre än dina knän. Detta kan snabbt leda till att man förlorar kontrollen.

163. Linda en ny tråd

Vänligen notera detta: Använd endast en lina med en diameter på 0,08 tum / 2 mm. Användning av andra diametrar kan leda till skador på borstmaskinen.

• Ta ut spolen som redan beskrivits.
• Ta bort eventuell kvarvarande gammal tråd från spolen.
• Ta cirka 2,5 m lång ny tråd.

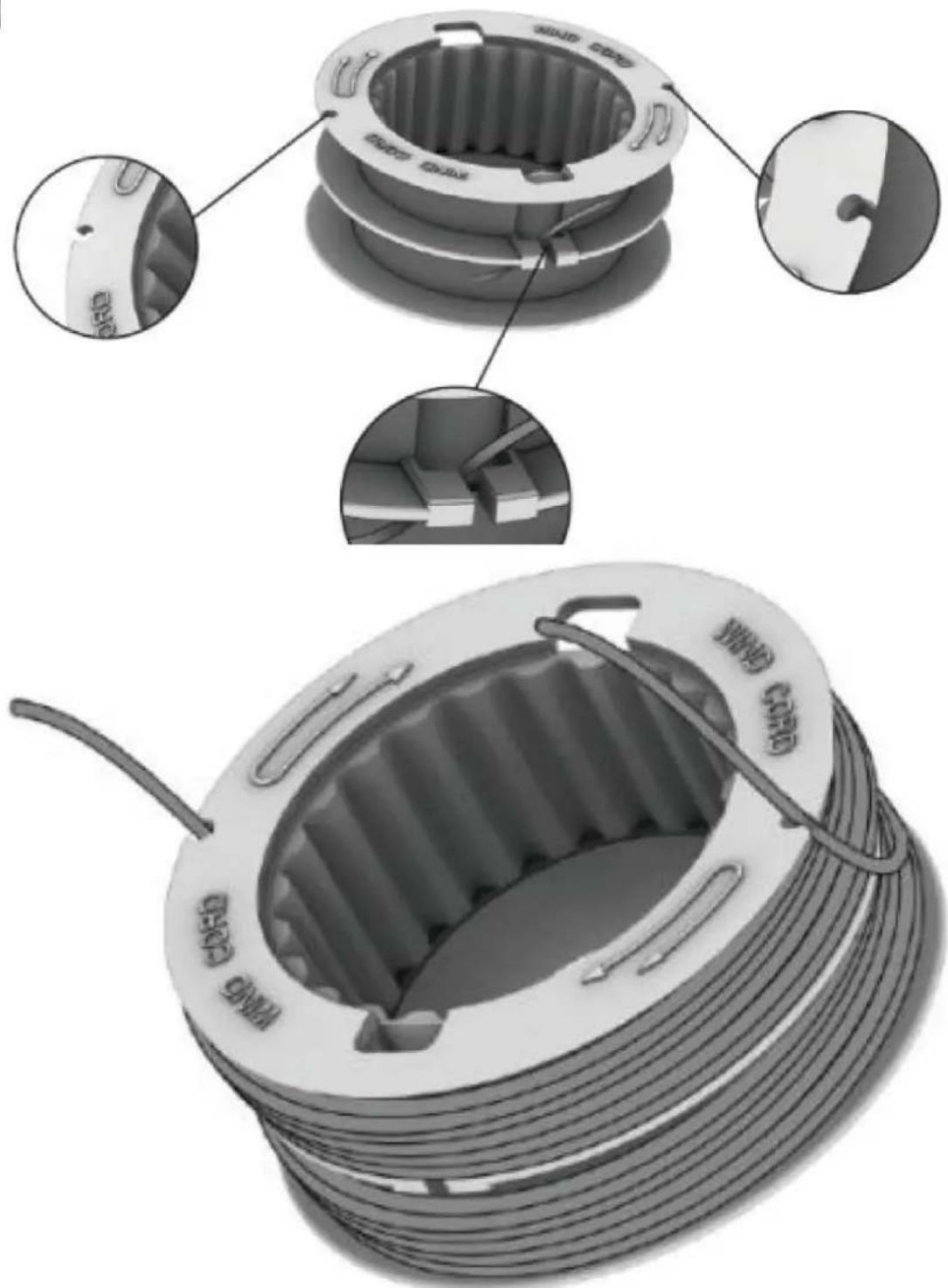

Sätt in en liten del av träden i ett av hålen i toppen av spolen och linda upp ungefär hälften av träden i pilarnas riktning längst upp på spolen.

För sedan den återstående andra halvan genom urtaget i den nedre delen av spolen och linda upp träden så att du i slutet har tillräckligt med tråd för att trä in den i det andra övre hålet (se följande illustrationer).

MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MABCO

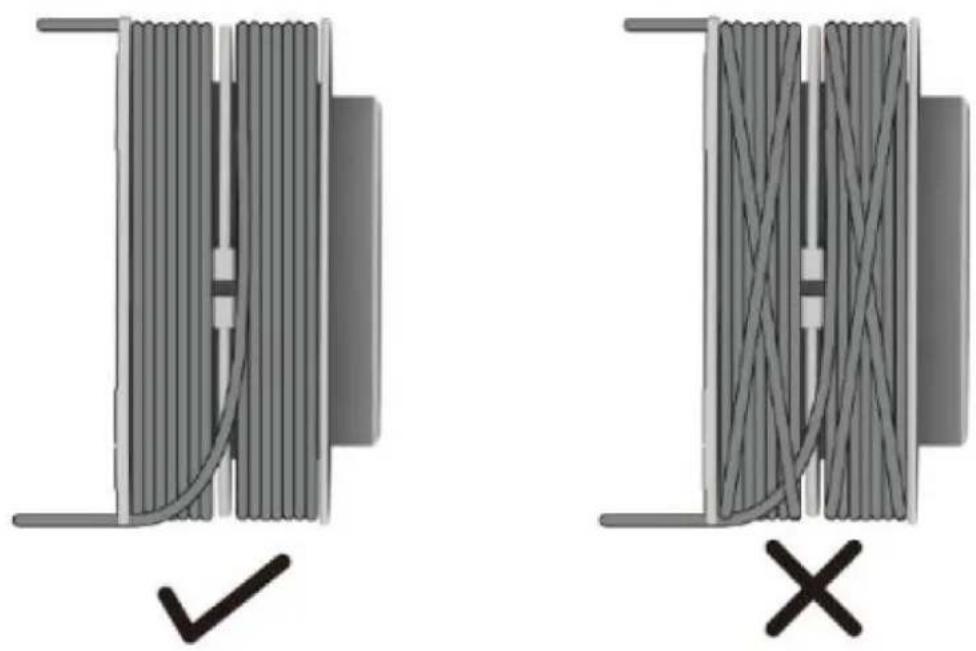

- Se till att tråden lindas snyggt. Annars kan tråden fastna när du använder den automatiska skrivfunktionen (se följande bild)

• Överfyll inte spolen! Efter att ha lindat träden ska det finnas minst 6 mm (1/4 tum) utrymme mellan träden och spolens ytterkant.
• Sätt sedan tillbaka spolen. Trä ändarna av den nya tråden genom öglorna och dra ut tråden tills den nuddar bladet på skyddsskölden.

164. Underhåll och skötsel

Observera: ta bort batteriet från enheten innan du utför något arbete på elverktyget

Använd inte vatten eller flytande rengöringsmedel.

• Ta bort smuts och damm från höljet med en borste eller torr trasa.
• Ta bort gräsrester från röjsågens undersida.
• Håll kontakterna på batteriet och enheten rena och dammfria.

165. Förfogande

WARNING!

Gör gamla elverktyg oanvändbara före kassering:

• nätdrivna elverktyg genom att ta ur anslutningskontakten,
  • batteridrivna elverktyg genom att ta bort batteriet.

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna! Enligt det europeiska direktivet 2012/19/EG om avfall från elektrisk och elektronisk utrustning och dess implementering i nationell lagstiftning, ska använd elektrisk utrustning samlas in separat och återvinnas på ett miljövänligt sätt. Återvinning av råvaror istället för avfallshantering. Enheten, tillbehören och förpackningen ska återvinnas på ett miljövänligt

sätt. Plastdelar är märkta för sorterad återvinning.

WARNING!

Kasta inte uppladdningsbara batterier/batterier i hushållssoporna, i elden eller i vatten. Öppna inte gamla batterier. Uppladdningsbara batterier/batterier ska samlas in, återvinnas eller kasseras på ett miljövänligt sätt.

Endast för EU-länder: Enligt direktiv 2006/66/EC måste defekta eller använda ackumulatorer/batterier återvinnas.

ETT MEDDELANDE

Kontakta din kommun/stad för information om deponeringsmöjligheter.

Återvinning av råvaror istället för avfallshantering.

1. Tekniska data

40V batteri röjsåg	FX-E2MS
varv per minut	Mellan 4500 rpm och 6000 rpm
Arbetsområde FadenkopArbetsområde 3-tands blad	350 mm255 mm
Tjocklek på 3-tandsbladet	1,4 mm
Mer mätt Ljudeffektnivå	81 ( LpA ) db
Garanterat Ljudeffektnivå	91,2 ( LwA ) db
trådtjocklek	2 mm
Vikt (utan batteri)	4,55 kg

167. EU Declaration of Conformity / Declaration of Överensstämmelse

Tillverkare / Tillverkare FUXTEC GmbH

Kappstrasse 69, 71083 Herrenberg Tyskland / Tyskland

Tel.: [phone]

Fax: [phone]

EG:s riktlinjer / EG direktiv 2006/42 /EC

2014/30/EU

2000/14/EG

Vi försäkrar härmed att ovan nämnda maskin är pga Din Design i den version vi marknadsförde grundläggande Säkerhets- och hälsokrav för de listade EG-direktiv är likvärdiga med.

Härmed försäkrar vi att ovan nämnda maskin uppfyller de grundläggande säkerhets- och hälsokrav i de ovan angivna EG-direktiven. Några manipulering eller förändring av maskinen som inte uttryckligen godkänts av oss i förväg gör detta dokument null och ogiltig.
