INSTRUKCJA OBSŁUGI FX-E2MS Fuxtec

1. Wprowadzenie i bezpieczeństwo.... 225
2. Użycie i obsługa elektronarzędzia 227
3. Używanie i obsługa narzędzia bezprzewodowego 228

1. Instrukcje bezpieczeństwa dotyczące kosy spalinowej.... 228
2. Instrukcje bezpieczeństwa ładowarki.... 230
3. Instrukcje bezpieczeństwa dotyczące akumulatorów litowo-jonowych.... 231
4. Prezentacja 232
5. Montaż 235
6. Praca z kosą spalinową.... 241
7. Zatrzymanie kosy spalinowej 243
8. Zmienne ustawienie prędkości.... 243
9. Przycinanie/koszenie trawy.... 243
10. Użyj automatycznego pisania.... 244
11. Ręczne podawanie nici 245
12. Zalety brzeszczotu 3-zębowego.... 245
13. Notatki robocze 246
14. Założ nowy wątek.... 246
15. Konserwacja i pielęgnacja 249
16. Sprzedaż 249
17. Dane techniczne 250
18. Deklaracja zgodności UE / Deklaracja Konformizm.... 251

DEUTSCHE VERSION

168. Wprowadzenie i bezpieczeństwo

Nigdy nie pozwalaj dzieciom ani osobom niezaznajomionym z tą instrukcją na korzystanie z narzędzia ogrodowego. Dzieci należy nadzorować, aby mieć pewność, że nie bawią się urządzeniem.

Przeznaczenie

To narzędzie ogrodowe służy do przycinania i przycinania krawędzi trawników, a także mniejszej trawy

Trawniki na terenach prywatnych. Nie nadaje się do przycinania

Krzewy, żywopłoty i krzewy. Urządzenie jest zgodne z zaleceniami zawartymi w niniejszej instrukcji obsługi

korzystania z dostarczonych opisów i instrukcji bezpieczeństwa. Wszelkie inne zastosowania nie są zamierzone. Niewłaściwe użycie spowoduje utratę gwarancji, a producent zrzeknie się wszelkiej odpowiedzialności. Użytkownik ponosi odpowiedzialność za wszelkie szkody wyrządzone osobom trzecim i ich mieniu. Urządzenie użytkować wyłącznie w stanie technicznym określonym i dostarczonym przez producenta. Nieautoryzowane zmiany w urządzeniu wyłączają odpowiedzialność producenta za powstałe z tego powodu szkody.

Ogólne wskazówki bezpieczeństwa dotyczące elektronarzędzi

OSTRZEŻENIE!

Przeczytaj wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa. Niezastosowanie się do ostrzeżeń i instrukcji dotyczących bezpieczeństwa może spowodować porażenie prądem, pożar i/lub poważne obrażenia.

Zachowaj wszystkie ostrzeżenia i instrukcje dotyczące bezpieczeństwa do wykorzystania w przyszłości.

Termin elektronarzędzie stosowany w instrukcjach bezpieczeństwa odnosi się do elektronarzędzi zasilanych z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorowo (bez przewodu zasilającego).

Bezpieczeństwo pracy

- Utrzymuj miejsce pracy w czystości i dobrze oświetlone. Bałagan lub nieoświetlone miejsca pracy mogą prowadzić do wypadków.

- Nie pracuj elektronarzędziem w środowisku wybuchowym zawierającym łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą spowodować zapalenie pyłu lub oparów.

- Trzymaj dzieci i inne osoby z daleka podczas używania elektronarzędzia. Jeśli coś się rozproszy, możesz stracić kontrolę nad urządzeniem.

Bezpieczeństwo elektryczne

- Wtyczka przyłączeniowa elektronarzędzia musi pasować do gniazdka. Wtyczki nie wolno w żaden sposób modyfikować. Nie używaj przejściówek z uziemionymi elektronarzędziami. Niezmienione wtyczki i pasujące gniazda zmniejszają to Ryzyko porażenia prądem.

- Unikaj fizycznego kontaktu z uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki i lodówki. Gdy ciało jest uziemione, istnieje zwiększone ryzyko porażenia prądem.

- Trzymaj elektronarzędzia z dala od deszczu i wilgoci. Dostanie się wody do elektronarzędzia zwiększa ryzyko porażenia prądem.

- Nie używaj kabla do innych celów, do przenoszenia elektronarzędzia, wieszania go lub wyjmowania wtyczki z gniazdka. Trzymaj kabel z dala od źródeł ciepła, oleju, ostrych krawędzi i ruchomych części. Uszkodzone lub splątane kable zwiększają ryzyko porażenia prądem.

- Podczas pracy elektronarzędziem na zewnątrz należy używać wyłącznie przedłużaczy przeznaczonych do użytku na zewnątrz. Zastosowanie jednego do użytku na zewnątrz Stosowanie odpowiedniego przedłużacza zmniejsza ryzyko porażenia prądem.

- Podczas pracy elektronarzędziem na zewnątrz należy używać wyłącznie przedłużaczy przeznaczonych do użytku na zewnątrz. Zastosowanie jednego do użytku na zewnątrz Stosowanie odpowiedniego przedłużacza zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo ludzi

- Bądź uważny, zwracaj uwagę na to, co robisz i rozsądnie podchodź do pracy elektronarzędziem. Nie używaj elektronarzędzia, jeśli jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi elektronarzędzia może skutkować poważnymi obrażeniami.

- Zawsze nosić sprzęt ochrony osobistej i okulary ochronne. Noszenie środków ochrony osobistej, takich jak maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub ochronniki słuchu, w zależności od sytuacji

w zależności od rodzaju i zastosowania elektronarzędzia, zmniejsza ryzyko obrażeń.

- Unikaj niezamierzonego uruchomienia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub akumulatora, podniesieniem go lub przenoszeniem należy upewnić się, że elektronarzędzie jest wyłączone. Jeśli przytrzymasz palec podczas przenoszenia elektronarzędzia na włączniku lub podłączaniu urządzenia do prądu, gdy jest ono włączone, może to prowadzić do wypadku.

- Przed włączeniem elektronarzędzia należy usunąć wszelkie narzędzia regulacyjne lub klucze.

Narzędzie lub klucz umieszczone w obracającej się części urządzenia może spowodować jego uszkodzenie

prowadzić do kontuzji.

- Unikaj nieprawidłowej postawy. Zadbaj o bezpieczeństwo

Przez cały czas stój i utrzymuj równowagę. Pozwala to na lepszą kontrolę elektronarzędzia w nieoczekiwanych sytuacjach.

- Nosić odpowiednią odzież. Nie noś luźnej odzieży ani biżuterii. Trzymaj włosy, odzież i rękawiczki z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.

169. Użycie i obsługa elektronarzędzia

- Nie przeciążaj urządzenia. Do swojej pracy używaj wyznaczonego elektronarzędzia. Dzięki odpowiedniemu elektronarzędziu możesz pracować lepiej i bezpieczniej w określonym zakresie wydajności.

- Nie używaj elektronarzędzia, którego wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można już włączyć ani wyłączyć, jest niebezpieczne i należy je naprawić.

- Odłącz urządzenie i/lub wyjmij baterię przed dokonaniem regulacji urządzenia, wymianą akcesoriów lub odłożeniem urządzenia. Ten środek ostrożności zapobiega niezamierzonemu uruchomieniu elektronarzędzia.

- Nieużywane elektronarzędzia należy przechowywać poza zasięgiem dzieci. Nie pozwalaj na użytkowanie urządzenia osobom, które nie są zaznajomione z nim lub niniejszą instrukcją nie przeczytałem. Elektronarzędzia są niebezpieczne, jeśli są używane przez niedoświadczone osoby.

- Ostrożnie konserwuj elektronarzędzia. Sprawdź, czy części ruchome działają prawidłowo i nie zacinają się, czy części nie są popękane lub uszkodzone w sposób uniemożliwiający działanie elektronarzędzie jest uszkodzone. Przed użyciem urządzenia należy naprawić uszkodzone części.

Wiele wypadków jest powodowanych przez zle konserwowane elektronarzędzia.

- Utrzymuj narzędzia tnące ostre i czyste. Starannie konserwowane narzędzia tnące z ostrymi krawędziami tnącymi są mniej podatne na zacięcia i są lżejsze prowadzić.

- Używaj elektronarzędzi, akcesoriów, narzędzi aplikacyjnych itp. zgodnie z niniejszą instrukcją. Należy wziąć pod uwagę warunki pracy i rodzaj wykonywanej czynności. Używanie elektronarzędzi do zastosowań innych niż te, do których są przeznaczone, może spowodować prowadzić do niebezpiecznych sytuacji.

170. Używanie i obsługa narzędzia bezprzewodowego

- Ładuj akumulatory wyłącznie ładowarkami zalecanymi przez producenta. Ładowarka przeznaczona do określonego typu akumulatora stwarza ryzyko pożaru, jeśli jest używana z innymi akumulatorami.

- W elektronarzędziach należy używać wyłącznie akumulatorów przeznaczonych do tego celu. Używanie innych akumulatorów może spowodować obrażenia ciała i ryzyko pożaru.

- Trzymaj nieużywaną baterię z dala od spinaczy biurowych, monet, kluczy, gwoździ, śrub i innych małych metalowych przedmiotów, które mogłyby spowodować zwarcie styków. Zwarcie pomiędzy stykami akumulatora może spowodować oparzenia lub spowodować pożar.

- W przypadku nieprawidłowego użytkowania może nastąpić wyciek płynu z akumulatora. Unikaj z nim kontaktu. W razie przypadkowego kontaktu spłukać wodą. Jeśli płyn dostanie się do oczu, należy zwrócić się o dodatkową pomoc lekarską. Wyciekający płyn z baterii może powodować podrażnienie skóry lub spowodować oparzenia.

171. Instrukcje bezpieczeństwa dotyczące kosy spalinowej

- Dla własnego bezpieczeństwa i bezpieczeństwa innych osób, przed użyciem urządzenia przeczytaj niniejszą instrukcję obsługi i zawarte w niej wskazówki dotyczące bezpieczeństwa. Proszę zachować instrukcję obsługi i zachowaj instrukcje bezpieczeństwa do późniejszego wykorzystania kaźde zastosowanie pod ręką.

- Przekazać instrukcję obsługi wraz z urządzeniem w przypadku zmiany właściciela.

- Osoby obsługujące urządzenie nie mogą znajdować się pod wpływem środków odurzających (np. alkoholu, narkotyków lub leków).

- Urządzenie należy obsługiwać wyłącznie w sposób zalecany i dostarczony przez producenta stan techniczny. Nieautoryzowane zmiany w urządzeniu wyłączają odpowiedzialność producenta za powstałe z tego powodu szkody.

- Używaj urządzenia wyłącznie przy świetle dziennym lub przy dobrym sztucznym oświetleniu.

- Używaj urządzenia wyłącznie przy suchej pogodzie. Trzymaj go z dala od deszczu i wilgoci. Dostanie się wody do urządzenia zwiększa ryzyko porażenia prądem.

- Wyłącz urządzenie i wyjmij baterię w następujących sytuacjach:

♦ jeśli urządzenie pozostanie bez nadzoru;
- przed sprawdzeniem, czyszczeniem lub wykonaniem jakichkolwiek innych prac na urządzeniu;
♦ jeśli urządzenie zacznie nadmiernie wibrować.

Przed użyciem

- Przed rozpoczęciem pracy należy zapoznać się z kosą spalinową, jej funkcjami i elementami sterującymi.

- Przed użyciem i po uderzeniu sprawdź urządzenie pod kątem oznak zużycia lub uszkodzeń.

- Nie używaj urządzenia, którego włącznik jest uszkodzony i nie można go już włączyć ani wyłączyć.

- Sprawdź, czy wszystkie nakrętki, śruby i wkręty są dokręcone, aby zapewnić bezpieczne działanie urządzenia.

- Nigdy nie używaj urządzenia z uszkodzonymi lub brakującymi częściami. Zleć ich naprawę lub w razie potrzeby wymianę wykwalifikowanemu specjaliście lub specjalistycznemu warsztatowi.

- Aby zmniejszyć ryzyko poważnych obrażeń, nigdy nie używaj drutu lub nici wzmocnionej metalem jako żyłki tnącej.

- Podczas pracy z urządzeniem lub na nim należy zawsze nosić solidne buty, długie spodnie i odpowiedni sprzęt ochrony osobistej (okulary ochronne, ochronniki słuchu, antypoślizgowe rękawice robocze itp.). Noszenie środków ochrony osobistej zmniejsza ryzyko obrażeń.

- Nie noś biżuterii ani luźnej odzieży, która mogłaby zostać wciągnięta przez podkaszarkę. Trzymaj długie włosy z dala od wrzeciona.

- Sprawdź obszar, w którym urządzenie jest używane i usuń kamienie oraz druty, które mogłyby zostać wciągnięte przez podkaszarkę, aby uniknąć zagrożenia dla ludzi przychodzi.

- Przed włączeniem kosy spalinowej usuń wszelkie narzędzia regulacyjne lub klucze. Narzędzie lub klucz znajdujące się w obracającej się części urządzenia może spowodować obrażenia Ołów.

Po wdrożeniu

- Nie używaj urządzenia, jeśli w bezpośrednim sąsiedztwie znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta.

- Przerwij pracę, jeśli zauważysz, że w pobliżu znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta.

- Zawsze trzymaj ręce i stopy z dala od obracającej się żyłki lub ostrza, zwłaszcza podczas włączania kosy spalinowej.

• Aby zabezpieczyć się przed obrażeniami, podczas włączania kosę należy zawsze trzymać równolegle do trawnika.
• Zawsze zachowuj bezpieczną odległość podczas procesu cięcia i nie sięgaj do obracającej się żyłki lub ostrza
• Unikaj nieprawidłowej postawy. Zadbaj o bezpieczeństwo

Przez cały czas stój i utrzymuj równowagę. Pozwala to lepiej kontrolować kosę w nieoczekiwanych sytuacjach i w szczególnie nachylonych miejscach.

• Nie pracuj kosą spalinową w środowisku wybuchowym zawierającym łatwopalne ciecze, gazy lub pyły. Kosa może wytworzyć iskry, które mogą spowodować zapalenie pyłu lub oparów.
• Zachowaj szczególnie ostrożność podczas chodzenia do tyłu. Istnieje ryzyko potknięcia się!
• Chodź tylko w tempie spacerowym.
• Przerywając pracę, nigdy nie pozostawiaj urządzenia bez nadzoru i przechowuj je w bezpiecznym miejscu.

Po użyciu

• Wyłącz urządzenie, wyjmij baterię, a następnie umieść urządzenie w bezpiecznym miejscu.
• Nie przechowuj urządzenia w zasięgu dzieci.
• Upewnij się, że szczeliny wentylacyjne urządzenia są wolne od zanieczyszczeń.
• Części zamienne muszą spełniać wymagania określone przez producenta.

Dlatego należy używać wyłącznie oryginalnych części zamiennych lub części zamiennych zatwierdzonych przez producenta. Podczas wymiany należy postępować zgodnie z dołączoną instrukcją montażu i wcześniej ją usunąć Bateria.

- Naprawy zlecać wyłącznie wykwalifikowanemu specjaliście lub specjalistycznemu warsztatowi.

172. Instrukcje bezpieczeństwa ładowarki

• Trzymaj ładowarkę z dala od deszczu i wilgoci. Dostanie się wody do ładowarki zwiększa ryzyko porażenia prądem.
• Utrzymuj ładowarkę w czystości. Istnieje ryzyko porażenia prądem wskutek zanieczyszczenia.
• Przed każdym użyciem sprawdź ładowarkę, kabel i wtyczkę. Nie używaj ładowarki, jeśli zauważysz jakiekolwiek uszkodzenia. Nie otwieraj samodzielnie ładowarki i zlecaj jej naprawę wyłącznie

wykwalifikowanemu personelowi specjalistycznemu i wyłącznie przy użyciu oryginalnych części zamiennych.

Uszkodzone ładowarki, kable i wtyczki zwiększają ryzyko porażenia prądem.

- Nie umieszczaj przedmiotów na ładowarce ani nie kładź jej na miękkich powierzchniach. Istnieje ryzyko pożaru.

- Zawsze sprawdzaj, czy napięcie sieciowe odpowiada napięciu wskazanemu na tabliczce znamionowej ładowarki.

- Nigdy nie używaj ładowarki, jeśli kabel, wtyczka lub samo urządzenie są uszkodzone na skutek czynników zewnętrznych. Zabierz ładowarkę do najbliższego specjalistycznego warsztatu.

- W żadnym wypadku nie otwieraj ładowarki. W przypadku awarii należy oddać go do specjalistycznego warsztatu.

173. Instrukcje bezpieczeństwa dotyczące akumulatorów litowo-jonowych

- Nie otwieraj akumulatora. Istnieje ryzyko zwarcia.

- Chronić akumulator przed wysoką temperaturą, np. B. także od ciągłego narażenia na światło słoneczne, ogień, wodę i wilgoć. Istnieje ryzyko eksplozji.

- Jeżeli akumulator jest uszkodzony lub niewłaściwie używany, mogą wydobywać się opary. Zapewnij świeże powietrze i w przypadku wystąpienia jakichkolwiek objawów skonsultuj się z lekarzem. Opary mogą podrażniać drogi oddechowe.

- W przypadku nieprawidłowego użytkowania może nastąpić wyciek płynu z akumulatora. Unikaj z nim kontaktu. W razie przypadkowego kontaktu spłukać wodą. Jeśli płyn dostanie się do oczu, należy zwrócić się o dodatkową pomoc lekarską. Wyciekający płyn z baterii może powodować podrażnienie skóry

lub spowodować oparzenia.

- Używaj wyłącznie oryginalnych baterii zgodnych z tabliczką znamionową elektronarzędzia określone napięcie. Podczas korzystania z innych baterii, takich jak imitacje, baterie regenerowane lub baterie innych producentów, istnieje ryzyko obrażeń i szkód materialnych w wyniku eksplozji baterii.

- Napięcie akumulatora musi odpowiadać napięciu ładowania akumulatora w ładowarce. W przeciwnym razie istnieje ryzyko pożaru i ekspłozji.

- Ładuj akumulatory wyłącznie ładowarkami zalecanymi przez producenta. Ładowarka przeznaczona do określonego typu akumulatora stwarza ryzyko pożaru, jeśli jest używana z innymi akumulatorami.

- Akumulator może zostać uszkodzony ostrymi przedmiotami, takimi jak gwoździe lub śrubokręty, lub siłą zewnętrzną. Może wystąpić wewnętrzne zwarcie, w wyniku czego akumulator może się spalić, dymić, eksplodować lub przegrzać.

174. Prezentacja

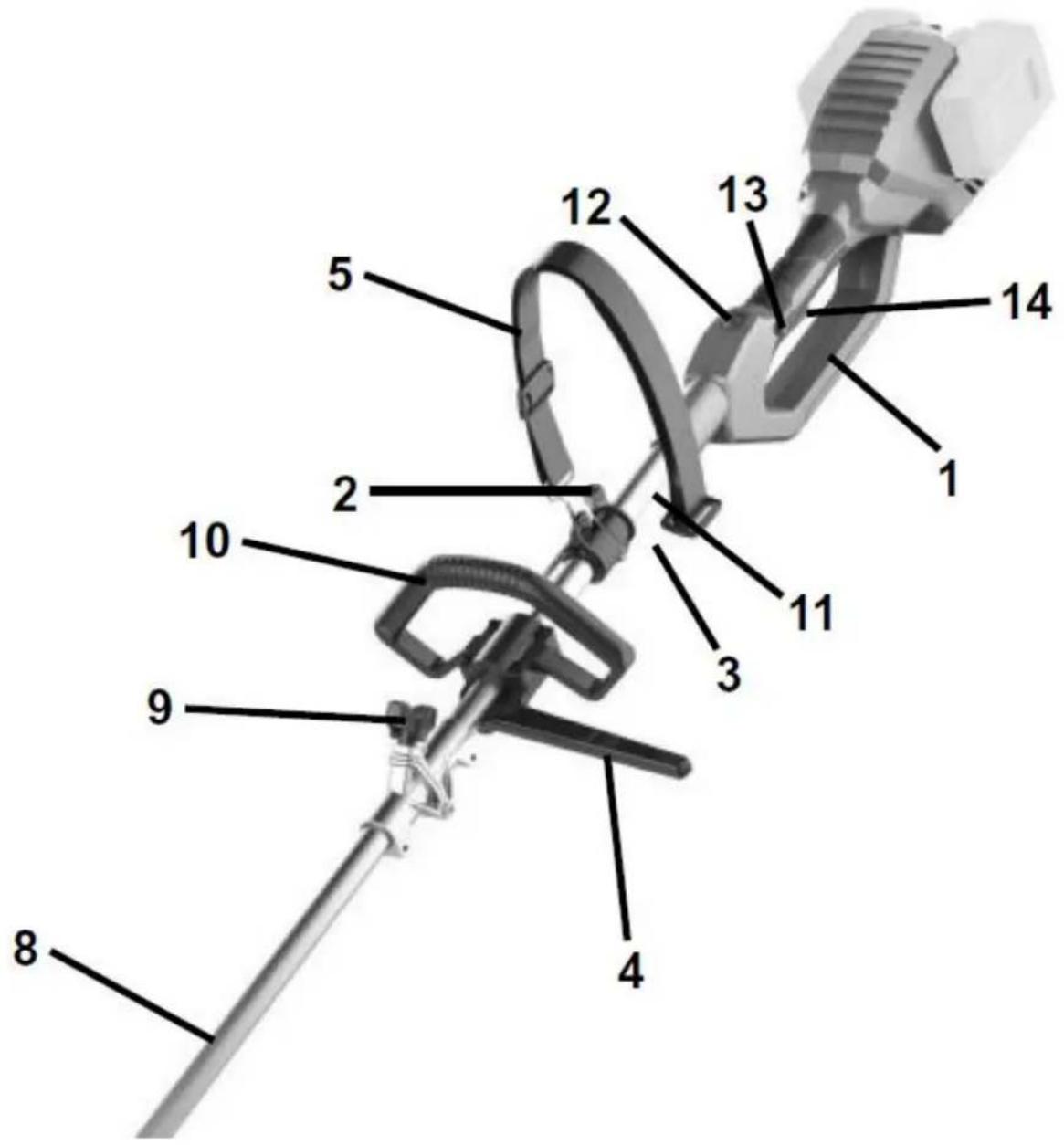

Rysunek 1: Kosiarka do krzaków – część górna

1. Uchwyt tylny 9. Złącze

2. Klucz nasadowy 10. Okrągły uchwyt

3. Klamra paska na ramię 11. Okrągły uchwyt

4. Dolna część okrągłej rączki 12. Przełącznik wyboru prędkości

5. Pasek na ramię 13. Wyłącznik bezpieczeństwa

6. Wał dolny 14. Włącznik/wyłącznik

Manual_FX-E2MS_Int24_rev2

6 7

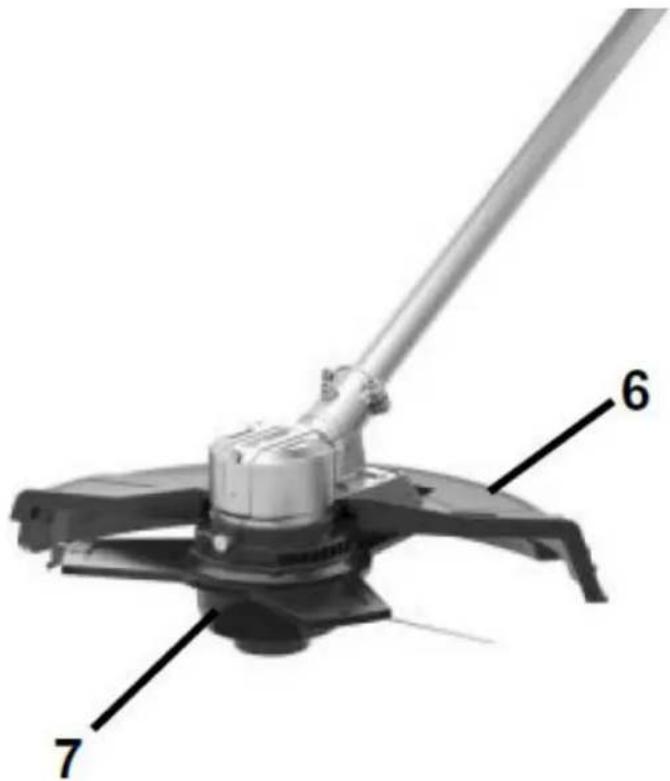

Rysunek 2: Kosiarka do krzaków – część dolna

1. Tarcza ochronna
2. Głowica gwintu

18 16 19 15 21 17 20

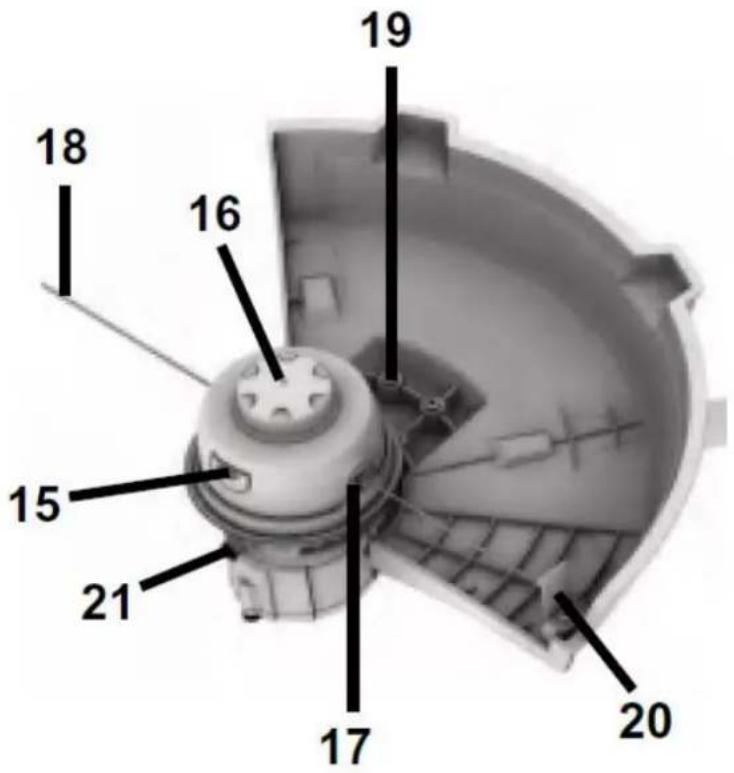

Rysunek 3: Głowica kosy wraz z główką gwintowaną (widok od dołu)

1. Odblokowanie osłony głowicy gwintowanej
2. Przycisk podawania nici
3. Oczko na nitkę
4. Gwint
5. Śruby Ostona ochronna 20. Nóż do nici21. Blokada głowicy kosy

22 23 24

Rysunek 4: Akcesoria montażowe

1. Kielich mocujący do ostrza 3-zębnego
2. Podkładka mocująca do ostrza 3-zębnego
3. Nakrętka do mocowania ostrza 3-zębnego

175. Montaż

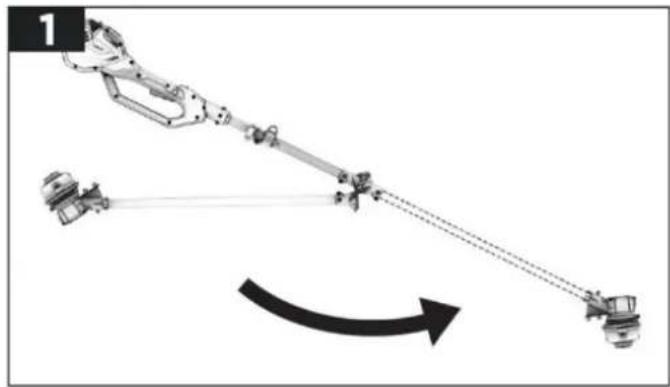

Połączenie wału górnego z wałem dolnym

- Rozłoż dolny wał, jak pokazano poniżej.

ACHTUNG!

- Wyrównaj dwa wały względem siebie, tak aby można było połączyć oba wały za pomocą śruby motylkowej. Mocno dokręć śrubę skrzydełkową, aby zapewnić bezpieczne połączenie.

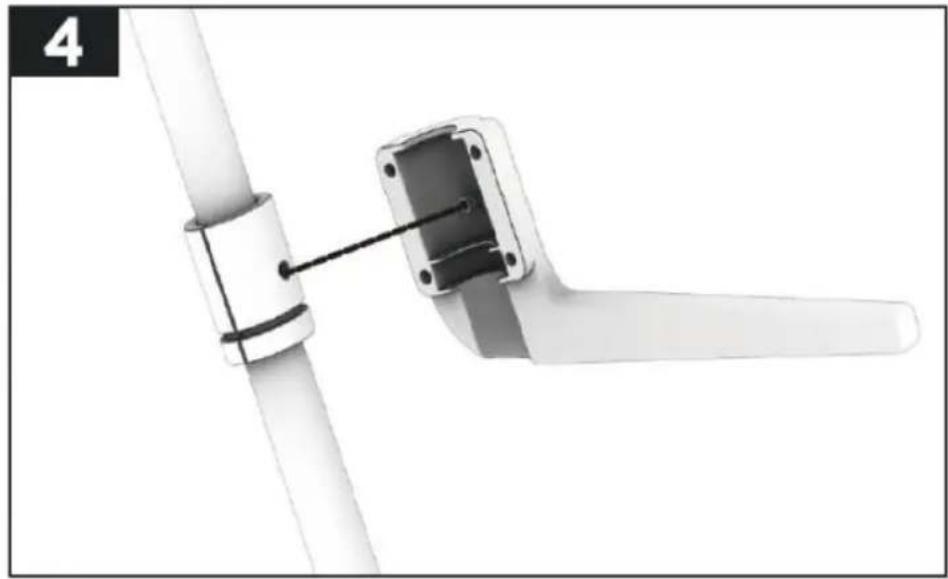

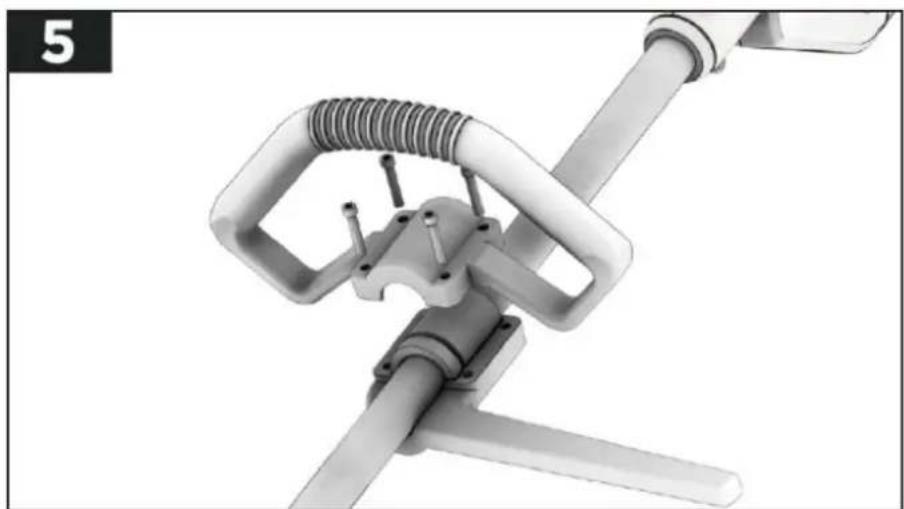

Uchwyt okrągły montażowy

Okrągły uchwyt mocowany do kosy spalinowej składa się z części górnej i dolnej.

- Przymocuj gumową tuleję do dolnej części okrągłego uchwytu, dopasowując otwór gumowej tulei do cylindra w dolnej części okrągłego uchwytu (patrz poniższy rysunek).

- Po połączeniu tulei gumowej z dolną częścią okrągłego uchwytu, zamocuj tę kombinację na górnym trzonku, wyrównując cylinder w dolnej części okrągłego uchwytu z otworem na górnym trzonku (patrz poniższy rysunek).

- Umieść górną część okrągłego uchwytu na górnym trzonku, a dolną część okrągłego uchwytu (patrz poniższy rysunek).

Upewnij się, że 4 otwory odpowiedniej części okrągłego uchwytu znajdują się naprzeciw siebie. Zamocuj okrągły uchwyt na górnym trzonku za pomocą śrub i odpowiedniego klucza imbusowego.

Montaż osłony ochronnej

• Odwróć urządzenie i umieść je na płaskiej powierzchni. Dopasuj ostone do głowicy kosy i zamocuj ją w sposób pokazany na poniższym rysunku.
• Włóż 4 dołączone śruby mocujące osłonę do dopasowanych otworów. Dokręć mocno śruby za pomocą łba Phillipsa. Sprawdź, czy urządzenie zabezpieczające jest prawidłowo zamontowane.

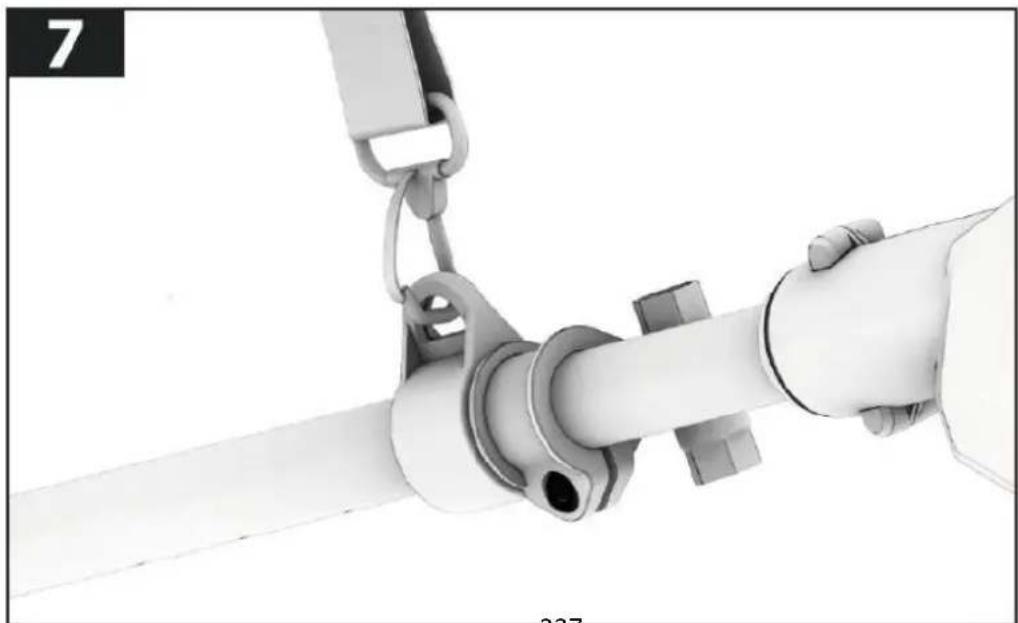

Instalowanie paska podwyższającego

Urządzenie jest wyposażone w pasek do noszenia, który ułatwi Ci pracę. Przymocuj pasek do noszenia do odpowiedniego wspornika na górnym trzonku (patrz ilustracja).

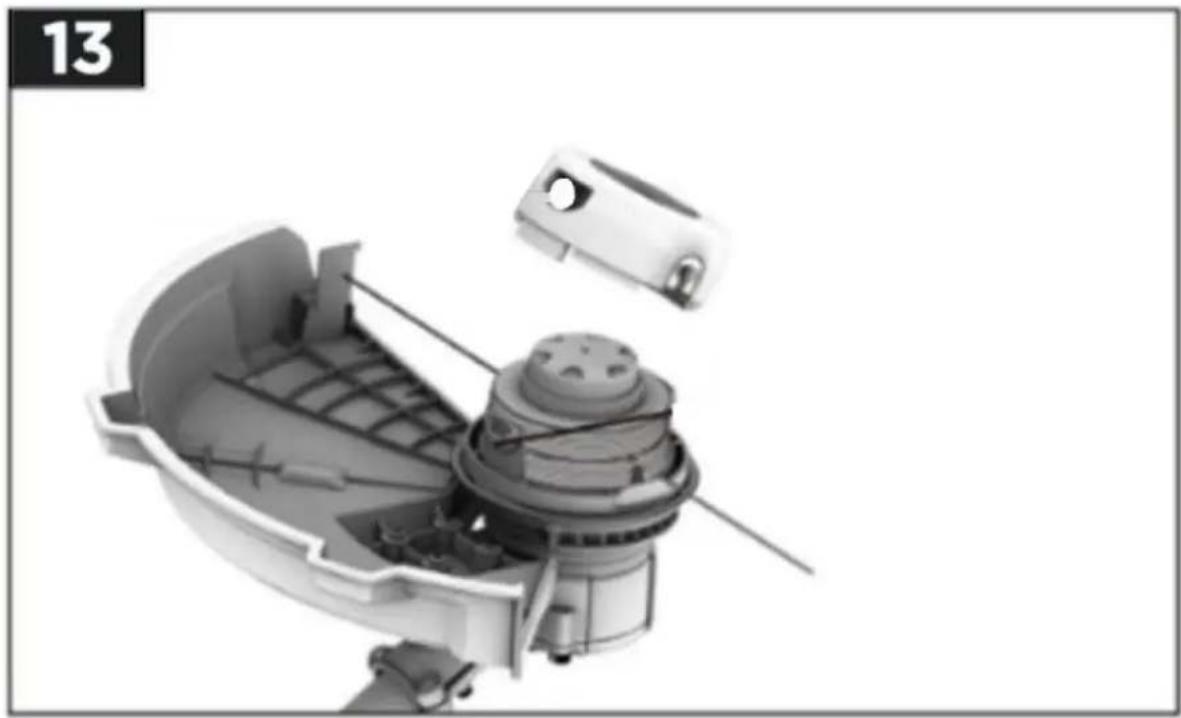

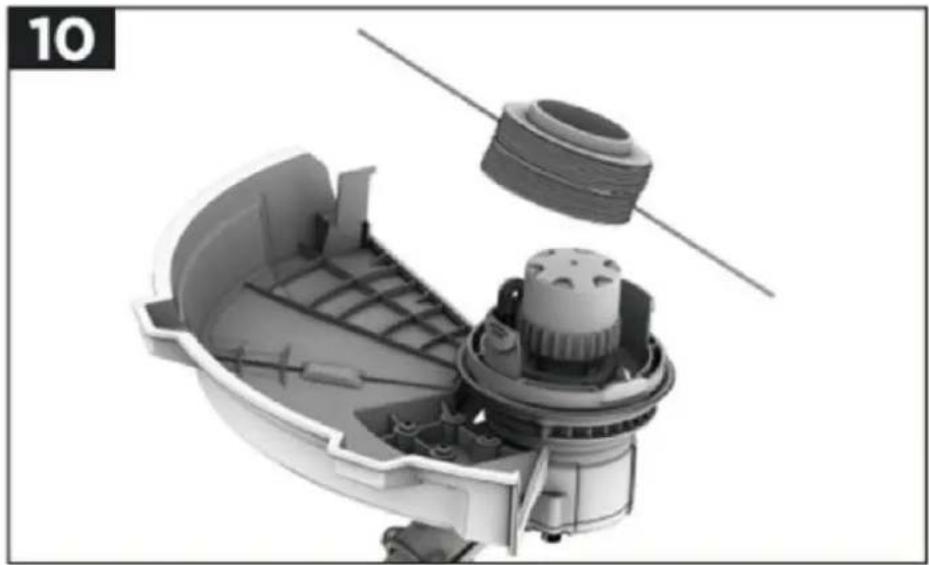

Montaż tarczy z 3 zębami

Aby zamontować ostrze 3-zębowe, należy najpierw zdjąć główkę gwintowaną z głowicy kosy, aby następnie zamontować ostrze 3-zębowe. Tutaj wykonaj następujące czynności:

Odwróć kosę i położ ją na płaskiej powierzchni. Następnie naciśnij i przytrzymaj przycisk zwalniający na osłonie główki nici i najpierw zdejmij osłonę (patrz poniższe ilustracje).

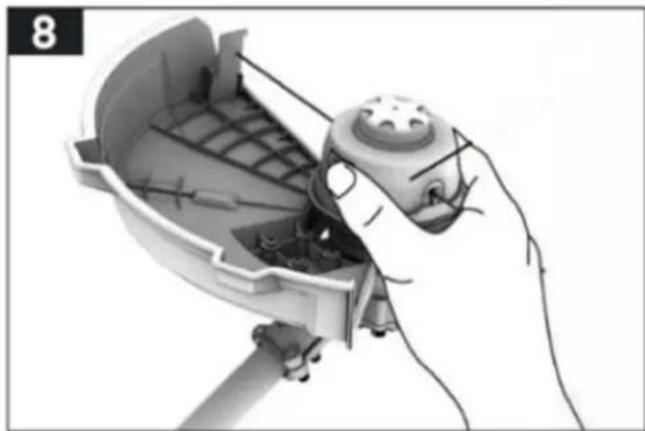

- Następnie wyjmij szpulkę z nicią (patrz poniższy rysunek).

- Aby zdjąć obudowę szpuli z żarnikiem, najpierw naciśnij przycisk blokujący, aby zapobiec dalszemu obracaniu się

obudowy w kierunku zgodnym z ruchem wskazówek zegara. Następnie obróć obudowę w kierunku przeciwnym do ruchu wskazówek zegara i zdejmij obudowę cewki (patrz poniższy rysunek).

• Teraz zdejmij zabezpieczenie z 3-zębnego ostrza, a następnie założ ostrze na głowicę kosy, jak pokazano poniżej.

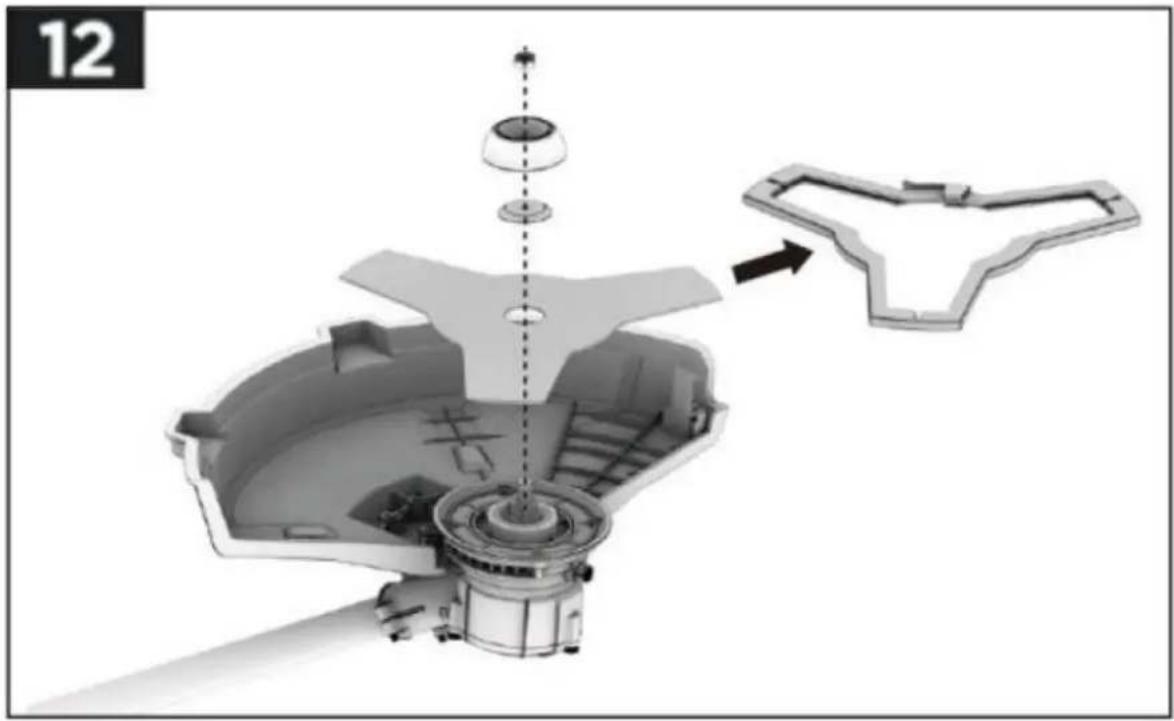

- Najpierw nałoż tarczę mocującą na ostrze z 3 zębami, następnie na nią dzwonek mocujący, a następnie przymocuj wszystko mocno do głowicy kosy za pomocą nakrętki (patrz poniższa ilustracja).

Instalowanie główki gwintu

Aby ponownie zamontować główkę nici na głowicy kosy, należy najpierw zdjąć ostrze 3-zębowe. Teraz postępuj w odwrotnej kolejności do demontażu główki gwintowanej (patrz montaż ostrza 3-zębnego. Najpierw założ obudowę na wrzeciono). Ponownie naciśnij przycisk blokady, aby zapobiec obracaniu się wrzeciona i dokręć obudowę głowicy gwintowanej na głowicy kosy, obracając ją w kierunku zgodnym z ruchem wskazówek zegara. Następnie włóż szpulę z żarnikiem do obudowy. Na koniec zamknij pokrywę bębenka. Upewnij się, że otwór na przyciski zwalniające na pokrywie obudowy znajduje się dokładnie nad przyciskami zwalniającymi i że przed zablokowaniem pokrywy przełożyłeś końca nici przez odpowiednie oczka.

Po zablokowaniu przycisków na pokrywie obudowy słychać „kliknięcie” (patrz poniższy rysunek).

176. Praca z kosą spalinową

Przed startem

• Upewnij się, że wyłącznik znajduje się w pozycji wyłączonej i odłącz akumulator od urządzenia.
• Sprawdź ogólny stan urządzenia. Sprawdź osłonę, przełącznik i kabel pod kątem poluzowanych śrub, nieprawidłowego mocowania, uszkodzonych części i wszelkich innych warunków, które mogą mieć wpływ na bezpieczną pracę. Jeśli podczas pracy wystąpią nietypowe dźwięki lub wibracje, należy natychmiast wyłączyć urządzenie i zlecić naprawę wykwalifikowanemu specjaliście.
• Upewnij się, że stoisz na płaskiej powierzchni i masz bezpieczną stopę.
• Sprawdź, czy nić dotyka lub wystaje poza krawędź osłony.
• Przed każdym użyciem sprawdź ostrze z 3 zębami. Nigdy nie używaj tępych, popękanych lub uszkodzonych ostrzy.
• Pasek na ramię należy ułożyć tak, aby opierał się po jednej stronie barku (patrz poniższa ilustracja. W razie zagrożenia można go szybko zdjąć z ciała).

Manual_FX-E2MS_Int24_rev2

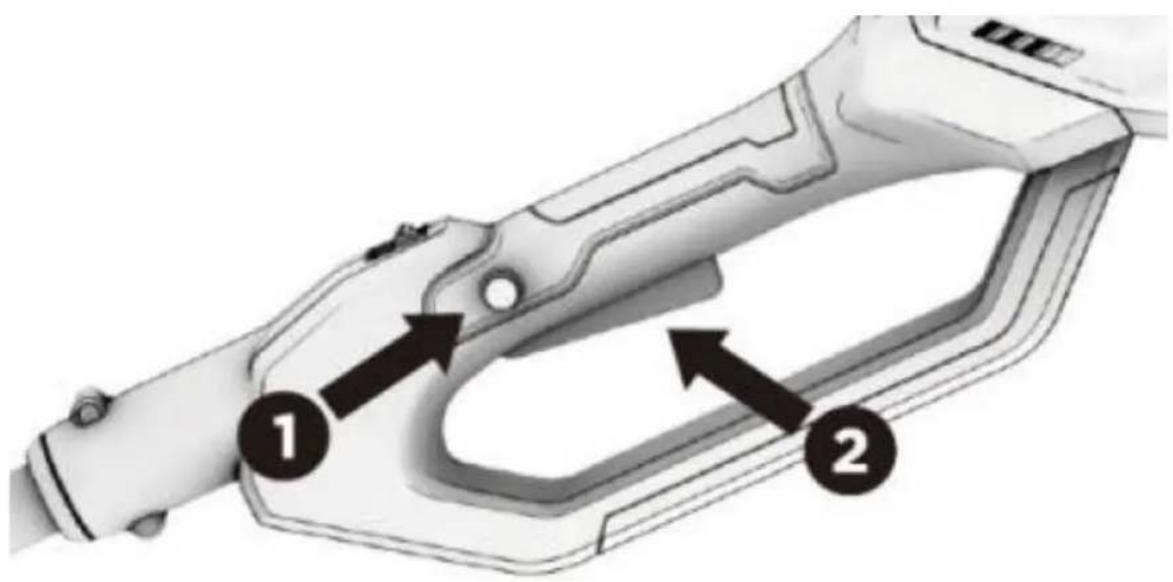

Uruchomienie kosy spalinowej

Aby uruchomić Sense, najpierw naciśnij wyłącznik bezpieczeństwa i przytrzymaj go, aby móc uruchomić włącznik/wyłącznik (patrz poniższy rysunek). Po uruchomieniu kosy można zwolnić wyłącznik bezpieczeństwa

177. Zatrzymanie kosy spalinowej

• Wystarczy zwolnić włącznik/wyłącznik.
  • Kosa zatrzymuje się całkowicie po kilku sekundach.
• Ze względów bezpieczeństwa należy wyjąć baterię z urządzenia.

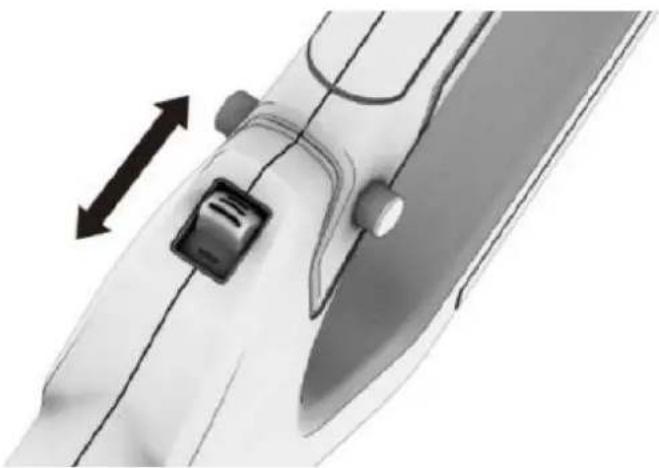

178. Zmienne ustawienie prędkości

Aby ustawić zmienną prędkość, należy najpierw włączyć kosę spalinową. Następnie obróć regulator prędkości do przodu lub do tyłu, aby dostosować prędkość według potrzeb (patrz poniższy rysunek). Można wybrać jedną z dwóch prędkości (I lub II). Do lekkich prac zalecamy ustawienie mniejszej prędkości, wydłuży to czas pracy kosy spalinowej.

179. Przycinanie/koszenie trawy

WAŻNE!

Należy uważać, aby nie przeciążyć podkaszarki. Przeciążenie wykaszarki może spowodować uszkodzenie silnika. Aby uniknąć przeciążenia, długą lub trudną trawę należy kosić etapami, wykonując kilka pojedynczych cięć. Upewnij się, że obracające się części nie wbijają się w ziemię, ponieważ spowoduje to szybsze zużycie elementów tnących i może uszkodzić wrzeciono i silnik kosy.

• Aby przyciąć, zamontuj głowicę żyłkową.
• Sprawdź wcześniej, czy na szpulce jest jeszcze wystarczająca ilość nici.
• Włóż baterię.

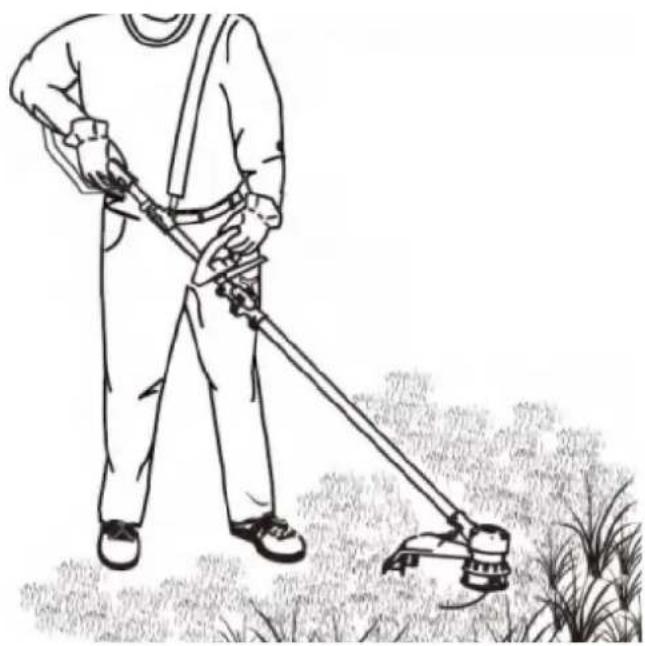

• Trzymaj kosę spalinową obiema rękami, jedną ręką za tylny uchwyt, a drugą za okrągły uchwyt.
• Położ kosę na twardym i bezpiecznym podłożu. Dopiero wtedy uruchom silnik.
• Trzymaj mocno oba uchwyty i poruszaj się powoli i równomiernie, zataczając się z boku na bok.
• Nie używaj siły na kosę spalinową. Przetnij końcówką nici.

- Po zakończeniu zatrzymaj maszynkę i wyjmij akumulator.

180. Użyj automatycznego pisania

Głowica nici wyposażona jest w przycisk podawania nici, który umożliwia przesuwanie nici bez zatrzymywania silnika.

• Włącz podkaszarkę do trawy.

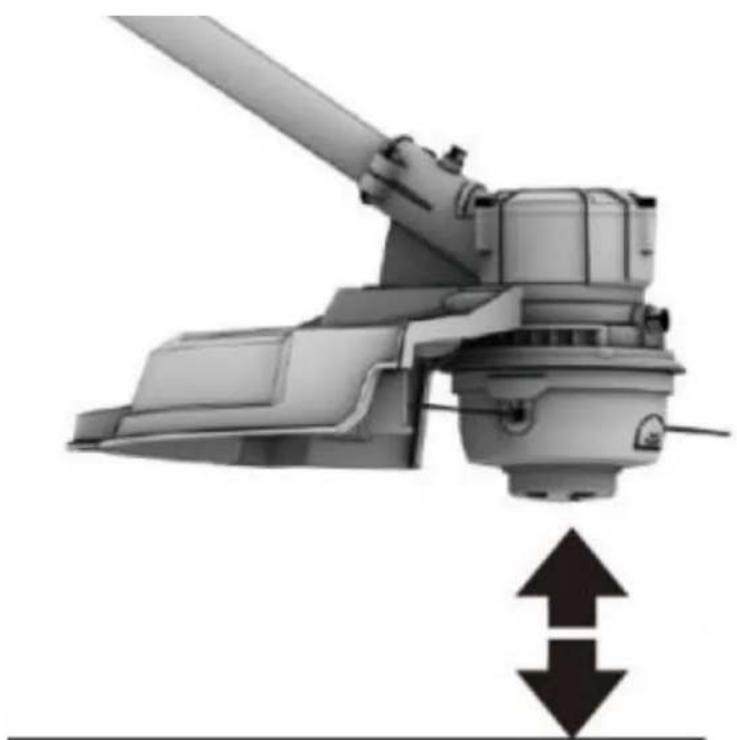

• Lekko dotknij przycisku podawania nici o ziemię, jak pokazano poniżej.

• Nić jest przesuwana po każdym naciśnięciu przycisku.
  UWAGA: Jeżeli zostanie wciągnięta zbyt duża ilość nici, obcinacz nici w osłonie ochronnej przytnie ją na odpowiednią długość.
• Jeśli nić nie zostanie prawidłowo odcięta, szpulka może się zapłątać. W takim przypadku należy wyjąć szpulę i przewinąć żyłkę (patrz Nawijanie nowej żyłki).
• Jeśli na szpulce jest za mało nici, może nie być możliwe podanie nici przez automatyczny mechanizm gwintowania. W takim przypadku należy wyłączyć urządzenie i postępować zgodnie z poniższym rozdziałem.

181. Ręczne podawanie nici

Wyłącz kosę spalinową i wyjmij akumulator. Aby ręcznie podać nić, naciśnij przycisk podawania nici i jednocześnie delikatnie wyciągnij nić, aż nitka będzie wystarczająco długa, aby dosięgnąć obcinacza nici (patrz poniższy rysunek).

182. Zalety brzeszczotu 3-zębowego

• Przed użyciem sprawdź, czy ostrze 3-zębowe jest prawidłowo zamontowane.
• Zainstaluj baterię.
• Trzymaj mocno kosę spalinową obiema rękami, jedną ręką za tylny uchwyt, a drugą za przedni okrągły uchwyt. Stań na twardej i bezpiecznej powierzchni.
• Uruchom kosę spalinową.
• Trzymaj mocno oba uchwyty i poruszaj się powoli i równomiernie. Aby wyciąć zarośla i zarośla, opuść obrotowe ostrze z 3 zębami na roślinność, aby ją oddzielić.
• Aby ściąć młode drzewa lub trawę, przesuń kosę spalinową blisko ziemi, tak jak podczas przycinania trawy (kołysając się w lewo i prawo).
• Podczas przecinania grubych zarośli lub zarośli zanurz ostrze od góry.
• UWAGA: Nie używaj siły podczas obsługi kosy spalinowej.
• Zatrzymaj kosę spalinową po zakończeniu. Wyjmij baterię.

183. Notatki robocze

Uwaga:

Im wyżej zespół tnący znajduje się nad ziemią, tym większe jest ryzyko obrażeń spowodowanych odrzuceniem ścinków na bok. Zawsze staraj się trzymać tarczę ochronną tuż nad ziemią!

Nie próbuj ciąć drewna o większej średnicy. Ostrze z 3 zębami może się utknąć lub cała kosa może zostać szarpnięta do przodu. Może to spowodować uszkodzenie ostrza lub kosy lub utratę kontroli nad kosą, co może skutkować obrażeniami.

Niewłaściwe użycie ostrza może spowodować jego pęknięcie, odpryski lub złamanie. Tutaj również istnieje duże ryzyko kontuzji.

Wyrzucone części mogą poważnie zranić operatora lub osoby postronne. Aby zmniejszyć ryzyko obrażeń, ważne jest podjęcie następujących środków ostrożności:

• Unikaj kontaktu z twardymi lub stałymi ciałami obcymi, takimi jak skały, kamienie lub kawałki metalu.
• Nigdy nie tnij drewna ani krzewów o średnicy pnia większej niż 2 cm.
• Sprawdzaj nóż w krótkich, regularnych odstępach czasu pod kątem oznak uszkodzeń.
• Nie kontynuować pracy z uszkodzonym nożem.
• Regularnie ostrz nóż (jeśli stał się zauważalnie stępiony.
• Nie trzymaj zespołu tnącego wyżej niż kolana. Może to szybko doprowadzić do utraty kontroli.

184. Załóż nowy wątek

Uwaga: Należy używać wyłącznie żyłki o średnicy 0,08 cala / 2 mm. Użycie żyłki o innej średnicy może doprowadzić do uszkodzenia podkaszarki.

• Wyjmij szpule w sposób opisany powyżej.
• Usuń pozostałą starą nić ze szpulki.
• Weź nową nić o długości około 2,5 m.

Włóż małą część nici do jednego z otworów w górnej części szpulki i nawiń około połowy nici w kierunku wskazanym przez strzałki na górze szpulki.

Następnie przeprowadź pozostałą drugą połowę przez wglębienie w dolnej części szpulki i nawiń nić tak, aby na końcu wystarczyło jej do przewleczenia jej przez drugi górny otwór (patrz poniższe ilustracje).

MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO2O MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MAB CO10 MABCO

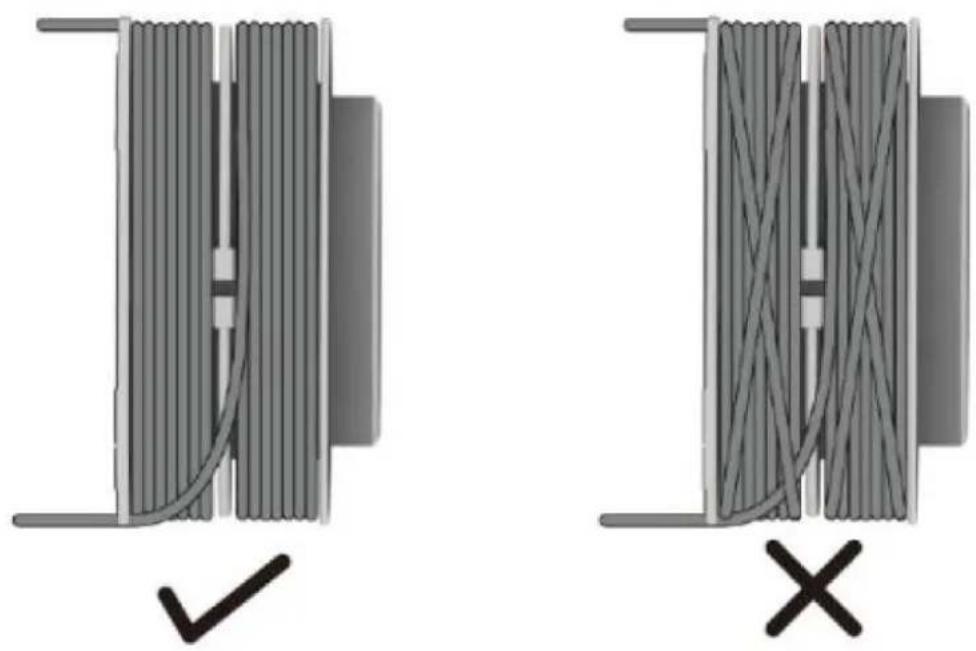

- Upewnij się, że nić jest starannie nawinięta. W przeciwnym razie wątek może zostać uchwycony podczas korzystania z funkcji automatycznego pisania (patrz poniższy rysunek)

• Nie przepelniaj cewki! Po nawinięciu nici pomiędzy nicią a zewnętrzną krawędzią szpuli powinno pozostać co najmniej 6 mm (1/4 cala) przestrzeni.

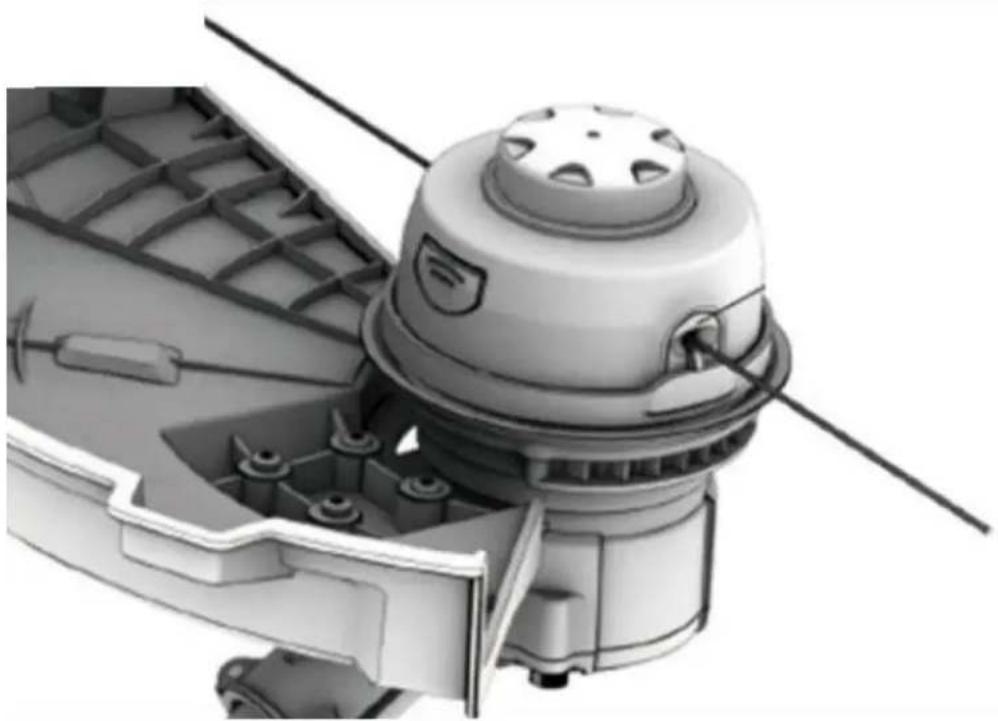

• Następnie ponownie włóż cewkę. Przewlecz końca nowej nici przez oczka i wyciągnij nić, aż dotknie ostrza na osłonie ochronnej.

185. Konserwacja i pielęgnacja

Uwaga: przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu należy wyjąć akumulator z urządzenia

Nie stosować wody ani płynnych środków czyszczących.

• Usuń brud i kurz z obudowy za pomocą szczotki lub suchej szmatki.
• Usuń resztki trawy ze spodu kosy spalinowej.
• Utrzymuj styki akumulatora i urządzenia w czystości i wolne od kurzu.

186. Sprzedaż

OSTRZEŻENIE!

Przed wyrzuceniem starego elektronarzędzia należy uniemożliwić jego użycie:

• elektronarzędzia zasilane sieciowo po wyjęciu wtyczki przyłączeniowej,
• elektronarzędzi zasilanych akumulatorowo poprzez wyjęcie akumulatora.

Tylko dla krajów UE

Nie wyrzucaj elektronarzędzi do śmieci domowych! Zgodnie z Dyrektywą Europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej implementacją do prawa krajowego, zużyty sprzęt elektryczny należy zbierać selektywnie i poddawać recyklingowi w sposób przyjazny dla środowiska. Odzysk surowców zamiast utylizacji odpadów. Urządzenie, akcesoria i

opakowanie należy poddać recyklingowi w sposób przyjazny dla środowiska. Części plastikowe są przeznaczone do sortowania i recyklingu.

OSTRZEŻENIE!

Nie wrzucaj akumulatorów/baterii do śmieci domowych, do ognia lub do wody. Nie otwieraj starych baterii. Akumulatory/baterie należy zbierać, poddawać recyklingowi lub utylizować w sposób przyjazny dla środowiska.

Tylko dla krajów UE: Zgodnie z dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie należy poddać recyklingowi.

UWAGA

Aby uzyskać informacje na temat możliwości utylizacji, należy skontaktować się z gminą/miastem.

Recykling surowców zamiast utylizacji odpadów.

1. Dane techniczne

Kosiarka akumulatorowa 40V	FX-E2MS
obrotów na minutę	Od 4500 obr./min do 6000 obr./min
Obszar roboczy Fadenkop Obszar roboczy Tarcza 3-zębowa	350 mm255 mm
Grubość ostrza 3-zębowego	1,4 mm
Bardziej miarowe Poziom mocy akustycznej	81 ( LpA ) tward
Gwarantowane Poziom mocy akustycznej	91,2 ( LwA ) tward
grubość nici	2mm
Waga (bez akumulatora)	4,55 kg

188. Deklaracja zgodności UE / Deklaracja Konformizm

Producent/Wytwórca FUXTEC GmbH

Kappstrasse 69, 71083 Herrenberga Niemcy / Niemcy

Telefon: [phone]

Faks: [phone]

E-mail: [e-mail] Sieć: www.fuxtec.de

Charakterystyka / nazwa

40V Akku Motorsense / E 2 40 V Podkaszarka

Wytyczne WE / WE dyrektywa 2006 / 42 / WE

2014/30/UE

2000/14/WE

Obowiązujące standardy/obowiązujące standardy

EN 60335-1:2012+A11+A13+A1+A14+A2+A15

EN 62233:2008

EN 50636-2-100:2014

EN ISO 11806-1:2022

EN IEC 55014-1:2021 EN IEC 55014-2:2021

Oświadczamy, że w/w maszyna jest przedmiotem Twój Projekt w wersji, którą wprowadziliśmy na rynek podstawowy Wymagania dotyczące bezpieczeństwa i zdrowia osób wymienionych Dyrektywa WE są równoważne.

Niniejszym oświadczamy, że wyżej wymieniona maszyna spełnia wymagania niezbędny wymagania bezpieczeństwa i ochrony zdrowia zawarte w wyżej wymienionych dyrektywach WE. Każdy manipulacja lub zmiana maszyny nie będąca wyraźnie autoryzowana przez nas z góry czyni niniejszy dokument nieważnym i próżnia.

Aufbewahrung der technischen Unterlagen: FUXTEC GmbH • Ulica Kappska 69 • 71083 Herrenberg • Niemcy, L. Zirkler, Zarządzanie majątkiem

Herrenberga, 01.12.2024

C. Jille
