GEBRUIKSAANWIJZING FX-E2MS Fuxtec

1. Introductie en veiligheid.... 172
2. Gebruik en omgang met het elektrisch gereedschap 174
3. Gebruik en omgang met het accugereedschap.... 175
4. Veiligheidsinstructies voor de bosmaaier 175
5. Veiligheidsinstructies voor de oplader.... 177
6. Veiligheidsinstructies voor Li-ion-batterijen 178
7. Presentatie 179
8. Montage 182
9. Werken met de bosmaaier.... 188
10. De bosmaaier stoppen 190
11. Variabele snelheidsinstelling.... 190

1. Gras trimmen/maaien 190
2. Gebruik het automatische typen.... 191
3. Handmatige draadaanvoer.... 192
4. Voordelen van het 3-tands mes 192
5. Werknotities.... 193

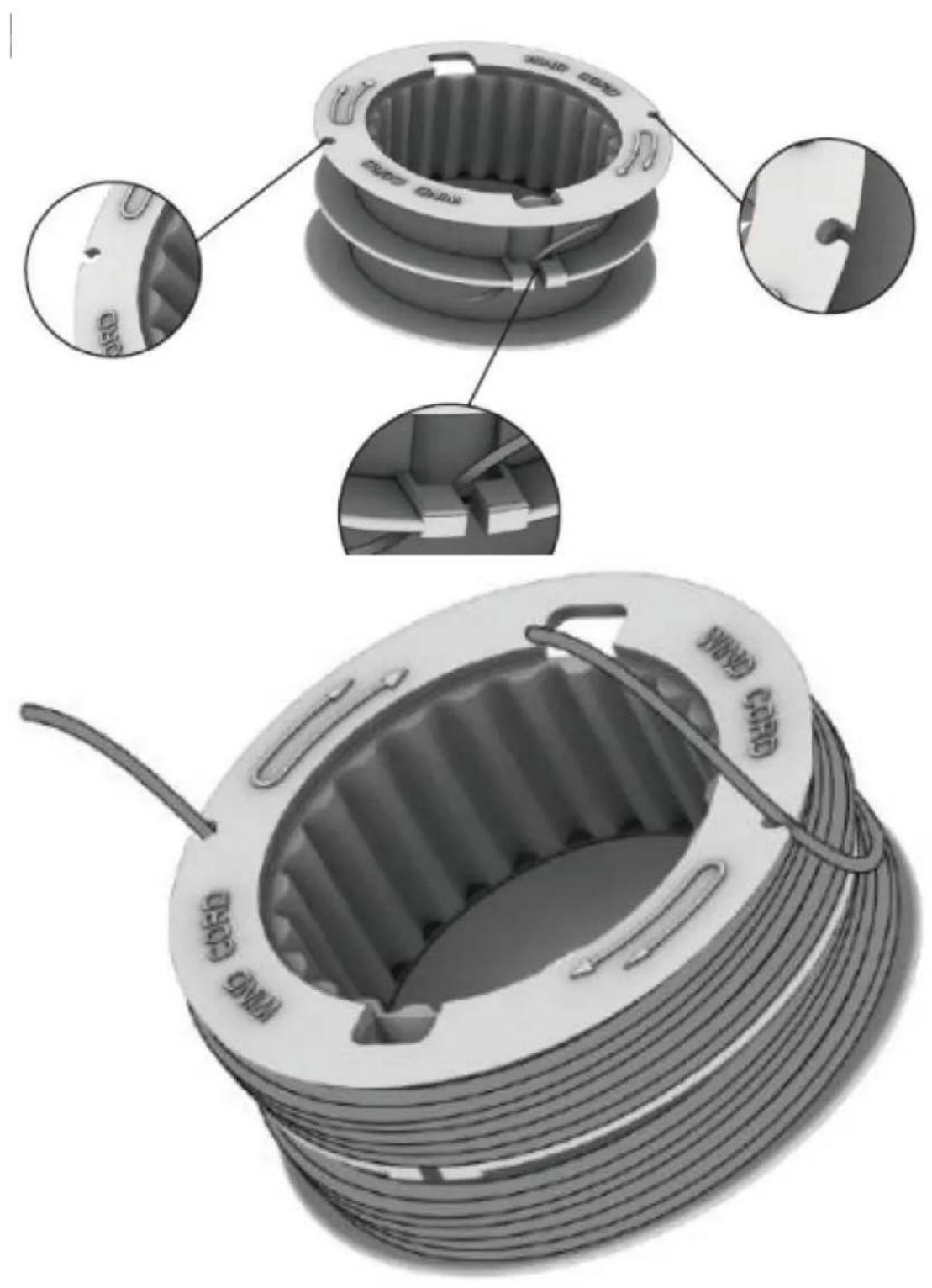

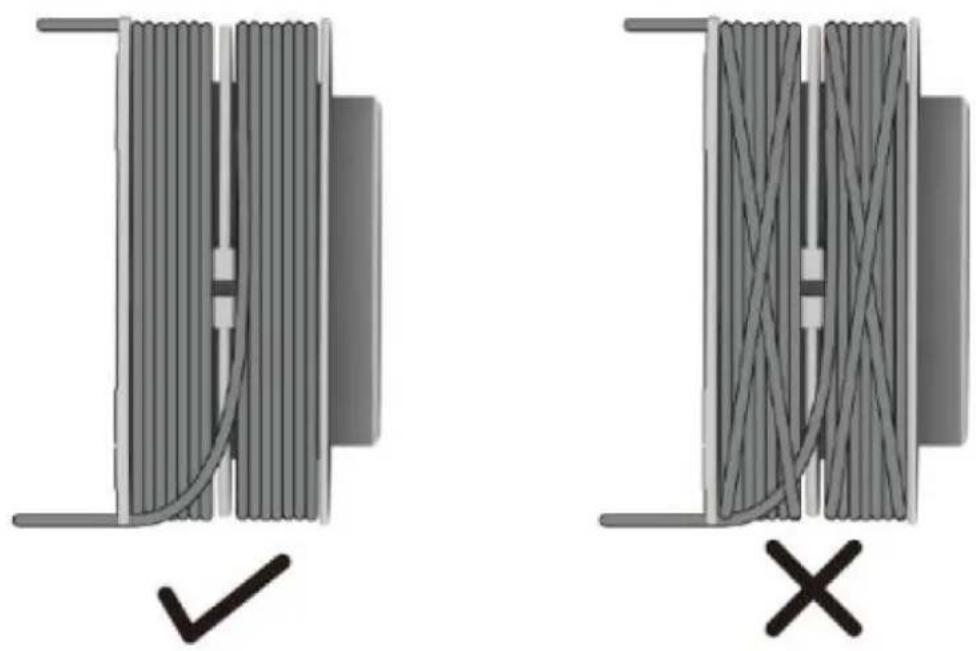

6. Wind een nieuwe draad op.... 193
7. Onderhoud en verzorging 196
8. Beschikbaarheid 196
9. Technische gegevens.... 197
10. EU conformiteitsverklaring / Verklaring van Overeenstemming 198

SVENSK VERSION....199

126. Introductie en veiligheid

Laat nooit kinderen of iemand die niet bekend is met deze instructies het tuingereedschap gebruiken. Er moet toezicht worden gehouden op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen.

Beoogd gebruik

Dit tuingereedschap is bedoeld voor het trimmen en maaien van gazonranden en kleiner gras Grasvelden op privéterreinen. Het is niet geschikt om te trimmen

Struiken, hagen en heesters. Het apparaat voldoet aan de instructies in deze gebruiksaanwijzing de verstrekte beschrijvingen en veiligheidsinstructies te gebruiken. Elk ander gebruik is niet bedoeld. Bij onjuist gebruik vervalt de garantie en wijst de fabrikant elke verantwoordelijkheid af. De gebruiker is aansprakelijk voor eventuele schade aan derden en hun eigendommen. Gebruik het apparaat uitsluitend in de door de fabrikant gespecificeerde en geleverde technische staat.

Eigenmachtige wijzigingen aan het apparaat sluiten de aansprakelijkheid van de fabrikant voor eventuele daaruit voortvloeiende schade uit.

Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING!

Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de veiligheidswaarschuwingen en -instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle veiligheidswaarschuwingen en instructies voor toekomstig gebruik.

De term elektrisch gereedschap die in de veiligheidsinstructies wordt gebruikt, heeft betrekking op elektrisch gereedschap dat op netvoeding werkt (met netsnoer) en op elektrisch gereedschap dat op batterijen werkt (zonder netsnoer).

Werkzekerheid

- Houd uw werkplek schoon en goed verlicht. Rommel of onverlichte werkplekken kunnen tot ongelukken leiden.

- Werk niet met het elektrische gereedschap in een explosieve omgeving die brandbare vloeistoffen, gassen of stof bevat. Elektrisch gereedschap produceert vonken die het stof of de dampen kunnen doen ontbranden.

- Houd kinderen en andere mensen uit de buurt tijdens het gebruik van het elektrische gereedschap. Als u afgeleid raakt, kunt u de controle over het apparaat verliezen.

Elektrische veiligheid

- De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier worden gewijzigd. Gebruik geen adapterstekkers met geaard elektrisch gereedschap. Ongewijzigde stekkers en bijpassende stopcontacten verminderen dit Risico op elektrische schokken.

- Vermijd fysiek contact met geaarde oppervlakken zoals leidingen, verwarmingstoestellen, fornuizen en koelkasten. Er is een verhoogd risico op een elektrische schok als uw lichaam geaard is.

- Houd elektrisch gereedschap uit de buurt van regen of vocht. Als er water in een elektrisch gereedschap terechtkomt, vergroot dit het risico op een elektrische schok.

- Gebruik het snoer niet voor andere doeleinden om het elektrisch gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te halen. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde kabels vergroten het risico op een elektrische schok.

- Wanneer u buitenshuis met elektrisch gereedschap werkt, gebruik dan alleen verlengkabels die geschikt zijn voor gebruik buitenshuis. De toepassing van één voor buitengebruik Het gebruik van een geschikt verlengsnoer vermindert het risico op een elektrische schok.

- Wanneer u buitenshuis met elektrisch gereedschap werkt, gebruik dan alleen verlengkabels die geschikt zijn voor gebruik buitenshuis. De toepassing van één voor buitengebruik Het gebruik van een geschikt verlengsnoer vermindert het risico op een elektrische schok.

Veiligheid van mensen

- Wees oplettend, let op wat u doet en ga verstandig te werk met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van het elektrische gereedschap kan tot ernstig letsel leiden.

- Draag altijd persoonlijke beschermingsmiddelen en een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen, zoals een stofmasker, antislipveiligheidsschoenen, veiligheidshelm of gehoorbescherming, afhankelijk van de situatie vermindert, afhankelijk van het type en gebruik van het elektrische gereedschap, het risico op verwondingen.

- Voorkom onbedoeld opstarten. Zorg ervoor dat het elektrische gereedschap is uitgeschakeld voordat u het op de voeding en/of accu aansluit, oppakt of draagt. Als u uw vinger vasthoudt terwijl u het elektrisch gereedschap draagt op de schakelaar of het aansluiten van het apparaat op het lichtnet terwijl het is ingeschakeld, kan dit tot ongelukken leiden.

- Verwijder alle afstelgereedschappen of sleutels voordat u het elektrisch gereedschap inschakelt. Een gereedschap of sleutel die zich in een roterend deel van het apparaat bevindt, kan schade veroorzaken tot blessures leiden.

- Vermijd een abnormale houding. Houd het veilig Blijf te allen tijde in evenwicht. Hierdoor heeft u in onverwachte situaties een betere controle over het elektrisch gereedschap.

- Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.

127. Gebruik en omgang met het elektrisch gereedschap

- Overbelast het apparaat niet. Gebruik voor uw werk het aangewezen elektrische gereedschap. Met het juiste elektrische gereedschap kunt u binnen het aangegeven prestatiebereik beter en veiliger werken.

- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

- Koppel het apparaat los en/of verwijder de batterij voordat u aanpassingen aan het apparaat uitvoert, accessoires verwisselt of het apparaat opbergt. Deze voorzorgsmaatregel voorkomt dat het elektrisch gereedschap onbedoeld wordt gestart.

- Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat niemand het apparaat gebruiken die niet bekend is met het apparaat of met deze instructies heb niet gelezen. Elektrisch gereedschap is gevaarlijk als het door onervaren mensen wordt gebruikt.

- Onderhoud elektrisch gereedschap zorgvuldig. Controleer of bewegende delen goed werken en niet vastlopen, of onderdelen zodanig kapot of beschadigd zijn dat de werking van de elektrisch gereedschap is beschadigd. Laat beschadigde onderdelen repareren voordat u het apparaat gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.

- Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschappen met scherpe snijkanten lopen minder snel vast en zijn lichter leiden.

- Gebruik elektrisch gereedschap, accessoires, toepassingsgereedschappen enz. volgens deze instructies. Houd rekening met de werkomstandigheden en de uit te voeren activiteit. Het gebruik van elektrisch gereedschap voor andere dan de beoogde toepassingen kan resulteren in leiden tot gevaarlijke situaties.

128. Gebruik en omgang met het accugereedschap

• Laad de batterijen alleen op met opladers die door de fabrikant worden aanbevolen. Een oplader die voor een specifiek type accu is ontworpen, veroorzaakt brandgevaar bij gebruik met andere accu's.
• Gebruik in elektrisch gereedschap alleen de daarvoor bestemde accu's. Het gebruik van andere batterijen kan leiden tot letsel en brandgevaar.
• Houd de ongebruikte batterij uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Een kortsluiting tussen de batterijcontacten kan brandwonden of resulteren in brand.
• Bij verkeerd gebruik kan er vloeistof uit de batterij lekken. Vermijd contact ermee. In geval van accidenteel contact, afspoelen met water. Als de vloeistof in uw ogen terechtkomt, dient u aanvullende medische hulp in te roepen. Lekkende batterijvloeistof kan huidirritatie veroorzaken of brandwonden veroorzaken.

129. Veiligheidsinstructies voor de bosmaaier

• Lees voor uw veiligheid en de veiligheid van anderen deze gebruiksaanwijzing en de bijbehorende veiligheidsinstructies voordat u het apparaat gebruikt. Bewaar de gebruiksaanwijzing en Bewaar uw veiligheidsinstructies veilig voor later gebruik elk gebruik bij de hand.
• Geef bij verandering van eigenaar de gebruiksaanwijzing mee met het apparaat.
• Personen die het apparaat bedienen mogen niet onder invloed zijn van bedwelmende middelen (bijvoorbeeld alcohol, drugs of medicijnen).
• Bedien het apparaat uitsluitend op de door de fabrikant voorgeschreven en geleverde wijze technische staat. Eigenmachtige wijzigingen aan het apparaat sluiten de aansprakelijkheid van de fabrikant voor eventuele daaruit voortvloeiende schade uit.
• Gebruik het apparaat alleen bij daglicht of bij goed kunstlicht.
• Gebruik het apparaat alleen bij droge weersomstandigheden. Houd het uit de buurt van regen of nat. Als er water in het apparaat komt, vergroot het risico op een elektrische schok.
• Schakel het apparaat uit en verwijder de batterij onder de volgende omstandigheden:

- als het apparaat onbeheerd wordt achtergelaten;

♦voordat u het apparaat controleert, schoonmaakt of andere werkzaamheden uitvoert;

- als het apparaat overmatig begint te trillen.

Voor gebruik

• Maak uzelf, voordat u met de werkzaamheden begint, vertrouwd met de bosmaaier en zijn functies en bedieningselementen.
• Controleer het apparaat vóór gebruik en na een botsing op tekenen van slijtage of beschadiging.
• Gebruik geen apparaat waarvan de schakelaar defect is en niet meer kan worden in- of uitgeschakeld.
• Controleer of alle moeren, bouten en schroeven goed vastzitten om er zeker van te zijn dat het apparaat veilig werkt.
• Gebruik nooit een apparaat met beschadigde of ontbrekende onderdelen. Laat ze repareren of eventueel vervangen door een gekwalificeerde specialist of gespecialiseerde werkplaats.
• Om het risico op ernstig letsel te verminderen, mag u nooit draad of met metaal versterkt draad als snijdraad gebruiken.
• Draag bij werkzaamheden met of aan het apparaat altijd stevige schoenen, een lange broek en de juiste persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming, antislip werkhandschoenen etc.). Het dragen van persoonlijke beschermingsmiddelen vermindert het risico op letsel.
• Draag geen sieraden of losse kleding die door de grastrimmer gegrepen zou kunnen worden. Houd lang haar uit de buurt van de spil.
• Controleer het gebied waar het apparaat wordt gebruikt en verwijder stenen en draden die door de grastrimmer kunnen worden gegrepen om mensen in gevaar te brengen tot stand komt.
• Verwijder alle afstelgereedschappen of sleutels voordat u de bosmaaier inschakelt. Een gereedschap of sleutel die zich in een roterend deel van het apparaat bevindt, kan letsel veroorzaken leiding.

Wanneer ingezet

• Gebruik het apparaat niet als er mensen (vooral kinderen) of dieren in de directe omgeving zijn.
• Stop met werken als u merkt dat er mensen (vooral kinderen) of huisdieren in de buurt zijn.

• Houd handen en voeten altijd uit de buurt van de roterende draad of het mes, vooral wanneer u de bosmaaier inschakelt.

• Om uzelf tegen letsel te beschermen, dient u de zeis altijd evenwijdig aan het gazon te houden wanneer u deze inschakelt.

• Houd tijdens het snijproces altijd een veilige afstand aan en grijp niet in de draaiende draad of het mes
• Vermijd een abnormale houding. Houd het veilig

Blijf te allen tijde in evenwicht. Hierdoor heb je de zeis beter onder controle in onverwachte situaties en op bijzonder hellende plekken.

• Werk niet met de bosmaaier in een explosieve omgeving die brandbare vloeistoffen, gassen of stof bevat. De zeis kan vonken produceren die het stof of de dampen kunnen doen ontbranden.
• Wees extra voorzichtig als u achteruit loopt. Er bestaat gevaar voor struikelen!
• Loop alleen stapvoets.
• Laat het apparaat bij werkonderbreking nooit onbeheerd achter en berg het op een veilige plaats op.

Na gebruik

• Schakel het apparaat uit, verwijder de batterij en plaats het apparaat op een veilige plaats.
• Bewaar het apparaat niet binnen het bereik van kinderen.
• Zorg ervoor dat de ventilatiesleuven van het apparaat vrij zijn van vuil.
• Reserveonderdelen moeten voldoen aan de door de fabrikant opgegeven eisen.

Gebruik daarom alleen originele reserveonderdelen of door de fabrikant goedgekeurde reserveonderdelen. Bij vervanging dient u de meegeleverde installatie-instructies te volgen en deze vooraf te verwijderen Batterij.

- Laat reparaties uitsluitend uitvoeren door een gekwalificeerde specialist of een gespecialiseerde werkplaats.

130. Veiligheidsinstructies voor de oplader

• Houd de oplader uit de buurt van regen of vocht. Als er water in de oplader komt, vergroot dit het risico op een elektrische schok.
• Houd de oplader schoon. Er bestaat gevaar voor een elektrische schok als gevolg van verontreiniging.

- Controleer voor elk gebruik de oplader, kabel en stekker. Gebruik de oplader niet als u schade opmerkt. Open de oplader niet zelf en laat deze uitsluitend door gekwalificeerd vakpersoneel en uitsluitend met originele reserveonderdelen repareren.

Beschadigde opladers, kabels en stekkers vergroten het risico op een elektrische schok.

- Plaats geen voorwerpen op de oplader en plaats deze niet op zachte oppervlakken. Er bestaat brandgevaar.

- Controleer altijd of de netspanning overeenkomt met de spanning aangegeven op het typeplaatje van de lader.

- Gebruik de oplader nooit als de kabel, stekker of het apparaat zelf beschadigd is door invloeden van buitenaf. Breng de oplader naar de dichtstbijzijnde vakwerkplaats.

- Open in geen geval de oplader. Bij storingen naar een gespecialiseerde werkplaats brengen.

131. Veiligheidsinstructies voor Li-ion-batterijen

- Open de batterij niet. Er bestaat gevaar voor kortsluiting.

- Bescherm de batterij tegen hitte, b.v. B. ook door constante blootstelling aan zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

- Als de batterij beschadigd is of verkeerd wordt gebruikt, kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg een arts als u klachten heeft. De dampen kunnen de luchtwegen irriteren.

- Bij verkeerd gebruik kan er vloeistof uit de batterij lekken. Vermijd contact ermee. In geval van accidenteel contact, afspoelen met water. Als de vloeistof in uw ogen terechtkomt, dient u aanvullende medische hulp in te roepen. Lekkende batterijvloeistof kan huidirritatie veroorzaken of brandwonden veroorzaken.

- Gebruik alleen originele batterijen met het typeplaatje op uw elektrisch gereedschap gespecificeerde spanning. Bij gebruik van andere batterijen, zoals imitaties, gereviseerde batterijen of batterijen van derden, bestaat er gevaar voor letsel en materiële schade door exploderende batterijen.

- De accuspanning moet overeenkomen met de acculaadspanning van de lader. Anders bestaat en gevaar voor brand en explosie.

- Laad de batterijen alleen op met opladers die door de fabrikant worden aanbevolen. Een oplader die voor een specifiek type accu is ontworpen, veroorzaakt brandgevaar bij gebruik met andere accu's.

- De batterij kan beschadigd raken door scherpe voorwerpen zoals spijkers of schroevendraaiers of door kracht van buitenaf. Er kan een interne kortsluiting optreden en de batterij kan verbranden, roken, exploderen of oververhitten.

132. Presentatie

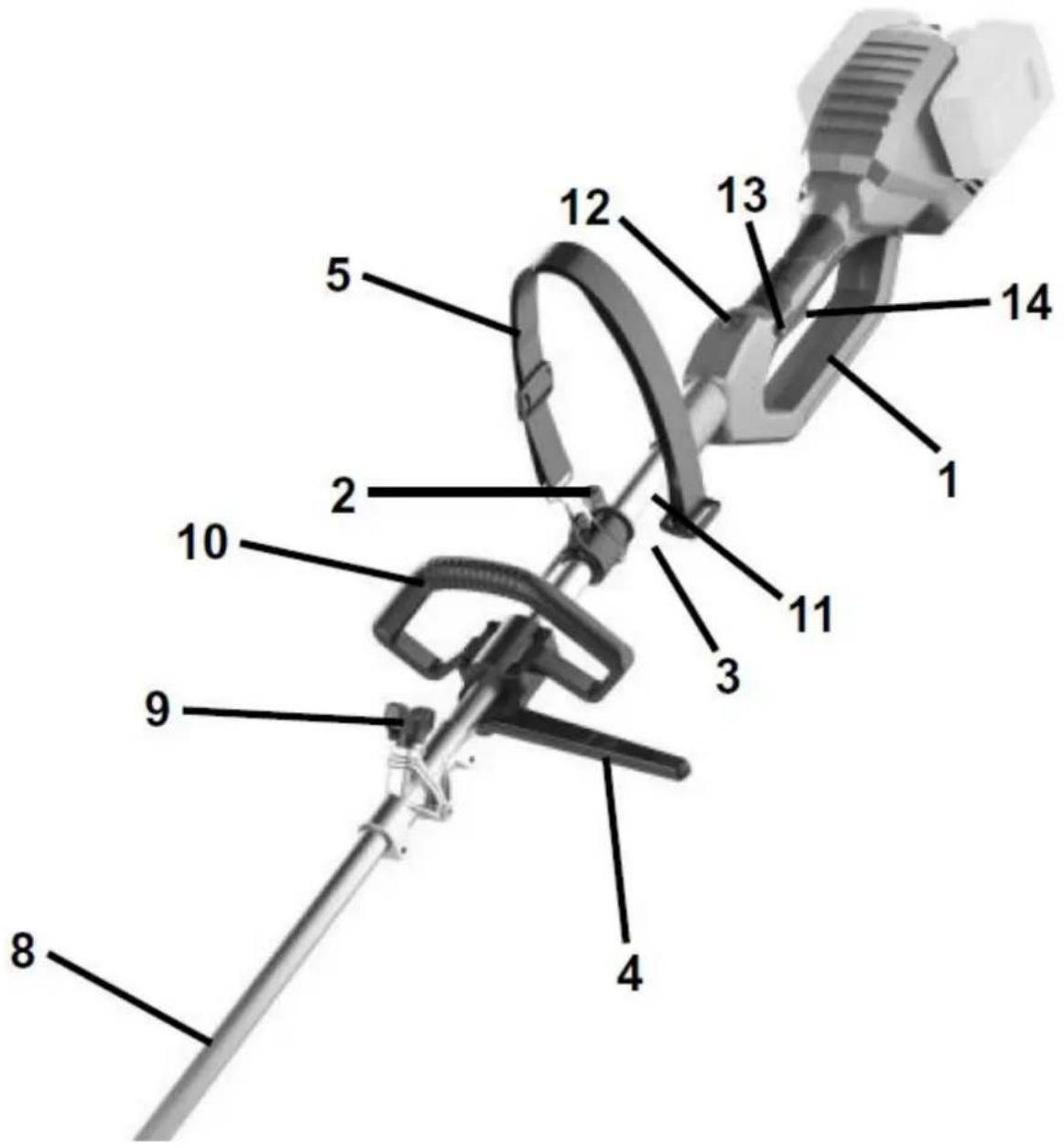

Figuur 1: Bosmaaier - bovenste gedeelte

1. Achterhandgreep 9. Connector
2. Dopsleutel 10. Ronde handgreep
3. Schouderriemgesp 11. Rond handvat
4. Onderste deel van de ronde handgreep 12.
   Snelheidskeuzeschakelaar
5. Schouderriem 13. Veiligheidsschakelaar
6. Onderste as 14. Aan/uit-schakelaar

6 7

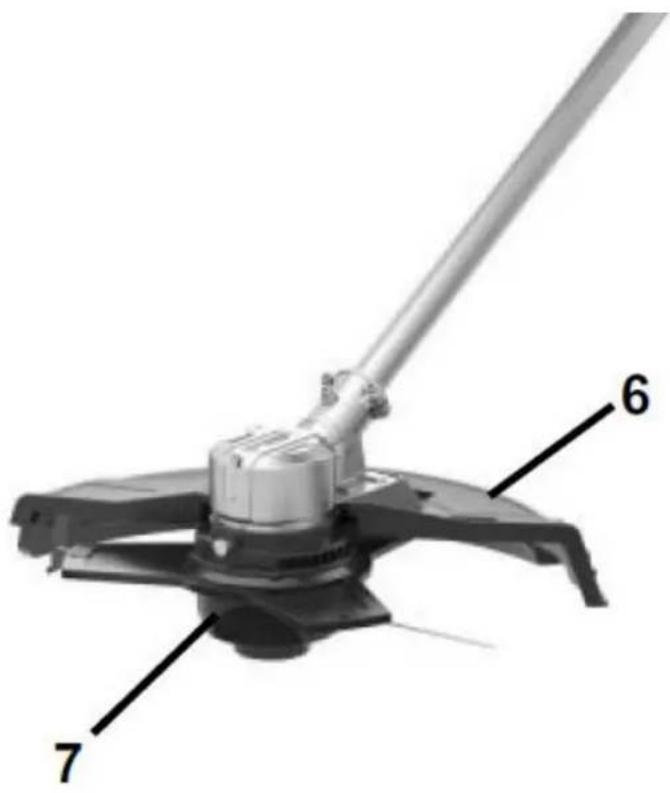

Figuur 2: Bosmaaier - onderste deel

1. Beschermend schild
2. Draadkop

18 16 19 15 21 17 20

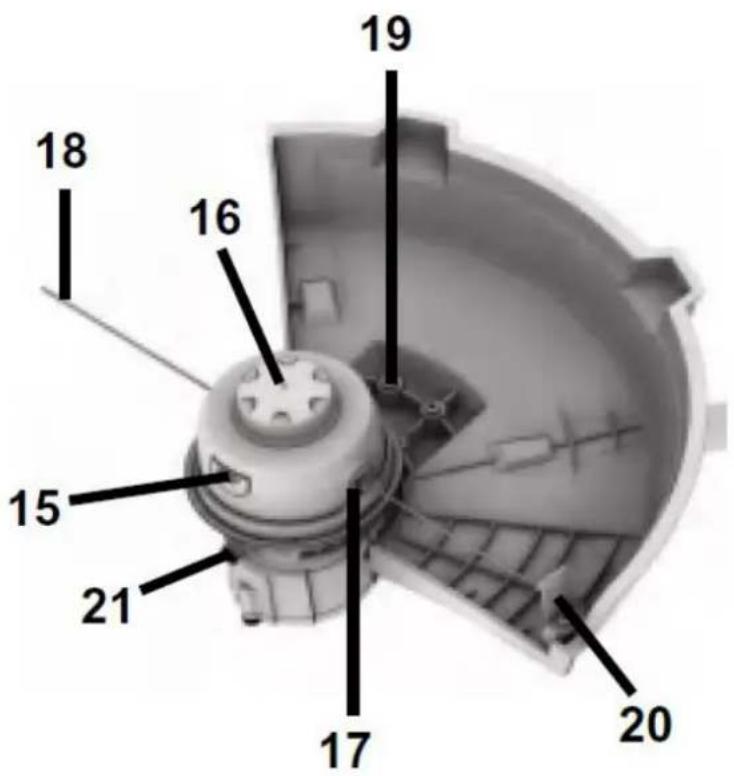

Figuur 3: Zeiskop inclusief draadkop (aanzicht van onderen)

1. Draadkopdeksel ontgrendelen
2. Draadtoevoerknop
3. Oogje voor draad
4. Draad
5. Schroeven Beschermend schild20. Draadmes21. Zeis hoofdslot

22 23 24

Figuur 4: Accessoires monteren

1. Bevestigingsklok voor mes met 3 tanden
2. Bevestigingsring voor mes met 3 tanden
3. Moer voor bevestiging van het mes met 3 tanden

133. Montage

Verbinding van bovenas met onderas

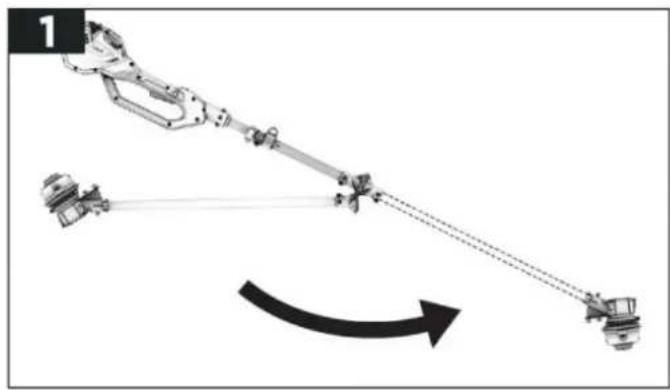

• Vouw de onderste as open zoals hieronder weergegeven.

ACHTUNG!

- Lijn de twee assen met elkaar uit, zodat u beide assen met de vleugelschroef aan elkaar kunt koppelen. Draai de duimschroef stevig vast voor een veilige verbinding.

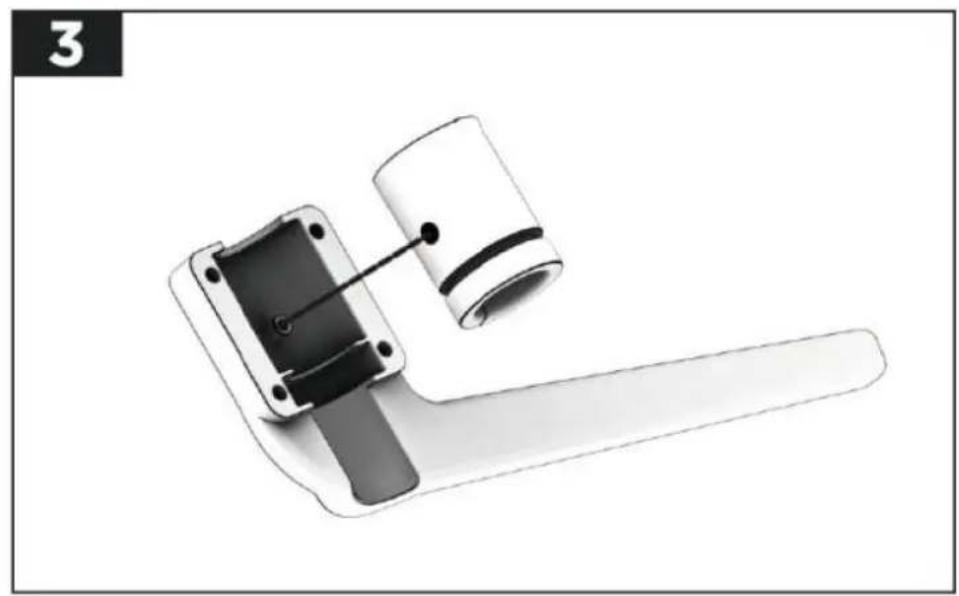

Het ronde handvat dat aan de bosmaaier moet worden bevestigd, bestaat uit het bovenste en onderste deel.

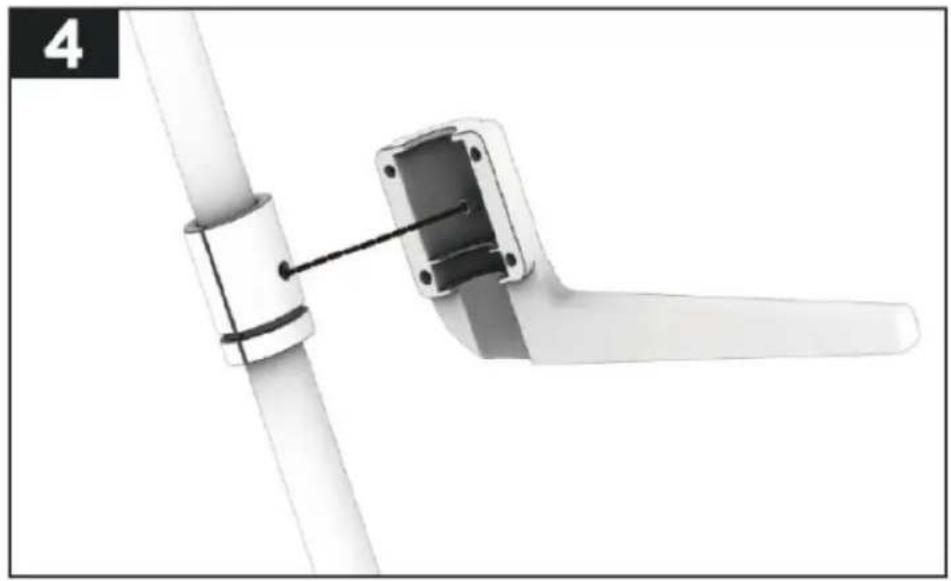

- Bevestig de rubberen huls aan het onderste deel van de ronde handgreep door het gat van de rubberen huls uit te lijnen met de cilinder in het onderste deel van de ronde handgreep (zie de volgende afbeelding).

- Nadat u de rubberen huls met het onderste deel van de ronde handgreep hebt gecombineerd, bevestigt u deze combinatie aan de bovenste as door de cilinder in het onderste deel van de ronde handgreep uit te lijnen met het gat op de bovenste as (zie volgende afbeelding).

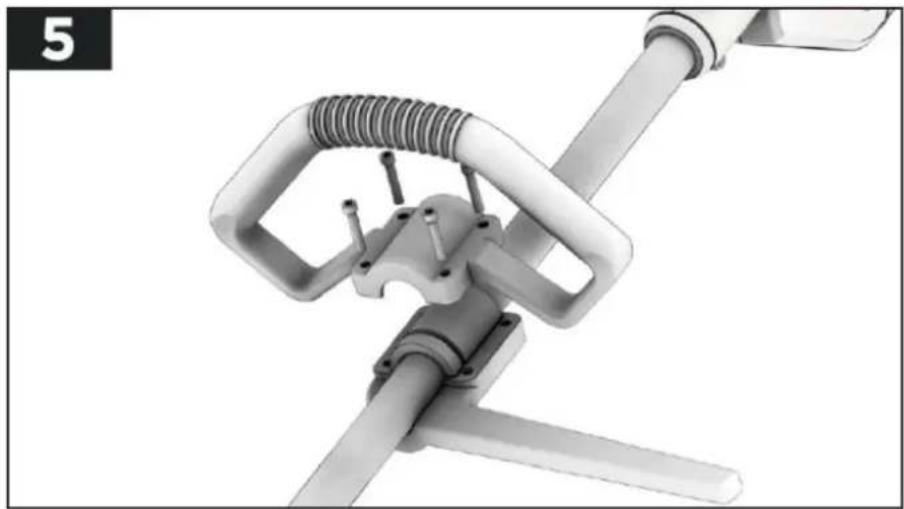

- Plaats het bovenste deel van de ronde handgreep op de bovenste as en het onderste deel van de ronde handgreep (zie volgende afbeelding).

Zorg ervoor dat de 4 gaten van het betreffende deel van de ronde handgreep tegenover elkaar liggen. Bevestig de ronde handgreep op de bovenste as met behulp van de schroeven en een geschikte inbussleutel.

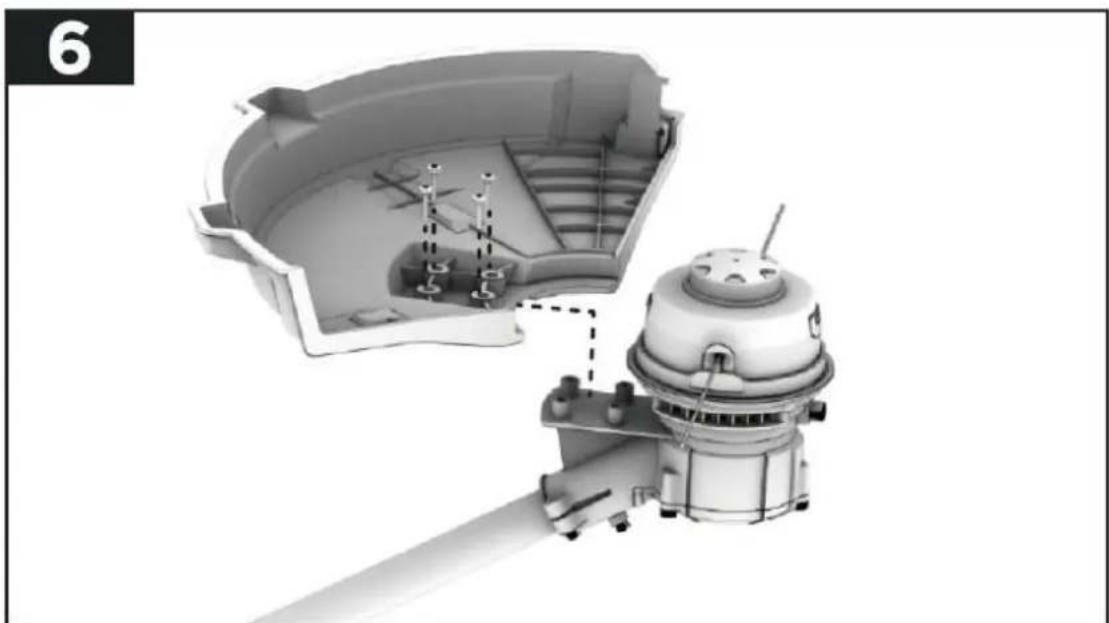

Installatie van het beschermende schild

• Draai het apparaat om en plaats het op een vlakke ondergrond. Lijn het schild uit op de zeiskop en bevestig het zoals weergegeven in de onderstaande afbeelding.
• Steek de 4 meegeleverde montageschroeven van de beschermkap in de uitgelijnde gaten. Draai de schroeven stevig vast met een kruiskop. Controleer of het beveiligingsapparaat correct is geïnstalleerd.

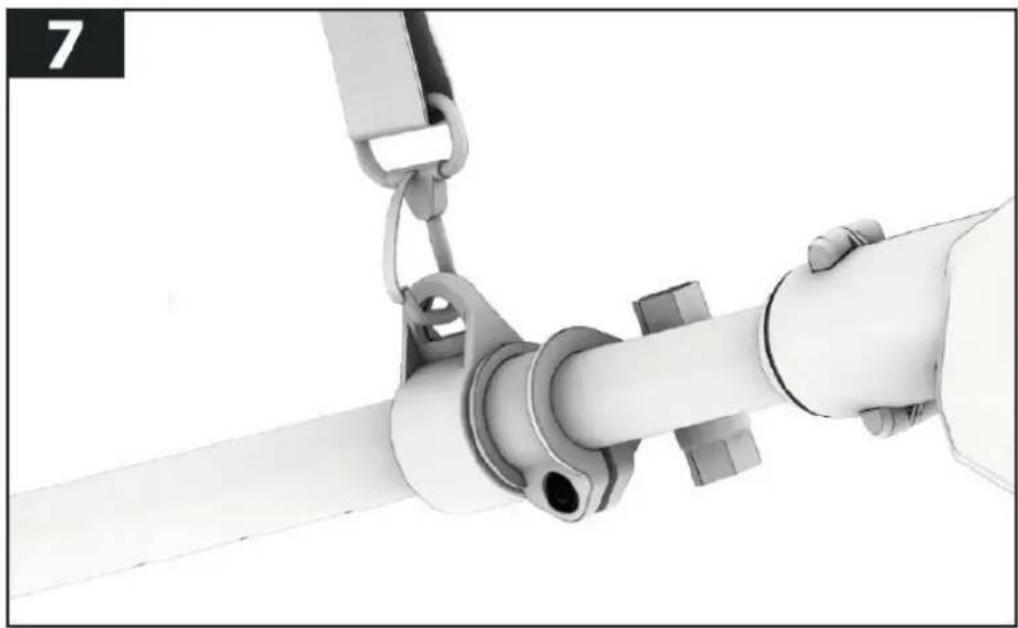

Het installeren van de stijgbeugel

Dit apparaat wordt geleverd met een draagriem om uw werk gemakkelijker te maken. Bevestig de draagriem aan de bijbehorende beugel op de bovenste schacht (zie afbeelding).

Het 3-tandsmes installeren

Om het mes met 3 tanden te installeren, moet u eerst de draadkop van de zeiskop verwijderen om vervolgens het mes met 3 tanden te bevestigen. Doe hier het volgende:

Draai de zeis om en plaats deze op een vlakke ondergrond. Houd vervolgens de ontgrendelingsknop op de draadkopafdekking ingedrukt en verwijder eerst de afdekking (zie de volgende afbeeldingen).

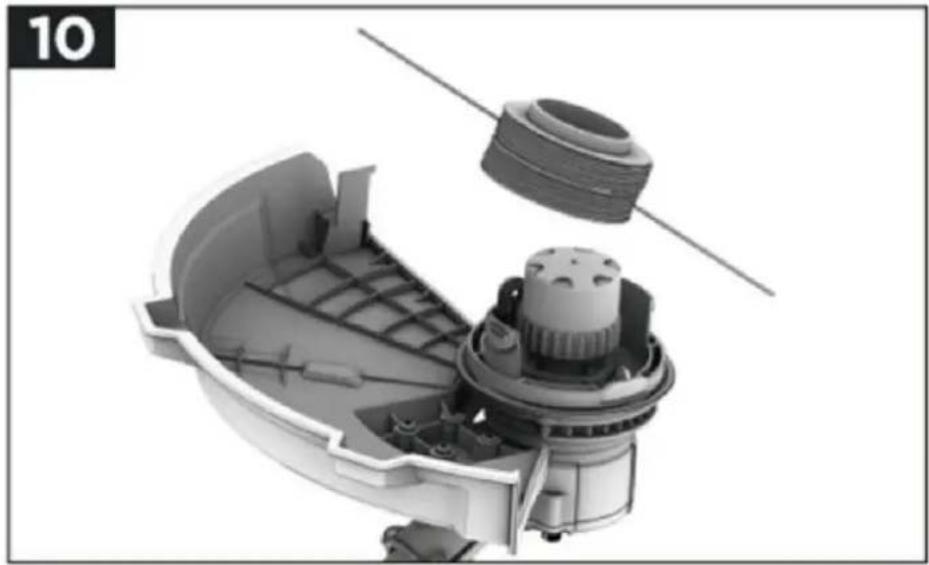

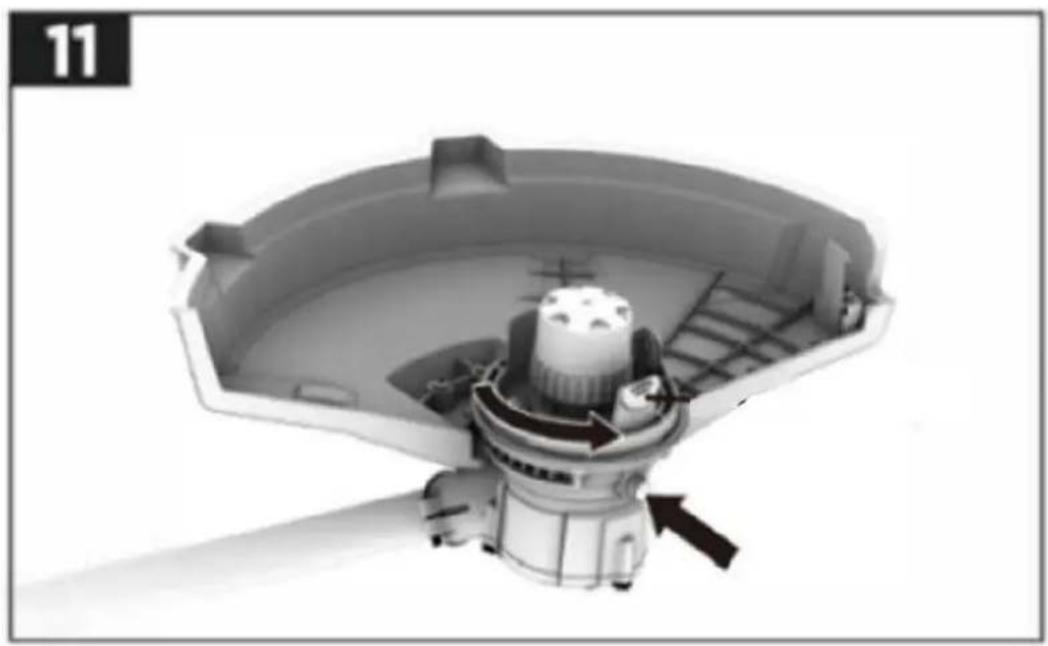

• Verwijder vervolgens de draadklos (zie volgende afbeelding).

- Om de behuizing van de filamentspoel te verwijderen, drukt u eerst op de vergrendelknop om te voorkomen dat de behuizing verder met de klok mee draait. Draai vervolgens de behuizing tegen de klok in en verwijder het spoelhuis (zie volgende afbeelding).

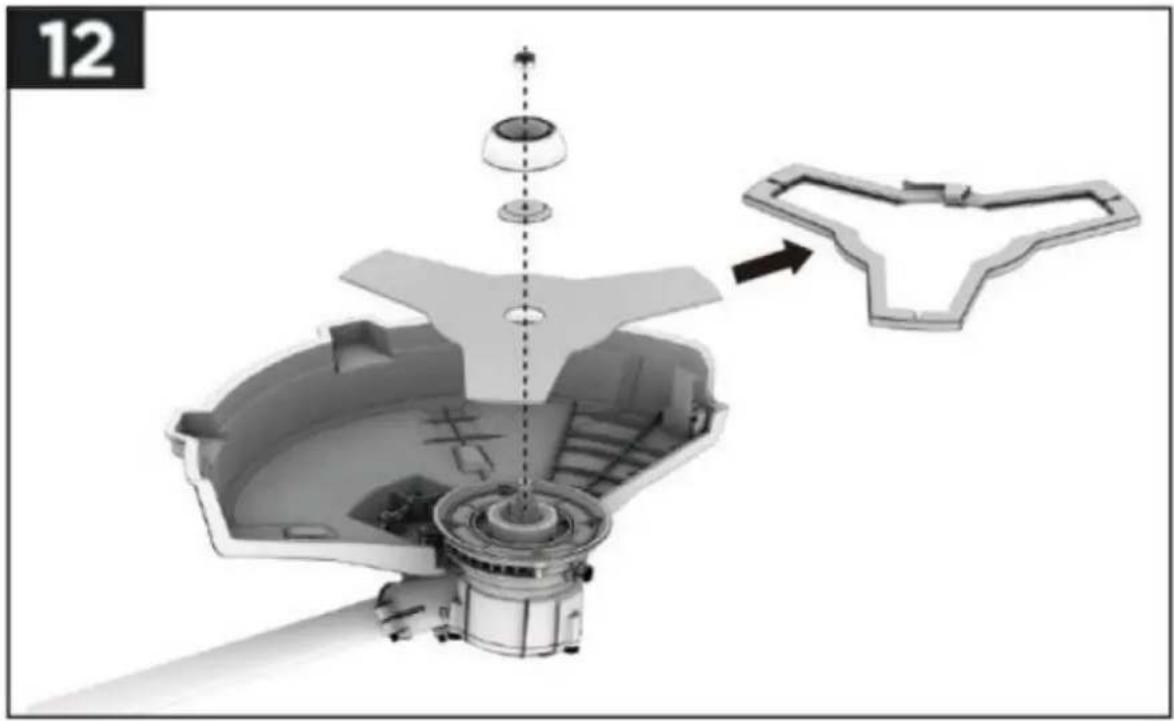

• Verwijder nu de bescherming van het mes met 3 tanden en plaats het mes vervolgens op de zeiskop, zoals hieronder weergegeven.
• Plaats eerst de bevestigingsschijf op het 3-tandsmes, vervolgens de bevestigingsklok erbovenop en zet vervolgens alles met de moer stevig vast op de zeiskop (zie volgende afbeelding).

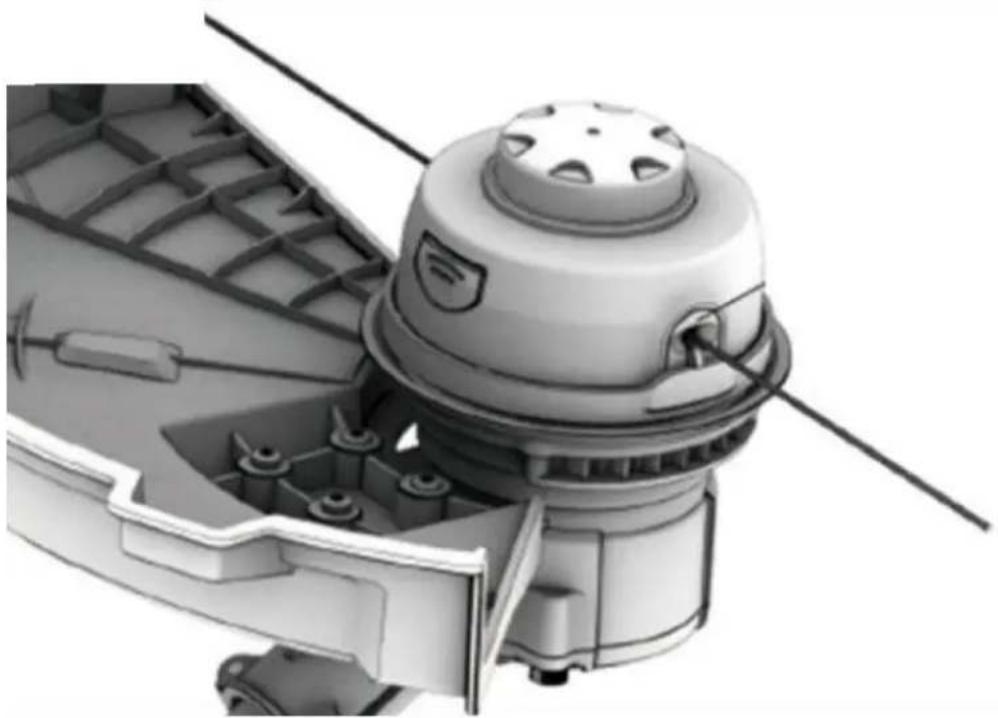

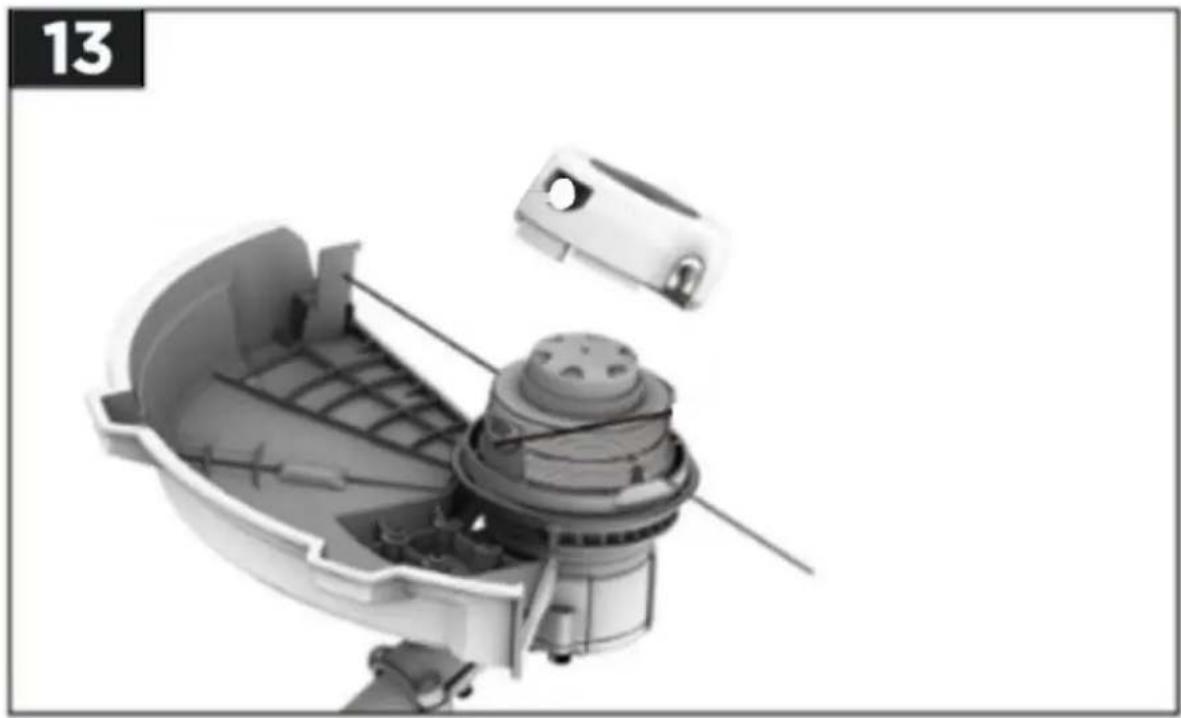

Het installeren van de draadkop

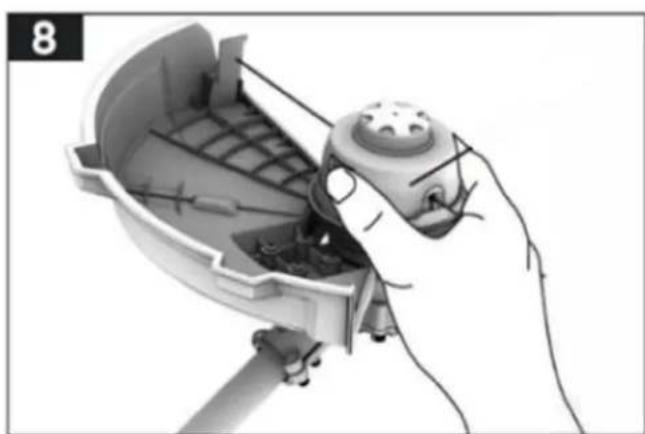

Om de draadkop opnieuw op de zeiskop te plaatsen, verwijdert u eerst het mes met 3 tanden. Ga nu te werk in omgekeerde volgorde van het demonteren van de draadkop (zie monteren van het 3-tandsmes). Plaats eerst de behuizing op de spindel. Druk nogmaals op de vergrendelknop om te voorkomen dat de spil draait en draai de draadkopbehuizing op de zeiskop vast door deze met de klok mee te draaien. Plaats vervolgens de filamentspoel in de behuizing. Sluit ten slotte het spoelhuisdeksel. Zorg ervoor dat de opening voor de ontgrendelingsknoppen op het deksel van de behuizing zich precies boven de ontgrendelingsknoppen bevindt en dat u de uiteinden van de draad door de betreffende ogen hebt gehaald voordat u het deksel vergrendelt.

Er is een "klik" hoorbaar wanneer de knoppen op het behuizingsdeksel op hun plaats zijn vergrendeld (zie volgende afbeelding).

134. Werken met de bosmaaier

Voor de start

• Zorg ervoor dat de schakelaar in de uit-stand staat en koppel de batterij los van het apparaat.
- Controleer de algemene staat van het apparaat. Inspecteer de beschermkap, schakelaar en kabel op losse schroeven, onjuiste bevestiging, kapotte onderdelen en andere omstandigheden die een veilige werking kunnen beïnvloeden. Als er ongebruikelijke geluiden of trillingen optreden tijdens het gebruik, schakel het apparaat dan onmiddellijk uit en laat het probleem verhelpen door een gekwalificeerde professional.
• Zorg ervoor dat u op een vlakke ondergrond staat en dat u stevig staat.
- Controleer of de draad de rand van het schild raakt of voorbijsteekt.
- Controleer het mes met 3 tanden vóór elk gebruik. Gebruik nooit botte, gebarsten of beschadigde messen.
- Plaats de schouderband zo dat deze op één kant van de schouder rust (zie onderstaande afbeelding). Bij gevaar kan deze snel van het lichaam worden verwijderd.

Manual_FX-E2MS_Int24_rev2

Het starten van de bosmaaier

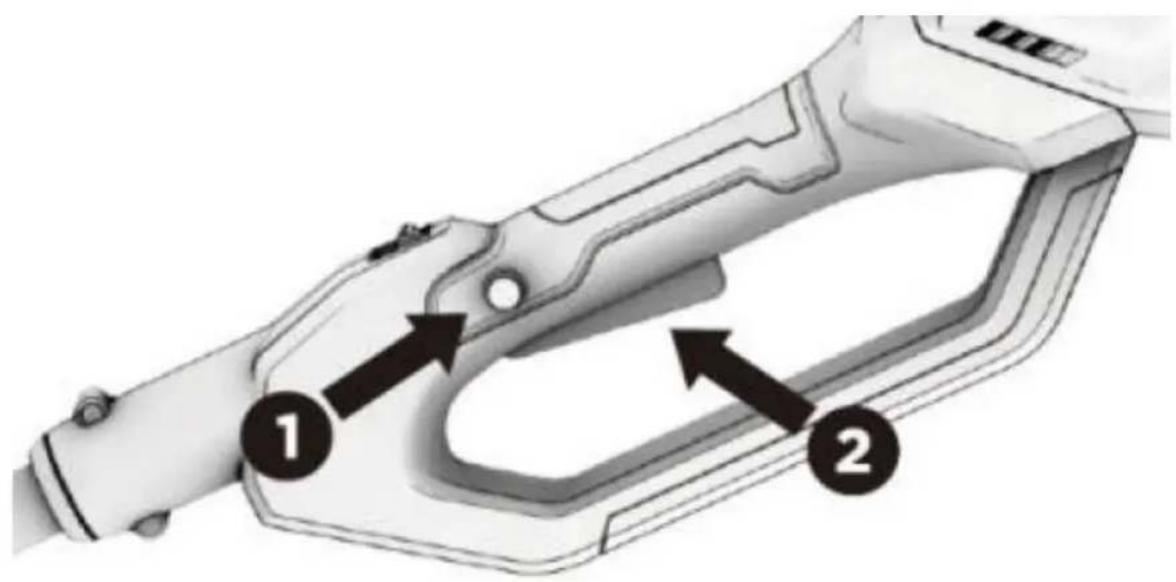

Om de Sense te starten, drukt u eerst de veiligheidsschakelaar in en houdt u deze ingedrukt, zodat u de aan/uit-schakelaar kunt bedienen (zie onderstaande afbeelding). Zodra de zeis loopt, kunt u de veiligheidsschakelaar loslaten

135. De bosmaaier stoppen

• Laat eenvoudig de aan/uit-schakelaar los.
  • De zeis stopt na enkele seconden volledig.
• Verwijder om veiligheidsredenen de batterij uit het apparaat.

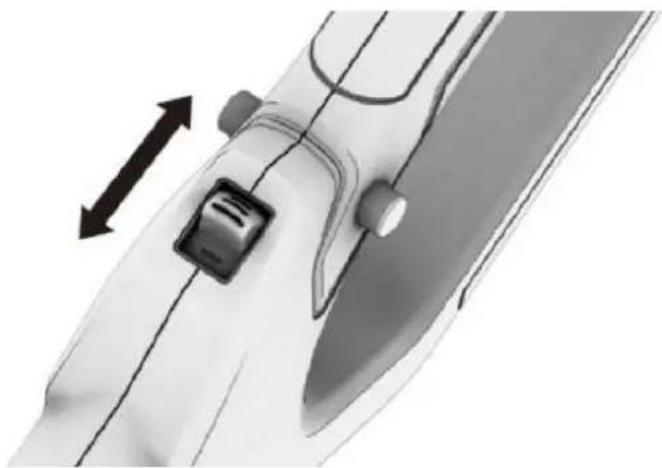

136. Variabele snelheidsinstelling

Om de variabele snelheid in te stellen, schakelt u eerst de bosmaaier in. Draai vervolgens de variabele snelheidsregelaar naar voren of naar achteren om de snelheid indien nodig aan te passen (zie de volgende afbeelding). Je kunt kiezen tussen twee snelheden (I of II). Voor lichte werkzaamheden adviseren wij de lagere snelheidsstand, hierdoor wordt de looptijd van de bosmaaier verlengd.

Zorg ervoor dat u de motorzeis niet overbelast. Als u de motorzeis te zwaar belast, kan de motor beschadigd raken. Om overbelasting te vermijden, maait u lang of moeilijk gras in etappes met meerdere afzonderlijke maaibewegingen. Zorg ervoor dat de draaiende delen niet in de grond snijden, omdat dit leidt tot snellere slijtage van de snijapparaten en de as en motor van de zeis kan beschadigen.

• Om te trimmen monteert u de lijnkop.
• Controleer vooraf of er nog voldoende draad op de klos zit.
• Plaats de batterij.

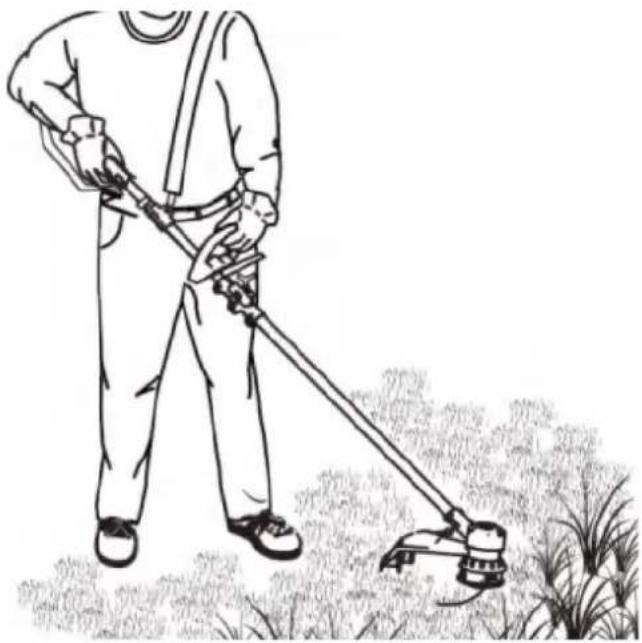

• Houd de bosmaaier met beide handen vast, één hand aan de achterste handgreep en de andere hand aan de ronde handgreep.
• Plaats de zeis op een stevige en veilige ondergrond. Start dan pas de motor.
  • Houd beide handgrepen stevig vast en beweeg langzaam en gelijkmatig in een zijwaartse beweging.
• Oefen geen kracht uit op de bosmaaier. Knip met de punt van de draad.

- Als u klaar bent, stopt u de trimmer en verwijdert u de batterij.

138. Gebruik het automatische typen

De draadkop is voorzien van een draadaanvoerknop waarmee u de draad kunt doorvoeren zonder de motor te stoppen.

• Zet de grastrimmer aan.

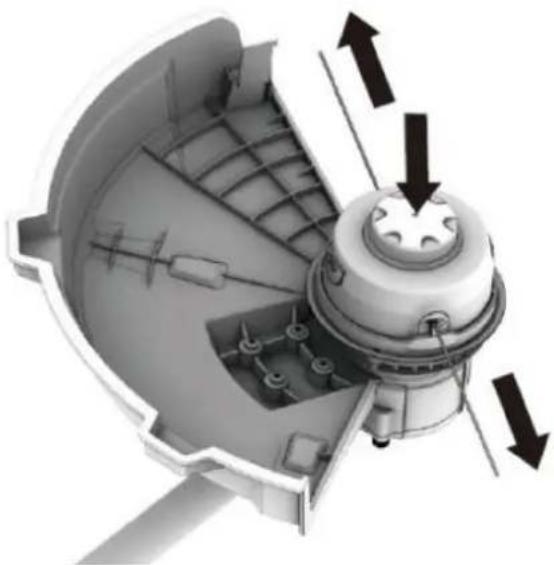

• Tik lichtjes met de draadaanvoerknop op de grond, zoals hieronder weergegeven.

• Elke keer dat u op de knop drukt, wordt de draad doorgevoerd.
  OPMERKING: Als er te veel draad wordt ingevoerd, zal de draadafsnijder in het beschermschild deze op de juiste lengte afsnijden.

• Als de draad niet goed wordt afgeknipt, kan de klos verstrikt raken. In dit geval verwijdert u de spoel en spoelt u de draad op (zie Nieuwe draad opwinden).
• Als er te weinig draad op de klos zit, kunt u de draad mogelijk niet door het automatische tapmechanisme voeren. Schakel in dit geval het apparaat uit en ga te werk zoals in het volgende hoofdstuk.

139. Handmatige draadaanvoer

Schakel de bosmaaier uit en verwijder de accu. Om de draad handmatig door te voeren, drukt u op de draadaanvoerknop en trekt u tegelijkertijd de draad voorzichtig naar buiten totdat de draad lang genoeg is om de draadafsnijder te bereiken (zie volgende afbeelding).

140. Voordelen van het 3-tands mes

• Controleer voor gebruik of het 3-tandsmes correct is geïnstalleerd.
• Installeer de batterij.
• Houd de bosmaaier stevig vast met beide handen, één hand aan de achterste handgreep en de andere hand aan de ronde voorste handgreep. Ga op een stevige en veilige ondergrond staan.
• Start de bosmaaier.
• Houd beide handgrepen stevig vast en beweeg langzaam en gelijkmatig. Om begroeiing en struikgewas te maaien, laat u het roterende mes met drie tanden op de vegetatie zakken om de vegetatie te scheiden.
• Om jonge bomen of gras te maaien, beweegt u de bosmaaier dicht bij de grond, net zoals u dat bij het maaien van gras zou doen (naar links en rechts zwaaien).
• Doop het mes van bovenaf wanneer u door dik struikgewas of struikgewas zaagt.
• OPMERKING: Oefen geen kracht uit op de bosmaaier.
• Stop de bosmaaier als u klaar bent. Verwijder de batterij.

141. Werknotities

Let op:

Hoe hoger de maaikast zich boven de grond bevindt, hoe groter het risico op letsel door opzijgeslingerd maaisel. Probeer het beschermschild altijd net boven de grond te houden!

Probeer geen houtmateriaal met een grotere diameter te zagen. Het mes met 3 tanden kan vastlopen of de hele zeis kan naar voren worden gerukt. Dit kan resulteren in schade aan het mes of de bosmaaier of verlies van controle over de bosmaaier, wat tot letsel kan leiden.

Onjuist gebruik van een mes kan ervoor zorgen dat het barst, afbladdert of breekt. Ook hier bestaat een aanzienlijk risico op letsel.

Weggeslingerde onderdelen kunnen de bestuurder of omstanders ernstig verwonden. Om het risico op letsel te verminderen, is het belangrijk om de volgende voorzorgsmaatregelen te nemen:

• Vermijd contact met harde of vaste vreemde voorwerpen zoals stenen, stenen of stukken metaal.
• Snoei nooit hout of struiken met een stamdiameter van meer dan 2 cm.
• Controleer het mes regelmatig met korte tussenpozen op beschadigingen.
• Werk niet verder met een beschadigd mes.
• Slijp het mes regelmatig (als het merkbaar bot is geworden).
• Houd de maai-eenheid niet hoger dan uw knieën. Dit kan snel leiden tot verlies van controle.

142. Wind een nieuwe draad op

Let op: Gebruik alleen een draad met een diameter van 0,08 inch / 2 mm. Het gebruik van andere diameters kan leiden tot schade aan de bosmaaier.

• Haal de spoel eruit zoals reeds beschreven.
• Verwijder eventuele resterende oude draad van de klos.
- Neem ongeveer 2,5 m lang nieuw draad.

Steek een klein deel van de draad in een van de gaten aan de bovenkant van de klos en wikkel ongeveer de helft van de draad in de richting van de pijlen die bovenaan de klos worden aangegeven.

Leid vervolgens de resterende tweede helft door de uitsparing in het onderste deel van de klos en wind de draad zo op dat je aan het einde voldoende draad hebt om hem in het andere bovenste gat te rijgen (zie de volgende afbeeldingen).

- Zorg ervoor dat de draad netjes wordt opgewonden. Anders kan de draad bij het gebruik van de automatische typefunctie vastlopen (zie volgende afbeelding)

• Vul de spoel niet te vol! Na het opwinden van de draad moet er minimaal 6 mm (1/4 inch) ruimte zijn tussen de draad en de buitenrand van de klos.
• Plaats vervolgens de spoel opnieuw. Steek de uiteinden van de nieuwe draad door de oogjes en trek de draad eruit totdat deze het mes op het beschermschild raakt.

143. Onderhoud en verzorging

Let op: verwijder de accu uit het apparaat voordat u werkzaamheden aan het elektrische gereedschap uitvoert

Gebruik geen water of vloeibare schoonmaakmiddelen.

• Verwijder vuil en stof uit de behuizing met een borstel of een droge doek.
• Verwijder grasresten van de onderkant van de bosmaaier.
• Houd de contacten van de batterij en het apparaat schoon en stofvrij.

144. Beschikbaarheid

WAARSCHUWING!

Maak oud elektrisch gereedschap onbruikbaar voordat u het weggooit:

• elektrisch gereedschap dat op het elektriciteitsnet werkt door de aansluitstekker te verwijderen,
• elektrisch gereedschap dat op batterijen werkt, door de batterij te verwijderen.

Alleen voor EU-landen

Gooi elektrisch gereedschap niet bij het huisvuil! Volgens de Europese Richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur en de implementatie ervan in de nationale wetgeving, moet gebruikte elektrische apparatuur gescheiden worden ingezameld en op een milieuvriendelijke manier worden gerecycled. Terugwinning van grondstoffen in plaats van

afvalverwerking. Het apparaat, de accessoires en de verpakking moeten op een milieuvriendelijke manier worden gerecycled. Plastic onderdelen zijn gemarkeerd voor gesorteerde recycling.

WAARSCHUWING!

Gooi oplaadbare batterijen/batterijen niet in het huishoudelijk afval, in het vuur of in het water. Open geen oude batterijen. Oplaadbare batterijen/batterijen moeten op een milieuvriendelijke manier worden ingezameld, gerecycled of weggegooid.

Alleen voor EU-landen: Volgens Richtlijn 2006/66/EG moeten defecte of gebruikte accu's/batterijen worden gerecycled.

EEN OPMERKING

Voor informatie over de afvoermogelijkheden kunt u contact opnemen met uw gemeente/stad.

Recyclage van grondstoffen in plaats van afvalverwerking.

40V accu- bosmaaier	FX-E2MS
omwentelingen per minuut	Tussen 4500 tpm en 6000 tpm
Werkgebied Fadenkop	350 mm
Werkgebied 3-tandsmes	255 mm
Dikte van het mes met 3 tanden	1,4 mm
Meer gemeten Geluidsvermogensniveau	81 ( LpA ) db
Gegarandeerd Geluidsvermogensniveau	91,2 ( LwA ) db
draad dikte	2 mm
Gewicht (zonder batterij)	4,55 kg

146. EU conformiteitsverklaring / Verklaring van Overeenstemming

Fabrikant / Producent FUXTEC GmbH

Kappstraße 69, 71083 Herrenberg Duitsland / Duitsland

Telefoon: [phone]

Faxen: [phone]

E-mailadres: [e-mail] Web: www.fuxtec.de

Betekenis / naam

40V Akku Motorsense / E 2 40 V Bosmaaier

Typ / model FX-E2MS

EG-richtlijnen / EG richtlijn 2006/42 /EG

2014/30/EU

2000/14/EG

Toepasselijke normen / van toepassing normen

EN 60335-1:2012+A11+A13+A1+A14+A2+A15

EN 62233:2008

EN 50636-2-100:2014

EN ISO 11806-1:2022

EN IEC 55014-1:2021

EN IEC 55014-2:2021

Hierbij verklaren wij dat de bovengenoemde machine te wijten is aan De jouwe Ontwerp in de versie die wij op de markt hebben gebracht eenvoudig Veiligheids- en gezondheidseisen van de genoemde personen EG-richtlijn zijn gelijkwaardig aan.

Hierbij verklaren wij dat de bovengenoemde machine voldoet aan de essentieelveiligheids- en gezondheidseisen van de bovengenoemde EG-richtlijnen. Elk manipulatie of verandering van de machine die niet uitdrukkelijk is geautoriseerd door ons maakt dit document bij voorbaat nietig en leegte.

Aufbewahrung der technisch onderlagen: FUXTEC GmbH • Kappstraat 69 • 71083 Herrenberg • Duitsland, L. Zirkler, Bedrijfsleiding

Herrenberg, 01/12/2024

C. Jille
