MANUAL DE UTILIZADOR FX-E2MS Fuxtec

1. Introdução e segurança.... 145
2. Uso e manuseio da ferramenta elétrica.... 147
3. Uso e manuseio da ferramenta sem fio 148
4. Instruções de segurança para a roçadora .... 148
5. Instruções de segurança do carregador 150
6. Instruções de segurança para baterias de íon-lítio 151
7. Apresentação.... 152
8. Conjunto.... 155
9. Trabalhando com a roçadeira 161
10. Parando a roçadora.... 163
11. Configuração de velocidade variável.... 163
12. Aparar/cortar grama 163

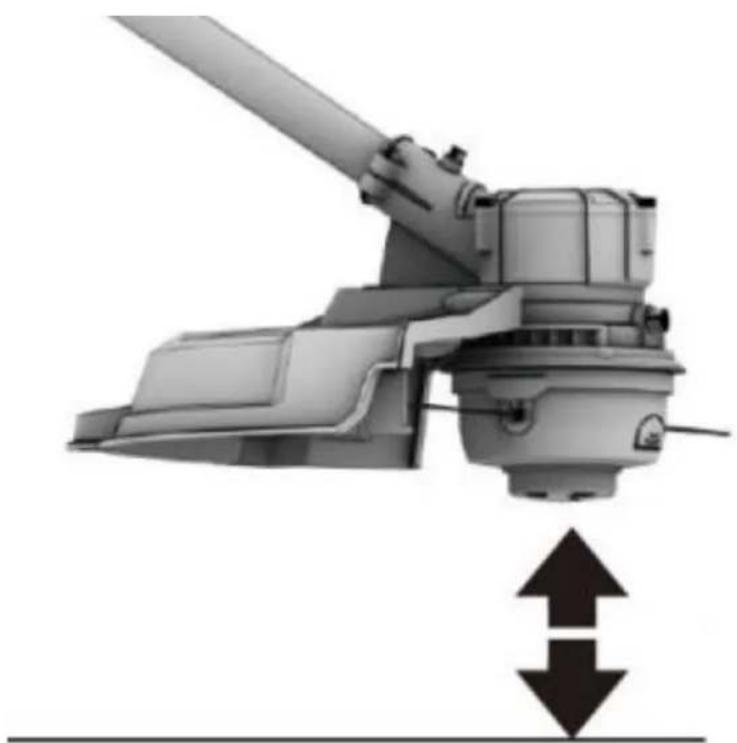

13. Use a digitação automática.... 164

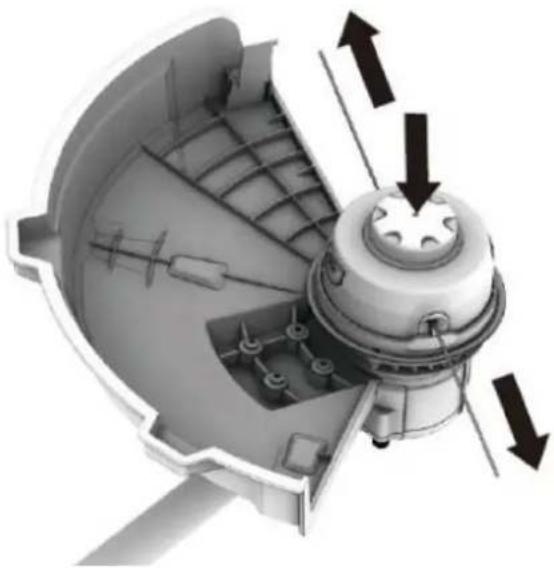

14. Alimentação manual da linha.... 165
15. Benefícios da lâmina de 3 dentes.... 165
16. Notas de trabalho.... 166

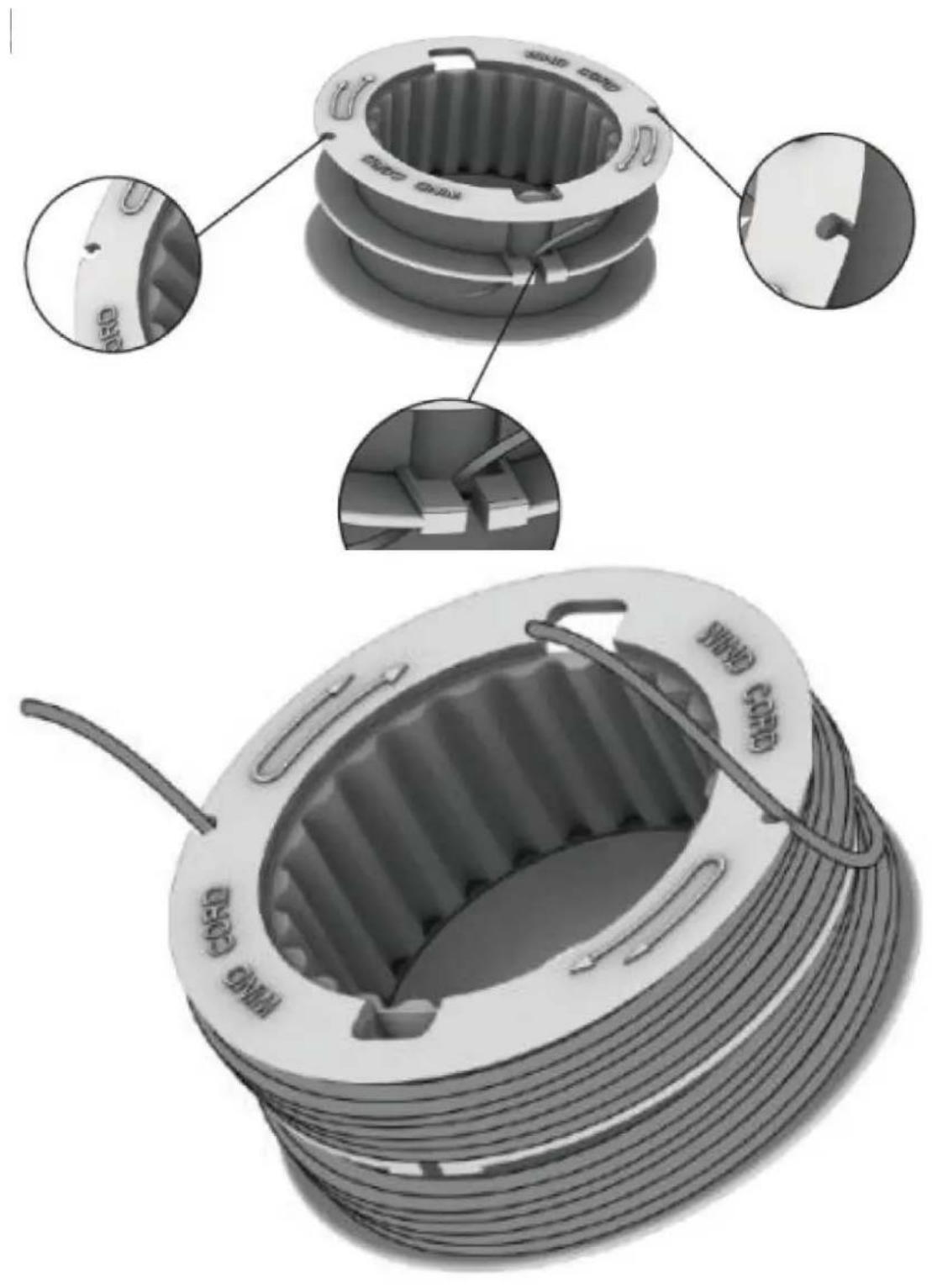

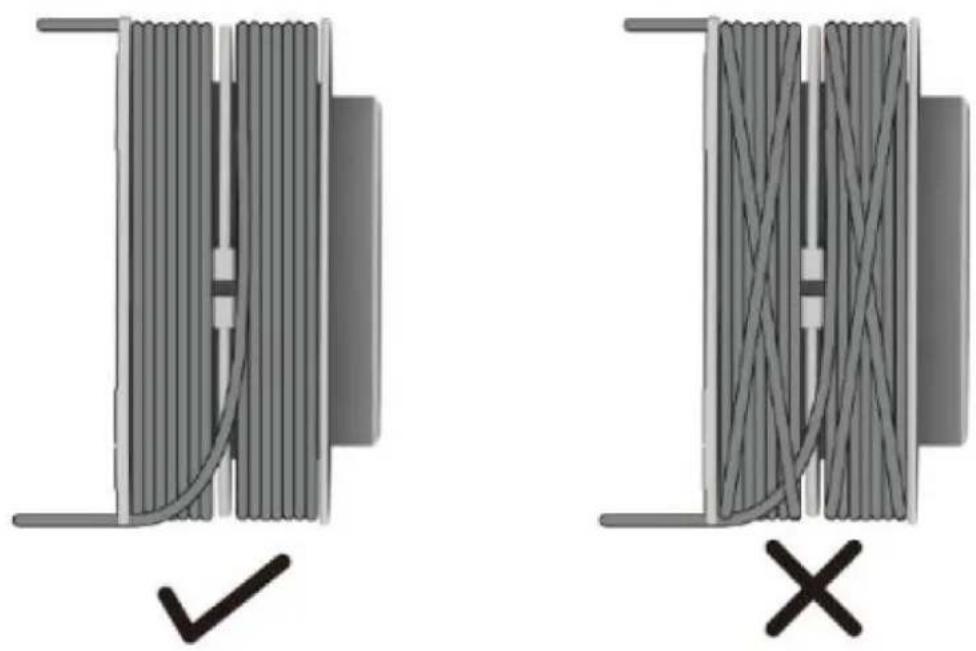

17. Enrole um novo tópico 166
18. Manutenção e cuidados.... 169
19. Disposição.... 169
20. Dados técnicos.... 170
21. Declaração de conformidade da UE /Declaração de Conformidade.... 171

NEDERLANDSE VERSIE....172

Figura 1: Desbrozadora - parte superior

105. Introdução e segurança

Nunca permita que crianças ou alguém que não esteja familiarizado com estas instruções utilizem a ferramenta de jardim. As crianças devem ser supervisionadas para garantir que não brinquem com o dispositivo.

Uso pretendido

Esta ferramenta de jardim destina-se a aparar e cortar bordas de relva, bem como relva mais pequena e

Áreas gramadas em áreas privadas. Não é adequado para aparar

Arbustos, sebes e arbustos. O dispositivo está de acordo com as instruções destas instruções de operação

para usar as descrições e instruções de segurança fornecidas. Qualquer outro uso não é pretendido.

O uso indevido anulará a garantia e o fabricante declinará qualquer responsabilidade. O utilizador é responsável por quaisquer danos causados a terceiros e aos seus bens. Opere o dispositivo apenas nas condições técnicas especificadas e entregues pelo fabricante. Alterações não autorizadas no dispositivo excluem o fabricante da responsabilidade por quaisquer danos resultantes.

Instruções gerais de segurança para ferramentas elétricas

AVISO!

Leia todos os avisos e instruções de segurança. O não cumprimento dos avisos e instruções de segurança pode resultar em choque elétrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções de segurança para referência futura.

O termo ferramenta elétrica usado nas instruções de segurança refere-se a ferramentas elétricas operadas pela rede elétrica (com cabo de alimentação) e a ferramentas elétricas operadas por bateria (sem cabo de alimentação).

Segurança no emprego

- Mantenha sua área de trabalho limpa e bem iluminada. Áreas de trabalho desordenadas ou sem iluminação podem causar acidentes.

- Não trabalhe com a ferramenta eléctrica num ambiente explosivo que contenha líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas que podem inflamar a poeira ou a fumaça.

- Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Se você se distrair, poderá perder o controle do dispositivo.

Segurança elétrica

- A ficha de ligação da ferramenta eléctrica deve encaixar na tomada. O plugue não deve ser modificado de forma alguma. Não use plugues adaptadores com ferramentas elétricas aterradas. Plugues inalterados e soquetes correspondentes reduzem isso Risco de choque elétrico.

- Evite contato físico com superfícies aterradas, como canos, aquecedores, fogões e geladeiras. Existe um risco maior de choque elétrico quando seu corpo está aterrado.

- Mantenha as ferramentas elétricas longe da chuva ou umidade. Permitir que água entre em uma ferramenta elétrica aumenta o risco de choque elétrico.

- Não utilize o cabo para outros fins, como transportar a ferramenta eléctrica, pendurá-la ou retirar a ficha da tomada. Mantenha o cabo longe de calor, óleo, pontas afiadas ou peças móveis. Cabos danificados ou emaranhados aumentam o risco de choque elétrico.

- Ao trabalhar com uma ferramenta elétrica ao ar livre, use apenas cabos de extensão adequados para uso externo. A aplicação de um para uso externo O uso de um cabo de extensão adequado reduz o risco de choque elétrico.

- Ao trabalhar com uma ferramenta elétrica ao ar livre, use apenas cabos de extensão adequados para uso externo. A aplicação de um para uso externo O uso de um cabo de extensão adequado reduz o risco de choque elétrico.

Segurança das pessoas

- Esteja atento, preste atenção ao que você está fazendo e aborde o trabalho com uma ferramenta elétrica de maneira sensata. Não use uma ferramenta elétrica se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção durante a utilização da ferramenta elétrica pode resultar em ferimentos graves.

- Use sempre equipamento de proteção individual e óculos de segurança. Usar equipamento de proteção individual, como máscara contra poeira, sapatos de segurança antiderrapantes, capacete ou proteção auditiva, dependendo da situação dependendo do tipo e utilização da ferramenta elétrica, reduz o risco de ferimentos.

- Evite o arranque involuntário. Certifique-se de que a ferramenta elétrica esteja desligada antes de conectá-la à fonte de alimentação e/ou bateria, pegá-la ou transportá-la. Se você segurar o dedo enquanto carrega a ferramenta elétrica ligar o interruptor ou conectar o dispositivo à fonte de alimentação enquanto ele estiver ligado, isso pode causar acidentes.

- Remova quaisquer ferramentas de ajuste ou chaves antes de ligar a ferramenta elétrica. Uma ferramenta ou chave localizada numa parte rotativa do dispositivo pode causar danos levar a lesões.

- Evite posturas anormais. Mantenha-o seguro Fique de pé e mantenha o equilíbrio em todos os momentos. Isto permite controlar melhor a ferramenta elétrica em situações inesperadas.

- Use roupas adequadas. Não use roupas largas ou joias. Mantenha cabelos, roupas e luvas longe de peças móveis. Roupas largas, joias ou cabelos longos podem ficar presos nas peças móveis.

106. Uso e manuseio da ferramenta elétrica

- Não sobrecarregue o dispositivo. Use a ferramenta elétrica designada para o seu trabalho. Com a ferramenta elétrica certa, você pode trabalhar melhor e com mais segurança dentro da faixa de desempenho especificada.

- Não utilize uma ferramenta elétrica cujo interruptor esteja com defeito. Uma ferramenta elétrica que não possa mais ser ligada ou desligada é perigosa e deve ser reparada.

- Desligue o aparelho e/ou retire a bateria antes de fazer ajustes no aparelho, trocar acessórios ou guardar o aparelho. Esta precaução evita que a ferramenta elétrica seja ligada inadvertamente.

- Mantenha as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que ninguém use o dispositivo que não esteja familiarizado com ele ou com estas instruções não li. As ferramentas elétricas são perigosas quando usadas por pessoas inexperientes.

- Faça a manutenção das ferramentas elétricas com cuidado. Verifique se as peças móveis estão funcionando corretamente e não estão emperradas, se as peças estão quebradas ou danificadas de tal forma que o funcionamento do ferramenta elétrica está danificada. Repare as peças danificadas antes de usar o dispositivo. Muitos acidentes são causados por ferramentas elétricas mal conservadas.

- Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente mantidas

com bordas cortantes afiadas têm menos probabilidade de emperrar e são mais leves para liderar.

- Utilize ferramentas elétricas, acessórios, ferramentas de aplicação, etc. de acordo com estas instruções. Leve em consideração as condições de trabalho e a atividade a ser desenvolvida. O uso de ferramentas elétricas para aplicações diferentes das pretendidas pode resultar em levar a situações perigosas.

107. Uso e manuseio da ferramenta sem fio

- Carregue as baterias apenas com carregadores recomendados pelo fabricante. Um carregador projetado para um tipo específico de bateria cria risco de incêndio quando usado com outras baterias.

- Utilize apenas as baterias previstas para este fim nas ferramentas eléctricas. A utilização de outras baterias pode resultar em ferimentos e risco de incêndio.

- Mantenha a bateria não utilizada longe de clipes de papel, moedas, chaves, pregos, parafusos ou outros pequenos objetos metálicos que possam causar pontes nos contatos. Um curto-circuito entre os contatos da bateria pode causar queimaduras ou resultar em incêndio.

- Se usado incorretamente, poderá vazar líquido da bateria. Evite contato com ele. Em caso de contato acidental, enxaguar com água. Se o líquido entrar em contato com seus olhos, procure atendimento médico adicional. O vazamento de fluido da bateria pode causar irritação na pele ou causar queimaduras.

108. Instruções de segurança para a roçadora

- Para sua segurança e a segurança de outras pessoas, leia este manual de instruções e suas instruções de segurança antes de usar o dispositivo. Guarde as instruções de operação e mantenha suas instruções de segurança seguras para uso posterior cada uso disponível.

- Transmitir o manual de instruções junto com o aparelho caso mude de proprietário.

- As pessoas que operam o dispositivo não devem estar sob a influência de substâncias intoxicantes (por exemplo, álcool, drogas ou medicamentos).

- Opere o dispositivo apenas da maneira prescrita e entregue pelo fabricante condição técnica. Alterações não autorizadas no dispositivo excluem o fabricante da responsabilidade por quaisquer danos resultantes.

- Utilize o aparelho apenas à luz do dia ou sob boa iluminação artificial.

- Utilize o aparelho apenas em condições de tempo seco. Mantenha-o longe da chuva ou molhado. Permitir a entrada de água no dispositivo aumenta o risco de choque elétrico.

- Desligue o aparelho e remova a bateria nas seguintes condições:

♦se o dispositivo for deixado sem vigilância;
◆antes de verificar, limpar ou realizar qualquer outro trabalho no aparelho;
♦se o dispositivo começar a vibrar excessivamente.

Antes de usar

• Antes de iniciar o trabalho, familiarize-se com a roçadora e suas funções e controles.
• Verifique se o dispositivo apresenta sinais de desgaste ou danos antes do uso e após um impacto.

- Não utilize um dispositivo cujo interruptor esteja com defeito e não possa mais ser ligado ou desligado.

- Verifique se todas as porcas e parafusos estão apertados para garantir que o dispositivo funcione com segurança.

- Nunca utilize um dispositivo com peças danificadas ou faltando. Mande repará-los ou, se necessário, substituí-los por um especialista qualificado ou uma oficina especializada.

- Para reduzir o risco de ferimentos graves, nunca utilize arame ou linha reforçada com metal como linha de corte.

- Ao trabalhar com ou sobre o aparelho, use sempre calçado resistente, calças compridas e equipamento de proteção individual adequado (óculos de segurança, proteção auditiva, luvas de trabalho antiderrapantes, etc.). O uso de equipamento de proteção individual reduz o risco de lesões.

- Não use joias ou roupas largas que possam ficar presas no aparador de grama. Mantenha o cabelo comprido longe do fuso.

- Verifique a área onde o aparelho está sendo utilizado e remova pedras e fios que possam ficar presos pelo aparador de grama para não colocar as pessoas em perigo acontece.

- Remova quaisquer ferramentas de ajuste ou chaves antes de ligar a roçadora. Uma ferramenta ou chave que esteja numa parte rotativa do dispositivo pode causar ferimentos liderar.

Quando implantado

• Não utilize o aparelho se houver pessoas (especialmente crianças) ou animais nas imediações.
• Pare de trabalhar se notar que há pessoas (especialmente crianças) ou animais de estimação por perto.
• Mantenha sempre as mãos e os pés afastados da linha ou lâmina rotativa, principalmente ao ligar a roçadora.

• Para se proteger de lesões, mantenha sempre a foice paralela ao relvado ao ligá-la.

• Mantenha sempre uma distância segura durante o processo de corte e não toque na linha rotativa ou na lâmina

• Evite posturas anormais. Mantenha-o seguro
  Fique de pé e mantenha o equilíbrio em todos os momentos. Isto permite controlar melhor a foice em situações inesperadas e em locais particularmente inclinados.
• Não trabalhe com a roçadora em ambientes explosivos que contenham líquidos, gases ou poeiras inflamáveis. A foice pode produzir faíscas que podem inflamar a poeira ou a fumaça.
• Tenha cuidado extra ao andar para trás. Existe o risco de tropeçar!
• Caminhe apenas em ritmo de caminhada.
• Ao interromper o trabalho, nunca deixe o aparelho sem vigilância e guarde-o em local seguro.

Após o uso

• Desligue o aparelho, remova a bateria e coloque o aparelho em um local seguro.
• Não guarde o aparelho ao alcance das crianças.
• Certifique-se de que as ranhuras de ventilação do aparelho estejam livres de sujeira.
• As peças sobressalentes devem atender aos requisitos especificados pelo fabricante.

Portanto, utilize apenas peças sobressalentes originais ou peças sobressalentes aprovadas pelo fabricante. Ao substituir, siga as instruções de instalação fornecidas e remova-o previamente Bateria.

- As reparações devem ser realizadas apenas por um técnico qualificado ou por uma oficina especializada.

109. Instruções de segurança do carregador

- Mantenha o carregador longe de chuva ou umidade. Permitir que água entre no carregador aumenta o risco de choque elétrico.

- Mantenha o carregador limpo. Existe risco de choque elétrico devido à contaminação.

- Verifique o carregador, o cabo e a ficha antes de cada utilização. Não use o carregador se notar algum dano. Não abra o carregador sozinho e mande-o reparar apenas por pessoal especializado qualificado e apenas com peças sobressalentes originais.

- Não coloque objetos sobre o carregador nem o coloque sobre superfícies macias. Existe risco de incêndio.

• Verifique sempre se a tensão da rede corresponde à tensão indicada na placa de identificação do carregador.
• Nunca utilize o carregador se o cabo, a ficha ou o próprio dispositivo estiverem danificados por influências externas. Leve o carregador à oficina especializada mais próxima.
• Em nenhuma circunstância abra o carregador. Em caso de avaria, leve-o a uma oficina especializada.

110. Instruções de segurança para baterias de íon-lítio

- Não abra a bateria. Existe o risco de curto-circuito.

- Proteja a bateria do calor, por ex. B. também devido à exposição constante à luz solar, fogo, água e umidade. Existe risco de explosão.

- Se a bateria for danificada ou usada incorretamente, poderão escapar vapores. Forneça ar fresco e consulte um médico se tiver algum sintoma. Os vapores podem irritar o trato respiratório.

- Se usado incorretamente, poderá vazar líquido da bateria. Evite contato com ele. Em caso de contato acidental, enxaguar com água. Se o líquido entrar em contato com seus olhos, procure atendimento médico adicional. O vazamento de fluido da bateria pode causar irritação na pele ou causar queimaduras.

- Use apenas baterias originais com a placa de identificação da sua ferramenta elétrica tensão especificada. Ao usar outras baterias, como imitações, baterias remanufaturadas ou baterias de terceiros, existe o risco de ferimentos e danos materiais devido à explosão das baterias.

- A tensão da bateria deve corresponder à tensão de carga da bateria do carregador. Caso contrário, existe risco de incêndio e explosão.

- Carregue as baterias apenas com carregadores recomendados pelo fabricante. Um carregador projetado para um tipo específico de bateria cria risco de incêndio quando usado com outras baterias.

- A bateria pode ser danificada por objetos pontiagudos, como pregos ou chaves de fenda, ou por força externa. Pode ocorrer um curto-circuito interno e a bateria pode queimar, fumegar, explodir ou superaquecer.

111. Apresentação

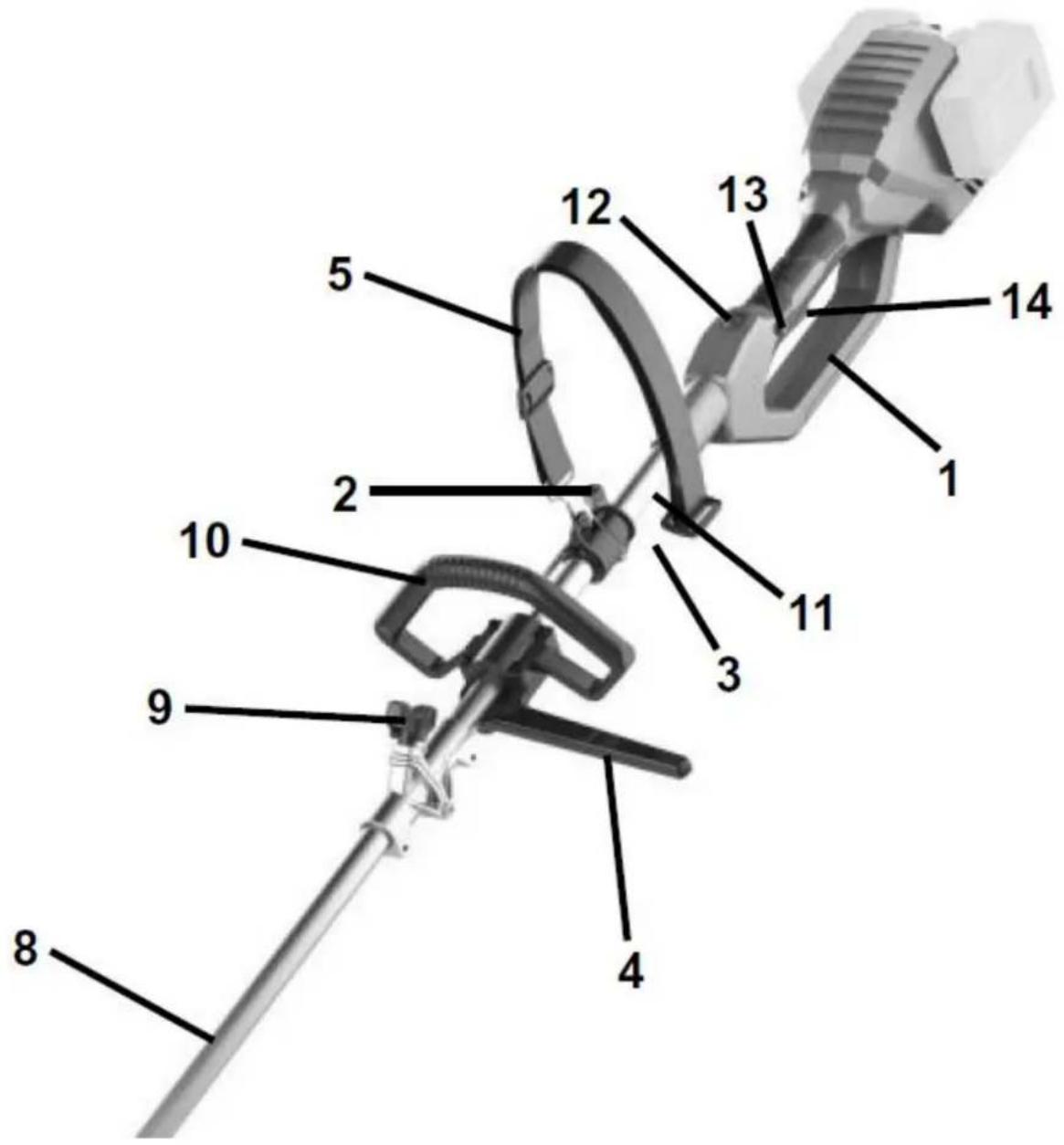

Figura 1: Roçadeira - parte superior

1. Alça traseira 9. Conector
2. Chave de caixa 10. Cabo redondo
3. Fivela da alça de ombro 11. Alça redonda
4. Parte inferior da alça redonda 12. Chave seletora de velocidade
5. Alça de ombro 13. Interruptor de segurança
6. Eixo inferior 14. Interruptor liga/desliga

Manual_FX-E2MS_Int24_rev2

6 7

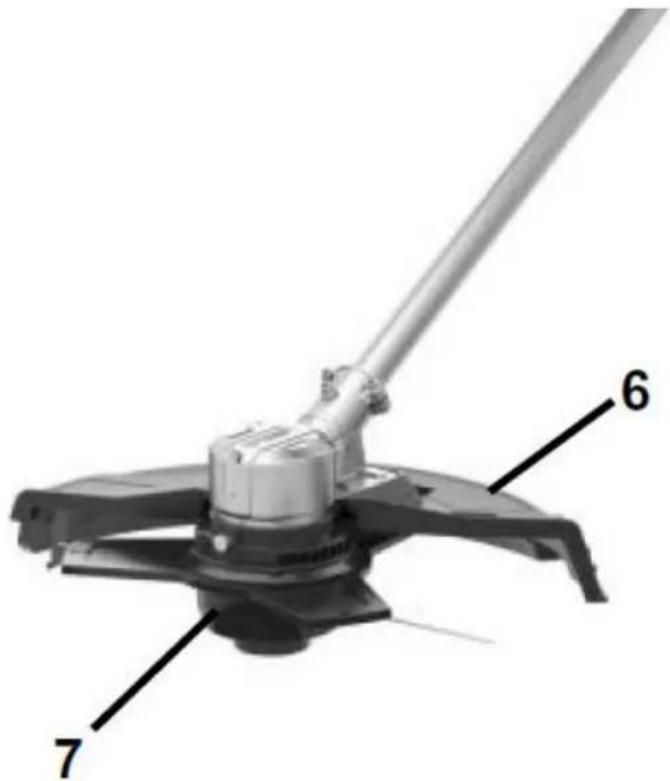

Figura 2: Roçadeira - parte inferior

1. Escudo protetor
2. Cabeça de linha

18 16 19 15 21 17 20

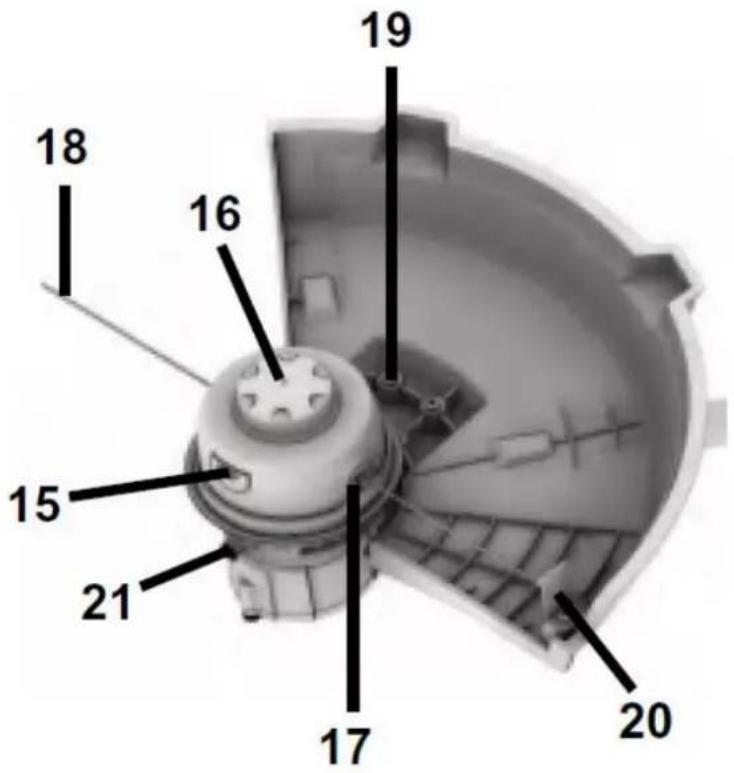

Figura 3: Cabeça de foice incluindo cabeça de linha (vista de baixo)

1. Destravando a tampa do cabeçote da linha
2. Botão de fornecimento de linha
3. Ilhó para linha
4. Rosca
5. Parafusos Blindagem protetora20. Faca de linha21. Bloqueio de cabeça de foice

22 23 24

Figura 4: Acessórios de montagem

1. Campainha de fixação para lâmina de 3 dentes
2. Arruela de fixação para lâmina de 3 dentes
3. Porca para fixação da lâmina de 3 dentes

112. Conjunto

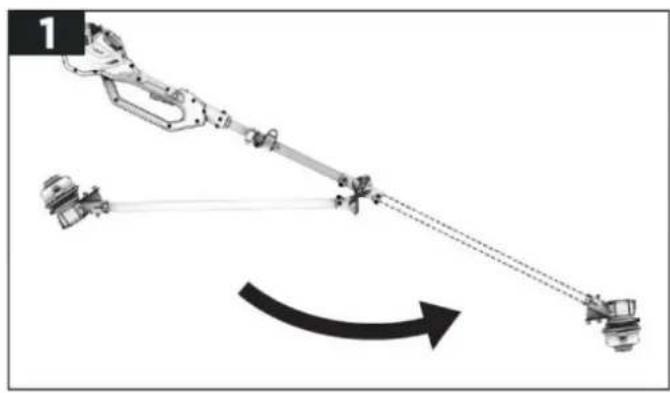

Conexão do eixo superior com o eixo inferior

• Desdobre o eixo inferior conforme mostrado abaixo.

ACHTUNG!

- Alinhe os dois eixos um com o outro para que você possa conectá -los usando o parafuso borboleta. Aperte o parafuso firmemente para uma conexão segura.

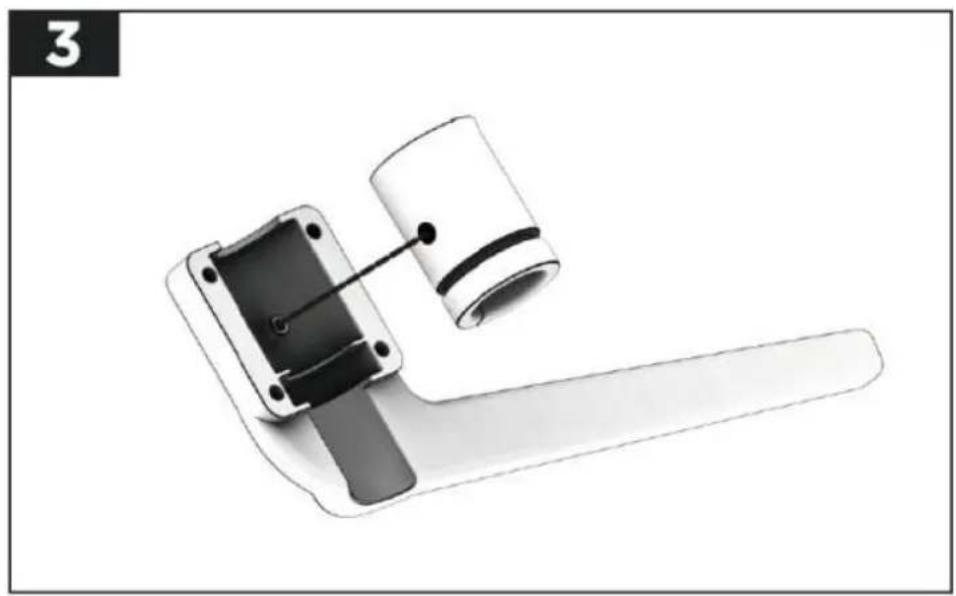

Alça redonda de montagem

O cabo redondo a ser fixado na roçadeira é composto pelas partes superior e inferior.

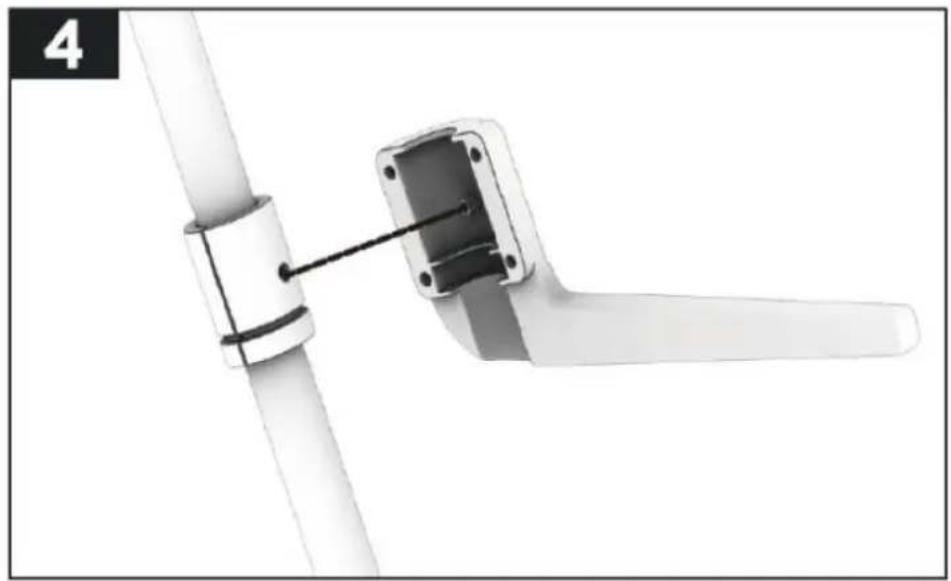

- Fixe a manga de borracha na parte inferior do cabo redondo alinhando o orifício da manga de borracha com o cilindro na parte inferior do cabo redondo (veja a figura a seguir).

- Depois de combinar a manga de borracha com a parte inferior do cabo redondo, fixe esta combinação ao eixo superior alinhando o cilindro na parte inferior do cabo redondo com o orifício no eixo superior (veja a figura a seguir).

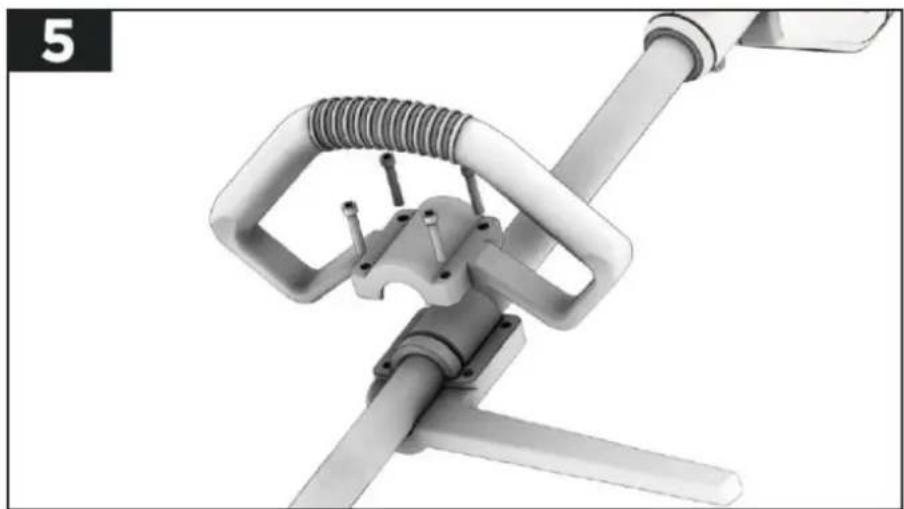

- Coloque a parte superior da alça redonda no eixo superior e a parte inferior da alça redonda (veja a figura a seguir).

Certifique-se de que os 4 furos da respectiva parte da alça redonda estejam opostos um ao outro. Fixe a alça redonda no eixo superior usando os parafusos e uma chave Allen adequada.

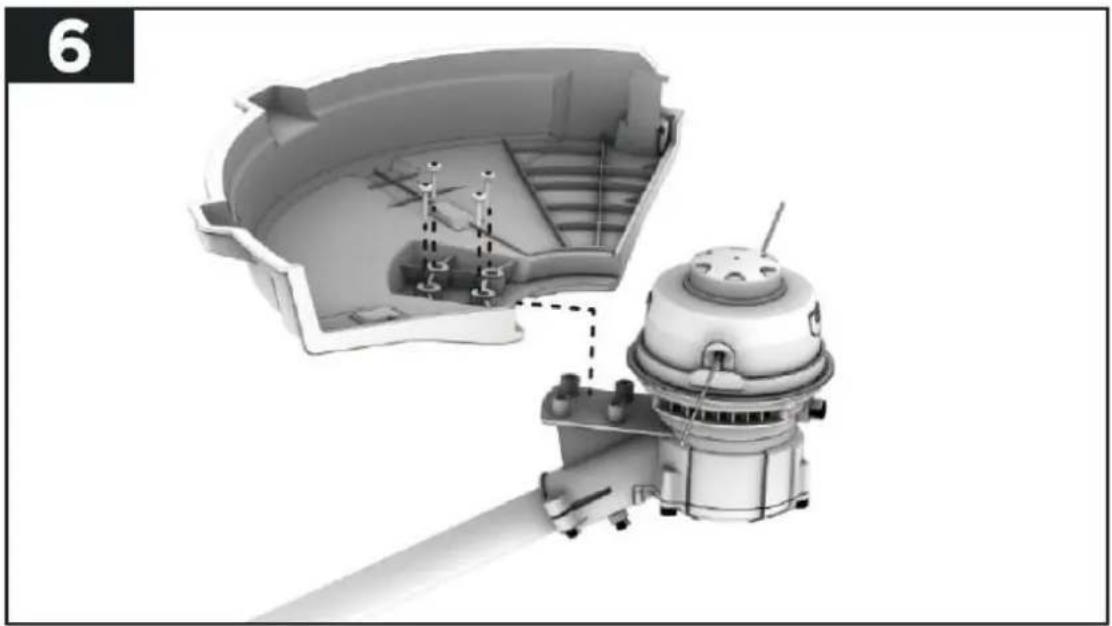

Instalação do escudo protetor

• Vire o dispositivo e coloque-o sobre uma superfície plana. Alinhe o escudo na cabeça da foice e fixe-o conforme mostrado na figura abaixo.
• Insira os 4 parafusos de montagem da proteção incluídos nos orifícios alinhados. Aperte os parafusos firmemente usando uma cabeça Phillips. Verifique se o dispositivo de proteção está instalado corretamente.

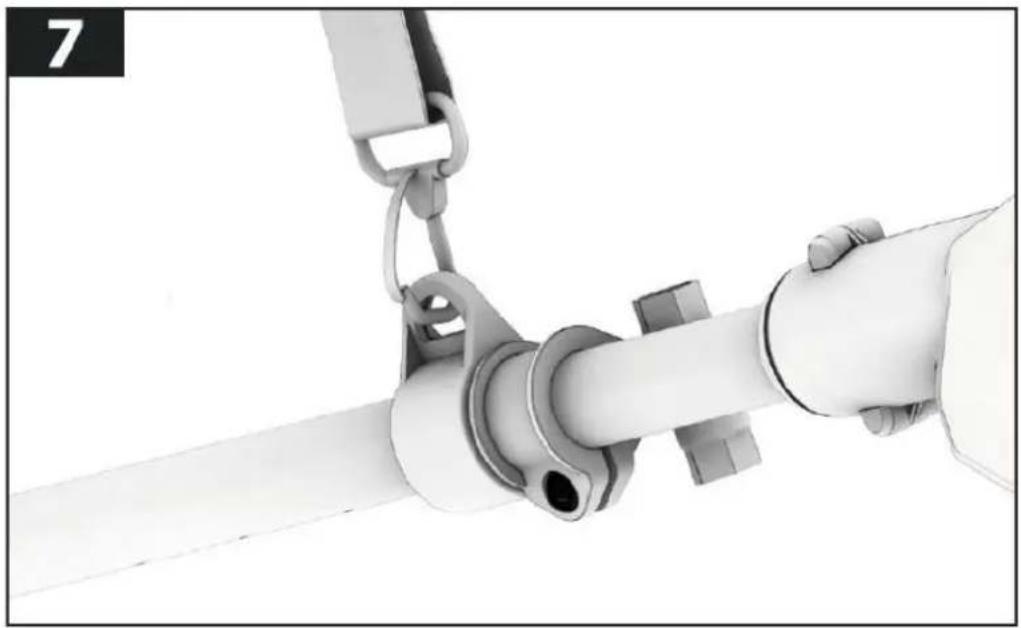

Este dispositivo vem com uma alça de transporte para facilitar seu trabalho. Fixe a alça de transporte ao suporte correspondente no eixo superior (ver ilustração).

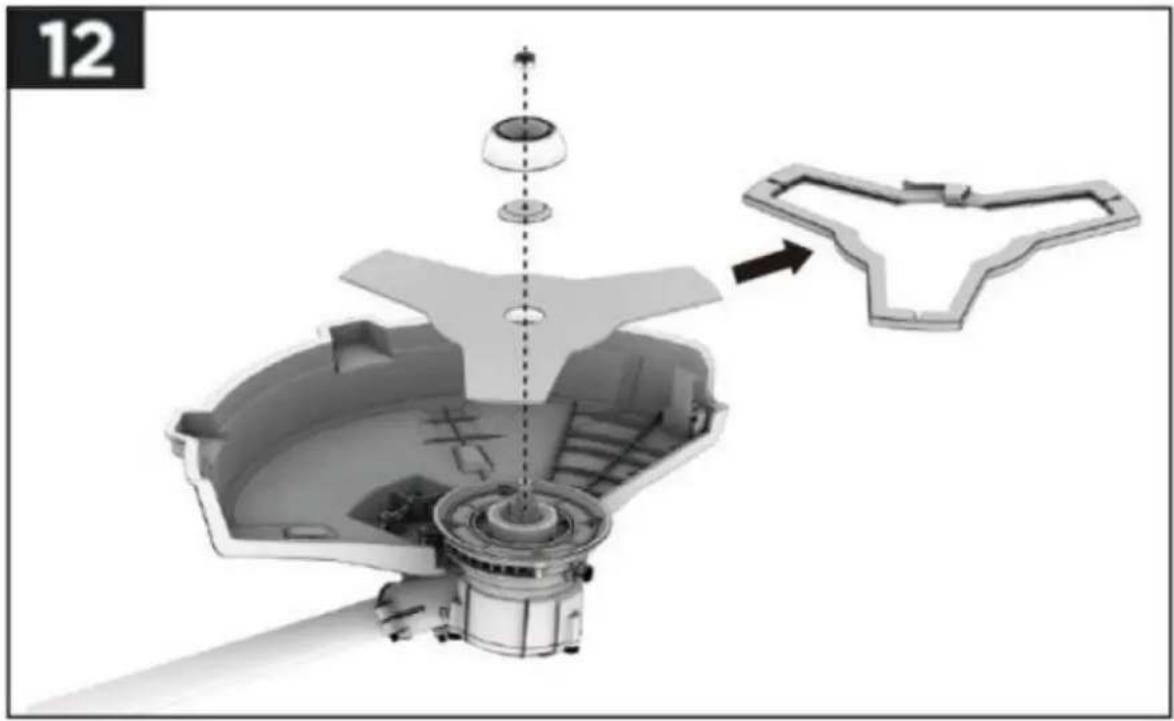

Instalando a lâmina de 3 dentes

Para instalar a lâmina de 3 dentes, você deve primeiro remover a cabeça da linha da cabeça da foice para depois fixar a lâmina de 3 dentes. Aqui, faça o seguinte:

Vire a foice e coloque-a sobre uma superfície plana. Em seguida, pressione e segure o botão de liberação na tampa do cabeçote de linha e primeiro remova a tampa (veja as imagens a seguir).

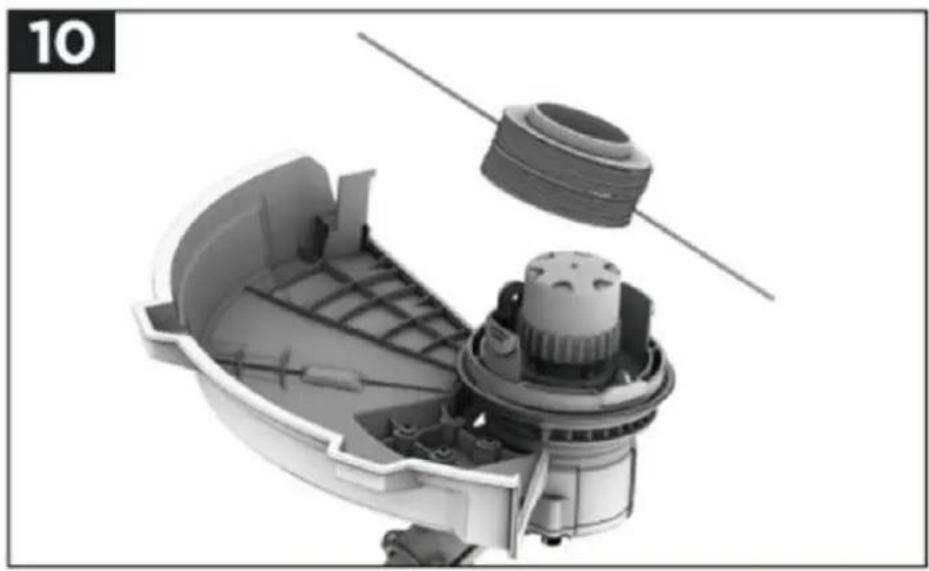

• Em seguida, remova o carretel de linha (veja a figura a seguir).

- Para remover o compartimento do carretel de filamento, primeiro pressione o botão de travamento para evitar que o compartimento gire ainda mais no sentido horário. Em seguida, gire a carcaça no sentido anti-horário e remova a carcaça da bobina (veja a figura a seguir).

• Agora remova a proteção da lâmina de 3 dentes e coloque a lâmina na cabeça da foice conforme mostrado abaixo.
• Coloque primeiro o disco de fixação na lâmina de 3 dentes, depois o sino de fixação em cima dela e depois fixe tudo firmemente na cabeça da foice com a porca (veja a ilustração a seguir).

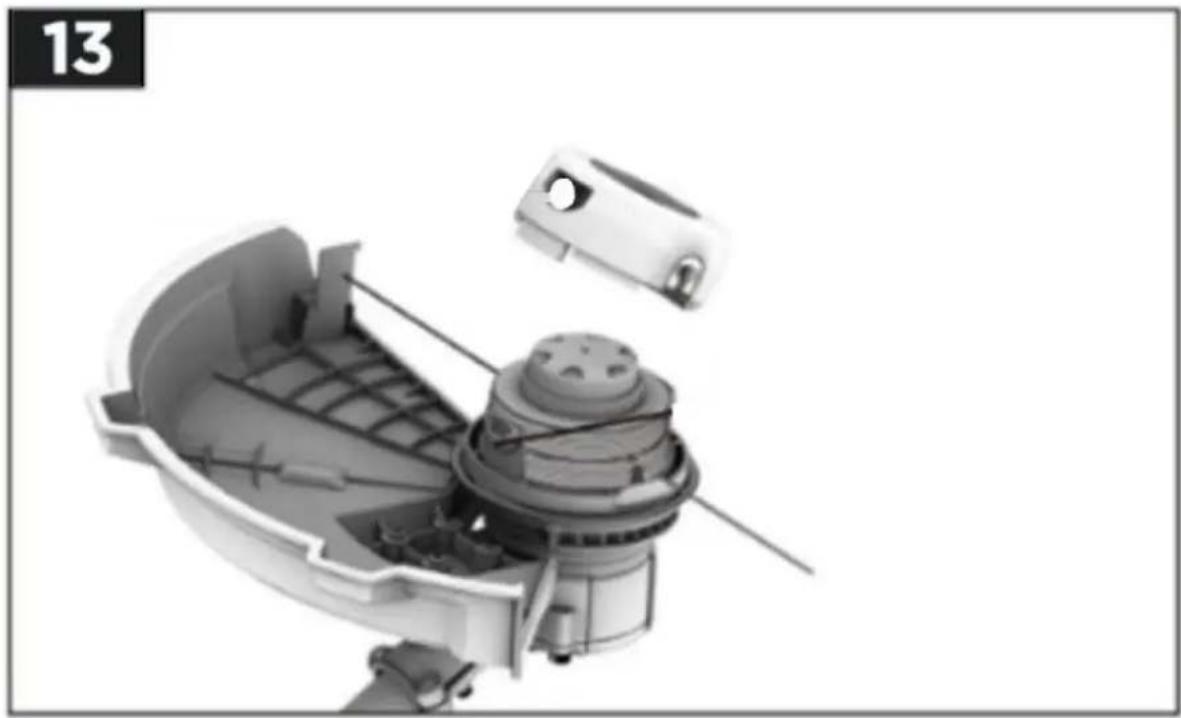

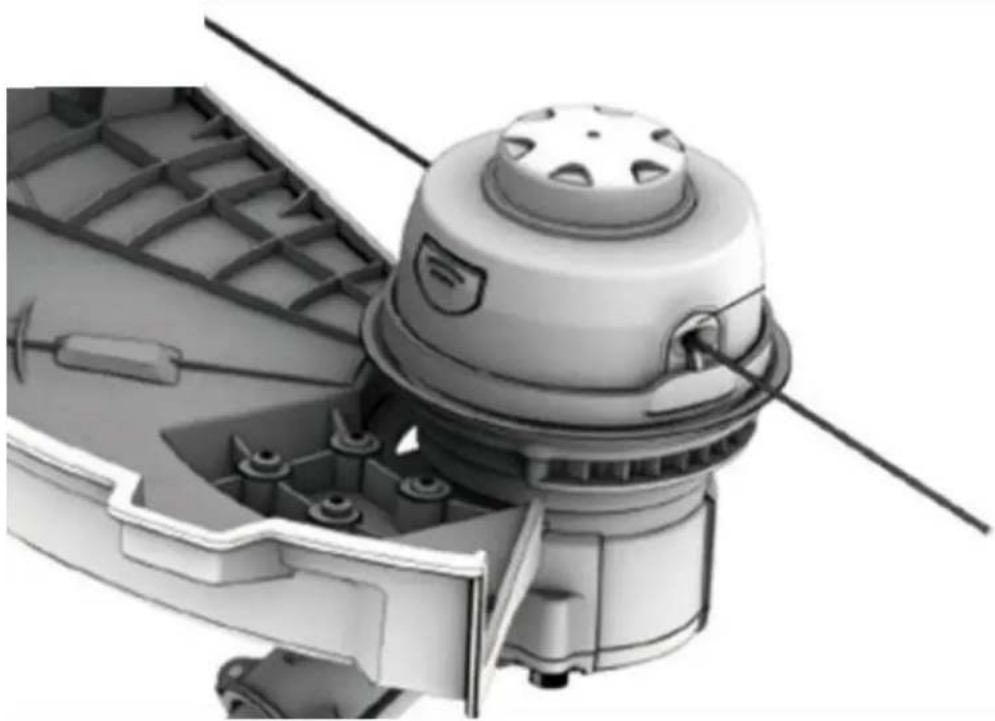

Instalando a cabeça de rosca

Para reinstalar a cabeça da linha na cabeça da foice, primeiro remova a lâmina de 3 dentes.

Agora proceda na ordem inversa da desmontagem da cabeça da rosca (veja instalação da lâmina de 3 dentes. Primeiro coloque o alojamento no fuso). Pressione o botão de trava novamente para evitar que o eixo gire e aperte o alojamento do cabeçote da linha no cabeçote da foice girando-o no sentido horário. Em seguida, insira o carretel de filamento na caixa. Finalmente, feche a tampa da caixa da bobina. Certifique-se de que a abertura dos botões de liberação na tampa da caixa esteja exatamente acima dos botões de liberação e de que você tenha passado as pontas da linha pelos ilhós correspondentes antes de travar a tampa.

Um “clique” pode ser ouvido quando os botões na tampa da caixa são travados no lugar (veja a figura a seguir).

113. Trabalhando com a roçadeira

Antes do início

• Certifique-se de que a chave esteja na posição desligada e desconecte a bateria do dispositivo.
• Verifique o estado geral do dispositivo. Inspezione a proteção, a chave e o cabo quanto a parafusos soltos, fixação inadequada, peças quebradas e quaisquer outras condições que possam afetar a operação segura. Se ocorrerem ruídos ou vibrações incomuns durante a operação, desligue o dispositivo imediatamente e leve o problema para ser corrigido por um profissional qualificado.
• Certifique-se de estar em uma superfície nivelada e com uma base segura.
• Verifique se a linha toca ou se estende além da borda da blindagem.
• Verifique a lâmina de 3 dentes antes de cada utilização. Nunca use lâminas cegas, rachadas ou danificadas.
• Coloque a alça de ombro de forma que ela fique apoiada em um lado do ombro (veja a ilustração a seguir. Em caso de perigo, ela pode ser removida rapidamente do corpo.

Manual_FX-E2MS_Int24_rev2

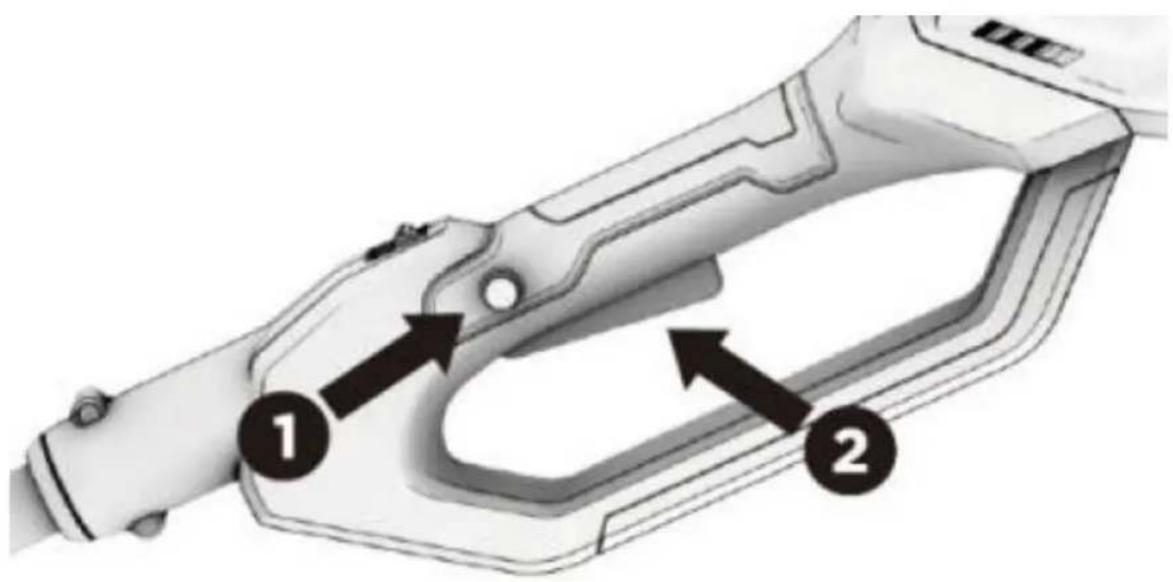

Iniciando a roçadora

Para iniciar o Sense, primeiro pressione o interruptor de segurança e mantenha-o pressionado para poder operar o interruptor liga/desliga (veja a figura a seguir). Assim que a foice estiver funcionando, você pode liberar o interruptor de segurança

114. Parando a roçadora

• Basta soltar o botão liga/desliga.
• A foice para completamente após alguns segundos.
• Por razões de segurança, retire a bateria do dispositivo.

115. Configuração de velocidade variável

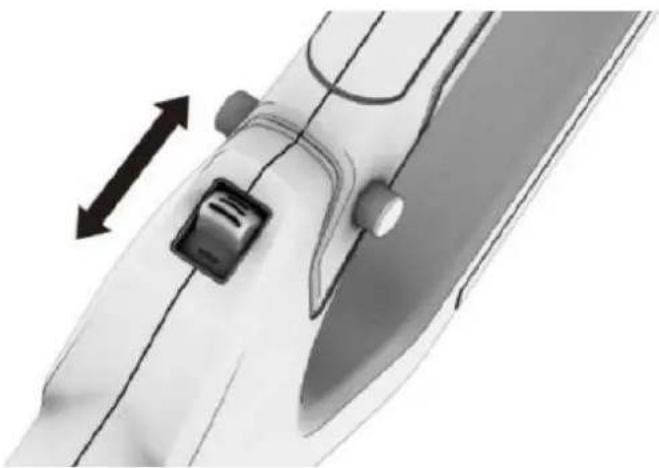

Para definir a velocidade variável, primeiro ligue a roçadora. Em seguida, gire o controle de velocidade variável para frente ou para trás para ajustar a velocidade conforme necessário (veja a figura a seguir). Você pode escolher entre duas velocidades (I ou II). Para trabalhos leves, recomendamos a configuração de velocidade mais lenta, pois isso aumentará o tempo de funcionamento da roçadora.

Tenha cuidado para não sobrecarregar a roçadora. Se sobrecarregar a roçadora, o motor pode ficar danificado. Para evitar a sobrecarga, corte a relva longa ou difícil por fases com vários cortes simples. Assegurar-se de que as peças rotativas não cortam o solo, uma vez que isso provoca um desgaste mais rápido dos dispositivos de corte e pode danificar o fuso e o motor da foice.

• Para aparar, monte o cabeçote de linha.
• Verifique previamente se ainda há linha suficiente no carretel.
• Insira a bateria.

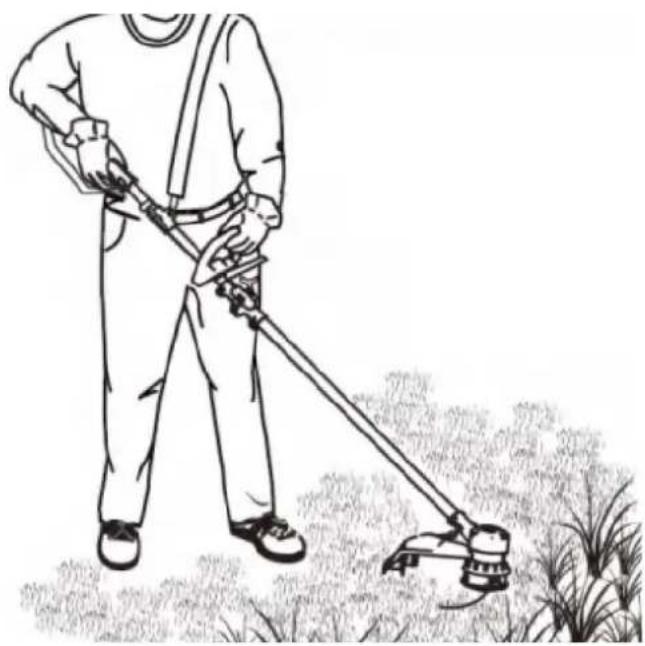

• Segure a roçadora com as duas mãos, uma mão no cabo traseiro e a outra no cabo redondo.
• Coloque a foice em uma superfície firme e segura. Só então ligue o motor.
• Segure ambas as alças com firmeza e mova-se lenta e uniformemente em um movimento lateral.
• Não use força na roçadeira. Corte com a ponta do fio.

• Quando terminar, pare o aparador e remova a bateria.

117. Use a digitação automática

O cabeçote de linha está equipado com um botão de alimentação de linha que permite avançar a linha sem parar o motor.

• Ligue o aparador de grama.
- Bata levemente no botão de alimentação de linha no chão, conforme mostrado abaixo.

• A linha é alimentada toda vez que você pressiona o botão.
  NOTA: Se for introduzida muita linha, o cortador de linha na proteção protetora irá cortá-la no comprimento correto.
• Se a linha não for cortada corretamente, o carretel poderá ficar emaranhado. Neste caso, retire a bobina e rebobine a linha (consulte Enrolar a nova linha).
• Se houver pouca linha no carretel, talvez você não consiga passar a linha pelo mecanismo de rosqueamento automático. Neste caso, desligue o aparelho e proceda conforme o capítulo seguinte.

118. Alimentação manual da linha

Desligue a roçadeira e remova a bateria. Para passar a linha manualmente, pressione o botão de alimentação de linha e ao mesmo tempo puxe a linha com cuidado até que ela fique longa o suficiente para alcançar o cortador de linha (veja a figura a seguir).

119. Benefícios da lâmina de 3 dentes

• Antes de usar, verifique se a lâmina de 3 dentes está instalada corretamente.
• Instale a bateria.
• Segure a roçadeira firmemente com as duas mãos, uma mão na alça traseira e a outra na alça redonda frontal. Fique em uma superfície firme e segura.
• Inicie a roçadeira.
• Segure ambas as alças com firmeza e mova-se lenta e uniformemente. Para cortar vegetação excessiva e escovar, abaixo a lâmina giratória de 3 dentes sobre a vegetação para separá-la.
• Para cortar árvores jovens ou grama, mova a roçadeira próximo ao solo, como faria ao aparar a grama (balançando para a esquerda e para a direita).
• Mergulhe a lâmina por cima ao cortar arbustos grossos ou vegetação rasteira.
• NOTA: Não use força na roçadeira.
• Pare a roçadeira quando terminar. Remova a bateria.

120. Notas de trabalho

Tenha em atenção:

Quanto mais alta a unidade de corte estiver acima do solo, maior será o risco de ferimentos causados por aparas atiradas para o lado. Tente sempre manter o escudo protetor logo acima do solo!

Não tente cortar materiais de madeira com diâmetro maior. A lâmina de 3 dentes pode ficar presa ou toda a foice pode ser empurrada para frente. Isto pode resultar em danos à lâmina ou à roçadora ou à perda de controle da roçadora, o que pode resultar em ferimentos.

O uso inadequado de uma lâmina pode causar rachaduras, lascas ou quebras. Também existe um risco significativo de lesões aqui.

As peças jogadas fora podem ferir gravemente o operador ou outras pessoas. Para reduzir o risco de lesões, é importante tomar as seguintes precauções:

• Evite o contato com objetos estranhos duros ou sólidos, como pedras, pedras ou pedaços de metal.
• Nunca corte madeira ou arbustos com diâmetro de tronco superior a 2 cm.
• Verifique a faca em intervalos curtos e regulares em busca de sinais de danos.
• Não continue trabalhando com uma faca danificada.
• Afie a faca regularmente (se ela estiver visivelmente cega).
• Não segure a unidade de corte acima dos joelhos. Isso pode levar rapidamente à perda de controle.

121. Enrole um novo tópico

Atenção: Utilize apenas uma linha com um diâmetro de 0,08 polegadas / 2 mm. A utilização de outros diâmetros pode provocar danos no cortador de escova.

• Retire o carretel conforme já descrito.
• Remova qualquer linha antiga restante do carretel.
• Pegue um fio novo com aproximadamente 2,5 m de comprimento.
  Insira uma pequena porção da linha em um dos orifícios na parte superior do carretel e enrole cerca de metade da linha na direção das setas mostradas na parte superior do carretel.
  Em seguida, passe a segunda metade restante pela reentrância na parte inferior do carretel e enrole a linha de forma que no final você tenha linha suficiente para enfiá-la no outro orifício superior (veja as ilustrações a seguir).

- Certifique-se de que a linha esteja bem enrolada. Caso contrário, o tópico poderá ficar preso ao usar a função de digitação automática (veja a figura a seguir)

• Não encha demais a bobina! Após enrolar a linha, deve haver pelo menos 6 mm (1/4 polegada) de espaço entre a linha e a borda externa do carretel.
• Em seguida, reinsira a bobina. Passe as pontas da nova linha pelos ilhós e puxe a linha até tocar a lâmina da proteção.

122. Manutenção e cuidados

Atenção: retire a bateria do aparelho antes de realizar qualquer trabalho na ferramenta elétrica

Não use água ou agentes de limpeza líquidos.

• Remova a sujeira e o pó da carcaça com uma escova ou pano seco.
• Remova os resíduos de grama da parte inferior da roçadora.
• Mantenha os contatos da bateria e do aparelho limpos e sem poeira.

123. Disposição

AVISO!

Inutilize ferramentas elétricas antigas antes de descartá-las:

• ferramentas elétricas operadas pela rede elétrica, removendo o plugue de conexão,
• ferramentas elétricas operadas por bateria removendo a bateria.

Apenas para países da UE

Não jogue ferramentas elétricas no lixo doméstico! De acordo com a Diretiva Europeia 2012/19/CE sobre resíduos de equipamentos elétricos e eletrónicos e a sua implementação na legislação nacional, os equipamentos elétricos usados devem ser recolhidos separadamente e reciclados de forma ecológica. Recuperação de matérias-primas em vez de eliminação de resíduos. O dispositivo,

os acessórios e a embalagem devem ser reciclados de forma ecológica. As peças de plástico são marcadas para reciclagem seletiva.

AVISO!

Não jogue baterias/pilhas recarregáveis no lixo doméstico, no fogo ou na água. Não abra baterias velhas. As pilhas/pilhas recarregáveis devem ser recolhidas, recicladas ou eliminadas de forma ecológica.

Apenas para países da UE: De acordo com a Diretiva 2006/66/CE, os acumuladores/baterias defeituosos ou usados devem ser reciclados.

UM AVISO

Entre em contato com seu município/cidade para obter informações sobre as opções de descarte.

Reciclagem de matérias-primas em vez de eliminação de resíduos.

1. Dados técnicos

Cortador de escova de bateria 40V	FX-E2MS
rotações por minuto	Entre 4.500 rpm e 6.000 rpm
Área de trabalho FadenkopÁrea de trabalho Lâmina de 3 dentes	350mm255mm
Espessura da lâmina de 3 dentes	1,4 mm
Mais medido Nível de potência sonora	81 ( LpA ) dB
Garantido Nível de potência sonora	91,2 ( LwA ) db
espessura da linha	2mm
Peso (sem bateria)	4,55kg

125. Declaração de conformidade da UE /Declaração de Conformidade

Fabricante / Produtor FUXTEC GmbH

Kappstraße 69, 71083 Herrenberg Alemanha / Alemanha

Telephone: [phone]

Fax: [phone]

E-mail: [e-mail] Rede: www.fuxtec.de

Descrição / nome

40V Akku Motorsense / E 2 40 V Cortador de escova

Diretrizes da CE / CE diretiva 2006/42 /CE

2014/30/UE

2000/14/CE

Normas Aplicáveis /aplicáveis padrões

EN 60335-1:2012+A11+A13+A1+A14+A2+A15

EN 62233:2008

EN 50636-2-100:2014

EN ISO 11806-1:2022

EN IEC 55014-1:2021 EN IEC 55014-2:2021

Declaramos que a máquina acima mencionada se deve a Seu Design na versão que comercializamos básico Requisitos de segurança e saúde dos listados Directiva CEsão equivalentes a.

Declaramos que a máquina acima mencionada atende aos requisitos essencial requisitos de segurança e saúde das diretivas da CE acima mencionadas. Qualquer manipulação ou alteração da máquina não sendo explicitamente autorizada por nós antecipadamente torna este documento nulo e vazio.

Aufbewahrung der technischen Unterlagen: FUXTEC GmbH • Rua Kapp 69 • 71083 Herrenberg • Alemanha, L. Zirkler, Gestão de negócios

Herrenberg, 12/01/2024

C. Jille
