MODE D'EMPLOI 21058 APA

21,4 154,910 AVERTISSEMENT Lisez attentivement la notice d'utilisation avant la mise en service et respectez toutes les consignes de sécurité ! Tout non-respect de ces consignes peut entraîner des dommages corporels, endommager l'appareil ou vos biens ! Conservez l'emballage d'origine, le justi catif d'achat et la présente notice pour vous y référer ultérieurement ! Si vous revendez ou remettez l'appareil à des tiers, veuillez également leur remettre cette notice d'utilisation. Avant la mise en service, veuillez contrôler le contenu de l'emballage quant à l'absence de dommages et véri er si toutes les pièces sont présentes !

1. UTILISATION CONFORME

La clé dynamométrique sert à serrer les boulons et les écrous à une force prédé nie. Ne l’utilisez que pour serrer des raccords vissés, jamais pour les desserrer, car elle n'est pas adaptée à cet eff et. Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes aux capacités mentales limitées ou ne disposant pas de l'expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet appareil. L'appareil n'est pas destiné à une utilisation industrielle ou commerciale. L'utilisation conforme aux prescriptions implique également le respect de toutes les informations contenues dans cette notice d'utilisation, en particulier le respect des consignes de sécurité. Toute autre utilisation est considérée comme non conforme et peut entraîner des dommages matériels ou corporels. La société EAL GmbH décline toute responsabilité en cas de dommages découlant d’une utilisation non conforme à l’emploi prévu.

1 x clé dynamométrique 1 x rallonge, 125 mm, 1 x douille 17/19 mm 1 x coff ret de rangement, 1 x douille 21/23 mm 1 x mode d'emploi

Plage de mesure : 28 – 210 Nm Poids : env. 1,335 kg Entraînement : 12,7 mm ½“ Longueur : env. 450 mm SOMMAIRE

• Le triangle de signalisation indique toutes les instructions relatives à la sécurité. Respectez-les à tout moment car vous risqueriez sinon de vous blesser ou l'appareil risquerait d'être endommagé.

• Les enfants ne doivent pas jouer avec l'appareil.

• Les tâches de nettoyage et d'entretien à eff ectuer chez soi ne doivent pas être exécutées par des enfants qui ne sont pas sous surveillance.

• Ne laissez pas traîner le matériel d'emballage. Il pourrait devenir un jouet dangereux pour les enfants !

• N'utilisez cet appareil qu'aux ns pour lesquelles il a été prévu !

• Ne pas manipuler ni démonter l'appareil !

• Pour votre propre sécurité, utilisez exclusivement les accessoires ou pièces de rechange qui sont indiqué(e)s dans la notice d'utilisation ou dont l'utilisation est conseillée par le fabricant !

4. CONSIGNES DE SÉCURITÉ

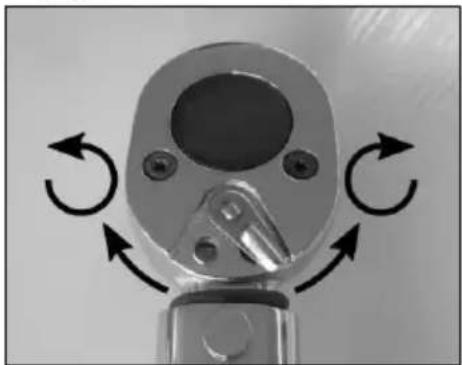

Réglage du sens de rotation : Réglage du couple en Nm : Figure 1: Vue d’ensemble Figure 2 : Réglage du sens de rotation

5. NOTICE D'UTILISATION

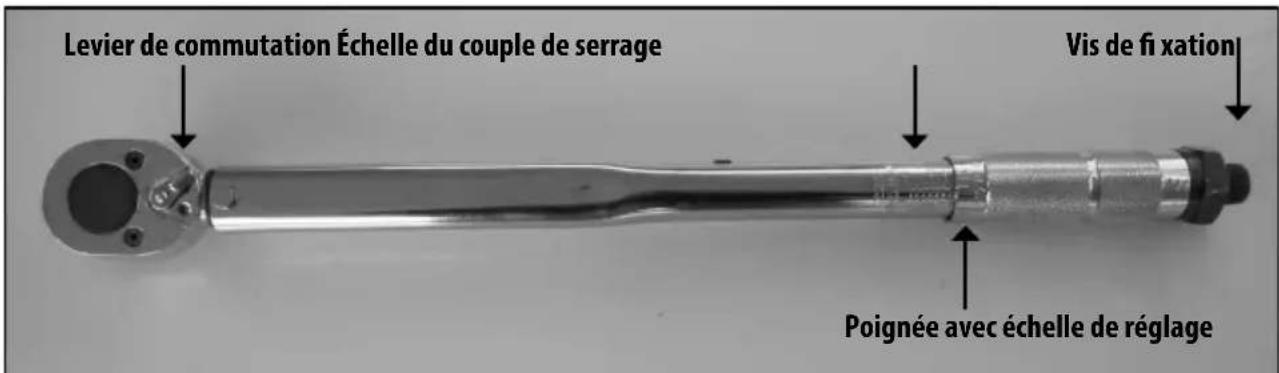

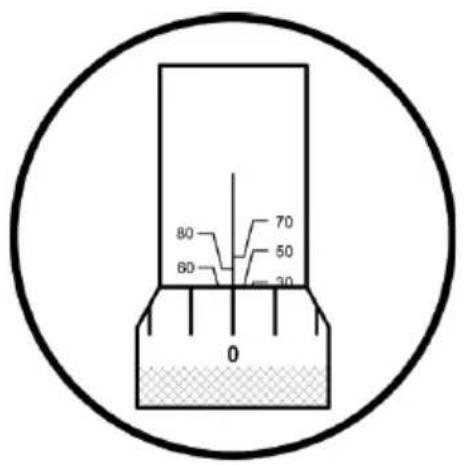

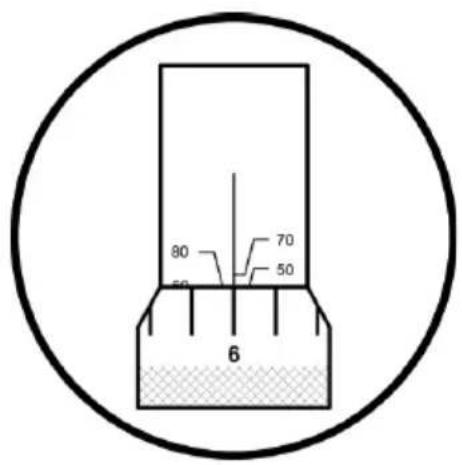

Vue d’ensemble Réglez le sens de rotation à l’aide du levier de commutation au niveau de la tête de la clé dynamométrique Si le levier se trouve dans la bonne position, serrez les vis dans le sens des aiguilles d'une montre. S'il est à gauche, le sens de rotation doit s’eff ectuer dans le sens inverse des aiguilles d'une montre. Déverrouillez la poignée en tournant la vis de xation dans le sens inverse des aiguilles d'une montre. Tenez la clé dynamométrique de façon à pouvoir voir l’échelle du couple de serrage. Il vous suffi t maintenant de tourner la poignée a n de régler le couple souhaité. L'échelle située sur le manche de la clé indique le couple de serrage en Newton-mètre (Fig. 3). Pour obtenir un réglage précis, servez-vous de l'échelle de réglage située sur la poignée (Fig. 4). Pour empêcher la poignée de tourner, serrez la vis de xation en la tournant dans le sens des aiguilles d'une montre. Cela vous permet d'éviter d’ajuster le couple en plein travail. Levier de commutation Échelle du couple de serrage Poignée avec échelle de réglage Vis de xation12 Exemple : Réglage d'un couple de serrage Figure 3 : Exemple de réglage 50 Nm Fig. 4 : Exemple de réglage 56 Nm Serrage d’une vis/écrou avec un couple de serrage réglé : Attention : N’utilisez pas de joints à rotule ou de cardan et évitez d’utiliser de longues rallonges a n de ne pas fausser la valeur de consigne. Placez l'outil adéquat sur l'entraînement carré de la clé dynamométrique. Placez l'outil sur le boulon ou l'écrou. Serrez uniformé- ment et non de façon saccadée jusqu'à ce que vous sentiez un clic dans votre main. Attention : Attention : Arrêtez de serrer dès que vous entendez un « clic », en particulier pour des petits ajustements du couple de serrage. Une fois le travail terminé, relâchez le mécanisme de déverrouillage de la clé dynamométrique. Pour ce faire, tour- nez la poignée en passant par le plus bas couple de serrage réglable.

• Ne rangez la clé dynamométrique qu'en l'état détendu.

• Rangez la clé dynamométrique dans son boîtier dans un endroit sec.

• Avant la prochaine utilisation, desserrez la clé dynamométrique de plusieurs tours jusqu’à obtenir un faible couple de serrage a n d’assurer que le mécanisme soit suffi samment lubri é.

• Nettoyez exclusivement la clé dynamométrique avec un chiff on sec. Ne laissez jamais de liquides entrer à l'intérieur de la clé dynamométrique.

Veuillez vous débarrasser de cet appareil dans des conteneurs pour matériaux recyclables ou auprès des services de collecte publics/communaux/cantonaux. Les matériaux sont recyclables. Par le recyclage, la récupération des matières ou d’autres formes de réutilisation d’appareils usagés, vous contribuez activement à la protection de notre environnement !
