MODE D'EMPLOI 16444 APA

Manuel de l'opérateur 11

Art.nr. 16444

Lithium Power Pack 16.000 mAh

[phone] - 160

[e-mail]

[phone] - 160

[e-mail]

Lisez attentivement le mode d'emploi avant la mise en service et respectez toutes les consignes de sécurité ! Le fait de ne pas respecter les consignes peut avoir pour conséquence des dégâts de personnes, des dégâts de l'appareil ou de vos biens ! Conservez l'emballage d'origine, le justifi catif d'achat et la présente notice pour vous y référer ultérieurement ! Si vous revendez ou remettez le produit à des tiers, veuillez également remettre ce mode d'emploi. Avant la mise en service, veuillez contrôler le contenu de l'emballage quant à l'absence de dommages et vérifi er si toutes les pièces sont présentes !

1. DOMAINE D'APPLICATION

Le Lithium Powerpack sert à recharger les batteries des téléphones portables, smartphones, tablettes, lecteurs MP3 et autres appareils similaires qui peuvent être rechargés via un câble USB.

En outre, il est également possible de fournir une aide au démarrage pour les véhicules à moteur de 12 V.

Le Powerpack n'est ici qu'un soutien pour une batterie de démarrage faible. Il ne peut pas remplacer une batterie de véhicule vide, profondément déchargée ou défectueuse.

Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes aux capacités mentales limitées ou ne disposant pas de l'expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet appareil.

L'appareil n'est pas destiné à une utilisation industrielle ou commerciale.

L'utilisation conforme aux prescriptions implique également le respect de toutes les informations contenues dans cette notice d'utilisation, en particulier le respect des consignes de sécurité. Toute autre utilisation est considérée comme non conforme et peut entraîner des dommages matériels ou corporels. La société EAL GmbH décline toute responsabilité en cas de dommages découlant d'une utilisation non conforme à l'emploi prévu.

2. LIEFERUMFANG

1 x Lithium Powerpack

1 x câble de charge USB-C

1 xCâble de démarrage avec boîte de démarrage

1 x étui

1 x notice d'utilisation

3. SPÉCIFICATIONS

Taille (L x l x h): env. 190 x 90 x 40 [mm]

Poids: env. 0,620 kg

Entrée: 5 V, 2,0 A (Port de charge USB-C)

Charge maximale: 600 A démarrage, (1200 A, crête)

Durée de chargement: env. 5 - 6 heures

Plage de température: -20 – 65 °C

Lampe LED : lumière permanente,

clignotement rapide, SOS

Longueur du câble de démarrage : rouge : env. 180 mm, noir : env. 140 mm

4. CONSIGNES DE SÉCURITÉ

- Le triangle de signalisation précède toutes les informations importantes concernant la sécurité. Veuillez toujours les observer car sinon, vous risqueriez de vous blesser ou d'endommager l'appareil.

- Les enfants ne doivent pas jouer avec l'appareil

- Les tâches de nettoyage et d'entretien à effectuer chez soi ne doivent pas être exécutées par des enfants qui ne sont pas sous surveillance

- Ne laissez pas les matériaux d'emballage sans surveillance. Ils peuvent être dangereux pour les enfants lorsqu'ils jouent avec!

- N'utilisez ce produit qu'aux fins pour lesquelles il a été prévu !

- Ne manipulez ni démontez jamais l'appareil !

- Pour votre propre sécurité, utilisez exclusivement les accessoires ou pièces de rechange qui sont indiqué(e)s dans la notice d'utilisation ou dont l'utilisation est conseillée par le fabricant !

- Avant de tenter un démarrage, consultez le manuel de votre véhicule pour savoir comment effectuer une procédure de démarrage sur votre véhicule.

- Portez toujours des vêtements et des lunettes de protection lorsque vous manipulez des accumulateurs au plomb.

- Les accumulateurs au plomb contiennent des acides caustiques agressifs. Les yeux de liquides provenant de l'accumulateur au plomb ne doivent pas entrer en contact avec la peau et avec les yeux ! Ne désassemblez jamais un accumulateur au plomb ! Lavez soigneusement à l'eau et au savon les parties de la peau contaminées. Si de l'acide est pénétré dans l'œil, rincez-le immédiatement pendant au moins 10 minutes sous l'eau courante claire et tiède ! Après quoi, consultez immédiatement un médecin !

- Si de l'acide a été projeté sur vos vêtements, nettoyez-les immédiatement à l'eau et au savon!

- Ne portez jamais de bagues, colliers, montres ou bijoux similaires lorsque vous manipulez des accumulateurs ou des chargeurs. Un court-circuitage des contacts

de l'accumulateur comporte le risque de brûlures et d'explosion!

- Le Powerpack est prévu exclusivement pour l'aide au démarrage d'un véhicule avec propre accumulateur. Le Powerpack ne peut pas substituer l'accumulateur d'un véhicule.

- Avant de stocker le Powerpack, veuillez toujours retirer le câble d'aide au démarrage pour éviter tout risque de court-circuit au niveau des pinces crocodiles.

- Ne tentez jamais de démonter ou de remplacer l'accumulateur du Powerpack. Si la durée de vie de l'accumulateur est terminée, veuillez éliminer le Powerpack complet conformément aux prescriptions locales en vigueur.

- Pendant la charge, placez le Powerpack sur une surface ignifuge.

- Ne chargez pas l'accumulateur du Powerpack avec un chargeur défectueux.

- Ne laissez pas le Powerpack sans surveillance lorsqu'il est en train d'être chargé.

- Utilisez exclusivement les accessoires fournis pour charger le Powerpack.

- Ne tentez jamais d'exécuter une aide au démarrage lorsque la batterie est gelée ; il y a sinon risque d'explosion.

- Rangez cette notice d'utilisation en lieu sûr et remettez-la à tout utilisateur tiers.

5. EXPLICATION DES SYMBOLES

Correspond aux directives européennes

Un produit électrique caractérisé ne peut pas être jeté aux ordures.

Marquage conformément au § 17 de la loi sur les piles et les batteries: le consommateur final est légalement tenu de les remettre à un revendeur ou de les déposer dans un point e collecte afin qu'elles soient recyclées

Les appareils portant ce symbole ne peuvent être utilisés qu'à l'intérieur (environnement sec)

Lire le mode d'emploi

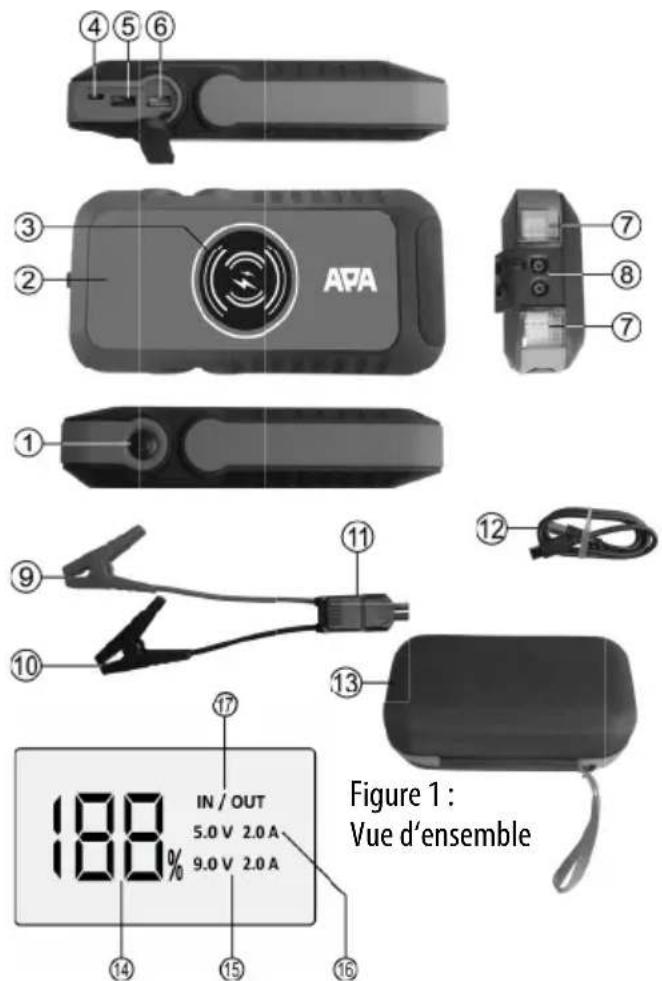

6. NOTICE D'UTILISATION 6.1 VUE D'ENSEMBLE

APA 188% IN / OUT 5.0 V 2.0 A 9.0 V 2.0 A Figure 1 : Vue d'ensemble

1 Interrupteur
2 Écran d'affi chage
3 Chargeur inductif
4 Entrée USB-C
5 Sortie USB2
6 Sortie USB3
7 Voyant LED
8 Connecteur EC5
9 Pince de pôle rouge (+)

10 Pince à pôles noirs (-)
11 Boîte de démarrage
12 Câble de charge USB-C
13 Étui
14 État de la charge en %.
15 Indicateur sortie marche
16 Sortie USB2 active
17 Sortie USB3 active

6.2 VÉRIFICATION DE L'ÉTAT DE CHARGE DU POWERPACK POWERPACK

Appuyez une fois sur l'interrupteur (position 1 dans l'aperçu). L'écran (position 2 dans la vue d'ensemble) s'active et affiche le niveau de charge du Powerpack en pourcentage (position 14 dans la vue d'ensemble)

6.3 CHARGE DU POWERPACK

Utilisez un chargeur USB avec une sortie de 2 A pour recharger le Powerpack (non fourni!). Branchez la fiche USB-C du câble de chargement (position 12 dans l'aperçu) dans l'entrée USB-C (position 4 dans l'aperçu) du Powerpack. Branchez le connecteur USB-A du câble de recharge dans le chargeur. Branchez le chargeur sur uneprise de courant.

L'écran affiche la progression de la charge en pourcentage, 1% - 99%.

À 100%, la batterie du Powerpack est entièrement chargée.

Une fois la charge terminée, débranchez d'abord le chargeur de la prise de courant, puis débranchez le câble de charge du chargeur et du Powerpack.

6.4 AIDE AU DÉMARRAGE POUR VÉHICULES 12 V

1. Coupez le contact et tous les consommateurs de votre véhicule.
2. Assurez-vous que la capacité de la batterie du Powerpack est encore d'au moins 75 % et que les bornes de la batterie de votre véhicule ne sont pas endommagées. soient encrassées ou oxydées.
3. Raccordez le Powerpack et le câble de démarrage en insérant la fiche du boîtier de démarrage (position 11 dans l'aperçu) du câble de démarrage dans la prise de démarrage (position 8 dans l'aperçu) du Powerpack. Ce faisant, assurez-vous que la fiche est bien enfoncée et sécurisée. Les voyants de contrôle (18 et 19) du boîtier de démarrage clignotent en alternance.
4. Reliez d'abord la pince à pôles rouge (position 9 dans l'aperçu) du câble de démarrage au pôle positif, puis la pince à pôles noire (position 10 dans l'aperçu) au pôle négatif de la batterie du véhicule. Les pinces à pôles doivent avoir un contact ferme et sûr avec les pôles de la batterie. Si les câbles sont connectés avec une polarité inversée ou en cas de court-circuit, le voyant rouge (19) du boîtier de démarrage s'allume et un signal sonore d'avertissement retentit. Si les câbles de démarrage sont correctement raccordés, le voyant de contrôle vert (18) s'allume et un clic retentit pendant environ 20 secondes.
5. Démarrez le moteur de votre véhicule pendant ces 20 sec. Une fois les 20 sec. écoulées, le clic sonore s'arrête et le voyant rouge s'allume. Une tentative de démarrage n'est alors plus possible. Pour une nouvelle tentative de démarrage, vous devez maintenant séparer le boîtier de démarrage du Powerpack et retirer les pinces polaires de la batterie. Reprenez au point 3 de cette section.
6. Ne laissez pas le démarreur fonctionner plus de 3 secondes. Si la tentative de démarrage n'a pas réussi, déconnectez le boîtier de démarrage du Powerpack, retirez les pinces de la batterie et attendez au moins

deux minutes avant de faire une nouvelle tentative. Après la troisième tentative de démarrage infructueuse, n'en faites pas une autre et vérifiez que votre véhicule ne présente pas de défaut.

1. Débranchez le câble de démarrage du Powerpack. Ensuite, retirez les pinces polaires de la batterie du véhicule. Rechargez le Powerpack.

Figure 2 : Témoin de contrôle Smartbox

Le voyant lumineux de la Smartbox n'est pas allumé vert en permanence :

• Les pinces à pôles n'ont pas ou peu de contact avec les pôles de la batterie
  → nettoyez les pôles de la batterie et remettez les pinces à pôles en place
• La batterie du Powerpack n'est pas suffi samment chargée
  → rechargez la batterie
• Le courant d'aide au démarrage nécessaire dépasse les possibilités du Powerpack
  → utilisez un power pack avec une plus grande puissance

6.5 UTILISATION DE LA LAMPE LED / LAMPE DE SIGNALISATION

Pour allumer l'éclairage permanent de la lampe LED (position 7 dans l'aperçu), maintenez l'interrupteur (position 1 dans l'aperçu) du Powerpack enfoncé pendant environ 3 secondes. Ensuite, en appuyant à nouveau sur l'interrupteur, vous pouvez allumer successivement les fonctions d'éclairage suivantes : Clignotement rapide - SOS - ARRÊT

6.6 CHARGEMENT DE PÉRIPHÉRIQUES USB

Si votre périphérique USB dispose d'un port USB-C, vous pouvez utiliser le câble USB-C fourni pour le charger. Pour les autres ports, utilisez un câble adapté à votre appareil. Ces instructions décrivent l'utilisation du câble de chargement USB-C fourni. Branchez le connecteur USB-A dans la sortie USB2 (position 5 dans la vue d'ensemble) du Powerpack. La prise USB-C, connectez-la à votre appareil USB. Appuyez sur l'interrupteur (position 1 dans l'aperçu) du Powerpack pour démarrer le processus de chargement. L'écran affiche la tension de charge et le courant de charge (position 16 dans l'aperçu). Si votre appareil USB est conçu pour la norme Quick Charge (QC3.0), vous pouvez le connecter à la sortie USB3 (position 6 dans l'aperçu) pour un processus de chargement plus rapide. Appuyez sur l'interrupteur (position 1 dans l'aperçu) du Powerpack pour démarrer le processus de chargement. L'écran affiche la tension de charge et le courant de charge (position 15 dans l'aperçu). Si votre appareil USB est compatible avec la charge par induction, placez-le sur la zone de charge par induction (position 3 dans l'aperçu) et allumez le Powerpack à l'aide de l'interrupteur. Le processus de charge commence automatiquement. Une fois la charge terminée, débranchez d'abord le câble de charge du Powerpack, puis retirez le câble de charge de votre périphérique USB.

7. NETTOYAGE, STOCKAGE ET ENTRETIEN

7.1 NETTOYAGE

Nettoyez le Mini Lithium Powerpack exclusivement avec un chiffon doux et n'utilisez pas de nettoyant ou de solvant agressif. Ne laissez jamais pénétrer du liquide dans le boîtier.

7.2 STOCKAGE

Lorsque le Mini Lithium Powerpack n'est pas utilisé, rangez-le dans un endroit sec. N'exposez le Powerpack ni à l'humidité, ni à l'huile, ni à la poussière, ni aux souillures, ni à des températures élevées, ni à de fortes vibrations, ni à des sollicitations mécaniques. Avant de stocker le Powerpack, veuillez toujours retirer le câble d'aide au démarrage pour éviter tout risque de court-circuit au niveau des pinces crocodiles.

7.3 MAINTENANCE

En cas de non-utilisation, rechargez le Power Pack lorsque la capacité de la batterie est de 25 %.

8. REMARQUES RELATIVES À LA PROTECTION DE L'ENVIRONNEMENT

Ne jetez pas les appareils électriques dans les ordures ménagères ! Les appareils électriques et électroniques usagés doivent être collectés séparément et être envoyés pour un recyclage écologique. Renseignez-vous quant aux possibilités d'élimination d'appareils électriques et électroniques usagés auprès de votre administration communale, municipale ou cantonale. Les matériaux sont recyclables. Grâce au recyclage, à la revalorisation des matériaux ou à d'autres méthodes de récupération des anciens appareils, vous contribuez considérablement à la protection de notre environnement !

9. DONNÉES DE CONTACT

EAL GmbH

[phone] - 160

[e-mail]

Cet appareil, ses cordons, et batterie se recyclent

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÉTERIE

OU

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil 1
