MANUALE UTENTE 16444 APA

Istruzioni per l'uso 20

INHALT

Leggere attentamente le istruzioni per l'uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza! La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vostra proprietà! Conservare la confezione originale, la prova d'acquisto e queste istruzioni come riferimento futuro! In caso di cessione del prodotto, consegnare anche le presenti istruzioni. Verifi care l'integrità e la completezza del contenuto della confezione prima della messa in funzione!

1. DESTINAZIONE D'USO

Il Powerpack al litio viene utilizzato per caricare le batterie di telefoni cellulari, smartphone, tablet, lettori MP3 e dispositivi simili che possono essere ricaricati tramite un cavo USB.

Inoltre, è possibile eff ettuare il jump-starting di veicoli a motore a 12 V.

Il Powerpack è solo un supporto per una batteria di avviamento debole. Non può sostituire una batteria del veicolo scarica, molto scarica o difettosa.

Questo dispositivo non può essere utilizzato da bambini o persone con facoltà mentali limitate o che non possiedano le necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini.

Questo dispositivo non è destinato all'impiego industriale.

Un uso appropriato presuppone anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze sulla sicurezza. Ogni altro utilizzo è da considerarsi improprio e può causare danni a persone o cose. EAL GmbH non risponde dei danni derivanti da un uso improprio.

2. VOLUME DI CONSEGNA

1 x Power Pack al litio
1 x cavo di ricarica USB-C
1 x cavo jumper con scatola di avviamento
1 x borsa da trasporto
1 x manuale di istruzioni

3. SPECIFICHE

Dimensioni (L x L x H): ca. 190 x 90 x 40 [mm]

Peso: ca. 0,620 kg

Tensione batteria: 16.000 mAh, 37 Wh

(12 V avviamento d'emergenza EC5)

Ingresso: 5 V, 2,0 A (Porta di ricarica USB-C)

Carico massimo:: 600 A avviamento d'emergenza, (1200 A, punta)

Durata di ricarica: ca. 5 - 6 ore

temperatura: -20 - 65 °C

Luce LED: luce continua, lampeggiante veloce, SOS

Lunghezza del cavo di collegamento: rosso: ca. 180 mm, nero: ca. 140 mm

4. AVVERTENZE DI SICUREZZA

• Il triangolo di avvertimento identifica tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.
• I bambini non possono giocare con l'apparecchio
• Pulizia e manutenzione non possono essere eseguite da bambini lasciati insorvegliati
• Non lasciare insorvegliato il materiale di imballaggio. Questo può rivelarsi un giocattolo pericoloso per i bambini!
• Utilizzare questo prodotto solo allo scopo previsto!
• Non manomettere né smontare l'apparecchio!
• Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o consigliati dal produttore!
• Prima di tentare un avviamento di emergenza, consultare il manuale d'uso del veicolo per le istruzioni su come eseguire un avviamento di emergenza sul veicolo.
• Nel maneggiare le batterie ricaricabili al piombo, indossare sempre occhiali di protezione e indumenti protettivi.
• Le batterie ricaricabili al piombo contengono acidi corrosivi aggressivi. Evitare che i liquidi che fuoriescono dalla batteria ricaricabile al piombo entrino in contatto con la pelle o gli occhi! Non smontare mai le batterie ricaricabili al piombo! Lavare a fondo con acqua e sapone le parti della pelle interessate. In caso di contatto dell'acido con un occhio, sciacquare l'occhio immediatamente per almeno 10 minuti sotto acqua corrente pulita e tiepida! Richiedere subito un consulto medico!
• Se gli indumenti entrano in contatto con l'acido, lavarli subito con acqua e sapone!

• Non indossare mai anelli, collane, orologi o oggetti simili durante l'uso delle batterie ricaricabili o dei caricabatterie. L'eventuale cortocircuito dei contatti della batteria potrebbe causare un rischio di ustioni e esplosioni!

• Il Power Pack serve solo per l'avviamento d'emergenza di un autoveicolo dotato di batteria propria. Il Power Pack non può sostituire la batteria del veicolo.

• Conservare sempre il Power Pack con il cavo per l'avviamento d'emergenza staccato, in modo che non si crei un cortocircuito tra i morsetti.
• Non tentare di smontare e di sostituire la batteria ricaricabile del Power Pack. Al termine della durata utile della batteria, smaltire l'intero Power Pack in conformità alle direttive locali.
• Durante la ricarica, collocare il Powerpack su una superficie ignifuga.
• Non ricaricare le batterie del Power Pack con un caricabatterie difettoso.
• Non lasciare incustodito il Power Pack durante il processo di ricarica.
• Non effettuare mai l'avviamento d'emergenza con una batteria congelata, altrimenti si rischia di provocare esplosioni.
• Conservare accuratamente le presenti istruzioni per l'uso e consegnarle anche agli altri utilizzatori.

5. SPIEGAZIONE DEI SIMBOLI

Conforme alle direttive CE

I dispositivi elettrici contrassegnati con questo simbolo non vanno gettati nei rifiuti domestici.

Marcatura secondo § 17 BattG (legge sull'utilizzo e lo smaltimento delle batterie): la legge impone che l'utente finale restituisca al rivenditore le batterie usate o le consegni a centro di raccolta, per uno smaltimento corretto.

I dispositivi contrassegnati con questo simbolo sono destinati all'uso domestico (in ambienti asciutti)

Leggere le istruzioni d'uso

6. ISTRUZIONI PER L'USO

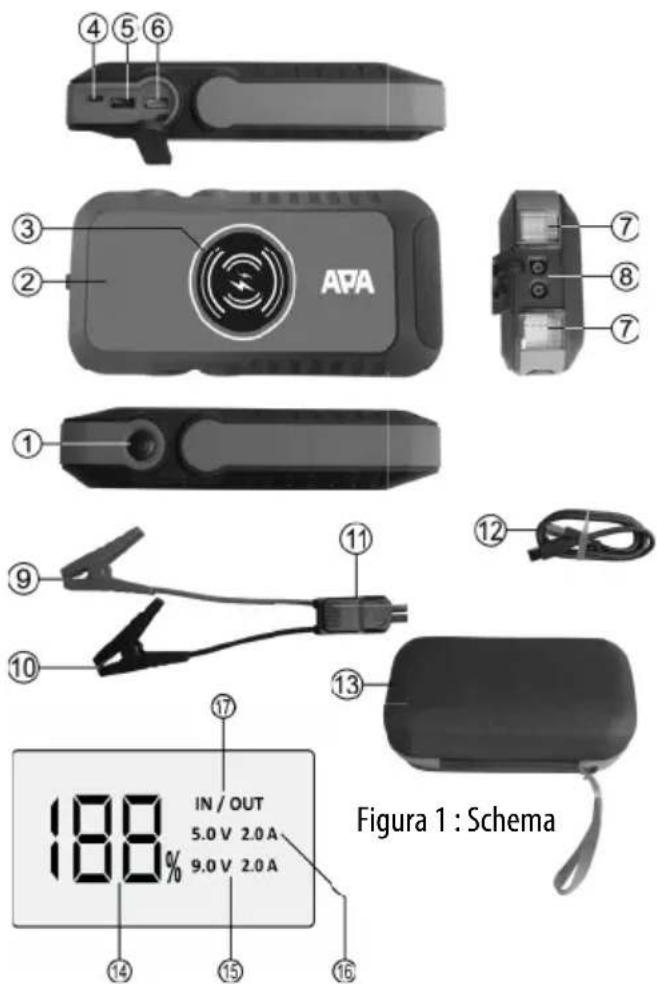

6.1 PANORAMICA

APA 188% IN / OUT 5.0 V 2.0 A 9.0 V 2.0 A Figura 1 : Schema

1 Interruttore

10 Morsetto nero (-)

2 Display

11 Scatola di avvio

3 Caricatore induttivo

12 Cavo di ricarica USB-C

4 Ingresso USB-C

13 Borsa

5 Uscita USB2

14 Stato di carica in %

6 Uscita USB3

15 Indicatore di uscita

7 Luce LED

16 Uscita USB2 attiva

8 Connettore EC5

17 Uscita USB3 attiva

9 Morsetto rosso (+)

6.2 CONTROLLO DEL LIVELLO DI CARICA DEL POWERPACK

Premere una volta l'interruttore (posizione 1 nella panoramica). Il display (posizione 2 nella panoramica) si attiva e mostra lo stato di carica del Powerpack in percentuale (posizione 14 nella panoramica).

6.3 RICARICA DEL POWERPACK

Per caricare il Powerpack, utilizzare un caricabatterie USB con uscita da 2 A (non incluso nella fornitura!). Inserire la spina USB-C del cavo di ricarica (posizione 12 nella panoramica) nell'ingresso USB-C (posizione 4 nella panoramica) del Powerpack. Inserire la spina USB-A del cavo di ricarica nel caricatore. Collegare il caricabatterie a una presa di corrente.

Il display mostra l'avanzamento della carica in percentuale, dall'1% al 99%. Al 100%, la batteria del Powerpack è completamente carica.

Dopo la ricarica, scollegare prima il caricatore dalla presa di corrente e poi il cavo di ricarica dal caricatore e dal Powerpack.

1. Spegnere l'accensione e tutte le utenze del veicolo.

2. Assicurarsi che la capacità della batteria del Power-pack sia ancora almeno del 75% e che i terminali della batteria del veicolo non siano sporchi o ossidati. siano sporchi o ossidati

3. Collegare il powerpack e il cavo jumper inserendo la spina della scatola di partenza (posizione 11 nella panoramica) del cavo jumper nel connettore jumper (posizione 8 nella panoramica) del powerpack. Assicurarsi che la spina sia inserita saldamente e in modo sicuro. Le spie (18 e 19) della scatola dei ponticelli lampeggiano alternativamente.

4. Collegare prima il morsetto rosso (posizione 9 nella panoramica) del cavo di avviamento al polo positivo e poi il morsetto nero (posizione 10 nella panoramica) al polo negativo della batteria del veicolo. I morsetti devono avere un contatto stabile e sicuro con i poli della batteria. Se la polarità dei cavi è invertita o se si verifica un cortocircuito, la spia rossa (19) della scatola dei ponticelli si accende e viene emesso un segnale acustico. Se i cavi di collegamento sono collegati correttamente, la spia verde (18) si accende e viene emesso un segnale acustico per circa 20 secondi.

5. Avviare il motore del veicolo entro questi 20 secondi. Trascorsi i 20 secondi, il suono del clic si interrompe e la spia rossa si accende. Il tentativo di avviamento non è più possibile. Per un nuovo tentativo di avviamento, è necessario scollegare la scatola di avviamento dal Powerpack e rimuovere i morsetti dalla batteria. Ricominciare dal punto 3 di questa sezione.

6. Non lasciare che il motorino di avviamento funzioni per più di 3 secondi. Se il tentativo di avviamento non è riuscito, scollegare la scatola di avviamento dal Powerpack, rimuovere i morsetti dalla batteria e atten-

dere almeno due minuti prima di avviare il tentativo successivo. Dopo il terzo tentativo di avviamento non riuscito, non fare un altro tentativo, ma controllare che il veicolo non sia difettoso.

1. Scollegare il cavo del ponticello dal powerpack. Quindi rimuovere i morsetti dalla batteria del veicolo. Ricaricare il Powerpack.

Figura 2: Spia Smartbox

6.4.1 POSSIBILE ERRORE DURANTE L'AVVIAMENTO DI EMERGENZA

L'indicatore luminoso dello Smartbox non si accende permanentemente verde:

• I morsetti dei poli non hanno contatto con i poli della batteria, o lo hanno solo in modo insuffi ciente.
  → pulire i terminali della batteria e rimontare i morsetti dei terminali
• La batteria del Powerpack non è sufficientemente carica
  → caricare la batteria
• La corrente di avviamento necessaria è superiore alle capacità del Powerpack.
  → Utilizzare un alimentatore con una potenza maggiore potenza

6.5 UTILIZZO DELLA LUCE LED / LUCE DI SEGNALAZIONE

Per accendere la luce continua del LED (posizione 7 nella panoramica), tenere premuto l'interruttore (posizione 1 nella panoramica) del Powerpack per circa 3 secondi. Quindi, premendo nuovamente l'interruttore, è possibile attivare una dopo l'altra le seguenti funzioni luminose: Lampeggio veloce - SOS - OFF

6.6 RICARICA DEI DISPOSITIVI USB

Se il dispositivo USB è dotato di una porta USB-C, è possibile utilizzare il cavo USB-C in dotazione per la ricarica. Per le altre connessioni, utilizzare un cavo adatto al dispositivo. Queste istruzioni descrivono come utilizzare il cavo di ricarica USB-C in dotazione. Inserire la spina USB-A nell'uscita USB2 (posizione 5 nella panoramica) del Powerpack. La spina USB-C va collegata al dispositivo USB. Premere l'interruttore (posizione 1 nella panoramica) del Powerpack per avviare il processo di ricarica. Il display visualizza la tensione e la corrente di carica.

7. PULIZIA, CONSERVAZIONE E MANUTENZIONE 7.1 PULIZIA

Pulire il Mini Power Pack al litio esclusivamente con un panno morbido, senza utilizzare detergenti né solventi aggressivi. Evitare sempre che eventuali liquidi penetrino all'interno dell'alloggiamento.

7.2 CONSERVAZIONE

Quando non in uso, depositare il Mini Power Pack al litio in un luogo asciutto. Non esporre il Power Pack a umidità, olio, polvere, sporcizia, temperature elevate, forti vibrazioni o sollecitazioni meccaniche. Conservare sempre il Power Pack con il cavo per l'avviamento d'emergenza staccato, in modo che non si crei un cortocircuito tra i morsetti.

7.3 MANUTENZIONE

Quando non viene utilizzato, ricaricare il Power Pack al 25% della capacità della batteria.

8. AVVERTENZE SULLA TUTELA AMBIENTALE

Non smaltire gli apparecchi elettrici insieme ai rifiuti domestici! I dispositivi elettrici ed elettronici devono essere separati e destinati al riciclaggio. Per le possibilità di smaltimento delle apparecchiature elettriche ed elettroniche, informarsi presso il proprio comune.

I materiali sono riciclabili. Con il riciclo, il recupero del materiale e altre forme di riutilizzo di prodotti usati si fornisce un contributo importante alla tutela dell'ambiente!

9. COME CONTATTARCI

EAL GmbH
