MANUALE UTENTE 16649 APA

Caricabatterie con microprocessore

12 V/24 V 10 A

Istruzioni per l'uso 26

INHALT

① Caricabatterie con microprocessore 12 V/24 V 10A

INDICE

1. USO CONFORME 26
2. VOLUME DI CONSEGNA 26
3. SPECIFICHE 26
4. AVVERTENZE DI SICUREZZA 27
5. SPIEGAZIONE DEI SIMBOLI 28
6. ISTRUZIONI PER L'USO 28
   6.1 PANORAMICA 28
   6.2 PREPARAZIONE 29
   6.3 CONFIGURAZIONE DEL PROGRAMMA DI CARICA 29
   6.4 COLLEGAMENTO DELLA BATTERIA ____ 30
   6.5 PROCESSO DI CARICA 30
   6.6 RIMOZIONE DEL CARICABATTERIA 30
7. MANUTENZIONE E PULIZIA 30
   7.1 MANUTENZIONE 30
   7.2 PULIZIA 30
8. AVVERTENZE SULLA TUTELA AMBIENTALE ____31
9. COME CONTATTARCI 31

AVVERTENZA

Leggere attentamente le istruzioni per l'uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza! La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vostra proprietà!

Conservare la confezione originale, la prova d'acquisto e queste istruzioni come riferimento futuro!

In caso di cessione del prodotto, consegnare anche le presenti istruzioni.

Verifi care l'integrità e la completezza del contenuto della confezione prima della messa in funzione!

1. USO CONFORME

Il caricabatteria è progettato per caricare batterie ricaricabili al piombo aperte e sigillate (batterie)

• Batterie umide, 12 / 24 V (STD), batterie al piombo (elettrolita liquido)
• Batterie AGM, 12/24 V, (elettrolita in TNT di fibra di vetro)
• Batterie al gel, 12 / 24 V, (elettrolita in forma di gel) e
• Batterie LiFePO4, 12 / 24 V

Il dispositivo non è idoneo alla carica di altri tipi di batterie.

Questo dispositivo non è destinato all'uso da parte di bambini e persone con capacità mentali limitate o che non siano in possesso delle necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini.

Questo dispositivo non è destinato all'impiego industriale.

Dell'uso appropriato fa parte anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze sulla sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non risponde dei danni derivanti da un uso improprio.

2. VOLUME DI CONSEGNA

1 caricabatteria a microprocessore 1 manuale d'uso

3. SPECIFICHE

Dimensioni: ca. 170 x 100 x 65 [mm]

Peso: ca. 605 kg

Lunghezza del cavo di alimen- ca. 1,00 m tazione:

Lunghezza del cavo di carica: ca. 0,50 m

Tensione di rete: 110/230 V AC, 50/60 Hz

Dimensioni della batteria: 12 V: 64 Ah – 180 Ah, 24 V: 64 Ah – 90 Ah

Tensione di ricarica: 12 / 24 V

Corrente di carica: 10 / 5 A

Capacità della batteria 12 V: 6 – 180 Ah

Capacità della batteria 24 V: 6 – 90 Ah

Temperatura ambiente: da -5 °C a +40 °C

4. AVVERTENZE DI SICUREZZA

• Il triangolo di segnalazione identifica tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.
• I bambini non devono giocare con il dispositivo
  • Non affidare pulizia e manutenzione ai bambini se non sorvegliati
• Non lasciare il materiale d'imballaggio in giro con noncuranza. Potrebbe infatti diventare un pericoloso giocattolo per i bambini!
• Utilizzare questo prodotto solo per l'uso previsto!
• Non manomettere né smontare il dispositivo!
• Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o il cui impiego sia consigliato dal produttore!
• Caricare solo batterie al piombo ricaricabili, non tentare mai di caricare batterie usa e getta. Rischio di esplosione!
• Collegare il dispositivo esclusivamente a una presa correttamente installata. La tensione deve corrispondere ai dati indicati sulla targhetta del dispositivo.
• Non schiacciare il cavo di alimentazione e proteggerlo da bordi affilati, umidità, calore e olio. Il cavo di alimentazione non può essere sostituito. Se si danneggia il cavo di alimentazione, il dispositivo deve essere smaltito.
• Non azionare il dispositivo o staccare subito la spina di alimentazione in caso di danni o se si sospetta un guasto. In questi casi rivolgersi ai tecnici specializzati.
• Staccare la spina di alimentazione se non si utilizza il dispositivo.
• Rimuovere tutte le pellicole protettive prima dell'uso.
• Posare il cavo di alimentazione in modo che non costituisca un ostacolo e che nessuno possa tirarlo accidentalmente.
• Terminato il processo di carica, scollegare il caricabatterie dall'alimentazione elettrica.

• Conservare il caricabatterie in un luogo non accessibile ai bambini e alle persone non autorizzate.
• Non utilizzare il dispositivo nelle vicinanze di materiale infiammabile o in un ambiente a rischio di esplosione.
• Indossare sempre indumenti di lavoro idonei, guanti di protezione e occhiali protettivi. L'acido della batteria è corrosivo! Lavare subito a fondo con acqua eventuali schizzi di acido e, se necessario, consultare un medico. Se l'acido entra in contatto con gli occhi, lavare con acqua corrente per almeno 10 minuti e consultare un medico.
• Non coprire il caricabatterie, altrimenti si rischia il surriscaldamento con conseguente danneggiamento. Non posizionare il caricabatteria in funzione su una superficie isolante (come il polistirolo): pericolo di accumulo di calore!
• Se si desidera caricare una batteria del veicolo che è stata rimossa, posizionarla in un'area ben ventilata.
• Se si carica una batteria montata, parcheggiare il veicolo in sicurezza, tirare il freno a mano e disinserire l'accensione. Staccare la batteria dalla rete di bordo del veicolo, quindi rimuovere il cavo Plus (+) dalla batteria. Leggere il manuale di istruzioni del veicolo o rivolgersi ad un'officina specializzata.
• Per scollegare il cavo di alimentazione, afferrarlo sempre e solo per la spina.
• Non posizionare il caricabatterie nei pressi di fiamme o fonti di calore e non esporlo a temperature superiori a 40 °C!
• Conservare accuratamente le presenti istruzioni per l'uso e consegnarle anche agli altri utilizzatori.

5. SPIEGAZIONE DEI SIMBOLI

Conforme alle direttive CE

I dispositivi elettrici contrassegnati con questo simbolo non vanno smaltiti nei rifi uti domestici

I dispositivi contrassegnati con questo simbolo sono destinati all'uso domestico (in ambienti asciutti)

Alloggiamento protettivo isolato (classe di protezione II).

Leggere le istruzioni per l'uso

6. ISTRUZIONI PER L'USO

Prima di utilizzare il dispositivo, leggere attentamente le istruzioni per l'uso della batteria e del veicolo e assicurarsi di avere compreso a fondo tutte le avvertenze di sicurezza.

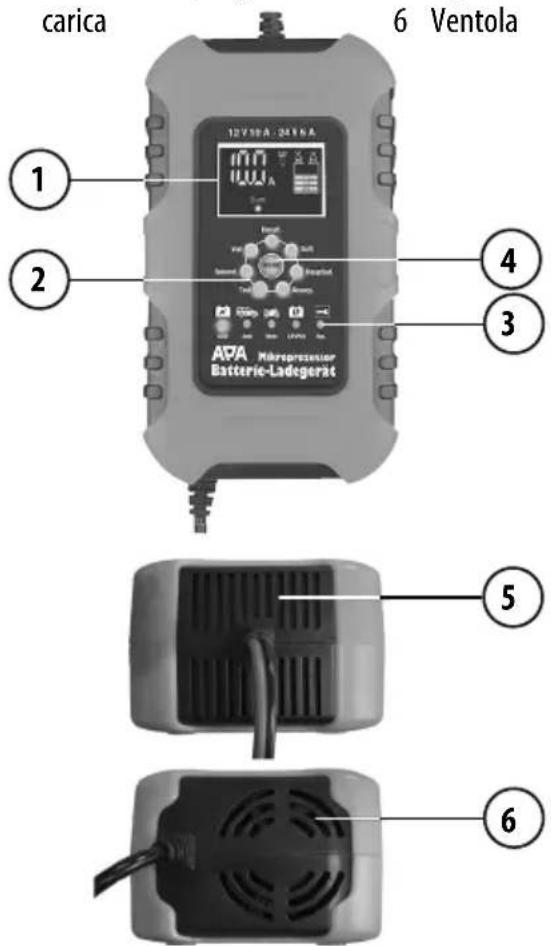

6.1 PANORAMICA

1 Display
2 Indicatore del livello di carica
3 Selezione dei programmi di carica
4Interruttoredi modalità
5 Griglia della ventola
6 Ventola

carica 6 Ventola 1 2 4 3 APA Microprocessor Batterie-Ladegerat 5 6

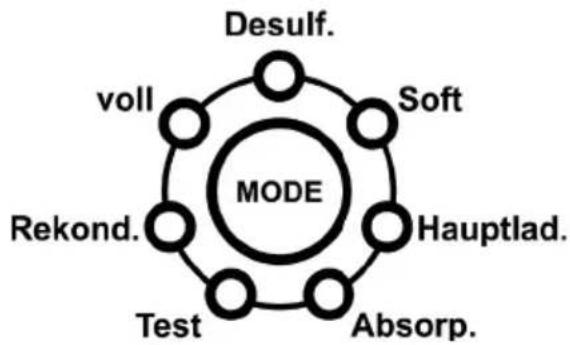

Indicatore del livello di carica:

Desulf. Desolfatazione

Soft Avvio soft

Hauptlad. Carica principale

Absorp. Carica di assorbimento

Test Modalità di prova

Rekond. Carica di ricondizionamento

voll Carica di mantenimento

Figura 1: Panoramica

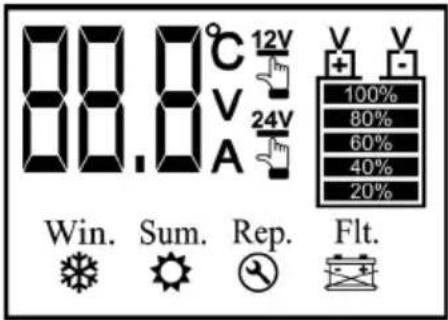

Schermate di visualizzazione:

	Temperatura nel caricabatteria		Bassa tensione della batteriaLa tensione della batteria è troppo bassa per un programma di carica o l'autoscarica è troppo potente
	Tensione di carica		Fine della modalità di riparazione
	Corrente di carica		Modalità invernalesolo per la modalità auto,Temperatura sotto i 10 °C
& Rep.	Modalità di riparazione	- -	Modalità estatesolo per la modalità auto,Temperatura sopra i 28 °C
	Disponibilità al caricamento		Polarità errataControllare il collegamento dei morsettiBatteria difettosaControllo della batteria da parte dell'offi cinaCattivo contattoControllo del collegamento del caricabatteria/ della batteria
	Batteria completamente carica
	Modalità di desolfatazione solo in caso di confi gurazione AGM e auto		RiconoscimentoBatteria da 12 o 24 V
	Modalità di provaTest automatico della batteria dopo la carica di assorbimento		Livello di carica

6.2 PREPARAZIONE

Pulire il polo della batteria rimuovendo polvere e residui di corrosione.

rimuovere i tappi delle celle della batteria. Controllare il livello del liquido nelle celle (leggere in merito le istruzioni per l'uso della batteria). Versare acqua distillata badando di non superare il livello minimo. Il liquido si espande durante il processo di carica e potrebbe fuoriuscire dalla batteria. Lasciare aperte le celle della batteria per l'intera fase di carica.

Per le batterie sigillate esenti da manutenzione, seguire attentamente le istruzioni del costruttore.

6.3 CONFIGURAZIONE DEL PROGRAMMA DI CARICA

Non collegare ancora il caricabatteria alla batteria.

Collegare il caricabatteria ad una presa adeguata. Viene emesso un segnale acustico, il display (panoramica, posizione 1) e le spie di controllo (panoramica, posizione 2 e 3) vengono attivate.

Con l'interruttore di modalità (panoramica, posizione 4) è possibile selezionare il programma di caricamento adatto.

OFF

Fig. 2: Schermata di avvio

L'interruttore è dotato di un sensore. È suffi ciente un contatto del pulsante. Non serve premere forte sul tasto.

Il contatto ripetuto dell'interruttore di modalità consente di selezionare in sequenza i seguenti programmi di carica:

AGM Auto Moto LiFePO4 Rep.
Fig 3: Selezione dei programmi di carica

AGM Programma di carica per batterie AGM, al calcio e al gel

Auto Programma di carica per batterie per auto (batterie umide)

Moto Programma di carica per batterie per motociclette (batterie umide)

LiFeP04 Programma di carica per batterie al litio

Rep. Programma di riparazione per batterie vecchie, non utilizzate a lungo e solfatate. Solo per batterie umide.

Staccare la batteria dalla rete di bordo del veicolo. Leggere il manuale di istruzioni del veicolo o rivolgersi a un'offi cina specializzata.

Collegare il caricabatteria alla batteria. Collegare prima il morsetto rosso al polo positivo (+), poi il morsetto nero al polo negativo (-) della batteria. Rispettare assolutamente questa sequenza!

6.5 PROCESSO DI CARICA

Il processo di carica si avvia automaticamente. Sul display vengono visualizzati i valori attuali del livello di carica attivo. L'illuminazione continua delle singole spie di controllo vuol dire che questo livello di carica è concluso.

Non è stato possibile impostare i livelli di carica. Questo viene fatto dagli automatismi del caricatore.

Il cambio di colore dell'interruttore di modalità durante il processo di carica è un elemento di design ottico e non presenta alcuna funzione.

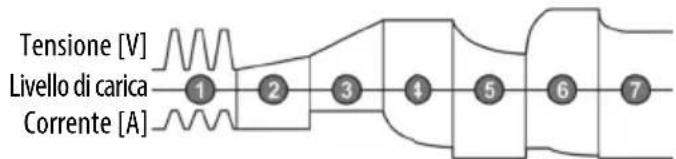

Tensione [V] Livello di carica Corrente [A] 1 2 3 4 5 6 7

Fig. 4: Livelli di carica

1 Desolfatazione
2 Avvio soft
3 Carica principale
4 Carica di assorbimento
5 Modalità di prova
6 Carica di ricondizionamento
7 Carica di mantenimento

6.6 RIMOZIONE DEL CARICABATTERIA

ATTENZIONE

Scollegare prima la spina dalla presa e rispettare la sequenza indicata per il distacco dei morsetti. In questo modo si evita la formazione di scintille. Questo è molto importante per la sicurezza, poiché durante la carica si forma un gas altamente esplosivo.

Scollegare il caricabatterie dalla rete di alimentazione. Rimuovere i morsetti dalla batteria, prima quello negativo e poi quello positivo.

Far raffreddare la batteria.

riempire le celle con acqua distillata fino al livello raccomandato dal produttore. Richiudere le celle della batteria con gli appositi tappi.

7. MANUTENZIONE E PULIZIA

7.1 MANUTENZIONE

Se utilizzata correttamente, la batteria è esente da manutenzione.

7.2 PULIZIA

Pulire i morsetti dopo ogni ciclo di ricarica. Rimuovere gli spruzzi di acido della batteria dai morsetti per evitare la corrosione. Pulire il dispositivo con cura con un panno asciutto. Non utilizzare liquidi o detergenti chimici. Non immergere mai il dispositivo in un liquido. Non far scorrere liquidi sul dispositivo.

Avvolgere correttamente i cavi prima riporre il dispositivo, in modo da evitare danni ai cavi e al dispositivo stesso. Conservare il dispositivo in un luogo asciutto e pulito.

8. AVVERTENZE SULLA TUTELA AMBIENTALE

Non smaltire gli apparecchi elettrici insieme ai rifiuti domestici! I dispositivi elettrici ed elettronici devono essere separati e destinati al riciclaggio. Per le possibilità di smaltimento delle apparecchiature elettriche ed elettroniche, informarsi presso il proprio comune.

I materiali sono riciclabili. Con il riciclo, il recupero del materiale e altre forme di riutilizzo di prodotti usati si fornisce un contributo importante alla tutela dell'ambiente!

9. COME CONTATTARCI

EAL GmbH
