MANUALE UTENTE 16625 APA

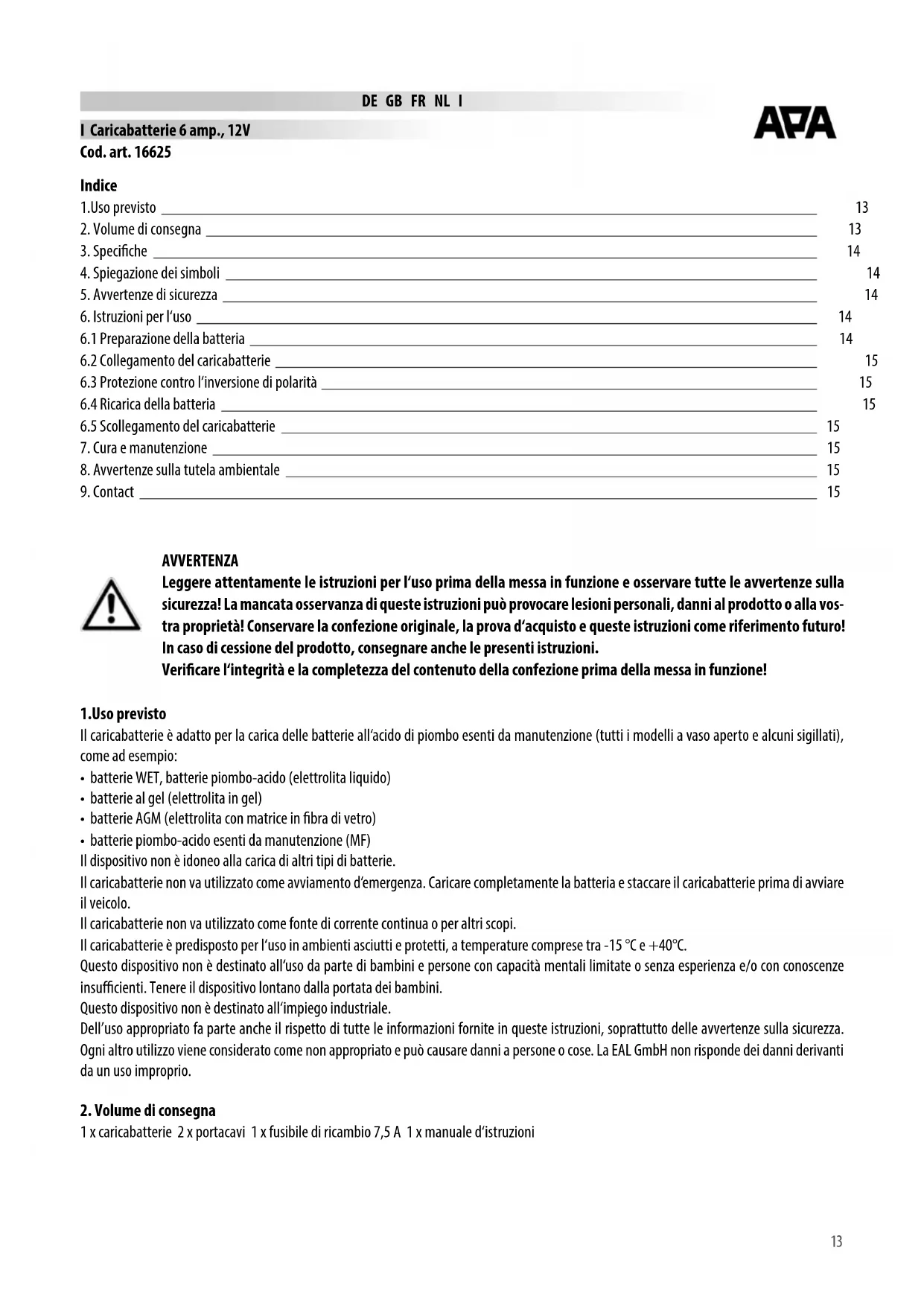

EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal, Duitsland [phone] [phone] – 160 [e-mail] www.eal-vertrieb.com13 I Caricabatterie 6 amp., 12V Cod. art. 16625 DE GB FR NL I AVVERTENZA Leggere attentamente le istruzioni per l‘uso prima della messa in funzione e osservare tutte le avvertenze sulla sicurezza! La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vos- tra proprietà! Conservare la confezione originale, la prova d‘acquisto e queste istruzioni come riferimento futuro! In caso di cessione del prodotto, consegnare anche le presenti istruzioni. Vericare l‘integrità e la completezza del contenuto della confezione prima della messa in funzione! 1.Uso previsto Il caricabatterie è adatto per la carica delle batterie all‘acido di piombo esenti da manutenzione (tutti i modelli a vaso aperto e alcuni sigillati), come ad esempio:

• batterie AGM (elettrolita con matrice in bra di vetro)

• batterie piombo-acido esenti da manutenzione (MF) Il dispositivo non è idoneo alla carica di altri tipi di batterie. Il caricabatterie non va utilizzato come avviamento d‘emergenza. Caricare completamente la batteria e staccare il caricabatterie prima di avviare il veicolo. Il caricabatterie non va utilizzato come fonte di corrente continua o per altri scopi. Il caricabatterie è predisposto per l‘uso in ambienti asciutti e protetti, a temperature comprese tra -15 °C e +40°C. Questo dispositivo non è destinato all‘uso da parte di bambini e persone con capacità mentali limitate o senza esperienza e/o con conoscenze insucienti. Tenere il dispositivo lontano dalla portata dei bambini. Questo dispositivo non è destinato all‘impiego industriale. Dell’uso appropriato fa parte anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze sulla sicurezza. Ogni altro utilizzo viene considerato come non appropriato e può causare danni a persone o cose. La EAL GmbH non risponde dei danni derivanti da un uso improprio.

2. Volume di consegna

1 x caricabatterie 2 x portacavi 1 x fusibile di ricambio 7,5 A 1 x manuale d‘istruzioni Indice 1.Uso previsto 13

2. Volume di consegna 13

4. Spiegazione dei simboli 14

5. Avvertenze di sicurezza 14

6. Istruzioni per l‘uso 14

6.1 Preparazione della batteria 14

6.2 Collegamento del caricabatterie 15

6.3 Protezione contro l‘inversione di polarità 15

6.4 Ricarica della batteria 15

6.5 Scollegamento del caricabatterie 15

7. Cura e manutenzione 15

8. Avvertenze sulla tutela ambientale 15

Tensione di rete in ingresso: 230 V AC, 50 Hz Potenza assorbita: 64 W Tensione di ricarica: 12V DC Corrente di carica: 6 A Batteria: Pb-accu min. 20Ah, max. 80 Ah Temperatura ambiente: -15 °C tot + 40 °C Peso: 1,8 kg Fusibile: platte zekering 7.5A

4. Spiegazione dei simboli

5. Avvertenze di sicurezza

• Il triangolo di segnalazione identica tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.

• Collegare il dispositivo esclusivamente a una presa correttamente installata. La tensione deve corrispondere ai dati indicati sulla targhetta del dispositivo.

• Non schiacciare il cavo di alimentazione e proteggerlo da bordi alati, umidità, calore e olio. Il cavo di alimentazione non può essere sostituito. Se si danneggia il cavo di alimentazione, il dispositivo deve essere smaltito.

• Non azionare il dispositivo o staccare subito la spina di alimentazione in caso di danni o se si sospetta un guasto. In questi casi rivolgersi ai tecnici specializzati.

• Staccare la spina di alimentazione se non si utilizza il dispositivo.

• Tenere lontano dalla portata dei bambini il materiale d‘imballaggio, in particolare le pellicole e le buste di plastica. Esiste il pericolo di soocamento.

• Rimuovere tutte le pellicole protettive prima dell‘uso.

• Posare il cavo di alimentazione in modo che non sia d‘intralcio e che non possa essere scollegato inavvertitamente.

• Terminato il processo di carica, scollegare il caricabatterie dall‘alimentazione elettrica.

• Conservare il caricabatterie in un luogo non accessibile ai bambini e alle persone non autorizzate.

• Non utilizzare il dispositivo nelle vicinanze di materiale inammabile o in un ambiente a rischio di esplosione.

• Indossare sempre indumenti di lavoro idonei, guanti di protezione e occhiali protettivi. L‘acido della batteria è corrosivo! Lavare subito a fondo con acqua eventuali schizzi di acido e, se necessario, consultare un medico. Se l‘acido raggiunge gli occhi, lavare con acqua corrente per almeno 10 minuti e consultare un medico.

• Non coprire il caricabatterie, altrimenti si rischia il surriscaldamento con conseguente danneggiamento. Non posizionare il dis- positivo in funzione su una supercie isolante (come il polistirolo): pericolo di accumulo di calore!

• Se si carica una batteria montata, parcheggiare il veicolo in sicurezza, tirare il freno a mano e disinserire l‘accensione. Staccare la batteria dalla rete di bordo del veicolo. Leggere il manuale di istruzioni del veicolo o rivolgersi a un‘ocina specializzata.

• Per scollegare il cavo di alimentazione, aerrarlo sempre e solo per la spina.

• Non posizionare il caricabatterie nei presso di amme o fonti di calore e non esporlo a temperature superiori a +40°C!

• Conservate accuratamente le presenti istruzioni d’uso e consegnatele anche agli altri utenti.

6. Istruzioni per l‘uso

6.1 Preparazione della batteria

Pulire il polo della batteria rimuovendo polvere e residui di corrosione. Solo per le batterie a vaso aperto: versare acqua distillata no al livello minimo. Lasciare aperte le celle della batteria per l‘intera fase di carica. Per le batterie esenti da manutenzione, seguire esattamente le istruzioni del costruttore.15

6.2 Collegamento del caricabatterie

Attenzione: assicurarsi che il caricabatterie non sia collegato alla presa di alimentazione. Collegare prima il cavo positivo (+) del caricabatterie al polo positivo della batteria. Quindi collegare il cavo negativo nero (-) al polo negativo della batteria. Se si carica la batteria montata, collegare il cavo negativo (-) alla carrozzeria, lontano dalla batteria, dal carburatore e dai tubi del carburante. Rispettare sempre questa sequenza.

6.3 Protezione contro l‘inversione di polarità

Il dispositivo è munito di fusibile per evitare di mettere in pericolo l‘utente e danneggiare il dispositivo nel caso in cui i morsetti dei poli vengano allacciati in maniera errata. In caso di allacciamento errato, tale fusibile scatta e va quindi sostituito da un nuovo fusibile equivalente. Il fusibile è collocato in un supporto sul lato inferiore del dispositivo.

6.4 Ricarica della batteria

Ora inserire la spina del caricabatterie nella presa. Il processo di carica si avvia e si accende il LED di controllo „RICARICA“. La durata di carica della batteria dipende da diversi fattori, come la capacità della batteria, la temperatura ambiente, il livello di carica, la potenza del caricabatterie e così via. Con questo dispositivo, una batteria scarica da 36 Ah, a 20 °C di temperatura ambiente, si ricarica completamente in ca. 9 ore. È molto importante monitorare a intervalli brevi il processo di carica onde evitare danni da sovraccarica. Una volta che si accende il LED di controllo „CARICATA“, terminare il processo di carica staccando il cavo di alimentazione del caricabatterie dalla presa elettrica.

6.5 Scollegamento del caricabatterie

Attenzione: scollegare prima la spina dalla presa e rispettare la sequenza indicata per il distacco dei morsetti. In questo modo si evita la formazione di scintille. Questo è molto importante per la sicurezza, poiché durante la carica si formano dei gas esplosivi. Scollegare il caricabatterie dalla rete di alimentazione. Staccare prima il morsetto nero (-). Quindi staccare il morsetto del polo positi- vo della batteria (rosso). Far rareddare la batteria e riempire le celle con acqua distillata no al livello raccomandato dal produttore. Chiudere le celle della batteria con gli appositi tappi.

7. Cura e manutenzione

Manutenzione Se utilizzata correttamente, la batteria è esente da manutenzione. Cura Pulire i morsetti dopo ogni ciclo di ricarica. Rimuovere qualsiasi spruzzo di acido della batteria dai morsetti per evitare la corrosione. Pulire l’apparecchio con cura con un panno asciutto. Non utilizzare liquidi o detergenti chimici. Non immergere mai il dispositivo in un liquido. Non far scorrere liquidi sul dispositivo. Inserire i portacavi nei fori superiori dei collegamenti a vite dell‘alloggiamento sul retro del dispositivo. Avvolge- re correttamente i cavi prima di conservare l’apparecchio in modo da evitare danni ai cavi e all‘apparecchio stesso. Si raccomanda di conservare l‘apparecchio in un luogo asciutto e pulito.

8. Avvertenze sulla tutela ambientale

Non gettare il dispositivo nei riuti domestici! I dispositivi elettrici ed elettronici devono essere separati e destinati al riciclaggio. Per le possibilità di smaltimento delle apparecchiature elettriche, informarsi presso il proprio comune.
