16629 - Caricabatterie APA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie automatico
Tensione di ingresso	220-240 V CA, 50/60 Hz
Tensione di uscita	12 V CC
Corrente di carica normale	2,5 A (3,75 A RMS)
Corrente di carica rapida	8 A (12 A RMS)
Capacità batteria consigliata	20 – 225 Ah
Dimensioni (L x P x H)	180 x 105 x 235 mm
Peso	2,245 kg
Lunghezza cavo di alimentazione	1,70 m
Lunghezza cavo di carica	1,40 m
Temperatura ambiente	da -5 °C a +40 °C
Tipi di batterie compatibili	Piombo-acido aperte (WET), AGM, senza manutenzione (MF), Gel
Indicatori luminosi	Verde (acceso/carica completa), Giallo (in carica), Rosso (inversione di polarità)
Selettori	Modalità di carica (Normale/Rapida), Tipo di batteria (Normale/Gel)
Fusibile	Temporizzato, 1,6 A
Classe di protezione	II (doppio isolamento)
Manutenzione	Non richiede manutenzione specifica; pulire le pinze dopo l'uso
Utilizzo	Solo interno (ambiente asciutto)
Accessori forniti	4 supporti per cavi

Domande frequenti - 16629 APA

Quali tipi di batterie posso caricare con l'APA 16629?

Questo caricabatterie è progettato per batterie al piombo-acido aperte (WET), AGM, senza manutenzione (MF) e Gel. Non utilizzare per altri tipi di batterie.

Posso usare il caricabatterie come aiuto all'avviamento?

No, il caricabatterie non deve essere usato come aiuto all'avviamento. Caricare completamente la batteria prima di avviare il veicolo.

Come scegliere tra la modalità di carica normale e rapida?

Usare la modalità normale per batterie piccole o manutenzione regolare. La modalità rapida è adatta per batterie grandi o per una carica accelerata.

Cosa significa la spia rossa accesa?

La spia rossa indica che le pinze sono collegate male (inversione di polarità). Scollegare immediatamente e invertire i collegamenti.

Come sapere quando la batteria è completamente carica?

La spia verde « PIENA » si accende quando la batteria è carica. Il caricabatterie passa quindi in modalità manutenzione.

Posso caricare una batteria montata sul veicolo?

Sì, ma assicurarsi che il veicolo sia ben parcheggiato, freno a mano tirato e spegnere il motore. Scollegare prima la batteria dalla rete di bordo.

Quali precauzioni di sicurezza devo prendere?

Lavorare in un luogo ventilato, senza fiamme né scintille. Indossare guanti e occhiali di protezione. Evitare qualsiasi contatto con l'acido della batteria.

Come pulire il caricabatterie?

Pulire le pinze dopo ogni uso con un panno asciutto. Utilizzare un panno asciutto per l'apparecchio. Non utilizzare mai liquidi o detergenti chimici.

Cosa fare se il cavo di alimentazione è danneggiato?

Il cavo di alimentazione non può essere sostituito. L'apparecchio deve essere smaltito. Contattare il servizio tecnico in caso di difetto.

Dove devo riporre il caricabatterie dopo l'uso?

Posizionare i cavi negli appositi supporti e riporre l'apparecchio in un luogo asciutto e pulito, fuori dalla portata dei bambini.

MANUALE UTENTE 16629 APA

Caricabatterie automatico 12 V,12 A

Istruzioni per l'uso 22

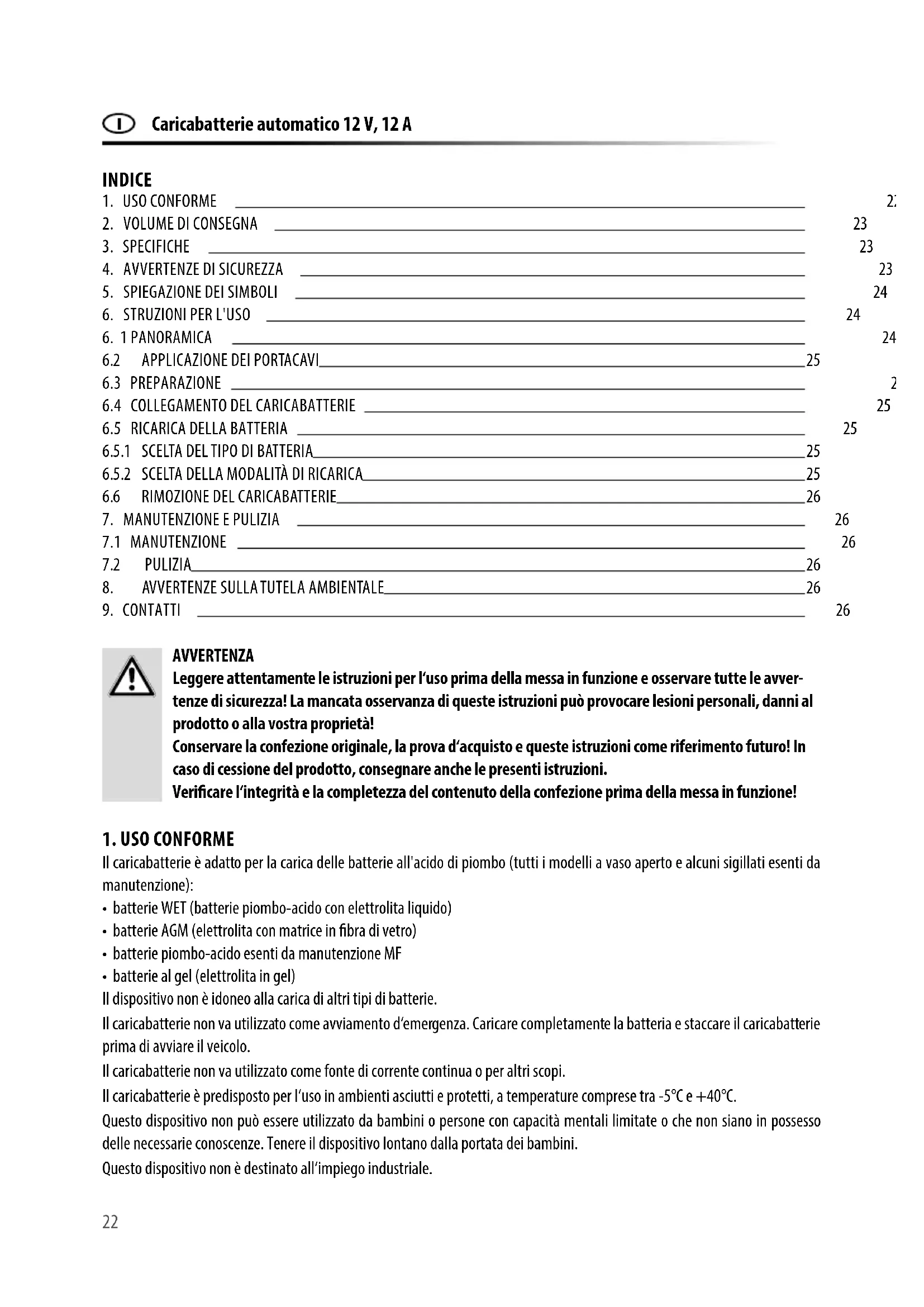

INHALT

Leggere attentamente le istruzioni per l'uso prima della messa in funzione e osservare tutte le avver- tenze di sicurezza! La mancata osservanza di queste istruzioni può provocare lesioni personali, danni al prodotto o alla vostra proprietà!

Conservare la confezione originale, la prova d'acquisto e queste istruzioni come riferimento futuro! In caso di cessione del prodotto, consegnare anche le presenti istruzioni.

Verificare l'integrità e la completezza del contenuto della confezione prima della messa in funzione!

1. USO CONFORME

Il caricabatterie è adatto per la carica delle batterie all'acido di piombo (tutti i modelli a vaso aperto e alcuni sigillati esenti da manutenzione):

• batterie WET (batterie piombo-acido con elettrolita liquido)
• batterie AGM (elettrolita con matrice in fibra di vetro)
• batterie piombo-acido esenti da manutenzione MF
• batterie al gel (elettrolita in gel)

Il dispositivo non è idoneo alla carica di altri tipi di batterie.

Il caricabatterie non va utilizzato come avviamento d'emergenza. Caricare completamente la batteria e staccare il caricabatterie prima di avviare il veicolo.

Il caricabatterie non va utilizzato come fonte di corrente continua o per altri scopi.

Il caricabatterie è predisposto per l'uso in ambienti asciutti e protetti, a temperature comprese tra -5°C e +40°C.

Questo dispositivo non può essere utilizzato da bambini o persone con capacità mentali limitate o che non siano in possesso delle necessarie conoscenze. Tenere il dispositivo lontano dalla portata dei bambini.

Questo dispositivo non è destinato all'impiego industriale.

L'uso conforme include anche il rispetto di tutte le informazioni fornite in queste istruzioni, soprattutto delle avvertenze di sicurezza. Ogni altro utilizzo viene considerato improprio e può causare danni a persone o cose. EAL GmbH non risponde per i danni derivanti da un uso improprio.

2. VOLUME DI CONSEGNA

· 1 x caricabatterie · 1 x copia delle istruzioni per l'uso · 4 x portacavi

3. SPECIFICHE

Dimensioni (Lun x Lar x Alt): 180 x 105 x 235 [mm]

Peso:

2,245

kg

Lunghezza del cavo di alimentazione: 1,70 m

Lunghezza del cavo di carica: 1,40 m

Ingresso: 220-240 V AC 50/60 Hz

Uscita carica normale: 12 V, 2,5 A (3,75 A RMS), DC

Uscita carica rapida: 12 V, 8 A (12 A RMS), DC

Capacità della batteria: 20 – 225 Ah

Temperatura ambiente: da -5 °C a +40 °C

4. AVVERTENZE DI SICUREZZA

• Tenere il dispositivo lontano dalla portata dei bambini e vietare loro l'utilizzo!

• Utilizzare questo prodotto solo per l'impiego previsto!
  • Non manomettere né smontare il prodotto!

• Per la propria sicurezza, utilizzare solo gli accessori e i pezzi di ricambio indicati nelle istruzioni o consigliati dal produttore!

• Il triangolo di segnalazione identifica tutte le istruzioni importanti per la sicurezza. Rispettare sempre queste istruzioni, per evitare il pericolo di lesioni personali o danni al dispositivo.
• Non fumare e non accendere fuochi non protetti durante il lavoro sulla batteria. Esiste il pericolo di esplosione.
• Collegare il dispositivo esclusivamente a una presa correttamente installata. La tensione deve corrispondere ai dati indicati sulla targhetta del dispositivo.
• Non schiacciare il cavo di alimentazione e proteggerlo da bordi affilati, umidità, calore e olio. Il cavo di alimentazione non può essere sostituito. Se si danneggia il cavo di alimentazione, il dispositivo deve essere smaltito.
• Non azionare il dispositivo o staccare subito la spina di alimentazione in caso di danni o se si sospetta un guasto. In questi casi rivolgersi ai tecnici specializzati.
• Staccare la spina di alimentazione se non si utilizza il dispositivo.
• Tenere lontano dalla portata dei bambini il materiale d'imballaggio, in particolare le pellicole e le buste di plastica. Esiste il pericolo di soffocamento.
• Rimuovere tutte le pellicole protettive prima dell'uso.
• Posare il cavo di alimentazione in modo che non sia d'intralcio e che non possa essere scollegato inavvertitamente.
• Terminato il processo di carica, scollegare il caricabatterie dall'alimentazione elettrica.
• Conservare il caricabatterie in un luogo non accessibile ai bambini e alle persone non autorizzate.
  • Non utilizzare il dispositivo nelle vicinanze di materiale infiammabile o in un ambiente a rischio di esplosione.

• Indossare sempre indumenti di lavoro idonei, guanti di protezione e occhiali protettivi. L'acido della batteria è corrosivo! Lavare subito a fondo con acqua eventuali schizzi di acido e, se necessario, consultare un medico. Se l'acido raggiunge gli occhi, lavare con acqua corrente per almeno 10 minuti e consultare un medico.

• Non coprire il caricabatterie, altrimenti si rischia il surriscaldamento con conseguente danneggiamento. Non posizionare il dispositivo in funzione su una superficie isolante (come il polistirolo): pericolo di accumulo di calore!

• Se si carica una batteria montata, parcheggiare il veicolo in sicurezza, tirare il freno a mano e disinserire l'accensione. Staccare la batteria dalla rete di bordo del veicolo. Leggere il manuale di istruzioni del veicolo o rivolgersi a un'officina specializzata.
• Per scollegare il cavo di alimentazione, afferrarlo sempre e solo per la spina.
• Non posizionare il caricabatterie nei presso di fiamme o fonti di calore e non esporlo a temperature superiori a 40°C!
• Conservate accuratamente le presenti istruzioni d'uso e consegnatele anche agli altri utilizzatori.

5. SPIEGAZIONE DEI SIMBOLI

Conforme alle direttive CE

I dispositivi elettrici contrassegnati con questo simbolo non vanno gettati nei rifiuti domestici

I dispositivi contrassegnati con questo simbolo sono destinati solo all'uso domestico (in ambienti asciutti)

Allogiamento protetivo isolato (classe di protezione II)

Fusibile, nel caso specifico: ritardato, 1.6 A

Capacità della batteria raccomandata

Leggere le istruzioni d'uso

Conforme ai requisiti del § 21 della legge sulla securezza dei prodotti

6. ISTRUZIONI PER L'USO

Prima di utilizzare il dispositivo, leggere attentamente le istruzioni per l'uso della batteria e del veicolo e assicurarsi di avere compreso a fondo tutte le avvertenze di sicurezza.

6.1 PANORAMICA

1 Maniglia di trasporto
2 Selettore modalità di ricarica normale/rapida
3 Selettore tipo di batteria normale/gel
4 Spia di controllo – verde - ricarica completa
5 Spia di controllo – gialla - ricarica in corso
6 Spia di controllo – verde - ON
7 Spia di controllo – rossa - collegamento errato dei morsetti

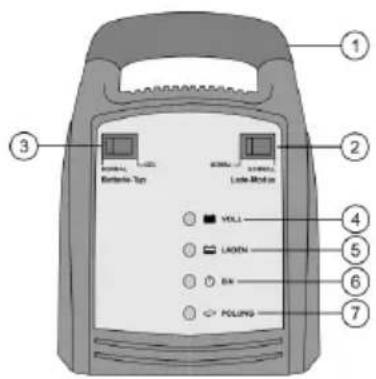

Figura 1: Vista della parte anteriore

1 Maniglia di trasporto

8 Vano per portacavi

9 Targhetta

10 Cavo di alimentazione

11 Cavo di ricarica

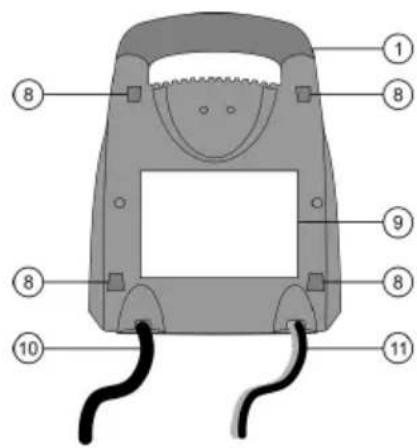

Figura 2: Vista della parte posteriore

6.2 APPLICAZIONE DEI PORTACAVI

Inserire i portacavi negli appositi vani (pos. 8 dello schema) sul retro del caricabatterie, in modo che le aperture dei portacavi sovrapposti siano rivolti verso lati opposti.

6.3 PREPARAZIONE

Pulire il polo della batteria rimuovendo polvere e residui di corrosione.

Solo per le batterie a vaso aperto: rimuovere i tappi delle celle. Controllare il livello del liquido nelle celle (leggere in merito le istruzioni per l'uso della batteria). Versare acqua distillata badando di non superare il livello minimo. Il liquido si espande durante il processo di carica e potrebbe fuoriuscire dalla batteria. Lasciare aperte le celle della batteria per l'intera fase di carica. Per le batterie sigillate esenti da manutenzione, seguire esattamente le istruzioni del costruttore.

Attenzione: assicurarsi che il caricabatterie non sia collegato alla presa di alimentazione. Collegare prima il cavo positivo rosso (+) del caricabatterie (pos. 11 dello schema) al polo positivo della batteria. Quindi collegare il cavo negativo (-) al polo negativo della batteria. Se si carica la batteria montata, collegare il cavo negativo nero (-) alla carrozzeria (in un punto non verniciato), lontano dalla batteria, dal carburatore e dai tubi del carburante. Rispettare sempre questa sequenza.

Attenzione: la spia di controllo rossa (pos. 7 dello schema) accesa indica che i cavi sono collegati erroneamente. Staccare i morsetti dai poli della batteria e collegarli correttamente.

6.5 RICARICA DELLA BATTERIA

6.5.1 SCELTA DEL TIPO DI BATTERIA

Per la ricarica di una batteria piombo-acido, una batteria esente da manutenzione e una batteria AGM, impostare il selettore per il tipo di batteria (pos. 3 dello schema) su "NORMALE". Per le batterie al gel, impostare il selettore su "GEL".

6.5.2 SCELTA DELLA MODALITÀ DI RICARICA

Se si desidera ricaricare solo una piccola batteria o se è sufficiente una ricarica normale, impostare il selettore della modalità di ricarica (pos. 2 dello schema) su "NORMALE". Per le batterie più grandi o per una ricarica rapida, impostare il selettore su "RAPIDO".

Ora collegare alla presa il cavo di alimentazione (pos. 10 dello schema) del caricabatterie. Si accendono la spia verde „ON“ (pos. 6 dello schema) e la spia gialla „RICARICA“ (pos. 5 dello schema). La batteria è in fase di ricarica.

Quando la batteria è completamente carica, il caricabatterie si imposta in modalità mantenimento. Si accende la spia verde „CARICA COMPLETA“a (pos. 4 dello schema).

6.6 RIMOZIONE DEL CARICABATTERIE

Attenzione: scollegare prima la spina dalla presa e rispettare la sequenza indicata per il distacco dei morsetti. In questo modo si evita la formazione di scintille. Questo è molto importante per la sicurezza, poiché durante la carica si formano dei gas esplosivi.

Scollegare il caricabatterie dalla rete di alimentazione.

Staccare prima il morsetto nero (negativo). Quindi staccare il morsetto del polo positivo della batteria (rosso).

Far raffreddare la batteria.

Solo per le batterie a vaso aperto: riempire le celle con acqua distillata fino al livello raccomandato dal produttore. Richiudere le celle della batteria con gli appositi tappi.

7. MANUTENZIONE E PULIZIA

7.1 MANUTENZIONE

Se utilizzato in modo conforme, il caricabatterie non richiede manutenzione.

7.2 PULIZIA

Pulire i morsetti dopo ogni ciclo di ricarica. Rimuovere qualsiasi spruzzo di acido della batteria dai morsetti per evitare la corrosione. Pulire l'apparecchio con cura con un panno asciutto. Non utilizzare liquidi o detergenti chimici. Non immergere mai il dispositivo in un liquido. Non far scorrere liquidi sul dispositivo.

Avvolgere correttamente i cavi sugli appositi supporti prima di riporre l'apparecchio, in modo da evitare danni ai cavi e al dispositivo. Conservare l'apparecchio in un luogo asciutto e pulito.

8. AVVERTENZE SULLA TUTELA AMBIENTALE

L'imballaggio è realizzato con materiali ecologici, che possono essere smaltiti presso i centri di riciclaggio locali. Non gettare il dispositivo nei rifiuti domestici! I dispositivi elettrici ed elettronici devono essere separati e destinati al riciclaggio. Per le possibilità di smaltimento delle apparecchiature elettriche, i snformarsi presso il proprio comune.

9. CONTATTI
