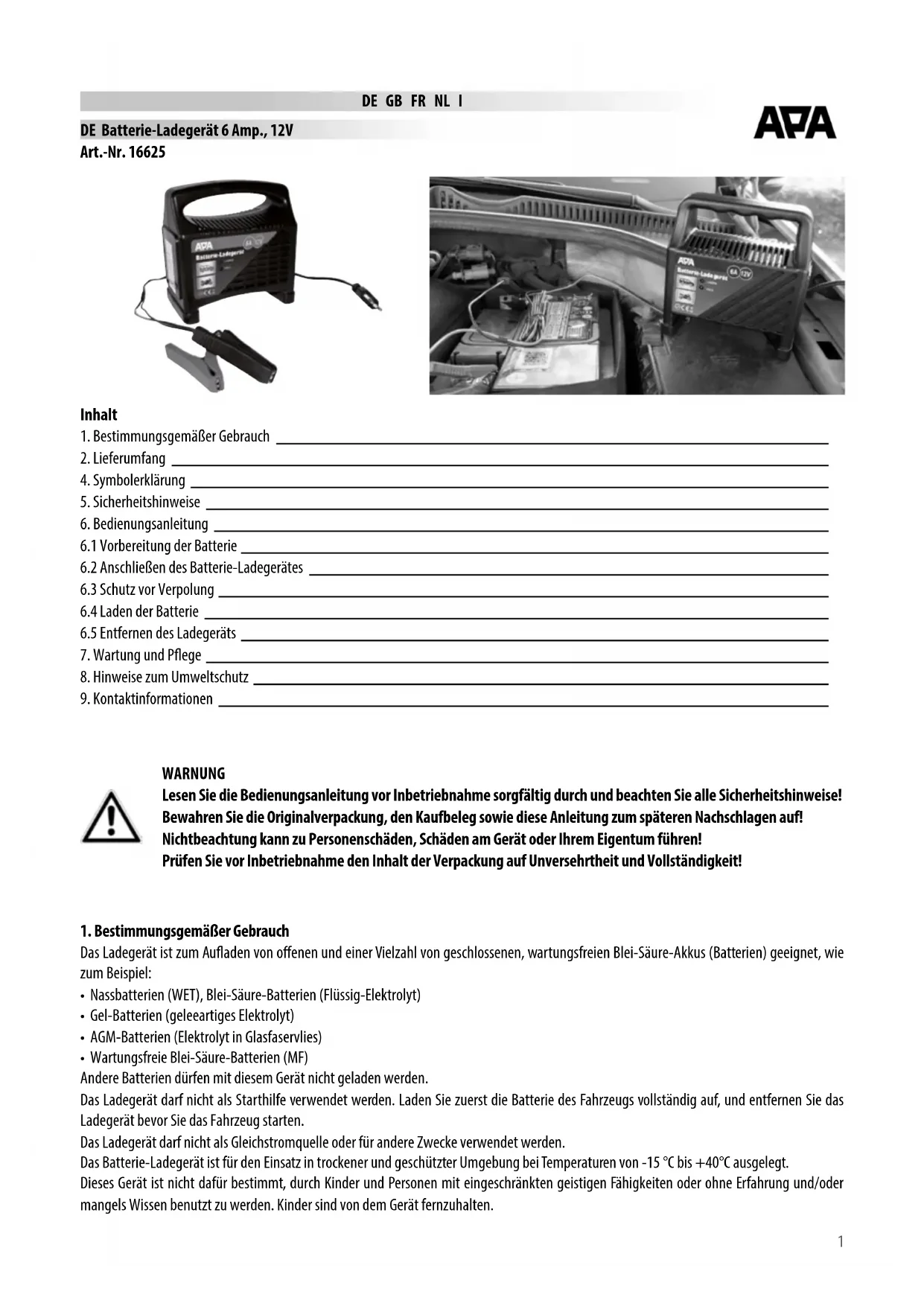

BEDIENUNGSANLEITUNG 16625 APA

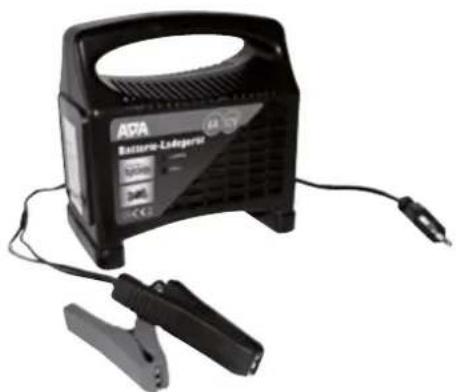

DE Batterie-Ladegerät 6 Amp., 12V

Art.-Nr. 16625

1. Bestimmungsgemäßer Gebrauch
2. Lieferumfang
3. Symbolerklärung
4. Sicherheitshinweise
5. Bedienungsanleitung
   6.1 Vorbereitung der Batterie
   6.2 Anschließen des Batterie-Ladegerätes ____
   6.3 Schutz vor Verpolung
   6.4 Laden der Batterie
   6.5 Entfernen des Ladegeräts
6. Wartung und Pflege
7. Hinweise zum Umweltschutz
8. Kontaktinformationen

WARNUNG

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf!

Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen!

Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!

1. Bestimmungsgemäßer Gebrauch

Das Ladegerät ist zum Aufladen von offenen und einer Vielzahl von geschlossenen, wartungsfreien Blei-Säure-Akkus (Batterien) geeignet, wie zum Beispiel:

• Nassbatterien (WET), Blei-Säure-Batterien (Flüssig-Elektrolyt)
• Gel-Batterien (geleeartiges Elektrolyt)
• AGM-Batterien (Elektrolyt in Glasfaservlies)
• Wartungsfreie Blei-Säure-Batterien (MF)

Andere Batterien dürfen mit diesem Gerät nicht geladen werden.

Das Ladegerät darf nicht als Starthilfe verwendet werden. Laden Sie zuerst die Batterie des Fahrzeugs vollständig auf, und entfernen Sie das Ladegerät bevor Sie das Fahrzeug starten.

Das Ladegerät darf nicht als Gleichstromquelle oder für andere Zwecke verwendet werden.

Das Batterie-Ladegerät ist für den Einsatz in trockener und geschützter Umgebung bei Temperaturen von -15 °C bis +40°C ausgelegt.

Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne Erfahrung und/oder mangels Wissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

2. Lieferumfang

1 x Batterie-Ladegerät 2 x Kabelhalter 1 x Ersatzsicherung 7,5 A 1 x Bedienungsanleitung

3. Spezifikationen

Netzspannung Eingang: 230 V AC, 50 Hz Leistungsaufnahme: 64 W

Ladespannung: 12V DC

Ladestrom: 6

Batterie: Pb-Batterie min. 20Ah, max. 110 Ah Umgebungstemperatur: -15 °C bis + 40 °C

Gewicht: 1,8 kg Sicherung: Flachsicherung 7,5 A

4. Symbolerklärung

entspricht den EG-Richtlinien

gekennzeichnetes Elektroprodukt darf nicht in den Hausmüll geworfen werden

Geräte mit diesem Zeichen dürfen nur im Haus (trockene Umgebung) betrieben werden

Schutzisoliertes Gehäuse (Schutzklasse II).

Sicherung, hier: 7,5 A

Gebrauchsanleitung lesen

Netztransformator - nicht kurzschlußfest. Ausgangsspannung bis höchstens 50 Volt

5. Sicherheitshinweise

• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an. Die Spannung muss mit der Angabe auf dem Typenschild des Gerätes übereinstimmen.
• Klemmen Sie das Netzkabel nicht ein und schützen Sie dieses vor scharfen Kanten, Feuchtigkeit, Hitze oder Öl. Das Netzkabel kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Gerät zu verschrotten.
• Nehmen Sie das Gerät nicht in Betrieb oder ziehen Sie sofort den Netzstecker, wenn es beschädigt ist oder wenn der Verdacht auf einen Defekt besteht. Nehmen Sie in diesen Fällen Kontakt zu unseren Technikern auf.
• Ziehen Sie den Netzstecker, wenn das Gerät nicht benutzt wird.
• Halten Sie das Verpackungsmaterial, besonders Folien und Folienbeutel, von Kindern fern. Es besteht Erstickungsgefahr.
• Entfernen Sie vor der Inbetriebnahme alle Schutzfolien vom Gerät.
• Verlegen Sie das Netzkabel so, dass es Sie nicht behindert und niemand versehentlich daran ziehen kann.
• Klemmen Sie das Batterie-Ladegerät nach dem Ladevorgang von der Stromversorgung ab.
• Bewahren Sie das Ladegerät an einem für Kinder und unbefugte Personen unerreichbaren Ort auf.
• Betreiben Sie das Gerät nicht in der Nähe von brennbarem Material oder in einer explosionsgefährdeten Umgebung.
• Tragen Sie immer geeignete Arbeitskleidung, Schutzhandschuhe und Schutzbrille. Batteriesäure ist ätzend! Evtl. Säurespritzer sofort mit viel Wasser gründlich abspülen, ggf. Arzt aufsuchen. Wenn Batteriesäure in die Augen gelangt, sofort wenigstens 10 Minuten unter laufendem Wasser auswaschen und Arzt aufsuchen.
• Decken Sie das Ladegerät nicht ab, da es sonst zur Überhitzung und somit zu einer Beschädigung kommen kann. Stellen Sie das Ladegerät im Betrieb nicht auf eine isolierende Unterlage (z.B. Styropor) – Gefahr von Hitzestau!
• Wenn Sie eine Fahrzeugbatterie in eingebauten Zustand aufladen möchten, stellen Sie zuerst das Fahrzeug sicher ab, ziehen Sie die Parkbremse an und schalten Sie die Zündung aus. Klemmen Sie die Batterie vom Bordnetz Ihres Fahrzeugs ab. Lesen Sie dazu im Handbuch Ihres Fahrzeugs nach oder fragen Sie Ihre Fachwerkstatt.
• Fassen Sie das Netzkabel beim Abziehen aus der Steckdose ausschließlich am Netzstecker an.
• Setzen Sie das Ladegerät nicht der Nähe von Feuer, Hitze und lang andauernder Temperatureinwirkung über +40°C aus!
• Bewahren Sie diese Anleitung auf und geben Sie sie an andere Benutzer weiter.

6. Bedienungsanleitung

6.1 Vorbereitung der Batterie

Reinigen Sie die Batteriepole von Staub und Korrosionsrückständen. Nur für offene Batterien: Füllen Sie destilliertes Wasser auf, bis der Minimum-Füllstand erreicht ist. Lassen Sie die Zellen der Batterie bis zum Ende des Ladevorgangs geöffnet. Bei wartungsfreien Batterien befolgen Sie ganz genau die Anweisungen des Batterieherstellers.

6.2 Anschließen des Batterie-Ladegerätes

Achtung: Stellen Sie sicher, dass das Ladegerät nicht an die Netzsteckdose angeschlossen ist. Schließen Sie grundsätzlich zuerst das rote Pluskabel (+) des Ladegerätes an den Pluspol der Batterie an. Danach schließen Sie das schwarze Minuskabel (-) an den Minuspol der Batterie an. Wenn Sie die Batterie in eingebauten Zustand aufladen, schließen Sie das schwarze Minuskabel (-) an der Karosserie an, weit entfernt von der Batterie, Vergaser und Kraftstoffleitungen. Halten Sie diese Reihenfolgen immer ein.

6.3 Schutz vor Verpolung

Damit bei einem versehentlich falschen Anschluss der Polklemmen weder der Benutzer gefährdet, noch das Gerät beschädigt wird, ist das Gerät mit einer Sicherung versehen. Bei einem Falschanschluss löst diese Sicherung aus und muss dann durch eine neue Sicherung gleicher Art ersetzt werden. Diese Sicherung befindet sich in einer Halterung an der Unterseite des Gerätes.

6.4 Laden der Batterie

Stecken Sie jetzt den Netzstecker des Ladegeräts in die Steckdose. Der Ladevorgang wird jetzt gestartet und die Kontroll-LED „LADEN“ leuchtet. Die Ladedauer der zu ladenden Batterie hängt von mehreren Faktoren, wie z.B. der Kapazität der Batterie, der Umgebungstemperatur, dem Ladezustand, der Leistung des Ladegerätes etc. ab. Eine entladene 36 Ah Batterie, bei einer Umgebungstemperatur von 20 °C, wird mit diesem Gerät in ca. 9 Stunden voll aufgeladen. Es ist sehr wichtig den Ladevorgang in kurzen Abständen zu überwachen, um Überladungsschäden zu vermeiden. Beenden Sie den Ladevorgang, wenn die Kontroll-LED „VOLL“ leuchtet, indem Sie das Netzkabel des Batterie-Ladegerätes aus der Steckdose ziehen.

6.5 Entfernen des Ladegeräts

Achtung: Ziehen Sie als erstes den Netzstecker aus der Steckdose und beachten Sie die Reihenfolge beim Abklemmen. So vermeiden Sie Funkenbildung. Da beim Laden hochexplosives Knallgas entsteht, ist dies zu Ihrem Schutz äußerst wichtig.

Trennen Sie das Ladegerät vom Versorgungsnetz. Entfernen Sie als nächstes den Anschluss der schwarzen Klemme (-). Entfernen Sie nun die Batterieklemme vom Pluspol der Batterie (Rote Klemme). Lassen Sie die Batterie abkühlen und füllen Sie die Zellen mit destilliertem Wasser bis zum vom Batteriehersteller genannten Füllstand auf. Verschließen Sie die Batteriezellen wieder mit den Verschlussstopfen.

7. Wartung und Pflege

Wartung: Bei bestimmungsgemäßem Gebrauch ist das Gerät wartungsfrei.

Pflege: Reinigen Sie die Polzangen jedes mal nach einem Ladevorgang. Entfernen Sie jegliche Batteriesäurespritzer von den Polzangen, um Korrosion zu vermeiden. Reinigen Sie das Gerät vorsichtig mit einem trockenen Tuch. Benutzen Sie keine Flüssigkeiten oder chemische Reinigungsmittel. Tauchen Sie das Gerät niemals in Flüssigkeiten ein. Lassen Sie niemals Flüssigkeiten über das Gerät laufen.

Setzen Sie die Kabelhalter in die oberen Bohrungen der Gehäuseverschraubungen auf der Geräterückseite ein. Wickeln Sie die Kabel ordentlich auf bevor Sie das Gerät lagern, um Beschädigungen an den Kabeln und dem Gerät zu vermeiden. Lagern Sie das Gerät an einem trockenen und sauberen Ort.

8. Hinweise zum Umweltschutz

Werfen Sie Elektrogeräte nicht in den Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung

9. Kontaktinformationen EAL GmbH

Otto-Hausmann-Ring 107

42115 Wuppertal, Deutschland

[phone]

www.eal-vertrieb.com

○ Otto-Hausmann-Ring 107 42115 Wuppertal, Germany

[phone] [phone] - 160

[e-mail] www.eal-vertrieb.com

FR Appareil de recharge 6 ampères, 12 V

Réf. 16625

Sommaire

☐ Otto-Hausmann-Ring 107 42115 Wuppertal, Germania

[phone] [phone] - 160

[e-mail] www.eal-vertrieb.com

CE ^16

EG – Konformitätserklärung EU – Declaration of Conformity

Hiermit bestätigen wir, dass das nachfolgend bezeichnete Gerät den angegebenen Richtlinien entspricht.

Batterie-Ladegerät 12V 6A

EAL GmbH, Otto-Hausmann-Ring 107, D - 42115 Wuppertal

Einschlägige EG-Richtlinien

1. Elektromagnetische Verträglichkeit (EMV) Electromagnetic Compatibility (EMC) 2014/30/EU

2 Niederspannungs-Richtlinie Low Voltage Directive (LVD) 2014/35/EU

1. Funkanlagen und Telekommunikations- endeinrichtungen Radio and Telecommunication Terminal Equipment 2014/53/EU

Harmonisierte EN-Normen

Dieser Artikel entspricht folgenden, zur Erlangung des CE-Zeichens erforderlichen Normen:

Unterschrift / Signature:

EAL GmbH

Otto-Hausmann-Ring 107

D-42115 Wuppertal

Tel.: [phone]

Fax: [phone]

Stellung im Betrieb / Position:

Geschäftsführer

Ausstellungdatum / Date of issue:

18.07.2016
