Produkttyp	Mini-Lithium-Powerpack mit Starthilfe
Marke	APA
Modell	16628
Abmessungen (L x B x H)	15 x 7,8 x 2,8 cm
Gewicht	0,370 kg
Batteriekapazität	11 000 mAh (35,52 Wh)
USB-Ausgang	5 V / 2,1 A
Starthilfe-Ausgang	12 V (EC5), 200 A (Spitze 380 A)
Ladeeingang	15 V / 1 A
Ladedauer	ca. 11 Stunden
Temperaturbereich	0 °C bis 40 °C
Lieferumfang	Powerpack, USB-Adapter, Steckerladegerät, Starthilfekabel, Autoladekabel, Anleitung
Hauptfunktionen	USB-Ladegerät für Mobilgeräte, 12-V-Starthilfe für Benzinmotoren max. 2,0 L, LED-Lampe (Dauerlicht, Blinklicht, SOS)
Reinigung	Mit einem weichen Tuch, ohne Lösungsmittel oder eindringende Flüssigkeiten
Lagerung	Trockener Ort, fern von Feuchtigkeit, Öl, Staub, hohen Temperaturen
Wartung	Alle 3 Monate aufladen, wenn nicht verwendet
Ersatzteile	Austauschbare Sicherung im Autoladekabel
Sicherheit	Nicht zerlegen, nur mitgeliefertes Zubehör verwenden, Kurzschlüsse vermeiden, nicht an gefrorener Batterie verwenden
Allgemeine Informationen	Nicht geeignet für Kinder oder unerfahrene Personen, nur für den Hausgebrauch

Häufig gestellte Fragen - 16628 APA

Wie lade ich das Mini-Lithium-Powerpack?

Verwenden Sie das mitgelieferte Steckerladegerät: Stecken Sie den Ladestecker in die Buchse des Powerpacks und dann das Netzteil in eine 230-V-Steckdose. Sie können auch das Autoladekabel an einer 12-V-Steckdose des Fahrzeugs bei laufendem Motor verwenden. Die LEDs blinken während des Ladevorgangs und leuchten dauerhaft, wenn er abgeschlossen ist.

Wie lange dauert das vollständige Aufladen des Powerpacks?

Die Ladedauer beträgt mit dem Steckerladegerät etwa 11 Stunden.

Wie verwende ich die Starthilfe?

Stellen Sie sicher, dass mindestens 3 LEDs leuchten. Schließen Sie die rote Klemme (+) an den Pluspol der Batterie an, die schwarze (-) an den Minuspol. Stecken Sie das Kabel in das Powerpack. Starten Sie den Motor (max. 6 Sekunden). Warten Sie 3 Minuten zwischen den Versuchen. Ziehen Sie das Kabel innerhalb von 30 Sekunden nach dem Start ab.

Welche Fahrzeuge kann ich mit dem Powerpack starten?

Es ist für 12-V-Fahrzeuge mit Benzinmotor bis max. 2,0 Liter ausgelegt. Nicht geeignet für Diesel oder gefrorene Batterien.

Wie lade ich USB-Geräte mit dem Powerpack?

Wählen Sie den passenden Adapter für Ihr Gerät (Apple, Micro-USB usw.), schließen Sie ihn an das USB-Kabel an und stecken Sie den USB-Stecker in den Ausgang des Powerpacks. Drücken Sie den Ein-/Ausschalter, um den Ladevorgang zu starten. Die LEDs erlöschen am Ende des Ladevorgangs.

Wie verwende ich die LED-Lampe?

Halten Sie den Ein-/Ausschalter 3 Sekunden lang gedrückt, um die Lampe dauerhaft einzuschalten. Drücken Sie erneut, um in den Blinkmodus, dann SOS und schließlich auszuschalten.

Was tun, wenn das Powerpack ein Fahrzeug nicht startet?

Überprüfen Sie, ob das Powerpack ausreichend geladen ist (mindestens 3 LEDs). Überprüfen Sie die Anschlüsse der Klemmen. Nach 3 erfolglosen Versuchen kann das Fahrzeug einen Defekt haben, der nicht an der Batterie liegt.

Wie ersetze ich die Sicherung des Autoladekabels?

Schrauben Sie die Rändelmutter des 12-V-Steckers gegen den Uhrzeigersinn ab. Entfernen Sie die alte Sicherung und setzen Sie eine neue mit gleicher Stromstärke ein. Schrauben Sie die Mutter wieder fest.

Welche Sicherheitsvorkehrungen sind zu beachten?

Zerlegen Sie das Gerät niemals. Verwenden Sie nur das mitgelieferte Zubehör. Vermeiden Sie Kurzschlüsse, indem Sie das Starthilfekabel vor der Lagerung entfernen. Laden Sie nicht unbeaufsichtigt. Versuchen Sie keine Starthilfe an einer gefrorenen Batterie.

Wie pflege ich das Powerpack, wenn es nicht verwendet wird?

Lagern Sie es an einem trockenen Ort, geschützt vor Feuchtigkeit und hohen Temperaturen. Laden Sie es alle 3 Monate auf, um die Batterie zu erhalten. Reinigen Sie es mit einem weichen Tuch ohne Lösungsmittel.

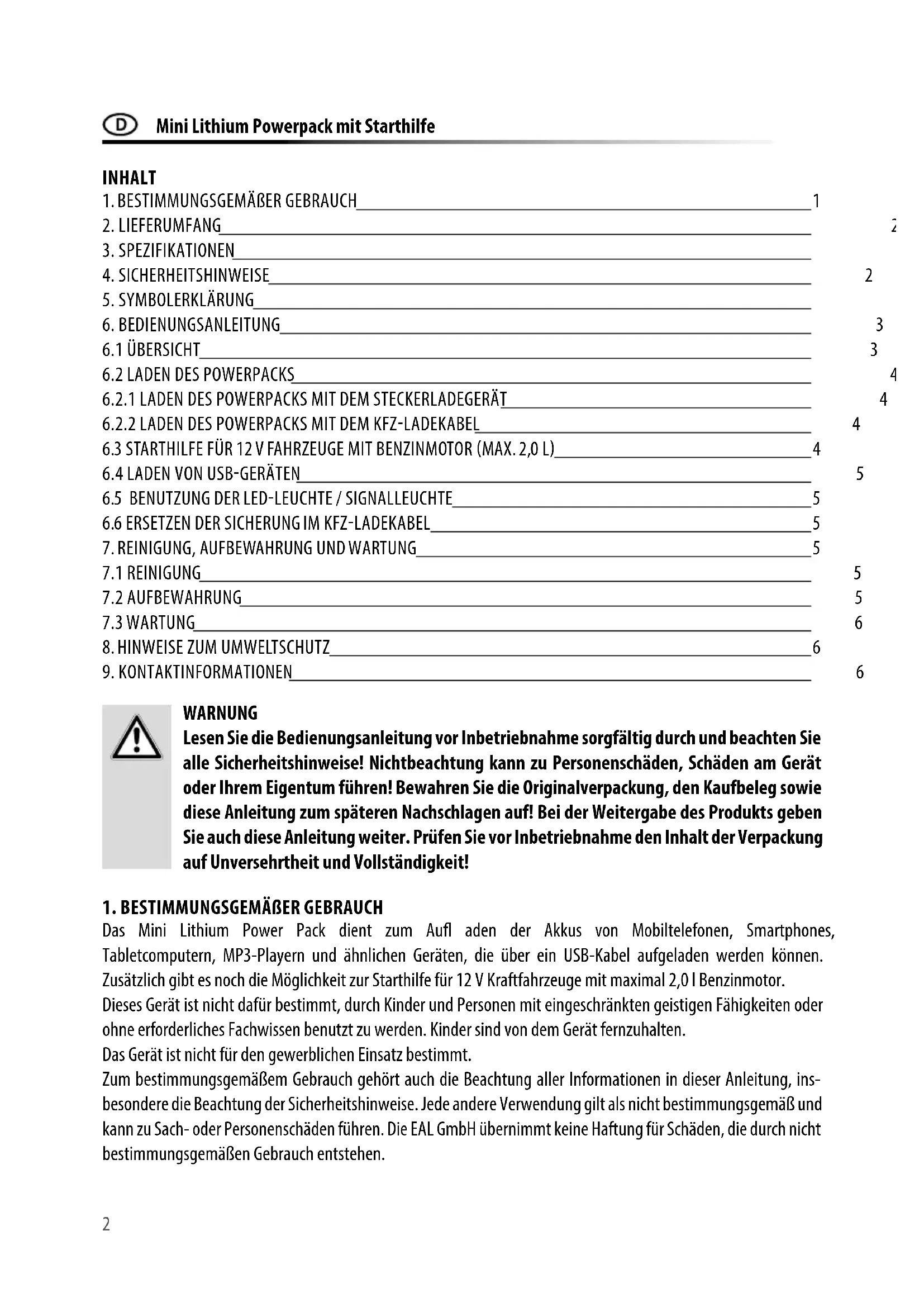

BEDIENUNGSANLEITUNG 16628 APA

Mini Lithium Powerpack mit Starthilfe

Bedienungsanleitung 2

GB Art. no. 16480

1. BESTIMMUNGSGEMÄßer GEBRAUCH 1
2. LIEFERUMFANG
3. SPEZIFIKATIONEN
4. SICHERHEITSHINWEISE 2
5. SYMBOLERKLÄRUNG
6. BEDIENUNGSANLEITUNG 3
   6.1 ÜBERSICHT 3
   6.2 LADEN DES POWERPACKS
   6.2.1 LADEN DES POWERPACKS MIT DEM STECKERLADEGERÄT 4
   6.2.2 LADEN DES POWERPACKS MIT DEM KFZ-LADEKABEL 4
   6.3 STARTHILFE FÜR 12 V FAHRZEUGE MIT BENZINMOTOR (MAX. 2,0 L) 4
   6.4 LADEN VON USB-GERÄTEN 5
   6.5 BENUTZUNG DER LED-LEUCHTE / SIGNALLEUCHTE 5
   6.6 ERSETZEN DER SICHERUNG IM KFZ-LADEKABEL 5
7. REINIGUNG, AUFBEWAHRUNG UND WARTUNG 5
   7.1 REINIGUNG 5
   7.2 AUFBEWAHRUNG 5
   7.3 WARTUNG 6
8. HINWEISE ZUM UMWELTSCHUTZ 6
9. KONTAKTINFORMATIONEN 6

WARNUNG

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Bei der Weitergabe des Produkts geben Sie auch diese Anleitung weiter. Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!

1. BESTIMMUNGSGEMÄßer GEBRAUCH

Das Mini Lithium Power Pack dient zum Aufl aden der Akkus von Mobiltelefonen, Smartphones, Tabletcomputern, MP3-Playern und ähnlichen Geräten, die über ein USB-Kabel aufgeladen werden können. Zusätzlich gibt es noch die Möglichkeit zur Starthilfe für 12 V Kraftfahrzeuge mit maximal 2,0 l Benzinmotor.

Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne erforderliches Fachwissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

2. LIEFERUMFANG

1 x Mini Lithium Power Pack 1 x USB-Adapter

1 x Steckerladegerät 1 x Starthilfekabel

1 x Kfz-Ladekabel 1 x Bedienungsanleitung

3. SPEZIFIKATIONEN

Größe (L x B x H) 15 x 7,8 x 2,8 [cm]

Gewicht 0,370 kg

Akku 11.000 mAh, 35,52 Wh

Ausgang 5 V 2,1 A (USB), 12 V (EC5 Starthilfe)

Eingang 15 V, 1 A

Maximale Belastung 200 A Starthilfe, (380 A, Spitze)

Ladedauer ca. 11 Stunden

Temperaturbereich 0 – 40 °C

4. SICHERHEITSHINWEISE

• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.
• Kinder dürfen nicht mit dem Gerät spielen
• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses kann für Kinder zu einem gefährlichen Spielzeug werden!
• Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!
• Manipulieren oder zerlegen Sie das Gerät nicht!
• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird!
• Tragen Sie beim Umgang mit Blei-Akkus stets eine Schutzbrille und Schutzkleidung.
• Blei-Akkus enthalten aggressive ätzende Säuren. Vermeiden Sie Haut- und Augenkontakt mit Flüssigkeiten aus dem Blei-Akku! Zerlegen Sie Blei-Akkus niemals! Waschen Sie betroffene Hautpartien gründlich mit Wasser und Seife ab. Ist Säure ins Auge gelangt, spülen Sie dieses sofort für mindestens 10 Minuten unter fließendem, klarem, lauwarmem Wasser aus! Suchen Sie danach sofort einen Arzt auf!
• Ist Säure auf Ihre Kleidung gelangt, so waschen Sie diese sofort mit viel Wasser und Seife aus!
• Tragen Sie niemals Ringe, Halsketten, Uhren o.ä. beim Umgang mit Akkus oder Ladegeräten. Durch das Kurzschließen der Akkukontakte besteht Verbrennungs- und Explosionsgefahr!
• Das Powerpack ist nur vorgesehen für Starthilfe eines Kraftfahrzeugs mit eigenem Akku. Das Powerpack kann den Fahrzeug-Akku nicht ersetzten.
• Bewahren Sie das Power Pack immer mit abgezogenem Starthilfekabel auf, damit es nicht zu Kurzschlüssen zwischen den Polzangen kommen kann.
• Versuchen Sie nicht, den Akku des Power Packs auszubauen und zu ersetzen. Sollte die Lebensdauer des Akkus einmal beendet sein, entsorgen Sie das gesamte Power Pack gemäß den örtlichen Richtlinien.
• Laden Sie den Akku des Powerpacks nicht mit einem beschädigten Ladegerät auf.
• Lassen Sie das Powerpack während des Ladevorgangs nicht unbeaufsichtigt.

• Benutzen Sie nur das mitgelieferte Zubehör zum Aufl aden des Power Packs.
• Versuchen Sie niemals eine Starthilfe bei eingefrorener Batterie durchzuführen, es besteht Explosionsgefahr.
• Bewahren Sie diese Anleitung auf und geben Sie sie an andere Benutzer weiter.

5. SYMBOLERKLÄRUNG

Entspricht den EG-Richtlinien

Gekennzeichnetes Elektro- produkt darf nicht in den Hausmüll geworfen werden

Geräte mit diesem Zeichen dürfen nur im Haus (trockene Umgebung) betrieben werden

Schutzisoliertes Gehäuse (Schutzklasse II)

Gebrauchsanleitung lesen

Polarität des Ladesteckers

6. BEDIENUNGSANLEITUNG

6.1 ÜBERSICHT

1 EIN/AUS-Schalter
2 Ladezustandsanzeige
3 USB-Ladeanschluss
4 Ladebuchse
5 Anschluss Starthilfe
6 LED-Leuchte

7 Steckerladegerät
8 Ladestecker
9 12V-Kfz-Ladestecker
10 Ladestecker
1 1 Anschlussstecker Starthilfekabel
12 schwarze Polzange (-)

13 rote Polzange (+)
14 USB-Stecker
15 Geräte-Stecker/Apple30-polig, Apple Lightning, Micro-USB

6.2 LADEN DES POWERPACKS

6.2.1 LADEN DES POWERPACKS MIT DEM STECKERLADEGERÄT

Stecken Sie den Ladestecker (Position 8 in der Übersicht) des Steckerladegeräts (Position 7 in der Übersicht) in die Ladebuchse (Position 4 in der Übersicht) des Power Packs. Danach stecken Sie das Steckerladegerät in eine 230 V Netzsteckdose. Sollte es einmal vorkommen, dass Sie das Power Pack aufladen müssen, ohne es beaufsichtigen zu können, stellen Sie es während des Ladevorgangs auf eine feuerfeste Unterlage (Stein, Fliesen oder Metallplatte). Entfernen Sie alle brennbaren Gegenstände im Umkreis von einem Meter.

6.2.2 LADEN DES POWERPACKS MIT DEM KFZ-LADEKABEL

Stecken Sie den Ladestecker (Position 10 in der Übersicht) des Kfz-Ladekabels (Position 9 in der Übersicht) in die Ladebuchse (Position 4 in der Übersicht) des Power Packs. Danach stecken Sie den Zigarettenanzünderstecker in die 12 V – Steckdose Ihres Fahrzeugs.

ACHTUNG: Laden Sie das Powerpack mit dem Kfz-Ladekabel nur während der Fahrt, oder wenn der Motor läuft, sonst besteht die Gefahr, dass die Starterbatterie Ihres Fahrzeugs entladen wird.

Während des Ladevorgangs blinken die Kontrollleuchten (Position 2 in der Übersicht) nach einander auf, die Zahl der dauernd leuchtenden Kontrollleuchten zeigt den Ladezustand des Power Packs an. Zeigen alle Kontrollleuchten ein Dauerleuchten, ist der Ladevorgang abgeschlossen.

Kontrollleuchten:

Drücken Sie den EIN/AUS Schalter (Position 1 in der Übersicht) des Geräts, um den Ladezustand zu prüfen.

Kontrollleuchten 1	blinkt 1 dauernd 2	dauernd 3 dauernd	4 dauernd
Ladezustand 0 %	25 % 50 % 75 %	100 %

6.3 STARTHILFE FÜR 12 V FAHRZEUGE MIT BENZINMOTOR (MAX. 2,0 L)

Stellen Sie sicher, dass mindestens drei Kontrollleuchten des Power Packs dauernd leuchten und dass die Batteriepole nicht verschmutzt oder oxidiert sind.

Trennen Sie das Power Pack und das Starthilfekabel.

1. Verbinden Sie die zuerst die rote Polzange (Position 13 in der Übersicht) des Starthilfekabels mit dem Pluspol und danach die schwarze Polzange (Position 12 in der Übersicht) mit dem Minuspol der Fahrzeugbatterie. Die Polzangen müssen einen festen und sicheren Kontakt zu den Batteriepolen haben.
2. Verbinden Sie das Power Pack mit dem Starthilfekabel, stellen Sie dabei sicher, dass der Stecker (Position 11 in der Übersicht) fest und sicher eingesteckt ist.
3. Starten Sie den Motor. Lassen Sie den Anlasser nicht länger als 6 Sekunden arbeiten. Sollte der Startversuch nicht erfolgreich gewesen sein, warten Sie mindestens drei Minuten, bis Sie den nächsten Versuch starten. Unternehmen Sie nach dem dritten, fehlgeschlagenen Startversuch keinen weiteren, sondern überprüfen Sie Ihr Fahrzeug auf Fehler.
4. Trennen Sie das Power Pack innerhalb von 30 Sekunden nachdem der Motor läuft vom Starthilfekabel.
5. Entfernen Sie erst dann die Polzangen von den Batteriepolen.

5
Bild 2: Starthilfe mit dem Power Pack

ACHTUNG: Halten Sie diese Reihenfolge immer ein, es besteht Explosionsgefahr

6.4 LADEN VON USB-GERÄTEN

Wählen Sie den passenden Adapter (Position 15 in der Übersicht) für Ihr USB-Gerät aus und schließen Sie es an. Schließen Sie den USB-Stecker (Position 14 in der Übersicht) an den USB-Ausgang (Position 3 in der Übersicht) des Power Packs an. Drücken Sie den Tastschalter (Position 1 in der Übersicht) des Power Packs, um den Ladevorgang zu starten. Nachdem der Ladevorgang abschlossen ist, gehen die LEDs für den Ladezustand (Position 2 in der Übersicht) aus. Ziehen Sie zuerst das Ladekabel vom Power Pack ab und dann entfernen Sie das Ladekabel von Ihrem USB-Gerät.

6.5 BENUTZUNG DER LED-LEUCHTE / SIGNALLEUCHTE

Um das Dauerlicht der LED-Leuchte einzuschalten, halten Sie den EIN/AUS-Schalter (Position 1 in der Übersicht) des Power Packs für ca. 3 Sekunden gedrückt. Danach können Sie durch erneutes Drücken des Schalters die folgenden Lichtfunktionen hintereinander einschalten: Blinken, SOS, aus.

6.6 ERSETZEN DER SICHERUNG IM KFZ-LADEKABEL

Drehen Sie die Rändelmutter an der Spitze des 12 V Steckers (Position 9 in der Übersicht) entgegen dem Uhrzeigersinn bis sich diese vom Stecker löst und nehmen Sie diese ab. Die Sicherung wird freigegeben und kann aus dem Stecker gezogen werden. Ersetzen Sie diese durch eine neue Sicherung gleicher Stärke und schrauben Sie die Rändelmutter wieder in den Stecker.

7. REINIGUNG, AUFBEWAHRUNG UND WARTUNG

7.1 REINIGUNG

Reinigen Sie das Mini Lithium Power Pack nur mit einem weichen Tuch und benutzen Sie keine scharfen Reinigungs- oder Lösemittel. Lassen Sie niemals Flüssigkeiten in das Innere des Gehäuses gelangen.

7.2 AUFBEWAHRUNG

Bei Nichtbenutzung bewahren Sie das Mini Lithium Power Pack an einem trockenen Ort auf. Setzen Sie das Power Pack weder Feuchtigkeit, Öl, Staub, Schmutz, hohen Temperaturen, starker Vibration noch mechanischer Belastung aus. Bewahren Sie das Power Pack immer mit abgezogenem Starthilfekabel auf, damit es nicht zu Kurzschlüssen zwischen den Polzangen kommen kann.

7.3 WARTUNG

Laden Sie bei Nichtbenutzung das Power Pack alle drei Monate auf.

8. HINWEISE ZUM UMWELTSCHUTZ

Entsorgen Sie Elektrogeräte nicht mit dem Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elektro- und Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung Die Materialien sind recyclebar. Durch Recycling, stoffliche Verwertung oder andere Formen der Wiederverwendung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt!

9. KONTAKTINFORMATIONEN

EAL GmbH

Otto-Hausmann-Ring 107 42115 Wuppertal, Deutschland

[phone] [phone] - 160

[e-mail] www.eal-vertrieb.com
