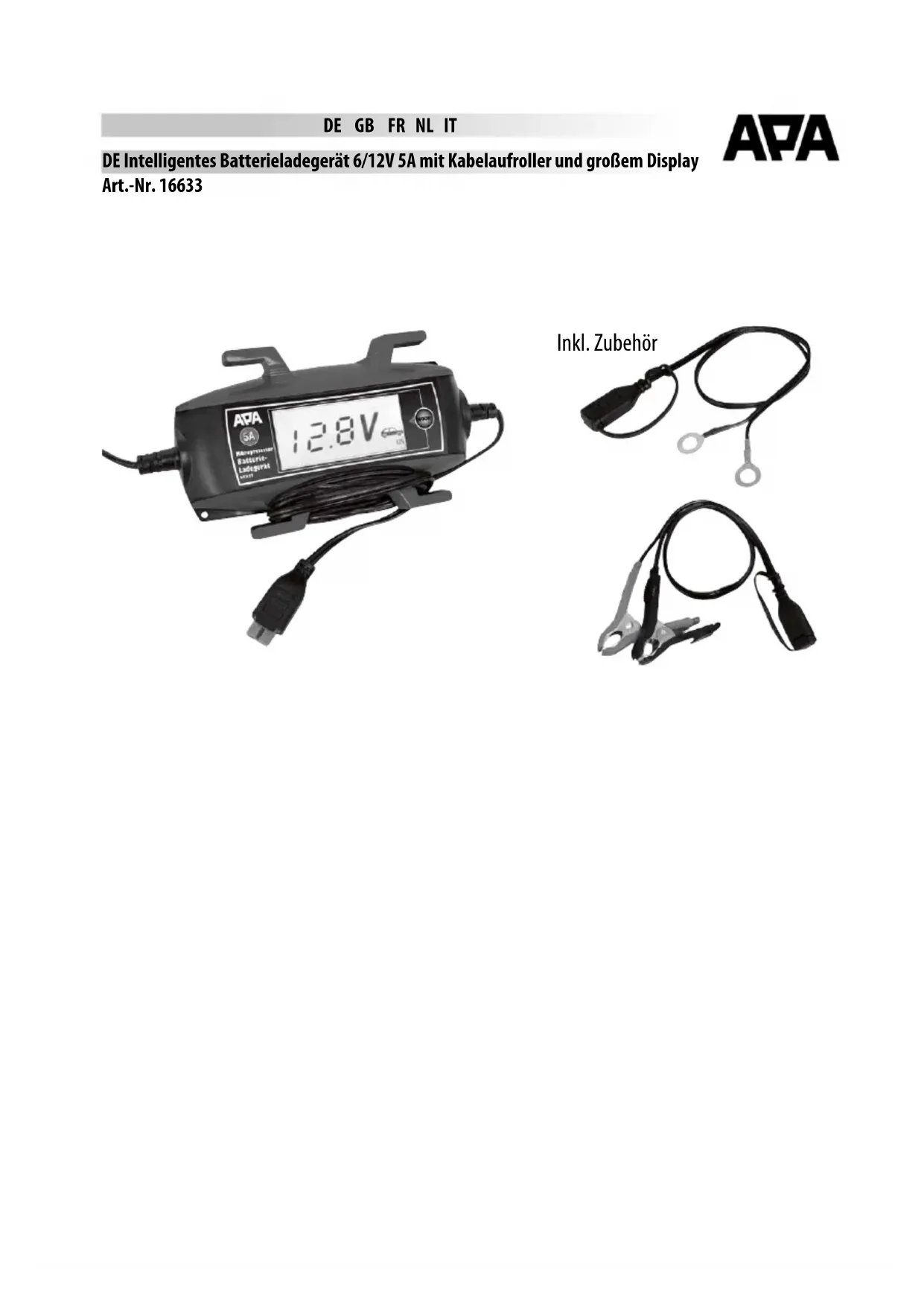

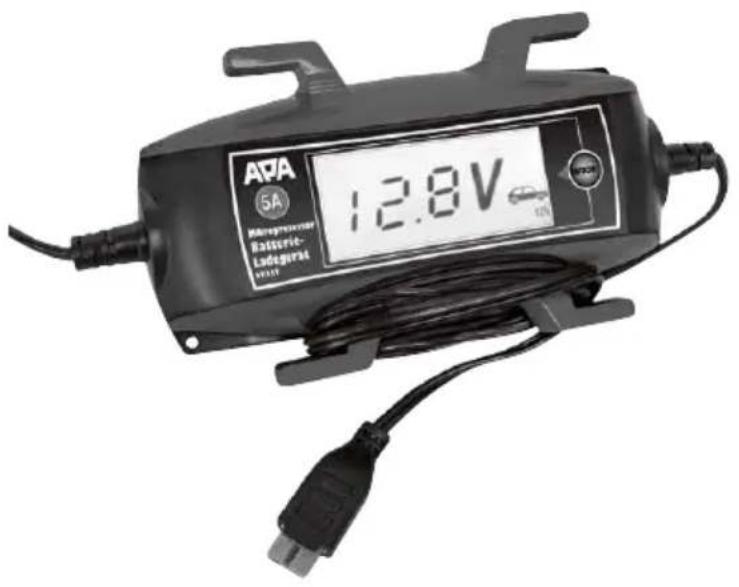

DE Intelligentes Batterieladegerät 6/12V 5A mit Kabelaufroller und großem Display Art.-Nr. 16633 DE GB FR NL IT Inkl. Zubehör2

1. Bestimmungsgemäßer Gebrauch

Das Ladegerät ist zum Auaden von oenen und einer Vielzahl von geschlossenen, wartungsfreien Blei-Säure- Akkus (Batterien) geeignet, wie zum Beispiel:

• Nassbatterien (WET), Blei-Säure-Batterien (Flüssig-Elektrolyt)

• Wartungsfreie Blei-Säure-Batterien (MF) Andere Batterien dürfen mit diesem Gerät nicht geladen werden. Das Ladegerät darf nicht als Starthilfe verwendet werden. Laden Sie zuerst die Batterie des Fahrzeugs vollständig auf, und entfernen Sie das Ladegerät bevor Sie das Fahrzeug starten. Das Ladegerät darf nicht als Gleichstromquelle oder für andere Zwecke verwendet werden. Das Batterieladegerät ist für den Einsatz in trockener und geschützter Umgebung bei Temperaturen von -5 °C bis +40°C ausgelegt. Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne Erfahrung und/oder mangels Wissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten. WARNUNG Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit! Inhalt

1. Bestimmungsgemäßer Gebrauch ______________________________________________ 2

6.4 Anschließen des Batterieladegerätes ___________________________________________ 6

6.4.1 Anschluss des Adapterkabels mit den Polzangen ___________________________________ 6

6.4.2 Anschluss des Adapter-Ladekabels mit den Ringösen ________________________________ 6

8. Hinweise zum Umweltschutz ________________________________________________ 8

• 1x Ladegerät • 1x Gebrauchsanleitung

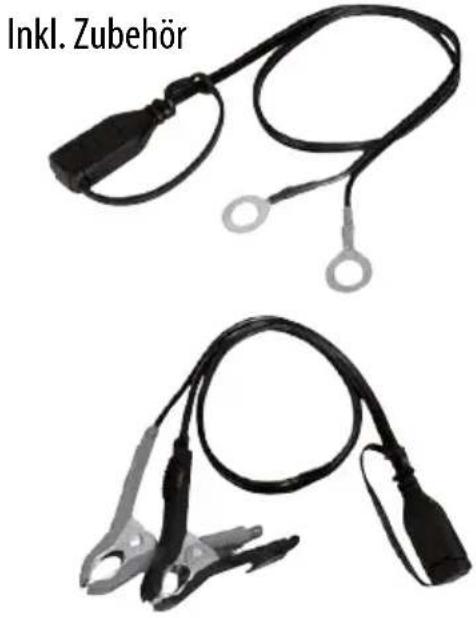

• 1 x Adapter-Ladekabel mit Polzangen • 1 x Adapter-Ladekabel mit Ringösen

Abmessungen: 180 x 80 x 45 [mm] Gewicht: 0,465 kg Länge Netzkabel: 1,50 m Länge Ladekabel: 1,00 m + 0,50 m Adapter-Ladekabel Eingang: 220-240 V AC 50/60 Hz Ausgang: 6 V Modus: 7,2 V DC 2,5 A Motorrad: 14,3 V DC 2,5 A Auto: 14,6 V DC 5,0 A Batteriekapazität: 6 V min 1,2 Ah max. 14 Ah 12 V min 1,2 Ah max. 150 Ah Schutzklasse: IP65 (nur Gerätegehäuse, nicht Anschluss- und Ladekabel) Umgebungstemperatur: -5 °C bis +40 °C

entspricht den EG- Richtlinen

gekennzeichnetes Elektroprodukt darf nicht in den Hausmüll geworfen werden

Geräte mit diesem Zeichen dürfen nur im Haus (trockene Umgebung) betrieben werden

Schutzisoliertes Gehäuse (Schutzklasse II).

Sicherung, hier: Träge, 1.6A

empfohlene Batteriekapazität Gebrauchsanleitung lesen entspricht den Anforderungen des § 21 des Produktsicherheits- gesetzes (ProdSG) IP65 Schutzklasse Strahlwasser geschützt

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und kann gefährlich sein. Für Schäden, die aus bestimmungswidriger Verwendung entstanden sind, übernimmt die EAL GmbH keine Haftung.

• Halten Sie Kinder fern und lassen Sie Kinder dieses Gerät nicht bedienen!

• Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!

• Manipulieren oder zerlegen Sie das Gerät nicht!

• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird!

• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.

5. Sicherheitshinweise4

• Rauchen Sie nicht und entzünden Sie kein oenes Feuer während Sie an der Batterie arbeiten. Es besteht Explosionsgefahr.

• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an. Die Spannung muß mit der Angabe auf dem Typenschild des Gerätes übereinstimmen.

• Klemmen Sie das Netzkabel nicht ein und schützen Sie dieses vor scharfen Kanten, Feuchtigkeit, Hitze oder Öl. Das Netzkabel kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Gerät zu verschrotten.

• Nehmen Sie das Gerät nicht in Betrieb oder ziehen Sie sofort den Netzstecker, wenn es beschädigt ist oder wenn der Verdacht auf einen Defekt besteht. Nehmen Sie in diesen Fällen Kontakt zu unseren Technikern auf.

• Ziehen Sie den Netzstecker, wenn das Gerät nicht benutzt wird.

• Halten Sie das Verpackungsmaterial, besonders Folien und Folienbeutel, von Kindern fern. Es besteht Erstickungsgefahr.

• Entfernen Sie vor der Inbetriebnahme alle Schutzfolien vom Gerät.

• Verlegen Sie das Netzkabel so, daß es Sie nicht behindert und niemand versehentlich daran ziehen kann.

• Klemmen Sie das Batterieladegerät nach dem Ladevorgang von der Stromversorgung ab.

• Bewahren Sie das Ladegerät an einem für Kinder und unbefugte Personen unerreichbaren Ort auf.

• Betreiben Sie das Gerät nicht in der Nähe von brennbarem Material oder in einer explosionsgefährdeten Umgebung.

• Tragen Sie immer geeignete Arbeitskleidung, Schutzhandschuhe und Schutzbrille. Batteriesäure ist ätzend! Evtl. Säurespritzer sofort mit viel Wasser gründlich abspülen, ggf. Arzt aufsuchen. Wenn Batteriesäure in die Augen gelangt, sofort wenigstens 10 Minuten unter laufendem Wasser auswaschen und Arzt aufsuchen

• Decken Sie das Ladegerät nicht ab, da es sonst zur Überhitzung und somit zu einer Beschädigung kommen kann. Stellen Sie das Ladegerät im Betrieb nicht auf eine isolierende Unterlage (z.B. Styropor) – Gefahr von Hitzestau!

• Wenn Sie eine Fahrzeugbatterie in eingebauten Zustand auaden möchten, stellen Sie zuerst das Fahrzeug sicher ab, ziehen Sie die Parkbremse an und schalten Sie die Zündung aus. Klemmen Sie die Batterie (Pluspol) vom Bordnetz Ihres Fahrzeugs ab. Lesen Sie dazu im Handbuch Ihres Fahrzeugs nach oder fragen Sie Ihre Fachwerkstatt.

• Dieses Ladegerät bietet die Möglichkeit die Batterie zu laden, ohne sie vom Bordnetz abzuklemmen. Wenn Sie diese Möglichkeit nutzen möchten, vergewissern Sie sich zuvor, daß Ihr Fahrzeug dabei keinen Schaden nimmt. Lesen Sie dazu im Handbuch Ihres Fahrzeugs nach oder fragen Sie Ihre Fachwerkstatt.

• Bei Fahrzeugen mit Start/Stop-System beachten Sie die Anweisungen zum Batterieladen in der Fahrzeuganleitung. Benutzen Sie nur die dort angegebenen Anschlußstellen. Fragen Sie Ihre Fachwerkstatt oder den Fahrzeughersteller. (Bei Nichteinhalten kann zu Schäden an der Fahrzeugelektrik kommen).

• Lassen Sie das Ladegerät nicht länger als 5 Tage angeschlossen.

• Fassen Sie das Netzkabel beim Abziehen aus der Steckdose ausschließlich am Netzstecker an.

• Setzen Sie das Ladegerät nicht der Nähe von Feuer, Hitze und lang andauernder Temperatureinwirkung über +40°C aus!

• Bewahren Sie diese Anleitung auf und geben Sie sie an andere Benutzer weiter.5

6. Bedienungsanleitung

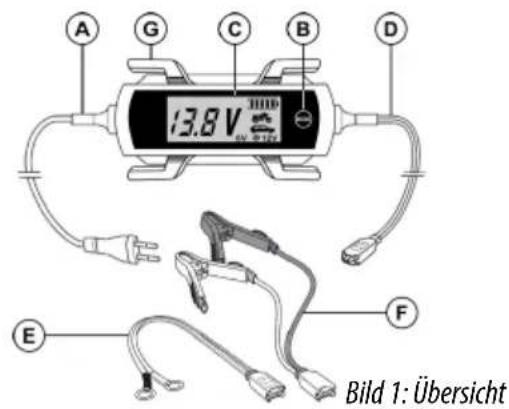

A Netzkabel B Mode-Taste C Display D Ladekabel E Adapter-Ladekabel mit Ringösen F Adapter-Ladekabel mit Polzangen G Vorrichtung zum Aufwickeln der Kabel

1. Batteriespannungsanzeige

3. Winterladeprogramm

4. 12 V Ladeprogramm

6. Motorradladeprogramm

7. Batterieladezustandsanzeige

Stellen Sie vor Gebrauch des Geräts sicher, dass Sie die Bedienungsanleitung der Batterie sowie des Fahrzeugs gelesen und alle Sicherheitshinweise verstanden haben.

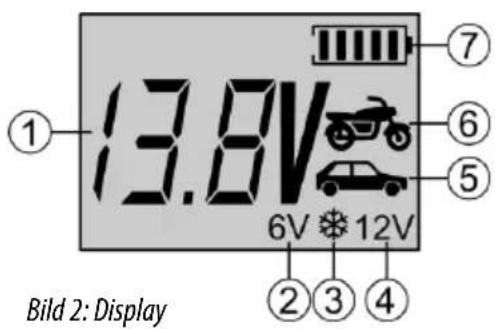

Bild 1: Übersicht Bild 2: Display Nur für oene Batterien: Entfernen Sie die Verschlussstopfen der Batteriezellen. Kontrollieren Sie den Flüssigkeitsstand in den Zellen, lesen Sie dazu in der Bedienungsanleitung Ihrer Batterie nach. Füllen Sie maximal nur so viel destilliertes Wasser auf, bis der Minimum-Füllstand erreicht ist. Die Flüssigkeit dehnt sich während des Ladevorgangs aus und die Batterie kann überlaufen. Lassen Sie die Zellen der Batterie bis zum Ende des Ladevorgangs geönet. Bei geschlossenen und wartungsfreien Batterien befolgen Sie ganz genau die Anweisungen des Batterieherstellers.

Reinigen Sie die Batteriepole von Staub und Korrosionsrückständen.

6.2 Verwendung der Adapter-Ladekabel

Das Adapter-Ladekabel mit Polzangen (Position F in der Übersicht) verwenden Sie, wenn Sie das Ladegerät klas- sisch an die Batteriepole anschließen. Das Adapter-Ladekabel mit den Ringösen (Position E in der Übersicht) ist dafür vorgesehen, fest an einer schwer zugänglichen Batterie angeschlossen zu bleiben. Das Ladegerät kann dann bequem mit dem Adapter angeschlossen werden.6

6.5.1 Auswahl des Ladeprogramms

Wählen Sie nun durch (mehrmaliges) Drücken der MODE-Taste das für Sie passende Ladeprogramm. Die Ladeprogramme können in folgender Reihenfolge durch Drücken der MODE-Taste ausgewählt werden: Motorrad 6 V Motorrad 6 V Winter Motorrad 12 V Motorrad 12 V Winter Auto 12 V Auto 12 V Winter Achtung: Nach dem Einstecken des Netzsteckers müssen Sie das gewünschte Ladeprogramm durch mehr- maliges Drücken der MODE-Taste auswählen. Wird die MODE-Taste nicht gedrückt, wird der Ladevorgang nicht gestartet. Wenn der Ladevorgang läuft, ist es nicht mehr möglich auf ein anderes Ladeprogramm umzuschalten. Wenn Sie mit einem anderen als dem eingestellten Ladeprogramm arbeiten möchten, ziehen Sie den Netzstecker aus der Steckdose und warten bis das Display dunkel geworden ist. Danach stecken Sie den Stecker wieder ein und gehen wie oben beschrieben vor.

6.5 Laden der Batterie

Verbinden Sie das Adapter-Ladekabel mit dem Ladekabel (Position D in der Übersicht) des Batterieladegeräts. Stecken Sie jetzt das Netzanschlusskabel (Position A in der Übersicht) des Batterieladegerätes in die Steckdose. Die Hintergrundbeleuchtung des Displays wird aktiviert. Wurde die Batterie falsch angeschlossen (Verpolung) oder das Ladegerät hat keinen Kontakt leuchtet im Display die Fehlermeldung ˝Er1˝. Wird im Display die Fehlermeldung ˝Er2˝angezeigt, wurde eine defekte 6 V-Batterie angeschlossen, diese kann mit dem Batterieladegerät nicht auf- geladen werden. Bei korrekt angeschlossener Batterie werden im Display die aktuelle Batteriespannung und die Symbole für das eingestellte Ladeprogramm angezeigt. Bei der Verwendung des Adapter-Ladekabels mit den Ringösen schalten Sie vor dem Ladevorgang alle Ver- braucher in Ihrem Fahrzeug aus. Lassen Sie den Ladevorgang nicht unbeaufsichtigt. Befestigen Sie die Ringöse des roten Pluskabels am Plusanschlusskabel Ihrer Fahrzeugbatterie, z. B. an den Schrau- ben der Polklemme. Die Ringöse des schwarzen Minuskabels befestigen Sie am Massenanschlusskabel (Minus- kabel) Ihrer Batterie. Verlegen Sie das Ladekabel knick- und zugfrei. Es darf nicht in der Nähe von heißen oder rotierenden Teilen des Motors befestigt werden. Der Anschlussstecker darf nicht nass werden.

6.4.2 Anschluss des Adapter-Ladekabels mit den Ringösen

Achtung: Stellen Sie sicher, dass das Ladegerät nicht an die Netzsteckdose angeschlossen ist und das Adapter-Ladekabel nicht mit dem Batterieladegerät verbunden ist. Achtung: Stellen Sie sicher, dass das Ladegerät nicht an die Netzsteckdose angeschlossen ist und das Adapter-Ladekabel nicht mit dem Batterieladegerät verbunden ist. Schließen Sie grundsätzlich zuerst das rote Pluskabel (+) an den Pluspol der Batterie an. Danach schließen Sie das schwarze Minuskabel (-) an den Minuspol der Batterie an. Wenn Sie die Batterie in eingebauten Zustand auaden, schließen Sie das schwarze Minuskabel (-) an der Karosserie (blanke Stelle) an, weit entfernt von der Batterie, Ver- gaser und Kraftstoeitungen. Halten Sie diese Reihenfolgen immer ein.

6.4 Anschließen des Batterieladegerätes

6.4.1 Anschluss des Adapterkabels mit den Polzangen7

Mögliche Ladeprogramme Fehlermeldungen Batterieerhaltungslademodus (nur im ausgebauten Zustand) Sobald der Akku vollgeladen ist, wechselt das Batterieladegerät automatisch in den Bat- terieerhaltungslademodus. Dies wird im Display entsprechend angezeigt. Lassen Sie das Batterieladegerät nicht länger als 5 Tage angeschlossen. Auto-Winter-Modus Ladeprogramm für 12 V Batterien von 14 Ah bis 150 Ah, Temperaturen unter 0°C Ladestrom: 5 A maximal Ladespannung: 14,8 V Auto-Modus Ladeprogramm 12 V Batterien von 14 Ah bis 150 Ah, Temperaturen über 0°C Ladestrom: 5 A maximal Ladespannung: 14,6 V Motorrad-Winter-Modus Ladeprogramm für 12 V Batterien von 1,2 Ah bis 14 Ah, Temperaturen unter 0°C Ladestrom: 2,5 A maximal Ladespannung: 14,8 V Fehleranzeige nach Falschanschluss (Verpolung), Kurzschluss (Zellenschluss), kein Kontakt, Auswahl eines falschen Ladeprogramms oder Überhitzung. Fehlermeldung im 6 V – Modus, wenn eine Batterie mit weniger als 5,5 V ± 0,2 angeschlossen wird oder wenn nach 4 h Ladezeit die Spannung immer noch unter 6 V liegt. In diesem Fall ist die Batterie defekt und muss ersetzt werden. 6-Volt-Winter-Modus Ladeprogramm für 6 V-Batterien, 1,2 Ah bis 14 Ah, Temperaturen unter 0°C Ladestrom: 2,5 A maximal Ladespannung: 7,4 V 6-Volt-Modus Ladeprogramm für 6 V-Batterien, 1,2 Ah bis 14 Ah, Temperaturen über 0°C Ladestrom: 2,5 A maximal Ladespannung: 7,2 V Motorrad-Modus Ladeprogramm für 12 V Batterien von 1,2 Ah bis 14 Ah, Temperaturen über 0°C Ladestrom: 2,5 A maximal Ladespannung: 14,3 V Abhängig vom Ladezustand der Batterie passt das Gerät den Ladestrom an, um die angeschlossene Batterie optimal zu laden. Nur während der Hauptladephase wird mit dem angegebenen maximalen Ladestrom geladen. Kurz bevor die volle Ladekapazität erreicht wird, wird mit geringerem Ladestrom gearbeitet. So wird die Batterie schonend und optimal bis zur vollen Kapazität geladen. Das im Display angezeigte Batteriesymbol (Position 7 in der Übersicht), zeigt den aktuellen Füllstand der Batterie an.8

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrogeräte nicht in den Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung

9. Kontaktinformationen

8. Hinweise zum Umweltschutz

EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal, Deutschland [phone] [phone] – 160 [e-mail] www.eal-vertrieb.com

Bei bestimmungsgemäßem Gebrauch ist das Gerät wartungsfrei.

Reinigen Sie die Polzangen jedesmal nach einem Ladevorgang. Entfernen Sie jegliche Batteriesäurespritzer von den Polzangen um Korrosion zu vermeiden. Reinigen Sie das Gerät vorsichtig mit einem trockenen Tuch. Benutzen Sie keine Flüssigkeiten oder chemischen Reinigungsmittel. Tauchen Sie das Gerät niemals in Flüssigkeiten ein. Lassen Sie niemals Flüssigkeiten über das Gerät laufen. Wickeln Sie die Kabel ordentlich auf den dafür vorgesehenen Vorrichtungen (Position G in der Übersicht) auf, bevor Sie das Gerät lagern, um Beschädigungen an den Kabeln und dem Gerät zu vermeiden. Lagern Sie das Gerät an einem trockenen und sauberen Ort. Trennen Sie das Ladegerät vom Versorgungsnetz. Trennen Sie den Adapteranschluss des Ladekabels. Entfernen Sie die Polzangen von der Batterie, zuerst minus dann plus. Lassen Sie die Batterie abkühlen. Nur für oene Batterien: Füllen Sie die Zellen mit destilliertem Wasser bis zum vom Batteriehersteller genannten Füllstand auf. Verschließen Sie die Batteriezellen wieder mit den Verschlussstopfen.
