16633 - Batterijlader APA - Gratis gebruiksaanwijzing en handleiding

Producttype	Microprocessor-gestuurde slimme batterijlader
Merk	APA
Model	16633
Ingangsspanning	220-240 V AC 50/60 Hz
Uitgangsspanning (6V)	7,2 V DC 2,5 A
Uitgangsspanning (12V motor)	14,3 V DC 2,5 A
Uitgangsspanning (12V auto)	14,6 V DC 5,0 A
Max. laadstroom	2,5 A (6V/motor) / 5 A (auto)
Compatibele accucapaciteit (6V)	Min. 1,2 Ah - Max. 14 Ah
Compatibele accucapaciteit (12V)	Min. 1,2 Ah - Max. 150 Ah
Compatibele accutypes	Open loodzuur (WET), gel, AGM, onderhoudsvrij (MF)
Beschermingsgraad behuizing	IP65 (alleen behuizing)
Afmetingen	180 x 80 x 45 mm
Gewicht	0,465 kg
Lengte netkabel	1,50 m
Lengte laadkabel	1,00 m + 0,50 m adapter
Functies	Modusselectie (6V, motor, auto, winter), polariteitsomkeringbeveiliging, onderhoudslading, automatische uitschakeling
Display	Scherm met spanning en laadstatus
Inbegrepen accessoires	Kabel met krokodillenklemmen en kabel met ogen
Onderhoud	Reinig de klemmen na gebruik; reinig het apparaat met een droge doek
Gebruikstemperatuur	-5°C tot +40°C
Beschermingsklasse	II (dubbele isolatie)
Zekering	Vertraagd, 1,6 A
Fabrikant	EAL GmbH, Duitsland

Veelgestelde vragen - 16633 APA

Welke accutypen kan ik met deze lader laden?

Deze lader is ontworpen voor open loodzuur-, gel-, AGM- en onderhoudsvrije (MF) accu's. Hij is niet geschikt voor lithium- of andere chemieën.

Kan ik deze lader gebruiken als startondersteuning?

Nee, deze lader mag niet worden gebruikt als startondersteuning. Laad de accu volledig op voordat u het voertuig start en koppel de lader los.

Wat betekenen de foutmeldingen Er1 en Er2?

Er1 duidt op een omgekeerde polariteit, kortsluiting of slecht contact. Er2 (in 6V-modus) betekent dat de accu defect is (spanning te laag gedurende 6 uur) en moet worden vervangen.

Hoe selecteer ik het juiste laadprogramma?

Nadat u de lader hebt aangesloten, drukt u meerdere keren op de MODE-toets om te kiezen uit de programma's: Motor 6V, Motor 6V winter, Motor 12V, Motor 12V winter, Auto 12V, Auto 12V winter. Zodra het laden is gestart, is het niet meer mogelijk van programma te wisselen.

Kan ik een nog in het voertuig gemonteerde accu laden?

Ja, maar zorg ervoor dat het voertuig geparkeerd staat, de handrem is aangetrokken en het contact is uitgeschakeld. Sluit eerst de rode draad (+) aan op de positieve pool en daarna de zwarte draad (-) op de carrosserie of het massapunt. Raadpleeg de handleiding van het voertuig.

Hoe lang duurt het om een accu op te laden?

De laadtijd is afhankelijk van de capaciteit en de staat van de accu. De lader past de stroom automatisch aan. De accu wordt als volledig opgeladen beschouwd wanneer de lader overschakelt naar de onderhoudsladingsmodus.

Wat moet ik doen als de lader niet start?

Controleer of het stopcontact stroom heeft en of de adapterkabel goed is aangesloten. Druk op de MODE-toets om het programma te activeren. Als het scherm Er1 weergeeft, controleer dan de accu-aansluitingen.

Hoe onderhoud en reinig ik de lader?

Reinig na elk gebruik de klemmen met een droge doek om zuurresten te verwijderen. Reinig de behuizing alleen met een droge doek. Gebruik nooit vloeistoffen of chemicaliën. Bewaar het apparaat op een droge plaats.

Is het veilig om de lader lang aangesloten te laten?

De lader schakelt automatisch over naar de onderhoudsladingsmodus, maar het wordt afgeraden om hem langer dan 5 dagen aangesloten te laten. Koppel hem na het laden los.

Kan ik een 6V-accu laden met deze lader?

Ja, selecteer het programma Motor 6V (of Motor 6V winter bij koud weer). Het is geschikt voor 6V-accu's van 1,2 tot 14 Ah.

GEBRUIKSAANWIJZING 16633 APA

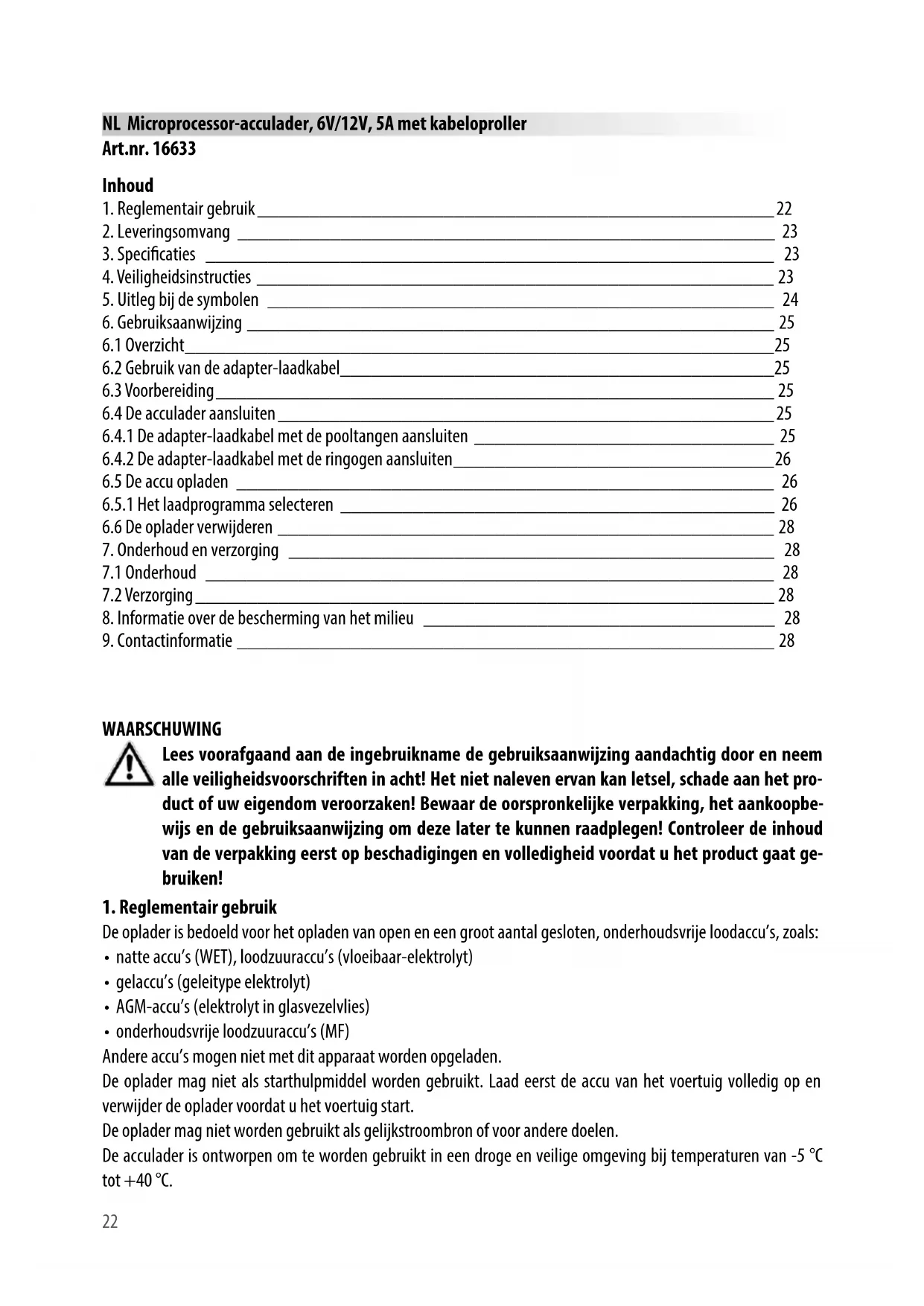

1. Reglementair gebruik 22

2. Leveringsomvang 23

3. Specificaties 23

4. Veiligheidsinstructies 23

5. Uitleg bij de symbolen 24

6. Gebruiksaanwijzing 25

6.1 Overzicht 25

6.2 Gebruik van de adapter-laadkabel 25

6.3 Voorbereiding 25

6.4 De acculader aansluiten 25

6.4.1 De adapter-laadkabel met de pooltangen aansluiten 25

6.4.2 De adapter-laadkabel met de ringogen aansluiten ____ 26

6.5 De accu opladen 26

6.5.1 Het laadprogramma selecteren ____ 26

6.6 De oplader verwijderen 28

1. Onderhoud en verzorging ____ 28

7.1 Onderhoud 28

7.2 Verzorging 28

1. Informatie over de bescherming van het milieu 28

2. Contactinformatie 28

WAARSCHUWING

Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veiligheidsvoorschriften in acht! Het niet naleven ervan kan letsel, schade aan het product of uw eigendom veroorzaken! Bewaar de oorspronkelijke verpakking, het aankoopbewijs en de gebruiksaanwijzing om deze later te kunnen raadplegen! Controleer de inhoud van de verpakking eerst op beschadigingen en volledigheid voordat u het product gaat gebruiken!

De oplader is bedoeld voor het opladen van open en een groot aantal gesloten, onderhoudsvrije loodaccu's, zoals:

• natte accu's (WET), loodzuuraccu's (vloeibaar-elektrolyt)
  • gelaccu's (geleitype elektrolyt)
  • AGM-accu's (elektrolyt in glasvezelvlies)
• onderhoudsvrije loodzuuraccu's (MF)

Andere accu's mogen niet met dit apparaat worden opgeladen.

De oplader mag niet als starchulpmiddel worden gebruikt. Laad eerst de accu van het voertuig volledig op en verwijder de oplader voordat u het voertuig start.

De oplader mag niet worden gebruikt als gelijkstroombron of voor andere doelen.

De acculader is ontworpen om te worden gebruikt in een droge en veilige omgeving bij temperaturen van -5 °C tot +40 °C.

Dit apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vaardigheden of zonder ervaring en/of gebrek aan kennis. Daarvoor is de oplader niet ontworpen. Kinderen moeten uit de buurt van het apparaat worden gehouden.

Het apparaat is niet bedoeld voor bedrijfsmatig gebruik.

leder ander gebruik of veranderingen aan het apparaat gelden als oneigenlijk en kan gevaarlijk zijn. EAL GmbH kan op geen enkele wijze aansprakelijk worden gesteld voor schade die is ontstaan door oneigenlijk gebruik.

2. Leveringsomvang

- 1 x acculader - 1 x Gebruiksaanwijzing

- 1 x adapter-laadkabel met pooltangen - 1 x adapter-laadkabel met ringogen

3. Specifications

Afmetingen: 180 x 80 x 45 [mm]

Gewicht: 0,465 kg

Lengte netsnoer: 1,50 m

Lengte laadkabel: 1,00 m + 0,50 m adapter-laadkabel

Ingang: 220-240 V AC 50/60 Hz

Uitgang: 6 V Modus: 7,2 V DC 2,5 A

Motorfiets: 14,3 V DC 2,5 A

Auto: 14,6 V DC 5,0 A

Accucapaciteit: 6 V min. 1,2 Ah max. 14 Ah

12 V min. 1,2 Ah max. 150 Ah

Beschermingsklasse: IP65 (geldt uitsluitend voor de behuizing van het apparaat, niet voor de aansluit- en laadkabel)

Omgevingstemperatuur: -5 °C tot +40 °C

4. Veiligheidsinstructies

• Houd dit product buiten het bereik van kinderen en laat ze het product niet bedienen!
• Gebruik dit product uitsluitend voor het beoogde doel!
• Manipuleer of demonteer het product niet!
• Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaanwijzing staan vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen!
• De waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat worden veroorzaakt.
• Rook niet en ontsteek geen open vuur als u aan de accu werkt. Er bestaat dan explosiegevaar.
• Sluit het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde stekkerdoos aan. De spanning moet overeenkomen met de opgave op het typeplaatje van het apparaat.
• Zorg dat het netsnoer niet beklemd raakt en bescherm het tegen scherpe randen, vocht, hitte of olie. Het netsnoer kan niet worden vervangen. Bij beschadiging van de kabel moet het apparaat tot schroot worden verwerkt.
• Neem het apparaat niet in gebruik of trek onmiddellijk de stekker uit het stopcontact als het beschadigd is of als het vermoeden van een defect bestaat. Neem in deze gevallen contact op met onze technici.
• Trek de stekker uit het stopcontact als het apparaat niet wordt gebruikt.

• Houd het verpakkingsmateriaal, met name folie en foliezakken, uit de buurt van kinderen. Er bestaat gevaar voor verstikking.
• Verwijder alle beschermingsfolie van het apparaat voordat u het in gebruik neemt.
• Leg het netsnoer zodanig neer dat u niet wordt gehinderd en dat niemand er per ongeluk aan kan trekken.
• Ontkoppel de acculader van de stroomvoorziening na het opladen.
• Bewaar de oplader op een voor kinderen en onbevoegde personen onbereikbare plaats.
• Gebruik het apparaat niet in de buurt van brandbaar materiaal of in een omgeving met explosiegevaar.
• Draag altijd geschikte werkkleding, veiligheidshandschoenen en oogbescherming. Accuzuur is bijtend! Eventuele zuurspatten onmiddellijk grondig met veel water afspoelen, eventueel een arts raadplegen. Als er accuzuur in de ogen terechtkomt, onmiddellijk minimaal 10 minuten onder stromend water uitwassen en arts raadplegen.
• Dek de oplader niet af omdat er anders oververhitting en daardoor beschadiging kan optreden. Zet de oplader tijdens de werking niet op een isolerende onderlaag (zoals styropor) – gevaar van hittestuwing!
• Als u een voertuigaccu in ingebouwde staat wilt opladen, parkeer het voertuig dan eerst veilig, trek de handrem aan en schakel de ontsteking uit. Koppel de accu los van de elektrische installatie van uw voertuig. Lees dit na in het handboek van uw voertuig of informeer bij uw garage.
• Met deze acculader kunt u de accu opladen zonder deze van het boordnet te ontkoppelen. Als u van deze optie gebruik wilt maken, controleer dan eerst of uw voertuig hiervan geen schade kan ondervinden. Lees dit na in het handboek van uw voertuig of informeer bij uw garage.
• Bij voertuigen met een start/stop-systeem volgt u de instructies over het opladen van de accu in de handleiding van het voertuig. Gebruik alleen de daarin gespecificeerde aansluitpunten. Vraag uw garage of de fabrikant van het voertuig om advies. (Als u dit niet doet, kan het elektrische systeem van het voertuig beschadigd raken).
• Laat de oplader niet langer dan 5 dagen aangesloten staan.
• Pak het netsnoer uitsluitend vast aan de stekker wanneer u deze uit het stopcontact trekt.
• Plaats de oplader niet in de nabijheid van vuur, hitte en stel hem niet langdurig bloot aan temperaturen boven +40 °C!
• Bewaar deze gebruiksaanwijzing goed en geef deze door aan andere gebruikers.

5. Uitleg bij de symbolen

Komt overeen met de EG-richtlijnen

Een dienovereenkomstig gemarkeerd elektrisch product mag niet als afval via het huisvuil worden afgevoerd

Apparaten met dit teken mogen uitsluitend binnenshuis (droge omgeving) worden gebruikt

Behuizing met randaarde (beveiligingsklasse II).

Aanbevolen capaciteit van de accu's:

Gebruiksaanwijzing lezen

Komt overeen met de eisen van § 21 van de wet inzake de productveiligheid (ProdSG)

IP65

Beveiligingsklasse beveiligd tegen waterstraal

6. Gebruiksaanwijzing

Zorg ervoor dat u, voordat u het apparaat gaat gebruiken, de gebruiksaanwijzing van de accu en het voertuig hebt gelezen en alle veiligheidsinstructies hebt begrepen.

6.1 Overzicht

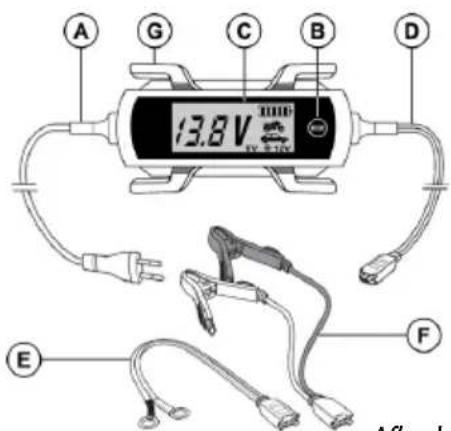

Afbeelding 1: overzicht

13.8V 6V 12V ① ⑦ ⑥ ⑤ ②③④ fbeelding 2: display

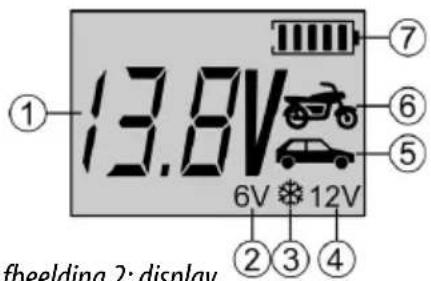

Afbeelding 2: display

A Netsnoer

B MODE-toets

C Display

D Laadkabel

E Adapter-laadkabel met ringogen

F Adapter-laadkabel met pooltangen

G Haak voor het opwikkelen van de kabels

1. Accuspanningsindicatie

2.6 V-oplaadprogramma

1. Oplaadprogramma voor de winter

2. 12 V-oplaadprogramma

3. Oplaadprogramma voor de auto

4. Oplaadprogramma voor de motorfiets

5. Accuspanningsindicatie

6.2 Gebruik van de adapter-laadkabel

Met de adapter-laadkabel met pooltangen (positie F in het overzicht) sluit u de oplader op de klassieke manier op de accupolen aan. De adapter-laadkabel met de ringogen (positie E in het overzicht) is bedoeld voor een vaste aansluiting op een moeilijk bereikbare accu. De oplader kan dan gemakkelijk met de adapter worden aangesloten.

6.3 Voorbereiding

Reinig de accupolen van stof en corrosieresten.

Uitsluitend voor open accu's: verwijder de afsluitdoppen van de accucellen. Controleer het vloeistofniveau in de cellen, raadpleeg hiervoor de handleiding van uw accu. Vul gedestilleerd water bij tot het minimale vulpeil bereikt is, niet méér. De vloeistof zet uit tijdens het opladen en de accu kan overstromen. Laat de cellen van de accu open tot het opladen is voltooid.

Volg bij gesloten en onderhoudsvrije accu's de aanwijzingen van de accufabrikant heel nauwkeurig op.

6.4 De acculader aansluiten

6.4.1 De adapter-laadkabel met de pooltangen aansluiten

Let op: Zorg ervoor dat de oplader niet is aangesloten op het stopcontact en dat de adapter-laadkabel niet is aangesloten op de acculader.

Sluit altijd eerst de rode pluskabel (+) van de oplader op de pluspool van de accu aan. Daarna sluit u de zwarte massakabel (-) op de minpool van de accu aan. Als u de accu in de ingebouwde staat oplaadt, sluit u de zwarte minkabel (-) op de carrosserie (blank gedeelte) aan, zover mogelijk uit de buurt van de accu, carburateur en brandstofleidingen. Houd deze volgorde steeds aan.

6.4.2 De adapter-laadkabel met de ringogen aansluiten

Let op: Zorg ervoor dat de oplader niet is aangesloten op het stopcontact en dat de adapter-laadkabel niet is aangesloten op de acculader.

Bevestig het ringoog van de rode pluskabel op de plusaansluiting van de accu van uw voertuig, bijvoorbeeld de schroef van de poolklem. Het ringoog van de zwarte minkabel bevestigt u aan de massa-aansluiting van uw accu. Leg de laadkabel zonder knikken of trekspanning aan. Deze mag niet in de buurt van hete of draaiende delen van de motor worden gemonteerd. De aansluitstekker mag niet nat worden.

Wanneer u de adapter-laadkabel met de ringogen gebruikt, schakelt u alle verbruikers aan uw voertuig uit voordat u met het opladen begint. Houd altijd toezicht op het laadproces als het aan de gang is.

6.5 De accu opladen

Sluit de adapter-laadkabel met de laadkabel (positie D in het overzicht) aan op de oplader. Steek nu het netsnoer (positie A in het overzicht) van de oplader in het stopcontact. De achtergrondverlichting van het display wordt ingeschakeld. Wanneer de accu onjuist wordt aangesloten (polen verwisseld) of de oplader geen contact maakt, brandt op het display de storingsmelding "Er1". Als op het display de storingsmelding "Er2" wordt weergegeven, dan is een defecte 6 V-accu aangesloten die niet met de acculader kan worden opgeladen. Als de accu correct is aangesloten, worden op het display de werkelijke accuspanning en de symbolen voor het ingestelde oplaadprogramma weergegeven.

Let op: Nadat de stekker in het stopcontact is gestoken, dient u het gewenste laadprogramma te selecteren door meermaals indrukken van de MODE-toets. Wanneer de MODE-toets niet wordt ingedrukt, wordt het oplaadprogramma niet gestart. Als het laadproces aan de gang is, kunt u niet meer overschakelen op een ander oplaadprogramma. Als u met een ander dan het ingestelde laadprogramma wilt laden, trekt u de netstekker uit het stopcontact en wacht u totdat het display donker is geworden. Steek vervolgens de stekker weer in het stopcontact en ga verder zoals eerder hierboven beschreven.

6.5.1 Het laadprogramma selecteren

Selecteer nu het gewenste oplaadprogramma door meermaals indrukken van de MODE-toets.

De oplaadprogramma's kunnen in onderstaande volgorde, door het indrukken van de MODE-toets, worden geselecteerd:

Motorfiets 6 V

Motorfiets 6 V Winter

Motorfiets 12 V

Motorfiets 12 V Winter

Auto 12 V

Auto 12 V Winter

Afhankelijk van de laadtoestand van de accu past het apparaat de laadstroom aan, teneinde de aangesloten accu optimaal op te laden. Uitsluitend tijdens de hoofdlaadfase wordt geladen met de maximale laadstroom. Vlak voordat de maximale laadcapaciteit wordt bereikt, wordt gewerkt met een lagere laadstroom. Zo wordt de accu rustig en optimaal tot aan de maximale capaciteit opgeladen.

Het op het display weergegeven accusymbool (positie 7 in het overzicht), geeft de actuele vulstand van de accu aan.

Mogelijke laadprogramma's

6 volt-modusOplaadprogramma voor 6 V-accu's, 1,2 Ah tot 14 Ah, temperaturen boven 0°CLaadstrom: 2,5 A maximaalLaadspanning: 7,2V
6 volt-wintermodusOplaadprogramma voor 6 V-accu's, 1,2 Ah tot 14 Ah, temperaturen onder 0°CLaadstrom: 2,5 A maximaalLaadspanning: 7,4V
MotorfietsmodusOplaadprogramma voor 12 V-accu's, 1,2 Ah tot 14 Ah, temperaturen boven 0°CLaadstrom: 2,5 A maximaalLaadspanning: 14,3 V
Wintermodus voor de motorfietsOplaadprogramma voor 12 V-accu's, 1,2 Ah tot 14 Ah, temperaturen onder 0°CLaadstrom: 2,5 A maximaalLaadspanning: 14,8 V
AutomodusOplaadprogramma voor 12 V-accu's, 14 Ah tot 150 Ah, temperaturen boven 0°CLaadstrom: 5 A maximaalLaadspanning: 14,6 V
Wintermodus voor de autoOplaadprogramma voor 12 V-accu's, 14 Ah tot 150 Ah, temperaturen onder 0°CLaadstrom: 5 A maximaalLaadspanning: 14,8 V
Druppellaadmodus (alleen in verwijderde toestand)Zodra de accu volledig is opgeladen, schakelt de acculader automatisch over naar de druppellaadmodus. Dit wordt dienovereenkomstig op het display weergegeven. Laat de acculader niet langer dan 5 dagen aangesloten staan.

Storingsmeldingen

Storingsmelding na onjuiste aansluiting (verwisselde polen), kortsluiting (kortsluiting in accu), geen contact, verkeerd gekozen oplaadprogramma of oververhitting.
Storingsmelding in 6 V - modus, als een accu met minder dan 5,5 V ± 0,2 is aangesloten of als de spannung na 6 uur oplaadtijd nog beneden 6 V ligt.In dat geval is de accu defect en moet hij worden vervangen

6.6 De oplader verwijderen

Let op: Trek eerst de stekker uit het stopcontact en neem de volgorde bij het losmaken van de klemmen in acht. Zo voorkomt u vonkvorming. Omdat tijdens het opladen uiterst explosief knalgas ontstaat, is dit zeer belangrijk voor uw veiligheid.

Trek de stekker van de oplader uit het stopcontact. Ontkoppel de adapteraansluiting van de laadkabel. Verwijder de pooltangen van de accu, eerst de min, daarna de plus. Laat de accu afkoelen. Uitsluitend voor open accu's: vul de cellen bij met gedestilleerd water tot aan het door de accufabrikant aangegeven vulpeil. Sluit de accucellen weer af met de doppen.

7. Onderhoud en verzorging

7.1 Onderhoud

Bij reglementair gebruik is het apparaat onderhoudsvrij.

7.2 Verzorging

Reinig de pooltangen elke keer na het opladen. Verwijder alle accuzuurspatten van de pooltangen om corrosie te voorkomen. Reinig het apparaat voorzichtig met een droge doek. Gebruik geen vloeistoffen of chemische reinigingsmiddelen. Dompel het apparaat nooit onder in vloeistof. Laat nooit vloeistof over het apparaat lopen.

Rol de kabels netjes op voordat u het apparaat opbergt om beschadiging van de kabels en het apparaat te voorkomen. Bewaar het apparaat op een droge en schone plek.

8. Informatie over de bescherming van het milieu

De verpakking bestaat uit milieuvriendelijke materialen die u via de lokale recyclingpunten kunt afvoeren. Gooi elektrische apparaten niet weg met het gewone huishoudelijke afval! Afgedankte elektrische en elektronische apparaten moeten gescheiden worden ingezameld en op milieuvriendelijke wijze worden gerecycled. U kunt informatie inwinnen bij uw gemeente- of stadsbestuur over de afvoermogelijkheden voor afgedankte elektronische apparaten.

9. Contactinformatie

EAL GmbH

42115 Wuppertal, Duitsland

[phone]
