16633 - Chargeur de piles APA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chargeur de batterie intelligent à microprocesseur
Marque	APA
Modèle	16633
Tension d'entrée	220-240 V AC 50/60 Hz
Tension de sortie (6V)	7,2 V DC 2,5 A
Tension de sortie (12V moto)	14,3 V DC 2,5 A
Tension de sortie (12V voiture)	14,6 V DC 5,0 A
Courant de charge max	2,5 A (6V/moto) / 5 A (voiture)
Capacité batterie compatible (6V)	Min. 1,2 Ah - Max. 14 Ah
Capacité batterie compatible (12V)	Min. 1,2 Ah - Max. 150 Ah
Types de batteries compatibles	Plomb-acide ouvert (WET), gel, AGM, sans entretien (MF)
Protection du boîtier	IP65 (boîtier seulement)
Dimensions	180 x 80 x 45 mm
Poids	0,465 kg
Longueur câble secteur	1,50 m
Longueur câble de charge	1,00 m + 0,50 m adaptateur
Fonctions	Sélection de mode (6V, moto, voiture, hiver), protection inversion polarité, maintien de charge, arrêt automatique
Affichage	Écran avec tension et état de charge
Accessoires inclus	Câble avec pinces crocodiles et câble avec œillets
Entretien	Nettoyer les pinces après usage ; nettoyer l'appareil avec un chiffon sec
Température d'utilisation	-5°C à +40°C
Classe de protection	II (double isolation)
Fusible	Temporisé, 1,6 A
Fabricant	EAL GmbH, Allemagne

FOIRE AUX QUESTIONS - 16633 APA

Quels types de batteries puis-je charger avec ce chargeur ?

Ce chargeur est conçu pour les batteries plomb-acide ouvertes, gel, AGM et sans entretien (MF). Il ne convient pas aux batteries lithium ou autres chimies.

Puis-je utiliser ce chargeur comme aide au démarrage ?

Non, ce chargeur ne doit pas être utilisé comme aide au démarrage. Chargez complètement la batterie avant de démarrer le véhicule, puis débranchez le chargeur.

Que signifient les messages d'erreur Er1 et Er2 ?

Er1 indique une inversion de polarité, un court-circuit ou un mauvais contact. Er2 (en mode 6V) signifie que la batterie est défectueuse (tension trop basse pendant 6h) et doit être remplacée.

Comment sélectionner le bon programme de charge ?

Après avoir branché le chargeur, appuyez plusieurs fois sur la touche MODE pour choisir parmi les programmes : Moto 6V, Moto 6V hiver, Moto 12V, Moto 12V hiver, Auto 12V, Auto 12V hiver. Une fois la charge lancée, il n'est plus possible de changer de programme.

Puis-je charger une batterie encore montée sur le véhicule ?

Oui, mais assurez-vous que le véhicule est stationné, frein à main serré, allumage coupé. Connectez d'abord le fil rouge (+) à la borne positive, puis le fil noir (-) à la carrosserie ou au point de masse. Consultez le manuel du véhicule.

Combien de temps faut-il pour charger une batterie ?

Le temps de charge dépend de la capacité et de l'état de la batterie. Le chargeur adapte automatiquement le courant. La batterie est considérée comme complètement chargée lorsque le chargeur passe en mode de maintien de charge.

Que faire si le chargeur ne démarre pas ?

Vérifiez que la prise secteur est alimentée et que le câble adaptateur est bien connecté. Appuyez sur la touche MODE pour activer le programme. Si l'écran affiche Er1, vérifiez les connexions de la batterie.

Comment entretenir et nettoyer le chargeur ?

Après chaque utilisation, nettoyez les pinces avec un chiffon sec pour enlever les résidus d'acide. Nettoyez le boîtier avec un chiffon sec uniquement. N'utilisez jamais de liquides ou de produits chimiques. Rangez l'appareil dans un endroit sec.

Est-il sécuritaire de laisser le chargeur branché longtemps ?

Le chargeur passe en mode de maintien de charge automatiquement, mais il est déconseillé de le laisser branché plus de 5 jours. Débranchez-le après la charge.

Puis-je charger une batterie de 6V avec ce chargeur ?

Oui, sélectionnez le programme Moto 6V (ou Moto 6V hiver par temps froid). Il convient aux batteries 6V de 1,2 à 14 Ah.

MODE D'EMPLOI 16633 APA

12 V min 1,2 Ah max. 150 Ah

[phone] - 160

info@eal-vertrieb. com

FR Microprocesseur d'appareil de recharge de batterie, 6V/12V, 5A avec enrouleur de câbles N° d'art. 16633

1. Domaine d'application 15
2. Contenu de la fourniture 16
3. Spécifications 16
4. Consignes de sécurité 16
5. Explication des symboles ____ 17
6. Mode d'emploi 18 6.1 Vue d'ensemble 18 6.2 Utilisation des câbles adaptateurs de chargement 18 6.3 Préparatifs 18 6.4 Raccordement du chargeur de batterie 18 6.4.1 Raccordement du câble adaptateur avec pinces crocodiles 18 6.4.2 Raccordement du câble adaptateur avec œillets 19 6.5 Chargement de la batterie 19 6.5.1 Sélection du programme de chargement 19 6.6 Débranchement du chargeur de batteri 21
7. Entretien et nettoyage 21 7.1 Maintenance 21 7.2 Nettoyage 21
8. Remarques relatives à la protection de l'environnement 21
9. Données de contact 21

Avertissement

Lisez attentivement le mode d'emploi avant la mise en service et respectez toutes les consignes de sécurité ! Tout non-respect de ces consignes peut entraîner des dommages corporels, endommager l'appareil ou vos biens ! Conservez l'emballage d'origine en lieu sûr, de même que le bon d'achat et ce mode d'emploi afin de pouvoir le compulser à tout moment! Vérifiez l'intégrité et l'intégralité du contenu de l'emballage !

1. Domaine d'application

L'appareil de recharge est conçu pour recharger les batteries plomb-acide ouvertes et de nombreuses batteries plomb-acide fermées sans entretient, tels que :

• Batteries humides (WET), batteries plomb-acide (électrolyte liquide)
• Batteries gel (électrolytes en forme de gelée)
• Batterie AGM (électrolytes en vibre de verre)
• Batteries plomb-acide sans entretient (MF)

D'autres batteries ne peuvent pas être rechargées avec cet appareil.

L'appareil de recharge ne peut pas être utilisé comme aide au démarrage. Chargez d'abord complètement la batterie du véhicule et retirez l'appareil de recharge avant de démarrer le véhicule.

L'appareil de recharge ne doit pas être utilisé comme source de courant électrique continu ou dans d'autres buts.

L'appareil de recharge de batterie doit être utilisé dans un environnement sec et protégé avec des températures allant de -5 °C à +40 °C.

Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes physiquement, sensoriellement ou mentalement lésées ou ne disposant pas de l'expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet appareil.

Cet appareil n'est pas destiné à une utilisation industrielle/commerciale.

Toute autre utilisation ou modification de l'appareil est considérée comme non conforme et dangereuse. EAL GmbH n'endosse aucune responsabilité pour les dommages résultant d'une utilisation non conforme aux prescriptions.

2. Contenu de la fourniture

- 1x Appareil de recharge • 1x Mode d'emploi

- 1x câble adaptateur de chargement avec pinces crocodiles • 1x câble adaptateur de chargement avec œillets

3. Spécifications

Dimensions : 180 x 80 x 45 [mm]

Poids : 0,465 kg

Entrée : 220-240 V AC 50/60 Hz

Sortie : Mode 6V : 7,2 V DC 2,5 A

Moto : 14,3 V DC 2,5 A

Voiture : 14,6 V DC 5,0 A

Capacité de la batterie : 6 V min 1,2 Ah max. 14 Ah

12 V min 1,2 Ah max. 150 Ah

Classe de protection : IP65 (uniquement boîtier, pas de câble de chargement et d'alimentation)

Température ambiante : -5 °C à +40 °C

4. Consignes de sécurité

• Le triangle de signalisation signale toutes les instructions relatives à la sécurité. Respectez-les à tout moment, sans quoi vous pourriez vous blesser ou l'appareil pourrait être endommagé.
• Ne connectez l'appareil qu'à une prise proprement installée. La tension doit correspondre à l'indication sur la plaque synoptique de l'appareil.
• Ne coincez pas les câbles de raccordement et protégez-les contre des arêtes vives, l'humidité, la chaleur ou l'huile. Le câble d'alimentation ne peut pas être remplacé. En cas de dommages au câble, l'appareil doit être mis à la ferraille.
• Ne mettez par l'appareil en marche ou retirez immédiatement la fiche de contact s'il est endommagé ou si vous suspectez un défaut. Dans ces cas, veuillez contacter nos techniciens.
• Retirez la fiche de contact lorsque l'appareil n'est pas utilisé.
• Tenez le matériel d'emballage et notamment les films et sachet plastiques éloignés des enfants. Il y a risque de suffocation s'ils jouent avec. Posez le cable électrique de manière à ce qu'il ne fasse pas

obstacle et qu'aucune traction accidentelle n'ait lieu.

• Enlevez tous les films de protection de l'appareil avant de le mettre en service.
• Posez les câbles de raccordement de manière à ce qu'ils ne vous gênent pas et à ce que personne ne puisse les tirer par mégarde.
• Débranchez l'appareil de recharge de batterie de l'alimentation après le processus de recharge.
• Entreposez l'appareil de recharge dans un endroit hors d'atteinte d'enfants et de personnes non-autorisées.
• N'employez pas l'appareil à proximité de matériel inflammable ou dans un environnement explosive.
• Portez toujours des vêtements de travails, gants de protection et lunettes de protection adaptés. L'acide de batterie est corrosif! Le cas échéant, rincez immédiatement avec beaucoup d'eau, consulter un médecin si besoin. Sidel'acide debatterie parvient jusqu'auxyeux, rincerimmédiatements sous l'eaupendantaumoins 10 minutes et consulter un médecin.
• Ne recouvrez pas l'appareil de recharge car cela pourrait provoquer une surchauffe et conséquemment, un endommagement de l'appareil. Ne mettez pas l'appareil de recharge en marche sur un support isolant (par exemple, du polystyrène) – Risque de surchauffe.
• Si vous souhaitez recharger la batterie de votre véhicule à l'état monté, assurez d'abord votre véhicule, tirez le frein à main et coupez l'allumage. Déconnectez tout d'abord la batterie du réseau de bord de votre véhicule. Veuillez lire à cet effet le manuel de votre véhicule ou adressez-vous à votre garagiste.
• Ce chargeur vous offre la possibilité de charger la batterie, sans la débrancher du réseau de bord. Si vous désirez bénéficier de cette possibilité, assurez-vous d'abord que votre véhicule ne puisse subir un risque. Veuillez lire à cet effet le manuel de votre véhicule ou adressez-vous à votre garagiste.
• Tirez le câble d'alimentation lorsque vous le débranchez de la fiche de contact.
• Si votre véhicule est équipé d'un système Start/Stop, respectez les consignes concernant le chargement de la batterie. Utilisez uniquement les points de raccordement indiqués. Renseignez-vous auprès de votre atelier spécialisé ou du constructeur du véhicule. (Tout non-respect de ces consignes peut endommager le circuit électrique du véhicule).
• Ne laissez pas le chargeur branché pendant plus de 5 jours.
• Ne placez jamais l'appareil à proximité de feu, de chaleur et à des températures supérieures à +40°C pendant une période prolongée!
• Conservez ce mode d'emploi et transmettez-le aux futurs utilisateurs.

5. Explication des symboles

Correspond aux directives européennes

Un produit électrique caractérisé ne peut pas être jeté aux ordures.

Les appareils portant ce symbole ne peuvent être utilisés qu'à l'intérieur (environnement sec)

Boîtier avec isolation (classe de protection II).

Fusible, ici: temporisé, 1.6A

Capacité de batterie conseillée

Lire le mode d'emploi

Correspond aux exigences du § 21 de la sécurité et loi du produit (ProdSG)

IP65

Classe de protection Protégé contre les jets d'eau

6. Mode d'emploi

Avant d'utiliser l'appareil, assurez-vous d'avoir lu le mode d'emploi de la batterie et celui du véhicule et compris toutes les consignes de sécurité.

6.1 Vue d'ensemble

A G C B D 13.8V E F

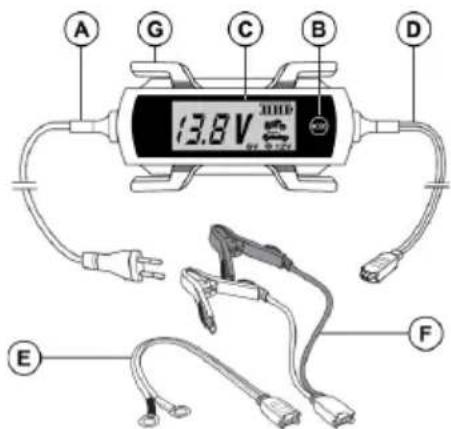

Fig.1: Vue d'ensemble

13.8V 6V 12V ① ⑦ ⑥ ⑤ ②③④ Fig. 2 : Display

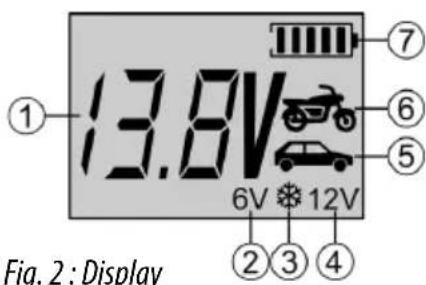

Fig. 2 : Display

Caffichage

F câble adaptateur de chargement avec pinces crocodiles

G Crochet d'encourlement des câbles

1. Affichage de la tension de la batterie
2. Programme pour batterie de 6 V
3. Programme de chargement d'hiver
4. Programme pour batterie de 12 V
5. Programme de chargement voiture
6. Programme de chargement moto
7. Affichage de l'état de chargement de la batterie

6.2 Utilisation des câbles adaptateurs de chargement

Vous utiliserez le câble adaptateur de chargement avec pinces crocodiles (position F dans la vue d'ensemble) si vous désirez raccorder le chargeur de façon habituelle sur les pôles de la batterie. Le câble adaptateur de chargement avec œillets (position E dans la vue d'ensemble) est prévu pour une fixation sur une batterie difficilement accessible. Dans ce cas, le chargeur peut être raccordé en toute facilité par le biais de l'adaptateur.

6.3 Préparatifs

Nettoyez les pôles de la batterie pour enlever des poussières et les résidus de corrosion.

Uniquement pour des batteries ouvertes : Enlevez les bouchons de fermeture des cellules de la batterie. Contrôlez le niveau du liquide dans les cellules, lisez à cet effet le mode d'emploi de votre batterie. Remplissez de l'eau distillée jusqu'à ce que le niveau minimum soit atteint. Le liquide se détend lors de l'opération de chargement et la batterie risque de déborder. Laissez les cellules ouvertes jusqu'à ce que l'opération de chargement soit terminée. En présence de batteries fermées et ne nécessisant par d'entretien, veuillez strictement observer les instructions du fabricant de la batterie.

6.4.1 Raccordement du câble adaptateur avec pinces crocodiles

Attention : Assurez-vous que le chargeur n'est pas branché sur la prise secteur et que le câble adaptateur de chargement n'est pas raccordé au chargeur de batterie.

Raccordez toujours en premier le câble plus (+) rouge sur le pôle plus de la batterie. Raccordez ensuite le câble moins (-) noir sur le pôle moins de la batterie. Si vous chargez la batterie lorsqu'elle est installée, le câble moins (-) noir doit être connecté à la carrosserie (endroit métalliquement nu) et ce, suffisamment loin de la batterie, du carburateur et des conduites à carburant. Respectez impérativement cette suite opérationnelle.

6.4.2 Raccordement du câble adaptateur avec œillets

Attention : Assurez-vous que le chargeur n'est pas branché sur la prise secteur et que le câble adaptateur de chargement n'est pas raccordé au chargeur de batterie.

Fixez les œillets du câble plus rouge sur le câble de raccordement plus de la batterie de votre véhicule, p. ex. sur les vis de la pince crocodile. Fixez l'œillet du câble moins noir sur le câble de raccordement de masse (câble moins) de votre batterie. Posez le câble de chargement sans pli ni traction. Il ne doit pas être fixé à proximité de pièces chaudes ou rotatives du moteur. La fiche de raccordement ne doit pas devenir humide/mouillée.

Si vous utilisez l'adaptateur de câble de recharge avec des œillets à anneau, éteignez tous les consommateurs électriques de votre véhicule avant de lancer le processus de chargement. Ne laissez pas le processus de chargement sans surveillance !

6.5 Chargement de la batterie

Branchez le câble adaptateur de chargement sur le câble de chargement (position D dans la vue d'ensemble) du chargeur de batterie. Branchez maintenant le câble secteur (position A dans la vue d'ensemble) du chargeur de batterie dans la prise secteur. L'éclairage du fond de l'écran est allumé.

Si la batterie n'est pas correctement raccordée (permutation des pôles) ou si le chargeur n'a pas de contact le message d'erreur « Er1 » s'affiche. Si l'écran affiche le message d'erreur « Er2 », cela signifie que la batterie 6 V raccordée est défectueuse et ne peut pas être chargée avec ce chargeur. Si la batterie est correctement raccordée, la tension de batterie actuelle et les symboles pour le programme de chargement ajusté s'affichent sur l'écran.

Attention : Après avoir enfiché la fiche secteur, il convient d'activer le programme de chargement souhaité en appuyant plusieurs fois sur la touche MODE. Si la touche MODE n'est pas enfoncée, l'opération de chargement ne démarre pas. Après avoir lance l'opération de chargemenl, il n'est plus possible de commuter sur un autre programme de chargement. Pour passer à un autre programme de chargement, vous devez retirer la fiche secteur de la prise et patienter jusqu'à ce que le Display se soit assombri. Ensuite, vous devez rebrancher la fiche secteur et procéder comme décrit ci-dessus.

6.5.1 Sélection du programme de chargement

Sélectionnez dès à présent le programme de chargement approprié en appuyant (plusieurs fois) sur la touche MODE. Les programmes de chargement peuvent être sélectionnés dans l'ordre indiqué ci-après en appuyant sur la touche MODE :

Moto 6 V

Moto 6 V hiver

Moto 12 V

Moto 12 V hiver

Auto 12 V

Auto 12 V hiver

Le chargeur adapte le courant de chargement à l'état de chargement de la batterie et assure ainsi un chargement optimal de la batterie raccordée. Le courant de charge maximal indiqué n'est appliqué que lors de la phase de chargement principale. Le courant de charge appliqué s'affaiblit juste avant l'obtention de la capacité de charge maximale. Ainsi, la batterie est chargée de manière optimale et en douceur jusqu'à ce que la capacité maximale soit atteinte. Le symbole de batterie (position 7 dans la vue d'ensemble) affiché sur l'écran indique l'état de chargement actuel de cette dernière.

Possibles programmes de chargem

Mode 6 VoltsProgramme de chargement pour batteries 6 V de 1,2 Ah jusqu'à 14 Ah, températures supérieures à 0°CCourant de charge : 2,5 A maximumTension de charge : 7,2 V
Mode hiver 6 VoltsProgramme de chargement pour batteries 6 V de 1,2 Ah jusqu'à 14 Ah, températures inférieures à 0°CCourant de charge : 2,5 A maximumTension de charge : 7,4 V
Mode motoProgramme de chargement pour batteries 12 V de 1,2 Ah jusqu'à 14 Ah, températures supérieures à 0°CCourant de charge : 2,5 A maximumTension de charge : 14,3 V
Mode moto hiverProgramme de chargement pour batteries 12 V de 1,2 Ah jusqu'à 14 Ah, températures inférieures à 0°CCourant de charge : 2,5 A maximumTension de charge : 14,8 V
Mode voitureProgramme de chargement pour batteries 12 V de 14 Ah jusqu'à 150 Ah, températures supérieures à 0°CCourant de charge : 5 A maximumTension de charge : 14,6 V
Mode voiture hiverProgramme de chargement pour batteries 12 V de 14 Ah jusqu'à 150 Ah, températures inférieures à 0°CCourant de charge : 5 A maximumTension de charge : 14,8 V
Mode de conservation de charge de la batterie (uniquement en état démonté)Dès que la batterie est complètement chargée, l'appareil de recharge passe automatiquement en mode de conservation de charge de la batterie. Cela apparait sur l'affichage. Ne laissez pas le chargeur de la batterie connecté pendant plus de 5 jours.

Messages d'erreur

Affichage d'erreur après raccordement erroné (permutation des pôles), court-circuit (cellules), pas de contact, sélection d'un programme de chargement erroné ou surchauffe.

Message d'erreur en mode 6 V si la batterie est raccordée avec moins de 5,5 V ± 0,2 ou si la tension est encore inférieure à 6 V, même au bout d'un temps de chargement de 6 h. Dans pareil cas, la batterie est défectueuse et doit être remplacée.

6.6 Débranchement du chargeur de batteri

Attention: Retirez d'abord la fiche de contact de la prise et observez la procédure de branchement. Vous évitez ainsi la formation d'étincelles. Ceci est particulièrement important pour votre sécurité car du gaz détonnant peut se former lors du chargement.

Débranchez le raccordement de l'adaptateur de votre câble de chargement. Débranchez les pinces crocodiles de la batterie, tout d'abord moins puis plus. Laissez la batterie se refroidir.

Uniquement pour des batteries ouvertes : Remplissez la cellule d'eau distillée jusqu'au niveau indiqué par le fabri cant. Refermez les cellules de la batterie avec les bouchons.

Débranchez les pinces crocodiles de la batterie, tout d'abord moins puis plus.

Laissez la batterie se refroidir.

Uniquement pour des batteries ouvertes : Remplissez la cellule d'eau distillée jusqu'au niveau indiqué par le fabricant. Refermez les cellules de la batterie avec les bouchons.

7.1 Maintenance

L'appareil de recharge n'exige pas d'entretien lorsqu'elle est utilisée de manière conforme.

7.2 Nettoyage

Nettoyez les pinces après chaque opération de chargement. Éliminez toute projection d'acide de batterie sur les pinces afin d'éviter la corrosion. Nettoyez l'appareil avec précaution à l'aide d'un chiffon sec. N'utilisez aucun produit nettoyant liquide ou chimique. N'immergez jamais l'appareil dans un liquide. Ne laissez jamais de liquide entrer dans l'appareil. Rembobinez le câble convenablement avant de ranger l'appareil afin d'éviter des dommages aux câbles et à l'appareil. Conservez l'appareil dans un endroit sec et propre.

8. Remarques relatives à la protection de l'environnement

L'emballage est fait en un matériau écologique dont vous pouvez vous débarrasser aux centres de recyclages locaux. Ne jetez pas d'appareils électroniques aux ordures ! Les appareils électriques et électroniques usagés doivent être collectés séparément et être envoyés pour un recyclage écologique. Renseignez-vous quant aux possibilités d'élimination d'appareils électroniques usagés auprès de votre administration communale ou municipale.

EAL GmbH

Otto-Hausmann-Ring 107 42115 Wuppertal, Allemagne

[phone] [phone] - 160

info@eal-vertrieb. com www. eal-vertrieb. com
