GEBRUIKSAANWIJZING 16649 APA

Gebruiksaanwijzing 20

Cod. art. 16649

42115 Wuppertal, Duitsland

[phone]

Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veiligheidsvoorschriften in acht! Het niet-naleven hiervan kan letsel, schade aan het product of aan uw eigendom veroorzaken!

Bewaar de oorspronkelijke verpakking, het aankoopbewijs en de gebruiksaanwijzing om deze later te kunnen raadplegen!

Geef bij het doorgeven van het product ook deze gebruiksaanwijzing door.

Controleer voor de ingebruikname de inhoud van de verpakking eerst op beschadigingen en volledigheid!

1. REGLEMENTAIR GEBRUIK

Het laadapparaat is geschikt voor het opladen van open en gesloten loodzuuraccu's (batterijen)

• Natte accu's, 12/24 V (STD), loodzuuraccu's (vloeibare elektrolyt)
  • AGM-accu's, 12/24 V, (elektrolyt in glasvezelvlies)
• Gel-accu's, 12/24 V, (elektrolyt in gelvorm) en
  • LiFeP04-accu's, 12/24 V

Andere accu's mogen niet met dit apparaat worden opgeladen.

Dit product mag niet worden gebruikt door kinderen, mensen met een verstandelijke beperking of mensen die niet over de vereiste ervaring/kennis beschikken. Houd kinderen uit de buurt van het apparaat.

Het apparaat is niet bedoeld voor bedrijfsmatig gebruik.

Tot het reglementair gebruik behoort ook het in acht nemen van alle informatie in deze gebruiksaanwijzing, in het bijzonder van de veiligheidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële schade of persoonlijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-reglementair gebruik.

2. LEVERINGSOMVANG

1 x microprocessor accu-laadapparaat

1 x gebruiksaanwijzing

3. SPECIFICATIES

Afmetingen: ca. 170 x 100 x 65 [mm]

Gewicht: ca. 605 kg

Lengte netsnoer: ca. 1,00 m

Lengte laadkabel: ca. 0,50 m

Netspanning: 110/230 V AC, 50/60 Hz

Accugrootte: 12 V: 64 Ah – 180 Ah, 24 V: 64 Ah – 90 Ah

Laadspanning: 12/24 V

Laadstroom: 10/5 A

Accucapaciteit 12 V: 6 – 180 Ah

Accucapaciteit 24 V: 6 – 90 Ah

Omgevingstemperatuur: -5 °C tot + +40 °C

4. VEILIGHEIDSINSTRUCTIES

• De waarschuwingsdriehoek kenmerkt alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kunnen lichamelijk letsel of schade aan het product het gevolg zijn.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en gebruikersonderhoud mogen niet zonder toezicht door kinderen worden uitgevoerd.
• Laat het verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden!
• Gebruik dit product uitsluitend voor het beoogde doel!
• Verander of demonteer het apparaat niet!
• Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaanwijzing staan vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen!
• Laad alleen oplaadbare loodzuuraccu's op, probeer nooit wegwerpbatterijen op te laden. Explosiegevaar!
• Sluit het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde stekkerdoos aan. De spanning moet overeenkomen met de opgave op het typeplaatje van het apparaat.
• Zorg dat de stroomkabel niet beklemd raakt en bescherm hem tegen scherpe randen, vocht, hitte of olie. Het netsnoer kan niet worden vervangen. Bij beschadiging van het netsnoer moet het apparaat tot schroot worden verwerkt.
• Neem het apparaat niet in gebruik of trek onmiddellijk de stekker uit het stopcontact als het beschadigd is of als het vermoeden van een defect bestaat. Neem in deze gevallen contact op met onze technici.
• Trek de stekker uit het stopcontact als het apparaat niet wordt gebruikt.
• Verwijder alle beschermfolie van het apparaat voordat u het in gebruik neemt.
• Leg het netsnoer zodanig neer dat u niet wordt gehinderd en dat niemand er per ongeluk aan kan trekken.
• Ontkoppel de acculader van de stroomvoorziening na het opladen.

• Bewaar het laadapparaat op een voor kinderen en onbevoegde personen onbereikbare plaats.
• Gebruik het apparaat niet in de buurt van brandbaar materiaal of in een omgeving met gevaar voor explosies.
• Draag altijd geschikte werkkleding, veiligheidshandschoenen en een veiligheidsbril. Accuzuur is bijtend! Spoel eventuele zuurspatten onmiddellijk grondig af met veel water en raadpleeg indien nodig een arts. Als er accuzuur in de ogen terechtkomt, onmiddellijk minimaal 10 minuten onder stromend water uitwassen en arts raadplegen.
• Dek het laadapparaat niet af omdat er anders oververhitting en daardoor beschadiging kan optreden. Zet de acculader tijdens de werking niet op een isolerende onderlaag (zoals styropor) – gevaar voor hittestuwing!
• Als u een verwijderde voertuigaccu wilt opladen, plaats deze dan in een goed geventileerde ruimte.
• Als u een voertuigaccu in ingebouwde toestand wilt opladen, parkeer het voertuig dan eerst veilig, trek de handrem aan en schakel de ontsteking uit. Ontkoppel de accu van de elektrische installatie van uw voertuig, verwijder de plus (+)-kabel van de accu. Lees dit na in het handboek van uw voertuig of informeer hierover bij uw garage.
• Pak het netsnoer uitsluitend vast aan de stekker wanneer u het uit het stopcontact trekt.
• Plaats het laadapparaat niet in de nabijheid van vuur, hitte en stel het niet langdurig bloot aan temperaturen boven +40 °C!
• Bewaar deze gebruiksaanwijzing goed en geef deze door aan andere gebruikers.

5. UITLEG BIJ DE SYMBOLEN

Conform de EG-richtlijnen

Een elektrisch product met dit symbool mag niet bij het huisvuil worden gegooid

Apparaten met dit teken mogen uitsluitend binnenshuis (droge omgeving) worden gebruikt

Dubbel geïsoleerde behuizing (beschermingsklasse II).

Gebruiksaanwijzing lezen

6. GEBRUIKSAANWIJZING

Zorg ervoor dat u, voordat u het apparaat gaat gebruiken, de gebruiksaanwijzing van de accu en van het voertuig hebt gelezen en alle veiligheidsinstructies hebt begrepen.

6.1 OVERZICHT

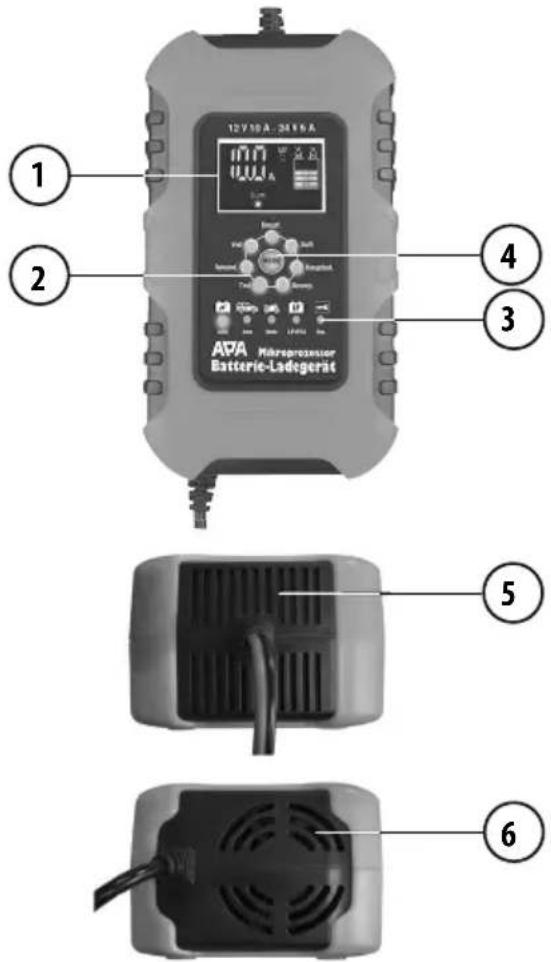

1 Display 4 Modusschakelaar
2 Laadniveau-indicator 5 Ventilatorrooster
3 Laadprogramma's kiezen 6 Ventilator

12V 10A - 24V 5A 100 A 4 3 APA Microprocessor Batterie-Ladegerät 2 5 6

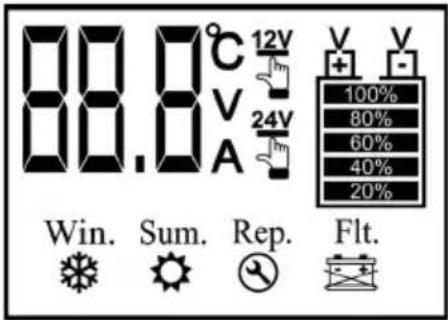

	Temperatuur in het laadapparaat		Lage accuspannungDe accuspanning is te laag voor een laadprogramma of de zelfontlading is te sterk
	Laadspanning Einde van de repara1
	Laadstroom Wintermodus		Alleen voor automodus,Temperatuur beneden 10 °C
& Rep.	Reparatiemodus Zomermodus		Alleen voor automodus,Temperatuur boven 28 °C
	Gereed om te laden Verkeerde pola		Controleer de aansluiting van de pooltangenDefecte accuLaat de accu controleren door eengespecialiseerde werkplaatsSlecht contactControleer de verbinding laadapparaat/accu
	Accu volledig opgeladen
	DesulfatiemodusAlleen bij AGM- enAuto-instelling		Detectie12 V of 24 V-accu
	TestmodusAutomatische accutest naabsorptielading		Laadtoestand

6.2 VOORBEREIDING

Reinig de accupolen van stof en corrosieresten.

Uitsluitend voor open accu's:

Verwijder de afsluitdoppen van de accucellen. Controleer het vloeistofniveau in de cellen, raadpleeg hiervoor de handleiding van uw accu. Vul gedestilleerd water bij tot het minimale vulpeil bereikt is, niet méér. De vloeistof zet uit tijdens het opladen en de accu kan overstromen. Laat de cellen van de accu open totdat het opladen is voltooid.

Volg bij gesloten en onderhoudsvrije accu's de aanwijzingen van de accufabrikant heel nauwkeurig op.

6.3 LAADPROGRAMMA INSTELLEN

Verbind het laadapparaat nog niet met uw accu.

Sluit het acculaadapparaat aan op een geschikt stopcontact. Er klinkt een signaaltoon, het display (positie 1 in het overzicht) en de indicatielampjes (positie 2 en 3 in het overzicht) worden geactiveerd.

Gebruik de modusschakelaar (positie 4 in het overzicht) om het juiste laadprogramma te selecteren.

OFF

Afb. 2: Startdisplay

De schakelaar is uitgevoerd als sensorschakelaar. De knop aanraken is al voldoende. Het is niet nodig om de knop hard in te drukken.

De volgende laadprogramma's kunnen na elkaar worden geselecteerd door de modusschakelaar herhaaldelijk aan te raken:

Afb. 3: Laadprogramma's kiezen

AGM Laadprogramma voor AGM-, calcium- en gelaccu's

Auto Laadprogramma voor auto-accu's (natte accu)

Moto Laadprogramma voor motorfietsaccu's (natte accu)

LiFeP04 Laadprogramma voor lithiumbatterijen

Rep. Reparatieprogramma voor oude, lang niet gebruikte en gesulfateerde accu's. Alleen voor natte accu's.

6.4 DE ACCU AANSLUITEN

Ontkoppel de accu van de elektrische installatie van uw voertuig. Lees dit na in het handboek van uw voertuig of informeer hierover bij uw garage.

Zo sluit u het laadapparaat aan op de accu. Eerst verbindt u de rode pooltang met de pluspool (+), daarna de zwarte pooltang met de minpool (-) van uw accu. Houd altijd deze volgorde aan!

6.5 LAADPROCES

Het laden start automatisch. In het display worden de actuele waarden van de actieve laadniveaus weergegeven. Continu branden van elk indicatielampje betekent dat dit laadniveau is voltooid.

De laadniveaus kunnen niet worden ingesteld. Dit wordt gedaan door de automaat van de lader.

De kleurverandering van de modusschakelaar tijdens het laadproces is een optisch designelement en heeft geen functie.

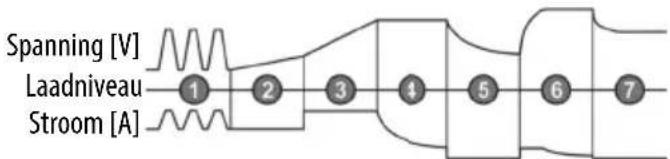

Spanning [V] Laadniveau Stroom [A] 1 2 3 4 5 6 7

Afb. 4: Laadniveaus

1 Desulfatie
2 Softstart
3 Hoofdlading
4 Absorptielading
5 Testmodus
6 Herstellading
7 Druppellading

6.6 HET LAADAPPARAAT VERWIJDEREN

ATTENTIE

Trek eerst de stekker uit het stopcontact en neem de volgorde bij het losmaken van de klemmen in acht. Zo voorkomt u vonkvorming. Omdat tijdens het opladen uiterst explosief knalgas ontstaat, is dit zeer belangrijk voor uw veiligheid.

Trek de stekker van de acculader uit het stopcontact. Verwijder de pooltangen van de accu, eerst de min, daarna de plus.

Laat de accu afkoelen.

Uitsluitend voor open accu's:

vul de cellen bij met gedestilleerd water tot aan het door de accufabrikant aangegeven vulpeil. Sluit de accucellen weer af met de afsluitdoppen.

7. ONDERHOUD EN VERZORGING

7.1 ONDERHOUD

Bij reglementair gebruik is het apparaat onderhoudsvrij.

7.2 VERZORGING

Reinig de pooltangen elke keer na het opladen. Verwijder alle accuzuurspetters van de pooltangen om corrosie te voorkomen. Reinig het apparaat voorzichtig met een droge doek. Gebruik geen vloeistoffen of chemische reinigingsmiddelen. Dompel het apparaat nooit onder in vloeistof. Laat nooit vloeistof over het apparaat lopen. Rol de kabels netjes op voordat u het apparaat opbergt, zodat beschadigingen aan kabels en apparaat worden voorkomen. Bewaar het apparaat op een droge en schone plek.
