Caractéristiques techniques	Chargeur de batterie APA 16443, compatible avec plusieurs types de batteries.
Utilisation	Conçu pour charger efficacement les batteries de véhicules, motos et autres appareils.
Maintenance et réparation	Vérifier régulièrement l'état des câbles et des connecteurs. Nettoyer les contacts si nécessaire.
Sécurité	Utiliser uniquement dans un environnement sec. Éviter tout contact avec l'eau.
Informations générales	Vérifier la compatibilité avec votre batterie avant l'achat. Suivre les instructions du fabricant pour une utilisation optimale.

FOIRE AUX QUESTIONS - 16443 APA

Comment savoir si mon chargeur APA 16443 fonctionne correctement ?

Vérifiez que le témoin lumineux s'allume lorsque vous branchez le chargeur à une prise et à la batterie. Si la lumière ne s'allume pas, essayez une autre prise.

Que faire si le chargeur ne charge pas la batterie ?

Assurez-vous que les connexions entre le chargeur et la batterie sont bien établies. Vérifiez également que la batterie n'est pas endommagée ou complètement déchargée.

Le chargeur APA 16443 est-il compatible avec toutes les batteries ?

Le chargeur est conçu pour fonctionner avec des batteries au plomb, AGM et gel. Vérifiez les spécifications de votre batterie pour confirmer la compatibilité.

Quelle est la durée de chargement d'une batterie avec le chargeur APA 16443 ?

La durée de chargement dépend de la capacité de la batterie et de son état de décharge. En général, cela peut prendre de quelques heures à une nuit entière.

Que faire si le chargeur surchauffe pendant l'utilisation ?

Débranchez immédiatement le chargeur et laissez-le refroidir. Assurez-vous qu'il est utilisé dans un endroit bien ventilé et ne couvrez pas le chargeur pendant son utilisation.

Puis-je utiliser le chargeur APA 16443 par temps humide ?

Non, il est recommandé d'utiliser le chargeur dans un environnement sec. L'humidité peut provoquer des courts-circuits et endommager le chargeur.

Comment entretenir mon chargeur APA 16443 ?

Gardez le chargeur propre et sec. Vérifiez régulièrement les câbles et les connecteurs pour détecter tout signe d'usure ou de dommage.

Que signifie le code d'erreur affiché sur le chargeur ?

Consultez le manuel d'utilisation pour comprendre la signification du code d'erreur affiché. Chaque code indique un problème spécifique que vous pouvez résoudre.

Le chargeur APA 16443 peut-il charger plusieurs batteries en même temps ?

Non, ce chargeur est conçu pour charger une seule batterie à la fois. Tenter de charger plusieurs batteries simultanément peut endommager le chargeur.

Où puis-je trouver des pièces de rechange pour le chargeur APA 16443 ?

Les pièces de rechange peuvent être trouvées auprès du revendeur où vous avez acheté le chargeur ou sur le site web du fabricant.

MODE D'EMPLOI 16443 APA

EAL GmbH Otto-Hausmann-Ring 107 42115 Wuppertal, Germany [phone] [phone] – 160 [e-mail] www.eal-vertrieb.com12 AVERTISSEMENT Lisez attentivement le mode d‘emploi avant la mise en service et respectez tou- tes les consignes de sécurité ! Le fait de ne pas respecter les consignes peut avoir pour conséquence des dégâts de person- nes, des dégâts de l‘appareil ou de vos biens ! Conservez l‘emballage d‘origine, le justicatif d‘achat et la présente noti- ce pour vous y référer ultérieurement ! Si vous revendez ou remettez le produit à des tiers, veuillez également remettre ce mode d‘emploi. Avant la mise en service, veuillez contrôler le contenu de l‘embal- lage quant à l‘absence de dommages et vérier si toutes les pièces sont présentes ! SOMMAIRE Lithium Powerpack 10.000 mAh

1 x Lithium Powerpack 1 x câble de charge USB-C 1 x câble de démarrage Taille (L x l x h): env. 160 x 79 x 28 [mm] Poids: env. 0,320 kg La batterie: 10.000 mAh, 37 Wh Sortie: 5 V 2,2,1 A (USB), 12 V (EC5 démarrage) Entrée: 5 V, 2,0 A (Port de charge USB-C) Charge maximale: 400 A démarrage, (800 A, crête) Durée de chargement: env. 4 heures Plage de température: -20 – 65 °C Lampe LED : lumière permanente, clignotement rapide, SOS Longueur du câble de démarrage : rouge : env. 190 mm, noir : env. 130 mm

1. DOMAINE D‘APPLICATION

Le Lithium Powerpack sert à recharger les batteries des téléphones portables, smartphones, tablettes, lecteurs MP3 et autres appareils similaires qui peuvent être rechargés via un câble USB. En outre, il est également possible de fournir une aide au démarrage pour les véhicules à moteur de 12 V.

Le Powerpack n‘est ici qu‘un soutien pour une batterie de démarrage faible. Il ne peut pas remplacer une batterie de véhicule vide, profondément déchargée ou défectueuse. Cet appareil n‘est pas destiné à être utilisé par des enfants ou des personnes aux capacités mentales limitées ou ne disposant pas de l‘expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet appareil. L‘appareil n‘est pas destiné à une utilisation industrielle ou commerciale. L‘utilisation conforme aux prescriptions implique également le respect de toutes les informations contenues dans cette notice d‘utilisation, en particulier le respect des consignes de sécurité. Toute autre utilisation est considérée comme non conforme et peut entraîner des dommages matériels ou corporels. La société EAL GmbH décline toute responsabilité en cas de dommages découlant d’une utilisation non conforme à l’emploi prévu. 1 x étui 1 x notice d‘utilisation13

• Le triangle de signalisation précède toutes les informations importantes concernant la sécurité. Veuillez toujours les observer car sinon, vous risqueriez de vous blesser ou d‘endommager l‘appareil.

• Les enfants ne doivent pas jouer avec l‘appareil

• Les tâches de nettoyage et d‘entretien à eectuer chez soi ne doivent pas être exécutées par des enfants qui ne sont pas sous surveillance

• Ne laissez pas les matériaux d‘emballage sans surveillance. Ils peuvent être dangereux pour les enfants lorsqu‘ils jouent avec !

• N‘utilisez ce produit qu‘aux ns pour lesquelles il a été prévu !

• Ne manipulez ni démontez jamais l‘appareil !

• Pour votre propre sécurité, utilisez exclusivement les accessoires ou pièces de rechange qui sont indiqué(e)s dans la notice d‘utilisation ou dont l‘utilisation est conseillée par le fabricant !

• Avant de tenter un démarrage, consultez le manuel de votre véhicule pour savoir comment eectuer une procédure de démarrage sur votre véhicule.

• Portez toujours des vêtements et des lunettes de protection lorsque vous manipulez des accumulateurs au plomb.

• Les accumulateurs au plomb contiennent des acides caustiques agressifs. Les yeux de liquides provenant de l‘accumulateur au plomb ne doivent pas entrer en contact avec la peau et avec les yeux ! Ne désassemblez jamais un accumulateur au plomb ! Lavez soigneusement à l‘eau et au savon les parties de la peau contaminées. Si de l‘acide est pénétré dans l‘œil, rincez-le immédiatement pendant au moins 10 minutes sous l‘eau courante claire et tiède ! Après quoi, consultez immédiatement un médecin !

• Si de l‘acide a été projeté sur vos vêtements, nettoyez-les immédiatement à l‘eau et au savon !

• Ne portez jamais de bagues, colliers, montres ou bijoux similaires lorsque vous manipulez des accumulateurs ou des chargeurs. Un court-circuitage des contacts de l‘accumulateur comporte le risque de brûlures et d‘explosion !

• Le Powerpack est prévu exclusivement pour l‘aide au démarrage d‘un véhicule avec propre accumulateur. Le Powerpack ne peut pas substituer l‘accumulateur d‘un véhicule.

• Avant de stocker le Powerpack, veuillez toujours retirer le câble d‘aide au démarrage pour éviter tout risque de court- circuit au niveau des pinces crocodiles.

• Ne tentez jamais de démonter ou de remplacer l‘accumulateur du Powerpack. Si la durée de vie de l‘accumulateur est terminée, veuillez éliminer le Powerpack complet conformément aux prescriptions locales en vigueur.

• Pendant la charge, placez le Powerpack sur une surface ignifuge.

• Ne chargez pas l‘accumulateur du Powerpack avec un chargeur défectueux.

• Ne laissez pas le Powerpack sans surveillance lorsqu‘il est en train d‘être chargé.

• Utilisez exclusivement les accessoires fournis pour charger le Powerpack.

• Ne tentez jamais d‘exécuter une aide au démarrage lorsque la batterie est gelée ; il y a sinon risque d‘explosion.

• Rangez cette notice d‘utilisation en lieu sûr et remettez-la à tout utilisateur tiers. Correspond aux directives européennes Un produit électrique caractérisé ne peut pas être jeté aux ordures. Lire le mode d‘emploi Les appareils portant ce symbole ne peuvent être utilisés qu‘à l‘intérieur (environnement sec) Marquage conformément au § 17 de la loi sur les piles et les batteries: le consommateur nal est légalement tenu de les remettre à un revendeur ou de les déposer dans un point e collecte an qu‘elles soient recyclées14

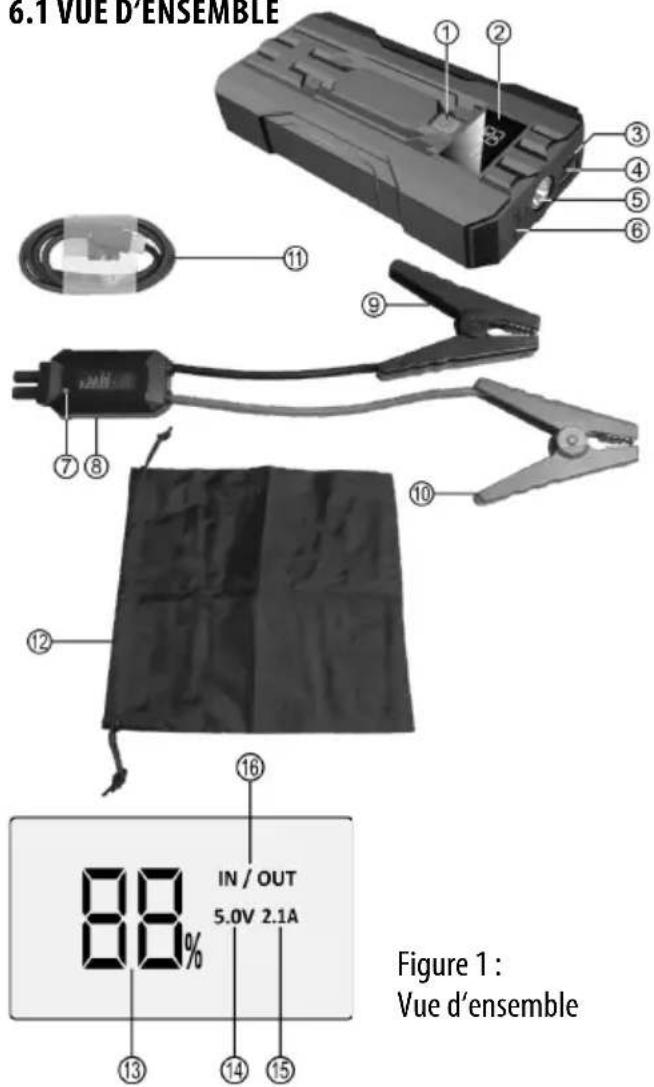

Appuyez une fois sur l’interrupteur (position 1 dans l’aperçu). L’écran (position 2 dans la vue d’ensemble) s’active et ache le niveau de charge du Powerpack en pourcentage (position 13 dans la vue d’ensemble).

Pour recharger le Powerpack, utilisez un chargeur USB avec une sortie de 2 A (non fourni !). Branchez la che USB-C du câble de chargement (position 11 dans l’aperçu) dans l’entrée USB-C (position 3 dans l’aperçu) du Powerpack. Branchez la che USB-A du câble de recharge dans le chargeur. Branchez le chargeur sur une prise de courant. L’écran ache la progression de la charge en pourcent- age, de 1% à 99%. À 100%, la batterie du Powerpack est entièrement chargée. Une fois la charge terminée, débranchez d’abord le chargeur de la prise de courant, puis débranchez le câble de charge du chargeur et du Powerpack. 1 Interrupteur 2 Écran d‘achage 3 Entrée USB-C 4 Sortie USB 5 Voyant LED 6 Connecteur d‘aide au démarrage EC5 7 Voyant lumineux Smartbox 8 Câble d‘aide au démarrage Smartbox 9 Pince à pôles noire (-) 10 Pince à pôles rouge (+) 11 Câble de charge USB-C 12 Poche 13 État de la charge en % 14 Tension Figure 1 : Vue d‘ensemble

6.4 AIDE AU DÉMARRAGE POUR VÉHICULES 12 V

1. Coupez le contact et tous les consommateurs de votre

2. Assurez-vous que la capacité de la batterie du

Powerpack est encore d’au moins 75 % et que les bornes de la batterie de votre véhicule ne sont pas sales ou oxydées.

3. Raccordez le Powerpack et le câble de démarrage

en insérant la che du Smartbox (position 8 dans l’aperçu) du câble de démarrage dans la prise de démarrage (position 6 dans l’aperçu) du Powerpack. Le voyant LED (position 5 dans l’aperçu) est activé. Assurez-vous que la che est bien enfoncée et qu’elle est sécurisée. Le voyant de contrôle (position 7 dans l’aperçu) de la Smartbox clignote en alternance en rouge/vert.

4. Reliez d’abord la pince rouge (position 10 dans

l’aperçu) du câble de démarrage au pôle positif, puis la pince noire (position 9 dans l’aperçu) au pôle négatif de la batterie du véhicule. Les pinces à pôles doivent avoir un contact ferme et sûr avec les pôles de la batterie.

5. Si les câbles de démarrage sont correctement

raccordés,le voyant de contrôle s’allume en vert en continu et un seul signal sonore retentit. Figure 2 : Témoin de contrôle Smartbox 15 Courant 16 Entrée / sortie

6. Démarrez le moteur de votre véhicule. Ne laissez

pas le démarreur fonctionner plus de 3 secondes. Si la tentative de démarrage n’a pas réussi, attendez15

Nettoyez le Mini Lithium Powerpack exclusivement avec un chion doux et n‘utilisez pas de nettoyant ou de solvant agressif. Ne laissez jamais pénétrer du liquide dans le boîtier.

En cas de non-utilisation, rechargez le Power Pack lorsque la capacité de la batterie est de 25 %.

8. REMARQUES RELATIVES À LA PROTECTION DE

L‘ENVIRONNEMENT Ne jetez pas les appareils électriques dans les ordures ménagères ! Les appareils électriques et électroniques usagés doivent être collectés séparément et être envoyés pour un recyclage écologique. Renseignez- vous quant aux possibilités d‘élimination d‘appareils électriques et électroniques usagés auprès de votre administration communale, municipale ou cantonale. Les matériaux sont recyclables. Grâce au recyclage, à la revalorisation des matériaux ou à d‘autres méthodes de récupération des anciens appareils, vous contribuez considérablement à la protection de notre environnement !

Lorsque le Mini Lithium Powerpack n‘est pas utilisé, rangez-le dans un endroit sec. N‘exposez le Powerpack ni à l‘humidité, ni à l‘huile, ni à la poussière, ni aux souil- lures, ni à des températures élevées, ni à de fortes vibra- tions, ni à des sollicitations mécaniques. Avant de stocker le Powerpack, veuillez toujours retirer le câble d‘aide au démarrage pour éviter tout risque de court-circuit au niveau des pinces crocodiles.

6.5 UTILISATION DE LA LAMPE LED / LAMPE DE

SIGNALISATION Pour allumer l’éclairage permanent de la lampe LED (position 5 dans l’aperçu), maintenez l’interrupteur (position 1 dans l’aperçu) du Power Pack enfoncé pendant environ 3 secondes. Ensuite, en appuyant à nouveau sur l’interrupteur, vous pouvez allumer successivement les fonctions d’éclairage suivantes : clignotement rapide-SOS- éteint.

6.4.1 ERREUR POSSIBLE LORS DE L‘AIDE AU

DÉMARRAGE Le voyant lumineux de la Smartbox n’est pas allumé vert en permanence :

• Les pinces à pôles n‘ont pas ou peu de contact avec les pôles de la batterie

nettoyez les pôles de la batterie et remettez les pinces à pôles en place

• La batterie du Powerpack n‘est pas susamment chargée

rechargez la batterie

• Le courant d‘aide au démarrage nécessaire dépasse les possibilités du Powerpack

utilisez un power pack avec une plus grande puissance Si votre appareil USB dispose d’un port USB-C, vous pouvez utiliser le câble USB-C fourni pour le charger. Pour les autres ports, utilisez un câble adapté à votre appareil. Ces instructions décrivent l’utilisation du câble de chargement USB-C fourni. Branchez le connecteur USB-A dans la sortie USB (position 4 dans la vue d’ensemble) du Powerpack. La prise USB-C, connectez-la à votre appareil USB. Appuyez sur l’interrupteur (position 1 dans l’aperçu) du Powerpack pour démarrer le processus de chargement. L’écran ache la tension de charge (position 14 dans l’aperçu) et le courant de charge (position 15 dans l’aperçu). Une fois la charge terminée, débranchez d’abord le câble

6.6 CHARGEMENT DE PÉRIPHÉRIQUES USB

de charge du Powerpack, puis retirez le câble de charge de votre périphérique USB. au moins deux minutes avant de faire une nouvelle tentative. Après la troisième tentative de démarrage infructueuse, n’en faites pas une autre et vériez que votre véhicule ne présente pas de défaut.

7. Débranchez le câble de démarrage du Powerpack.
