GEBRUIKSAANWIJZING 16443 APA

Gebruiksaanwijzing 16

Cod. art. 16443

Power Pack al litio 10.000 mAh

42115 Wuppertal, Duitsland

[phone]
[phone] - 160

[e-mail]

Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veiligheidsvoorschriften in acht! Het niet naleven ervan kan letsel, schade aan het product of uw eigendom veroorzaken! Bewaar de oorspronkelijke verpakking, het aankoopbewijs en de gebruiksaanwijzing om deze later te kunnen raadplegen! Geef bij doorgeven van het apparaat eveneens deze handleiding door. Controleer de inhoud van de verpakking eerst op beschadigingen en volledigheid voordat u het product gaat gebruiken!

1. REGLEMENTAIR GEBRUIK

De Lithium Powerpack wordt gebruikt om de accu's van mobiele telefoons, smartphones, tablet computers, MP3 spelers en soortgelijke apparaten die via een USB kabel kunnen worden opgeladen op te laden.

Daarnaast is er ook de mogelijkheid om 12 V motorvoertuigen te starten.

De Powerpack is slechts een ondersteuning voor een zwakke startaccu. Hij kan geen lege, diep ontladen of defecte voertuigaccu vervangen.

Dit apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vermogens of personen zonder ervaring en/of gebrek aan kennis. Kinderen moeten uit de buurt van het apparaat worden gehouden. Het apparaat is niet bedoeld voor bedrijfsmatig gebruik.

Tot het reglementaire gebruik behoort ook het in acht nemen van alle informatie in deze handleiding, vooral van de veiligheidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële schade of lichamelijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-reglementair gebruik.

2. LEVERINGSOMVANG

1 x Lithium Power Pack
1 x USB-C oplaadkabel
1 x startkabel
1 x draagtas
1 x gebruiksaanwijzing

3. SPECIFICATIES

Uitgang: 5 V 2,2,1 A (USB), 12 V

(EC5

starthulp)

Ingang: 5 V, 2,0 A (USB-C-oplaadkabel)

Maximale belasting: 400 A starchulp, (800 A, piek)

Oplaadduur: ca. 4 uur

Temperatuurbereik: -20 – 65 °C

LED-licht: continu licht, snel knipperend, SOS

Lengte startkabel: rood: ca. 190 mm,

zwart: ca. 130 mm

4. VEILIGHEIDSVOORSCHRIFTEN

• De waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen.
• Neem deze te allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat worden veroorzaakt.
• Kinderen mogen niet met het apparaat spelen
• De reiniging en het onderhoud mogen zonder toezicht niet door kinderen worden uitgevoerd
• Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen gevaarlijk speelgoed worden!
• Gebruik dit product alleen voor het daarvoor bestemde gebruik!
• Het apparaat niet manipuleren of uit elkaar halen!
• Gebruik voor uw eigen veiligheid alleen toebehoren of reserveonderdelen, die in de gebruiksaanwijzing worden genoemd, of waarvan het gebruik door de fabrikant wordt aanbevolen!
• Raadpleeg de handleiding van uw auto voor instructies over het starten van uw auto.
• Draag in de omgang met loodaccu's altijd een veiligheidsbril en beschermende kleding.
• Loodaccu's bevatten agressieve, bijtende zuren. Zorg dat vloeistoffen uit loodaccu's niet met de huid of ogen in contact kunnen komen! Loodaccu's in geen geval uit elkaar halen! Was de blootgestelde huid grondig met water en zeep. Als u zuur in de ogen krijgt, spoel het onmiddellijk uit gedurende minimaal 10 minuten onder stromend, helder, lauw water! Consulteer vervolgens onmiddellijk een arts!
• Wanneer accuzuur op de kleding terecht is gekomen, was deze dan onmiddellijk uit met veel water en zeep!
• Draag geen ringen, halskettingen, horloges e.d. in de omgang met accu's of opladers. Door kortsluiting van de accucontacten bestaat gevaar voor brandwonden of een explosie!
• De Power Pack is alleen geschikt als starchulp voor personenauto's met een eigen accu. De Power Pack is geen vervanging voor de accu in het voertuig.

• Berg de Power Pack altijd op met een losgekoppelde startkabel, zodat er geen kortsluiting tussen de poolklemmen kan ontstaan.
• Probeer in geen geval om de accu van de Power Pack uit elkaar te halen of te repareren. Wanneer een einde aan de levensduur van de accu is gekomen, voer dan de gehele Power Pack volgens de richtlijnen ter plaatse als afval af.
• Plaats de Powerpack tijdens het opladen op een vuurvaste ondergrond. Laad de accu van de Power Packs in geen geval op als de oplader beschadigd is.
• Laat de Power Pack tijdens het opladen nooit onbeheerd achter.
• Probeer in geen geval om de starchulp bij een bevroren accu te gebruiken. In dat geval bestaat explosiegevaar.
• Bewaar deze gebruiksaanwijzing goed en geef deze door aan andere gebruikers.

5. UITLEG BIJ DE SYMBOLEN

Komt overeen met de EG-richtlijnen

Een dienovereenkomstig gemarkeerd elektrisch product mag niet als afval via het huisvuil worden afgevoerd

Aanduiding volgens §17 BattG: de eindgebruiker is wetterlijk verplicht om dit product terug te brengen naar de leverancier of een verzamelpunt waar een correcte verwijdering kan plaatsvinden

Apparaten met dit teken mogen uitsluitend binnenshuis (droge omgeving) worden gebruikt

Gebruiksaanwijzing lezen

6. GEBRUIKSAANWIJZING

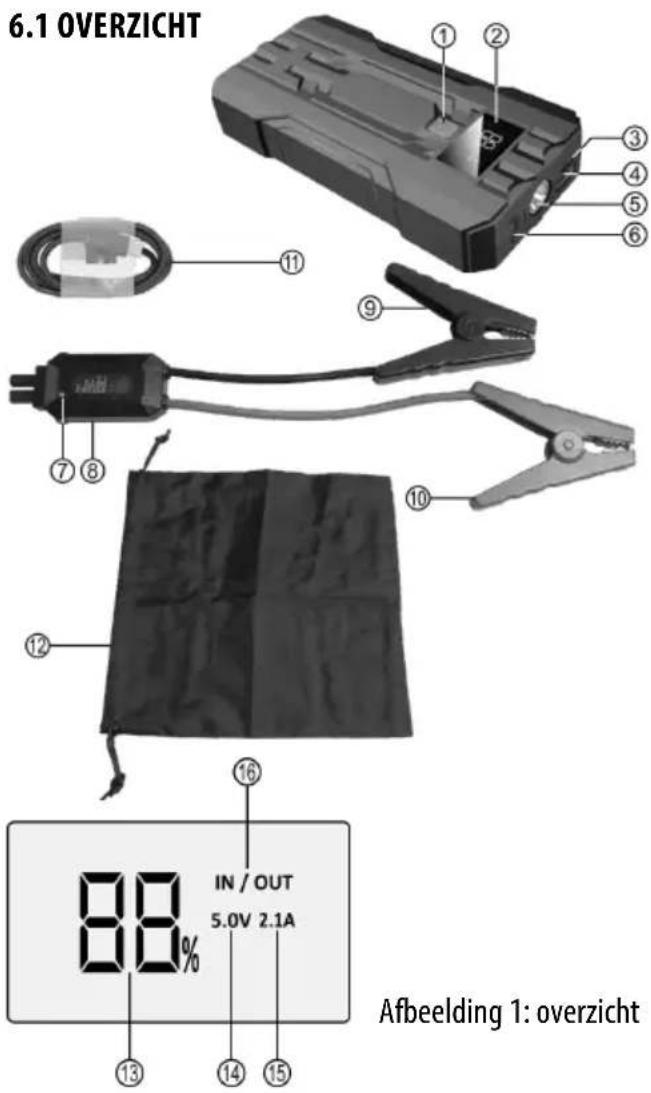

6.1 OVERZICHT

6.1 OVERZICHT ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑩ ⑪ ⑫ ⑬ ⑯ IN / OUT 5.0V 2.1A ⑰ ⑱ ⑲ ⑳ Afbeelding 1: overzicht

1 Schakelaar 9 Poolklem zwart (-)
2 Beeldscherm 10 Poolklem rood (+)
3 USB-C ingang 11 USB-C oplaadkabel
4 USB-uitgang 12 Zakje
5 LED-lampje 13 Oplaadstatus in %
6 EC5-startaansluiting 14 Spanning
7 Smartbox-controlelampje 15 Stroomsterkte
8Smartbox-jumperkabel 16 Ingang / uitgang

6.2 HET LAADNIVEAU VAN DE POWERPACK

Druk eenmaal op de schakelaar (positie 1 in het overzicht). Het display (positie 2 in het overzicht) wordt geactiveerd en toont de laadstatus van de Powerpack in procenten (positie 13 in het overzicht).

6.3 DE POWERPACK OPLADEN

Gebruik een USB-lader met 2 A uitgang (niet meegeleverd!) om de Powerpack op te laden. Steek de USB-C stekker van de oplaadkabel (positie 11 in het overzicht) in de USB-C ingang (positie 3 in het overzicht) van de

Powerpack. Steek de USB-A stekker van de oplaadkabel in de oplader. Sluit de lader aan op een stopcontact.

Het display toont de voortgang van het laden in procenten, 1% - 99%. Bij 100% is de Powerpack batterij volledig opgeladen.

Haal na het laden eerst de lader uit het stopcontact en koppel vervolgens de laadkabel los van de lader en de Powerpack

6.4 STARTHULP VOOR 12V-VOERTUIGEN

1. Schakel het contact en alle verbruikers in uw voertuig uit.
2. Zorg ervoor dat de accucapaciteit van de Powerpack nog minimaal 75% is en dat de accupolen van uw voertuigaccu niet vuil of geoxideerd zijn.
3. Sluit de Powerpack en de startkabel aan door de Smartbox-aansluiting (positie 8 in het overzicht) van de startkabel in de startaansluiting (positie 6 in het overzicht) van de Powerpack te steken. Het LED-lampje (positie 5 in het overzicht) wordt geactiveerd. Controleer of de stekker goed en stevig in het stopcontact zit. Het controlelampje (positie 7 in het overzicht) van de Smartbox knippert afwisselend rood/groen.
4. Sluit eerst de rode poolklem (positie 10 in het overzicht) van de startkabel aan op de pluspool en vervolgens de zwarte poolklem (positie 9 in het overzicht) op de minpool van de voertuigaccu. De poolklemmen moeten goed en stevig contact maken met de accupolen.
5. Als de startkabels correct zijn aangesloten, brandt het controlelampje continu groen en klinkt er een enkele signaaltoon.

Afbeelding 2: Indicatielampje Smartbox

1. Start de motor van uw voertuig. Laat de startmotor niet langer dan 3 seconden werken. Als de startpoging niet is gelukt, wacht dan minstens twee minuten voordat u de volgende poging onderneemt. Doe geen nieuwe poging na de derde mislukte poging, maar controleer uw voertuig op storingen.

2. Maak de startkabel los van de stroomconvertor. Verwijder vervolgens de klemmen van de voertuigaccu.

6.4.1 MOGELIJKE FOUT TIJDENS HET OPSTARTEN

Het indicatielampje van de Smartbox brandt niet permanent groen:

• De poolklemmen hebben geen of slecht contact met de batterijpolen.
  → reinig de accupolen en bevestig de klemmen weer
• De batterij van de Powerpack is niet voldoende opgeladen
  → de batterij opladen
• De benodigde startstroom overschrijdt de mogelijkheden van de Powerpack.
  → Gebruik een accu met een groter vermogen

6.5 GEBRUIK VAN DE LED-VERLICHTING/ SIGNAALVERLICHTING

Om het continue licht van de LED-lamp (positie 5 in het overzicht) in te schakelen, houdt u de schakelaar (positie 1 in het overzicht) van de Power Pack ca. 3 seconden ingedrukt. Vervolgens kunt u door nogmaals op de schakelaar te drukken achtereenvolgens de volgende lichtfuncties inschakelen: snel knipperen-SOS-uit.

Als uw USB-apparaat een USB-C-poort heeft, kunt u voor het opladen de meegeleverde USB-C-kabel gebruiken. Gebruik voor andere poorten een kabel die geschikt is voor uw apparaat. Deze instructies beschrijven hoe u de meegeleverde USB-C oplaadkabel gebruikt. Steek de USB-A stekker in de USB-uitgang (positie 4 in het overzicht) van de Powerpack. De USB-C stekker sluit u aan op uw USB-apparaat. Druk op de schakelaar (positie 1 in het overzicht) van de Powerpack om het laadproces te starten. Het display toont de laadspanning (positie 14 in het overzicht) en de laadstroom (positie 15 in het overzicht).

Maak na het laden eerst de laadkabel los van de Powerpack en verwijder vervolgens de laadkabel van uw USB-apparaat.

7. REINIGEN, OPBERGEN EN ONDERHOUDEN 7.1 REINIGING

Reinig de Mini Lithium Power Pack alleen met een zachte doek en gebruik geen bijtende reinigings- of oplosmiddelen. Laat nooit vloeistoffen in de behuizing terechtkomen.

7.2 OPBERGEN

Bewaar de Mini Lithium Power Pack op een droge plaats, wanneer u hem niet gebruikt. De Power Pack in geen geval blootstellen aan vocht, olie, stof, vuil, hoge temperaturen, krachtige vibraties of mechanische belasting. Berg de Power Pack altijd op met een uitgetrokken start-kabel, zodat er geen kortsluiting tussen de poolklemmen kan ontstaan.

7.3 ONDERHOUD

Als u de accu niet gebruikt, laadt u deze op tot 25% van de capaciteit.

8. INFORMATIE OVER DE BESCHERMING VAN HET MILIEU

Gooi elektrische apparaten niet weg met het gewone huishoudelijke afval! Afgedankte elektrische en elektronische apparaten moeten gescheiden ingezameld en milieuvriendelijk gerecycleerd worden. U kunt informatie inwinnen bij uw gemeente- of stadsbestuur over de afvoermogelijkheden voor afgedankte elektrische- en elektronische apparaten.

De materialen kunnen worden gerecycled. Door recycling of andere vormen van hergebruik van oude producten levert u een belangrijke bijdrage aan de bescherming van ons milieu!

9. CONTACTINFORMATIE

EAL GmbH

42115 Wuppertal, Duitsland

[phone]
[phone] - 160

[e-mail]
