GEBRUIKSAANWIJZING 16547NV APA

22 Polzange rot (+)
23 Polzange schwarz (-)

1. Reglementair gebruik 23
2. Leveringsomvang 24
3. Specifications 24
4. Veiligheidsinstructies 24
5. Uitleg bij de symbolen 25
6. Gebruiksaanwijzing 25
   6.1 Overzicht 25
   6.1.1 Overzicht Voorzijde 25
   6.1.2 Overzicht Achterzijde 25
   6.1.3 Overzicht linkerzijde/rechterzijde 26
   6.1.4 Overzicht toebehoren 26
   6.2 Het Power Pack opladen 26
   6.2.1 Opladen met de stekkerlader 26
   6.2.2 Opladen met de autolaadkabel 27
   6.3 Starthulp 27
   6.3.1 Het Power Pack aansluiten 27
   6.3.2 Starten 27
   6.3.3 Het Power Pack verwijderen 27
   6.4 Gebruik als 12 V-spanningsbron 27
   6.5 Gebruik als USB-lader 27
   6.6 Compressor 27
   6.6.1 Een band vullen met het autoventiel/Schraderventiel 27
   6.6.2 Gebruik van de ventieladapters 28
   6.7 Zekering/zekering vervangen 28
   6.8 Spanningsomvormer 28
   6.8.1 Een elektrisch apparaat aansluiten op de spanningsomvormer 28
   6.8.2 Zekering vervangen 29
7. Onderhoud en verzorging 29
   7.1 Onderhoud 29
   7.2 Verzorging 29
8. Informatie over de bescherming van het milieu 29
9. Contactinformatie 29

WAARSCHUWING

Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veiligheidsvoorschriften in acht!

Het niet naleven hiervan kan letsel, schade aan het product of uw eigendom veroorzaken!

Bewaar de oorspronkelijke verpakking, het aankoopbewijs en de gebruiksaanwijzing om deze later te kunnen raadplegen! Geef bij het doorgeven van het apparaat eveneens deze handleiding door.

Controleer de inhoud van de verpakking eerst op beschadigingen en volledigheid voordat u het product gaat gebruiken!

Het Power Pack dient als starchulp bij motorvoertuigen met een 12V-boordspanningsnet. Met de geïntegreerde compressor kunnen autobanden, fietsbanden, ballen enz. worden opgeblazen. Met behulp van de spanningsomvormer kunnen eenvoudige elektrische apparaten op 230V (lampen, soldeerbouten etc. maar geen elektronische apparaten) met een vermogen tot 150 W worden gevoed. Het apparaat beschikt over twee USB-poorten voor het opladen van accu's van mobiele telefoons, smartphones, tabletcomputers, mp3-spelers en soortgelijke apparaten. Het 12V-stopcontact dient om kleine elektrische apparaten met een maximaal vermogen van 100 W te voeden.

De ingebouwde loodzuuraccu wordt ofwel met de stekkerlader of met de 12 V-autolader opgeladen.

Dit apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vermogens of personen zonder ervaring en/of gebrek aan kennis. Kinderen moeten uit de buurt van het apparaat worden gehouden.

Het apparaat is niet bedoeld voor bedrijfsmatig gebruik.

Tot het reglementair gebruik behoort ook de inachtneming van alle informatie in deze handleiding, vooral de inachtneming van de veiligheidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële schade of persoonlijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-reglementair gebruik.

2. Leveringsomvang

• Power Pack
• Ventieladapters voor fietsventielen (Dunlop en Sclaverand)
• Stekkerlader
• Ventieladapter voor ballen
• 12 V-autolaadkabel - Ventieladapters voor recreatieproducten
• Gebruiksaanwijzing
• Zekeringen, 15 A

3. Specifications

Nom. accuspanning: 12 V Spanningsomvormer:

Accucapaciteit: 17 Ah Spanning: 230 V

Max. starchulpstroom: 400 A (max. 900A) Continuvermogen: 150 W

Afmetingen: 290 x 310 x 220 [mm]

Kabellengte: 450 mm

4. Veiligheidsinstructies

- De waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat het gevolg zijn.

- Kinderen mogen niet met het apparaat spelen.

- Reiniging en onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.

- Laat het verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden!

- Gebruik dit product uitsluitend voor het beoogde doel!

- Manipuleer of demonteer het apparaat niet!

- Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaanwijzing staan vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen!

- Draag bij het hanteren van loodaccu's altijd een veiligheidsbril en beschermende kleding.

- Loodaccu's bevatten agressieve bijtende zuren. Vermijd huid- en oogcontact met vloeistoffen uit de loodaccu! Demonteer nooit een loodaccu! Was de getroffen huid grondig met water en zeep. Als u zuur in de ogen krijgt, spoel het onmiddellijk uit gedurende minimaal 10 minuten onder stromend, helder, lauw water! Consulteer vervolgens onmiddellijk een arts!

- Als er zuur op uw kleding komt, spoel het uit met veel water en zeep!

- Draag nooit ringen, kettingen, horloges etc. bij het hanteren van accu's en opladers. Kortsluiting van de accupolen kan brandwonden of een explosie veroorzaken!

- Het Power Pack is uitsluitend bedoeld als starchulp voor motorvoertuigen met een eigen accu. Het Power Pack kan niet als vervanging dienen voor de accu van het voertuig.

- Bewaar de accuklemmen altijd in de daarvoor bestemde houders, zodat deze geen kortsluiting kunnen veroorzaken als het Power Pack niet wordt gebruikt.

- Probeer nooit de accu van het Power Pack te demonteren en te vervangen. Als de accu aan zijn eind is, moet het volledige Power Pack in overeenstemming met de lokale regelgeving worden afgevoerd.

- Laad de accu van het Power Pack nooit op met een beschadigde oplader.

- Gebruik uitsluitend de bijgeleverde accessoires voor het opladen van de accu.

- Probeer nooit een jumpstart uit te voeren bij een bevroren accu, deze kan daarbij ontploffen.

- Houd altijd de volgende volgorde aan bij het loskoppelen van het Power Pack van de accu, anders kan een explosie plaatsvinden: verwijder eerst de zwarte (-) pooltang, rol de kabel op en plaats de pooltang in de daarvoor bestemde houder. Verwijder daarna de rode (+) pooltang, rol de kabel op en plaats de pooltang in de daarvoor bestemde houder.

- Houd de ontluchtingsopening van de spanningsomvormer op de achterkant van het apparaat altijd vrij. Anders kan de spanningsomvormer oververhit raken en bestaat er gevaar voor brand.

5. Uitleg bij de symbolen

Conform de EG- richtlijnen

Een elektrisch product met deze marking mag niet als afval via het huisvuil worden afgevoerd

Apparaten met dit teken mogen uitsluitend binnenshuis (droge omgeving) worden gebruikt

Behuizing met randaarde (beveiligingsklass e II).

Zekering, hier: 1,0 A

Polariteit van de laadstekker

Gebruiksaanwijzi ng lezen

Komt overeen met de eisen van § 21 van de wet inzake de productveiligheid (ProdSG)

Aanduiding volgens § 17 BattG: de eindgebruiker is wettelijk verplicht om dit product terug te brengen naar de leverancier of een verzamelpunt waar een correcte verwijdering kan plaatsvinden.

6. Gebruiksaanwijzing

6.1 Overzicht

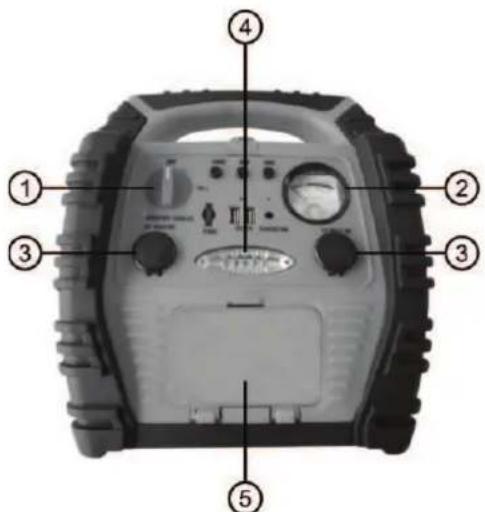

6.1.1 Overzicht voorzijde

Afbeelding 1: Overzicht voorzijde

1 Schakelaar starchulp 8 Controlelampje USB-poorten
2 Voltmeter (laadtoestand) 9 Schakelaar USB-poorten
3 12 V-stopcontact 10 Laadcontrolelampje
4 LED-lamp 11 Controletoets laadtoestand
5 Opbergvak voor luchtslang 12 Zekering
6 Controlelampje starchulp 13 USB-poorten
7 Schakelaar LED-lamp 14 Laadbus

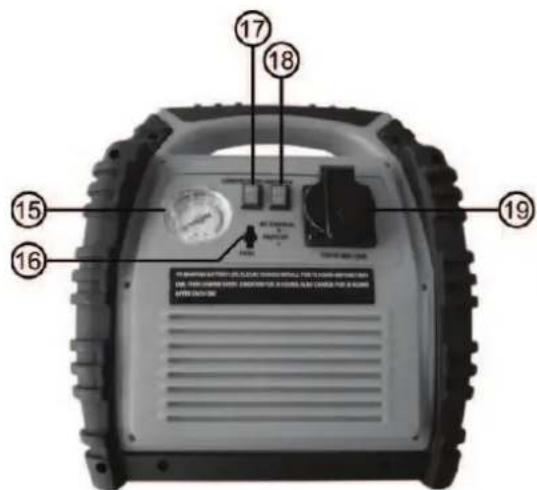

6.1.2 Overzicht achterzijde

17 18 15 16 19 THE BANANA BATTERY LINE SLAB, COLDING WIRELLA FOR 200-400-4000 MHz ON: THY KONNIN VENT, COOKOFFER FOR A CHILLER ALAB CANADA FOR A CHILLER RTR/CHILLER

COMPRESSOR IMETER RE NORMAL PROTEST STOCK POWER TESTS 20 21

Afbeelding 2: Overzicht achterzijde

15 Manometer 19 230 V AC-stopcontact
16 Zekering voor spanningsomvormer 20 Waarschuwingslampje spanningsomvormer
17 Schakelaar compressor 21 Controlelampje spanningsomvormer
18 Schakelaar spanningsomvormer

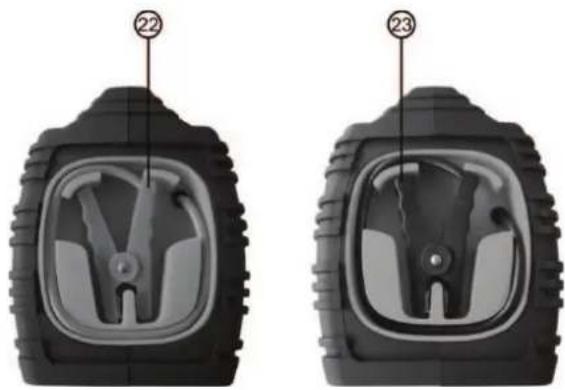

6.1.3 Overzicht linkerzijde/rechterzijde

23 Pooltang, zwart (-)

Afbeelding 3: Overzicht linkerzijde/rechterzijde

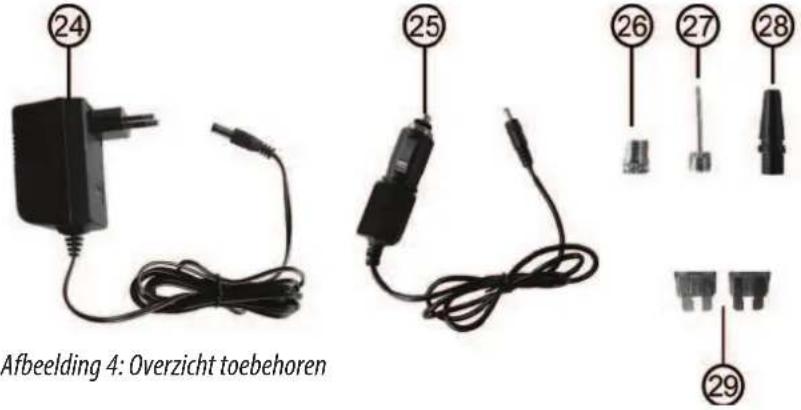

6.1.4 Overzicht toebehoren

24 25 26 27 28 29 Afbeelding 4: Overzicht toebehoren

24 Stekkerlader 27 Ventieladapter voor ballen
25 12V-autolaadkabel 28 Ventieladapter voor recreatieproducten
26 Ventieladapter voor fietsventielen 29 Reservezekeringen, 15 A (Dunlop en Sclaverand)

Vóór de eerste ingebruikname moeten de zekeringen aangebracht worden.

Aan de voorzijde, zie positie 12 in het overzicht.

Aan de achterzijde, zie positie 16 in het overzicht.

6.2 Het Power Pack opladen:

Laad het Power Pack na aankoop, dus voor het eerste gebruik, volledig op (72 uur). Daarna laat u het Power Pack maximaal 48 uur lang op het laadtoestel aangesloten. Druk op de controletoets voor de laadtoestand (positie 11 in het overzicht). Als op de voltmeter voor de laadtoestand (positie 2 in het overzicht) een waarde van 50% of minder wordt weergegeven (gele gebied, afbeelding 5), dan moet het Power Pack worden opgeladen. Als de waarde boven 50% ligt (groene gebied, afbeelding 6), dan is het Power Pack gebruiksklaar.

10 V CHARGE 25 Ω TO 70% CHARGE 60 VOLTLE

DC VOLTIS VOUTRUM CHARGING 10Ω 20Ω 30Ω 1Ω 2Ω 3Ω 4Ω DC VOLTS

Afbeelding 5: Accu moet worden opgeladen Afbeelding 6: Accu opgeladen

6.2.1 Opladen met de stekkerlader

Draai de schakelaar voor de starchulp (positie 1 in het overzicht) in de stand "UIT/OFF". Schakel de spanningsomvormer, de compressor en de werklamp uit. Steek de holle stekker van de stekkerlader (positie 24 in het overzicht) in de laadbus van het Power Pack (positie 14 in het overzicht). Steek nu de stekkeroplader in het stopcontact. Het laadcontrolelampje (positie 10 in het overzicht) brandt nu. Het opladen van een volledig lege accu duurt ca. 34 uur. Na het laden trekt u eerst de stekkeroplader uit het stopcontact, daarna trekt u de holle stekker uit de laadbus van het Power Pack. Als u nu op de controletoets voor de laadtoestand (positie 11 in het overzicht) drukt, laat de voltmeter voor de laadtoestand (positie 2 in het overzicht) een spanning zien van ca. 13 V.

Laat de stekkerlader nooit langer dan 48 uur aangesloten staan!

6.2.2 Opladen met de 12 V-autolaadkabel

Draai de schakelaar voor de starchulp (positie 1 in het overzicht) in de stand "UIT/OFF". Schakel de spanningsomvormer, de compressor en de werklamp uit. Steek de holle stekker van de 12 V-autolaadkabel (positie 25 in het overzicht) in de laadbus van het Power Pack (positie 4 in het overzicht). Steek nu de 12 V-stekker in het 12 V-stopcontact van uw voertuig. Het laadcontrolelampje (positie 10 in het overzicht) brandt nu. Het opladen van een volledig lege accu duurt ca. 12 uur. Na het laden trekt u eerst de 12 V-stekker uit het stopcontact van uw voertuig, daarna trekt u de holle stekker uit de laadbus van het Power Pack. Als u nu op de controletoets voor de laadtoestand (positie 11 in het overzicht) drukt, laat de voltmeter voor de laadtoestand (positie 2 in het overzicht) een spanning zien van ca. 13 V.

LET OP: Laad het Power Pack alleen op tijdens de rit of als de motor loopt, anders bestaat het gevaar dat de startaccu van uw voertuig wordt ontladen.

6.3 Starthulp

Koppel alle op het Power Pack aangesloten apparaten los van de 12V-uitgangen (positie 3 in het overzicht), het stopcontact (positie 19 in het overzicht) van de spanningsomvormer en van de USB-aansluitingen (positie 13 in het overzicht).

Zorg dat het Power Pack volledig is opgeladen. Druk daartoe op de controletoets voor de laadtoestand (positie 11 in het overzicht). Wanneer een laadtoestand tussen 50% en 100% wordt weergegeven, is de accu gebruiksklaar.

6.3.1 Het Power Pack aansluiten (voertuigen met negatieve massa):

Schakel de ontsteking en alle elektrische verbruikers (radio, verlichting, achterruitverwarming, stoelverwarming etc.) op uw voertuig uit. Trek de handrem aan.

Draai de schakelaar voor de starchulp (positie 1 in het overzicht) in de stand "UIT/OFF". Sluit eerst de rode (+) pooltang (positie 22 in het overzicht) aan op de pluspool van uw voertuig. De zwarte (-) pooltang (positie 23 in het overzicht) sluit u, zo ver mogelijk verwijderd van de accu, aan op het motorblok of het chassis (niet op gelakte delen). Als het Power Pack correct is aangesloten, brandt het controlelampje voor de starchulp (positie 6 in het overzicht) groen. Als dit niet het geval is, brandt het controlelampje rood en hoort u een waarschuwingssignaal. Controleer dan de aansluiting van de pooltangen en corrigeer deze. Draai nu de schakelaar voor de starchulp in de stand "AAN/ON".

6.3.2 Starten

Start de motor. Laat de starter niet langer dan 6 seconden werken. De accu van het Power Pack is niet geschikt voor langdurige startpogingen. Houd tussen twee startpogingen altijd een pauze van minimaal 5 minuten aan. Als de motor na meerdere pogingen niet aanspringt, stop dan de starchulpprocedure en probeer de oorzaak van het probleem op te lossen.

6.3.3 Het Power Pack verwijderen:

Draai de schakelaar voor de starchulp in de stand "UIT/OFF". Verwijder eerst de zwarte (-) pooltang, rol de kabel op en plaats de pooltang in de daarvoor bestemde houder. Verwijder daarna de rode (+) pooltang, rol de kabel op en plaats de pooltang in de daarvoor bestemde houder. Houd altijd deze volgorde aan.

Laad het Power Pack weer op.

6.4 Gebruik als 12 V-spanningsbron

Het Power Pack kan worden gebruikt als 12 V DC-voeding voor diverse apparaten die op 12 V-gelijkspanning werken en voorzien zijn van een aanstekerstekker. Steek de aanstekerstekker van het te voeden apparaat in een van de 12 V-uitgangen (positie 3 in het overzicht). Het aangesloten apparaat mag niet meer stroom verbruiken dan 10 A.

6.5 Gebruik als USB-lader

Het Power Pack kan dankzij zijn twee USB-poorten worden gebruikt als oplader voor mobiele telefoons, smartphones, tabletcomputers, mp3-spe- lers en soortgelijke apparaten. Om een USB-apparaat op te laden, sluit u het eerst aan met de bijbehorende laadkabel (niet meegeleverd). Steek de USB-stekker van de laadkabel in een van de twee USB-poorten (positie 13 in het overzicht). Start het opladen door de USB-poorten met de schakelaar (positie 9 in het overzicht) in te schakelen. Dat de USB-poorten ingeschakeld zijn, ziet u aan het oplichten van het contolelampje (positie 8 in het overzicht).

6.6 Compressor

Om met de compressor te werken, haalt u eerst de luchtslang uit het opbergvak (positie 5 in het overzicht).

6.6.1 Een band vullen met het autoventiel (Schraderventiel)

Open de vergrendeling op de ventielaansluiting

Plaats de ventielaansluiting op het ventiel

Vergrendel de ventielaans- luiting

Nu kunt u de band met de compressor vullen

Afbeelding 7 Afbeelding 8 Afbeelding 9 Afbeelding 10

Voor het vullen schakelt u de compressor aan met de schakelaar (positie 17 in het overzicht).

De manometer (positie 15 in het overzicht) dient daarbij als globale controle van de luchtdruk. Als de gewenste luch de compressor uit. Verwijder de ventielaansluiting in omgekeerde volgorde (afbeeldingen 10 – 7).

Let bij het vullen altijd op de correcte luchtdruk (lees daartoe de handleiding van uw voertuig erop na). De compressor kan een druk van max. 18 bar leveren. Bij te hoge druk bestaat explosie- en letselgevaar.

Laat de compressor nooit langer dan 10 minuten onafgebroken werken om oververhitting te voorkomen. Schakel de compressor na 10 minuten uit en laat hem eerst volledig afkoelen voordat u het apparaat weer aanzet.

Laat de compressor nooit zonder toezicht lopen.

Na het vullen van een band controleert u de bandendruk nogmaals met een aparte luchtdruktester (zoals te vinden bij

6.6.2 Gebruik van de ventieladapters:

26 Fietsventieladapter (voor Dunlop- en Sclaverand-ventielen)
27 Adapter voor ballen
28 Universele adapter voor recreatieproducten (opblaasbare zwemdieren etc.)

26 27 28

Afbeelding 11: ventieladapters

Fietsventieladapter (voor Dunlop- en Sclaverand-ventielen) (26):

Voor Sclaverandventielen: Draai de kartelmoer van de ventielstoter los en druk deze eenmaal kort omlaag.

Schroef de ventieladapter op het etsventiel met de gekartelde krans naar beneden.

Sluit nu de luchtslang op de etsventieladapter aan zoals weergegeven op afbeeldingen 7 – 10. Nu kunt u door de com etsbanden vullen. Als de gewenste luchtdruk is bereikt, schakelt u de compressor uit. Verwijder de ventielaansluiting (afbeeldingen 10 – 7). Verwijder de etsventieladapter van het etsventiel.

Voor Sclaverandventielen: Draai de kartelmoer van de ventielstoter weer vast.

Adapter voor ballen (27):

Open de vergrendeling van de ventielaansluiting (afbeelding 7). Plaats de adapter voor ballen in de ventielaansluiting (afbeelding 9). Plaats de adapter in het ventiel van de bal. Nu kunt u door de compressor in te schad de gewenste luchtdruk is bereikt, schakelt u de compressor uit. Verwijder de adapter uit de ventielaansluiting, waarl handelingen in omgekeerde volgorde uitvoert.

Universele adapter voor recreatieproducten (28):

Open de vergrendeling van de ventielaansluiting (afbeelding 7). Plaats de universele adapter in de ventielaansluiting ansluiting (afbeelding 9). Plaats de universele adapter in de vulaansluiting van uw recreatieproduct. Afhankelijk v zijn dat de universele adapter bij het vullen moet worden vastgehouden. Nu kunt u door de compressor in te schakel de gewenste luchtdruk is bereikt, schakelt u de compressor uit. Verwijder de adapter uit de ventielaansluiting, waarl handelingen in omgekeerde volgorde uitvoert.

6.7 Zekering/zekering vervangen

De compressor, de 12V-uitgangen, de USB-poorten en de werklamp zijn via een gemeenschappelijke 15 A-zekering afgezekerd. Als deze zekering doorslaat, worden de compressor en het werklicht uitgeschakeld. Verwijder alle op USB-poorten aangesloten apparaten. Trek de defecte zekering uit de houder. Vervang de defecte zekering door een zekering van 15 A.

6.8 Spanningsomvormer

Het continuvermogen van de spanningsomvormer is 150 W. Let erop dat het piekvermogen van een elektrisch apparaat dat op de spanningsomvormer wordt aangesloten niet het continuvermogen van de spanningsomvormer van 150 W overschrijdt.

6.8.1 Een elektrisch apparaat aansluiten op de spanningsomvormer

Schakel de spanningsomvormer uit met de schakelaar (positie 18 in het overzicht) voordat u een elektrisch apparaa sluiten apparaat uit voordat u dit op de spanningsomvormer aansluit. Steek de stekker van het elektrische apparaat in h in het overzicht) van de spanningsomvormer. Zet de spanningsomvormer aan met de schakelaar. Het controlelampje ( van de spanningsomvormer brandt groen en de ventilator springt aan. Nu kunt u het aangesloten apparaat gebruiken.

Als het rode waarschuwingslampje (positie 20 in het overzicht) van de spanningsomvormer gaat branden, is het vern Power Pack te laag om een elektrisch apparaat op de spanningsomvormer te laten werken. Schakel in dat geval de elektrische apparaat en alle overige functies van het Power Pack uit. Trek de stekker uit het stopcontact. Laad het Pov

Gebruik nooit de spanningsomvormer terwijl het Power Pack wordt opgeladen.

6.8.2 Zekering vervangen

De spanningsomvormer is beveiligd met een zekering (positie 16 in het overzicht). Deze zekering brandt door als het aangesloten elektrische apparaat te veel stroom van de spanningsomvormer trekt. Als de zekering is doorgebrand, schakelt u eerst het aangesloten apparaat en vervolgens de spanningsomvormer uit. Trek de stekker van het apparaat uit het stopcontact van de spanningsomvormer. Vervang de defecte zekering door een gelijkwaardige, hier platte zekering van 15 A.

7. Onderhoud en verzorging

7.1 Onderhoud: Bewaar het Power Pack in een droge, vorstvrije omgeving. Als het Power Pack gedurende lange tijd niet wordt gebruikt, moet het in de winter om de twee maanden en in de zomer elke maand worden opgeladen.
7.2 Verzorging: Schakel het Power Pack uit voordat u het gaat reinigen. Reinig de behuizing van het Power Pack met een zachte, droge doek. Gebruik geen agressieve reinigings- of oplosmiddelen. Laat nooit vloeistoffen in de behuizing terechtkomen.

8. Informatie over de bescherming van het milieu

Gooi elektrische apparaten niet weg met het gewone huishoudelijke afval! Afgedankte elektrische en elektronische apparaten moeten gescheiden worden ingezameld en op milieuvriendelijke wijze worden gerecycled. U kunt informatie inwinnen bij uw gemeente- of stadsbestuur over de afvoermogelijkheden voor afgedankte elektrische- en elektronische apparaten.

Pb

U bent wettelijk verplicht om batterijen en accu's te retourneren. Lever dit product aan het einde van de levensduur in bij een openbare/gemeentelijke inzamelplaats of bij een plaatselijke leverancier. Verontreinigde accu's zijn voorzien van een markering bestaande uit een doorgestreepte vuilnisbak en het chemische symbool (Cd, Hg en Pb) van de classificatie als verontreinigende stof van overwegend zwaar metaal.

9. Contactinformatie

EAL GmbH
