BEDIENUNGSANLEITUNG 16547NV APA

Otto-Hausmann-Ring 107

42115 Wuppertal

Deutschland

Telefon: [phone] Telefax: [phone]

Internet: www.eal-vertrieb.com E-Mail: [e-mail]

Inhalt Seite

1. Bestimmungsgemäßer Gebrauch 2

2. Lieferumfang 3

3. Spezifikationen 3

4. Sicherheitshinweise 3

5. Symbolerklärung 3

6. Bedienungsanleitung 4

6.1 Übersicht 4

6.1.1 Übersicht Frontseite 4

6.1.2 Übersicht Rückseite 4

6.1.3 Übersicht Seite links / rechts 4

6.1.4 Übersicht Zubehör 5

6.2 Aufladen des Power Packs 5

6.2.1 Aufladen mit dem Steckladegerät 5

6.2.2 Aufladen mit dem Kfz-Ladekabel 5

6.3 Starthilfe 6

6.3.1 Anschließen des Power Packs 6

6.3.2 Startversuch 6

6.3.3 Entfernen des Power Packs 6

6.4 Einsatz als 12 V – Spannungsquelle 6

6.5 Einsatz als USB-Ladegerät 6

6.6 Kompressor 6

6.6.1 Befüllen eines Reifens mit Autoventil / Schraderventil 6

6.6.2 Verwendung der Ventiladapter 7

6.7 Sicherung / Sicherung ersetzen 7

6.8 Spannungswandler 7

6.8.1 Anschließen eines Elektrogeräts an den Spannungswandler 7

6.8.2 Ersetzen der Sicherung 7

1. Wartung und Pflege 7

7.1 Wartung 7

7.2 Pflege 8

1. Hinweise zum Umweltschutz 8

2. Kontaktinformationen 8

WARNUNG

Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicherheitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum führen!

Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren Nachschlagen auf! Bei der Weitergabe des Produkts geben Sie auch diese Anleitung weiter.

Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!

1. Bestimmungsgemäßer Gebrauch

Das Power Pack dient als Starthilfe für Kraftfahrzeuge mit 12 V Bordspannungsnetz. Mit dem integrierten Kompressor können Autoreifen, Fahrradreifen, Bälle etc. aufgepumpt werden. Mit Hilfe des Spannungswandlers ist es möglich, einfache 230 V – Elektrogeräte (Glühlampen, Lötkolben etc., aber keine elektronischen Geräte) mit einer Leistung von bis zu 150 W zu betreiben. Das Gerät verfügt über zwei USB-Anschlüsse zum Aufladen der Akkus von Mobiltelefonen, Smartphones, Tabletcomputern, MP3-Playern und ähnlichen Geräten. Die 12 V – Steckdosen dienen zur Versorgung von Elektrokleingeräten mit einer Leistungsaufnahme von maximal 100 W.

Der eingebaute Bleiakku wird entweder mit dem Stecker-Ladegerät oder mit dem 12 V – Kfz-Ladekabel aufgeladen.

Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne erforderliches Fachwissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten.

Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbesondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

2. Lieferumfang

• Power Pack • Ventiladapter für Fahrradventile (Dunlop und Sclaverand)
• Stecker-Ladegerät • Ventiladapter für Bälle
• 12 V Kfz-Ladekabel - Ventiladapter für Freizeitartikel
• Gebrauchsanleitung • Sicherungen, 15 A

3. Spezifikationen

Akku-Nennspannung: 12 V Spannungswandler:

Akkukapazität: 17 Ah Spannung: 230 V

Starthilfestrom: 400 A (max. 900A) Dauerleistung: 150 W

Dimensionen: 290 x 310 x 220 [mm]

Kabellänge: 450 mm

Gewicht: 8,155 kg

Kompressor: max. 18 bar Steckerladegerät: 15 V, 500 mA

USB-Ausgang: 5 V, 1 A / 2, 1 A

4. Sicherheitshinweise

- Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.

- Kinder dürfen nicht mit dem Gerät spielen.

- Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses kann für Kinder zu einem gefährlichen Spielzeug werden!
Benutzen Sie dieses Produkt nur für die dafür vorgesehene Verwendung!
- Manipulieren oder zerlegen Sie das Gerät nicht!

- Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung angegeben sind, oder deren Verwendung durch den Hersteller empfohlen wird!

• Tragen Sie beim Umgang mit Bleiakkus stets eine Schutzbrille und Schutzkleidung.

- Bleiakkus enthalten aggressive ätzende Säuren. Vermeiden Sie Haut- und Augenkontakt mit Flüssigkeiten aus dem Bleiakku! Zerlegen Sie Bleiakkus niemals! Waschen Sie betroffene Hautpartien gründlich mit Wasser und Seife ab. Ist Säure ins Auge gelangt, spülen Sie dieses sofort für mindestens 10 Minuten unter fließendem, klarem, lauwarmem Wasser aus! Suchen Sie danach sofort einen Arzt auf!

- Ist Säure auf Ihre Kleidung gelangt, so waschen Sie diese sofort mit viel Wasser und Seife aus!

• Tragen Sie niemals Ringe, Halsketten, Uhren o.ä. beim Umgang mit Akkus oder Ladegeräten. Durch das kurzschließen der Akkukontakte besteht Verbrennungs- und Explosionsgefahr!
  •Das Power Pack ist nur vorgesehen für Starthilfe eines Kraftfahrzeugs mit eigenem Akku. Das Power Pack kann den Fahrzeugakku nicht ersetzten.

- Bewahren Sie die Polzangen immer in den dafür vorgesehenen Halterungen auf, damit es nicht zu Kurzschlüssen kommen kann, wenn das Power Pack nicht gebraucht wird.

- Versuchen Sie nicht, den Akku des Power Packs auszubauen und zu ersetzen. Sollte die Lebensdauer des Akkus einmal beendet sein, entsorgen Sie das gesamte Power Pack gem. den örtlichen Richtlinien.

- Laden Sie den Akku des Power Packs nicht mit einem beschädigten Ladegerät auf.

- Benutzen Sie nur das mitgelieferte Zubehör zum Aufladen des Power Packs.

- Versuchen Sie niemals eine Starthilfe bei eingefrorener Batterie durchzuführen, es besteht Explosionsgefahr.

- Beachten Sie immer folgende Reihenfolge beim Entfernen des Power Packs von der Batterie, es besteht Explosionsgefahr: Entfernen Sie zuerst die schwarze (-) Polzange, wickeln Sie das Kabel auf und befestigen Sie die Polzange an der dafür vorgesehenen Halterung. Danach entfernen Sie die rote (+) Polzange, wickeln Sie das Kabel auf und befestigen Sie die Polzange an der dafür vorgesehenen Halterung.

- Halten Sie die Lüftungsöffnung für den Spannungswandler auf der Rückseite des Gerätes immer frei. Der Spannungswandler kann sonst überhitzen und es besteht Brandgefahr.

5. Symbolerklärung

entspricht den EG-Richtlinen

gekennzeichnetes Elektroprodukt darf nicht in den Hausmüll geworfen werden

Geräte mit diesem Zeichen dürfen nur im Haus (trockene Umgebung) betrieben werden

Schutzisoliertes Gehäuse (Schutzklasse II).

Sicherung, hier: 1.0 A

Polarität des Ladesteckers

Gebrauchsan- leitung lesen

entspricht den An- forderungen des § 21 des: Produkt-sicherheits- gesetzes (ProdSG)

Kennzeichnung nach § 17 BattG: Der Endverbraucher ist gesetzlich verpflichtet, diese zwecks fachgerechter Entsorgung an den Händler oder einer entsprechenden Rücknahmestelle zurückzugeben.

6.Bedienungsanleitung

6.1 Übersicht

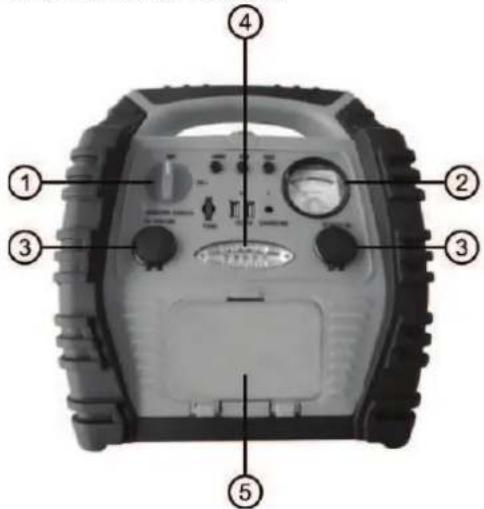

6.1.1 Übersicht Frontseite

Bild 1: Übersicht Frontseite

1 Schalter Starthilfe 8 Kontrolleuchte USB-Anschlüsse
2 Voltmeter (Ladezustand) 9 Schalter USB-Anschlüsse
3 12 V – Steckdose 10 Ladekontrolleuchte
4 LED-Leuchte 11 Kontrolltaster Ladezustand
5 Staufach für Luftschlauch 12 Sicherung
6 Kontrolleuchte Starthilfe 13 USB-Anschlüsse
7 Schalter LED-Leuchte 14 Ladebuchse

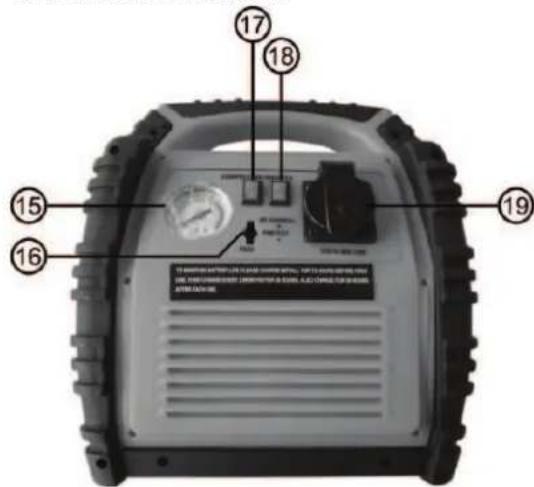

6.1.2 Übersicht Rückseite

Bild 2: Übersicht Rückseite

15 Manometer 19 230 V AC Steckdose
16 Sicherung für Spannungswandler 20 Warnleuchte Spannungswandler
17 Schalter Kompressor 21 Kontrolleuchte Spannungswandler
18 Schalter Spannungswandler

6.1.3 Übersicht Seite links/rechts

Bild 3: Übersicht Seite links/rechts

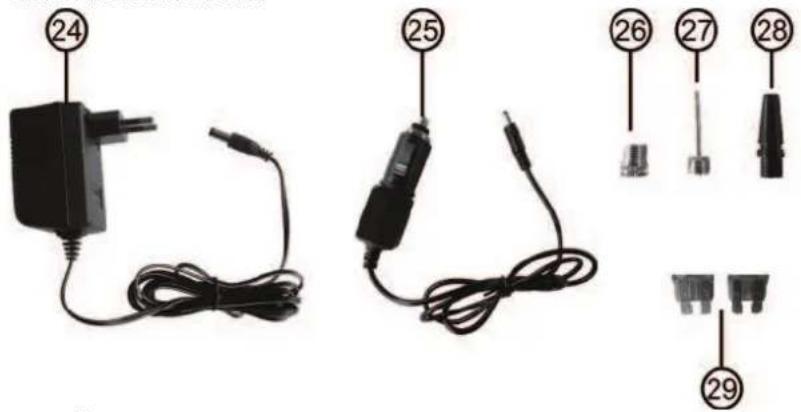

6.1.4 Übersicht Zubehör

Bild 4: Übersicht Zubehör

24 Steckerladegerät 27 Ventiladapter für Bälle

25 12V Kfz-Ladekabel 28 Ventiladapter für Freizeitartikel

26 Ventiladapter für Fahrradventile 29 Ersatzsicherungen, 15 A

(Dunlop und Sclaverand)

ACHTUNG: Vor der ersten Inbetriebnahme müssen die Sicherungen eingesetzt werden.

Auf der Frontseite, siehe Position 12 in der Übersicht.

Auf der Rückseite, siehe Position 16 in der Übersicht.

6.2 Aufladen des Power Packs:

Laden Sie das Power Pack nach dem Kauf, bzw. vor dem ersten Einsatz komplett, 72 Stunden, auf. Danach lassen Sie das Power Pack maximal 48 Stunden am Ladegerät angeschlossen. Drücken Sie den Kontrolltaster für den Ladezustand (Position 11 in der Übersicht). Wird auf dem Voltmeter für den Ladezustand (Position 2 in der Übersicht) ein Wert von 50% oder weniger angezeigt, gelber Bereich (Bild 5), muß das Powerpack aufgeladen werden. Liegt der Wert über 50%, grüner Bereich (Bild 6), ist das Powerpack einsatzbereit.

VCC 6 OF CHARGE 10 V 10.15 HV CHARGING H M S P0 PULTR

Bild 5: Batterie muß geladen werden Bild 6: Batterie vollgeladen

6.2.1 Aufladen mit dem Steckerladegerät:

Drehen Sie den Schalter für die Starthilfe (Position 1 in der Übersicht) in die Stellung „AUS/OFF“. Schalten Sie den Spannungswandler, den Kompressor und die Arbeitsleuchte aus. Stecken Sie den Hohlstecker des Stecker-Ladegeräts (Position 24 in der Übersicht) in die Ladebuchse des Power Packs (Position 14 in der Übersicht). Stecken Sie jetzt das Stecker-Ladegerät in die Steckdose. Die Ladekontrolleuchte (Position 10 in der Übersicht) leuchtet jetzt auf. Der Ladevorgang dauert bei völlig leerem Akku ca. 34 Stunden. Nach dem Ladevorgang ziehen Sie zuerst das Stecker-Ladegerät aus der Steckdose, danach ziehen Sie den Hohlstecker aus der Ladebuchse des Power Packs. Wenn Sie jetzt den Kontrolltaster für den Ladezustand (Position 11 in der Übersicht) drücken, zeigt das Voltmeter für den Ladezustand (Position 2 in der Übersicht) eine Spannung von ca. 13 V an.

Lassen Sie das Steckerladegerät nicht länger als 48 Stunden angeschlossen!

6.2.2 Aufladen mit dem 12 V Kfz-Ladekabel:

Drehen Sie den Schalter für die Starthilfe (Position 1 in der Übersicht) in die Stellung „AUS/OFF“. Schalten Sie den Spannungswandler, den Kompressor und die Arbeitsleuchte aus. Stecken Sie den Hohlstecker des 12 V Kfz - Ladekabels (Position 25 in der Übersicht) in die Ladebuchse des Power Packs (Position 4 in der Übersicht). Stecken Sie jetzt den 12 V – Stecker in die 12 V – Steckdose Ihres Fahrzeugs. Die Ladekontrolleuchte (Position 10 in der Übersicht) leuchtet jetzt auf. Der Ladevorgang dauert bei völlig leerem Akku ca. 12 Stunden. Nach dem Ladevorgang ziehen Sie zuerst den 12 V – Stecker aus der 12 V – Steckdose Ihres Fahrzeugs und danach den Hohlstecker aus der Ladebuchse des Power Packs. Wenn Sie jetzt den Kontrolltaster für den Ladezustand (Position 11 in der Übersicht) drücken, zeigt das Voltmeter für den Ladezustand (Position 2 in der Übersicht) eine Spannung von ca. 13 V an.

ACHTUNG: Laden Sie das Power Pack nur während der Fahrt, oder wenn der Motor läuft, sonst besteht die Gefahr, daß die Starterbatterie Ihres Fahrzeugs entladen wird.

6.3 Starthilfe:

Entfernen Sie alle an das Power Pack angeschlossenen Geräte, von den 12 V Ausgangsbuchsen (Position 3 in der Übersicht) und von der Steckdose (Position 19 in der Übersicht) des Spannungswandlers und von den USB Anschlüssen (Position 13 in der Übersicht).

Stellen Sie sicher, daß das Power Pack voll aufgeladen ist. Drücken Sie dazu den Kontrolltaster für den Ladezustand (Position 11 in der Übersicht). Wenn ein Ladezustand zwischen 50% und 100% angezeigt wird, ist das Power Pack einsatzbereit.

6.3.1 Anschließen des Powerpacks (Fahrzeuge mit negativer Masse):

Schalten Sie die Zündung und alle elektrischen Verbraucher (Radio, Beleuchtung, Heckscheibenheizung, Sitzheizung etc.) an Ihrem Fahrzeug aus. Ziehen Sie die Parkbremse an.

Drehen Sie den Schalter für Starthilfe (Position 1 in der Übersicht) in die Stellung „AUS/OFF“. Schließen Sie zuerst die rote (+) Polzange (Position 22 in der Übersicht) an den Pluspol Ihrer Fahrzeugbatterie an. Die schwarze (-) Polzange (Position 23 in der Übersicht) schließen Sie so weit wie möglich von der Batterie entfernt am Motorblock oder am Chassis (keine lackierten Teile) an. Ist das Power Pack richtig angeschlossen, leuchtet die Kontrolleuchte für die Starthilfe (Position 6 in der Übersicht) grün. Ist dies nicht der Fall, leuchtet die Kontrolleuchte rot und es ertönt ein Warnton. In diesem Fall kontrollieren Sie den Anschluß der Polzangen und korrigieren ihn. Drehen Sie jetzt den Schalter für Starthilfe in die Position „EIN/ON“.

6.3.2 Startversuch:

Starten Sie den Motor. Lassen Sie den Anlasser nicht länger als 6 Sekunden arbeiten. Der Akku des Power Packs ist für längere Startversuche nicht geeignet. Machen Sie zwischen zwei Startversuchen immer eine Pause von mindestens 5 min. Wenn der Motor nach mehreren Versuchen nicht anspringt, brechen Sie die Starthilfe ab und suchen die Ursachen für den Defekt.

6.3.3 Entfernen des Power Packs:

Drehen Sie den Schalter für Starthilfe in die Stellung „AUS/OFF“. Entfernen Sie zuerst die schwarze (-) Polzange, wickeln Sie das Kabel auf und befestigen Sie die Polzange an der dafür vorgesehenen Halterung. Danach entfernen Sie die rote (+) Polzange, wickeln Sie das Kabel auf und befestigen Sie die Polzange an der dafür vorgesehenen Halterung. Halten Sie diese Reihenfolge immer ein.

Laden Sie das Power Pack wieder auf.

6.4 Einsatz als 12 V – Spannungsquelle:

Das Power Pack kann als 12 V-Gleichspannungsquelle für viele Geräte, die mit 12 V-Gleichstrom und einem Zigarettenanzünder-Stecker betrieben werden, genutzt werden. Stecken Sie den Zigarettenanzünder-Stecker des zu betreibenden Gerätes in eine der 12 V-Ausgangsbuchsen (Position 3 in der Übersicht). Dabei sollte das zu betreibende Gerät nicht mehr als 10 A Strom benötigen.

6.5 Einsatz als USB-Ladegerät

Das Power Pack kann dank seiner beiden USB-Anschlüsse als Ladegerät für Mobiltelefone, Smartphones, Tabletcomputer, MP3-Player und ähnlichen Geräten genutzt werden. Um ein USB-Gerät aufzuladen verbinden Sie es zuerst mit dem zugehörigen Ladekabel (nicht im Lieferumfang). Stecken Sie den USB-Stecker des Ladekabels in einen der beiden USB-Anschlüsse (Position 13 in der Übersicht). Starten Sie den Ladevorgang, indem Sie die USB-Anschlüssen mit dem Schalter (Position 9 in der Übersicht) einschalten. Daß die USB-Anschlüsse eingeschaltet sind, erkennen Sie am Leuchten der Kontrolleuchte (Position 8 in der Übersicht).

6.6 Kompressor:

Um mit dem Kompressor arbeiten zu können, nehmen Sie zuerst den Luftschlauch aus dem Staufach (Position 5 in der Übersicht).

6.6.1 Befüllen eines Reifens mit Autoventil (Schraderventil)

Öffnen Sie die Verriegelung am Ventilanschluß

Bild 7 Bild 8 Bild 9

Setzen Sie den Ventilanschluß auf das Ventil

Verriegeln Sie den Ventilanschluß

Sie können jetzt den Reifen mit dem Kompressor befüllen

Zum Befüllen schalten Sie den Kompressor mit dem Schalter (Position 17 in der Übersicht) an.

Das Manometer (Position 15 in der Übersicht) dient dabei zur groben Überprüfung des Luftdrucks. Bei Erreichen des gewünschten Luftdrucks schalten Sie den Kompressor aus. Entfernen Sie den Ventilanschluß in umgekehrter Reihenfolge (Bilder 8 – 5).

Achten Sie beim Befüllen immer auf den korrekten Luftdruck (lesen Sie dazu in der Bedienungsanleitung Ihres Fahrzeugs nach). Der Kompressor kann einen Druck bis max. 18 bar liefern. Bei zu hohem Druck besteht Explosions- und Verletzungsgefahr.

Lassen Sie den Kompressor niemals länger als 10 min ununterbrochen arbeiten, es besteht Überhitzungsgefahr. Schalten Sie den Kompressor nach 10 min ab und lassen Sie ihn ganz abkühlen, bevor Sie ihn wieder in Betrieb nehmen. Lassen Sie den Kompressor niemals unbeaufsichtigt laufen.

Nach dem Befüllen eines Reifens kontrollieren Sie den Reifendruck noch einmal mit einem separaten Luftdruckprüfer (z. B. Tankstelle, Kfz-Werkstatt).

6.6.2 Verwendung der Ventiladapter:

26 Fahrradventiladapter (für Dunlop- und Sclaverand-Ventile)
27 Adapter für Bälle
28 Universaladapter für Freizeitartikel (aufblasbare Schwimmtiere etc.)

Bild 9: Ventiladapter

Fahrradventiladapter (für Dunlop- und Sclaverand-Ventile) (26):

Für Sclaverandventile: Lösen Sie die Rändelmutter des Ventilstößels und drücken Sie diesen einmal kurz herunter.

Schrauben Sie den Ventiladapter mit dem gerändelten Kranz nach unten auf das Fahrradventil.

Schließen Sie jetzt den Luftschlauch, wie auf den Bildern 6 – 9 gezeigt, an den Fahrradventiladapter an. Jetzt können Sie durch Einschalten des Kompressors den Fahrradreifen befüllen. Bei Erreichen des gewünschten Luftdrucks schalten Sie den Kompressor aus. Entfernen Sie den Ventilanschluß in umgekehrter Reihenfolge (Bilder 9 – 6). Schrauben Sie den Fahrradventiladapter vom Fahrradventil ab.

Für Sclaverandventile: Ziehen Sie die Rändelmutter des Ventilstößels wieder fest.

Adapter für Bälle (27):

Öffnen Sie die Verriegelung des Ventilanschlusses (Bild 6). Setzen Sie den Adapter für Bälle in den Ventilanschluß ein. Verriegeln Sie den Ventilanschluß (Bild 7). Setzen Sie den Adapter in das Ventil des Balls ein. Jetzt können Sie durch Einschalten des Kompressors den Ball befüllen. Bei Erreichen des gewünschten Luftdrucks schalten Sie den Kompressor aus. Entfernen Sie den Adapter aus dem Ventilanschluß, indem Sie in umgekehrter Reihenfolge, wie oben beschrieben, vorgehen.

Universaladapter für Freizeitartikel (28):

Öffnen Sie die Verriegelung des Ventilanschlusses (Bild 6). Setzen Sie den Universaladapter in den Ventilanschluß ein. Verriegeln Sie den Ventilanschluß (Bild 7). Setzen Sie den Universaladapter in den Füllanschluß Ihres Freizeitartikels ein. Je nach Ausführung, kann es sein, daß der Universaladapter während des Füllvorgangs festgehalten werden muß. Jetzt können Sie durch Einschalten des Kompressors den Füllvorgang starten. Bei Erreichen des gewünschten Luftdrucks schalten Sie den Kompressor aus. Entfernen Sie den Adapter aus dem Ventilanschluß, indem Sie in umgekehrter Reihenfolge, wie oben beschrieben, vorgehen.

6.7 Sicherung / Sicherung ersetzen

Der Kompressor, die 12 V – Ausgangsbuchsen, die USB-Anschlüsse und die Arbeitsleuchte sind über eine gemeinsame 15 A – Sicherung (Position 12 in der Übersicht) abgesichert. Sollte diese Sicherung einmal ausgelöst haben, schalten Sie den Kompressor und die Arbeitsleuchte aus. Entfernen Sie alle an die 12 V – Ausgangsbuchsen und an die USB-Anschlüsse angeschlossenen Geräte. Ziehen Sie die defekte Sicherung aus ihrer Halterung. Ersetzen Sie die defekte Sicherung nur durch eine Gleichwertige, hier Flachsicherung 15 A.

6.8 Spannungswandler

Die Dauerleistung des Spannungswandlers beträgt 150 W. Achten Sie beim Anschluß eines Elektrogerätes an den Spannungswandler darauf, daß die Spitzenleistung dieses Gerätes die Dauerleistung des Spannungswandlers von 150 W nicht übersteigt.

6.8.1 Anschließen eines Elektrogerätes an den Spannungswandler

Schalten Sie den Spannungswandler mit dem Schalter (Position 18 in der Übersicht) aus, bevor Sie ein Elektrogerät anschließen. Schalten Sie das anzuschließende Elektrogerät aus, bevor Sie es an den Spannungswandler anschließen. Stecken Sie den Stecker des Elektrogerätes in die Steckdose (Position 19 in der Übersicht) des Spannungswandlers. Schalten Sie den Spannungswandler mit dem Schalter ein. Die Kontrolleuchte (Position 21 in der Übersicht) des Spannungswandlers leuchtet grün und der Lüfter läuft an. Jetzt können Sie das angeschlossene Gerät in Betrieb nehmen.

Wenn die rote Warnleuchte (Position 20 in der Übersicht) des Spannungswandlers aufleuchtet, ist die Batterieleistung des Power Packs zu gering um ein Elektrogerät am Spannungswandler zu betreiben. Schalten Sie in diesem Fall den Spannungswandler, das Elektrogerät und alle anderen Funktionen des Power Packs aus. Ziehen Sie den Stecker aus der Steckdose. Laden Sie das Power Pack auf.

Betreiben Sie niemals den Spannungswandler während das Power Pack aufgeladen wird.

6.8.2 Ersetzen der Sicherung

Der Spannungswandler besitzt zu seinem Schutz eine Sicherung (Position 16 in der Übersicht). Diese Sicherung löst aus, wenn das angeschlossene Elektrogerät einen zu hohen Strom vom Spannungswandler abfordert. Sollte diese Sicherung einmal ausgelöst haben, schalten Sie zuerst das angeschlossene Gerät und danach den Spannungswandler aus. Ziehen Sie den Stecker des Geräts aus der Steckdose des Spannungswandlers. Ersetzen Sie die defekte Sicherung nur durch eine Gleichwertige, hier Flachsicherung 15 A.

7. Wartung und Pflege

7.1 Wartung: Lagern Sie das Power Pack an einem trockenen, frostfreien Ort. Wird das Power Pack längere Zeit nicht benutzt, laden Sie es im Winter alle 2 Monate und im Sommer jeden Monat auf.

7.2 Pflege:

Schalten Sie das Power Pack vor einer Reinigung aus. Reinigen Sie das Gehäuse des Power Packs mit einem weichen trockenen Tuch. Verwenden Sie keine scharfen oder lösemittelhaltigen Reiniger. Lassen Sie niemals Flüssigkeiten in das Innere des Gehäuses gelangen.

8. Hinweise zum Umweltschutz

Entsorgen Sie Elektrogeräte nicht mit dem Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elektro- und Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung

Sie sind gesetzlich verpflichtet, Batterien und Akkus zurückzugeben. Sie können diese nach Gebrauch uns, einer kommunalen Sammelstelle oder auch einem Händler vor Ort zurückgeben. Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol (Cd, Hg oder Pb) des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls versehen.

9. Kontaktinformationen

EAL GmbH

Otto-Hausmann-Ring 107

42115 Wuppertal

Deutschland

Telefon: [phone] Telefax: [phone]

Internet: www.eal-vertrieb.com E-Mail: [e-mail]

Otto-Hausmann-Ring 107

42115 Wuppertal

Germany

Telephone: [phone] Fax: [phone]

Internet: www.eal-vertrieb.com Email: [e-mail]
