BESTIMMUNGSGEMÄSSER GEBRAUCH

Das APA Lithium Powerpack mit Starthilfe 600A gehört zur Familie der zukunftsweisenden mobilen Starthilfegeräte mit Lithium-Ionen Akkumulator der Firma EAL GmbH. Das mobile Starthilfegerät ermöglicht es Ihnen Ihr Fahrzeug im Bedarfsfall, bei schwacher oder leerer Fahrzeugbatterie, selbst wieder in Gang zu bringen – durch die automatische Aufheiz-Funktion PRE-HEAT sogar bei sehr kalten Umgebungsbedingungen. Zusätzlich befinden sich am Gerät 2 USB-Anschlüsse mit deren Hilfe Sie zum Beispiel den Akku Ihres Mobiltelefons oder Ihres Navigationssystems aufladen können. Eine Ultra-Bright LED-Leuchte erleichtert Ihnen den Starthilfevorgang bei Dunkelheit oder dient als Warnleuchte im Blink-Modus. Mit einer Akkuladung können Sie je nach Zustand Ihrer Batterie und je nach Fahrzeug bis zu 10 Starthilfevorgänge durchführen.

Permanente Qualitätskontrolle stellt sicher, daß Sie ein hochwertiges Produkt erhalten, das Ihnen hohe Zuverlässigkeit und Funktionalität bietet.

Bitte lesen Sie die Bedienungsanleitung sorgfältig durch und befolgen Sie insbesondere die Sicherheitshinweise. Das Nichtbefolgen der Sicherheits- und Bedienungshinweise kann schwerwiegende Unfälle an Sachgegenständen und Personen zur Folge haben.

WICHTIGE SICHERHEITSHINWEISE

Wenn Sie mit dem Umgang am elektrischen System Ihres Fahrzeugs nicht vertraut sind oder Sie sich nicht zutrauen den Starthilfevorgang selbständig durchzuführen, sollten Sie das Gerät nicht in Betrieb nehmen. Ziehen Sie stattdessen professionelle Hilfe zu Rate, fragen Sie Ihren Fahrzeughersteller oder beauftragen Sie einen Pannenservice.

Lesen Sie die Bedienungsanleitung Ihres Fahrzeugs!

Bei einigen Fahrzeugtypen sind möglicherweise besondere Vorkehrungen notwendig, bevor dem Fahrzeug Starthilfe gegeben werden kann (z.B. Sicherungen, die entfernt werden müssen oder bestimmte Sicherheitsvorkehrungen, die getroffen werden müssen). Bei manchen Fahrzeugtypen befindet sich die Batterie im Kofferraum. Bei solchen Fahrzeugen finden Sie oftmals spezielle Starthilfe-Anschlüsse im Motorraum vor.

Dieses Starthilfe-System ist nur für den Betrieb an 12V Systemen vorgesehen. Versuchen Sie UNTER KEINEN UMSTÄNDEN das Gerät an 6V, 24V oder zu einem anderen als dem vorgesehenen Zweck zu benutzen. Das Nichtbefolgen dieser Anweisung kann schwerwiegende Unfälle an Gegenständen und Personen zur Folge haben.

Berühren oder Verbinden Sie niemals die rote und die schwarze Anschlußklemme miteinander. Dies könnte gefährliche Funkenbildung, elektrische Blitze (Überschläge) oder sogar Explosionen verursachen.

Benutzen Sie das Gerät nur in trockener Umgebung und halten Sie es stets trocken und sauber. Benutzen Sie es nicht in der Nähe von offenem Licht oder in explosiver Umgebung (wie zum Beispiel in der Nähe brennbarer Gase und Flüssigkeiten oder feinem Staub). Beendigen Sie umgehend jegliche Benutzung, wenn abnormes Verhalten auftritt (Überhitzung, Austreten von Rauch oder Flüssigkeit)

WARTUNG UND REPARATUR

Versuchen Sie nicht das Gerät zu öffnen. Das Gerät ist wartungsfrei. Modifikations- oder Reparaturversuche haben ein Erlöschen der Garantie und Haftung zur Folge.

ACHTUNG: Legen Sie nach jedem erfolglosen Starthilfe-Versuch eine Pause von mindestens 1 Minute ein, um ein Überhitzen des Geräts zu vermeiden.

LIEFERUMFANG

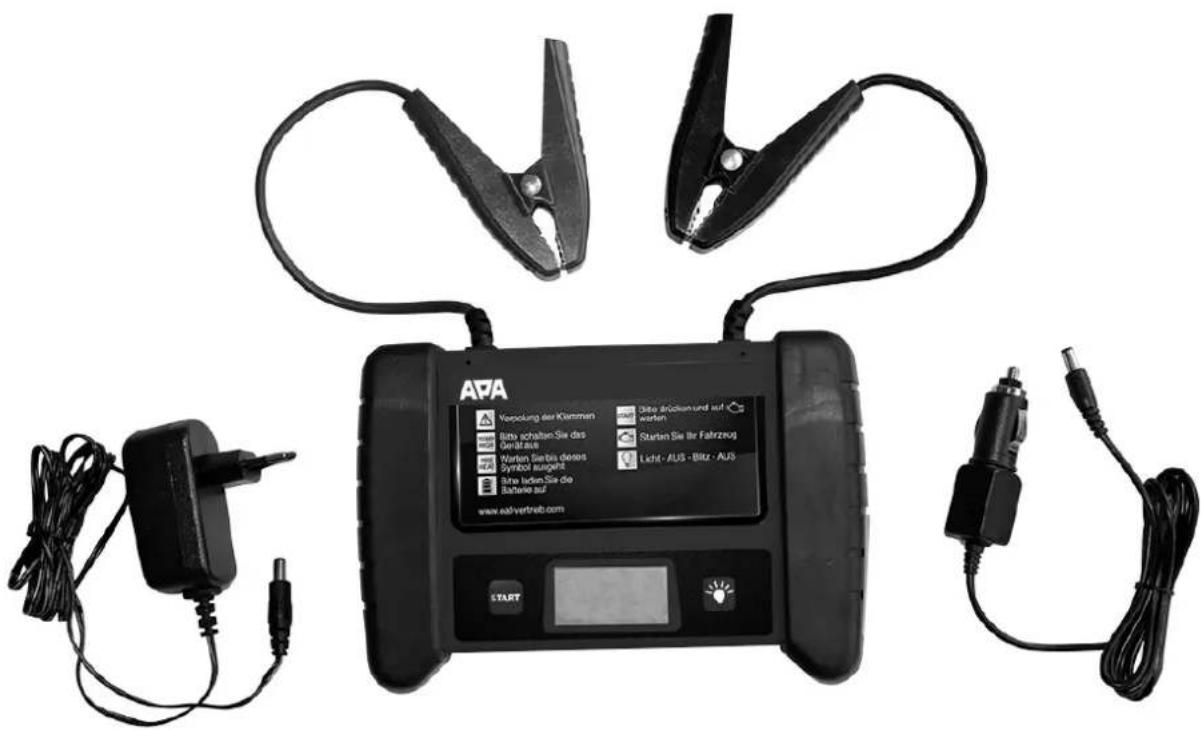

• Mobile Starthilfe 600A
• 230 V AC Lade-Adapter
• 12 V DC Lade-Adapter für 12 V Kfz-Steckdose

BEDIENUNG

APA Verpolung der Klemmen Birte schalten Sie das Gertät aus Warten Sie bis dieses Symbol ausgeht Birte laden Sie die Batterie auf www.eal-vertrieb.com 1 2 3 START

8 4 5 6 7

9 10 PRE HEAT 88.8 V TEMP HIGH 11 12 13 14 15

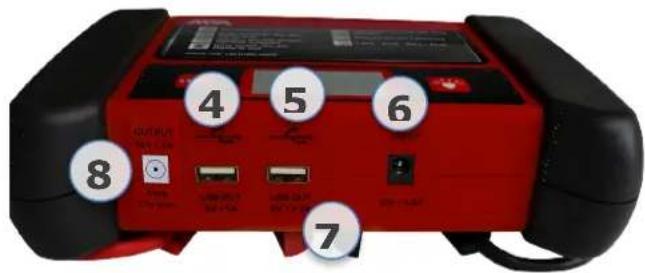

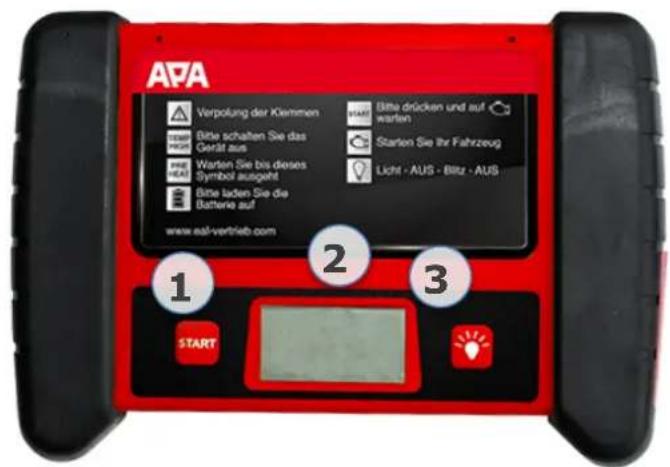

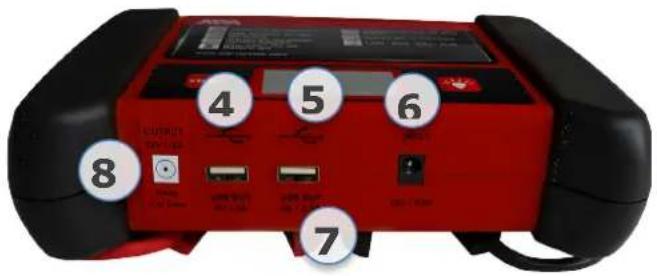

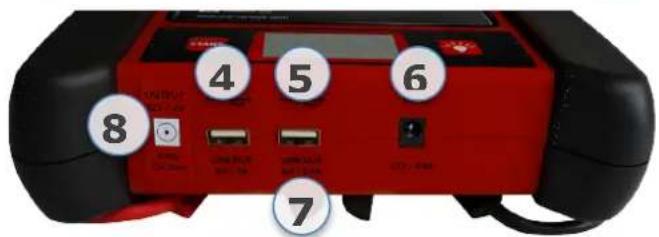

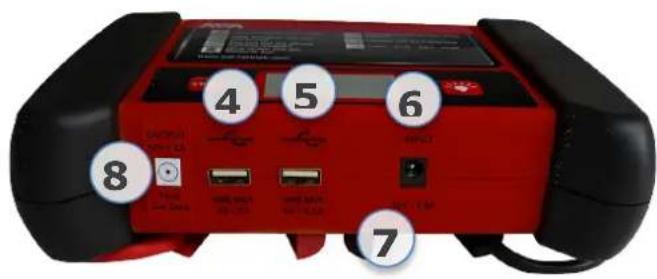

1 START-Taste
4 USB Ausgang 1 A
7 Batterieklemmen
10 Batteriespannung (intern)
13 Aufwärmen (PRE-HEAT)

2 LCD Display (8-14)
5 USB Ausgang 2,1 A
8 12V Ausgang (OUTPUT)
11 Kapazitätsanzeige
14 Kfz-Batteriespannung

3 LED-LICHT Modus
6 12V Eingang (INPUT)
9 ACHTUNG
12 BEREITSCHAFT
15 Überhitzung

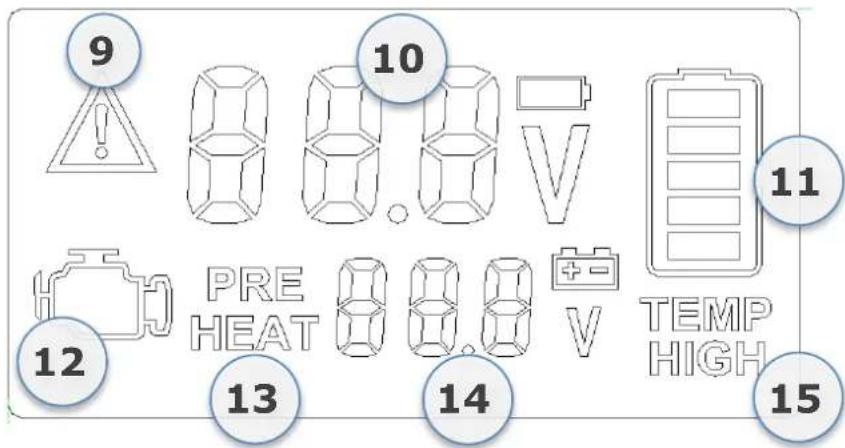

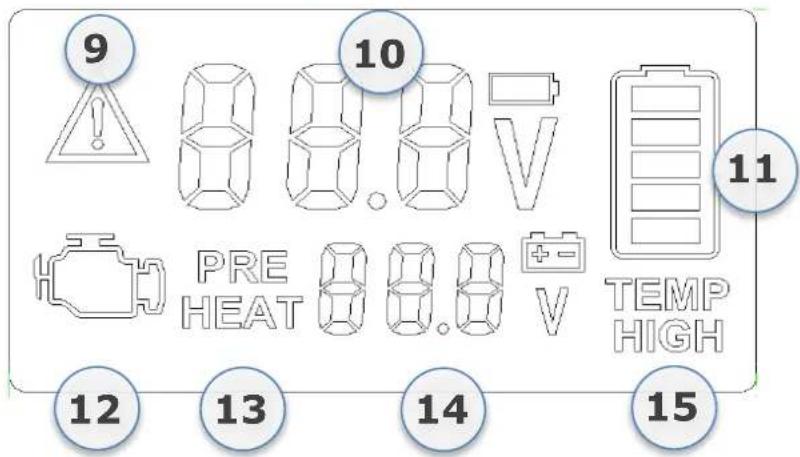

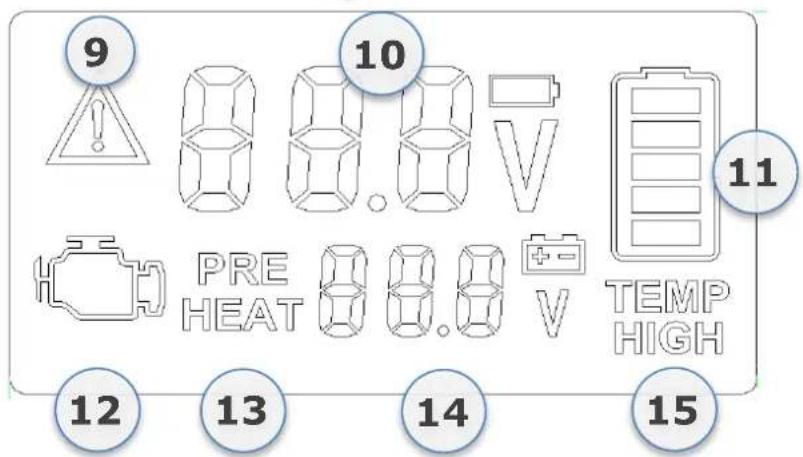

LCD DISPLAY

ACHTUNG (8): Dieses Symbol leuchtet bei schwerwiegenden Fehlern, Kurzschluß oder Verpolung auf. Trennen Sie sofort die Verbindungen, schalten Sie das Gerät aus und prüfen Sie alles genau.

Batteriespannung (intern) (9)

Zeigt die Spannung der internen Batterie des Starthilfegeräts an.

Kapazitätsanzeige (10)

Symbolisiert die Kapazität der internen Batterie des Starthilfe-Geräts. Um einem Fahrzeug Starthilfe geben zu können sollte die Anzeige mindestens 3 Ladebalken anzeigen (12,8 Volt). Während des Ladens bauen sich die Ladebalken von unten nach oben auf. Eine blinkende Anzeige signalisiert eine leere Batterie und ein erforderliches Aufladen.

BEREITSCHAFT (11)

Das Erscheinen dieses Symbols signalisiert die Betriebsbereitschaft. Sie können Ihr Fahrzeug jetzt starten.

Aufwärmen (PRE-HEAT) (12)

Bei niedrigen Umgebungstemperaturen unter 0°C (32°F) ist ein automatisches Erwärmen des Starthilfe-Geräts erforderlich (Heizdauer bis zu 5 Minuten). HINWEIS: Bei Temperaturen unter -20°C (-4°F) ist die PRE-HEAT Funktion nicht ausreichend, um das Gerät auf die notwendige Betriebstemperatur zu bringen.

Fahrzeugbatteriespannung (13)

Zeigt die Batteriespannung Ihres Fahrzeugs an. Verwechseln Sie diese Anzeige nicht mit der Batteriespannung des Starthilfe-Geräts (9).

Überhitzung (14)

Das Gerät ist überhitzt. Schalten Sie das Gerät aus und lassen Sie es abkühlen. Eine Überhitzung kann erfolgen, wenn das Gerät bei hohen Außentemperaturen (> 65 °C bzw. 149 °F) oder mehrfach in kurzem Abstand benutzt wird.

LADEN DER INTERNEN BATTERIE

Vor der ersten Inbetriebnahme: Das Gerät wird teilgeladen ausgeliefert. Nach Ihrem Kauf bzw. vor der ersten Benutzung laden Sie bitte das Gerät vollständig auf. Benutzen Sie ausschließlich die mitgelieferten Ladegeräte.

Batterie-Lebensdauer

Laden Sie die Batterie des Starthilfegeräts nach jeder Benutzung auf - dies wird die Lebensdauer Ihrer Batterie verlängern. Permanentes Laden und häufige vollständige Entladung gilt es zu vermeiden, da dies die Lebensdauer Ihrer Batterie verkürzt.

HINWEIS: Der POWER-Schalter (6) muß auf ON stehen, damit der Ladevorgang möglich ist.

Schalten Sie den POWER-Schalter (6) auf ON. Verbinden Sie das mitgelieferte Ladegerät mit dem 12V Eingang INPUT (5) des Geräts. Die Balken (10) an der rechten Seite des LCD Displays (2) zeigen den Ladezustand der internen Batterie. Während der Dauer des Ladevorgangs (bis zu 10 Stunden) bauen sich die Ladebalken von unten nach oben auf.

LED LEUCHTE / SIGNAL-LEUCHTE

Die eingebaute Ultra-Bright LED-Leuchte erleichtert Ihnen den Starthilfevorgang bei Dunkelheit oder dient als Warnleuchte im Blink-Modus (bis zu 120 Sunden Leuchtdauer).

• Schalten Sie den POWER-Schalter auf ON (6)
- Drücken Sie die LED-LICHT-Taste (3) um zwischen den Licht-Modi zu wechseln:
LICHT AN - BLINKEN - AUS

USB-ANSCHLÜSSE

ACHTUNG: Benutzen Sie die USB-Anschlüsse nicht während eines Starthilfe-Vorgangs!

Am Gerät befinden sich zusätzlich zwei 5 Volt USB-Anschlüsse mit deren Hilfe Sie zum Beispiel den Akku Ihres Mobiltelefons oder Ihres Navigationssystems aufladen können.

Der erste USB Anschluß liefert bis zu 1 A Strom (5 Watt)

Der zweite USB Anschluß liefert bis zu 2,1 A Strom (10,5 Watt)

STARTHILFE

HINWEIS: Lesen Sie die Bedienungsanleitung Ihres Fahrzeugs! Bei einigen Fahrzeugen sind möglicherweise besondere Maßnahmen notwendig, bevor dem Fahrzeug Starthilfe gegeben werden darf (z.B. Sicherungen, die entfernt werden müssen oder bestimmte Sicherheitsvorkehrungen). Bei manchen Fahrzeugen befindet sich die Batterie im Kofferraum, dafür finden Sie oftmals spezielle Starthilfe-Anschlüsse im Motorraum vor.

1. Vorbereitung: Entfernen Sie etwaigen Rost bzw. Oxid-Schichten oder Schmutz von den Batterieklemmen bzw. Batteriepolen
2. Prüfen Sie ob die interne Batterie genügend Kapazität (10) hat (mehr als 3 Ladebalken bzw. 12.8 Volt)

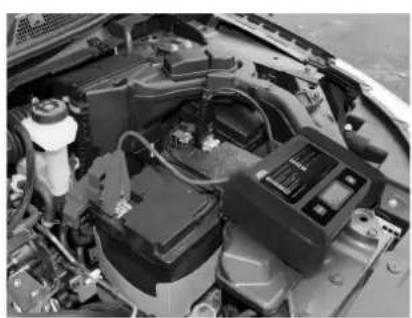

3. Verbinden Sie die rote Anschlußklemme (+) mit dem Plus-Pol (+) Ihrer Batterie
4. Verbinden Sie die schwarze Anschlußklemme (-) mit dem Minus-Pol (-) Ihrer Fahrzeugbatterie bzw. der Fahrzeugmasse (GND)
5. Beobachten Sie, ob das ACHTUNG (8)- Symbol aufleuchtet. Falls kein Fehler angezeigt wird, drücken Sie jetzt die START-Taste (bei jedem Startvorgang erneut notwendig) und warten Sie bis das Gerät BEREITSCHAFT (11) signalisiert.
6. Starten Sie jetzt Ihr Fahrzeug. Falls der Startvorgang scheiterte, prüfen Sie alle Verbindungen und wiederholen Sie den Vorgang.
7. Schalten Sie das Gerät aus (POWER-Schalter (6) auf OFF) und trennen Sie zuerst die schwarze und dann die rote Kabelverbindung. (Aus Sicherheitsgründen wird durch das Entfernen der Klemmen das Gerät ebenfalls abgeschaltet.)

GEFAHR ! - EXPERTEN-MODUS

(Nur mit erhöhter Vorsicht von Fachkräften zu benutzen!)

Ist die Fahrzeugbatterie vollständig entladen (Spannung unter 3V) kann das Gerät die Batterie nicht identifizieren und das Fahrzeug nicht Fremdstarten. Durch Drücken der START-Taste für 5 Sekunden (Ablauf eines Countdowns) und daraufhin nochmaliges Drücken der START-Taste, kann für diesem Fall der EXPERTEN-MODUS aktiviert werden: Das Gerät verhält sich nun wie ein Li-Ionen-Akku und es liegen direkt 12V bei max. 300A an den Klemmen an (für Starthilfe)

ACHTUNG: DER KURZSCHLUSS-SCHUTZ UND DAS AUTOMATISCHE ABSCHALTEN BEIM TRENNEN DER VERBINDUNG WIRD HIERDURCH DEAKTIVIERT!

WARTUNG UND REINIGUNG

Nach Gebrauch lagern Sie bitte das Gerät vollständig aufgeladen an einem trockenen und gut belüfteten Ort, außerhalb der Reichweite von Kindern. Falls das Gerät nicht in ständiger Benutzung ist, sollte der POWER Schalter (6) auf OFF stehen. Laden Sie das Gerät, mittels dem beilegendem Lade-Adapter, regelmäßig, aber spätestens alle 6-8 Monate auf, um es betriebsbereit zu halten und eine hohe Batterielebensdauer zu gewährleisten. Lagern Sie das Gerät entsprechend den empfohlenen Umgebungsbedingungen (0 °C – 45 °C) und schützen Sie es vor Feuchtigkeit, direkter Sonneneinstrahlung, Hitze und Verschmutzung. Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch.

TECHNISCHE SPEZIFIKATION

12V Ladegerät für LI600A	12V DC, max. 0,8A
Mobile Starthilfe LI600A
Anwendungsbereich: Hinweis: Dies ist nur ein Richtwert, die tatsächliche Leistung des Gerätes ist abhängig vom Typ und Hersteller des Fahrzeuges, dem Alter und dem Zustand der Batterie und der Umgebungstemperatur.	geeignet für Motoren bis 3000 ccm Hubraum
Max. Dauerstrom / Spitzenstrom	300A / 600A
Batterie Typ	LiFePo4 – Lithium-Eisen-Phosphat4 Stück x 3000mAh
USB-Ausgänge	5V DC, 1A5V DC, 2.1A
Eingebaute LED (Blitz-)Leuchte	Ultra-Bright, 3 LED Modes
Einschalt-Temperatur für Automatisches Aufwärmen (PRE-HEAT)	< 0°C (< 32°F)
DC Ausgang:	12V / 2A
Schutzeinrichtungen	Überhitzungsschutz, Überladungsschutz, Kurzschluß, Verpolungsschutz
Zulässige Luftfeuchtigkeit	20%~90%
zulässiger Umgebungstemperatur-bereich während der Benutzung	-20 bis +50 °C (-4 bis +122 °F)
Zulässiger Lagerungs-Temperaturbereich	0 bis +50°C (32 bis +122 °F)

Dieses Produkt darf in den Ländern der EU betrieben werden.

Unbrauchbare oder defekte elektronische Produkte dürfen nicht mit dem Hausmüll entsorgt worden. Bitte entsorgen Sie diese Geräte an den dafür vorgesehenen Entsorgungsstellen oder fragen Sie Ihren Fachhändler.

KONTAKTINFORMATIONEN

EAL GmbH

Otto-Hausmann-Ring 107

42115 Wuppertal

Deutschland

Telefon: [phone]

Telefax: [phone]

Internet: www.eal-vertrieb.de

E-Mail: [e-mail]

GB

LITHIUM JUMP STARTER 600A

Art.Nr. 16558

APA Verpölung der Klemmen Bitte schalten Sie das Gerauf aus Warten Sie bis dieses Symbol ausgehlt Bitte laden Sie die Bathene auf www.eal-vertrieb.com 1 2 3 START

4 5 6 7 8 OUTPUT 100% 1.2% 100% 1.2% 100% 1.2% 100% 1.2% 100% 1.2% 100% 1.2% 100% 1.2% 100% 1.2% 100% 1.2% 100% 1.2% 100% 1.2% 100% 1.2% 99% 1.2% 99% 1.2% 99% 1.2% 99% 1.2% 99% 1.2% 99% 1.2% 99% 1.2% 99% 1.2% 99% 1.2% 99% 1.2% 99% 1.2% 99% 1.2% 99% 1,2% 99% 1,2% 99% 1,2% 99% 1,2% 99% 1,2% 99% 1,2% 99% 1,2% 99% 1,2% 99% 1,2% 99% 1,2% 99% 1,2% 99% 1,2% 99% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1, 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98% 1,2% 98%

9 10 11 PRE HEAT 12 13 14 TEMP HIGH 15

APA Verpolung der Klemmen Bitte schalten Sie das Geraß aus Warten Sie bis diesen Symbol ausgeht Bitte laden Sie die Batterie auf www.eal-vertrieb.com 1 2 3 START

OUTPUT SIN-1/2024 8 4 5 6 7 USSR 3.000 USSR 3.000 USSR 3.000 USSR 3.000 USSR 3.000 USSR 3.000 USSR 3.000 USSR 3.000 USSR 3.000 USSR 3.000 USSR 3.00

1 Touche START

4 Sorties USB 1 A

7 Pinces de raccordement

APA Verpaltung der Klemmen Birte schalten Sie das Geraß aus Warten Sie bis dieses Symbol ausgehlt Birte laden Sie die Batterie auf www.ess-vertrieb.com 1 2 3 START

4 5 6 7 8 9 10

9 88.0V 10 PRE HEAT 88.0 V TEMP HIGH 11 12 13 14 15

1 START-Taste

4

7 aansluitklemmen

10 Interne Voltage Accu

13 Vóór-verwarming)

2 LCD display (8-14)

5 USB poorten 2,1 A

8 12V OUTPUT

11 accucapaciteit
