GEBRUIKSAANWIJZING 21058 APA

Gebruiksaanwijzing 14

① Cod. art. 21058

Chiave dinamometrica TÜV GS

Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veiligheidsvoorschriften in acht!

Het niet-naleven hiervan kan letsel, schade aan het product of aan uw eigendom veroorzaken!

Bewaar de oorspronkelijke verpakking, het aankoopbewijs en deze gebruiksaanwijzing om later te kunnen raadplegen! Geef bij doorgeven van het product eveneens deze gebruiksaanwijzing door.

Controleer voor de ingebruikname eerst de inhoud van de verpakking op beschadigingen en volledigheid!

De momentsleutel wordt gebruikt om bouten en moeren vast te zetten met een vooraf ingestelde kracht. Gebruik de momentsleutel uitsluitend voor het vastdraaien van schroefverbindingen, maar nooit voor het losdraaien. Daarvoor is het apparaat niet geschikt.

Dit apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vermogens of personen zonder de vereiste deskundigheid. Kinderen moeten uit de buurt van het apparaat worden gehouden.

Het apparaat is niet bedoeld voor bedrijfsmatig gebruik.

Tot het reglementair gebruik behoort ook het in acht nemen van alle informatie in deze gebruiksaanwijzing, in het bijzonder van de veiligheidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële schade of persoonlijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-reglementair gebruik.

2. LEVERINGSOMVANG

1 x momentsleutel, 1 x verlengstuk, 125 mm

1 x copsleutel 17/19 mm 1 x opbergkoff er

1 x copsleutel 21/23 mm 1 x gebruiksaanwijzing

3. SPECIFICATIES

Aandrijving: 12,7 mm 12 " Lengte: ca. 450 mm

4. VEILIGHEIDSINSTRUCTIES

• Deze waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen. Neem deze te allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat het gevolg zijn.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd.
• Laat het verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden!
• Gebruik dit product uitsluitend voor het beoogde doel!
• Manipuleer of demonteer het apparaat niet!
• Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaanwijzing staan vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen!

5. GEBRUIKSAANWIJZING

Overzicht

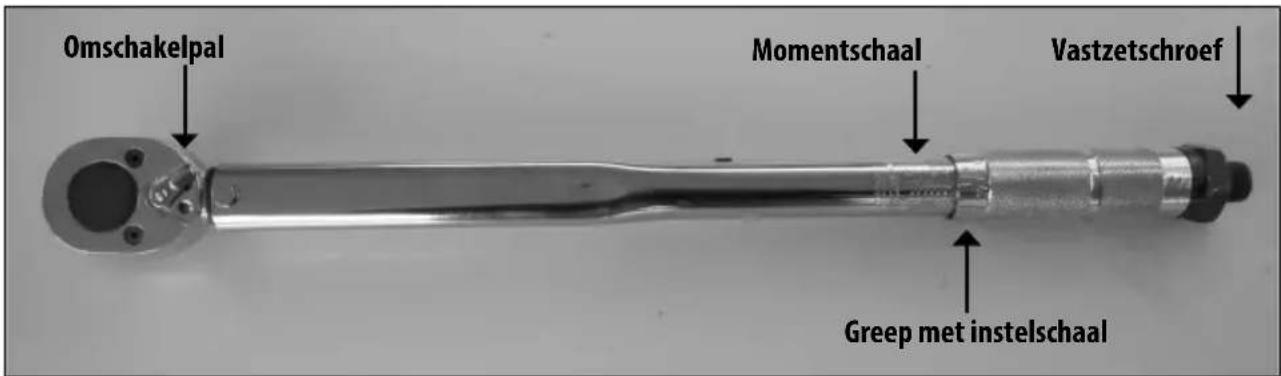

Omschakelpal Momentschaal Vastzetschroef Greep met instelschaal

Afb. 1: Overzicht

De draairichting instellen:

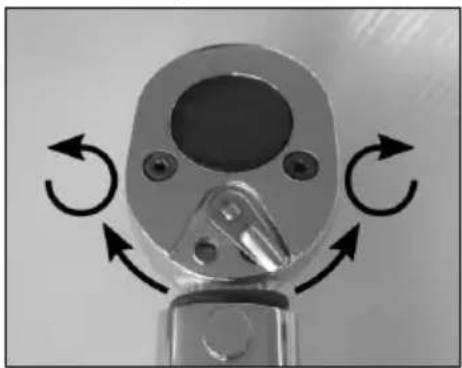

Afb. 2: De draairichting instellen

U kunt de draairichting instellen met de omschakelpal op de kop van de momentsleutel. Met de pal in de rechterpositie kunnen schroeven met de klok mee worden vastgedraaid. Met de pal in de linkerpositie is de draairichting tegen de klok in.

Het aanhaalmoment instellen in Nm:

Ontgrendel de greep door de vastzetschroef tegen de klok in te draaien. Houd de momentsleutel zodanig in uw hand dat u de momentschaal kunt zien. Door aan de greep te draaien, kunt u nu het gewenste aanhaalmoment instellen. De schaal op de as van de sleutel geeft het aanhaalmoment in Newton-meter weer (afb. 3). Gebruik de instelschaal op de handgreep voor een nauwkeurige instelling (afb. 4).

Draai de vastzetschroef weer vast door hem met de klok mee te draaien om de greep te blokkeren tegen verdraaien. Dit voorkomt een wijziging van de instelling van het aanhaalmoment tijdens het werk.

Voorbeeld: Een aanhaalmoment instellen

80 60 70 50 30 0

80 70 50 6

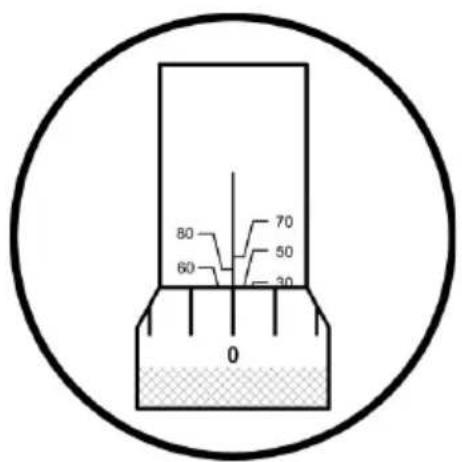

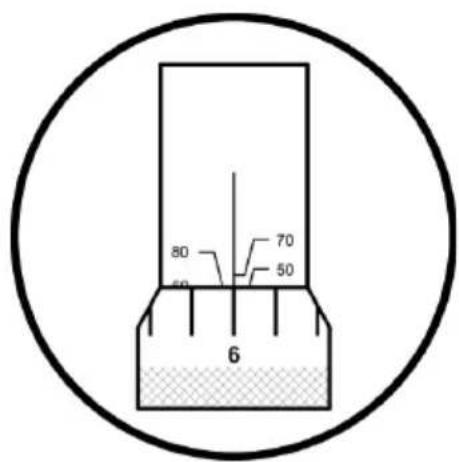

Afb. 3: Voorbeeldinstelling 50 Nm Afb 4: Voorbeeldinstelling 56 Nm

Een bout/moer vastdraaien met ingesteld aanhaalmoment:

Let op:

Gebruik geen kogel- of cardangewrichten en vermijd het gebruik van lange verlengstukken om de ingestelde waar- de niet te verstoren.

Plaats het benodigde gereedschap op het aandrijfvierkant van de momentsleutel. Plaats het gereedschap op de bout of moer. Draai gelijkmatig maar niet schokkerig aan totdat u een klik hoort en voelt.

Let op:

Beëindig het aanhaalproces onmiddellijk na de "klik", vooral bij kleine aanhaalmomenten.

Let op:

Ontspan het ontgrendelingsmechanisme van de momentsleutel nadat het werk is voltooid. Om dit te doen, draait u de greep terug tot voorbij het kleinst mogelijke instelbare aanhaalmoment.

6. ONDERHOUD EN VERZORGINH

• Bewaar de momentsleutel uitsluitend in ontspannen toestand.
• Bewaar de momentsleutel in de bijbehorende koff er op een droge plaats.
• Vóór het volgende gebruik draait u de momentsleutel verschillende keren los met een klein aanhaalmoment om voldoende smering van het mechanisme te waarborgen.
• Reinig de momentsleutel uitsluitend met een droge doek. Laat nooit vloeistoff en in de momentsleutel binnendringen.

7. INFORMATIE OVER DE BESCHERMING VAN HET MILIEU

Lever dit product aan het einde van de levensduur in bij een openbare/gemeentelijke inzamelplaats of deponeer het in een bak voor recyclebaar materiaal.

De materialen kunnen worden gerecycled. Door recycling of andere vormen van hergebruik van oude producten levert u een belangrijke bijdrage aan de bescherming van ons milieu!

8. CONTACTINFORMATIE

EAL GmbH
