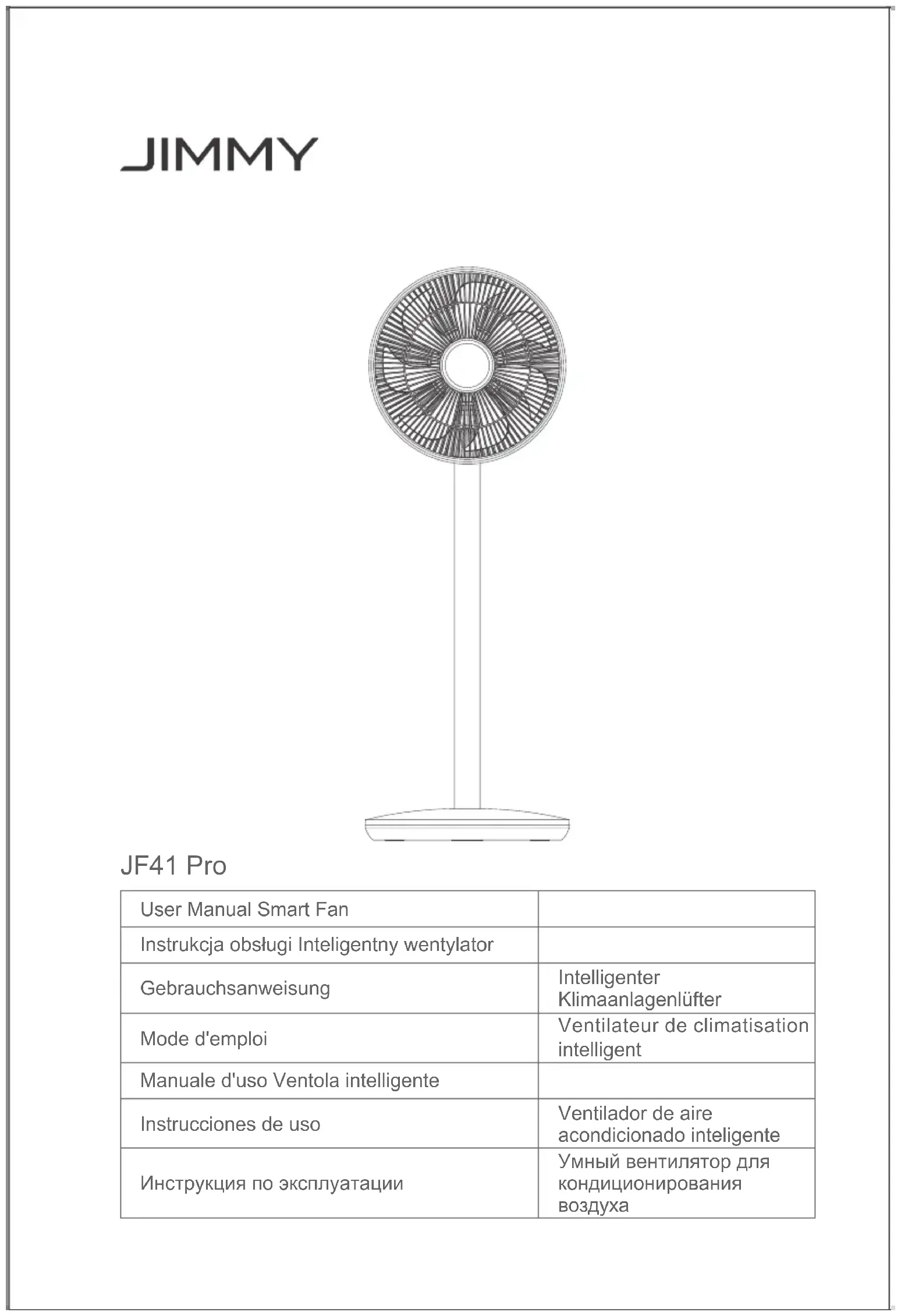

JF41 Pro - Climatisation JIMMY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil JF41 Pro JIMMY au format PDF.
| Type de produit | Ventilateur colonne |
| Marque | JIMMY |
| Modèle | JF41 Pro |
| Alimentation | Adaptateur 24V 1000mA (entrée 100-240V~ 50/60Hz) |
| Puissance nominale | 20 W |
| Angles d'oscillation gauche-droite | 30°, 60°, 360° |
| Inclinaison verticale manuelle | -5° à 90° |
| Modes de ventilation | Vent constant (3 vitesses), Vent naturel (vent de forêt fort/faible, vent de sommeil) |
| Minuterie | De 1 à 7 heures |
| Télécommande | Oui, avec pile bouton |
| Connectivité | WiFi 2,4 GHz via application Jimmy Smart Life |
| Pièces pouvant être nettoyées à l'eau | Couverture arrière, pales du ventilateur, capot avant |
| Pièces à nettoyer à sec | Boutons de pales, composants du siège arrière, tige de support et base |
| Garantie | 2 ans pour l'hôte, 1 an pour les accessoires |
| Pays d'origine | Chine (fabricant Kingclean Electric Co., Ltd) |
FOIRE AUX QUESTIONS - JF41 Pro JIMMY
Questions des utilisateurs sur JF41 Pro JIMMY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Climatisation au format PDF gratuitement ! Retrouvez votre notice JF41 Pro - JIMMY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil JF41 Pro de la marque JIMMY.
MODE D'EMPLOI JF41 Pro JIMMY
Installation du produit
Déballage
Ouvrez l'emballage, sortez le coussin en mousse, sortez tous les accessoires et matériaux intégrés, sortez le ventilateur de la boîte d'emballage et sortez le sac d'emballage. Conservez l'emballage extérieur pour un transport futur.
Nom de la pièce

-
Bague décorative
-
Couverture arrière
-
Adaptateur
10.Boutons
13.Relâchez le bouton
- Couvercle inférieur
2.Feuille décorative avant
5.Pile bouton
8.Clé à boulon
11.Banquette arrière
- Tige de support
17.Base
-
Couverture avant
-
Télécommande
9.Boulon M8
12.Support
- Connecteur
Liste de colisage
| Nom | Ensemble ventilateur | Ensemble tige de support | Composants de base | Adaptateur |
| Quantité 1 1 1 1 | ||||
| Télécommande Pile bouton Boulon M8 Clé à boulon Mode d'emploi | ||||
| 1 1 1 1 1 | ||||
Installation complète de la machine
- Une fois le boîtier du ventilateur déballé, retirez l'assemblage de la tige de support et l'assemblage de la base, insérez l'assemblage de la tige de support dans l'assemblage de la base (avec le bouton de déverrouillage vers le haut), puis insérez le boulon M8 et serrez le M8 boulon avec une clé à boulon. (Figure 1)
- Retirez l'ensemble ventilateur et insérez l'ensemble tige de support. Lorsque vous entendez le clic de la serrure, cela signifie que le composant est en place. (Figure 2)
Remarque :
- Démontage et montage du ventilateur Tenir le siège arrière du ventilateur pour éviter qu'il ne soit happé par les mains.
- Lorsque le ventilateur doit être rangé, il peut être démonté dans l'ordre inverse du montage.
Connexion adaptateur
Retirez l'adaptateur, insérez une extrémité dans l'alimentation et insérez l'autre extrémité dans la prise de la base du ventilateur. (Figure 3)
Remarque:
Avant d'insérer la fiche de l'adaptateur dans la prise de courant, assurez-vous que la tension d'entrée est de 220 V-240 V et gardez la fiche d'alimentation et les mains sèches.



Utilisation du produit
Description des boutons de fonctionnement et des indicateurs

" 🔊 Bouton
Une fois la machine connectée à l'alimentation, toute la machine émet une sonnerie harmonieuse, tous les indicateurs lumineux clignotent une fois et la machine est en état de veille. Appuyez sur le bouton “ ⚙et le buzzer émettra une cloche harmonieuse. Lorsque la machine est allumée pour la première fois, la machine entrera dans le mode de vent à vitesse constante par défaut. Lorsqu'il est rallumé, il entre directement dans le mode défini lors de sa dernière mise hors tension (la prise d'alimentation n'est pas débranchée); si vous devez l'éteindre, appuyez à nouveau sur le bouton “ ⚙.
Bouton "Vent à vitesse constante"
Cette machine propose un mode vent à vitesse constante, qui peut être sélectionné en appuyant sur le bouton "vent à vitesse constante", qui sera accompagné d'un buzzer. En mode vent à vitesse constante, trois vitesses de vent faible, moyenne et élevée sont fournies aux utilisateurs pour les sélectionner manuellement. Lorsqu'une certaine vitesse du vent est sélectionnée, l'indicateurs correspondant s'allume et la deuxième touche est une touche de cycle.
Bouton "Vent naturel"
Cette machine propose un mode vent naturel, qui peut être sélectionné en appuyant sur le bouton "Vent Naturel", qui sera accompagné d'un signal sonore. En mode vent naturel, trois vitesses de vent sont fournies pour que les utilisateurs choisissent manuellement parmi le vent de sommeil, le vent de forêt faible et le vent de forêt élevé. L'indicateurs correspondant s'allume lorsqu'une certaine vitesse du vent est sélectionnée. La deuxième clé est une clé de cycle.
Les occasions applicables des différents modes sont les suivantes :
Vent de forêt (fort) : Le vent soufflant à la surface du corps humain est doux, confortable, pas dur, adapté aux jeunes.
Vent de forêt (faible), vent de sommeil : le vent qui souffle à la surface du corps humain est
doux, confortable et non violent. Il convient aux bébés, aux femmes enceintes et aux personnes âgées.
Bouton "Balançoire"
Cette machine offre trois angles de rotation de 30° vers la gauche et la droite, 60° vers la gauche et la droite et une boucle infinie de 360°. L'oscillation de la machine est l'oscillation gauche et droite centrée sur la position actuelle. Appuyez sur le bouton "Balançoire" pour faire pivoter la tête du ventilateur de 30° vers la gauche et la droite, appuyez deux fois sur la tête du ventilateur pour pivoter de 60° vers la gauche et la droite, appuyez trois fois pour faire pivoter la tête du ventilateur à 360° à l'infini, et appuyez à nouveau pour arrêter le balancement. Ce bouton est un bouton de boucle. Une pression sur le bouton sera accompagnée d'un signal sonore. Lorsqu'un certain angle est sélectionné, l'indicateurs correspondant s'allume.
Bouton de chronométrage
Afin de répondre aux besoins des consommateurs, ce produit offre un temps fixe de 1 à 7 heures.
Appuyez une fois sur la touche "chronométrage", le timing est de 1h, deux fois est de 2h, trois fois est de 3h, et ainsi de suite, sept fois est de 7h, appuyez à nouveau pour annuler le timing. Ce bouton est un bouton de boucle. Une pression sur le bouton sera accompagnée d'un signal sonore. Après le temps défini, la machine s'arrête de fonctionner.
Dans l'état de synchronisation, le l'indicateurs est allumé. La durée est de 1h, le voyant "1h" est allumé ; le temps est de 2h, le voyant "2h" est allumé ; le temps est de 3h, le voyant "1h+2h" est allumé ; le temps est de 4h, le voyant "4h" est allumé ; le temps est de 5h, le voyant "1h+4h" est allumé ; le temps est de 6h Lorsque le temps, le voyant "2h+4h" est allumé; lorsque la minuterie est à 7h, le voyant "1h+2h+4h" est allumé. (Figure 4)





Réglage manuel de l'angle
En plus de la fonction de pivotement automatique gauche-droite, ce produit peut également régler manuellement l'angle de pivotement vertical. Il peut être ajusté à n'importe quel angle de -5° à 90° de bas en haut. (Figure 5)
Utilisation de la télécommande
Correspondance de la télécommande et du ventilateur de réglage
La télécommande et le ventilateur de régulation ont été appairés un à un avant de quitter l'usine et peuvent être utilisés normalement. Si l'opération ne répond pas, veuillez suivre les méthodes suivantes pour faire correspondre : Appuyez d'abord sur le bouton " " situé sur le siège arrière de l'ensemble de la machine et maintenez-le enfoncé sans le lâcher, puis branchez l'adaptateur. Après avoir entendu un son " tintement ", l'indicateurs haut de gamme du vent à vitesse constante s'allume à ce moment, relâchez votre main, puis maintenez enfoncé le bouton " Vent naturel ", ajustez la rotation du ventilateur, la correspondance est réussie, l'autre les boutons de la télécommande peuvent être utilisés normalement.

Description des boutons et des fonctions.(Figure 6)
Bouton "Au/Désactivé": Le mode d'utilisation est le même que le bouton " 🔊 du ventilateur. Bouton "Vent à vitesse constante": Le mode d'utilisation est le même que le bouton "Vent à vitesse constante" du ventilateur.
Bouton "Vent naturel": Utilisez la même méthode que le bouton "Vent naturel" sur le ventilateur. Bouton "Balançoire": Le mode d'utilisation est le même que le bouton "Balançoire" du ventilateur. Bouton "Chronométrage": utilisez la même méthode que le bouton "Chronométrage" sur le ventilateur.
Batterie de rechange
Retirez le support de batterie de la télécommande et faites attention à l'avant et à l'arrière de la batterie lors du remplacement de la batterie. (Figure 7)
Remarque:
- Veuillez ne pas placer la télécommande (batterie) où les enfants peuvent atteindre. Si la batterie est avalée par erreur, consultez immédiatement un médecin.
- Lorsque la télécommande n'est pas utilisée pendant une longue période, pour éviter les fuites de piles, veuillez retirer les piles de la télécommande.
- Si le liquide qui s'échappe de la batterie pénètre accidentellement dans vos yeux, veuillez rincer abondamment à l'eau, puis consulter immédiatement un médecin.
- Lorsque le liquide s'échappant de la batterie éclabousse votre peau ou vos vêtements, veuillez rincer immédiatement à grande eau.
- Lors de la mise au rebut de la batterie, veuillez vous débarrasser correctement de la batterie conformément à la méthode de classification des déchets spécifiée par la région.
Présentation de la connexion à l'application WiFi
- Allumez le produit, assurez-vous que le téléphone est connecté au réseau wifi dans la bande
2,4 ghz et activez le Bluetooth du téléphone. - Assurez-vous que l'appareil, le téléphone portable et le routeur sont proches l'un de l'autre.
- Téléchargez et ouvrez l'application:
Recherchez "Jimmy Smart Life" dans l'App Store. Si vous le téléchargez et l'utilisez pour la
première fois, veuillez cliquer sur le bouton "Créer un nouveau compte" pour vous inscrire ; si vous avez déjà un compte, veuillez cliquer sur le bouton "Se connecter avec un compte existant".
Paramètres d'accès au réseau
Appuyez longuement sur le bouton "Chronom é trage" pendant 5 secondes, jusqu'à ce que l'indicateurs Wifi commence à clignoter.
Ouvrez la page "Accueil" de l'application Jimmy Smart Life et cliquez sur le bouton "+" ajouter dans le coin supérieur droit de la page.
Sélectionnez le mode "Découverte automatique", un ventilateur de climatiseur intelligent apparaîtra à l'écran, cliquez sur "Suivant", saisissez le nom et le mot de passe Wifi selon les invites de la page, puis cliquez sur "Suivant" ; jusqu'à ce que l'application mobile affiche l'interface "Ajouter un appareil avec succès", cliquez sur "Terminer" ", l'équipement mécanique ajouté sera affiché dans la liste des équipements, cliquez sur l'équipement pour entrer dans l'interface de contrôle principale.
Supprimer l'appareil de l'application
L'utilisateur doit supprimer l'appareil, cliquer sur la page principale de l'application, appuyer longuement sur le nom de l'appareil et cliquer sur "Supprimer l'appareil". L'application mobile s'affiche : "Êtes-vous sûr de vouloir supprimer l'appareil ou dissoudre le groupe ?" Cliquez sur "Confirmer" et le périphérique est supprimé avec succès.
Remarque:
- Si l'icône wifi est toujours allumée, cela signifie que l'appareil est connecté au réseau.
- Si l'icône wifi clignote, cela signifie que l'appareil n'est pas connecté au réseau ; veuillez vous reconnecter et vérifier si le réseau domestique et le téléphone portable sont correctement connectés.
Pour en savoir plus sur les fonctions et le contenu de l'application, veuillez la télécharger et l'utiliser pour comprendre et consulter la "FAQ" dans l'application.
Nettoyage et entretien
Remarque:
- Afin d'utiliser efficacement la machine, lorsque vous l'utilisez en continu, veuillez l'entretenir toutes les deux semaines selon la méthode suivante.
- Avant le démontage et le nettoyage, assurez-vous de débrancher l'adaptateur de la prise.
- Montage et démontage du ventilateur Tenez le siège arrière du ventilateur pour éviter de vous pincer les mains.
Démontage et montage de la machine
Démonter
- Éteignez la machine, appuyez sur le bouton de déverrouillage de la tige de support, retirez (ou ne retirez pas) l'ensemble ventilateur et utilisez un tournevis cruciforme pour dévisser la vis au bas de l'anneau décoratif.(Figure 8)
- Faites pivoter le capot avant dans le sens des aiguilles d'une montre et retirez le capot avant après que la flèche "▼" sur le capot avant


pointe vers "☐"à partir de "☐"(Figure 9)
- Tenez la pale du ventilateur d'une main, tournez le bouton de la pale du ventilateur dans le sens des aiguilles d'une montre avec l'autre main et retirez la pale du ventilateur .(Figure 10)

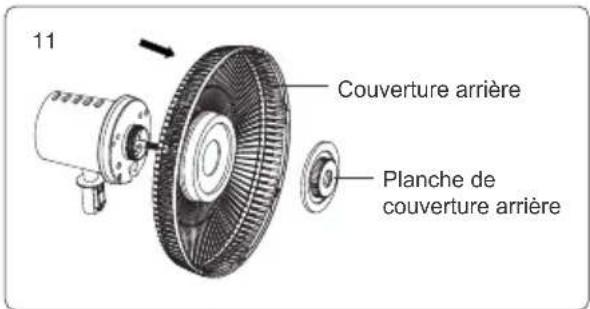

- Après avoir retiré les pales du ventilateur, tournez le couvercle arrière dans le sens inverse des aiguilles d'une montre, dévissez et retirez le couvercle arrière.(Figure 11)
Installation
Une fois les composants du ventilateur nettoyés, ils peuvent être assemblés dans l'ordre de démontage. Veuillez noter ce qui suit:
- Lors de l'assemblage de la couverture arrière et de la banquette arrière, la fente indéréglable de la couverture arrière est alignée avec la fente pour carte de la banquette arrière et le couvercle supérieur de la planche de couverture arrière doit être serré. (Figure 12)
- Lors de l'installation, faites attention à la rainure derrière la pale du ventilateur à coller sur la goupille de fin de course de l'arbre du moteur. (Figure 13)
- Lors de l'installation du capot avant, les flèches"▼" et " 🔍" doivent être alignées.
Tournez le capot avant dans le sens des
aiguilles d'une montre jusqu'à ce que" ▼ " et " 🔒 " soient alignés. Serrez la vis et terminez l'installation.
13

14

15

Nettoyage et entretien de diverses pièces
Pièces pouvant être nettoyées à l'eau claire : couverture arrière, pales du ventilateur, capot avant. (Figure 14) Il peut être essuyé avec un chiffon doux ou une éponge trempée dans un nettoyant de cuisine neutre pour le garder propre. Après le nettoyage, placez-le dans un endroit où il ne sera pas exposé à la lumière directe du soleil et séchez-le complètement.
Pièces qui ne peuvent pas être nettoyées à l'eau : boutons de pales de ventilateur, composants de siège arrière, tiges de support et composants de base (Figure 15). Veuillez essuyer doucement avec un chiffon doux et sec. N'utilisez pas d'eau de banane, d'huile volatile, de détergent, de liquide de nettoyage alcalin, etc.
Remarque : Ne pas laver à l'eau, afin de ne pas brûler les composants électriques internes lors de la mise sous tension et d'endommager la machine.
Rangement de la machine
Si vous n'utilisez pas la machine pendant une longue période, veuillez débrancher le cordon d'alimentation et le ranger dans un endroit sec pour le garder en sécurité.
Précautions
Avant d'utiliser cette machine, veuillez lire attentivement ce manuel et le conserver dans un endroit sûr pour référence future.
Ne mettez pas la machine sous tension lorsqu'elle n'est pas assemblée pour éviter tout dysfonctionnement et tout danger.
Ne laissez pas les enfants jouer ou utiliser la machine pour éviter les accidents.
Veuillez vérifier si la tension utilisée correspond à la tension indiquée sur la machine avant utilisation.
Veuillez utiliser l'adaptateur spécial joint comme source d'alimentation, sinon cela pourrait provoquer un incendie ou endommager la machine.
Ne pas utiliser lorsque le cordon d'alimentation et la fiche d'alimentation sont endommagés ou desserrés après avoir été insérés dans la prise de courant.
Veuillez ne pas endommager, détruire, traiter, plier, étirer ou tordre de force le cordon d'alimentation, et ne placez pas d'objets lourds sur le cordon d'alimentation ou ne serrez pas le cordon d'alimentation, sinon cela pourrait provoquer des risques d'incendie et de choc électrique pendant l'utilisation.
Veuillez ne pas débrancher le cordon d'alimentation à la main, assurez-vous de saisir la prise d'alimentation avant et de la débrancher.
Ne débranchez pas la prise d'alimentation avec les mains mouillées pour éviter un choc électrique.
Veuillez ne pas placer ce produit dans les endroits suivants :
- À proximité d'obstacles (tels que des rideaux) qui affectent la circulation du vent. Les rideaux sont aspirés dans la machine, ce qui peut provoquer des accidents ou des blessures.
2.Endroits exposés à la lumière directe du soleil, la lumière directe du soleil provoquera la décoloration du boîtier de la machine.
-
Endroits à proximité de sources de chaleur (telles que des radiateurs), d'autres sources de chaleur peuvent provoquer une décoloration ou une déformation du boîtier de la machine.
-
Près de la cuisinière à gaz ou dans un endroit où se trouve du gaz inflammable, cela peut provoquer un incendie ou une explosion.
-
Il est évident que les endroits humides peuvent provoquer un choc électrique ou un incendie.
-
Sur un sol irrégulier ou en pente, la machine peut basculer et provoquer des blessures.
N'utilisez pas ce produit sans installer les pièces de la grille avant.
Veuillez ne pas vaporiser de parfum sur ce produit.
Veuillez ne pas mettre vos doigts ou d'autres objets pointus dans la grille avant.
Si la machine a un son anormal, une température élevée ou un fonctionnement anormal, veuillez cesser de l'utiliser immédiatement.
Ne mettez pas d'objets étrangers dans la machine ou ne vaporisez pas d'eau sur la machine, sinon cela pourrait provoquer un incendie ou un choc électrique.
À l'exception de l'entretien, ne démontez ni ne modifiez le produit, car cela pourrait provoquer un incendie, un choc électrique ou des blessures corporelles.
Ne laissez pas tomber le produit d'un endroit élevé et ne le frappez pas avec force, sinon cela pourrait provoquer un dysfonctionnement ou des dommages.
Veuillez ne pas souffler directement pendant une longue période, trop froid peut affecter votre santé.
Avant de monter et de démonter la machine, assurez-vous de débrancher la prise d'alimentation.
Si vous n'utilisez pas la machine pendant une longue période, veuillez éteindre l'interrupteur d'alimentation, débranchez la prise d'alimentation et rangez-la dans un endroit sec pour plus de sécurité.
Lorsque la machine n'est pas utilisée, veuillez couper l'alimentation et débrancher la prise d'alimentation pour éviter une panne de circuit.
Dépannage
Avant de confier le service de maintenance, veuillez vérifier les points suivants.
| Phénomène Raison | possible Solutions | |
| Appuyez sur " le ventilateur ne tourne pas | L'adaptateur n'est pas correctement branché dans la prise | Insérez correctement l'adaptateur dans la prise |
| La fiche du cordon d'alimentation de l'adaptateur n'est pas fermement insérée dans la prise de l'hôte | Une fois la connexion correcte, l'adaptateur et l'hôte émettront un son | |
| Le ventilateur fonctionne trop bruyant | Le bouton des pales du ventilateur n'est pas serré | Serrez le bouton des pales du ventilateur |
| Installation incorrecte de la tête du ventilateur et du capot avant | Installez fermement la tête du ventilateur et le capot avant | |
| Le ventilateur tourne mais le vent devient faible | Vérifiez le réglage du mode du ventilateur | Il est normal que ce produit change le vent dans un mode autre que vent à vitesse constante |
| La poussière adhère aux pales du ventilateur et à la grille | L'adhérence de la poussière réduira l'efficacité de l'alimentation en air, et un entretien fréquent est recommandé | |
| Le ventilateur s'arrête automatiquement de fonctionner | Régler la minuterie Veuillez réinitialiser la minuterie | |
| Impossible de faire fonctionner la télécommande | La batterie de la télécommande vieillit | Remplacer par une nouvelle batterie |
| Les pôles positif et négatif de la pile de la télécommande sont mal placés | Confirmez la polarité de la batterie | |
| La distance de fonctionnement dépasse la distance maximale | Doit être à portée de la télécommande | |
| Erreur d'appairage de la télécommande | Reportez-vous à “Utilisation de la télécommande” pour le jumelage |
Spécifications du produit
Paramètre technique
| Modèle JF41 Pro | |
| Tension nominale 24V | == |
| Fréquence nominale 20W | |
| Tension d'entrée nominale de l'adaptateur | 100-240V~50/60Hz 0.8A |
| Tension de sortie nominale de l'adaptateur | 24V 1000mA |

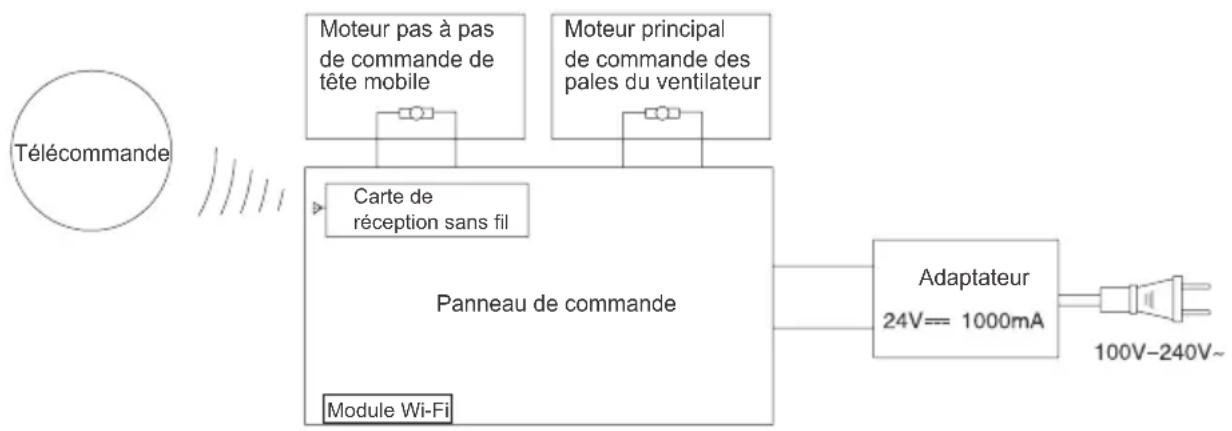

Schéma
Informations du fabricant
| Fabricant Kingclean Electric Co., Ltd | |
| Adresse | No 1 route de Xiangyang, nouveau district de Suzhou, province du Jiangsu, Chine 215009 |
CE EAC
Disposition
Pour un recyclage respectueux de l'environnement, les machines, les accessoires et les emballages doivent être classés.

Ne pas jeter la machine dans les ordures ménagères!
Uniquement pour les pays de la CE :
Selon la directive européenne 2012/19 / EU et conformément à la directive européenne 2006/66 / CE, les blocs / batteries défectueux ou usés, les machines qui ne sont plus utilisables doivent être collectées séparément et éliminées dans le respect de l'environnement.
Sujet à changement sans préavis.
Informations de garantie
Ce produit bénéficie d'une garantie de deux ans pour l'hôte et d'un an pour ses accessoires à compter de la date d'achat.
La garantie l'usure normale exclus l'utilisation commerciale, les modifications apportées à l'appareil acheté, les activités de nettoyage, les conséquences d'un usage impropre ou de dommages causés par l'acheteur ou un tiers, les dommages pouvant être imputés à des circonstances extérieures ou aux piles.
