MANUAL DE USUARIO JF41 Pro JIMMY

Instalación del producto

Desembalaje

Abra el paquete, saque la almohadilla de espuma, saque todos los accesorios y materiales incorporados, saque el ventilador de la caja de embalaje y saque la bolsa de embalaje. Guarde el embalaje exterior para su transporte futuro.

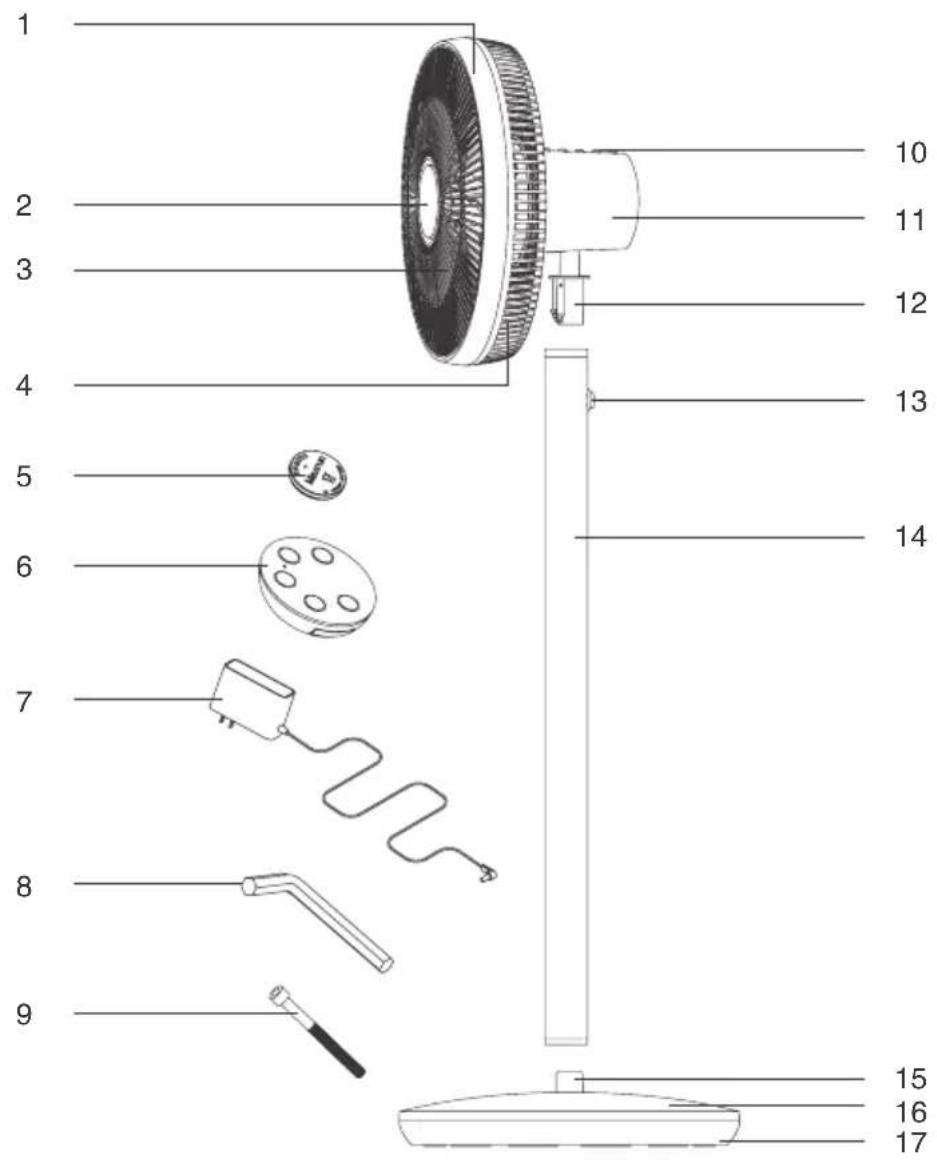

Nombre de la pieza

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

1. Anillo decorativo

2. Contraportada

3. Adaptador

10.Botones

13.Suelta el botón

1. Tapa inferior

2. Lámina decorativa frontal

5.Botón de batería

8.Llave de tornillos

11.Asiento trasero

14.Varilla de soporte

17.Base

1. Portada

6.Mando a distancia

9.Perno M8

1. Soporte

2. Conector

Lista de empaque

Nombre	Ensamblaje del ventilador	Conjunto de varilla de soporte	Componentes base	Adaptador
Cantidad 1 1 1	1
Control remoto Botón de batería Perno M8 Llave de perno				Instrucciones de uso
1 1 1 1 1

Instalación de toda la máquina

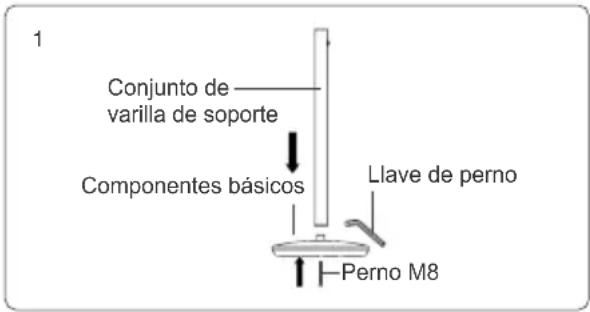

1. Después de desembalar la caja del ventilador, saque el conjunto de la barra de soporte y el conjunto de la base a su vez, inserte el conjunto de la barra de soporte en el conjunto de la base (con el botón de liberación hacia arriba), luego inserte el perno M8 y apriete el tornillo M8 perno con una llave de perno. (Figura 1)
2. Saque el conjunto del ventilador e inserte el conjunto de la varilla de soporte. Cuando escuche el clic del candado, significa que el componente está en su lugar. (Figura 2)

Nota :

1. Desmontaje y montaje del ventilador Sujete el asiento trasero del ventilador para evitar que sus manos lo agarren.
2. Cuando sea necesario almacenar el ventilador, se puede desmontar en el orden inverso al montaje.

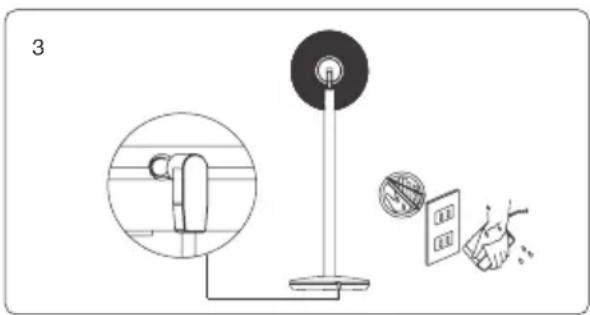

Conexión del adaptador

Saque el adaptador, inserte un extremo en la fuente de alimentación e inserte el otro extremo en el enchufe de la base del ventilador. (Figura 3)

Nota :

Antes de insertar el enchufe adaptador en la toma de corriente, asegúrese de que el voltaje de entrada sea de 220 V-240 V y mantenga el enchufe y las manos secas.

1 Conjunto de varilla de soporte Componentes básicos Llave de perno Perno M8

2 Ensamblaje del ventilador

3

Uso del producto

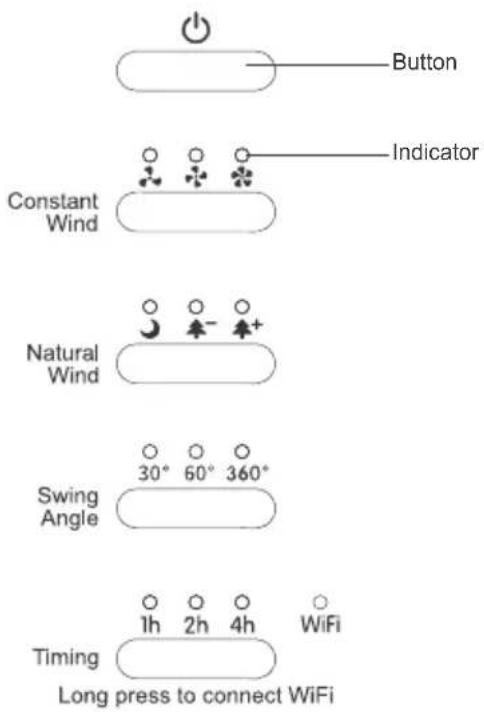

Descripción de los botones e luz indicadora de funcionamiento

Button Indicator Constant Wind Natural Wind 30° 60° 360° Swing Angle Timing 1h 2h 4h WiFi Long press to connect WiFi

" Botón

Una vez que la máquina está conectada a la alimentación, toda la máquina emite un tono de llamada armonioso, todas las luz indicadora parpadean una vez y la máquina está en estado de espera. Presione el botón “ ” el zumbador emitirá una campana armoniosa. Cuando la máquina se enciende por primera vez, la máquina entrará en el modo de viento de velocidad constante predeterminado. Cuando se vuelve a encender, entra directamente en el modo establecido cuando se apagó la última vez (el enchufe no está desenchufado); si necesita apagarlo, simplemente presione el botón “ ”nuevamente.

Botón "viento de velocidad constante"

Esta máquina proporciona un modo de viento de velocidad constante, que se puede seleccionar presionando el botón "viento de velocidad constante", que irá acompañado de un timbre. En el modo de viento de velocidad constante, se proporcionan tres marchas de velocidad de viento baja, media y alta para que los usuarios las seleccionen manualmente. Cuando se selecciona una cierta velocidad del viento, el luz indicadora correspondiente se enciende y la segunda tecla es una tecla de ciclo.

Botón "Viento natural"

Esta máquina proporciona el modo de viento natural, que se puede seleccionar presionando el botón "Viento natural", que irá acompañado de un timbre. En el modo de viento natural, se proporcionan tres velocidades de viento para que los usuarios elijan manualmente entre viento de reposo, viento de bosque bajo y viento de bosque alto. El luz indicadora correspondiente se enciende cuando se selecciona una determinada velocidad del viento. La segunda tecla es una tecla de ciclo.

Las ocasiones aplicables de varios modos son las siguientes:

Viento del bosque (alto): el viento que sopla en la superficie del cuerpo humano es suave, cómodo, no fuerte, adecuado para jóvenes. Viento del bosque (bajo), viento dormido: el viento que sopla sobre la superficie del cuerpo humano es suave, cómodo y no áspero. Es adecuado para bebés, mujeres embarazadas y ancianos.

Botón "Columpio"

Esta máquina proporciona tres ángulos de oscilación de 30 ° a la izquierda y derecha, 60 ° a la izquierda y a la derecha y un bucle infinito de 360 °. La oscilación de la máquina es la oscilación izquierda y derecha centrada en la posición actual. Presione el botón "Columpio" para girar el cabezal del ventilador 30 ° hacia la izquierda y hacia la derecha, presione dos veces el cabezal del ventilador para girar 60 ° hacia la izquierda y hacia la derecha, presione tres veces para girar el cabezal del ventilador 360 ° infinitamente y vuelva a presionarlo para dejar de girar. Este botón es un botón de bucle. Al presionar el botón, se escuchará un timbre. Cuando se selecciona un cierto ángulo, se enciende el luz indicadora correspondiente.

Botón de cronometraje

Para satisfacer las necesidades de los consumidores, este producto proporciona un tiempo fijo de 1 a 7 horas. Presione la tecla "cronometraje" una vez, el cronometraje es 1h, dos veces es 2h, tres veces es 3h, y así sucesivamente, siete veces es 7h, presione nuevamente para cancelar el cronometraje. Este botón es un botón de bucle. Al presionar el botón, se escuchará un timbre. Después del tiempo establecido, la máquina deja de funcionar.

En el estado de sincronización, la luz indicadora está encendida. El tiempo es 1h, la luz "1h" está encendida; el tiempo es 2h, la luz "2h" está encendida; el tiempo es 3h, la luz "1h + 2h" está encendida; el tiempo es 4h, la luz "4h" está encendida; el tiempo es 5 h, la luz "1h + 4h"

está encendida; el tiempo es 6h Cuando llega la hora, la luz "2h + 4h" está encendida; cuando el temporizador es de 7 h, la luz "1h + 2h + 4h" está encendida. (Figura 4)

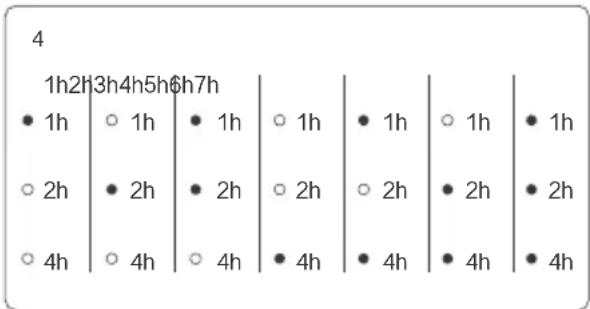

4 1h2h 3h4h5h$6h7h • 1h ○ 1h • 1h ○ 1h • 1h ○ 1h • 1h ○ 2h • 2h • 2h ○ 2h ○ 2h • 2h • 2h ○ 4h ○ 4h ○ 4h • 4h • 4h • 4h • 4h

5 90° -5°

6 Botón Carcasa de batería

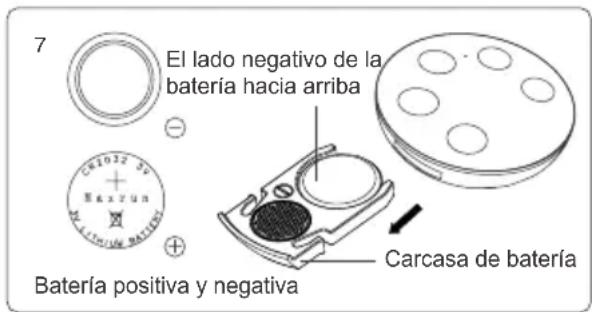

7 El lado negativo de la batería hacia arriba Batería positiva y negativa Carcasa de batería

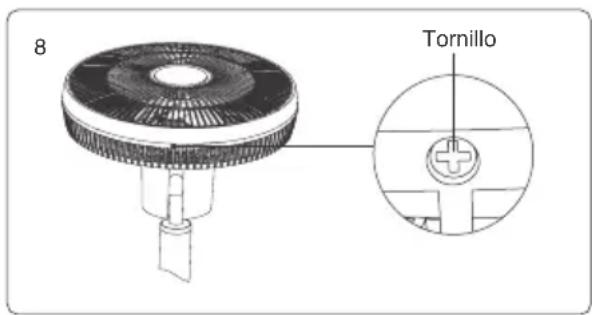

8 Tornillo

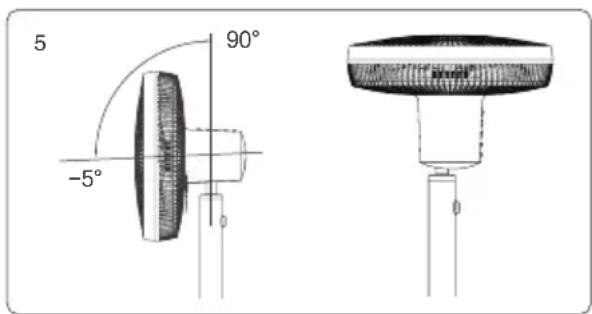

Ajuste de ángulo manual

Además de la función de oscilación automática de izquierda a derecha, este producto también puede ajustar manualmente el ángulo de oscilación vertical. Se puede ajustar en cualquier ángulo de -5° a 90° de abajo hacia arriba. (Figura 5)

Uso de control remoto

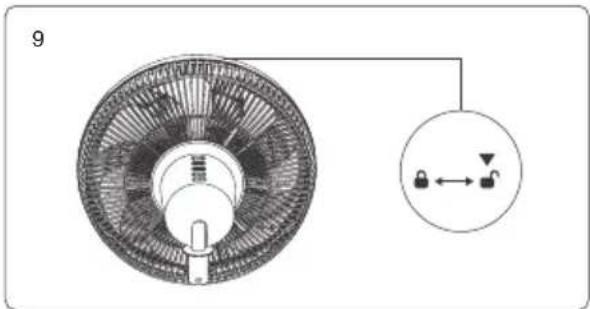

Emparejamiento de control remoto y ventilador regulador

El mando a distancia y el ventilador regulador se han emparejado uno a uno antes de salir de fábrica y se pueden utilizar con normalidad. Si la operación no responde, siga los siguientes métodos para hacer coincidir:Primero presione y mantenga presionado el botón" "en el asiento trasero de toda la máquina sin soltarlo, y luego conecte el adaptador. Después o escuchar un sonido de "tintineo", el luz indicadora de gama alta del viento de velocidad constante se enciende en este momento, suelte la mano y luego presione y mantenga presionado el botón "Viento natural", ajuste la rotación del ventilador, la combinación es exitosa, el otro Los botones del mando a distancia se pueden utilizar normalmente.

10 Aspa del ventilador Perilla de la paleta del ventilador

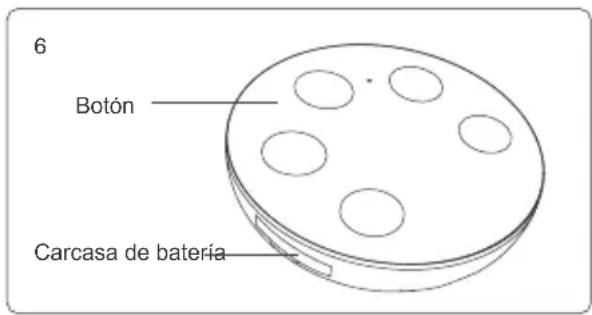

Descripción de botones y funciones. (Figura 6)

Botón "Sobre/Apagado": El método de uso es el mismo que el del botón "del ventilador.

Botón "Viento a velocidad constante": El método de uso es el mismo que el botón "Viento a velocidad constante" del ventilador.

Botón "Viento natural": utilice el mismo método que el botón "Viento natural" del ventilador.

Botón "Columpio": El método de uso es el mismo que el del botón "Columpio" del ventilador.

Botón "Cronometraje": utilice el mismo método que el botón "Cronometraje" del ventilador.

Batería de repuesto

Extraiga el soporte de la batería del control remoto y preste atención a la parte delantera y trasera de la batería cuando reemplace la batería. (Figura 7)

Nota:

1. No coloque el control remoto (batería) donde los niños puedan alcanzarlo. Si la batería se ingiere por error, busque atención médica de inmediato.
2. Cuando el mando a distancia no se utilice durante mucho tiempo, para evitar fugas de las pilas, retire las pilas del mando a distancia.
3. Si el líquido de la batería le entra en los ojos accidentalmente, enjuáguelos con abundante agua y busque atención médica de inmediato.
4. Cuando el líquido salpicado de la batería le salpique la piel o la ropa, enjuague inmediatamente con abundante agua.
5. Cuando deseche la batería, deséchela correctamente de acuerdo con el método de clasificación de basura especificado por el área.

Introducción a la conexión de la aplicación WiFi

1. Encienda el producto, asegúrese de que el teléfono esté conectado a la red wifi en la banda de 2,4 ghz y encienda el Bluetooth del teléfono.
   2.Asegúrese de que el dispositivo, el teléfono móvil y el enrutador estén cerca el uno del otro.
2. Descarga y abre la aplicación:

Busque "Jimmy Smart Life" en la tienda de aplicaciones.

Si lo está descargando y usándolo por primera vez, haga clic en el botón "Crear una nueva cuenta" para registrarse; Si ya tiene una cuenta, haga clic en el botón "Iniciar sesión con una cuenta existente".

Configuración de acceso a la red

Mantenga presionado el botón de "Cronometraje" durante 5 segundos, hasta que el luz indicadora WiFi comience a parpadear.

Abra la página "Inicio" de la aplicación Jimmy Smart Life y haga clic en el botón "+" para agregar en la esquina superior derecha de la página.

Seleccione el modo "Descubrimiento automático", aparecerá un ventilador de aire acondicionado inteligente en la pantalla, haga clic en "Siguiente", complete el nombre y la contraseña de Wifi de acuerdo con las indicaciones de la página y haga clic en "Siguiente"; hasta que la aplicación móvil muestre la interfaz "Agregar dispositivo correctamente", haga clic en "Finalizar" ", el equipo mecánico agregado se mostrará en la lista de equipos, haga clic en el equipo para ingresar a la interfaz de control principal.

Eliminar el dispositivo de la aplicación

El usuario debe quitar el dispositivo, hacer clic en la página principal de la aplicación, presionar prolongadamente el nombre del dispositivo y hacer clic en "Eliminar dispositivo". Aparece la aplicación móvil "¿Está seguro de que desea eliminar el dispositivo o disolver el grupo?" Haga clic en "Confirmar" y el dispositivo se eliminará correctamente.

Nota:

1. Si el icono de wifi está siempre encendido, significa que el dispositivo está conectado a la red.
2. Si el icono de wifi parpadea, significa que el dispositivo no está conectado a la red; Vuelva a conectar y compruebe si la red doméstica y el teléfono móvil están conectados correctamente.

Para obtener más información sobre las funciones y el contenido de la aplicación, descárguela y úsela para comprender y consulte las "Preguntas frecuentes" en la aplicación.

Limpieza y mantenimiento

Nota:

1. Para utilizar la máquina de forma eficaz, cuando la utilice de forma continua, manténgala cada dos semanas de acuerdo con el siguiente método.
2. Antes de desmontar y limpiar, asegúrese de desenchufar el adaptador del enchufe.
3. Montaje y desmontaje del ventilador Sujete el asiento trasero del ventilador para evitar pillarse las manos.

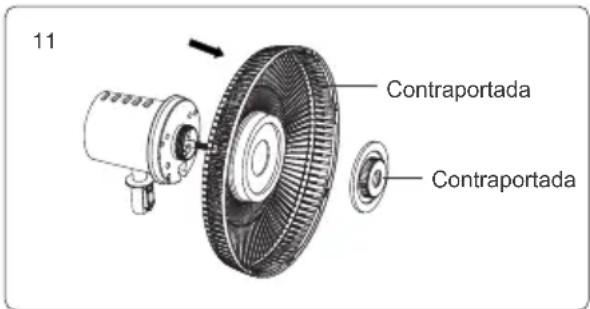

11 Contraportada Contraportada

12 Ranura de abrazadera Surco anti-estancia

Desmontaje y montaje de la máquina

Desmontar

1. Apague la máquina, presione el botón de liberación en la varilla de soporte, extraiga (o no extraiga) el ensamblaje del ventilador y use un destornillador Phillips para destornillar el tornillo en la parte inferior del anillo decorativo.(Figura 8)
2. Gire la cubierta frontal en el sentido de las agujas del reloj y retírela después de que la flecha "▼ en la cubierta frontal apunte a " 🔊 "desde". (Figura 9)
3. Sostenga la paleta del ventilador con una mano, gire el botón de la paleta del ventilador en el sentido de las agujas del reloj con la otra mano y retire la paleta del ventilador.(Figura 10)
4. Después de quitar las aspas del ventilador, gire la cubierta trasera en sentido antihorario, desatornille y retire la cubierta trasera .(Figura 11)

Instalación

Después de limpiar los componentes del ventilador, se pueden ensamblar en el orden de desmontaje. Tenga en cuenta lo siguiente:

1. Al ensamblar la cubierta trasera y el asiento trasero, la ranura infalible de la cubierta trasera está alineada con la ranura de la tarjeta del asiento trasero y la cubierta superior de la cubierta trasera debe estar apretada. (Figura 12)

2. Al instalar, preste atención a la ranura detrás de la paleta del ventilador que se pegará en el pasador de límite del eje del motor. (Figura 13)

3. Al instalar la cubierta frontal, las flechas "▼y" " deben estar alineadas. Gire la cubierta frontal en el sentido de las agujas del reloj hasta que "▼" y "♥" estén alineados. Apriete el tornillo y finalice la instalación.

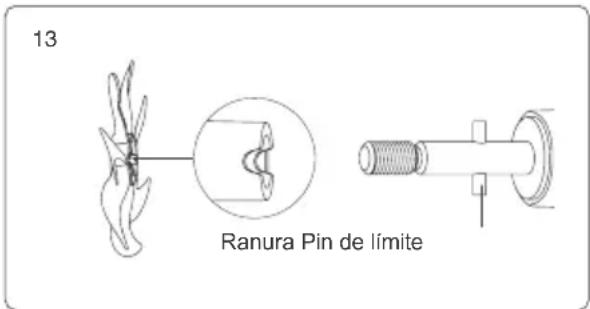

13 Ranura Pin de límite

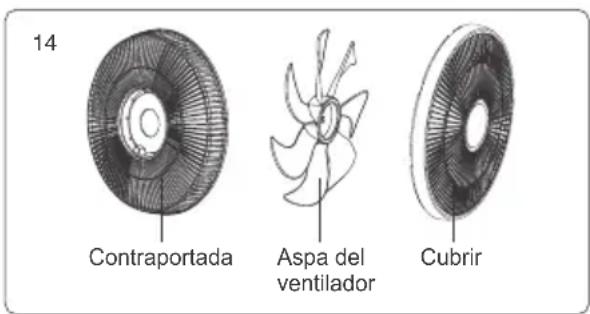

14 Contraportada Aspa del ventilador Cubrir

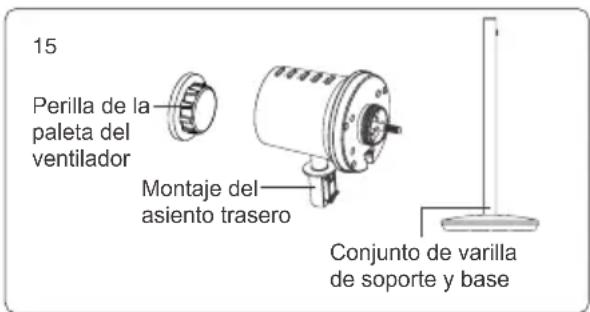

15 Perilla de la paleta del ventilador Montaje del asiento trasero Conjunto de varilla de soporte y base

Limpieza y mantenimiento de varias piezas

Piezas que se pueden limpiar con agua limpia: tapa trasera, aspas del ventilador, tapa delantera .(Figura 14) Se puede limpiar con un paño suave o una esponja humedecida en un limpiador de cocina neutro para mantenerlo limpio. Después de limpiarlo, colóquelo en un lugar donde no esté expuesto a la luz solar directa y séquelo completamente.

Partes que no se pueden limpiar con agua: perillas de las aspas del ventilador, componentes del asiento trasero, varillas de soporte y componentes de la base .(Figura 15)Limpie suavemente con un paño suave y seco. No utilice agua de plátano, aceite volátil, detergente, líquido limpiador alcalino, etc.

Nota: No lave con agua, para no quemar los componentes eléctricos internos cuando se encienda la alimentación y causar daños a la máquina.

Almacenamiento de la máquina

Si no utiliza la máquina durante mucho tiempo, desenchufe el cable de alimentación y guárdelo en un lugar seco para su custodia.

Precauciones

Antes de utilizar esta máquina, lea atentamente este manual y guárdelo en un lugar seguro para futuras consultas.

No encienda la máquina cuando no esté ensamblada para evitar averías y peligros.

No permita que los niños jueguen ni utilicen la máquina para evitar accidentes.

Verifique si el voltaje usado es consistente con el voltaje marcado en la máquina antes de usarla.

Utilice el adaptador especial adjunto como fuente de alimentación; de lo contrario, podría provocar un incendio o dañar la máquina.

No lo utilice cuando el cable de alimentación y el enchufe de alimentación estén dañados o sueltos después de haberlos insertado en la toma de corriente.

No dañe, destruya, procese, doble, estire o retuerza a la fuerza el cable de alimentación, y no coloque objetos pesados sobre el cable de alimentación ni apriete el cable de alimentación, de lo contrario, podría provocar incendios y descargas eléctricas durante el uso.

No desenchufe el cable de alimentación con la mano, asegúrese de agarrar el enchufe de alimentación frontal y desenchufarlo.

No desenchufe el cable de alimentación con las manos mojadas para evitar descargas eléctricas.

No coloque este producto en las siguientes ubicaciones:

1. Cerca de obstáculos (como cortinas) que afecten el flujo del viento. Las cortinas se aspiran dentro de la máquina, lo que puede provocar accidentes o lesiones.

2. Lugares expuestos a la luz solar directa, la luz solar directa hará que la carcasa de la máquina se desvanezca.

3.En lugares cercanos a fuentes de calor (como calentadores), otros tipos de calor pueden causar decoloración o deformación de la carcasa de la máquina.

1. Cerca de la estufa de gas o en un lugar donde exista gas inflamable, puede provocar un incendio o una explosión.

2. Obviamente, los lugares húmedos pueden provocar descargas eléctricas o incendios.

6.En terrenos irregulares o inclinados, la máquina puede volcarse y causar lesiones personales.

No utilice este producto sin instalar las piezas de la rejilla delantera.

No rocíe perfume sobre este producto.

No introduzca los dedos ni otros objetos afilados en la rejilla frontal.

Si la máquina tiene un sonido anormal, alta temperatura o un funcionamiento anormal, deje de usarla inmediatamente.

No coloque objetos extraños en la máquina ni rocíe agua sobre la máquina, de lo contrario podría provocar un incendio o una descarga eléctrica.

Excepto para el mantenimiento, no desarme ni modifique el producto, de lo contrario podría provocar un incendio, una descarga eléctrica o lesiones personales.

No deje caer el producto desde un lugar alto ni lo golpee con fuerza, de lo contrario, podría provocar un mal funcionamiento o daños.

No sople directamente durante mucho tiempo, el frío puede afectar su salud.

Antes de montar y desmontar la máquina, asegúrese de desenchufar el cable de alimentación.

Si no utiliza la máquina durante mucho tiempo, apague el interruptor de encendido, desenchufe el cable de alimentación y guárdelo en un lugar seco para su custodia.

Cuando la máquina no esté en uso, apague la alimentación y desenchufe el cable de alimentación para evitar fallas en el circuito.

Solución de problemas

Antes de confiar en el departamento de mantenimiento, compruebe los siguientes puntos.

Fenómeno Razón	posible Solución
Pulsa "el ventilador no gira	El adaptador no está enchufado correctamente a la toma	Inserte el adaptador correctamente en el enchufe
	El enchufe del cable de alimentación del adaptador no está firmemente insertado en el enchufe del host	Una vez que la conexión sea correcta, el adaptador y el host emitirán un sonido
El ventilador funciona con demasiado ruido	La perilla de las aspas del ventilador no está apretada	Apriete la perilla de las aspas del ventilador
	Instalación incorrecta del cabezal del ventilador y la cubierta frontal	Instale el cabezal del ventilador y la cubierta frontal firmemente
El ventilador funciona pero el viento se debilita	Verifique la configuración de modo del ventilador	Es normal que este producto cambie el viento en un modo diferente al viento constante
	El polvo se adhiere a las aspas del ventilador y a la rejilla	La adherencia del polvo reducirá la eficiencia del suministro de aire y se recomienda un mantenimiento frecuente
El ventilador deja de funcionar automáticamente	Establecer temporizador Reinicia	el temporizador
No se puede operar el control remoto	La pila del mando a distancia se está agotando	Reemplazar con batería nueva
	Los polos positivo y negativo de la batería del control remoto están colocados incorrectamente	Confirma la polaridad de la batería
	La distancia de funcionamiento supera la distancia máxima	Debe estar dentro del alcance del control remoto
	Error de emparejamiento del control remoto	Consulte "Uso del control remoto" para emparejar

Especificaciones del producto

Parámetro técnico

Modelo JF41 Pro
Voltaje nominal 24V	==
Potencia nominal 20W
Voltaje de entrada nominal del adaptador 100-240V~50/60Hz 0.8A
Voltaje de salida nominal del adaptador 24V	1000mA==

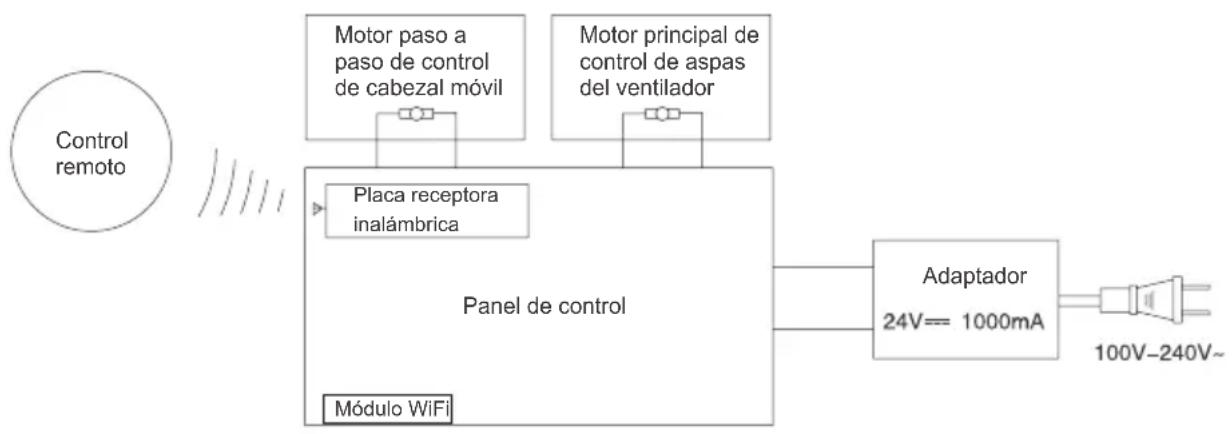

Diagrama de circuito

Informaciones del fabricante

Fabricante Kingclean Electric	Co., Ltd
Dirección	No.1 de calle de Xiangyang, Nuevo distrito de Suzhou, la provincia de Jiangsu, 215009, China

CE EAC

Desechado

La máquina, los accesorios y el embalaje deben clasificarse para un reciclaje respetuoso con el medio ambiente.

No deseche la máquina en la basura doméstica!

Solo para países de la EC:

De acuerdo con la Guía Europea 2012/19 / UE, las máquinas que ya no son utilizables, y de acuerdo con la Guía Europea 2006/66 / CE, las baterías / paquetes defectuosos o usados, deben recolectarse por separado y desecharse de manera ambientalmente correcta.

Sujeto a cambios sin previo aviso.

Informaciones de garantía

Este producto tiene una garantía de dos años para el anfitrión y un año para sus accesorios a partir de la fecha de compra.

Quedan excluidas de la garantía el desgaste normal, el uso comercial, las modificaciones al aparato comprado, las actividades de limpieza, las consecuencias del uso indebido o el daño por parte del comprador o de una tercera persona, el daño que puede atribuirse a circunstancias externas o las baterías.
