РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ JF41 Pro JIMMY

Открыть упаковку, вынуть пенопластовую прокладку, вынуть все встроенные аксессуары и материалы, вынуть вентилятор из упаковочной коробки и снять упаковочный пакет. Сохранить внешнюю упаковку для будущих потребностей при транспортировке.

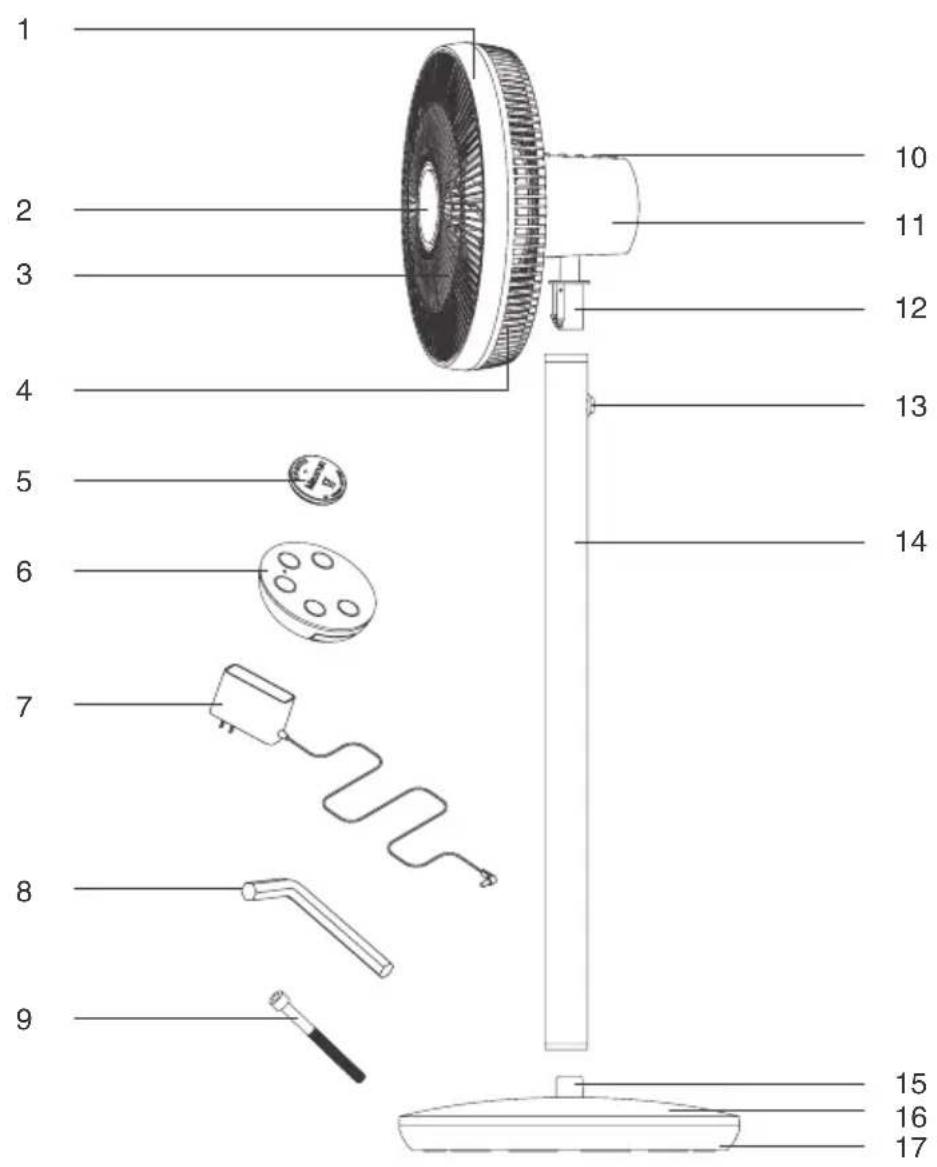

Название деталей

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

1. Декоративное кольцо
   4.Задний кожух
   7.Адаптер
   10.Кнопка
   13.Кнопка освобождения

2. Верхняя крышка основания

3. Передняя декоративная пластина
   5.Батарея таблеточного типа

4. Гаечный ключ для болтов
   11.Заднее сидение
   14.Распорная тяга
   17.Основание

3.Передний кожух
6.Дистанционный пульт
9.M8 болт
12.Кронштейн
15. Соединительная головка

Упаковочная ведомость

Название	Узелвентилятора	Узел распорнойтяги	Узел основания	Адаптер
Количество 1 1	1 1
Дистанционныйпульт	Батареятаблеточноготипа	M8 болт	Гаечный ключдля болтов	Инструкция поэксплуатации
1 1 1 1 1

Монтаж целой машины

1. После распаковки упаковочной коробки вентилятора подряд вынуть узел распорной тяги и узел основания, вставлять узел распорной тяги в узел основания (конец с кнопкой освобождения сверх), затем вставлять M8 болт, затем с помощью гаечного ключа для болтов завинчивать M8 болт. (Рисунок 1)

2.Вынуть узел вентилятора, вставлять узел распорной тяги. Услышав "щелчок" застежки, это означает, что сборка узла на месте. (Рисунок 2)

Примечание:

1. Держать заднее сиденье вентилятора при разборке вентилятора, чтобы предотвратить зажатия руки.
2. При необходимой приемке вентилятора, можно разобрать в обратном порядке сборки.

Подключение адаптера

Вынуть адаптер, вставлять один конец в источник питания, а другой конец - в гнездо на боковой стороне основания вентилятора. (Рисунок 3)

Примечание:

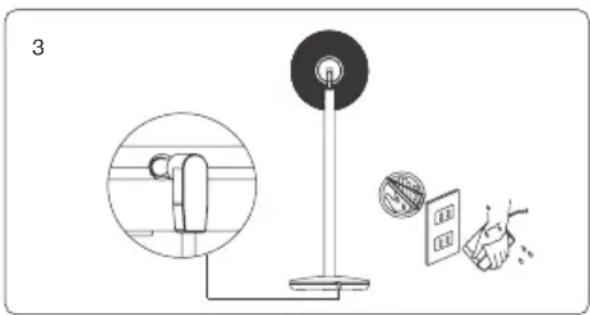

Прежде чем вставлять вилку адаптера в розетку питания, просим подтверждать входное напряжение в диапазоне 220-240 В, и сохранять вилку питания и руки сухими.

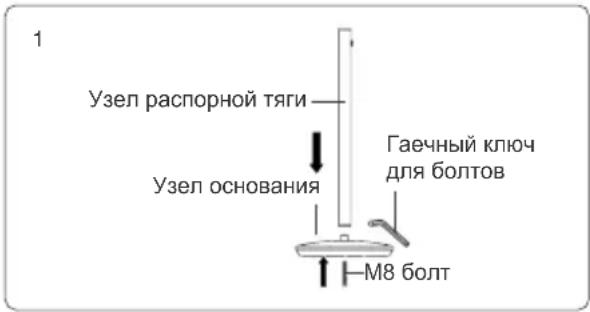

1 Узел распорной тяги Узел основания Гаечный ключ для болтов M8 болт

2 Узел вентилятора

3

Эксплуатация продукции

Описание функциональных кнопок и индикаторных ламп

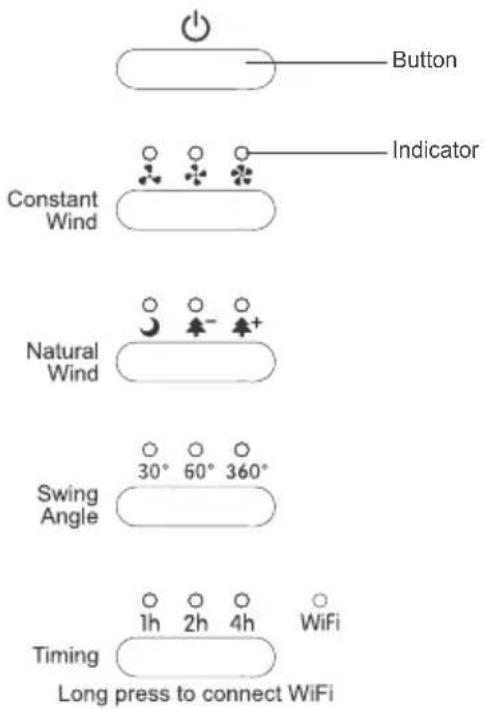

Button Indicator Constant Wind Natural Wind 30° 60° 360° Swing Angle Timing 1h 2h 4h WiFi Long press to connect WiFi

Кнопка"

После подключения машины к источнику питания целая машина издает гармоничный звонок, все индикаторные лампы мигают один раз, и машина перейдет в режим ожидания при включении питания. После нажатия кнопки “☐”, зуммер издает гармоничный звонок, и при первом запуске машина входит в режим средней скорости с постоянной скоростью по умолчанию. При повторном включении машина будет непосредственно входить в режим, установленный при последнем выключении питания (вилка питания не отсоединена); если нужно выключить машину, просто нужно нажать кнопку “☐” еще раз.

Кнопка "Ветер с постоянной скоростью"

Данная машина предоставляет режим ветра с постоянной скоростью, который может выбираться путем нажатия кнопки "Ветер с постоянной скоростью". При нажатии кнопки будет сопровождаться указательным сигналом, изданный зуммером. В режиме ветра с постоянной скоростью пользователям предоставляется возможность вручную выбирать три скорости ветра: низкую, среднюю и высокую. При выбираемой определенной скорости ветра загорается соответствующая индикаторная лампа, а вторичная кнопка является кнопкой цикла.

Кнопка "Естественный ветер"

Данная машина предоставляет режим естественного ветра, который может выбираться путем нажатия кнопки "Естественный ветер". При нажатии кнопки будет сопровождаться указательным сигналом, изданный зуммером. В режиме естественного ветра предоставляется возможность вручную выбирать три скорости ветра: спящий ветер, слабый лесной ветер и сильный лесной ветер. При выбираемой определенной скорости ветра загорается соответствующая индикаторная лампа, а вторичная кнопка является кнопкой цикла.

В различных режимах применяются следующие ситуации:

Лесной ветер (сильный): Ветер дует на поверхность человеческого тела мягко, комфортно и не пронизывающий. Подходит для использования молодыми людьми.

Лесной ветер (низкий) и спящий ветер: ветер дует на поверхность человеческого тела мягко, комфортно и не пронизывающий. Он подходит для новорожденных и малолетних детей, беременных женщин и пожилых людей.

Кнопка "Качание"

Данная машина предоставляет три угла поворота 30° слева и справа, 60° слева и справа и бесконечный цикл 360°. Качание данной машины должно поворачиваться влево и вправо по центру текущего положения.

При нажатии кнопки "Качание" за один раз, головка вентилятора соответственно поворачивается влево и вправо на 30°, при нажатии кнопки за два раза, головка вентилятора соответственное поворачивается влево и вправо на 60°, при нажатии кнопки за три раза, головка вентилятора бесконечно вращается на 360°, при повторном нажатии то качание останавливается. Данная кнопка является кнопкой цикла, и при ее нажатии она будет сопровождаться указательным сигналом, изданным зуммером. В выбранном состоянии определенного угла загорается соответствующая индикаторная лампа.

Кнопка хронирования

Для удовлетворения потребностей потребителей данная продукция обеспечивает время хронирования 1-7 часов. При нажатии кнопки "Хронизация" за один раз, время хронирования составляет 1 час, при нажатии кнопки за два раза, то составляет 2 часа, при нажатии за три раза, составляет 3 часа, и так далее, при нажатии за семь раз, то составляет 7 часов, и при повторном нажатии, то хронирование отменено. Данная кнопка является кнопкой цикла, и при ее нажатии она будет сопровождаться указательным сигналом, изданным зуммером. По истечении заданного времени машина прекращает работу.

В состоянии хронирования загорается индикаторная лампа. Когда хронирование

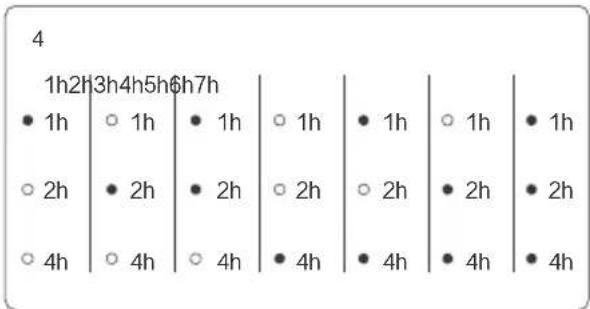

4 1h2h 3h4h5h$6h7h • 1h ○ 1h • 1h ○ 1h • 1h ○ 1h • 1h ○ 2h • 2h • 2h ○ 2h ○ 2h • 2h • 2h ○ 4h ○ 4h ○ 4h • 4h • 4h • 4h • 4h

5 90° -5°

6 Кнопка Кронштейн батареи

7 Отрицательная полярность батареи вверх + + Положительная и отрицательная полярности батареи Кронштейн батареи

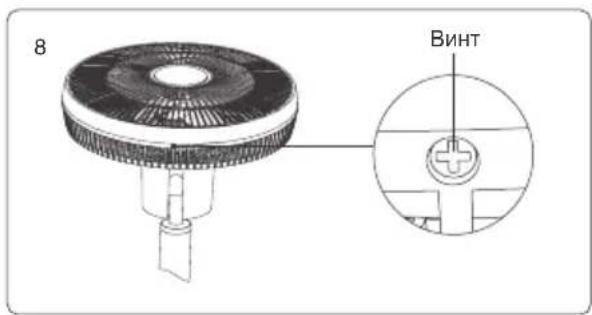

8 ВИНТ

составляет 1 час, то индикаторная лампа "1 часа" загорается; когда хронирование составляет 2 часа, индикаторная лампа "2 часа" загорается; когда хронирование составляет 3 часа, индикаторные лампы "1 часа + 2 часа" загораются; когда хронирование составляет 4 часа, то индикаторная лампа "4 часа" загорается; когда хронирование составляет 5 часов, то индикаторные лампы "1 часа + 4 часа" загораются; когда хронирование составляет 6 часов, индикаторные лампы "2 часа + 4 часа" загораются; когда хронирование составляет 7 часов, то индикаторные лампы "1 часа + 2 часа + 4 часа" загораются. (Рисунок 4)

Ручная регулировка угла наклона

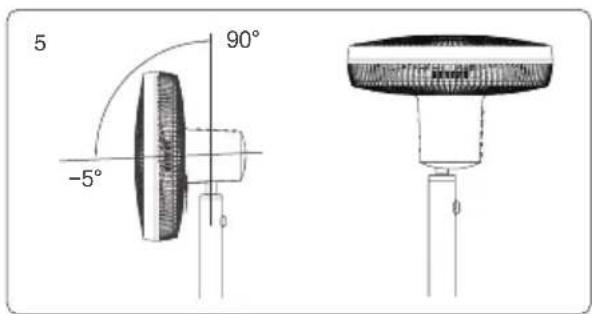

В дополнение к функции автоматического поворота влево и вправо, данная продукция

также может вручную регулировать угол поворота в верхнем и нижнем направлениях. Его можно регулировать под любым углом от -5° до 90° снизу вверх. (Рисунок 5)

10 Lопасть вентилятора Поворотная кнопка лопасти вентилятора

Использование дистанционного пульта

Согласование дистанционного пульта и регулировочного вентилятора

Дистанционный пульт и регулировочный вентилятор спаривались один за другим перед выпуском с завода, и могут использоваться в обычном режиме. При отсутствии реакции на операцию, просим сопоставить в соответствии со следующим методом:

Сначала крепко прижать кнопку "на заднем сиденье целой машины и не отпускать, затем вставлять адаптер. Услышав звук "динь-дон", индикаторная лампа ветра с постоянной скоростью по высокому уровню будет гореть в течение длительного времени, отпускать руку, а затем нажать кнопку "Естественный ветер" на дистанционном пульте в течение длительного времени до вращения регулировочного вентилятора, то совпадение получилось. Другие кнопки дистанционного пульта могут использоваться в обычном режиме.

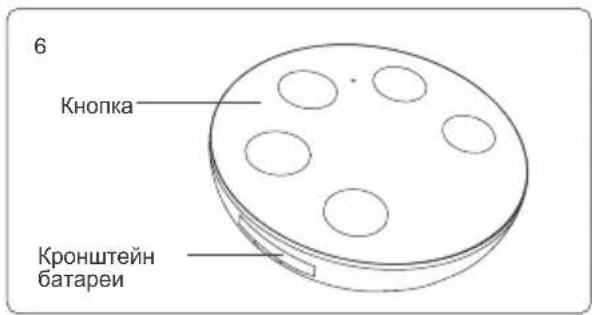

Описание кнопки и функции .(Рисунок 6)

Кнопка "Переключатель": Метод использования схожий с кнопкой "♡"на вентиляторе.

Кнопка "Ветер с постоянной скоростью": Метод использования схожий с кнопкой "Ветер с постоянной скоростью".

Кнопка "Естественный ветер": Метод использования схожий с кнопкой "Естественный ветер" на вентиляторе.

Кнопка "Качание": Метод использования схожий с кнопкой "качание" на вентиляторе.

Кнопка "Хронирование": Метод использования схожий с кнопкой "Хронирование" на вентиляторе.

Смена батареи

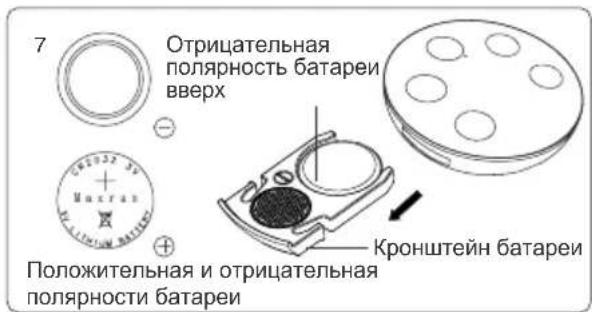

Вытащить кронштейн батареи от дистанционного пульта и следует обратить внимание на

переднюю и заднюю части батареи при смене батареи. (Рисунок 7)

Примечание:

1. Просим не размещать дистанционный пульт (батарею) в пределах досягаемости детей. В случае проглатывания батарейки по ошибке необходимо немедленно обратиться в скорую неотложную помощь.
2. Когда дистанционный пульт находится в режиме ожидания в течение длительного времени, во избежание утечки батареи, просим вынуть батарею из дистанционного пульта.
3. Если жидкость, вытекшая из батареи, случайно попадет в глаза, просим промыть большим количеством воды, а затем немедленно обратитесь к врачу.
4. Когда жидкость, вытекающая из батареи, попадет на кожу или одежду, просим промыть немедленно большим количеством воды.
5. При утилизации батареи, просим утилизировать надлежащим образом в соответствии с методами сортировки мусора, предписанными в данной области.

Ознакомление с подключением к приложению WiFi

1. Продукция подключена к источнику питания, и в одно время следует обеспечить то, что мобильник подключен к сети WiFi с частотой 2,4 ГГц, Голубой зуб (Bluetooth) мобильника включен.

2. Следует обеспечить, что оборудование, мобильник и маршрутизатор расположены близко друг к другу.

3. агрузить и открыть Арр:

Найти "JIMMY smart life" в магазине приложений. При первой загрузке и использовании просим щелкать кнопку "Создать новую учетную запись", чтобы зарегистрироваться; если у вас уже есть учетная запись, то нажать кнопку "Войти с помощью существующей учетной записи".

Настройки подключения к интернету

Длительно нажать кнопку "Хронирование" в течение 5 секунд, пока индикаторная лампа "WiFi" не начнет мигать.

Открыть страницу "Домашняя страница"

JIMMY Smart Life App и нажать кнопку Добавить "+" в правом верхнем углу.

страницы.

При выборе режима "Автоматическое обнаружение", на экране появится умный вентилятор для кондиционирования воздуха, нажать "Далее", ввести имя и пароль WiFi в соответствии с подсказкой на странице, нажать "Далее", пока Арр мобильника не отобразит интерфейс "Успешно добавить устройство", нажать "Готово", добавленная машина и оборудование будут отображаться в списке оборудований, и нажать оборудование, чтобы войти в основной интерфейс управления.

Удалить оборудование из Арр

Когда пользователям необходимо удалить оборудование, нажать на главную страницу Арр,

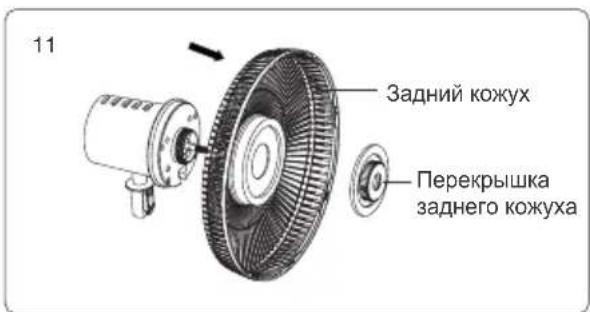

11 Задний кожух Перекрышка заднего кожуха

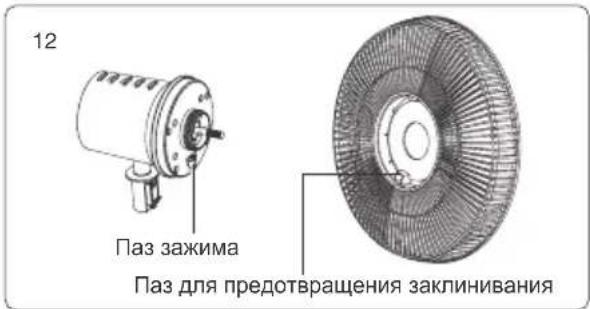

12 Паз зажима Паз для предотвращения заклинивания

длительно нажать название оборудования, нажать "Удалить оборудование", и появится "Подтвердите, что вы хотите удалить оборудование или распустить группу?" на Арр мобильника. Нажать "Подтвердить" всплывающее окно покажет, что удаление оборудования прошло успешно.

Примечание:

1. Если значок WiFi всегда включен, это означает, что устройство подключено к сети.
2. Если мигает значок WiFi, это означает, что оборудование не подключено к сети; просим снова подключить и проверять, нормально ли подключены домашняя сеть и мобильное подключение.

Для получения дополнительной информации о характеристиках и содержании Arr, просим загрузить для использования и понятия, и можно просматривать "Часто задаваемые вопросы" Arr.

Очистка и техническое обслуживание

Примечание:

1. Чтобы эффективно использовать данную машину, при длительном использовании просим обслуживать ее каждые две недели в соответствии со следующими методами.

2. Перед разборкой и очисткой обязательно вытащить адаптер из розетки.

3. Держать заднее сиденье вентилятора при разборке вентилятора, чтобы предотвратить зажатия руки.

Демонтаж и монтаж машины

Демонтаж

1. Выключить машину, крепко прижать кнопку освобождения на распорной тяге, вытащить узел вентилятора (или не вытащить), и с помощью крестообразной отвертки откручивать винты в нижней части декоративного кольца. (Рисунок 8)
2. Вращать передний кожух по часовой стрелке и снять передний кожух после того, как стрелка на переднем кожухе "▼" будет направлена на "♂от ""(Рисунок 9)
3. Удерживать лопасть вентилятора одной рукой, другой рукой отвинтить кнопку лопасти вентилятора по часовой стрелке и снять лопасть вентилятора.(Рисунок 10)
4. После снятия лопастей вентилятора вращать задний кожух против часовой стрелки. После отвинчивания можно снять задний кожух .(Рисунок 11)

Монтаж

После очистки каждой детали вентилятора, собирать в порядке разборки. Следует обратить внимание на следующие пункты:

1. При сборке заднего кожуха с задним сиденьем, паз для предотвращения заклинивания заднего кожуха выравнивается с пазом зажима заднего сиденья, а перекрышка заднего кожуха должна быть затянута. (Рисунок 12)
2. При монтаже следует обратить внимание на то, что паз за лопастью вентилятора должен быть закреплен на ограничительном штифте вала двигателя. (Рисунок 13)

13

Паз Ограничительный штифт

14

Задний кожух

Лопасть вентилятора

Передний кожух
15

Поворотная- кнопка

лопасти

вентилятора

Узел заднего сиденья

Узел распорной тяги и основания
15

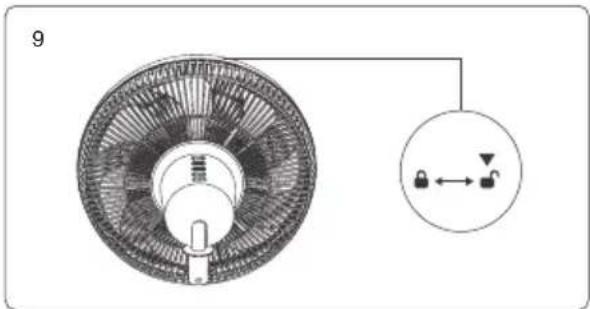

1. При монтаже переднего кожуха указательные стрелки шелкографии "▼" и " 🔍" должны выравниваться, вращать передний кожух по часовой стрелке, до выравнивания "▼" и " 🔍" затем завинтить винт, и монтаж завершен.

Очистка и техническое обслуживание каждой детали

Детали, которые могут очиститься водой: задний кожух, лопасть вентилятора, передний кожух. (Рисунок 14) Можно протереть мягкой тканью или губкой, смоченной нейтральным кухонным чистящим средством, чтобы сохранить чистоту. После очистки, просим размещать в месте, которое не будет подвергаться воздействию прямых солнечных лучей, и полностью просушить.

Детали, которым не нужно очиститься водой: поворотная кнопка лопастей вентилятора, узел заднего сиденья, узел распорной тяги и основания. (Рисунок 15) Просим аккуратно протирать мягкой и сухой тряпкой и не использовать банановую эссенцию, эфирные масла, чистящие средства, щелочные чистящие растворы и т.д.

Примечание: Не помещать в воду для очистки, чтобы не перегорели внутренние электрические компоненты при включении питания, что может привести к повреждению машины.

Хранение машины

Если машина не используется в течение длительного времени, просим вырывать вилку питающего провода, размещать в сухом месте для хранения надлежащим образом.

Особые указания

Перед использованием данной машины, просим внимательно прочитать данную инструкцию по эксплуатации и сохранить надлежащим образом для последующих запросов.

Просим не включить машину перед окончательной сборкой, чтобы избежать неисправностей и опасности.

Просим не позволять детям играть с машиной или управлять машиной, чтобы избежать несчастных случаев.

Перед использованием, просим проверять рабочее напряжение, которое соответствует ли указанному напряжению данной машины.

Просим использовать прилагаемый специальный адаптер в качестве источника питания, в противном случае это может привести к пожару или повреждению машины.

Просим не использовать машину, если питающий провод и вилка питания повреждены или ослаблены после вставления в розетку питания.

Просим не повреждать, разрушать, обрабатывать, насильно сгибать, растягивать, повертывать питающий провод, не размещать тяжелые предметы на питающий провод или давить питающий провод, в противном случае это может привести к пожару и риску поражения электрическим током при использовании.

Просим не держать питающий провод в руке, чтобы отключить источник питания, и обязательно схватить вилку питания на переднем конце, чтобы отключить источник питания.

Просим не отключать источник питания мокрыми руками, чтобы избежать риска поражения электрическим током.

Просим не размещать данную машину в следующих местах:

1. Вблизи препятствий (таких как шторы), которые влияют на течение ветра. Если шторы

закатаны в машину, может привести к несчастным случаям или травмам.

1. Места, где есть прямое солнечное облучение, прямое солнечное облучение приведет к выцветанию корпуса машины.

2. Места, близкие к источнику тепла (например, нагревателю), другое тепло приведет к выцветанию или деформации корпуса машины.

3. Вблизи газовой плиты или места, где имеются горючие газы, что может привести к пожару или взрыву.

4. Очевидно влажные места, где возможно привести к поражению электрическим током или пожару.

5. На неровной или наклонной поверхности опрокидывание машины может привести к телесному повреждению. Do not run the product without installing the front cover.

Просим не запускать данную продукцию в случае без монтажа переднего сетчатого кожуха.

Просим не распылять духи на данную продукцию.

Просим не залезть пальцы или другие острые предметы в передний сетчатый кожух.

При возникновении ненормальных условий, таких как ненормальный звук, высокая температура или незаконная эксплуатация машины, просим немедленно прекратить использование.

Просим не размещать посторонние предметы внутри машины или брызгать водой, в противном случае это может привести к пожару или поражению электрическим током.

За исключением технического обслуживания, просим не разлагать и не модифицировать данную продукцию, что может привести к пожару, поражению электрическим током или травмам.

Просим не позволять данной продукции падать с высоты или сильно бить данную продукцию, в противном случае это может привести к неисправности или повреждению.

Просим не дуть прямо на ветер в течение длительного времени. слишком холодный ветер может повлиять на здоровье.

Перед сборкой и разборкой машины, просим обязательно вытащить вилку питания.

Если машина не используется в течение длительного времени, просим выключить выключатель питания, вытащить вилку питания и хранить ее в сухом месте.

Когда машина не используется, обязательно выключить источник питания и вытащить вилку питания, чтобы избежать неисправности в схеме.

Устранение неисправностей

Прежде чем доверить отделу технического обслуживания, просим сначала проверять следующие пункты.

Явление Возможные причины Методы устранения
Вентилятор не вращает при нажатии кнопки "()	Адаптер не правильно вставляется в розетку	Правильно вставлять адаптер в розетку
	Вилка питающего провода адаптера не прочно вставляется в розетку главной машины	После правильного подключения адаптера к главной машины издаст звук
Эксплуатационный шум вентилятора слишком большой	Поворотная кнопка лопасти вентилятора не затянута	Затянуть поворотную кнопку лопасти вентилятора
	Головка вентилятора и передний кожух не правильно монтируются	Прочно монтировать головку вентилятора и передний кожух
Вентилятор работает, но сила ветра становится слабой	Проверять установку режима вентилятора	Изменение силы ветра в режимах, отличных от режима ветра с постоянной скоростью, является нормальным явлением.
	Прилагается пыль на лопасти вентилятора и сетчатого кожуха.	Прилагаемая пыль будет снижать эффективность продувки, рекомендуется часто проводить техническое обслуживание.
Вентилятор автоматически прекращает работу	Устанавливается таймер	Просим вновь установить таймер
Нельзя управлять дистанционным пультом	Батарея дистанционного пульта стареет	Сменить новую батарею
	Размещение положительной и отрицательной полярностей батареи для дистанционного пульта ошибкается	Подтверждать положительную и отрицательную полярности батареи
	Оперативная дистанция превышает максимальное расстояние	Должно находиться в диапазоне использования дистанционного пульта
	Неправильное сопряжение дистанционного пульта	См. "Использование дистанционного пульта" для сопряжения

Спецификация продукции

Технические параметры

Модель JF41 Pro
Номинальное напряжение 24 В	==
Номинальная мощность 20 вт
Номинальное входное напряжение адаптера 100-240В - 50/60 герц 0.8А
Номинальное выходное напряжение адаптера 24В 1000МА

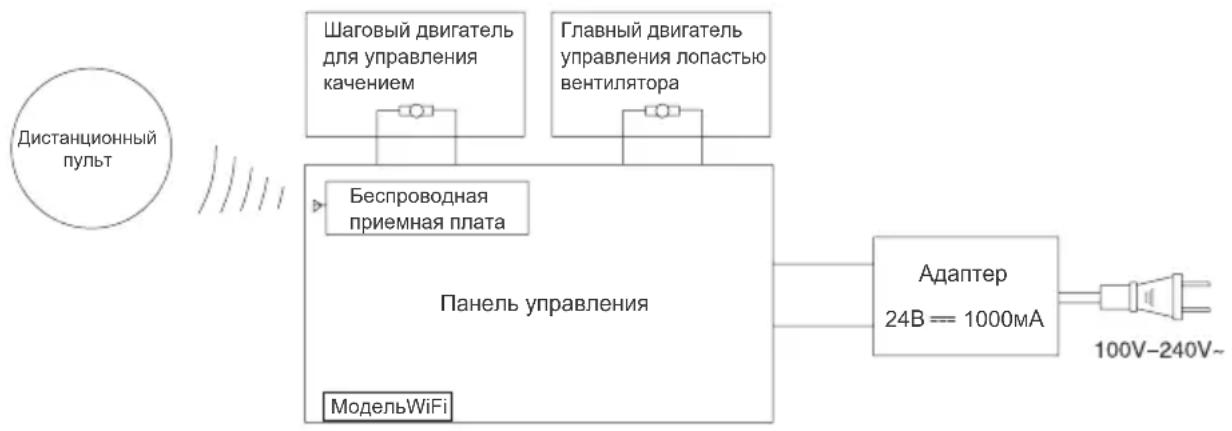

Электрическая схема

Информация о завод-изготовителе

Изготовитель Кингклин Электрик Ко., Лтд
Адрес	Китай, No1 Сянян Роуд, Нью Дистрикт, Сучжоу, Цзянсу Провинс

CE EAC

Утилизация

С учетом охраны окружающей среды прибор, оснастка и упаковка должны подвергнуться подходящей переработке для повторного использования содержащегося в них сырья.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Только для стран-членов ЕС:

В соответствии с Европейской директивой 2012/19/EU отслужившие приборы, и, в соответствии с Европейской директивой 2006/66/EC, поврежденные либо отработанные аккумуляторные батареи/батарейки необходимо собирать отдельно и утилизировать без ущерба для окружающей среды.

Возможны изменения без предварительного уведомления.

Указание по поводу гарантии

Срок гарантийного ремонта основного устройства данной продукции действует на два года с даты покупки, а запчастей на один год.

Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем или третьими лицами, повреждении, вызванном внешними обстоятельствами, или из-за аккумуляторных батарей.
