MANUALE UTENTE JF41 Pro JIMMY

Installazione del prodotto

Disimballaggio

Aprire la confezione, estrarre il tampone di gommapiuma, tutti gli accessori e la macchina dalla confezione e togliere i sacchetti di plastica. Conservare il cartone e i sacchetti di plastica in buone condizioni per la manutenzione e la riparazione in futuro.

Nome delle parti

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

1. Anello decorativo
2. Coperchio posteriore
3. Adattatore di alimentazione
   10.Pulsanti
   13.Pulsante di rilascio

4. Copertura della base

5. Parte decorativa del coperchio anteriore
   5.Batteria a bottone
   8.Chiave

6. Alloggiamento posteriore

7. Palo di supporto
   17.Base

8. Coperchio anteriore

9. Telecomando

9.Vite M8

12.Connettore superiore

15.Connettore inferiore

Lista imballaggio

Nome delle parti Ventola Asta di supporto Base		Adattatore di alimentazione
Quantità 1 1 1 1
Telecomando Batteria a bottone Vite M8 Chiave Manuale d'uso
1 1 1 1 1

Assemblaggio del corpo principale

1. Aprire la confezione, estrarre l'asta di supporto e la base, inserire l'asta nella base e assicurarsi che il pulsante di rilascio dell'asta sia sul lato superiore. Quindi avvitare la base e l'asta con la vite M8. (Figura 1)
2. Estrarre il gruppo ventola e installarlo sul palo di supporto, quando si sente un "clic" l'installazione è terminata. (Figura 2)

Nota:

1. Tenere saldamente il motore e la parte di controllo quando si monta o si smonta la ventola per evitare il pizzicamento delle dita.
2. Quando non si utilizza il prodotto e si desidera riporlo, è sufficiente smontarlo nell'ordine inverso rispetto al montaggio.

Collegamento dell'adattatore di alimentazione Estrarre l'adattatore di alimentazione, inserire la spina nella presa e collegare l'altro lato all'interfaccia inferiore della base, quindi è fatto. (Figura 3)

Nota:

Assicurarsi che la tensione di ingresso sia 220V-240V, mantenere la spina e le mani asciutte prima di toccare la spina e inserirla nella presa.

Operazione di produzione

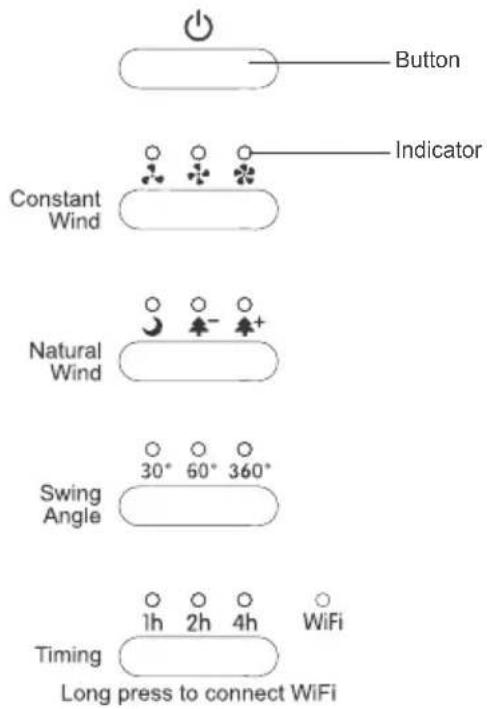

Pulsanti operativi e istruzioni degli indicatori

Button Indicator Constant Wind Natural Wind Swing Angle 30° 60° 360° Timing 1h 2h 4h WiFi Long press to connect WiFi

"Pulsante

Dopo essere stata collegata all'alimentazione, l'intera macchina emetterà un segnale acustico e tutte le spie lampeggeranno una volta. La macchina è in stato di accensione e standby. Premere il pulsante “ ⏻”, il cicalino suonerà un campanello. La macchina entrerà nella modalità di vento costante e moderata impostata di default quando la macchina viene avviata per la prima volta. Quando la macchina viene riavviata, entrerà direttamente nella modalità impostata quando la macchina è stata spenta l'ultima volta (la spina del cavo di alimentazione non è stata estratta). Se c'è bisogno di spegnerlo, premere di nuovo il pulsante “ ⏻”.

Pulsante "Vento costante"

La macchina prevede la modalità di vento costante, selezionabile premendo il pulsante di "Vento Costante". Nella modalità di vento costante, sono fornite velocità del vento bassa, media e alta che gli utenti possono scegliere manualmente. Quando viene selezionata la velocità del vento, la spia corrispondente sarà accesa. Questo pulsante è ciclico.

Pulsante "Vento naturale"

La macchina prevede una modalità di vento naturale, selezionabile premendo il pulsante "Vento naturale". Nella modalità vento naturale, l'utente può selezionare manualmente le tre velocità del vento: vento dormiente, vento della foresta basso e vento della foresta alto, e la spia corrispondente si accenderà quando viene selezionata la velocità del vento. Questo pulsante è ciclico.

L'applicazione delle varie modalità è il seguente:

Vento della foresta (alto): il vento soffia dolcemente sulla superficie del corpo umano, che risulta confortevole e non aspro. È adatto ai giovani.

Vento della foresta (basso) e vento dormiente: il vento soffia dolcemente sulla superficie del

corpo umano, che è confortevole e non aspro. È adatto a neonati, donne in gravidanza e anziani.

Pulsante "Angolo di oscillazione"

La macchina offre tre angoli di oscillazione di 30° a sinistra ea destra, 60° a destra e a sinistra e ciclo infinito di 360°. L'oscillazione della macchina è il movimento sinistro e destro centrato sulla posizione corrente. Premere il pulsante "angolo di oscillazione" per far oscillare la testa della ventola da un lato all'altro di 30°, premere due volte per far oscillare la testa della ventola da un lato all'altro di 60°, premere tre volte per ruotare la testa della ventola di 360° indefinitamente e quindi premere il pulsante "angolo di oscillazione" per fermarsi. Questo pulsante è un tasto ciclico, che sarà accompagnato dal segnale acustico del cicalino. Nello stato selezionato di un determinato angolo, l'indicatore corrispondente si accende.

Pulsante "Cronometraggio"

Al fine di soddisfare le esigenze dei consumatori, il prodotto prevede 1-7 ore di temporizzazione. Premere il tasto "Cronometraggio" una volta, il tempo è 1h, due volte è 2h, tre volte è 3h e così via, sette volte è 7h, quindi premere di nuovo per annullare il cronometraggio. Questo pulsante è un tasto ciclico e sarà accompagnato dal segnale acustico emesso dal buzzer. Quando il tempo è scaduto, la macchina smette di funzionare.

Nello stato di temporizzazione, la spia è accesa. La temporizzazione è 1h, la spia "1h" è accesa; la temporizzazione è 2h, la spia "2h" è accesa; la temporizzazione è 3h, la spia "1h+2h" è accesa; la temporizzazione è 4h, la spia "4h" è accesa; la temporizzazione è 5h, La spia "1h+4h" è accesa; la temporizzazione è 6h, la spia "2h+4h" è accesa; la temporizzazione è 7h, la spia "1h+2h+4h" è accesa. (Figura 4)

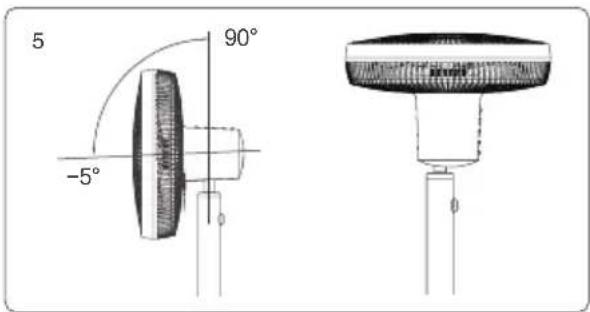

Regolazione manuale dell'angolo

Oltre alla funzione di oscillazione automatica destra e sinistra, il prodotto può anche essere regolato manualmente in qualsiasi angolazione dal basso verso l'alto - da 5° a 90° .(Figura 5)

Uso del telecomando

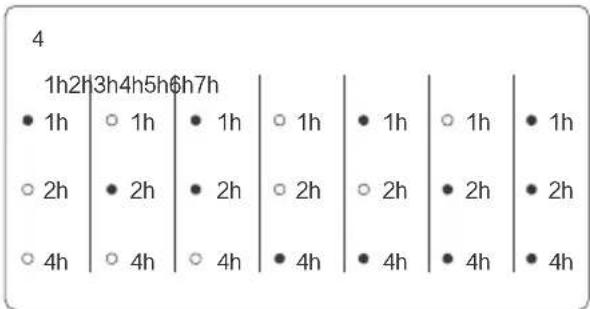

4 1h2h 3h4h5h$6h7h • 1h ○ 1h • 1h ○ 1h • 1h ○ 1h • 1h ○ 2h • 2h • 2h ○ 2h ○ 2h • 2h • 2h ○ 4h ○ 4h ○ 4h • 4h • 4h • 4h • 4h

5 90° -5°

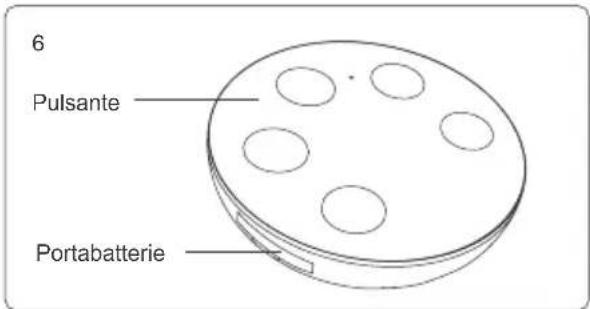

6 Pulsante Portabatterie

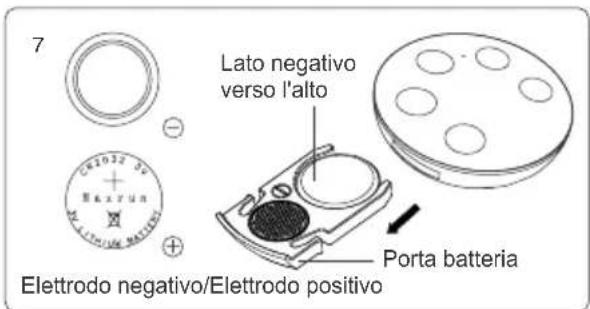

7 Lato negativo verso l'alto Porta batteria Elettrodo negativo/Elettrodo positivo

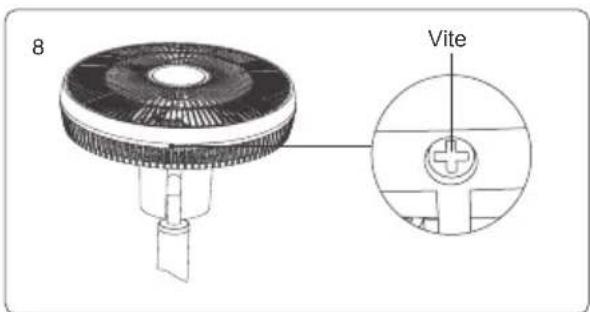

8 Vite

Abbinamento di telecomando e ventola

Il telecomando e la ventola sono già stati abbinati e sono normalmente in uso. Se non si ottiene alcuna risposta all'operazione, abbinare il telecomando e la ventola come indicato di seguito: Continuare a premere saldamente il pulsante", quindi collegare l'adattatore. Dopo un tintinnio, la spia dell'indicatore di velocità del vento costante si accende. Rilascia il pulsante e continua a premere il pulsante "vento naturale" sul telecomando finché la ventola non gira, quindi finisci l'abbinamento e gli altri pulsanti del telecomando possono essere utilizzati normalmente.

Tasti e descrizione delle funzioni .(Figura 6)

Pulsante "On/off": la stessa funzione del pulsante "sulla ventola.

10 Pala del ventilatore Manopola della ventola

Pulsante "Vento costante": la stessa funzione del pulsante "Vento costante" sulla ventola.

Pulsante "Vento naturale": la stessa funzione del pulsante "Vento naturale" sul ventilatore.

Pulsante "Angolo di oscillazione": la stessa funzione del pulsante "Angolo di oscillazione" sulla ventola.

Pulsante "Cronometraggio": lo stesso del pulsante "Cronometraggio" sulla ventola.

La sostituzione della batteria

Rimuovere il supporto della batteria dal telecomando. Si prega di distinguere gli elettrodi positivo e negativo della batteria quando la si sostituisce. (Figura7)

Nota:

1. Non posizionare il telecomando (batteria) dove i bambini possono toccarlo. Consultare un medico se le batterie vengono ingerite.
2. Quando il telecomando è inattivo per un lungo periodo, rimuovere la batteria dal telecomando per evitare perdite dalla batteria.
3. Se il liquido fuoriuscito dalla batteria entra accidentalmente negli occhi, sciacquare abbondantemente con acqua e consultare immediatamente un medico.
4. Quando il liquido fuoriuscito dalla batteria si attacca alla pelle o ai vestiti, sciacquare immediatamente con abbondante acqua.
5. Quando si elimina la batteria, smaltirla correttamente secondo il metodo di classificazione dei rifiuti stabilito nella zona.

Introduzione alla Connessione app WiFi

1. Accendere la macchina, assicurarsi che il telefono cellulare sia connesso alla rete WiFi a 2,4 GHz e che il bluetooth del telefono sia acceso.
   2.Assicurarsi che il dispositivo, il telefono cellulare e il router wireless siano vicini l'uno all'altro.
2. Scaricare e aprire l'App:

Gli utenti possono cercare "JIMMY smart life" nell'App Store per scaricarlo.

Per il primo utilizzo, fare clic su "Registrati" per registrarsi. Se gli utenti hanno un account esistente, fare clic su "Accedi" per accedere all'account.

Impostazioni di rete del dispositivo

Premere a lungo il pulsante "timing" per 5 secondi fino a quando l'indicatore "WiFi" inizia a

lampeggiare. Aprire la pagina "Home" dell'app JIMMY Smart Life e fare clic sul pulsante "+" nell'angolo in alto a destra della pagina; Selezionare la modalità "Scansione automatica" e JIMMY Ventola intelligent apparirà sullo schermo, fare clic su "Avanti", quindi inserire il nome e la password Wifi, fare clic su "Avanti". Fino a quando l'app mobile non viene visualizzata l'interfaccia "aggiungi dispositivo con successo", fare clic su "Fine", il dispositivo aggiunto verrà visualizzato nell'elenco dei dispositivi. Fare clic sul dispositivo per accedere all'interfaccia di controllo principale.

Rimuovere il dispositivo dall'app

Se l'utente deve rimuovere il dispositivo, fare clic sulla pagina principale dell'app, premere a lungo il nome del dispositivo e fare clic su "Rimuovi dispositivo". L'app mobile visualizzerà "Elimina dispositivo o chiudi gruppo?", fare clic su "Conferma". Rimuovere il dispositivo correttamente, fare clic su "Fine" per tornare all'interfaccia.

Nota:

1. Se l'indicatore "WiFi" è sempre acceso, significa che il dispositivo è connesso alla rete.
2. Se l'indicatore "WiFi" lampeggia, significa che il dispositivo non è connesso alla rete. Riconnettersi e verificare se la rete domestica e il telefono cellulare sono collegati correttamente. Per ulteriori informazioni sulle funzionalità e sui contenuti dell'app, scaricarla e utilizzarla per comprendere e l'utente può anche controllare le "FAQ e feedback" nell'APP.

Pulizia e manutenzione

Nota:

1. Per utilizzare efficacemente la macchina, eseguire la manutenzione ogni due settimane secondo il seguente metodo durante l'uso continuo.
   2.Assicurarsi di estrarre l'adattatore dalla presa prima dello smontaggio e della pulizia.
2. Tenere saldamente la ventola per evitare il bloccaggio manuale durante lo smontaggio.

Smontaggio e montaggio della macchina

Smontaggio

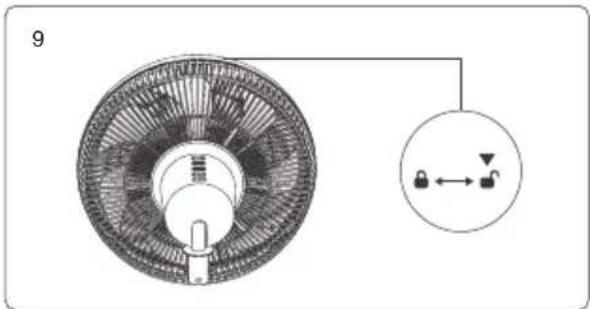

1. Chiudere la macchina, premere e tenere premuto il pulsante di rilascio sull'asta di supporto, estrarre i componenti della ventola (o no) e avvitare la vite inferiore dell'anello decorativo con un cacciavite a croce. (Figura 8)

2. Ruotare il coperchio anteriore in senso orario e rimuovere il coperchio anteriore dopo che la freccia "▼"sul coperchio anteriore indica " da ". (Figura 9)

3. Tenere la pala della ventola in una mano, ruotare la manopola della ventola in senso orario con l'altra mano e rimuovere la pala della ventola. (Figura 10)

4. Dopo aver rimosso la pala della ventola, ruotare la piastra di copertura del coperchio posteriore in senso antiorario e rimuovere il coperchio dopo averlo svitato. (Figura 11)

Montaggio

Dopo la pulizia di tutte le parti dei componenti

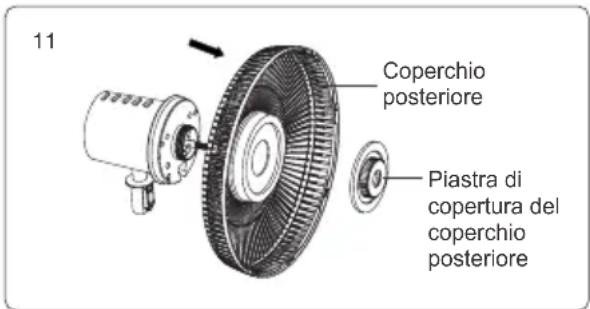

11 Coperchio posteriore Piastra di copertura del coperchio posteriore

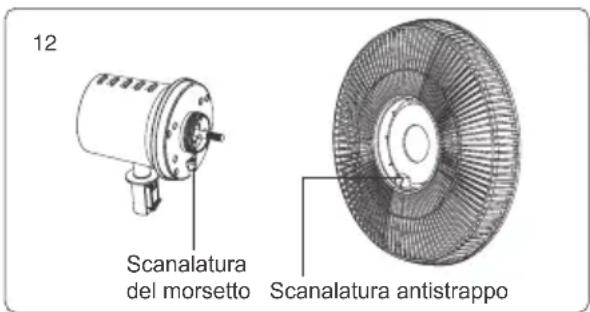

12 Scanalatura del morsetto Scanalatura antistrappo

del ventilatore, è possibile montarli in senso inverso secondo la sequenza di smontaggio. Si prega di notare i seguenti punti:

1. Quando il coperchio posteriore è assemblato con il motore e la parte di controllo, la scanalatura anti-strappo del coperchio posteriore deve essere allineata con la scanalatura del morsetto del motore e la parte di controllo e la piastra di copertura del coperchio posteriore deve essere serrata. (Figura 12)
2. Durante l'installazione, tenere presente che la scanalatura dietro la pala della ventola deve essere bloccata sul perno limite dell'albero motore. (Figura 13)
3. Quando si installa il coperchio anteriore, le frecce "▼" e " 🔍 devono essere allineate.

Ruotare il coperchio anteriore in senso orario finché "▼" e "♥" non sono allineati. Stringere la vite e completare l'installazione.

Pulizia e manutenzione di tutte le parti

Parti che possono essere pulite con acqua: coperchio posteriore, pala della ventola, coperchio anteriore .(Figura 14)

Utilizzare un detergente da cucina neutro per immergere un panno morbido umido o una spugna e quindi pulire le parti. Dopo la pulizia, riporli in un luogo fresco e asciutto, evitando la luce solare diretta.

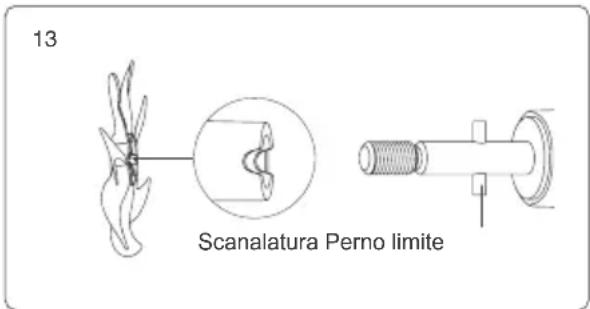

13 Scanalatura Perno limite

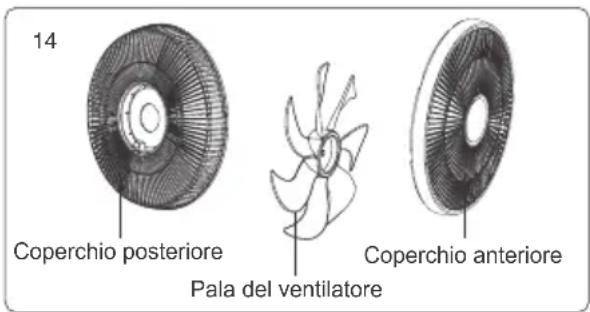

14 Coperchio posteriore Pala del ventilatore Coperchio anteriore

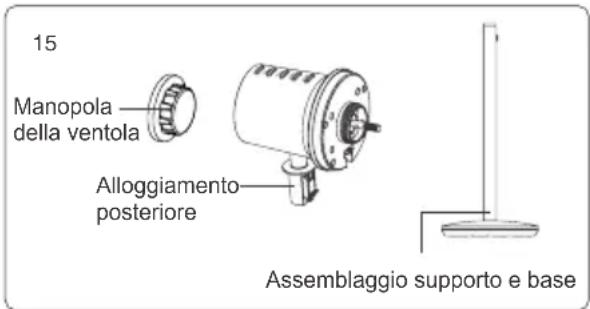

15 Manopola della ventola Alloggiamento posteriore Assemblaggio supporto e base

Parti da non pulire con acqua: manopola della ventola, gruppo motore e controllo, palo di supporto e gruppo base .(Figura 15) Si prega di utilizzare un panno morbido e asciutto per pulirli delicatamente, non utilizzare olio di banana, olio volatile, detergente, liquido detergente alcalino.

Nota: Non immergerli nell'acqua per pulirli, per non bruciare le parti elettriche interne e danneggiare la macchina.

Conservazione

Se la macchina deve rimanere a lungo inattiva, scollegare il cavo di alimentazione e conservarla in un luogo asciutto.

Note di sicurezza

Prima di utilizzare la macchina, leggere attentamente queste istruzioni e conservarle per riferimento futuro.

Per evitare guasti e pericoli, si prega di non elettrificare la macchina prima che sia assemblata.

Non lasciare che i bambini giochino o utilizzino la macchina per evitare incidenti.

Prima dell'uso, controllare se la tensione è coerente con la tensione contrassegnata della macchina.

Si prega di utilizzare l'adattatore speciale allegato come fonte di alimentazione, altrimenti potrebbe causare incendi o danni alla macchina.

Non utilizzare se il cavo di alimentazione o la spina sono danneggiati o si allentano quando vengono collegati a una presa di corrente.

Non danneggiare, elaborare, piegare con forza, allungare o torcere il cavo di alimentazione.

Non appoggiare oggetti pesanti sul cavo di alimentazione né pizzicare il cavo di alimentazione. In caso contrario, potrebbe causare incendi e scosse elettriche.

Non estrarre il cavo di alimentazione dall'alimentatore. Assicurati di estrarlo afferrando la spina di alimentazione all'estremità anteriore. Non tirare la spina di alimentazione con le mani bagnate per evitare il rischio di scosse elettriche.

Non posizionare il prodotto nei seguenti luoghi:

1. Gli ostacoli che influenzano il flusso del vento (come le tende), che sono coinvolti nella macchina, possono causare incidenti o lesioni.

2. La luce solare diretta scolorirà il guscio della macchina.

3. Vicino alla fonte di calore (come il riscaldatore), che potrebbe scolorire o deformare il guscio della macchina.

4. Possono verificarsi incendi o esplosioni in prossimità o in presenza di gas combustibile.

5.1 luoghi umidi evidenti possono causare scosse elettriche o incendi.

1. Su terreni irregolari o in pendenza, il ribaltamento della macchina può provocare lesioni personali.

Non avviare il prodotto senza aver installato il coperchio anteriore.

Non spruzzare profumo su questo prodotto.

Non inserire le dita o altri oggetti appuntiti nel coperchio anteriore.

In caso di rumore anomalo, temperatura elevata o funzionamento irregolare della macchina, interrompere immediatamente l'uso.

Non inserire corpi estranei nella macchina o spruzzare acqua su di essa, altrimenti potrebbero verificarsi incendi o scosse elettriche.

Oltre alla manutenzione, si prega di non decomporre o modificare il prodotto, che potrebbe causare incendi, scosse elettriche o lesioni.

Non lasciare che questo prodotto cada dall'alto o colpirlo con forza, altrimenti potrebbe causare guasti o danni.

Non esporre davanti al ventilatore quando funziona a lungo, troppo freddo può nuocere alla salute.

Prima di montare e smontare la macchina, assicurarsi di estrarre la spina di alimentazione.

Se non si utilizza la macchina per un lungo periodo, spegnere l'interruttore di alimentazione, scollegare la spina di alimentazione e riporla in un luogo asciutto per una corretta conservazione.

Quando non è in uso, spegnere l'alimentazione e scollegare la spina di alimentazione per evitare guasti al circuito.

Risoluzione dei problemi

Si prega di verificare i seguenti punti prima di affidare il servizio di manutenzione.

Sintomi Possibili cause Soluzioni
Premere il pulsante "e la ventola non funzionerà	Adattatore non inserito correttamente nella presa	Collegare correttamente l'adattatore alla presa
	La spina del cavo di alimentazione dell'adattatore non è collegata saldamente all'interfaccia host	L'adattatore emette un suono quando è correttamente collegato all'host
Il rumore della ventola in funzione è troppo alto	La manopola della pala della ventola è allentata	Stringere la manopola della ventola
	La testa della ventola e il coperchio anteriore non sono installati correttamente	Installare saldamente la testa della ventola e il coperchio anteriore
La ventola gira ma il vento è più debole	Controllare le impostazioni della modalità ventola	È normale che la forza del vento di questo prodotto cambi in una modalità diversa dalla modalità vento costante
	Le pale della ventola e il coperchio anteriore e posteriore sono ricoperti di polvere	La polvere ridurrà l'efficienza della fornitura del vento, si consiglia una manutenzione regolare
La ventola si ferma automaticamente	Il timer è stato impostato e il tempo è scaduto	Si prega di reimpostare il timer
Impossibile utilizzare il telecomando	Invecchiamento della batteria del telecomando	Sostituire la batteria
	I poli positivo e negativo della batteria del telecomando sono posizionati in modo errato	Confermare l'elettrodo positivo e negativo della batteria
	La distanza supera la distanza massima del telecomando.	Deve essere nella gamma del telecomando
	Il telecomando non è abbinato correttamente	Fare riferimento a "uso del telecomando" per la corrispondenza

Specifiche di prodotto

Parametro tecnico

Modello numero JF41 Pro
Tensione Nominale 24V	==
Potenza nominale 20W
Tensione di ingresso nominale dell'adattatore	100-240V~50/60Hz 0.8A
Tensione di uscita nominale dell'adattatore 24V	1000mA

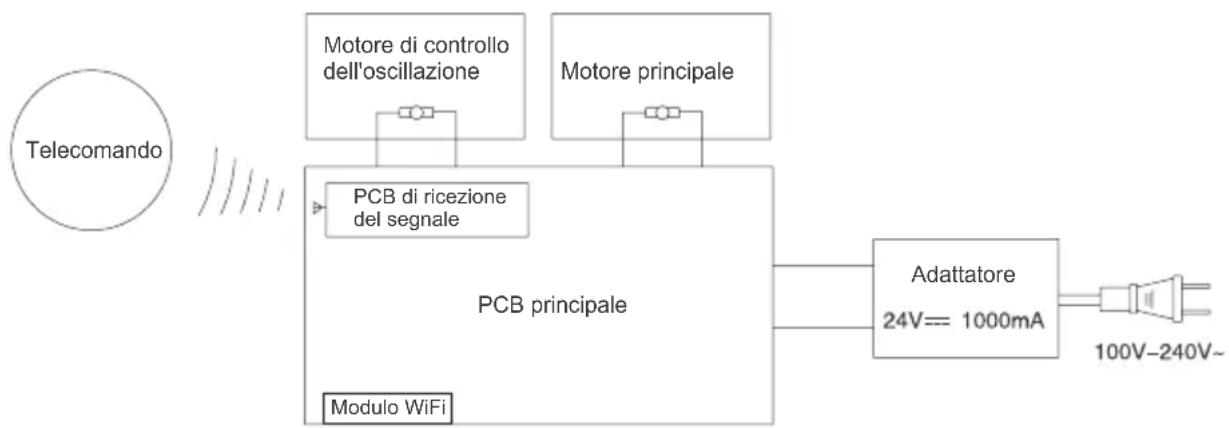

Schema elettrico

Informazioni sul produttore

Fabbricante Kingclean Electric	Co., Ltd
Indirizzo	N. 1, strada Xiangyang, nuovo distretto di Suzhou, provincia di Jiangsu, Cina 215009

CE EAC

Disposizione

La macchina, gli accessori e la confezione devono essere classificati per il riciclaggio amichevole all'ambiente.

Non smaltire la macchina nei rifiuti domestici!

Solo per gli stati di EC:

Secondo la direttiva europea 2012/19/EU, le macchine che non sono più utilizzabili e secondo la direttiva europea 2006/66/CE, i pacchi di batteria/le batterie difettose o utilizzate, devono essere raccolte separatamente e smaltite in modo corretto e anche amichevole all'ambiente.

Si può cambiare senza preavviso.

Informazioni su Garanzia

Questo prodotto gode di due anni di garanzia per la macchina principale e di un anno di garanzia per gli accessori dalla data di acquisto.

La garanzia è esclusa dall'usura normale, l'utilizzo commerciale, le modifiche all'apparecchio come acquistato, le attività di pulizia, le conseguenze di un uso improprio o danni dall'acquirente o da una terza persona, e i danni che possono essere causati dall'ambiente esterno o causati dalle batterie.
