INSTRUKCJA OBSŁUGI JF41 Pro JIMMY

Otwórz paczkę, wyjmij piankowe wypełnienie, wyjmij wszystkie akcesoria. Rozpakuj elementy z plastikowych woreczków. Zachowaj opakowanie w celach przechowywania.

Nazwa części

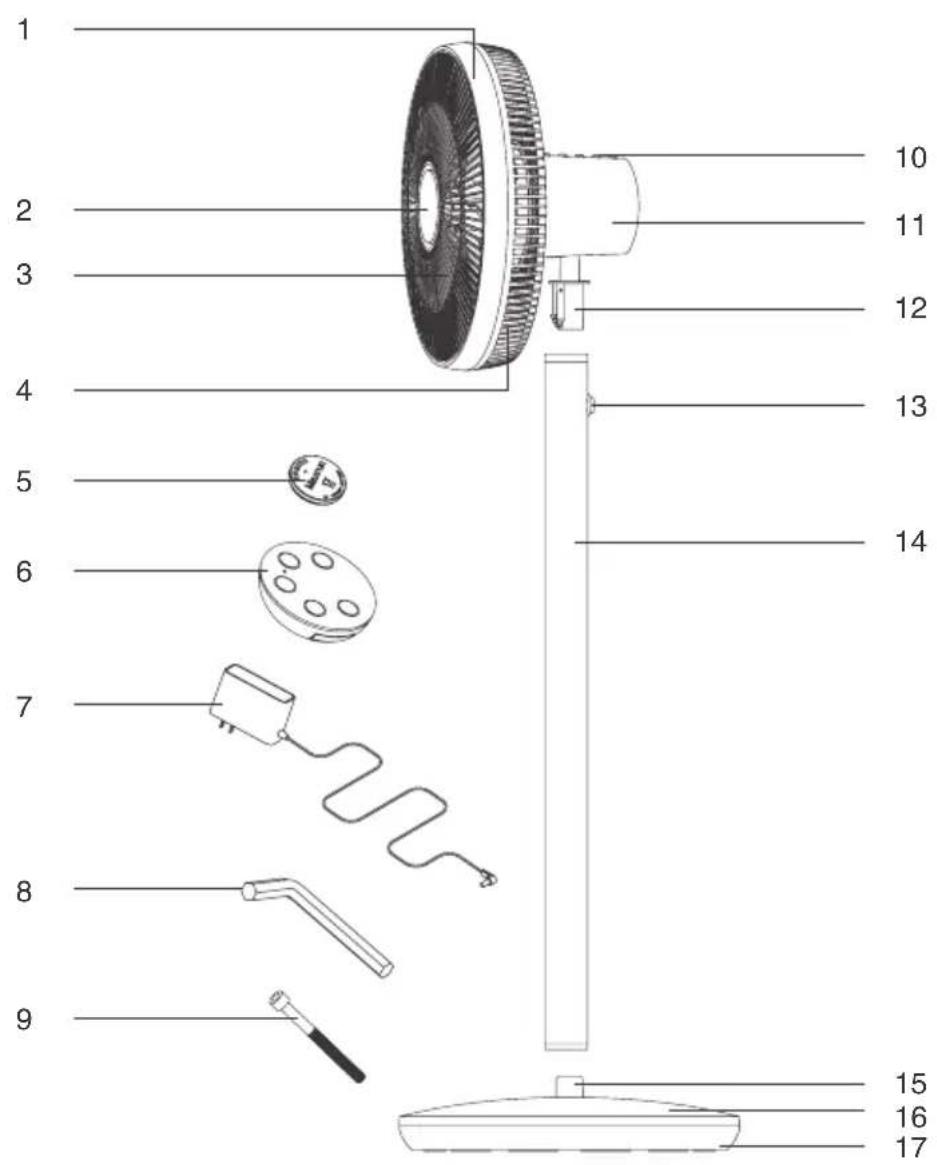

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

1. Dekoracyjny pierścień

4.Tylnia osłona

7.Zasilacz

10.Przyciski

1. Przycisk zwalniający

2. Pokrywa podstawy

3. Dekoracja przedniej osłony

5.Bateria guzikowa

8.Klucz montażowy

11.Tylna pokrywa

14.Sztyca wentylatora

17.Podstawa

1. Przednia osłona

6.Pilot

9.Śruba M8

1. Górny łącznik

2. Podstawka sztycy wentylatora

Zawartość zestawu

Nazwa części W	Wentylator Sztyca wentylatora Podstawa	Zasilacz
ilość 1 1 1 1
Pilot Bateria guzikowa Śruba	M8 Klucz montażowy	Instrukcja obsługi
1 1 1 1 1

Montaż elementu głównego

1. Otwórz paczkę, wyjmij sztycę wentylatora i podstawę. Upewnij się, że podstawka sztycy wentylatora znajduje się na górze postawy wentylatora. Następnie przykręć sztycę wentylatora do podstawy za pomocą śruby M8. (Obrazek1)
2. Wyjmij wentylator z opakowania I zainstaluj go na sztycy, podczas instalacji wentylatora usłyszysz wyraźny "klik". Oznacza to, że instalacja wentylatora powiodła się. (Obrazek2)

Uwaga:

1. Podczas montażu lub demontażu wiatraka należy mocno trzymać silnik oraz część sterującą wentylatorem by zapobiec ewentualnemu przytrzaśnięciu palców.
2. Kiedy nie korzystasz z produktu i chcesz go odłożyć, po prostu zdemontuj go w odwrotnej kolejności montażu.

Podłączenie do zasilacza

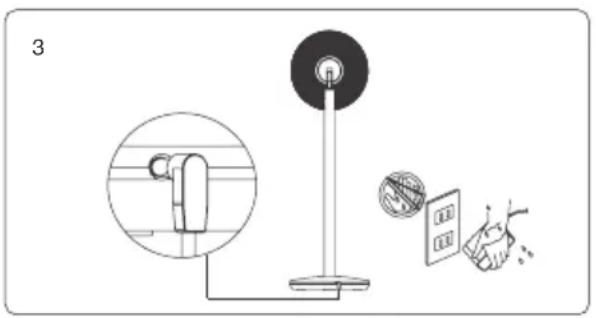

TWyjmij zasilacz z pudełka, włóż wtyczkę do gniazdka prądu, a drugi koniec zasilacza podepnij do gniazda zasilania w wentylatorze. (Obrazek 3)

Uwaga:

Upewnij się, że napięcie wejściowe wynosi pomiędzy220V – 240V. Przed dotknięciem wtyczki i włożeniem jej do gniazdka upewnij się, ze masz suche dłonie.

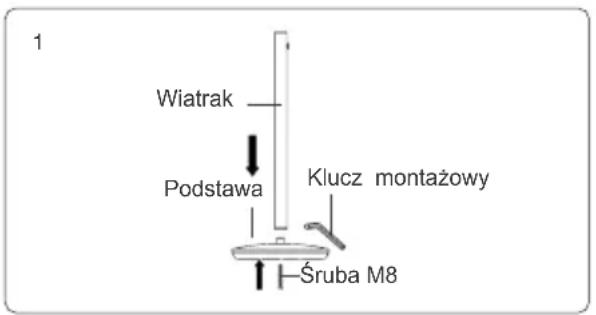

1 Wiatrak Podstawa Klucz montażowy Śruba M8

2 Montaż wiatraka

3

Tryby działania

Przyciski oraz diody

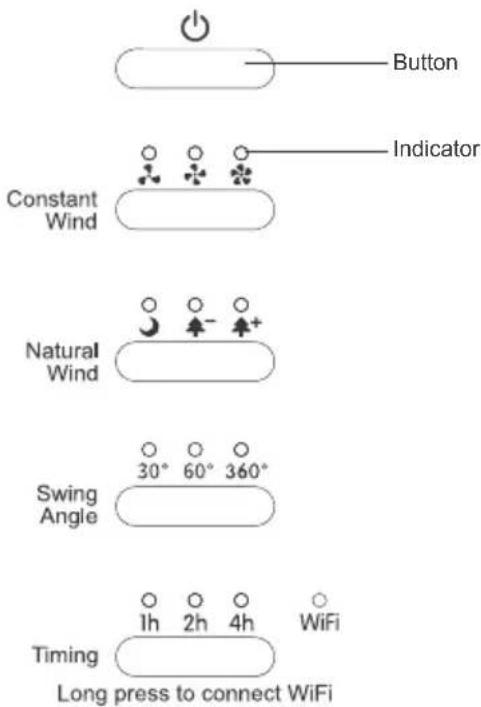

Button Indicator Constant Wind Natural Wind 30° 60° 360° Swing Angle Timing 1h 2h 4h WiFi Long press to connect WiFi

Przycisk"

Po podłączeniu do prądu wentylator zakomunikuje to sygnałem dźwiękowym w formie "dzwoneczka" oraz jednokrotnym zaświeceniem się diody. Kiedy wentylator jest wyłączony lub w trybie czuwania, naciśnij przycisk" ła wentylator zacznie domyślny tryb pracy( kiedy wentylator uruchamiany jest po raz pierwszy), zasygnalizuje to sygnałem dźwiękowym w formie "dzwoneczka" Kiedy wentylator zostanie uruchomiony ponownie, automatycznie zacznie działać w trybie, w którym ostatnio pracował.( Pod warunkiem nie odpięcia wtyczki z gniazdka prądu). Jeśli chcesz wyłączyć wiatrak naciśnij ponownie przycisk" 🔘".

Wiatrak oferuje tryb stałego powiewu wiatru, który może być wybrany poprzez naciśnięcie przycisku “ Constant Wind”. W tym trybie można wybrać pomiędzy trzema tempami wiatraka: wolnym, średnim I szybkim. Użytkownik może wybrać je manualnie. W momencie, gdy tryb powiewu zostanie wybrany, dioda zakomunikuje wybór stałym światłem. Funkcja jest cykliczna.

Wiatrak oferuje tryb naturalnego wiatru, który może być wybrany poprzez naciśnięcie przycisku "Natural Wind". tym trybie można wybrać pomiędzy trzema tempami wiatraka: usypiający wiatr, lekki leśny wiatr, mocny leśny wiatr. Użytkownik może wybrać je manualnie. W momencie, gdy tryb powiewu jest wybrany, dioda zakomunikuje wybór stałym światłem. Funkcja jest cykliczna.

Zastosowanie różnych trybów wygląda następująco:

Wiatr leśny (mocny) - Powiew wiatru delikatnie wieje na powierzchnię ludzkiego ciała., co jest komfortowe i nie jest drażniące. Idealnie nadaje się dla ludzi młodych.

Wiatr leśny (lekki) - Powiew wiatru delikatnie wieje na powierzchnię ludzkiego ciała. Niniejszy tryb ma właściwości delikatnego, usypiającego wiatru. Nadaje się dla niemowląt, kobiet w ciąży I osób starszych.

Przycisk "Swing angle" (przycisk kątu nachylenia)

Urządzenie oferuje trzy kąty nachylenia wentylatora podczas pracy:30° w lewo i prawo, 60° w lewo i w prawo, cykl obrotowy 360°. Kołysanie wentylatora w lewo i prawo wyśrodkowane jest zawsze na bieżącej pozycji ustawień wentylatora. Naciśnij raz przycisk "Swing angle" by obracać głowicę wentylatora w lewo i prawo 30°, naciśnij przycisk "Swing angle" dwa razy by obracać głowicę wentylatora w lewo i prawo o 60°. Naciśnij przycisk "Swing angle" trzy razy by obracać głowicę wentylatora w cyklu obrotowym 360°. Naciśnij kolejny raz przycisk "Swing angle" by wentylator przestał się obracać. Niniejszy przycisk jest przyciskiem cyklicznym. Każdemu naciśnięciu będzie towarzyszyć sygnał dźwiękowy. Po wybraniu danej funkcji, na wentylatorze zapala się odpowiednia dla niej dioda.

Przycisk"Timing"

W celu sprostania potrzeb użytkowników, produkt oferuje cykle czasowe od 1 do 7 godziny. Naciśnij przycisk "Timing" raz - tryb 1godziny, naciśnij dwa razy – tryb 2godzin, naciśnij trzy razy – tryb 3godzin, naciśnij cztery razy - tryb 4 godzin, naciśnij pięć razy - tryb 5godzin, naciśnij cześć razy – tryb 6 godzin, naciśnij 7 razy – tryb 7godzin. Niniejszy przycisk jest przyciskiem cyklicznym. Każdemu naciśnięciu będzie towarzyszyć sygnał dźwiękowy. Kiedy czas trybu zakończy się, wentylator wyłączy się.

W czasie odmierzania czasu, dioda jest włączona. Tryb 1 godziny – lampa '1h" świeci się.

Tryb 2 godziny – lampa “2h” się świeci. Tryb 3 godzin, lampki “1h” oraz “2h” się świecą. W trybie 4h – lampka “4h” się świeci. W trybie 5h, lampka “1h” oraz “4h” się świecą. W trybie 6h lampki “2h” oraz “4h” się świecą. Tryb 7h, Lampki “1h”, “2h”, “4h” się świecą. (Obrazek 4)

Ręczna regulacja kąta wentylatora

Oprócz funkcji automatycznego bujania w lewo I prawo, produkt można również regulować ręcznie pod dowolnie wybranym kątem. W zakresie od - 5 ° do 90 ° .(Obrazek 5)

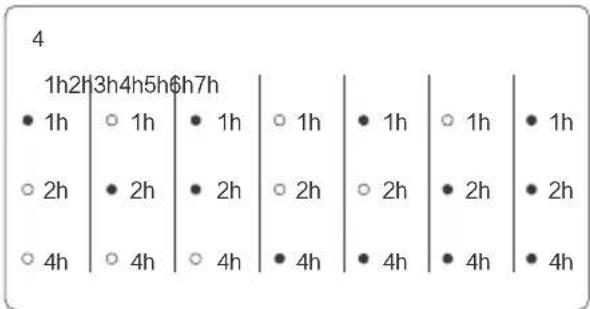

4 1h2h 3h4h5h$6h7h • 1h ○ 1h • 1h ○ 1h • 1h ○ 1h • 1h ○ 2h • 2h • 2h ○ 2h ○ 2h • 2h • 2h ○ 4h ○ 4h ○ 4h • 4h • 4h • 4h • 4h

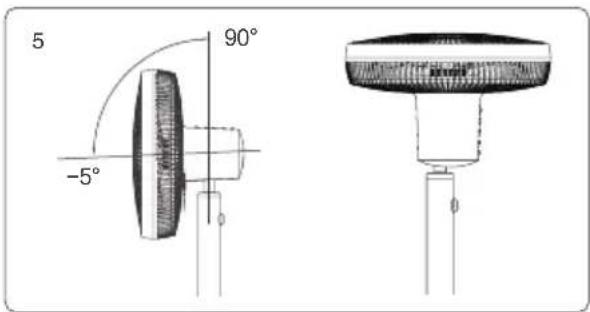

5 90° -5°

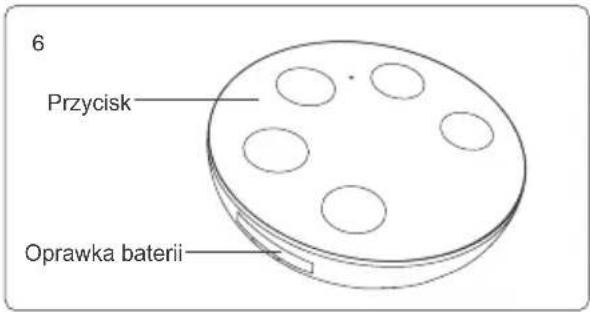

6 Przycisk Oprawka baterii

7 Elektroda PLUS, elektroda MINUS Elektroda MINUS do góry Oprawka baterii

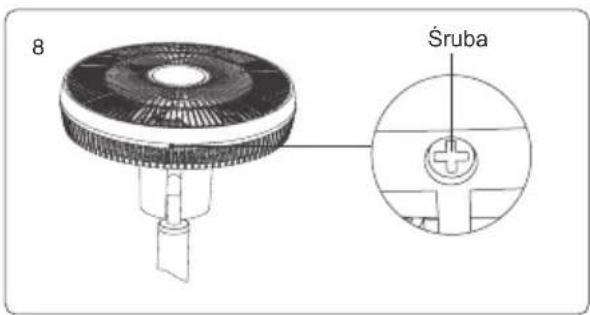

8 Śruba

Użycie pilota

Parowanie pilota z wentylatorem eśli nie ma reakcji na naciskanie przycisków pilota a uprzednio pilot zdalnego sterowania I wentylator zostały już sparowane, wykonaj poniższe operacje:Naciśnij i przytrzymaj przycisk " .....a następnie podłącz pilot pod adapter, powinieneś usłyszeć sygnał dźwiękowy.,a diody wentylatora powinny się zaświecić. W tym momencie zwolnij przycisk" .....Następnie przyciśnij I przytrzymaj przycisk "Natural wind" na pilocie do momentu, kiedy wentylator zacznie się obracać. W tym momencie parowanie pilota z wentylatorem zostało pomyślnie zakończone.

Przyciski I opis ich funkcji .( Obrazek 6)

10 Łopata wentylatora Pokrętło wentylatora

Przycisk "On/Off" na pilocie ma identyczną funkcję, jak przycisk " 🔊" na wentylatorze.

Przycisk "Constant wind" na pilocie ma taką samą funkcję, jak przycisk "Constant wind" na wentylatorze.

Przycisk "Natural wind" na pilocie ma taką samą funkcję, jak przycisk "Natural wind" na wentylatorze.

Przycisk "Swing angle" na pilocie ma taką samą funkcję, jak przycisk "Swing angle" na wentylatorze.

Przycisk "Timing" na pilocie ma taką samą funkcję, jak przycisk "Timing" na wentylatorze.

Wymiana baterii

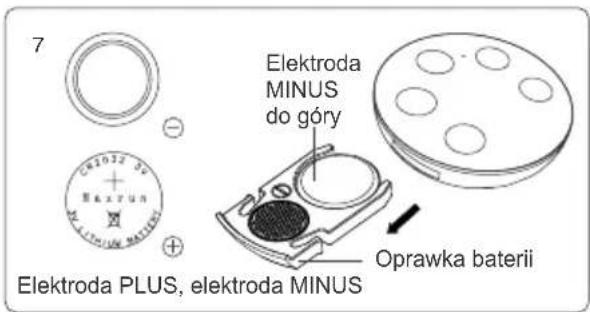

Wyjmij oprawkę baterii z pilota. Prosimy o zwrócenie o uwagi na rozróżnianie plusa i minusa na baterii podczas wymieniania jej.

Uwaga:

1. Nie kładź pilota, ( lub baterii pilota) w miejscu, w którym mogą mieć do niego dostęp dzieci.
   W wypadku połknięcia baterii niezwłocznie skonsultuj się z lekarzem.
2. Kiedy pilot jest nieużywany przez dłuższy czas, wyjmij baterię z niego w celu uniknięcia rozlania baterii.
3. Jeśli w przypadku rozlania baterii, ciecz przypadkowo dostanie się do twoich oczu, przemyj je dużą ilością wody i niezwłocznie skontaktuj się z lekarzem.
4. Jeśli ciecz z rozlanej baterii przyklei się do skóry, przemyj te miejsca dużą ilością wody.
5. Podczas wyrzucania baterii, prosimy o poprawne wyrzucenie jej zgodnie z zasadami segregowania odpadów w twojej okolicy.

Połączenie WiFi z aplikacją mobilną

1. Uruchom wiatrak i upewnij się, że twój telefon jest połączony do sieci WiFi 2.4GHz oraz, że moduł Bluetooth w Twoim telefonie jest włączony.
2. Upewnij się, router WiFi, wiatrak, telefon znajdują się blisko siebie.
3. Pobierz I otwórz aplikację:

Aplikacja nazywa się "JIMMY smart life" i można ją znaleźć oraz pobrać w sklepie Google Play oraz w App Store.

Podczas pierwszego użycia kliknij przycisk „Sign in” by zarejestrować się w aplikacji. Jeśli posiadasz już konto, kliknij w przycisk „Log in” by załogować się do aplikacji.

Ustawienia sieciowe urządzenia

Naciśnij przycisk "Timing" przez 5 sekund aż do momentu, kiedy kontrolka zacznie mrugać.

Otwórz zakładkę „Home” w aplikacji „JIMMY smart life” i naciśnij przycisk“+” w prawym górnym rogu strony. Wybierz opcję „Auto Scan” a JIMMY SMART FAN pojawi się na ekranie telefonu. Kliknij przycisk „Next” a następnie wypełnij login i hasło do WiFi. Kliknij przycisk „Next”.

Aplikacja powinna wyświetlić napis "add device successfully" Następnie kliknij przycisk "Done" a urządzenie mobilne zostanie wyświetlone na liście urządzeń. Kliknij w urządzenie by zarządzać głównym menu.

Usuwanie urządzenia z aplikacji

Jeśli zaistnieje potrzeba usunięcia urządzenia z aplikacji, kliknij główną stronę aplikacji a następnie wybierz opcję "Remove device". Aplikacja wyświetli komunikat "Delete device or dismiss group?". Kliknij przycisk "Confirm". W tym momencie urządzenie zostanie usunięte z aplikacji mobilnej. Naciśnij przycisk "Done" w aplikacji by powrócić do głównego menu aplikacji.

Uwaga:

1. Jeśli kontrolka "WiFi" świeci się światłem ciągłym, oznacza to, że urządzenie jest połączone z siecią.
2. Jeśli kontrolka "WiFi" mruga, oznacza to, że urządzenie nie jest połączone z siecią. W tym przypadku rozłącz sieć WiFi w telefonie, a następnie ponownie połącz telefon z wiatrakiem.

Więcej informacji możesz znaleźć w zakładce“FAQ&Feedback”aplikacji mobilnej.

Czyszczenie I konserwacja

Uwaga:

1. W celu efektywnego korzystania z urządzenia, przeprowadzaj jego czyszczenie raz na dwa tygodnie zgodnie z poniższymi zasadami.
2. Upewnij się, że wypiąłeś zasilacz z gniazdka przed demontażem lub czyszczeniem.
3. Przytrzymaj mocno wentylator podczas demontażu lub czyszczenia w celu uniknięcia przytrzaśnięcia palców.

Montaż I demontaż urządzenia

Demontaż

1Wyłącz narzędzie I naciśnij przycisk zwalniania na sztycy wentylatora, wyciągnij sztycę wentylatora z podstawki. Odkręć dolną śrubę pierścienia ozdobnego. (Obrazek 8)

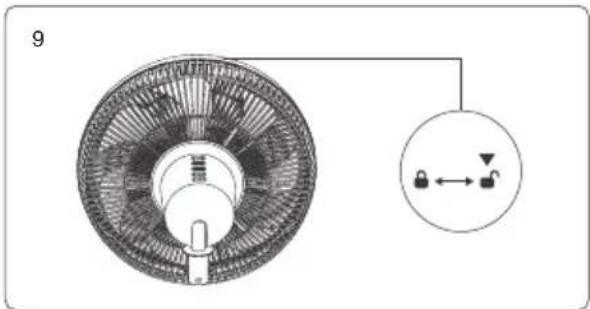

1. Obróć przednią pokrywę zgodnie z ruchem wskazówek zegara I zdejmij przednią pokrywę zgodnie z kierunkiem strzałki na pokrywie " zdemontuj element zgodnie z symbolami kłódki oraz ( Obrazek 9)

2. Przytrzymaj łopatkę wentylatora jedną ręką, drugą ręką obróć pokrętło wentylatora zgodnie z ruchem wskazówek zegara i wyjmij łopatkę wentylatora. (Obrazek 10)

3. Po wyjęciu łopatki wentylatora obróć pokrywę tylnej pokrywy w kierunku przeciwnym do

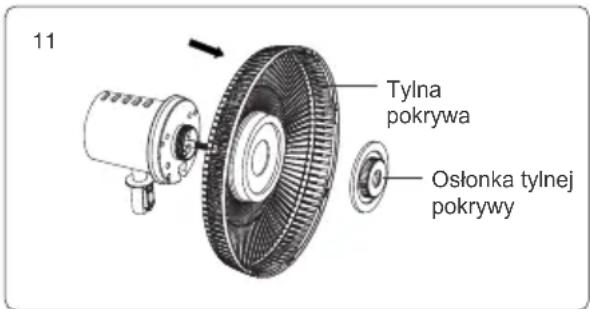

11 Tylna pokrywa Osłonka tylnej pokrywy

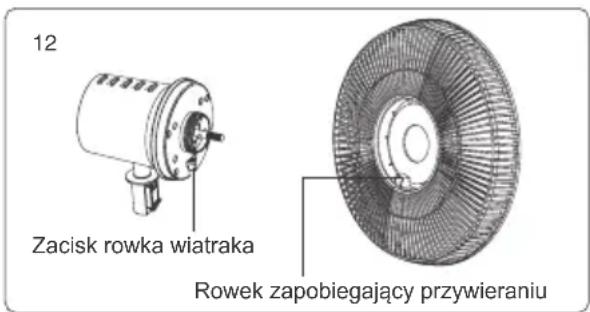

12 Zacisk rowka wiatraka Rowek zapobiegający przywieraniu

ruchu wskazówek zegara i zdejmij odkręconą pokrywę.(Obrazek 11)

Instalacja

Po oczyszczeniu wszystkich części wentylatora można je zamontować w kolejności odwrotnej, względem kolejności demontażu. Zwróć uwagę na następujące punkty:

1. Gdy tylna pokrywa jest zmontowana z silnikiem i częścią sterującą wiatrakiem, rowek przeciwpoślizgowy tylnej pokrywy powinien być wyrównany z rowkiem zaciskowym części silnikowej i sterującej, a płytka pokrywy tylnej pokrywy powinna być dokręcona. (Obrazek 12)
2. Podczas instalacji należy pamiętać, że rowek za łopatką wentylatora powinien być przytwierdzony do ogranicznika silnika wentylatora .(Obrazek 13)
3. Podczas montażu pokrywy przedniej strzałka "▼" I znak " 🔍" powinny być zgodne z tymi w niniejszej instrukcji. Obróć przednią pokrywę zgodnie z ruchem wskazówek zegara, aż powyższe symbole zmienią się na "▼" i " 🔍" Następnie dokręć śrubę i zakończ instalację.

Czyszczenie i konserwacja wszystkich części

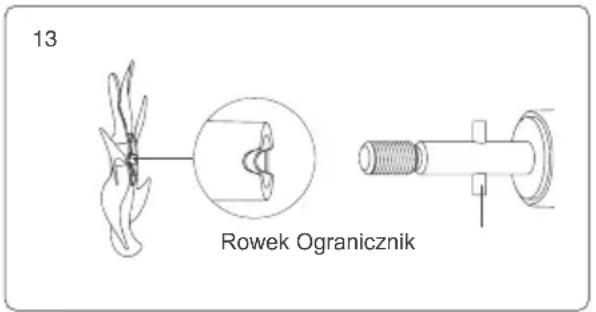

13 Rowek Ogranicznik

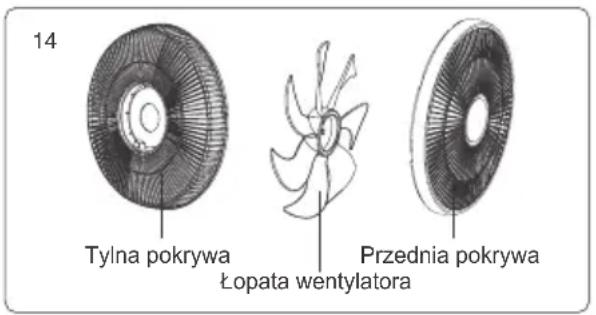

14 Tylna pokrywa Łopata wentylatora Przednia pokrywa

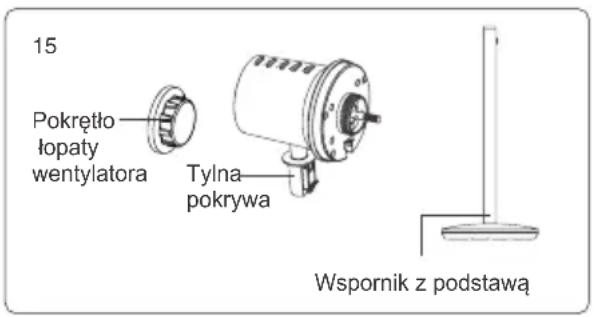

15 Pokrętło łopaty wentylatora Tylna pokrywa Wspornik z podstawą

Części, które mogą być czyszczone za pomocą wody : tylna pokrywa, ostrze wiatraka, przednia osłona .( Obrazek 14)Do mycia wyżej wymienionych części możesz użyć neutralnych płynów o przeznaczeniu kuchennym oraz suchej, materiałowej szmatki lub gąbki. Po umyciu części pozostaw je w suchym I chłodnym pomieszczeniu.

Części, których czyszczenie wodą jest zabronione:gałka ostrza wentylatora, silnik, sterownik wiatraka, sztyca, I podstawka. (Obrazek 15)Prosimy o używanie suchej materiałowej szmatki w celu wytarcia wyżej wymienionych części. Zabronione jest używanie różnego typu olejów, alkoholu, detergentów w celu czyszczenia części wiatraka.

Uwaga: Zabronione jest wkładanie elektronicznych elementów do wody podczas mycia. Może to spowodować uszkodzenie urządzenia.

Przechowywanie

Jeśli urządzenie ma być długo bezczynne, należy odłączyć przewód zasilający i przechowywać je w suchym miejscu.

Uwagi bezpieczeństwa

Przed użyciem urządzenia należy uważnie przeczytać niniejszą instrukcję i zachować ją na przyszłość.

W celu uniknięcia awarii i niebezpieczeństwa, nie należy podłącać urządzenia do prądu przed uprzednim jego złożeniem.

Aby uniknąć nieszczęśliwych wypadków surowo wzbronione jest pozwalanie dzieciom bawić się urządzeniem.

Przed użyciem sprawdź, czy napięcie sieciowe jest zgodne z napięciem urządzenia.

Prosimy o używanie specjalnego zasilacza dołączonego do zestawu przeciwnym razie może to spowodować pożar lub uszkodzenie urządzenia.

Nie korzystaj z urządzenia, jeśli kabel zasilający lub wtyczka są uszkodzone lub luźne.

Nie uszkadzaj, naprawiaj, zginaj za pomocą siły, ściskaj, skręcaj kabla zasilającego oraz niekładź ciężkich przedmiotów na nim W przeciwnym razie może to spowodować pożar lub porażenie prądem.

Nie próbuj wyciągać przewodu zasilającego z gniazdka za pomocą siły. Pamiętaj, aby wyciągnąć go, chwytając za wtyczkę z przodu.

Nie dotykaj wtyczki mokrymi rękami, aby uniknąć porażenia prądem.

Nie umieszczaj produktu w następujących miejscach:

1. W pobliżu przeszkód, które mogą wpłynąć na przewiew wiatru ( np. Zasłony). Może wystąpić zaburzenie przepływu wiatru, co może powodować wypadki lub zranienia.

2. W miejscach narażonych na bezpośrednie nasłonecznienie. Nadmierna ekspozycja na światło słoneczne może spowodować wyblaknięcie obudowy produktu.

3. W pobliżu źródeł ciepła (grzejnik). Nadmierne ciepło może odbarwić lub zdeformować obudowę urządzenia.

4. W obecności gazów technicznych, gdzie może pojawić się ryzyko wystąpienia pożaru lub eksplozji.

5. Miejscach z wysoką wilgotnością, w których może wystąpić zwarcie porażenie prądem lub pożar.

6. Podczas pracy na niepewnym podłożu, pochyłym, urządzenie może wywrócić się i wywołać urazy lub pożar.

Nie korzystaj z produktu, jeśli nie jest założona przednia osłona wiatraka.

W przypadku niprawidłowego dźwięku wydającego się z wiatraka, wysokich temperatur urządzenia, lub nieprawidłowego sposobu działania, natychmiast przerwij użytkowanie.

Nie wkładaj jakichkolwiek przedmiotów do wentylatora, nie pryskaj na niego wodą, może to spowodować pożar, obrażenia, porażenie prądem.

Nie zrzucaj urządzenia z wysokości, nie uderzaj go z siłą w przeciwnym przypadku może doprowadzić to do uszkodzenia produktu.

Nie narażaj się na długie działanie wentylatora. Zbytni chłód może przyczynić się do problemów ze zdrowiem.

Przed montażem lub demontażem urządzenia upewnij się, że wypiąłeś wtyczkę z prądu.

Jeśli nie korzystasz z wentylatora przez dłuższy czas, wyłącz go, wyjmij wtyczkę z prądu i umieść wentylator w suchym miejscu.

Diagnostyka

Prosimy o zapoznanie się z poniższymi punktami przed odwiedzeniem oficjalnego punktu obsługi klienta.

Objawy Prawdopodobne przyczyny Rozwiązanie
Naciskamprzycisk "a wentylator nie uruchamia się	Zasilacz nie jest prawidłowo wpięty do gniazdka	Podłącz zasilacz do gniazdka prawidłowo
	Wtyczka zasilacza nie jest prawidłowo wpięta do wiatraka	Wentylator potwierdzi dźwiękiem, kiedy wtyczka zostanie prawidłowo podpięta
Praca wentylatorajest zbyt głośna	Docisk ostrza wentylatora jest luźny	Dokręć łopatkę wentylatora
	Głowica oraz przednia osłona wentylatora nie są zainstalowane prawidłowo	Zainstaluj na stałe głowice oraz przednią osłonę wentylatora
Wentylatorpracuje, lecz wiatr jest słabszy	Sprawdź ustawienia wentylatora	Zmiana siły wiatru względem wybranego trybu jest normalna
	Ostrza wiatraka, przednia oraz tylna osłona są pokryte kurzem	Kurz zmniejsza wydajność wiatraka, zalecane jest wyczyszczenie
Wiatrakautomatycznie przestaje działać	Czas pracy trybu zakończył się Zresetuj timer
Korzystaniez wiatraka zapomocą pilota nie działa	Stara bateria w pilocie Wymienić baterię
	Bateria jest niepoprawnie za montowana w pilocie (nabiegunniki plus i minus są zamienione)	Sprawdź, czy bateria jest zainstalowana poprawnie I czy nabiegunniki znajdują się w poprawnych slotach
	Dystans pomiędzy pilotem a urządzeniem przekracza maksymalny zasięg	Skróć dystans pomiędzy pilotem a urządzeniem
	Pilot i wiatrak nie są sparowane poprawnie	Odnieś się do działu" Parowanie pilota" niniejszej instrukcji

Specyfikacja produktu

Parametry techniczne

Model Numer JF41 Pro
Napięcie znamionowe 24V	==
Moc znamionowa 20W
Napięcie wejściowe zasilacza	100-240V~50/60Hz 0.8A
Wyjściowe napięcie zasilacza	24V 1000mA

Schemat elektryczny

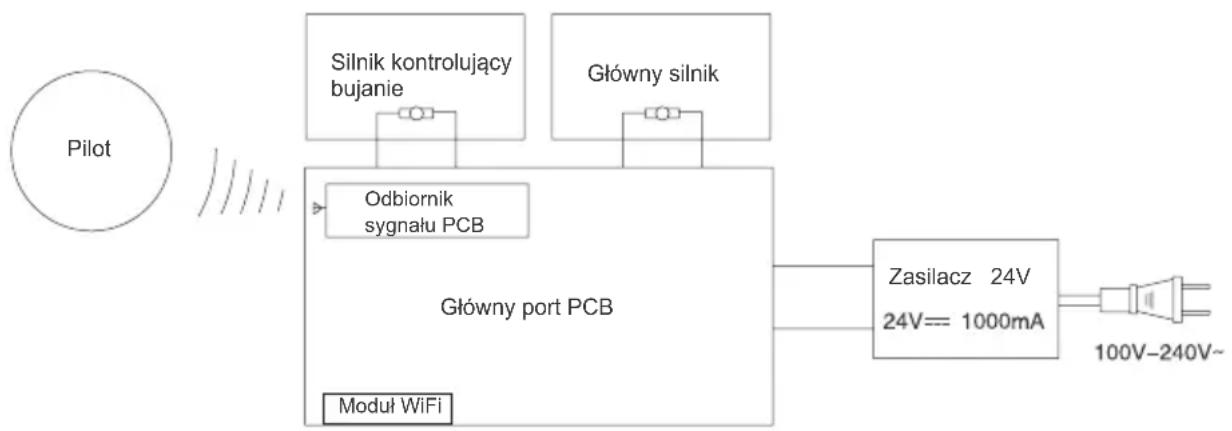

Informacje producenta

Nie należy utylizować urządzenia z pozostałymi odpadami domowymi. Produkt należy poddać odpowiedniemu recyclingowi.

Nie wyrzucaj urządzenia do odpadów domowych!

Tylko dla krajów UE:

Zgodnie z Wytyczną Europejską 2012/19/UE, maszyny, które nie nadają się już do użytku oraz zgodnie z Wytyczną Europejską 2006/66/WE, wadliwe lub zużyte akumulatory/baterie muszą być zbierane oddzielnie i utylizowane w sposób przyjazny dla środowiska.

Zastrzega się możliwość wprowadzania zmian bez uprzedzenia.

Informacje o gwarancji

Produkt ten objęty jest dwuletnią gwarancją na urządzenie główne i roczną gwarancją na akcesoria od daty zakupu.

Z gwarancji wyłączone jest normalne zużycie, użytkowanie w celach komercyjnych, przeróbki zakupionego urządzenia, czyszczenie, skutki niewłaściwego użytkowania lub uszkodzenia przez nabywcę lub osoby trzecie, uszkodzenia które można przypisać okolicznościom zewnętrznym.
