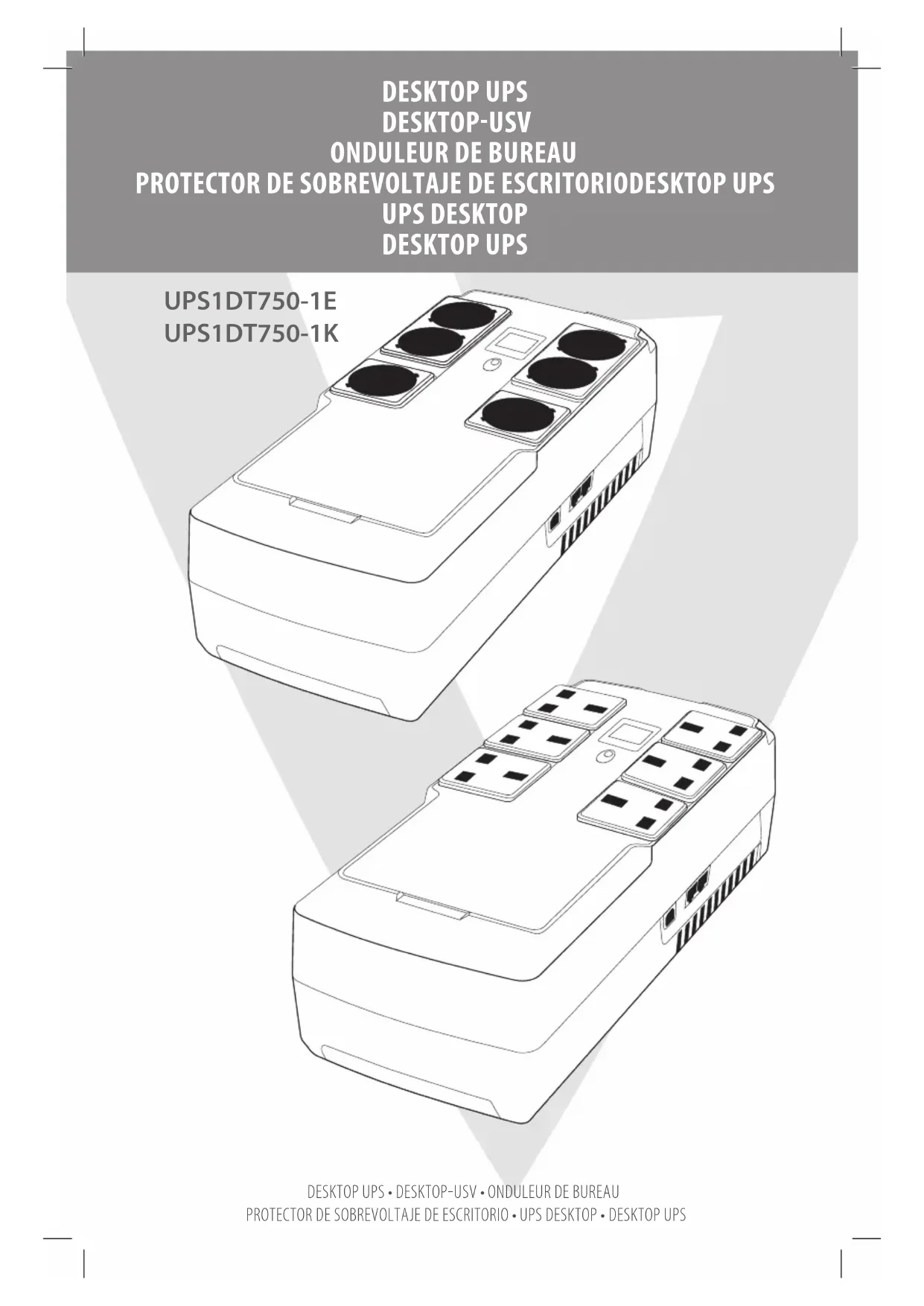

UPS1DT750-1K - Alimentation d'énergie non interruptible V7 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation d'énergie non interruptible (UPS)
Marque	V7
Modèle	UPS1DT750-1K
Capacité	750 VA
Batterie	Plomb-acide scellé, 12 V CC, 6 éléments
Nombre de prises	6 (3 avec batterie de secours, 3 parasurtenseur)
Affichage	Écran LCD tactile
Ports de communication	USB, entrée/sortie RJ11/RJ45
Logiciel de surveillance	ViewPower (téléchargeable sur le site V7)
Fonctions principales	Régulation automatique de tension (AVR), filtrage EMI, protection contre les surtensions, alimentation de secours
Protection	Court-circuit, surcharge, surtension, décharge profonde
Installation	Brancher sur secteur, charger 6 h avant première utilisation, connecter les équipements
Entretien et nettoyage	Débrancher avant nettoyage, ne pas utiliser de détergent liquide ou en spray
Sécurité	Ne pas ouvrir, ne pas connecter d'équipements non informatiques, manipulation des batteries par personnel qualifié
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur, batterie remplaçable par un professionnel
Température de fonctionnement	Environnement intérieur contrôlé, éviter l'humidité et l'exposition directe au soleil

FOIRE AUX QUESTIONS - UPS1DT750-1K V7

Comment installer l'onduleur V7 UPS1DT750-1K ?

Déballez l'onduleur, branchez le câble d'alimentation sur une prise secteur, puis laissez charger les batteries pendant 6 heures avant la première utilisation. Ensuite, connectez vos équipements essentiels (ordinateur, moniteur) aux prises Batterie de secours et les périphériques (imprimante, scanner) aux prises Parasurtenseur.

Que faire si l'onduleur émet un bip continu ?

Consultez le code d'erreur affiché sur l'écran LCD. Reportez-vous au tableau des codes d'erreur dans le manuel. Les causes possibles incluent une surcharge, un court-circuit ou une batterie défectueuse. Débranchez les équipements et redémarrez l'onduleur après avoir résolu le problème.

Puis-je connecter une imprimante laser sur les prises batterie de secours ?

Non, ne connectez jamais une imprimante laser ou un scanner aux prises batterie de secours. Ces appareils consomment une forte puissance en fonctionnement, ce qui peut surcharger l'onduleur. Utilisez uniquement les prises parasurtenseur pour ce type d'équipement.

Comment interpréter les informations sur l'écran LCD ?

En touchant l'écran LCD, vous faites défiler les informations dans cet ordre : 1. Tension de sortie, 2. Tension d'entrée, 3. Niveau de charge (en %), 4. Capacité de la batterie. En mode batterie, une icône de batterie clignote et une alarme retentit toutes les 10 secondes lorsque la batterie est faible.

Comment remplacer la batterie de l'onduleur ?

Le remplacement de la batterie doit être effectué par un personnel qualifié. Utilisez une batterie au plomb-acide scellé identique (12 V, 6 éléments). Avant toute intervention, débranchez l'onduleur du secteur et déconnectez tous les équipements. Portez des gants et des bottes en caoutchouc.

Que signifie le message d'erreur 'Surcharge' sur l'écran ?

Le message 'Surcharge' indique que la puissance totale des équipements connectés dépasse la capacité de l'onduleur. Débranchez immédiatement certains appareils pour réduire la charge. Vérifiez que la puissance des équipements ne dépasse pas la capacité nominale de l'onduleur (750 VA). Si le problème persiste, contactez le service technique.

Comment télécharger le logiciel de surveillance ViewPower ?

Rendez-vous sur le site http://www.V7-world.com/downloads et téléchargez la version de ViewPower compatible avec votre système d'exploitation. Installez-le en suivant les instructions à l'écran. Ce logiciel permet de configurer l'onduleur et de surveiller l'état de la batterie.

L'onduleur reste en mode autonome en permanence, que faire ?

Vérifiez que le câble d'alimentation est correctement branché sur une prise secteur active. Si le câble est branché mais que l'onduleur reste en mode autonome, la batterie peut être déchargée – laissez-la charger pendant au moins 6 heures. Si le problème persiste, la batterie est peut-être défectueuse et doit être remplacée.

Puis brancher une multiprise ou une rallonge sur l'onduleur ?

Non, ne branchez jamais de rallonge, de multiprise ou de parasurtenseur sur la sortie de l'onduleur. Cela pourrait entraîner une surcharge ou annuler la protection. Branchez directement vos équipements sur les prises de l'onduleur.

Comment nettoyer l'onduleur ?

Avant tout nettoyage, débranchez l'onduleur du secteur. Utilisez un chiffon sec et doux. N'utilisez pas de détergent liquide ou en spray, car ils pourraient pénétrer dans l'appareil et causer des dommages ou des risques électriques.

MODE D'EMPLOI UPS1DT750-1K V7

Installation et utilisation

1. Inspection

L'emballage contient les éléments suivants : Onduleur, manuel utilisateur

- Retirez l'onduleur de son emballage et inspectez-le pour vous assurer qu'il n'a subi aucun dommage pendant le transport. En cas de dommage avéré, ré-emballez l'appareil et retournez-le au lieu où vous l'avez acheté.

2. Raccordement à une source d'énergie électrique

- Raccordez le câble d'alimentation à une source d'énergie électrique. Le processus de charge des batteries de l'onduleur démarre. Pour un meilleur résultat, les batteries doivent se charger sur une durée de 6 heures avant la première utilisation.

3. Branchement des équipements

- Prises pour batterie de secours (3)

- Connectez l'ordinateur et le moniteur aux prises pour « batterie de secours ». Ces sorties délivrent de l'énergie sauvegardée par la batterie, un filtrage EMI, une régulation de tension et une protection contre les surtensions. L'énergie de la batterie est délivrée automatiquement en cas de panne de courant.

- Prises parasurtenseur (3)

- Connectez une imprimante, un télécopieur ou un scanner aux prises « parasurtenseur ». Ces prises ne sont pas alimentées en cas de panne.

AVERTISSEMENT : NE JAMAIS connecter une imprimante laser ou un scanner sur les prises de batterie de secours de l'onduleur. Un tel équipement pourrait solliciter une forte quantité d'énergie pouvant conduire à la surcharge de l'onduleur

4. Mise en marche/arrêt de l'onduleur

- Pour mettre l'onduleur en marche, appuyez légèrement sur le commutateur d'alimentation. La LCD ou DEL s'illumine. Pour arrêter l'onduleur, appuyez de nouveau sur l'interrupteur. L'afficheur s'éteint.

5. Installez le logiciel (facultatif pour les utilisateurs avancés)

Pour une protection optimale du système informatique, installez le logiciel de surveillance de l'onduleur qui vous permettra de configurer complètement l'onduleur. Veuillez suivre les étapes ci-dessous pour télécharger et installer le logiciel de surveillance.

1. Allez à la page web http://www.V7-world.com/downloads
2. Téléchargez le logiciel ViewPower compatible avec votre système d'exploitation.
3. Suivez les instructions à l'écran pour procéder à l'installation du logiciel.

Présentation du produit

1. Ecran tactile à cristaux liquides
2. Commutateur d'alimentation
3. Entrée de courant alternatif
4. Prises pour batterie de secours
5. Prises parasurtenseur
6. Port USB
7. Entrée/sortie RJ11/RJ45

Indicateur de fonctionnement

Mode autonome	LCD (Écran à cristaux liquides)	Description
Mise en marche de l'onduleur		Lorsque l'onduleur est mis en marche, ce mode est activé pendant 4 secondes
Mode courant alternatif	Lorsque l'option AVR est activée, l'icône 🚗ignote toutes les secondes	Lorsque vous touchez l'écran LCD, les informations s'y affichent dans l'ordre suivant.1. Tension de sortie2. Tension d'entrée3. Niveau de charge4. Capacité de la batterie

Indicateur de fonctionnement

Mode autonome	LCD (Écran à cristaux liquides)	Description
Surcharge en mode alternatif	note	Lorsqu'une surcharge survient, l'alarme émet un avertissement sonore toutes les 0,5 secondes
Mode batterie	Lorsque le niveau de la batterie est bas.L'icône 📊 lignote	L'alarme émet un signal sonore toutes les 10 secondes et l'information est affichée à l'écran dans l'ordre suivant à mesure que vous le touchez1. Tension de sortie2. Tension d'entrée3. Niveau de charge4. Capacité de la batterie
Surcharge en mode batterie	note	Lorsqu'une surcharge survient, l'alarme émet un avertissement sonore toutes les 0,5 secondes

*REMARQUE : Si le rétroéclairage est éteint, vous pouvez l'activer en appuyant sur l'écran

Codes d'erreur

Condition d'erreur	LCD (Écran à cristaux liquides)	Solutions
Court-circuit à la sortie		Débranchez les équipements en court-circuit et redémarrez l'onduleur
Erreur de surcharge		Débranchez tous les équipements et redémarrez l'onduleur
Surcharge		Faites appel au service technique immédiatement
Batteries défectueuses ou décharge sévère		Remplacez les batteries
Erreur relative à un niveau de tension de sortie élevé		Faites appel au service technique immédiatement

Dépannage

Problème Cause(s) possible	Solutions
Aucune information disponible à l'écran	L'onduleur n'est pas en état de marche	Appuyez sur le commutateur de mise en marche de l'onduleur
	La tension des batteries est très faible	Procédez à la charge des batteries pour une durée minimale de 6 heures
	Erreur liée aux batteries Remplacez les batteries
L'onduleur est en permanence en mode autonome	Le câble d'alimentation est déconnecté	Reconnectez le câble d'alimentation
L'onduleur émet un signal sonore de façon continuelle	Consultez le code erreur pour plus d'information	Consultez le tableau des codes erreur pour en savoir plus
La durée de l'autonomie est plus courte	La tension des batteries est très faible	Procédez à la charge des batteries pour une durée minimale de 6 heures
	Surcharge	Déconnectez les équipements supplémentaires Avant de reconnecter un équipement, assurez vous que sa charge correspond à la capacité de l'onduleur conformément à ses spécifications
	Batterie défectueuse Remplacez les batteries

Informations relatives à la sécurité

• Cet onduleur fonctionne sous une tension pouvant être dangereuse. Évitez de le démonter. L'appareil ne contient aucune pièce remplaçable par l'utilisateur. Seul un personnel de maintenance qualifié est en mesure d'effectuer des réparations.
• Lors de l'installation de cet équipement, assurez-vous que la somme des courants de fuite de l'onduleur et les charges connectées ne dépasse pas 3,5 mA.
• La connexion à tout type de réceptacle autre que celui disposant de deux pôles, de trois fils relié à la terre peut entraîner des risques de choc et être en violation de la règlementation électrique locale.
• En cas d'urgence, appuyez sur le bouton « OFF » et débranchez le cordon d'alimentation du secteur pour désactiver correctement l'onduleur.
• Ne laissez aucun liquide ou corps étranger pénétrer dans l'onduleur.
• Ne placez aucune boisson ou autre récipient contenant du liquide au-dessus ou à proximité l'appareil.
• Cet appareil est conçu pour une installation dans un environnement contrôlé (température contrôlée, espace intérieur exempt de contaminants conducteurs). Évitez d'installer l'onduleur dans des endroits contenant de l'eau ou ayant un niveau excessif d'humidité.
• Évitez de connecter le câble d'alimentation de l'onduleur dans sa propre sortie.
• Évitez de raccorder une rallonge, une multiprise ou un parasurtenseur à l'onduleur.
• Évitez de connecter tout équipement non-informatique tel que des équipements médicaux ou de survie, des fours à micro-ondes, ou des aspirateurs à l'onduleur.
• Évitez de jeter les batteries dans du feu car elles peuvent exploser.
• Une batterie peut présenter des risques de choc électrique et de courant de court-circuit élevé. Les précautions suivantes doivent être observées lorsque vous travaillez avec des batteries :
• Débarrassez-vous de toute montre, bague ou de tout autre objet métallique.
• Utilisez des outils protégés par un isolant.
• Protégez-vous avec des gants et des bottes en caoutchouc.
• Évitez de poser des outils ou des pièces métalliques au-dessus des batteries.
• Déconnectez tous les équipements avant de procéder au branchement ou au débranchement des batteries.
• La batterie est au plomb-acide scelée, se compose de 6 éléments et sa tension est de 12 volts en courant continu.
• L'entretien des batteries doit être effectué ou supervisé par un personnel ayant une bonne connaissance des batteries et des précautions requises. Les personnes non qualifiées doivent se tenir loin des batteries
• Lors du remplacement des batteries, respectez le même nombre et type de batterie au plomb-acide scellé.
• Évitez d'ouvrir ou de mutiler la ou les batteries. L'électrolyte est dangereux pour la peau et les yeux. Il peut être toxique.
• Prenez garde aux risques d'électrocution Bien que cet appareil soit déconnecté du secteur, une tension dangereuse peut toujours provenir de l'alimentation de la batterie. Les pôles positif et négatif doivent être débranchés au niveau des connecteurs de la batterie lorsqu'une opération d'entretien ou de dépannage de l'onduleur est nécessaire.
• Pour réduire tout risque de surchauffe de l'onduleur, évitez de couvrir ses orifices d'aération, de l'exposer directement au soleil ou de l'installer à proximité de tout appareil émettant de la chaleur telle que les radiateurs ou les chaudières.
• Débranchez l'onduleur avant toute opération de nettoyage et évitez d'utiliser du détergent liquide ou à pulvérisation.
