GEBRUIKSAANWIJZING UPS1DT750-1K V7

Installatie en gebruik

1. Inspectie

De verpakking bevat de volgende onderdelen: UPS-apparaat, gebruikershandleiding

- Haal de UPS uit de verpakking en inspecteer deze op schade die tijdens het vervoer kan zijn ontstaan. Als schade wordt geconstateerd, moet u het apparaat weer inpakken en terugsturen.

2. Aansluiten op de netvoeding

- Sluit het netsnoer aan op de netvoeding. De UPS begint vervolgens met het opladen van de interne accu. Voor het beste resultaat moet u de accu 6 uur opladen voor het eerste gebruik.

3. Sluit de apparatuur aan

• Uitgangen back-up accu (3)

- Sluit de computer en het beeldscherm aan op de uitgangen 'Battery Backup'. Deze uitgangen zorgen voor back-up via de accu, EMI-filtering, aanpassing van de lijn en beveiliging tegen overspanning. Het accuvermogen wordt automatisch geleverd bij stroomuitval.

- Uitgangen met beveiliging tegen overspanning (3)

- Sluit een printer, fax of scanner aan op de uitgangen 'Surge-protected'. Deze uitgangen geven geen stroom af tijdens een stroomstoring.

VOORZICHTIG: SLUIT NOOIT een laserprinter of scanner aan op de aansluitingen van de back-up accu op de UPS. De apparatuur gebruikt mogelijk te veel stroom en overbelast daarmee de UPS

4. De UPS in- en uitschakelen

- Schakel de UPS in door even op de aan/uitschakelaar te drukken. De LED of LCD licht vervolgens op. Schakel de UPS uit door nogmaals op de aan/uitschakelaar te drukken. Het scherm wordt afgesloten.

5. Software installeren (optioneel voor geavanceerde gebruikers)

Voor optimale bescherming van het computersysteem installeert u de UPS-bewakingsoftware om het UPS-systeem volledig te configureren. Volg de stappen hieronder om de bewakingsoftware te downloaden en installeren.

1. Ga naar de website http://www.V7-world.com/downloads
2. Selecteer ViewPower-software voor uw besturingssysteem om de software te downloaden.
3. Volg de aanwijzingen op het scherm om de software te installeren.

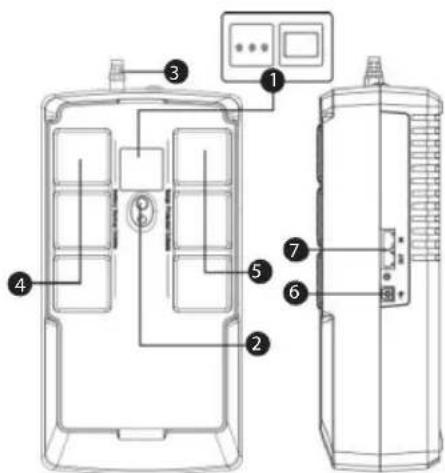

Productoverzicht

1. LCD-aanraakscherm
2. Aan/uitschakelaar
3. Wisselstroomingang
4. Uitgangen back-up accu
5. Uitgangen met beveiliging tegen overspanning
6. USB-poort
7. RJ11/RJ45 in/uit

UPS-modus LCD-scherm	Beschrijving
UPS-voeding aan			Als de UPS wordt ingeschakeld, gaat hij 4 seconden naar deze modus
Wisselstroommodus	Als AVR actief is, knippert het pictogram uke seconde		LCD-informatie wordt in de volgende volgorde weergegeven als het LCD-scherm wordt aangeraakt.1. Uitvoerspanning2. Invoerspanning3. Belastingniveau4. Capaciteit accu

Bedieningsscherm (vervolg)

UPS-modus LCD-scherm	Beschrijving
Overbelasting in wisselstroommodus	Het pictogram		Bij overbelasting klinkt het alarm elke 0,5 seconde
Accumodus	Als het accuniveau laag is knippert het pictogram [m40]		Het alarm klinkt elke 10 seconden en LCD-informatie wordt in de volgende volgorde weergegeven als het LCD-scherm wordt aangeraakt.1. Uitvoerspanning2. Invoerspanning3. Belastingniveau4. Capaciteit accu
Overbelasting in accumodus	Het pictogram [E3M]		Bij overbelasting klinkt het alarm elke 0,5 seconde

*Opmerking: Als de achtergrondverlichting uitgaat, kunt u deze activeren door het scherm aan te raken

Foutcodes

Fout LCD-scherm Oplossingen
Kortsluiting in uitgang		Ontkoppel kortgesloten belastingen en start de UPS opnieuw
Storing door overbelasting		Ontkoppel de belasting op alle uitgangen en start de UPS opnieuw
Overspanning Vraag direct
Slechte of zwaar ontladen accu's		Accu vervangen
Storing door hoge uitvoerspanning		Vraag direct onderhoud aan

Problemen oplossen

Probleem Mogelijke oorzaak Oplossingen
Er wordt niets weergegeven op het scherm	De UPS is niet ingeschakeld	Schakel de UPS in door nogmaals op de aan/uitschakelaar te drukken.
	Accuspanning is te laag Laad	de accu minimaal 6 uur op
	Accustoring Accu vervangen
De UPS werkt altijd in de accumodus	Stroomkabel zit los Sluit de kabel opnieuw aan
De UPS piept continu	Controleer de foutcode voor details	Controleer de foutcodetabel voor details
Back-uptijd te kort	Accuspanning is te laag Laad	de accu minimaal 6 uur op
	Overbelast	Verwijder een aantal overbodige belastingen Voordat u de apparatuur weer aansluit, moet u controleren of de belasting overeenkomt met de capaciteit van de UPS in de specificaties van uw UPS
	Accu defect Accu vervangen

Informatie over veiligheid

• Deze UPS gebruikt gevaarlijke spanningen. Probeer het apparaat niet uit elkaar te halen. Het apparaat bevat geen onderdelen die de gebruiker kan vervangen. Alleen onderhoudspersoneel van de fabriek mag reparaties verrichten.
• Zorg er bij het installeren van de apparatuur voor dat het totaal van de lekstroom van de UPS en van de aangesloten apparaten niet hoger is dan 3,5 mA.
• Aansluiting op een andere contrastekker dan een geaarde tweepolige, drie-aderige contrastekker kan gevaar voor schokken opleveren en in strijd zijn met de plaatselijke elektrische voorschriften.
• Druk in geval van nood op de knop 'OFF' en trek de stroomkabel uit de wisselstroomvoeding om de UPS op de juiste manier uit te schakelen.
• Voorkom dat vloeistoffen of andere vreemde voorwerpen in de UPS binnendringen.
• Plaats geen dranken of ander vloeistof-bevattende houders op of bij de eenheid.
• Dit apparaat is bedoeld voor installatie in een beheerde omgeving (temperatuurregelling, binnenshuis vrij van geleidende vervuiling). Installeer de UPS niet op plaatsen met stilstaand of stromend water, of met veel vocht.
• Sluit het UPS-apparaat niet op de eigen uitgang aan.
• Gebruik geen verlengsnoeren, stekkerdozen of overspanningsbeveiligingen voor de UPS.
• Sluit geen apparatuur op de UPS aan die niets met de computer te maken heeft, zoals medische apparatuur, levensondersteunende apparatuur, magnetrons of stofzuigers.
• Gooi de accu niet in het vuur omdat deze kan exploderen.
• Een accu kan gevaar opleveren door elektrische schokken en hoge kortsluitstroom. De volgende voorzorgsmaatregelen moeten worden genomen bij het werken met accu's:
• Verwijder horloges, ringen en andere metalen voorwerpen van uw handen.
• Gebruik gereedschap met geïsoleerde grepen.
• Draag rubberen handschoenen en laarzen.
• Leg geen gereedschap of metalen onderdelen boven op accu's.
• Ontkoppel de laadbron voordat u de accuaansluitingen verbindt of ontkoppelt.
• De interne accuspanning is een 12VDC gesloten loodzuuraccu met 6 cellen.
• Onderhoud van accu's moet plaatsvinden door of onder toezicht van vakbekwaam personeel, met kennis van accu's en de vereiste voorzorgsmaatregelen. Houd onbevoegd personeel uit de buurt van accu's.
• Als u accu's vervangt, moet u ze vervangen door hetzelfde aantal en type gesloten loodzuuraccu's.
• Accu's niet openen of beschadigen. Vrijkomende elektrolyt is schadelijk voor huid en ogen. Het kan giftig zijn.
• Voorzichtig, gevaar door elektrische schokken. Ook als het apparaat niet op het stopcontact is aangesloten, kan er sprake zijn van gevaarlijke spanningen vanuit de accu. De accuvoeding moet worden losgekoppeld op de plus- en minpolen van de connectoren van de accu wanneer onderhoud of reparaties aan de UPS noodzakelijk zijn.
• Om het gevaar van oververhitting van de UPS te voorkomen, mag u de ventilatie-openingen van de UPS niet afsluiten en het apparaat niet blootstellen aan direct zonlicht of het apparaat in de buurt van apparaten die warmte afgeven plaatsen, zoals een verwarming of fornuis.
• Koppel de UPS los voor het reinigen en gebruik geen vloeibare schoonmaakmiddelen of reinigingsspray.
