GEBRUIKSAANWIJZING UPS1RM2U30001N V7

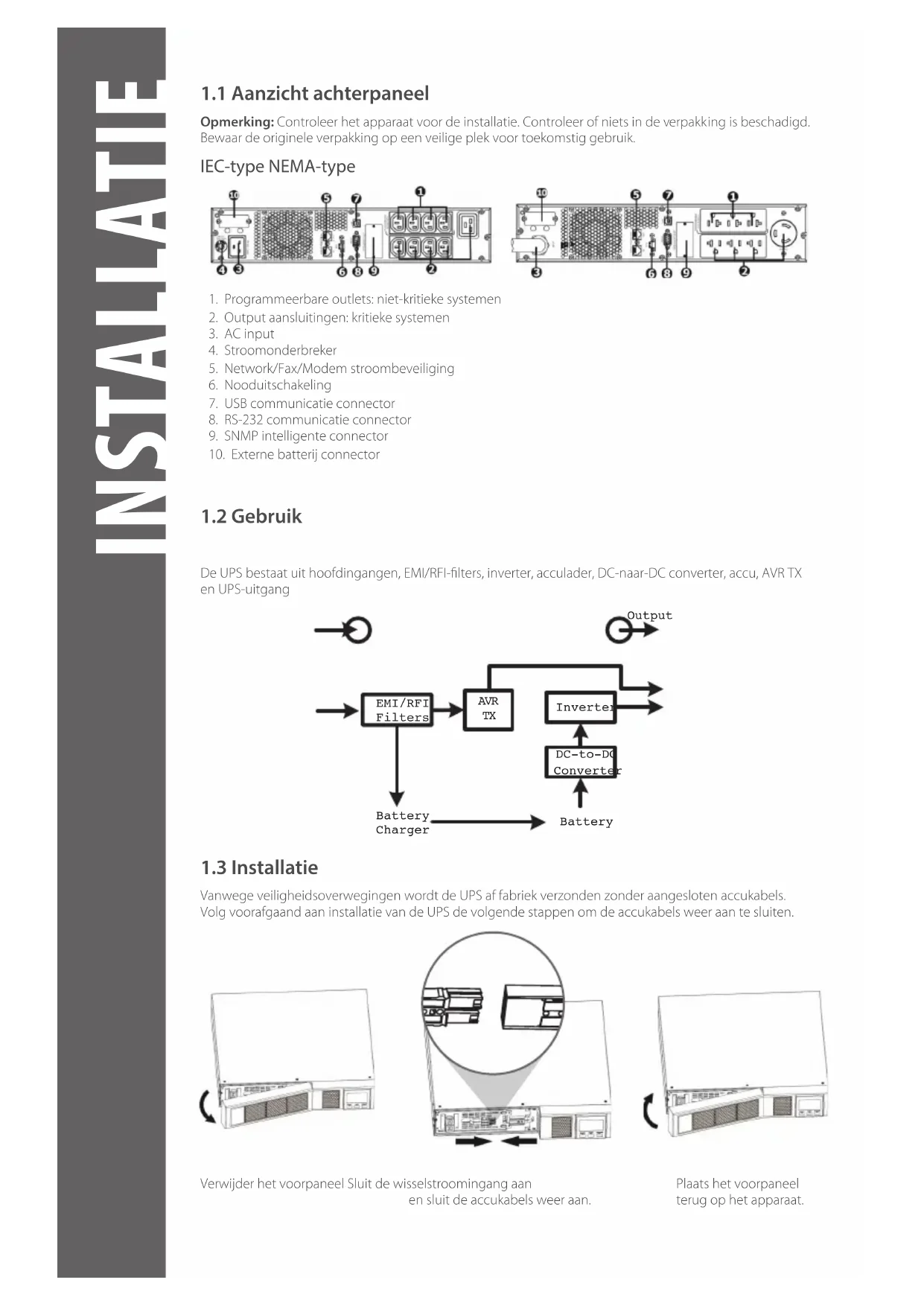

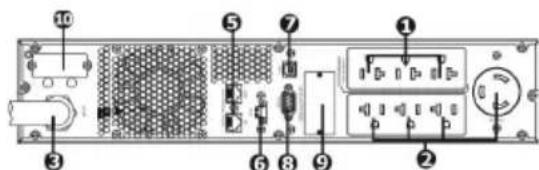

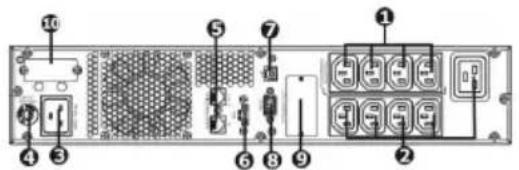

1.1 Aanzicht hinterpaneel

Opmerking: Controller het apparaat voor de installationie. Controller of niets in de verpakking is beschadigd. Bewaar de originele verpakking op een veilige plek voor toekomstig gebruik.

IEC-type NEMA-type

1. Programmeerbare outlets: nied-kritieke systemen
2. Output aansluitingen: kritieke systemen
3. AC input
4. Stroomonderbreker
5. Network/Fax/Modem stroombbeveiling
6. Nooduitschakeling
7. USB communicate connector
8. RS-232 communicatie connector
9. SNMP intelligente connector
10. Externe batterij connector

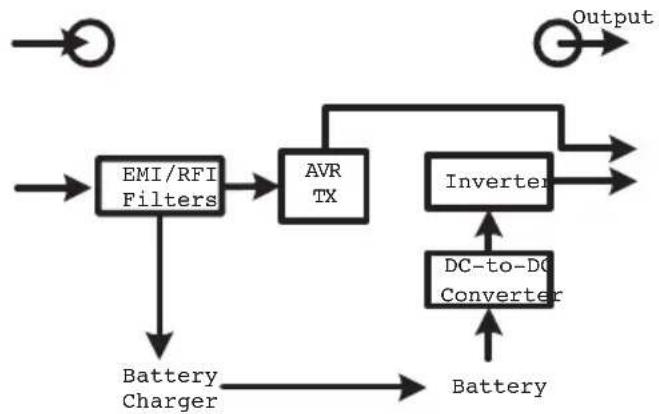

1.2 Gebruik

De UPS bestaat uit hoofdingangen, EMI/RFI-filters, inverter, acculader, DC-naar-DC converter, accu, AVR TX en UPS-uitgang

1.3 Installatie

Vanwege veiligheidsoverwegingen wordt de UPS af fabriek verzonden zonder aangesloten accukabels. Volg voorafgaand aan installmentie van de UPS de volgende stappen om de accukabels wee aan te sluiten.

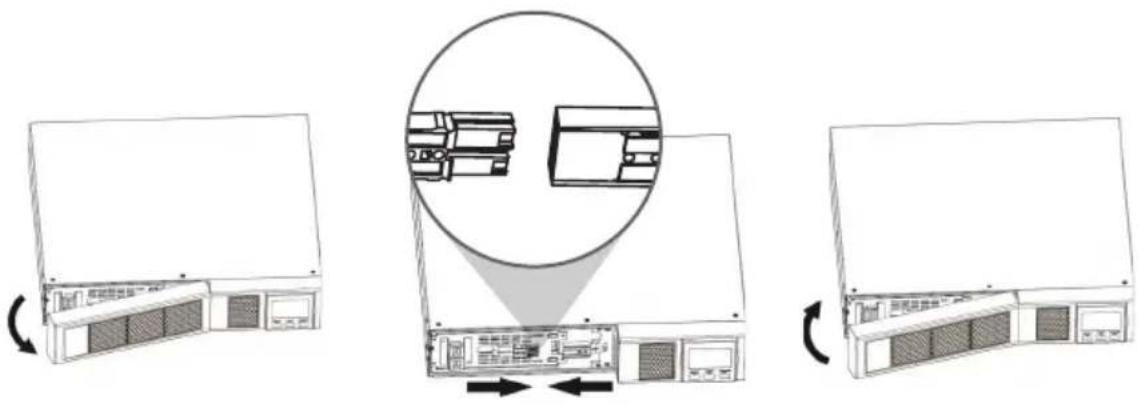

Verwijder het voorpaneel Sluit de wisselstroomingang aan en sluit de accukabels wee aan.

Plaats het Voorpaneel terug op het apparaat.

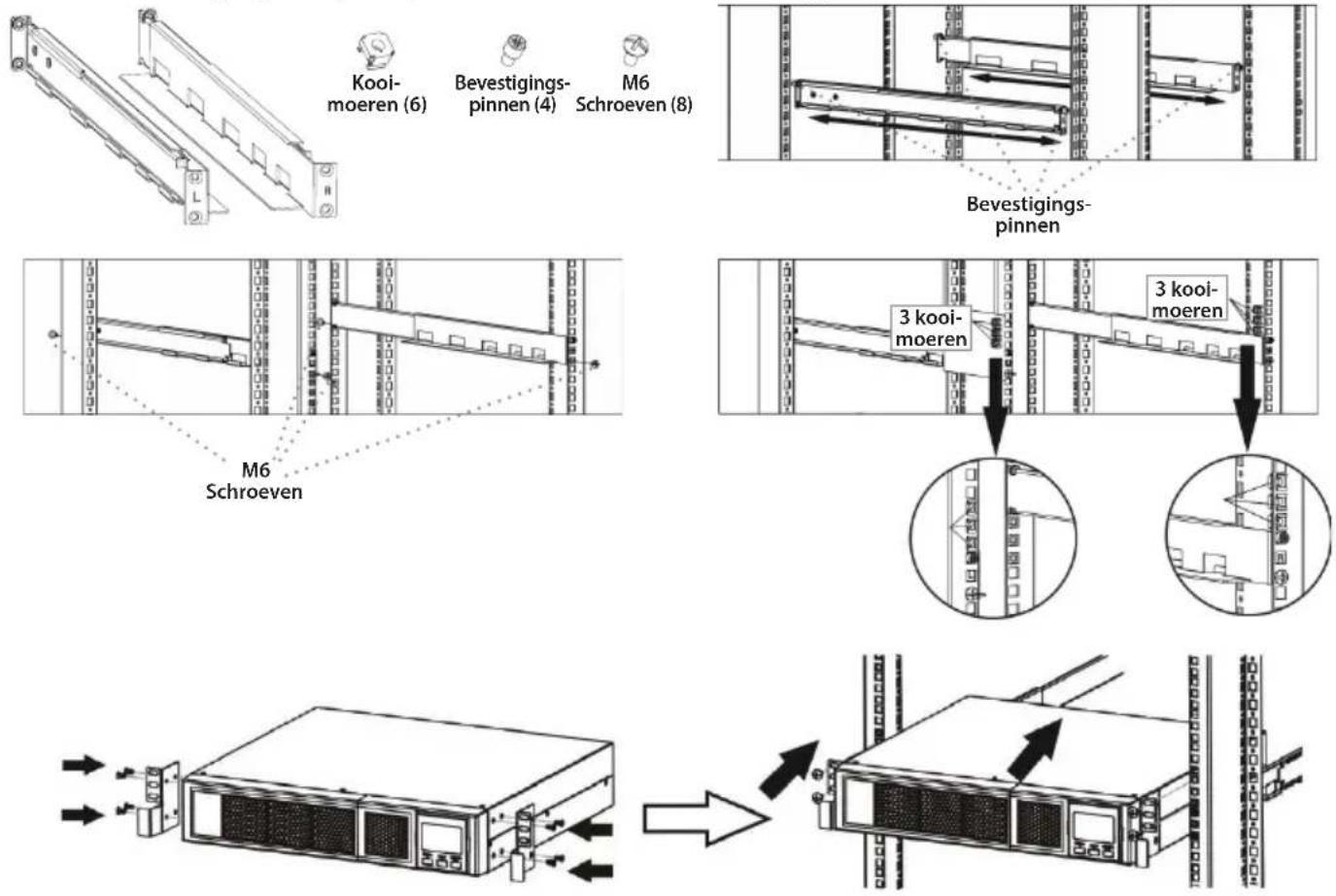

Rackmontage

Voorzichtig! Gebruik de bevestigingsbeugels NIET om het apparaat aan op te tilen. De bevestigingsbeugels zijnuitsluitend bedoeld om het apparaat in hetrek te bevestigen.

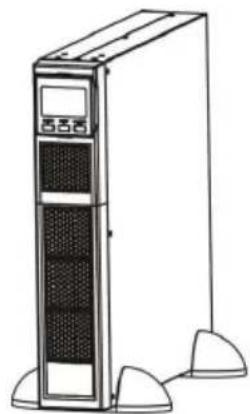

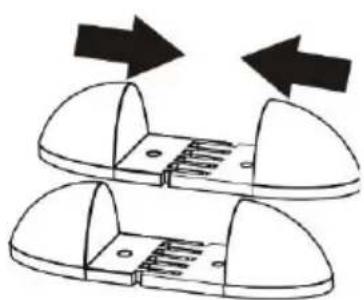

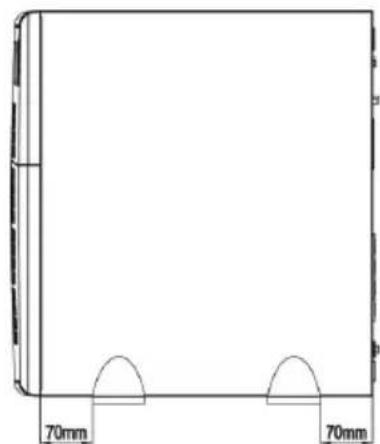

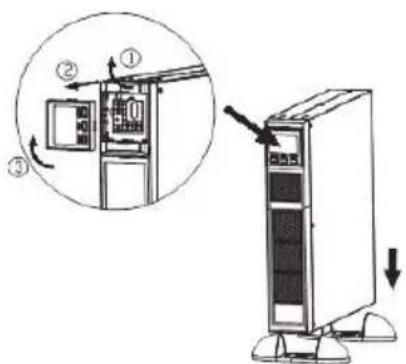

Toren-installatie

123

Opmerking: Houd bij het installereren van de UPS of het.accupak met voetjes 70~mm afstand vanaf de rand van het apparatusat

1.4 Installeren

1. Aansluiting UPS-ingang

Sluit de UPSuitsluitend aan op een geaarde contrastekker. Gebruik geen verlengsnoeren, stekkerdozen of overspanningsbeveiligingen.

2. Aansluiting UPS-uitgang

Er zijtwe soorten uitgangen:programmeerbare uitgangen en algemene uitgangen. Sluit nicht-kritische apparatuur aan op de programmeerbare uitgangen en kritieke apparatuur op de algemene uitgangen.U kuntde back-uptijd voor kritieke apparaten verlengen door een kortere back-uptijd in te stellen voor nicht-kritieke apparaten.

3. Communicatieverbinding (optioneel)

USB-poort

Om afluien/opstarten van de UPS zonder toezicht en statusbewaking möglich te make, sluit u de meegeleverde USB-kabel aan op de computer en het UPS-sytem.

Opmerking: De USB-poort en de RS-232-poort können nicht tegelijk actief zich.

4. Netwerkverbinding

Overspanningspoort network/fax/telefoo

Sluit een modem-/telefoon-/fax-/netwerklijk aan op de tegen overspanning beveiligde 'IN'-uitgang op het achterpaneel van het UPS-apparaat. Maak een verbinding:tussen de uitgang 'OUT' en de apparatuur met een andere kabel voor de modem-/telefoon-/fax-/netwerklijk.

5. De EPO-functie uit- en inschakelen

Deze UPS is uitergerust met een EPO-functie. Pen1 en pen2 zijn standard gesloten voor normalUPS-gebruik.

Opmerking: De EPO-functie kan via de LCD worden ingesteld. Zie programma 08 in de UPS-instelling voor de details

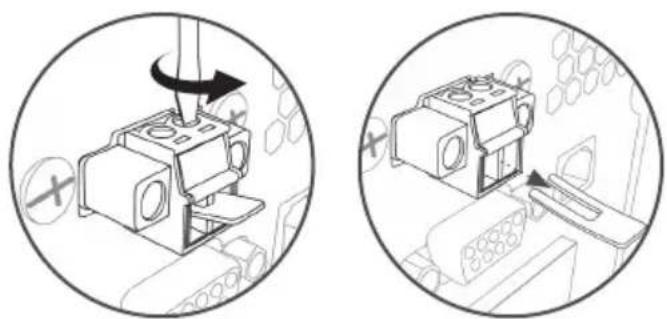

Methode 1

Verwijder de twee bovenste schroeven. Trek de metalen pen eruit

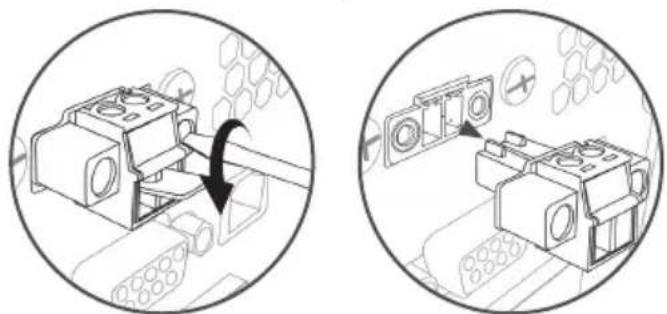

Methode 2

Verwijder de twee schroeven aan de voorzijde Trek de hele groene connector eruit

6. Schakel de UPS in

Druk de knop ON/Mute op het voorpaneel twee seconden in om de UPS in te schakelen.

Opmerking: De accu laadt volledig op tijdens de eerste vijf uu normal gebruik. De accu werkt nicht optimaal gedurende deutscheerste laadperiode

7. Software installeren (optioneel voor geavanceerde gebruikers)

Voor optimale bescherming met het computersystemeinstalleert u de UPS-bewakingssoftware om het UPS-sytem volledig te configureren. Volg de stappen hieronder om de bewakingsssoftware te downloaden en installereren.

1. Ga waar de website http://www.V7-world.com/downloads
2. Selecteer ViewPower-software voor uw besturingsystem om de software te downloaden.
3. Volg de aanwijzingen op het scherm om de software te installereren.

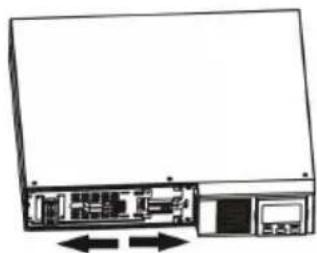

1.5 Accu verrangen

Opmerking: Deze UPS bevat interne accu's en alleen een opgeleid monteur mag deze accu's verrangen.

Voorzichtig! - Volg alle waarschuwingen, adviezen en opmerkingen voordat u de accu's verrangt.

Opmerking: Als de accu is ontkoppeld, is de apparatuur Niet beschermd gegen stroomuitval.

1

2

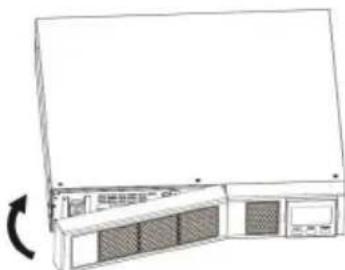

Verwijder het voorpaneel Maak de accukabels los

3

4

Trek de accuhouder eruit door twee schroeven op het voorpaneel te verwijdenen

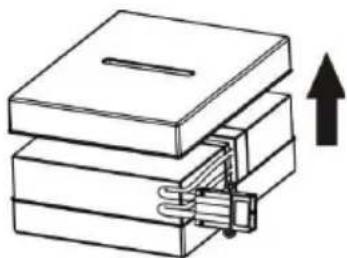

Verwijder de bovenkant van de accuhouder en verrang de accu's

5

Plaats na het verrangen van de accu's de accuholder terug op de oorspronkelijke locatie en schroef.Deze vast.

Sluit de batterijkabels weeer aan Plaats het voorpaneel terug op het apparaat.

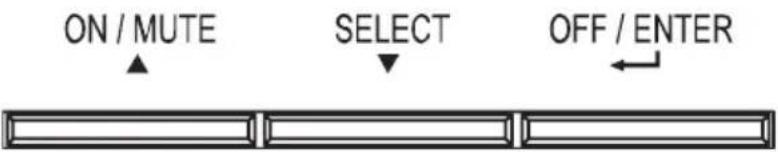

2.1 Gebruik van de knoppen

Schem Functie

Informatie over back-uptijd

Geeft de geschatte back-uptijd aan. H = uren M = minuten S = seconde

Informatie over configuratie en storing

Geeft de te configureren onderdelen aan, die uitgebrecht zich opgesomd in paragraaf 2.5

Geeft de waarschuwings- en foutcodes aan. Codes zich uitgebrecht opgesomd in paragraaf 2.7 en 2.8

Dempen

Geeft aan dat het UPS-alarm isuitgeschakeld

Informatie over invoer, accu, temperatuur, uittvoer en belasting

Geeft de invoerspanning, invoerfrequentie, accuspanning, accucapaciteit, omgevingstemperatuur,uitvoerspanning,uitvoerfrequentie, belastingsstroom en belastingspercentage aan K = kilo W = Watt V = spanning A = Ampere % = percentage °C = graden Celsius Hz = frequeintie

Informatie over belasting

Geeft het belastingniveau aan met 0-24%, 25-49%, 50-74% en 75-100%

Geeft overbelasting aan

Informatie over programmebare uitgangen

Geeft aan dat de programmeerbare beheeruitgangen werken

Informatie over bedrijfsmodus

Geeft aan dat de UPS is aangesloten op de netvoeding

Geeft aan dat de accu werkt

Geeft de status van de lading aan

Geeft aan dat de ECO-modus is ingeschakeld

Geeft aan dat de UPS werkkt in boost-modus

Geeft aan dat de UPS werkt in buck-modus

Geeft aan dat de wisselstroomaar gelijkstroom-schakeling werkt

Geeft aan dat de inverter-schakeling werkdt

Geeft aan dat de uitvoer werkdt

Informatie over de accu

Geeft het accuniveau aan met 0-24%, 25-49%, 50-74% en 75-100%

Geeft aan dat de accu bijna leeg is

2.2 Hoorbaar alarm

Accumodus Klinkt elke 10 seconden

Accu bijna leeg Klinkt elke 2 seconden

2.4 Woordenlijst LCD-schem

Afkorting Schermtekst Definitie
ENA / DIS	ENR/di S	Inschakelen / Uitschakelen
ESC	ESC	Escape
AAN	ON	AAN
OK	OK	OK
EP	EP	EPO
AO / AC	AO	Actief open / Actief gesloten
TP	EP	Temperatuur
CH	CH	Lader
SF	SF	Storing op locatie
EE	EE	EEPROM-fout
BR Accu verrangen	BF
ST1 / ST2 / ST3	SE 1/5 SE 2/5 SE 3	Instelling invoer golfvorm gevoeligheid

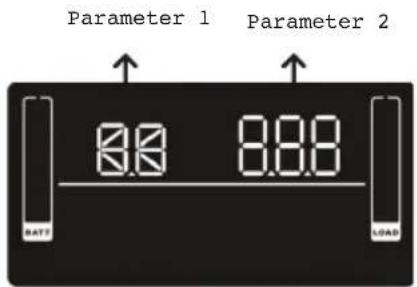

2.5 UPS-installingen

Er zijn 2 parameters voor de UPS die要去en worden ingesteld

1. Voor programme-alternatieven (zie de onderstaande tabel)
2. Opties of waarden voor elk programme instellen

Interface Instelling

01 Instelling uitvoerspanning

Voor EU-modellen kunt u instellingen 208/220/230/240 VAC kiezen 230 VAC is standard. (Wijzigen van deze instelling is Niet aanbevolen).

Voor VS-modelen kunt u kiezenuit 110/115/120/127 VAC 120 VAC is standard. (Wijzigelen van deze instelling is Niet aanbevolen).

02 In- en uitschakelen programmeerbare uitgangen

ENA >Programmeerbare uitgangen ingeschakeld
DIS >Programmeerbare uitgangen uitgeschakeld

03 Instellingen programmeerbare uitgangen

Stel de limieten voor de back-uptijd in minutes in van 0 tot 999 voor programmeerbare uitgangen die in accumodus+zijn verbonden met nicht-kritieke apparaten. (Standaard = 999)

04 Instselling maximale laadstroom

Maximale laadstroom instellen

U kurz de instelling van de laadstroom veranderen in 1/2/4/6/8 ampere (Standaardinstilling is 8 A)

Opmerking: deze instelling is alleen effectief voor superlader

06 Instelling autonomiebeperking

Back-uptijd instellen voor algemene uitgangen in accumodus.

Stel de back-uptijd van de accu in van 0 tot 999 minutes voor algemeneuitgangen in accumodus

DIS > de autonomiebeperking uitschakelen: de back-uptijd is afhankelijk van de accucapaciteit (standaardinstelling)

Opmerking: als deinstalling 0' is, is de back-uptijd slechts 10 seconden

07 Totale AH-instelling voor de accu

Totale AH voor de accu van de UPS instellen

Stel de totale capaciteit voor AH in van 7 tot 999

*Stel de correcte totale accucapaciteit in als een accupak is aangesloten

08 Instelling EPO-logica

Besturingslogica van de EPO-functie instellen

AO > Actief open (standaard): Indien AO is geseleeteerd als EPO-logica, activeert dit de EPO-functie met Pen 1 en Pen 2 in geopende status

AC > Actief gesloten Indien AC is geseleeteerd als EPO-logica, activeert dit de EPO-functie met Pen 1 en Pen 2 in gesloten status

09 Instelling invoer golfvorm gevoeligheid

St1: Hoge gevoeligheid. Minimale 4/32 cyclus detectie en golfvorm verworming detectie (Standard)
St2: Gemiddelde gevoeligheid. Minimale 7/32 cyclus detectie
St3: Lage gevoeligheid. Minimale 10/32 cyclus detectie (gebruiken met generators)

00 Installingen afsluten

De instelmodus afsluiten

Stap 1

Voordat u de instelmodus opent, moet de UPS in stand-bymodus staan (laden UIT) en moet de accu zicha aangesloten. Het LCD-schem worden rechts weergegeven.

Stap 2

Houd de knop 'Select' 3 seconden ingedrukt om de instelmodus te openen.

Stap 3

Druk op de knop 'Up' (ON/MUTE) om maar '02' van de programmaalijst te gaan. Druk verwolgens op de knop 'Enter' om de waarde van parameter 2 in te voeren. Druk op de knop 'Up' om de waarde te wijzigen in 'ENA' om de functie programmeerbare uitgang in te schakelen. Druk verwolgens nogmaals op de knop 'Enter' om de instelling te bevestigen.

Stap 4

Druk nogmaals op de knop 'Up' (ON/MUTE) om waar '03' van de programmmalijst te gaan. Druk verwolgens op de knop Enter' om deijd voor de programmeerbare uitgang in te stellen. Druk op de knop 'Up' om de waarden van de back-upijd te wijzigen. Druk verwolgens op Enter' om de instelling te bevestigen.

Stap 5

Druk op de knop 'Up' (ON/MUTE) om maar '00' van de programmaijst te gaan. Druk verwolgens op de knop 'Enter' om het instelleningenmenu te verlaten.

Stap 6

Ontkoppel de wisselstroomingang en腔t tot het LCD-schem is uitgeschakeld. De neue instelling wordt actief als de UPS opnieuw worden ingeschakeld.

2.6 Beschrijving bedrijfsmodus

Bedrijfsmodus Beschrijving LCD-schem

ECO-modus	Als de invoerspanning binnen het gereguleerde spanningsbereik valt, voedt de UPS de uitgangrechtstreeks vanuit de netvoeding. ECO is een afkorting van Efficiency Corrective Optimizer. In deze modus, als de accu volledig is opgeladen, stopt de ventilator met draaien om energia te besparen.	OK 232
Buck-modus als de wisselstroom normal is	Als de ingangsspanning hoger is dan het gereguleerde spanningsbereik maar lager dan het hoge verliespunt, worden de buck-AVR geactiveerd.	OK 253
Boost-modus als de wisselstroom normal is	Als de ingangsspanning lager is dan het gereguleerde spanningsbereik maar hoger dan het lage verliespunt, worden de boost-AVR geactiveerd.	OK 200
Accumodus Als de ingangsspanning het aanvaardbare bereik overschrijdt of er elke 10 seconden een alarm wegens stroomstoring klinkt, dan geeft de UPS back-upvermogen van de accu af.	28 230
Stand-bymodus De UPS worden uitgeschakeld en geeft geen vermogen af, maar kan nog steeds de accu's laden	OK
Storingsmodus Als een storing optrecdt, verschijnen het FOUT-pictogram en de fou transcode	44

2.7 Referentiecodes fouten

Fout Foutcode Pictogram			Fout	Foutcode	Pictogram
Bus starten mistrukt 01 x			Kortsluiting inverteruitvoer	14	x
Bus overspanning 02 x			Accuspanning te hoog	27	x
Bus onderspanning 03 x			Accuspanning te laag 28	x
Zacht start inverter mistrukt	11	x	Temperatuur te hoog	41	x
Inverterspanning hoog 12 x			Overbelast	43
Inverterspanning laag 13 x			Storing in lader	45	x

2.8 Waarschuwingslampje

Waarschuwing	Pictogram (knipperend	Code	Alarm
Accu bijna leeg	▲●	bl	Klinkt elke 2 seconden
Overbelast	▲●	OL	Klinkt elke seconde
Accu nicht aangesloten	▲●	NC	Klinkt elke 2 seconden
Overbelast	■	OC	Klinkt elke 2 seconden
	■
Fout met bedrading op locatie	▲●	SF	Klinkt elke 2 seconden

Waarschuwing Pictogram (knipperend Code Alarm

EPO geactiveerd	Δ	EP	Klinkt elke 2 seconden
Temperatuur te hoog	Δ	EP	Klinkt elke 2 seconden
Storing in lader	Δ	CH	Klinkt elke 2 seconden
Accustoring	Δ	bF	Klinkt elke 2 seconden (UPS schakelt uit)
Accu verrangen	Δ	bF	Klinkt elke 2 seconden
EEPROM-fout	Δ	bF	Klinkt elke 2 seconden

Opmerking: De functie 'Fout met bedrading op locatie'kan via software worden in- en uitgeschakeld. Raadpleeg de handleiding van de software voor details.

Problemen Oorzaak Oplossing

Geen indicatie en alarm ook al is de netvoeding normal	Wisselstroomingang is Niet aangesloten	Controler of het netsnoor goed op de netvoeding is aangesloten
	De wisselstroominvoer is aangesloten op de uitvoer van de UPS	Steek het netsnoor in de wisselstroomingang
Het pictogram àen de waarschuwingscode EP knipperen op het LCD-schem en het alarm klinkt elke 2 seconden	De EPO-functie is ingeschakeld	Stel het circuit in op de gesloten stand om de EPO-functie uit te schakelen.
Het pictogram àen de waarschuwingscode SF knipperen op het LCD-schem en het alarm klinkt elke 2 seconden	De voedingsgeleider en nulgeleider van de UPS-ingang+zijn verwisseld	Draai de stekker 180° en sluit aan op het UPS-systeem
Het pictogram àen de waarschuwingscode L knipperen op het LCD-schem en het alarm klinkt elke 2 seconden	De externe of interne accu is onjuist aangesloten	Controler of alle accu's+zijn aangesloten
Foutcode 27 wordt weergegeven op het LCD-schem en het alarm klinkt continu	De.accuspanning is te hoog of de lader is defect	Neem contact op met de verkoper
Foutcode 28 wordt weergegeven op het LCD-schem en het alarm klinkt continu	De.accuspanning is te laag of de lader is defect	Neem contact op met de verkoper
Het pictogram àen de waarschuwingscode OL knipperen op het LCD-schem en het alarm klinkt elke seconde	De UPS is overbelast	Verwijder de extra belasting van de UPS-uitgang en start opnieuw
Foutcode 43 wordt weergegeven op het LCD-schem en het pictogramlicht op het LCD-schem op. Het alarm klinkt continu	De UPS is automatisch afgesloten als geolg van een overbelaste uitvoer	Ontkoppel de extra belasting van de UPS-uitgang en start opnieuw
Foutcode 14 wordt weergegeven op het LCD-schem en het alarm klinkt continu	De UPS is automatisch afgesloten als geolg van een kortsluiting in de UPS	Controler de bedrading van de uitvoer en of aangesloten apparaten kortsluiting vertonen
Foutcode 01, 02, 03, 11, 12, 13 of 41 wordt weergegeven op het LCD-schem en het alarm klinkt continu	Er is een interne UPS-fout opgetreden	Neem contact op met de verkoper
De back-uptijd van de accu is korter dan de nominale waarde	De accu's zich nicht volledig geladen	Laad de accu's minimaal 5 eer op en controller de capaciteit. Neem contact op met de verkoper als het probleem zich blijft voordoen
	De accu's zich defect	Neem contact op met de verkoper om de accu's te verrangen
Foutcode 45 wordt weergegeven op het LCD-schem en het alarm klinkt continu	De lader levert geen uitvoerspanning en de accuspanning is lager dan 10 V/PC	Neem contact op met de verkoper

3.1 Opslag En Onderhoud Operatie

Het UPS-systeme bevat geen onderdelen die door de gebruiker kuren worden onderhonden. Als de actieve levensduur van de accu's van 3 tot 5aar bij 25^ omgevingstemperatuur is overschreden,要去en de accu's worden verrangen. Neem in dat geval contact op met de verkoper

Breng de oude accu waar een recyclingbedrijf of stuur dezeaar uw verkoper in de verpakking van de verwangende accu.

Opslagruimte

Opslagtemperatuur Oplaadfrequentie Oplaadduur

-25°C - 40°C Elke 3 maanden 1-2研究成果

40^ - 45^ Elke 2 maanden 1-2 ur

4.1 Vervoer

Veroer het UPS-systeme alleen in de originele verpakking om het te beschermen gegen schokken en stoten.

4.2 Voorbereiding

• Er kan condensvorming optreden als het UPS-systemerechtstreeks van een koude maar een warmer omgeving worden overgebracht. Het UPS-systeme moet absoluut droog zich voordat het geinstalleerd worden. Laat het UPS-systeme ten minste twee uwaclimatisieren.
• Installee het UPS-systeem Niet in de buurt van water of in vochtige omgevingen.
• Installeer het UPS-systemen Niet in de buurt van de verwarming of op een plek waar het worden blootgesteld aan direct zonlicht.
• Blokker de ventilatie-openingen in de behuizing van de UPS Niet.

4.3 Installatie

• Sluit geen apparaten aan op de uitgangen van de UPS (bijv. laserprinters) die het UPS-syteem konnen overbelasten.
• Plaats kabels op zo'n manier dat niemand erop kan staan of erover kan struikelen.
• Sluit geen apparaten zoals haardrogers aan op de uitgangen van de UPS.
• Sluit de UPS alleen aan op een geaard schokbestendig stopcontact.
• Gebruik alleen het meegeleverde VDE-geteste en CE-gemarkeerde netsnoer (bijv. het netsnoer van de computer) om het UPS-system aan te sluiten op het bekabelingssystem van het gebouw (schokbestendig stopcontact).
• Gebruik alleen VDE-geteste, CE-gemarkeerde strooomsnoeren om de belasting op het UPS-systeem aan te sluiten.
  Zorg bij het installereren van de apparatuur ervoor dat het totaal van de lekstroom van de UPS en van de aangesloten apparaten Niet hoger is dan 3,5mA
• Nominale temperatuur - apparaten worden als aanvaardbaar voor gebruik beschouwd in een omgevingstemperatuur van maximaal 40^ .
• Voor APPARATUUR MET EEN STEKKER要去 het stopcontact zich dicht bij de apparatuur bevinden en goed toegankelijkহ.
• VOORZICHTIG: Het apparaat is zwaar. Voor het optillen van het apparaat zijn ten minste twee mensen nodig.
• Controller of er upstream van het UPS-systeem beschemingsmechanismen gegen overspanning en kortsluiting aanwezig zich. De aanbevolen beveiligingsspecificatie is 11 A voor 800 VA tot 1100 VA, 15 A voor 1,5 VA, 20 A voor LV 2 KVA en 30 A voor 2,5 tot 3 KVA met een uitschakelingscurve B of C.

4.4 Gebruik

• Ontkoppel het netsnoer van het UPS-systeme of het schokbestendig stopcontact Niet tijdens gebruik, waar dat dit de beschermende aarding van het UPS-systeme en alle aangesloten belastingen opheft.
• Het UPS-systeme beschicht over+zijn eigen interne stroombron (accu's). De uitgangen of het klemmenblok van de UPS hunnen onder stroom staan ook als het UPS-systemeiet is aangesloten op het bekabelingssysteme van het gebouw.
• Om het UPS-system volledig te ontkoppelen, moet u eerst op de knop OFF/Enter drukken om de stroomuit te schakelen.
  Voorkom dat vloeistoffen en andere vreme debjecten in het UPS-systeem binnendringen.
• De EPO-, RS-232- en USB-schakelingen zijn IEC 60950-1 veilighheidsschakelingen met extra lage spanning en versterkte isolatie.

4.5 Onderhoud, reparatie en fouten

• Het UPS-system erkt met gevaarlijke spanningen. Reparaties moeten worden uitgevoerd door een gekwalificeerde monteur.
• VOORZICHTIG: kans op elektrische schokken. Ook nadat het apparaat is losgekoppeld van de netvoeding (stopcontactuitgang van bekabeling in het gebouw) zijn de componenten in het UPS-systeem nog steeds verbonden met de accu, staan ze onder stroom en+zijn ze gevaarlijk.
• Voordat u reparatives en/of onderhoud uitvoert, moet u de accu's loskoppelen en controleren of er geen stroom en gevaarlijke spanningen voorkomen in de aansluitingen van de condensatoren met een hoge capacititeit, zoals BUS-condensatoren.
• Om elektrische schokken te voorkomen,要去 het apparaat uitschakelen en ontkoppelen van de netvoeding voorafgaand aan het onderhoud van de accu.
• Alleen mensen die voldoende befinden zijm met accu's en met de vereiste voorzorgsmaatregelen moogen accu's verrangen en toezicht houden op de werkzaamheden. Onbevoegde personen要去en uit de buurt van de accu's worden gehonden.
• VOORZICHTIG: kans op elektrische schokken. De accuschakeling is nicht geisoleerd van de invoerspanning. Er konnen gevaarlijke spanningen optreden tussen de accu-aansluitingen en aarde. Voordat u ze aanraakt, moet u controleren of er geen spanning aanwezig is.

• Accu's können elektrische schokken veroorzaken en een hoge kortsluitstroom—hebben. Neem de hieronder genoemde voorzorgsmaatregelen en andere vereiste maatregelen als er met accu's worden gewerkt:

• Verwijder horloges, ringen en andere metalen voorwerpen.

• Alleen gereedschap gebruiken met geisoleerde grepen en handvaten.

• Installee bij het verwangen van accu's hetzelfde aantal en hetzelfde type accu's.

• Gooi batterijen Niet weg door ze te verbranden. Daardoor konnen accu's exploderen.
  Accu's nien openen of vernietigen. Vrijkomende elektrolyt kan letsel aan huid en ogen veroorzaken. Het kan giftig zijn.

• Gebruik bij het verwangen van accu's hetzelfde type en aantal accu's of.accupaks.

• Een accu kan gevaar veroorzaken door elektrische schokken en hoge kortsluitstroom.

• De volgende voorzorgsmaatregelen要去en genommen worden als er met accu's worden gewerkt:

a. Verwijder horloges, ringen of andere metalen voorwerpen.
b. Gebruik gereedschap met geisoleerde grepen.
c. Draag rubberen handschoenen en laarzen.
d. Leg geen gereedschap of metalen onderdelen boven op accu's.
e. Ontkoppel de laadbron voordat u de accuaansluitingen verbindt of loskoppelt.

f. Controller of de accu onbedoeld is geaard. Als deze onbedoeld is geaard, moet u de aardebron verwijderen. Contact met een willekeurig deel van een geoarde accu kan een elektrische schok veroorzaken. De kans op zo'n schok kan verminder worden als deze aarding worden verwijderdijdens installmentie en onderhoud.

www.V7-world.com
