UPS1RM2U30001N - Alimentation d'énergie non interruptible V7 - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Alimentation d'énergie non interruptible (UPS) avec une capacité de 3000 VA / 2400 W.
Type de technologie	Technologie Line-Interactive.
Entrée	Tension d'entrée : 220-240 VAC, fréquence : 50/60 Hz.
Sortie	Tension de sortie : 220-240 VAC, fréquence : 50/60 Hz (synchronisée avec l'entrée).
Autonomie	Autonomie variable selon la charge connectée.
Utilisation	Conçu pour protéger les équipements électroniques sensibles contre les coupures de courant et les surtensions.
Maintenance	Vérification régulière des batteries et remplacement recommandé tous les 3-5 ans.
Sécurité	Protection contre les surcharges, les courts-circuits et les surtensions.
Dimensions	Dimensions compactes adaptées pour un montage en rack 2U.
Poids	Poids léger pour une installation facile.
Garantie	Garantie limitée, vérifier les conditions spécifiques auprès du fabricant.

FOIRE AUX QUESTIONS - UPS1RM2U30001N V7

Qu'est-ce qu'un onduleur et à quoi sert-il ?

Un onduleur est un appareil qui fournit une alimentation électrique de secours en cas de coupure de courant. Il protège vos appareils électroniques en maintenant l'alimentation et en filtrant les surtensions.

Comment savoir si mon V7 UPS1RM2U30001N fonctionne correctement ?

Vérifiez les voyants LED sur l'unité. Un voyant vert indique un fonctionnement normal, tandis qu'un voyant rouge ou un bip peut signaler un problème. Consultez le manuel pour plus de détails sur les codes d'erreur.

Quelle est la durée de vie de la batterie de l'onduleur ?

La durée de vie de la batterie dépend de l'utilisation et des conditions environnementales, mais en général, elle peut durer entre 3 à 5 ans. Il est recommandé de la tester régulièrement et de la remplacer si nécessaire.

Que faire si l'onduleur ne s'allume pas ?

Assurez-vous que l'onduleur est branché à une prise fonctionnelle et que le câble d'alimentation est en bon état. Vérifiez également si le disjoncteur de l'onduleur n'est pas déclenché.

Comment effectuer un test de la batterie de l'onduleur ?

Pour tester la batterie, débranchez l'onduleur de la prise murale et appuyez sur le bouton de test. Cela simule une coupure de courant et vous permettra de vérifier si l'onduleur fournit une alimentation de secours.

Puis-je brancher plusieurs appareils sur mon onduleur V7 UPS1RM2U30001N ?

Oui, vous pouvez brancher plusieurs appareils, mais assurez-vous que la puissance totale des appareils ne dépasse pas la capacité de l'onduleur, qui est de 3000 VA. Consultez le manuel pour des détails sur les limites de puissance.

Comment remplacer la batterie de l'onduleur ?

Pour remplacer la batterie, éteignez l'onduleur, débranchez-le et retirez le couvercle de la batterie. Débranchez l'ancienne batterie et installez la nouvelle en suivant les instructions fournies dans le manuel d'utilisation.

L'onduleur émet un bip continu, que faire ?

Un bip continu indique généralement une surcharge ou un problème avec la batterie. Débranchez certains appareils pour réduire la charge et vérifiez l'état de la batterie.

Quelles sont les précautions à prendre lors de l'utilisation de l'onduleur ?

Évitez de surcharger l'onduleur, gardez-le dans un endroit bien ventilé, et ne le placez pas près de sources de chaleur. Assurez-vous également que les câbles sont en bon état et bien connectés.

MODE D'EMPLOI UPS1RM2U30001N V7

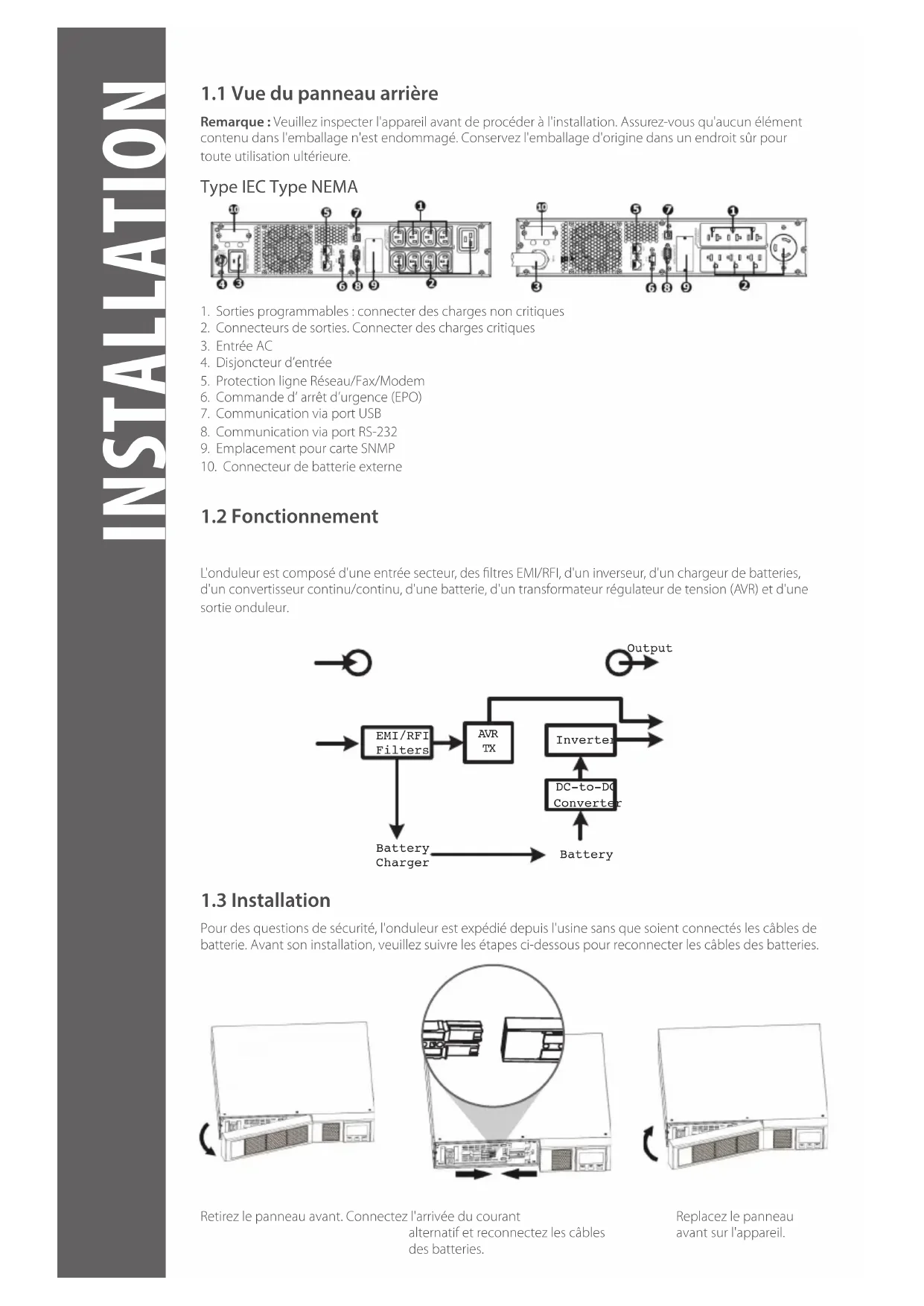

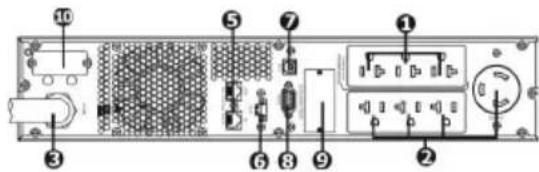

1.1 Vue du panneau arrêté

Remarque: Veuillez inspecter l'appareil avant de procéder à l'installation. Assurez-vous qu'aucun élément contenu dans l'emballage n'est endommagé. Conservez l'emballage d'origine dans un endroit sûr pour toute utilisation ultérieure.

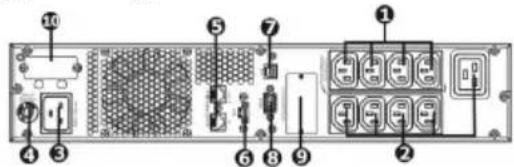

Type IEC type NEMA

1. Sorties programmables : connecter des charges non critiques
2. Connecteurs de sorties. Connecter des charges critiques
3. Entrée AC
4. Disjoncteur d'entrée
5. Protection ligne Réseau/Fax/Modem
6. Commande d'arrêt d'urgence (EPO)
7. Communication via port USB
8. Communication via port RS-232
9. Emplacement pour carte SNMP
10. Connecteur de batterie externe

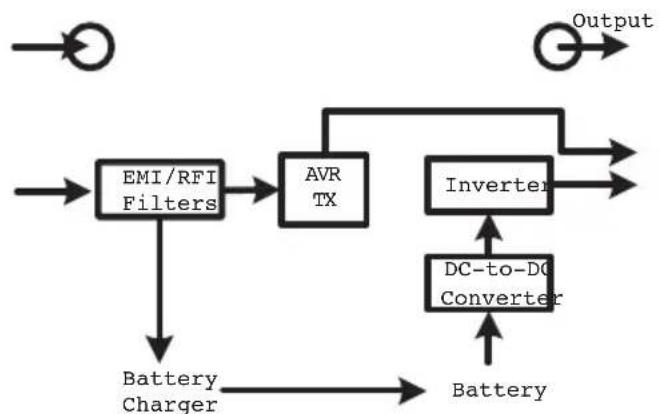

1.2 Fonctionnement

L'onduleur est composé d'une entrée secteur, des filtres EMI/RFI, d'un inverseur, d'un chargeur de batteries, d'un convertisseur continu/continu, d'une batterie, d'un transformateur régulateur de tension (AVR) et d'une sortie onduleur.

1.3 Installation

Pour des questions de sécurité, l'onduleur est expédié depuis l'usine sans que soient connectés les cables de batterie. Avant son installation, veuillez suivre les étapes ci-dessous pour reconnecter les cables des batteries.

Retirez le panneau avant. Connectez l'arrivée du courant alternatif et reconnectez les cables des batteries. Replacez le panneau avant sur l'appareil.

Installation en rack

Attention! EVITEZ d'utiliser les supports de montage pourSoulever l'appareil. Les supports de montage servent uniquement a fixer I'appareil au rack.

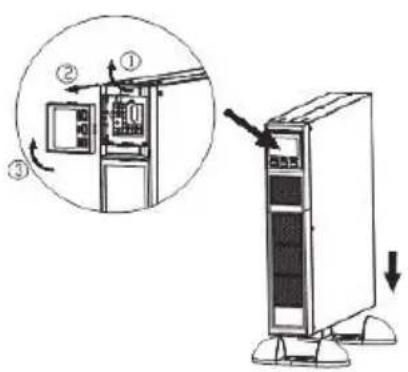

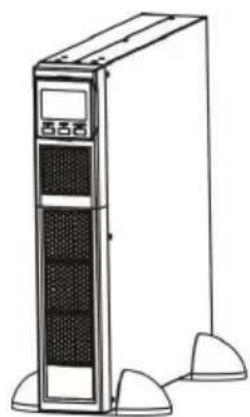

Installation de la tour

Remarque : lors de l'installation de l'onduleur ou de l'ensemble des batteries sur pieds, veuillez conserver une distance de 70 mm partant du bord de l'appareil.

1. Connexion d'entrée de l'onduleur

Branchez l'onduleur à une prise de courant avec terre. Évitez d'utiliser des rallonges, des barrettes d'alimentation ou des parasurtenseurs.

2. Connexion de sortie de l'onduleur

Il existe deux types de sorties, à savoir les sorties programmables et sorties générales. Utilisez les sorties programmables pour le branchement des appareils non critiques et les sorties générales pour les appareils critiques. Vous pouvez prolonger la durée d'autonomie pour les prises desservant les appareils critiques en raccourcissant celles desservant les appareils non critiques.

3. Connexion des communications (facultatif)

Port USB

Pour permettre à un onduleur de gérer de façon autonome ses états de démarrage ou d’arrêt, connectez-le à l’ordinateur via le câble USB fourni.

Remarque: Les ports USB et RS-232 ne peuvent pas fonctionner en même temps.

4. Connexion réseau

Prises réseau/fax/téléphone contre les surtensions

Connectez un seul téléphone/fax/modem/cable réseau à une prise para-surtenseur d'entrée située sur le panneau arrière de l'onduleur. Connectez un autre cable modem/fax/téléphone/réseau à la prise de sortie de l'onduleur.

5. Désactivez puis activez la fonction d'arrêt d'urgence (EPO)

Cet onduleur est equipped'une fonction d'arrêt d'urgence. Les broches 1 et 2 sont fermées par défaut pour un fonctionnement normal de l'onduleur. (Note: "equipped'" n'a pas été modifié car il est possible que ce soit une erreur d'OCR d'un terme technique ou une faute de frappe spécifique au document original.)

Remarque: La fonction d'arrêt d'urgence commandée peut se configurer à partir de l'écran d'affichage DEL. Pour plus d'informations, référez-vous au programme 08 relatif à la configuration de l'onduleur.

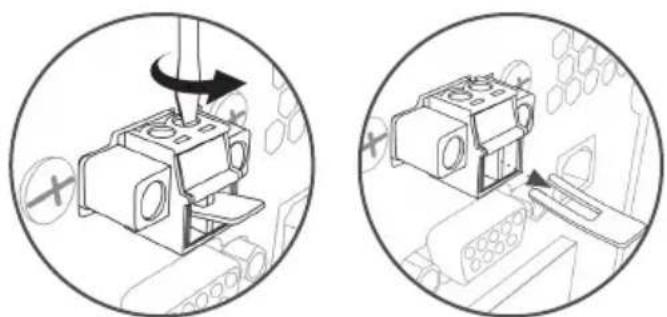

Méthode 1

Retirez deux vis supérieures. Enlevez la broche de métal.

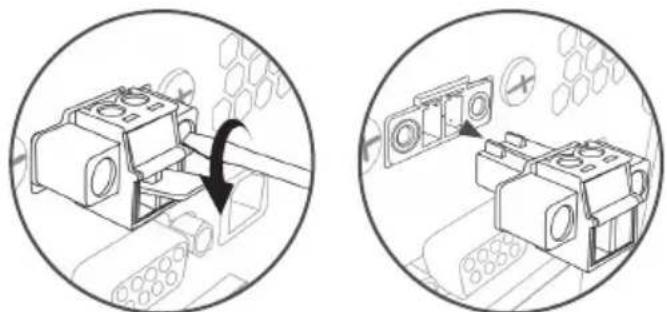

Méthode 2

Retirez les vis avant. Enlevez entièrement le connecteur de couleur verte.

6. Mettez l'onduleur en marche

Appuyez sur le bouton Mise en marche/ Muet situé sur le panneau avant pendant deux secondes pour allumer l'onduleur.

Remarque: La batterie se charge intégralement pendant les cinq premières heures de fonctionnement normal. Les performances de la batterie ne peuvent pas être optimales durant cette période de charge initiale.

7. Installer le logiciel (facultatif pour les utilisateurs avancés)

Pour une protection optimale du système informatique, installez le logiciel de surveillance de l'onduleur qui vous permettra de configurer complètement le système d'alimentation autonome. Veuillez suivre les étapes ci-dessous pour télécharger et installer le logiciel de surveillance.

1. Allez à la page web http://www.v7-world.com/downloads
2. Télécharge le logiciel ViewPower compatible avec votre système d'exploitation.
3. Suivez les instructions à l’écran pour procéder à l’installation du logiciel.

1.5 Remplacement de la batterie

Remarque: Cet onduleur est équipê de batteries internes et seul un technicien qualifié est habilité à procéder au remplacement des batteries.

Avertissement! - veuillez respecter tous les avertissements, mises en garde et remarques avant de procéder au remplacement des batteries.

Remarque: Lorsque les batteries sont déconnectées, les équipements ne sont pas protégés contre les pannes de courant.

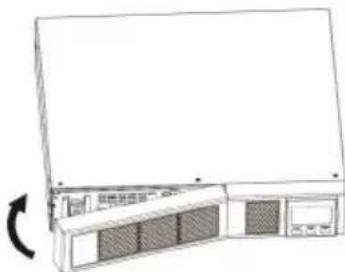

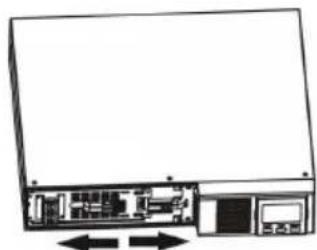

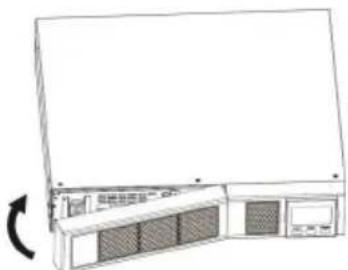

Retirez le panneau avant. Déconnectez les câbles des batteries.

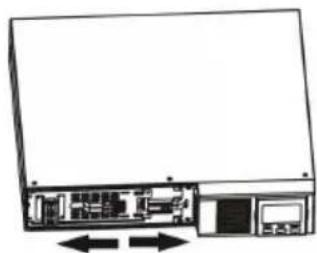

Sortez le coffret des batteries après avoir retiré les deux vis situées sur le panneau avant

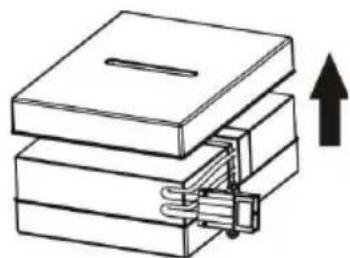

Retirez le couvercle supérieur du coffret des batteries et remplacez celles qui sont situées à l'intérieur

Après avoir remplacé les batteries, remettez son coffret à l'emplacement d'origine et vissez fermement

Rebranchez les fils de la batterie. Placez le panneau avant à l'arrière de l'appareil.

Affichage fonction

Informations relatives à l'autonomie

Indique une estimation de la durée d'autonomie.

Réglages et informations sur les erreurs

Indique les éléments de configuration énumérés en détail dans la section 2.5

Indique les codes d'alerte et d'erreur. Les codes sont listés en détail dans les sections 2.7 et 2.8

Fonctionnement muet

Indique que l'alarme de l'onduleur est désactivée

Informations sur l'entrée, les batteries, la température, la sortie et la charge

Indique la tension d'entrée, la fréquence d'entrée, la tension et la capacité des batteries, la température ambiantes, la tension de sortie, la fréquence de sortie, le courant de charge et le pourcentage de charge

Informations sur la charge

Indique le niveau de charge par paliers de 0-24%, 25-49%, 50-74% et 75-100%

Indique la surcharge

Informations sur les sorties programmables

Indique l'état de fonctionnement activé des sorties programmables

Informations sur le mode de fonctionnement

Indique l'état de connexion de l'onduleur au réseau électrique

Indique l'état de fonctionnement des batteries

Indique l'état de charge

Indique l'état d'activation du mode d'arrêt automatique

Indique le fonctionnement de l'onduleur en mode compensation

Indique le fonctionnement de l'onduleur en mode abaissement

Indique l'état de fonctionnement du circuit alternatif/continu

Indique l'état de fonctionnement du circuit inverseur

Indique le fonctionnement de la sortie.

Informations sur les batteries

Indique le niveau des batteries par paliers de 0-24%, 25-49%, 50-74%, et 75-100%

Indique le niveau faible des batteries

2.2 Alarme audible

Mode batterie Émet un signal sonore toutes les 10 secondes

Niveau de batterie faible Émet un avertissement sonore toutes les 2 secondes

Surcharge Émet un avertissement sonore à chaque seconde

Erreur Émet un signal sonore continu

2.4 Libellé d'index de l'afficheur LCD

Abréviation Contenu de l'affichage Définition
ENA / DIS	ENR/dIS	Activer / Désactiver
ESC	ESC	Echapp
Marche	ON	Marche
OK	OK	OK
EP	EP	Arrêt d'urgence (EPO)
AO / AC	AO/AC	Ouvert activé / Fermé activé
TP	EP	Température
CH	CH	Chargeur
SF	SF	Erreur de site
EE	EE	Erreur EEPROM
BR Remplacement de la batterie	BF
ST1 / ST2 / ST3	SET1 / SET2 / SET3	Réglage de sensibilité de forme d'onde d'entrée

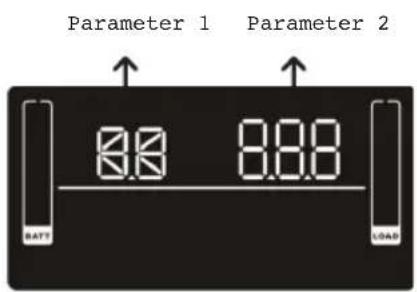

Le réglage de 2 paramètres est nécessaire sur l'onduleur

1. Pour des alternatives de programme (Voir le tableau ci-dessous)
2. Options de réglage ou valeurs pour chaque programme

Interface Réglage
01 Réglage de la tension de sortie	Pour les modèles européens (EU), vous pouze désir les valeurs 208/220/230/240 VCA La valeur par défaut est 230 VCA (Il n'est pas recommendé de modifier ce réglage) Pour les modèles américain (US), vous pouze désir les valeurs 110/115/120/127 VCA La valeur par défaut est 120 VCA (Il n'est pas recommendé de modifier ce réglage)
02 Activation/désactivation des sorties programmables	ENA > Sorties programmables activées DIS > Sorties programmables désactivées

Réglage des sorties programmables

Configurer les délais d'autonomie en minutes, de 0 à 999 pour les prises programmables sur lesquelles sont connectés les appareils non critiques dans le mode batterie. (La valeur par défaut est 999)

04 Réglage de l'intensité maximale de courant

Définir l'intensité maximale de courant

Vous pouvez modifier le réglage de l'intensité entre les valeurs de 1/2/4/6/8 ampères (La valeur de réglage par défaut est 8A)

Remarque : ce réglage n'est efficace que pour les grandes intensités

06 Réglage de limitation d'autonomie

Définir la durée d'autonomie en mode batterie pour les sorties générales

Définir la durée d'autonomie des batteries dans la plage comprise entre 0 et 999 minutes pour les sorties générales en mode batterie

DIS > Désactive la limitation de la durée d'autonomie : la durée d'autonomie dépend de la capacité des batteries (réglage par défaut)

Remarque : Lorsque le réglage est à « 0 », la durée d'autonomie ne sera que de 10 secondes.

07 Réglage de la capacité totale en AH des batteries

Définir la capacité totale en AH des batteries de l'onduleur

Réglez la capacité totale des batteries dans la plage comprise entre 7 et 999 AH. Réglez la capacité totale et réelle des batteries s'il existe une banque de batteries connectée.

08 Réglage de l'arrêt d'urgence commandé

Configurer le contrôle commande de la fonction d'arrêt d'urgence

AO > Ouvert actif (Par défaut) : Lorsque l'option AO est pour l'arrêt d'urgence commandé, elle active la fonction d'arrêt d'urgence avec le statut ouvert sur les broches 1 et 2

AC > Fermé actif: Lorsque l'option AC est pour l'arrêt d'urgence commande, elle active la fonction d'arrêt d'urgence avec le statut fermé sur les broches 1 et 2

09 Réglage de sensibilité de forme d'onde d'entrée

St1 : sensibilité élevée. Détection de cycle 4/32 minimum et déduction de la distorsion de la forme d'onde (par défaut)

St2: sensibilité moyenne. Détection de cycle 7/32 minimum.

St3 : sensibilité faible. Détection de cycle 10/32 minimum (utiliser avec des générateurs)

00 Fermeture des réglages

Sortie du mode de réglage

Étape 1

Avant d'accéder au mode de réglage, l'onduleur doit être en mode veille (hors charge) et assurez-vous que la batterie est connectée. L'afficheur LCD se trouve sur la droite.

Étape 2

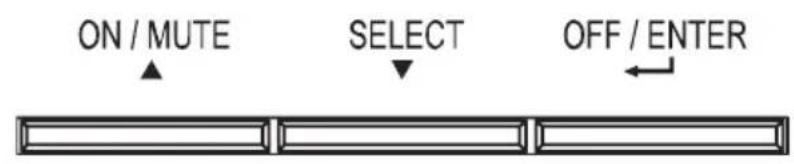

Appuyez et maintenez le bouton « Sélectionner » pendant 3 secondes pour accéder au mode de réglage.

Étape 3

Appuyez sur le bouton « Haut » (Marché/Muet) pour accéder à l'option « 02 » de la liste des programmes. Puis appuyez sur le bouton « Entrer » pour indiquer la valeur de réglage pour le paramètre 2. Appuyez sur le bouton « Haut » pour modifier la valeur à « ENA », cela permet d'activer la fonction de programmation des sorties. Appuyez encore sur le bouton « Entrer » pour confirmer le réglage.

Étape 4

Appuyez sur le bouton « Haut » (Marche/Muet) pour accéder à l'option « 03 » de la liste des programmes. Puis appuyez sur le bouton « Entrer » pour définir l'autonomie de la sortie calculable. Appuyez sur le bouton « Haut » pour modifier la valeur de la durée d'autonomie. Puis appuyez sur « Entrer » pour confirmer le réglage.

Étape 5

Appuyez sur le bouton « Haut » (Marche/Muet) pour accéder à l'option « 00 » de la liste des programmes. Puis appuyez sur le bouton « Entrer » pour sortir du menu de réglage.

Étape 6

Déconnectez la source d'entrée alternative et patientez jusqu'à ce que l'afficheur soit éteint. Les nouveaux réglages sont actifs lorsque l'onduleur se rallume.

Mode de fonctionnement description afficheur à cristaux liquides

Mode ECO	Lorsque la valeur de la tension d'entrée se situe dans l'intervalle de celle de la tension régulée, la tension de sortie de l'onduleur provient directement de la sortie du secteur. ECO est l'abréviation de « Efficiency Corrective Optimizer ». Dans ce mode, lorsque la batterie est complètement chargée, le ventilateur)cesse de fonctionner pour économiser l'énergie	OK 232
Mode abaisissement lorsque le courant alternatively est normal	Lorsque la valeur de la tension d'entrée est supérieure à celle comprise dans la plage de valeurs correspondante à la tension de régulation, mais inférieure au point de perte élevé, la fonction de régulation automatique de tension en abaisissement sera activée	OK 253
Mode compensation lorsque le courant alternatively est normal	Lorsque la valeur de la tension d'entrée est supérieure à celle comprise dans la plage de valeurs correspondante à la tension de régulation, mais supérieure au point de perte le plus bas, la fonction de régulation automatique de tension en compensation sera activée	OK 200
Mode batterie Lorsque la valeur de la tension d'entrée se trouve au-delà de de la plage acceptable, ou lorsque survient une panne de courant et que l'alarme retentit toutes les 10 secondes, l'onduleur active l'énergie de secours de la batterie	28 230	OK
Mode veille L'onduleur est mis hors tension et n'almente aucun équipement, mais peut encore charger les batteries	OK	OK
Mode erreur En cas de défaillance, l'icône et le code d'erreur sont affichés	44	OK

Événement d'erreur code d'erreur icône

Début d'éché 01 x
Bus hors-plage 02 x
Bus hors-plage 03 x
Début d'erreur logicielle de l'onduleur	11	x
Tension supérieure de l'inverseur	12	x
Tension inférieure de l'inverseur	13	x

Événement d'erreur code d'erreur icône

Sortie inférieure de l'inverseur 14		x
Tension de la batterie très élevé 27 x
Tension de la batterie très faible 28 x
Température hors-plage	41 x
Surcharge	43
Intensité défaillante	45 x

2.8 Indicateur de danger

Danger	Icône (clignotement)	Code	Alarme
Niveau de batterie faible	△-	bL	Émet un averissement sonore toutes les 2 secondes
Surcharge	△-	OL	Émet un averissement sonore à chaque seconde
Batterie non connectée	△-	NC	Émet un averissement sonore toutes les 2 secondes
Charge hors-plage	■	OC	Émet un averissement sonore toutes les 2 secondes
Erreur de câblage sur site	△-	SF	Émet un averissement sonore toutes les 2 secondes

DANGER (clignotement) Code Alarme

Arrêt d'urgence activé	Δ	EP	Émet un averissement sonore toutes les 2 secondes
Température hors-plage	Δ	EP	Émet un averissement sonore toutes les 2 secondes
Intensité défaillante	Δ	CH	Émet un averissement sonore toutes les 2 secondes
Erreur liée aux batteries	Δ	bF	Émet un averissement sonore toutes les 2 secondes (L'onduleur s'accête de fonctionner)
Remplacement de la batterie	Δ	bH	Émet un averissement sonore toutes les 2 secondes
Erreur EEPROM	Δ	bI	Émet un averissement sonore toutes les 2 secondes

Remarque : La fonction « Erreur de câblage sur site » ne peut pas être activée via le logiciel. Veuillez consulter le manuel du logiciel pour plus d'informations.

Problèmes Cause Solution

Aucun indicateur n'est activé et aucune alarme ne retentit, même lorsque l'alimentation secteur est normale	L'alimentation d'entrée n'est pas connectée	Vérifiez si le cordon d'alimentation d'entrée est convenablement branché au secteur
	L'alimentation d'entrée est connectée à la sortie de l'onduleur	Branchez convenablement le cordon d'alimentation d'entrée au secteur
L'icone et le code d'advertissement clignotent sur l'afficheur et l'alarme émet un signal sonore toutes les 2 secondes	La fonction d'arrêt d'urgence est activée	Mettez le circuit en position fermée pour désactiver la fonction d'arrêt d'urgence.
L'icone et le code d'advertissement clignotent sur l'afficheur et l'alarme émet un signal sonore toutes les 2 secondes	Les bornes phase et neutre à l'entrée de l'onduleur sont inversées	Tournez la prise d'alimentation principale de 180° et connectez-la à l'onduleur
L'icone et le code d'advertissement clignotent sur l'afficheur et l'alarme émet un signal sonore toutes les 2 secondes	Les batteries externes ou internes ne sont pas correctement connectées	Vérifiez si toutes les batteries sont connectées
Le code d'erreur qui s'affiche est 27 et l'alarme émet un signal sonore continu	La tension de batterie est trop élevé ou la charge est défectueuse	Contactez votre vendeur
Le code d'erreur qui s'affiche est 28 et l'alarme émet un signal sonore continu	La tension de batterie est trop faible ou la charge est défectueuse	Contactez votre vendeur
L'icone et le code d'advertissement clignotent sur l'afficheur et l'alarme émet un signal sonore à chaque seconde	L'onduleur est en surcharge	Débranchez l'excess d'équipement à la sortie de l'onduleur et redémarrez-le
Le code d'erreur 43 et l'icone s'affichent à l'écran L'alarme émet un signal sonore continu	L'onduleur se met à l'arrêt automatiquement en raison de la surcharge à sa sortie	Débranchez l'excess de charge à la sortie de l'onduleur et redémarrez-le
Le code d'erreur affchéé est 14 et l'alarme émet un signal sonore continu	L'onduleur se met à l'arrêt automatiquement en raison d'un court-circuit à ses bornes	Vérifiez le câblage de sortie et si les équipements connectés sont en court-circuit
Le code d'erreur affchéé peut prendre l'une des valeurs 01, 02, 03, 11, 12, 13 et 41, et l'alarme émet un signal sonore continu	Une erreur interne à l'onduleur s'est produit	Contactez votre vendeur
La durée d'autonomie de la batterie est plus courte que la normale	Les batteries sont partiellement chargées	Chargez les batteries sur une période d'au moins 5 heures, puis vérifie la capacité. Si le problème persististe, contactez votre vendeur
	Les batteries sont défectueuses	Contactez votre vendeur pour le remplacement des batteries
Le code d'erreur qui s'affiche est 45 et l'alarme émet un signal sonore continu	Le chargeur ne dispose pas de sortie et la tension de la batterie est inférieure à 10V/PC	Contactez votre vendeur

3.1 Stockage et maintenance fonctionnement

L'onduleur ne compte aucune pièce réparable par l'utilisateur. Si la durée de vie des batteries de 3 à 5 ans dans une température ambiant de 25°C a été dépassée, celles-ci doivent être remplacées. Dans ce cas, contactez votre vendeur.

Assurez-vous de mettre les batteries usagées dans la disposition d'un centre de recyclage ou de les expédier à votre revendeur dans l'emballage des batteries de remplacement

Stockage

Chargez l'onduleur pendant 5 heures avant le stockage. Conservez l'onduleur couvert et debout, dans un endroit sec et frais. Lors du stockage, rechargez la batterie conformément au tableau suivant:

Température de stockage Fréquence de recharge Durée de charge

-25°C - 40°C Tous les 3 mois 1 à 2 heures

40°C - 45°C Tous les 2 mois 1 à 2 heures

4.1 Transport

Le onduleur doit être transporté uniquement dans l'emballage d'origine pour assurer la protection contre les chocs et les impacts

4.2 Préparation

• Le risque de condensation est à prendre en compte si le système onduleur est déplacé d'un environnement froid à un environnement chaud. L'onduleur doit être absolument sec avant son installation. Autorisez une marge minimale de deux heures de temps pour que le système onduleur s'accclimate à l'environnement.
• Évitez d'installer l'onduleur à proximité d'une source d'eau ou dans des environnements humides.
• Évitez d'installer l'onduleur dans un lieu favorisant son exposition à la lumière solaire directe ou à proximité d'un radiateur.
• Évitez d'obstruer les orifices de ventilation du logement de l'onduleur.

4.3 Installation

• Évitez de connecter des appareils ou des dispositifs pouvant occasionner des surcharges (par exemple les imprimantes laser) aux prises de sortie de l'onduleur.
• Positionnez les câbles de manière à ce que personne ne puisse marcher ou trébucher dessus.
• Évitez de connecter des appareils tels que les sèche-cheveux aux prises de sortie de l'onduleur.
• Connectez le système onduleur uniquement à une prise antichoc mise à la terre.
• Utilisez uniquement un câble VDE, portant le marquage CE (par exemple le câble d'alimentation de votre ordinateur) pour connecter l'onduleur à la sortie du câblage du bâtiment (de sortie antichoc).
• Utilisez uniquement des câbles VDE, et portant le marquage CE pour connecter les équipements à l'onduleur. Lors de l'installation de l'équipement, veillez à ce que la somme constituée du courant de fuite de l'onduleur et de celui des appareils connectés ne dépasse pas 3,5mA.
• Température nominale - Les éléments peuvent tolérer un fonctionnement à une température ambiante maximale de 40°C (104°F).
• Avec les ÉQUIPÉMENTS ENFICHEABLES, la prise de courant doit être installée à proximité de l'équipement et doit être facilement accessible.
• AVERTISSEMENT: L'appareil est lourd. Son déplacement nécessite au moins deux personnes.
• Vérifiez s'il existe des dispositifs de protection contre les surintensités et les court-circuits en amont de l'onduleur. Les valeurs spécifiques recommandées pour la protection sont de 11A pour 800VA ~ 1100VA, 15A pour 1,5 KVA, 20A pour 2KVA et 30A pour 2,5 ~ 3KVA avec une courbe de déclenchement B ou C.

4.4 Fonctionnement

• Ne débranchez pas le câble d'alimentation de l'onduleur ou la prise d'alimentation électrique du bâtiment (prise de courant antichoc) pendant qu'il est en plein fonctionnement, car cela annulerait la mise à la terre de protection de l'onduleur et de toutes les charges connectées. L'onduleur dispose de sa propre source d'énergie interne (les batteries). Le bloc des prises de sortie de l'onduleur ou les bornes de sortie peuvent être sous tension, même si l'onduleur n'est pas connecté à la source d'alimentation électrique du bâtiment. Pour déconnecter complètement l'onduleur, appuyez sur le bouton Arrêt/Entrée pour débrancher le cordon.
• Empêchez les liquides et autres objets étrangers de pénétrer dans l'onduleur.
• Les circuits EPO, RS-232 et USB sont conformes à la norme électrique IEC 60950-1 relative à la sécurité des circuits à très basse tension par une isolation renforcée

4.5 Maintenance, dépannage et erreurs

Longueur Fonctionne avec des tensions dangereuses. Des réparations doivent être entreprises par un technicien qualifié. - ATTENTION - Risques de chocs électriques Même après que l'appareil soit débranché du secteur (alimentation électrique du bâtiment), les composants contenus dans l'onduleur sont toujours connectés à la batterie et constituent un danger permanent. - Avant d'effectuer tout type d'opération et/ou d'entretien, débranchez les batteries, vérifiez qu'aucun courant n'est présent et aucune tension dangereuse n'existe sur les bornes du condensateur haute capacité tels que les bus de condensateurs. Pour éviter des chocs électriques, éteignez l'appareil et débranchez-le de la source d'alimentation électrique avant tout entretien de la batterie. - Seules les personnes suffisamment familiarisées avec les batteries et les mesures de précaution nécessaires peuvent remplacer les batteries et superviser les opérations. Les personnes non autorisées doivent se tenir à distance des batteries. - ATTENTION - Risques de chocs électriques Le circuit de la batterie n'est pas isolé de la tension d'entrée Des tensions dangereuses peuvent jaillir entre les bornes de la batterie et le sol. Avant toute manipulation, assurez-vous de l'absence de tension. - Les batteries peuvent provoquer des chocs électriques et un courant de court-circuit élevé. Assurez-vous de prendre les mesures de précaution indiquées ci-dessous et toutes les autres mesures nécessaires lorsque l'on travaille avec des batteries :

• Débarrassez-vous des montres-bracelets, bagues et autres objets métalliques.
• Utilisez uniquement des outils disposant de manches et de poignées isolées.

Lors du changement des batteries, respectez la même quantité et le même type. - Évitez de vous débarrasser des batteries en les brûlant. Elles peuvent exploser. - Evitez d'ouvrir ou de détruire les batteries. Des fuites d'électrolyte peuvent causer des blessures à la peau et aux yeux. Elles peuvent être toxiques. Lors du remplacement des batteries, utilisez le même type et même nombre de piles ou de batteries. - Une batterie peut comporter des risques de chocs électriques et de courants élevés de court-circuit. - Les précautions suivantes doivent être observées lors de travaux sur les batteries :

a. Débarrassez vos mains de toute montre, bague ou de tout autre objet métallique. b. Utilisez des outils protégés par un isolant. c. Protégez-vous avec des gants et des bottes en caoutchouc. d. Évitez de déposer des outils ou des pièces métalliques au-dessus des batteries. e. Déconnectez la source de charge avant de connecter ou de déconnecter les bornes de la batterie.

f. Vérifiez si la batterie est mise à la terre par inadvertance. Si c'est le cas, retirez la source à partir du sol. Tout contact avec la partie d'une batterie mise à la terre peut provoquer un choc électrique. La probabilité d'occurrence d'un tel choc peut être réduite si de telles mises à la terre sont supprimées lors de l'installation et de la maintenance.
