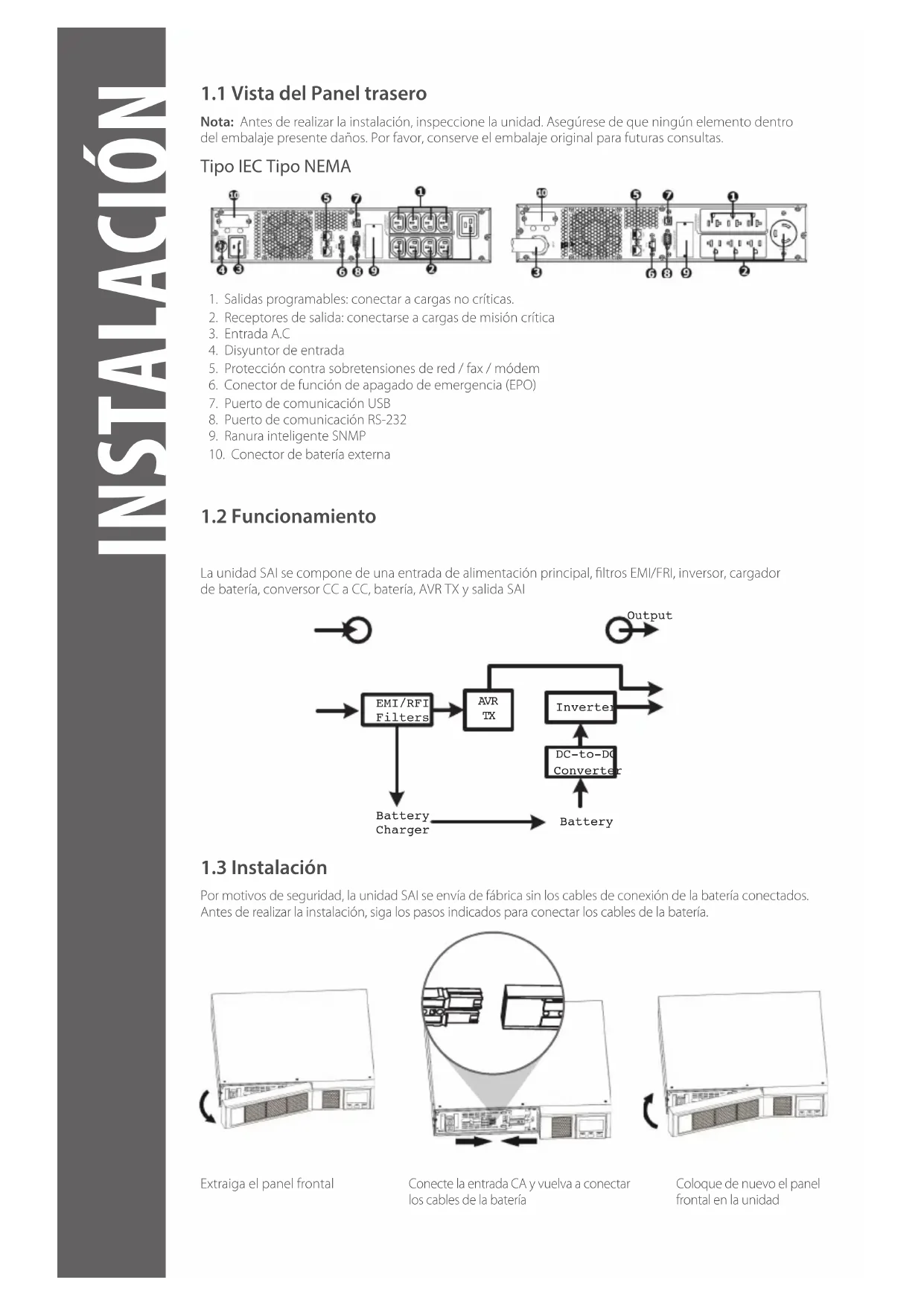

MANUAL DE USUARIO UPS1RM2U30001N V7

UPS 3000VA - PARA INSTALLACION EN BASTIDOR - 2 UNIDADES

UPS DA 3000 VA MONTAGGIO RACK 2U

Note: Ante de realizar la instalacion, inspecciona la unidad. Aseguese de que ningun elemento Dentro del embalaje presente daños. Por favor, conserve el embalaje original para futuras consultas.

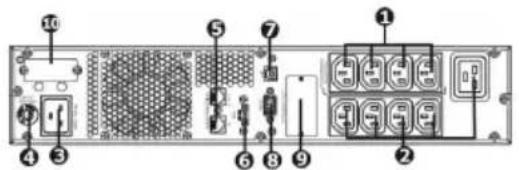

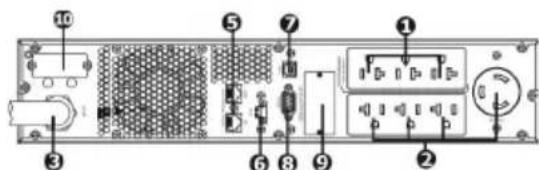

Tipo IEC Tipo NEMA

V7 UPS1RM2U30001N - Tipo IEC Tipo NEMA - 1

V7 UPS1RM2U30001N - Tipo IEC Tipo NEMA - 2

  1. Salidas programables: conectar aargas no criticas.
  2. Receptores de calidad: connectarse a cargas de misióncritica
  3. Entrada A.C
  4. Disyuntor de entrada
  5. Proteccion contra sobretensiones de red / fax / modem
  6. Conector de referencia de apagado de emergencia (EPO)
  7. Puerto de comunicación USB
  8. Puerto de comunicación RS-232
  9. Ranura integente SNMP
  10. Conector de bateria externa

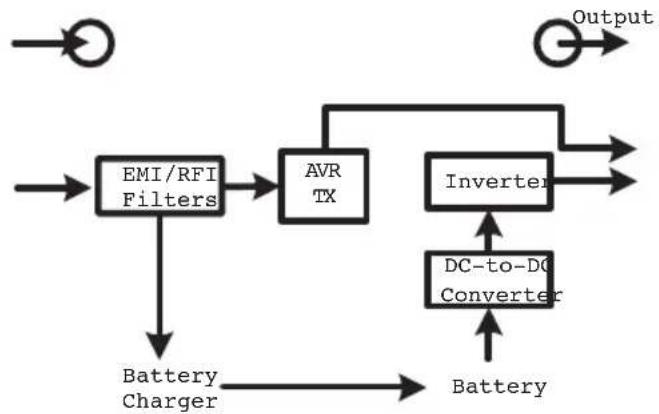

1.2 Funcionamento

La unidad SAI se compone de una entrada de alimentacion principal, filtros EMI/FRI, inversor, cargador de bateria, conversor CC a CC, bateria, AVR TX y salute SAI

V7 UPS1RM2U30001N - Funcionamento - 1

1.3 Instalación

Por motivos de seguidad, la unidad SAI se envia de fabrica sin los cables de conexion de la bateria connectados. Antes de realizar la instalacion, siga los pasos indicados para conectar los cables de la bateria.

V7 UPS1RM2U30001N - Instalación - 1

V7 UPS1RM2U30001N - Instalación - 2

V7 UPS1RM2U30001N - Instalación - 3

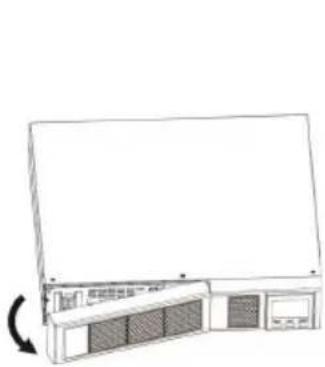

Extraiga el panel frontal

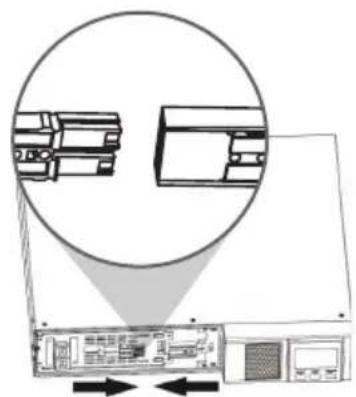

Conecte la entrada CA y vuelva a conectar los cables de la batería

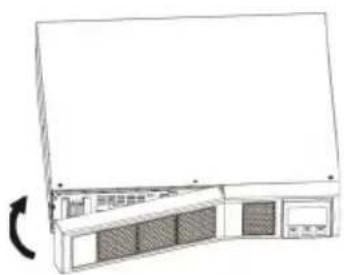

Cologne de nuevo el panel frontal en la unidad

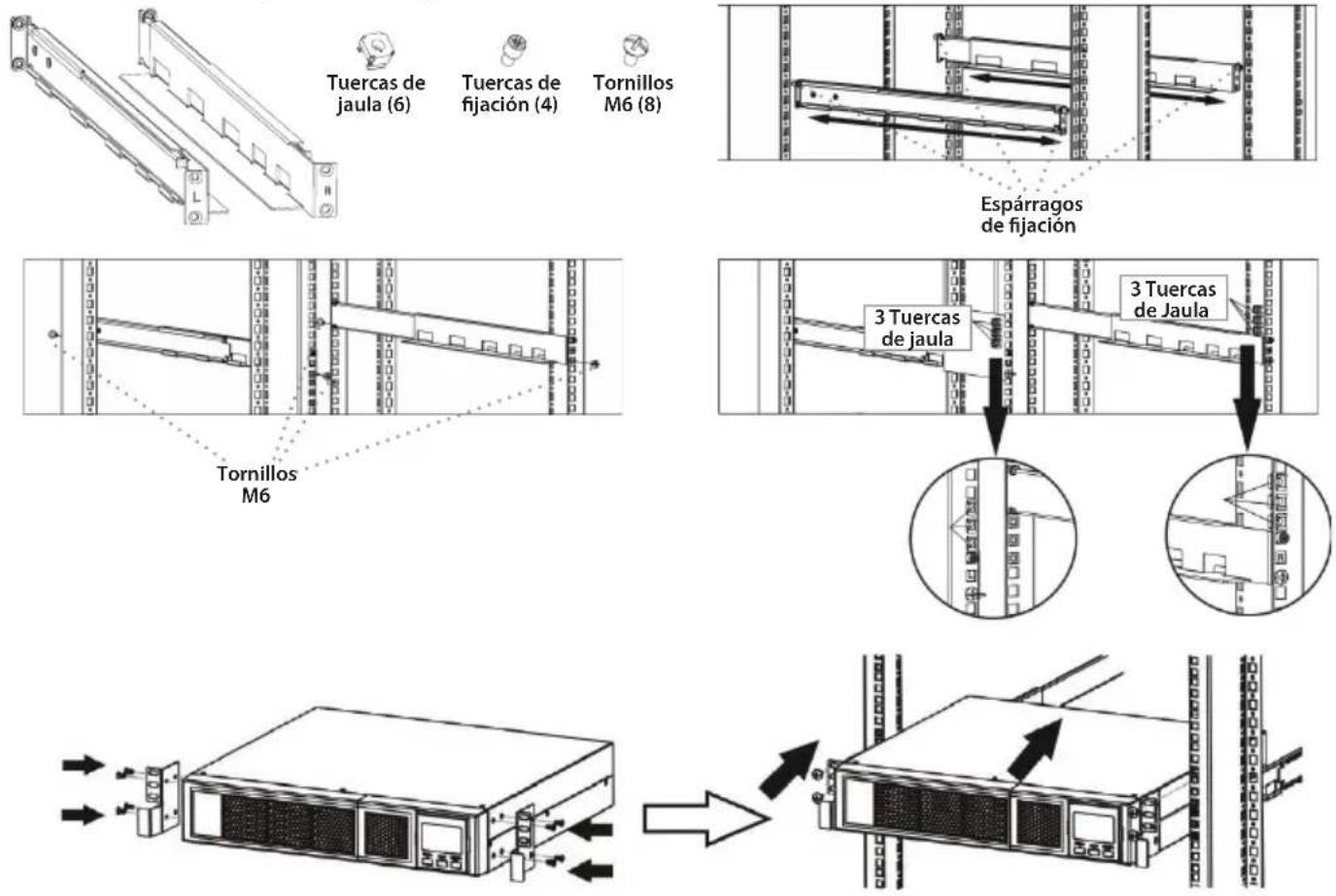

Instalación en bastidor

V7 UPS1RM2U30001N - Instalación en bastidor - 1

iPrecaución! NO utilise lo soportes de montaje para levantar la unidad. Los soportes de montaje tienen el objetivo de asegurar la unidad al bastidor solamente.

V7 UPS1RM2U30001N - Instalación en bastidor - 2

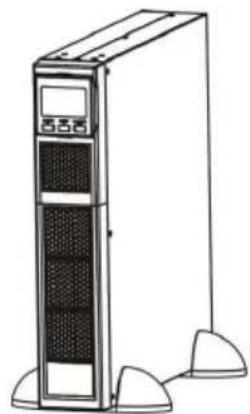

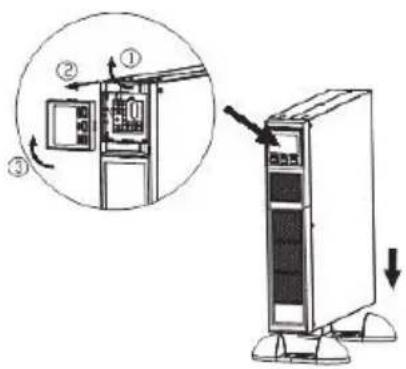

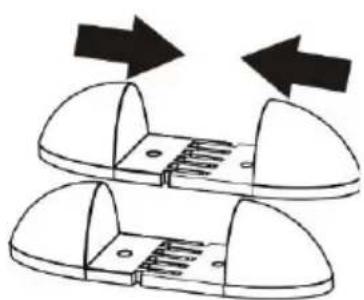

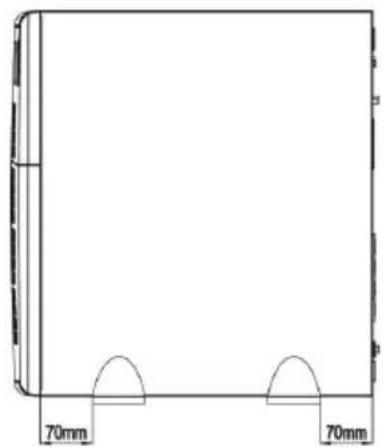

Instalación de la torre

V7 UPS1RM2U30001N - Instalación de la torre - 1
123

V7 UPS1RM2U30001N - Instalación de la torre - 2

V7 UPS1RM2U30001N - Instalación de la torre - 3

V7 UPS1RM2U30001N - Instalación de la torre - 4
Nota: Cuando instale la unidad SAI o el paquete de baterias sobre un soporte, mantenga una distancia minima de 70 mm desde el extremo de la unidad

1.4 Configuración

1. Conexión de entrada de la unidad SAI

Conecte la unidad SAI a una toma con connexion a tierra solamente. Evite el uso de cables prolongadores, regletas o protectores frunte a la subida de tension

2. Conexión de calidad de la unidad SAI

Hay dos tips de salidas: tomas programables y tomas generales. Por favor, conecte los dispositivos que no Sean crticos a las tomas programables y los crticos a las tomas generales. Puede ampliar el periodo de seguidad para los crticos estableciendo un periodo inferior para los dispositivos que no scan crticos

3. Conexión de communicatoración (optional)

Puerto USB

V7 UPS1RM2U30001N - Puerto USB - 1

Para permitir el control de estado y de arranque/apagado de la unidad SAI sin atender, conecte el cable USB incluido desde el ordinador alsystema SAI

Nota: El puerto USB y el puerto RS-232 no pueda configurar al mesmo tiempo.

4. Conexión de red

Puerto de sobretension parafax/red

IN OUT

Conecte una unica linea de Telefono/fax/red a la toma con proteccion contra sobretension marcada como "IN"(entrada) en el panel posterior de la unidad SAI. Conecte desde la toma"OUT"(salida) el equipo con other cable de linea de modem/telefonofax.

5. Desactivar y activar la funciona EPO (apagado de emergencia)

Esta unidad SAI está equipada con func ion de apagado de emergencia. Las Clavijas 1 y 2 estan cerradas por defecto durante elFuncionamento normal del systema SAI.

Note: La lógica de la configuración se pueda ajustar en la configuración de la pantalla LCD. Consulte el programa 08 en la sección de configuración del Sistema SAI para Obtener más detalles

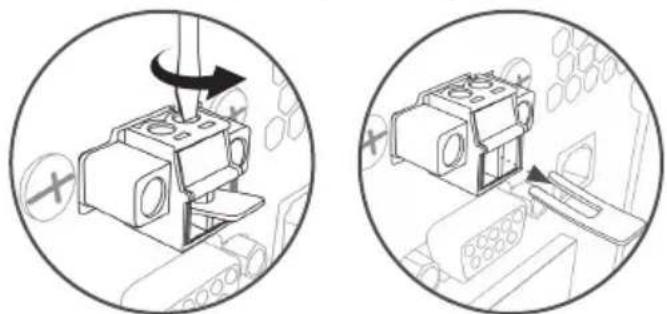

Método 1

Extraiga los dos tomllos de la parte superior Extraiga la clavija de metal

V7 UPS1RM2U30001N - Método 1 - 1

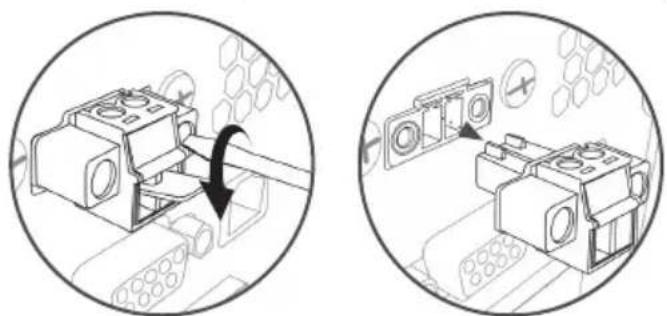

Método 2

Extraiga los dos tornillos de la parte frontal Retire el conector verde completo

V7 UPS1RM2U30001N - Método 2 - 1

6. Encienda la unidad SAI

Presione el boton ENCENDIDO/Silencio en el panel frontal durante dos segundos para encender la unidad SAI.

Note: La batería se cargo complemente durante las primeras cinco horas de configuración normal. No espere que la batería funciona a capacidad completa durante este periodo inicial de cargo

7. Instalación del software (optional, para sistemas avanzados)

Para proteger de forma optima su ordinador, instale el software de control del protector de sobrevoltaje para configurar Completely el Sistema. Siga los pasos indicados a continuacion paradescending e instalar el software de control.

  1. Vaya al situ web http://www.V7-world.com/downloads
  2. SeLECTIONE el software "ViewPower" para que su sistemas operativo lo descarque.
  3. Siga las instrucciones en pantalla para instalar el software.

1.5 Substitución de la bateria

Note: Este protector de sobrevolteja está equipado con baterias internas, que solamente podran ser reemplazadas por un的专业cial.

V7 UPS1RM2U30001N - Substitución de la bateria - 1

jPrecaucon! Debe seguir todas las advertencias, avisos y notas antes de reemplazar las baterias.

Not: Cu a t e o c i f i.

1

V7 UPS1RM2U30001N - Substitución de la bateria - 2

2

V7 UPS1RM2U30001N - Substitución de la bateria - 3

Extraiga el panel frontal Desconecte los cables de las baterías

3

V7 UPS1RM2U30001N - Substitución de la bateria - 4

4

V7 UPS1RM2U30001N - Substitución de la bateria - 5

Extraiga la caja de la bateria desatornillando los dos tornillos en el panel frontal

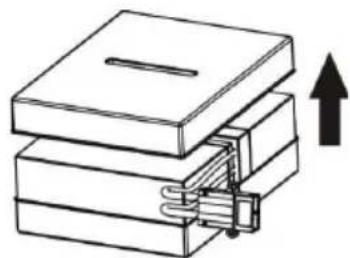

Retire la cubierta superior de la caja de las baterias e instale las baterias en su interior

5

V7 UPS1RM2U30001N - Substitución de la bateria - 6

V7 UPS1RM2U30001N - Substitución de la bateria - 7

V7 UPS1RM2U30001N - Substitución de la bateria - 8

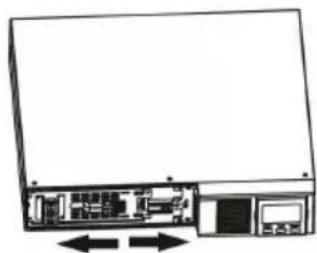

Una vez reemplazadas las baterias, vuelva a colocar la caja de baterias en su posicion original y apriete con firmeza

Vuelva a conectar los cables de la bateria

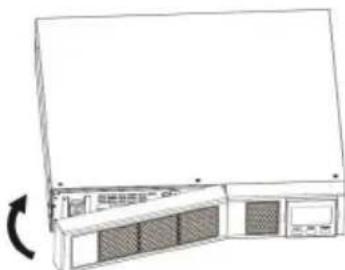

Cologne de nuevo el panel frontal en la unidad

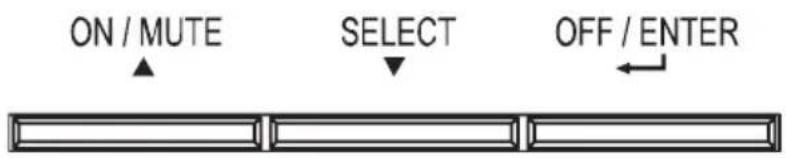

2.1 Funcionamento de los botones

V7 UPS1RM2U30001N - Funcionamento de los botones - 1

Pantalla Función

Información sobre el periodo de seguridad

V7 UPS1RM2U30001N - Pantalla Función - 1

V7 UPS1RM2U30001N - Pantalla Función - 2

Indica el tiempo estimado de configuracion con el sistemas A1.
H = Horas M = Minutos S = Segundos

Información sobre configuración yerrores

V7 UPS1RM2U30001N - Pantalla Función - 3

Indica los elementos de configuración, enumerados con detaille en la sección 2.5

V7 UPS1RM2U30001N - Pantalla Función - 4

Indica los@cuidos de advertencia y error. Los@cuidos se indican en detaille en las secciones 2.7 y 2.8

Funcionamento en modo silencio

V7 UPS1RM2U30001N - Pantalla Función - 5

Indica que la alarma del Sistema SAI está desactivada.

Información sobre la temperatura, la batería, la entrada de alimentación, calidad y energia.

V7 UPS1RM2U30001N - Pantalla Función - 6

Indica el voltaje de entrada, la fecuencia de entrada, el voltaje de la bateria, la capacité de la bateria, la temperatura ambiente, el voltaje de salida, la fecuencia de salida, la corrente de energia y el percentaje de energia K = Kilos W = Varios V = Voltaje A = Amperios % = Porcentaje ^ = Grados centigrados Hz = Frecuencia

Información sobre la energia

V7 UPS1RM2U30001N - Pantalla Función - 7

Indica el nivel de carga en: 0-24%, 25-49%, 50-74% y 75-100%

V7 UPS1RM2U30001N - Pantalla Función - 8

Indica un estado de sobrecarga

Información sobre las��omas programables

V7 UPS1RM2U30001N - Pantalla Función - 9

Indica que las��omas de gestion programable estan functiOnando

Información sobre el modo de configuracion.

V7 UPS1RM2U30001N - Información sobre el modo de configuracion. - 1

Indica que el sistema SAI está conectado a la fuente de alimentación

V7 UPS1RM2U30001N - Información sobre el modo de configuracion. - 2

Indica que está的功能ando la bateria

V7 UPS1RM2U30001N - Información sobre el modo de configuracion. - 3

Indica el estado de energia

ECO

Indica que está habilidad el modo de ahorro (ECO)

BOOST

Indica que el SAI está的功能化 a maxima capacité

BUCK

Indica que el SAI está的功能ando en modo ahorro

V7 UPS1RM2U30001N - BUCK - 1

Indica que está的功能ando el circuito de CA a CC

V7 UPS1RM2U30001N - BUCK - 2

Indica que está的功能ando el circuito del invorsor

V7 UPS1RM2U30001N - BUCK - 3

Indica que está funciona la Salida.

Información sobre la bateria

V7 UPS1RM2U30001N - Información sobre la bateria - 1

Indica el nivel de bateria en: 0-24%, 25-49%, 50-74% y 75-100%

V7 UPS1RM2U30001N - Información sobre la bateria - 2

Indica que el nivel de la batería está bajo

2.2 Alarma sonora

Modo baterfa Suena cada 10 segundos

Poca bateria Suena cada 2 segundos

Sobrecarga Suena cada segundo

Error Suena de forma continuada

2.4 Índice de关键时刻 de la pantalla LCD

Abreviatura Contenso de la pantalla Definisión
ENA / DISENR/di SHabilitar / Deshabilitar
ESCESCSalir
ENCENDIDOONENCENDIDO
OKOKOK
EPEPAPAGADO EMERGENCIA
AO / ACAO/ACActivo abierto / Activo cerrado
TPEPTemperatura
CHCHCargador
SFSFError del situo
EEEEError EEPROM
BR Substitución de la bateríaBR
ST1 / ST2 / ST35E1 / 5E2 / 5E3Ajuste de sensibilitad de forma de onda de entrada

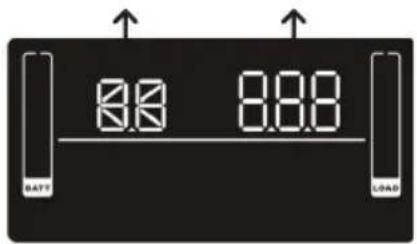

2.5 Configuración del sistema SAI

V7 UPS1RM2U30001N - Configuración del sistema SAI - 1
Parameter 1 Parameter 2

Existen 2 parámetros para configurar el SAI

Paraalternativas de programacion (consulte la tabla incluida a continuacion)
2. Configuración de options o values para cada programa

Interfaz Configuración

V7 UPS1RM2U30001N - Interfaz Configuración - 1
01 Ajustes del voltaje de salute

Para modelos de la UE, pueda selectionar 208/220/230/240 VCA 230 VCA es la optacion predeterminada. (No se recomienda cambiar este ajuste)

Para modelos de EE, UU, puede selectionar 110/115/120/127 VCA
120 VCA es laopia predeterminada. (No se recomienda cambiar este ajuste)

V7 UPS1RM2U30001N - Interfaz Configuración - 2
02. Habilitar/deshabilitar tomas programables

ENA > Tomas programables habitidas DIS > Tomas programables deshabilitadas

V7 UPS1RM2U30001N - Interfaz Configuración - 3
03 Ajustes de lasclerosis programables

Establezca los limites de seguridad en horas de 0 a 999 para las tiomas programables que se conectan a dispositivos nocriticos en modo bateria. (Configuracion predeterminada = 999

04 Ajuste de corriente maxima del cargador

V7 UPS1RM2U30001N - Ajuste de corriente maxima del cargador - 1

Ajuste la corriente maxima del cargador

Puede embarar la configuracion del cargador a 1/2/4/6/8 amperios

(Elajuste predeterminadoes8A)

Nota: este ajuste es efectivo solamente para un cargador super

06. Ajuste del limite de autonomía

V7 UPS1RM2U30001N - Ajuste del limite de autonomía - 1

Ajuste el tiempo de seguridad en modo bateriaía para las tomas generales.

Ajuste el tiempo de la bateria de seguridad entre 0 y 999 horas para las tiamas generales en modo bateria

DIS > Deshabilita el limite de autonomía: el tiempo de seguridad dependerá

de la capacité de la bateria (ajuste predeterminado)

Nota: cuando la configuracion es "0", el tiempo de seguidad sera solamente 10segundos

07. Configuración AH total de la bateria

V7 UPS1RM2U30001N - Configuración AH total de la bateria - 1

Establece el AH total de la bateria del SAI

Establezca la capacité total de la bateria entre 7 y 999 en AH

*Establezca la capacité total correcta de la bateria en caso de que haya un banco de bateria conectado

08 Ajustes de lógica del apagado de emergencia

V7 UPS1RM2U30001N - Ajustes de lógica del apagado de emergencia - 1

Establezca la logica de control de la referencia de apagado de emergencia

AO > Activo abierto (predeterminado): Cuando se selección AO comoológica del apagado de emergencia,activara la función de apagado de emergencia con las clavijas 1 y 2 en estado abierto

AC > Activo cerrado: Cuando se selección AC como lógica del apagado de emergencia,activará la función de apagado de emergencia con las clavijas 1 y 2 en estado cerrado

09 Ajuste de sensibilitad de forma de onda de entrada

V7 UPS1RM2U30001N - Ajuste de sensibilitad de forma de onda de entrada - 1

St1: detectión de distorsión de forma de onda y detectión de ciclo 4/32 min. de alta sensibilitidad (predeterminado)

St2: detectives de ciclo 7/32 min. de sensibilitidad media

St3: detectación de ciclo 10/32 min. de baja sensibilitidad (se usa con generadores)

00 Salir de los ajustes

V7 UPS1RM2U30001N - Salir de los ajustes - 1

Salir del modo de ajustes

Paso 1

Antes de entrada en el modo de ajustes, el SAI doit estar en modo Espera (apagado-enarga) y debe asegurarse de que la bateria está conectada.

La pantalla LCD se muestra a la derecha.

V7 UPS1RM2U30001N - Paso 1 - 1

Paso 2

Pulse y mantenga presionado el botón "Selección" durante 3segundos para entrada en el Modo Ajustes.

V7 UPS1RM2U30001N - Paso 2 - 1

Paso 3

Pulse el botón "Subir" (ENCENDER/SILENCIO) para pagar al número "02" de la lista de programas. A continuación pulse el botón "Intro" para introducir un valor para el parámetro 2. Pulse el botón "Subir" paraCambiar el valor "ENA" parahabilitar lafuncion de toma programable. Pulse de nuevo el botón "Intro" para confirmar el ajuste.

V7 UPS1RM2U30001N - Paso 3 - 1

Paso 4

Pulse el botón "Subir" (ENCENDER/SILENCIO) para pagar al número "03" de la lista de programas.

Pulse a continuación el botón "Intro" paraaabstar el tiempo de la toma programable. Pulse el botón "Subir" para�能ar el valor del tiempo de seguidad. Pulse de nuevo el botón "Intro" para confirmar el ajuste.

V7 UPS1RM2U30001N - Paso 4 - 1

Paso 5

Pulse el botón "Subir" (ENCENDER/SILENCIO) para pagar al número "00" de la lista de programas. A continuación pulse el botón "Intro" parakatir del menu de ajustes.

V7 UPS1RM2U30001N - Paso 5 - 1

Paso 6

Desconecte la entrada CA y espere a que se apague la pantalla LCD. La nuevo configuración seactivará cuando vuelva a encender el SAI.

2.6 Descripción del modo de funcionaimiento

Modo de funcionaimiento Descripción Pantalla LCD

Modo ECOCuando el voltaje de entrada está bajo del rango Habitual, el SAI alimentará laittersa directamente desde el suministro electrico. ECO es una abreviatura de Optimizarado correctivo de eficiencia (por sus siglas en ingles). En este modo, cuando la batería está Completely cargada, el ventiladordea de funciona para ahorrar energiaOK 232
Modo averro cuando la CA es normalCuando la tension de entrada es superior al rango estándar de tension pero inferior al punto de perdida alto, el AVR de averro se activaOK 253
Modo de funciona al máximo cuando la CA es normalCuando la tension de entrada es inferior al rango estándar de tension pero superior al punto de perdida alto, se desactiva el modo de AVR totalOK 200
Modo batería Cuando el voltaje de entrada está por debajo del rango aceptable o cuando hay un fallo en la alimentación y la alarma suena cada 10segundos, el SAI proportionsará alimentación desde la batería28 230
Modo espera EL SAI se apaga y no proportionscna alimentación, pero sin embargo pueda hacer las bateríasOK
Modo error Cuando se produce un error, aparecen el icono ERROR y el número de error en la pantalla4

2.7. Códigos de referencia deerrores

Error Código de error Icono
Error Código de error Icono

Fallo de inizio del bus 01 xCorto en la salute del inversor 14x
Exceso de voltaje en el bus02xVoltaje demasiado alto en la bateria27x
Bajo voltaje en el bus 03 xVoltaje demasiado bajo en la batería28x
Fallo en el arranque suave del inversor11xExceso de temperatura41x
Sobrecarga43
Voltaje alto en el inversor 12 xFallo del cargador45x
Voltaje bajo en el inversor 13 x

2.8 Indicador de advertencia

AdvertenciaIcono (parpadeando)CódigoAlarma
Poca bateríaΔ+BLSuena cada 2segundos
SobrecargaΔ-OLSuena cadaundo
La batería no está conectadaΔ+NCSuena cada 2segundos
SobrecargaΔ-OCSuena cada 2segundos
Error de cableado del situΔ~SFSuena cada 2segundos
AdvertenciaIcono (parpadeando)Código Alarma
Apagado de emergencia activadoΔEPSuena cada 2segundos
Exceso de temperaturaΔEPSuena cada 2segundos
Fallo del cargadorΔCHSuena cada 2segundos
Fallo de la bateríaΔbFSuena cada 2segundos(Elsystema SAI se apagará)
Substitución de la bateríaΔbFSuena cada 2segundos
Error EEPROMΔESuena cada 2segundos

Note: La funciona "error de cableado del situ" se pueda activar o desactivar utilizing el software. Por favor, consulte el manual del software para Obtener más información.

Problema Causa Solucion

No se produce ninguna indicación ni alarma aun cuando la alimentación es normalEl cable de alimentación CA no está conectadoCompruebe si el cable está correctamente conectado a la fuente de alimentación
La entrada CA está conectada a la calidad del SAILas conexiones del cable de entrada CA a la entrada CA no está realizadas correctamente
El icono y el número de advertencia parpadean en la pantalla LCD y la alarmas uena cada 2segundosLa función de apagado de emergencia está activadaPonga el circuito en posición cerrada para desactivar el apagado de emergencia.
El icono y el número de advertencia parpadean en la pantalla LCD y la alarmas suena cada 2segundosLa linea y los conductores neutros de la entrada del SAI están invertidosGire la toma principal 180° y connecte de nuevo el sistemas SAI
El icono y el número de advertencia parpadean en la pantalla LCD y la alarmas suena cada 2segundosLa batería interna o la batería externa no está bien conectadasCompruebe si todas las baterías están conectadas
El número de error se muestra como 27 en la pantalla LCD y la alarmas suena de forma continuaEl voltaje de batería es demasiado alto o el cargador está averiadoPóngase en contacto con su proveedor
El número de error se muestra como 28 en la pantalla LCD y la alarmas suena de forma continuaEl voltaje de batería es demasiado bajo o el cargador está averiadoPóngase en contacto con su proveedor
Los iconos y el número de advertencia parpadean en la pantalla LCD y la alarmas suena cada segundoEL SAI está sobrecargadoElimine el excesso dearga del SAI y reinicia la unidad
El número de error se muestra como 43 en la pantalla LCD y se ilumina el icono en la pantalla. La alarmas suena de forma continuaEL SAI se apaga de forma automática debido a un excesso dearga en la calidadElimine el excesso dearga del SAI y reinicia la unidad
El número de error se muestra como 14 y la alarmas suena de forma continuaEl SAI se ha apagado de forma automática debido a un cortocircuito en el SAICompruebe el cableado de受害者 y si los dispositivos connectados están en estado de cortocircuito
El número de error se muestra como 01, 02, 03, 11, 12, 13 y 41 en la pantalla LCD y la alarmas suena de forma continuaSe ha producido un error interno en la unidad SAIPóngase en contacto con su proveedor
El periodo de sécurité de la batería es más corto que el valor nominalLas baterías no está Completely cargadasCargue las baterías durante al menos 5 horas y vuelva a comprobar la capacité. Si el problema persiste, consulte a su proveedor
Las baterías están defectuosasPóngase en contacto con su proveedor paraonian las baterías
El número de error se muestra como 45 en la pantalla LCD y la alarmas suena de forma continuaEl cargador no emite社会效益 y el voltaje de la batería es inferior a 10V/PCPóngase en contacto con su proveedor

3.1 Almacenamento y mantenimiento

Funcionamento

Elistema SAI no contiene piezas que pueda ser reparadas por el usuario. Si se ha superado la vida uyil de la bateria de 3 a 5 años a 25^ de temperatura ambiente, es necessario reemplazar las baterias. En este caso,pongase en contacto con su proveedor

V7 UPS1RM2U30001N - Almacenamento y mantenimiento - 1

V7 UPS1RM2U30001N - Almacenamento y mantenimiento - 2

Asegürese deentarla batería en un centro de reciclaje o entregarśela a su distribuidor en el embalaje original de la batería de sustitución

Almacenamento

Antes de guardarlo, cargue el SIA durante 5 horas. Guarde el SIA cubierto y en posicón vertical en un lugar protegido de la humedad y el calor. Durante el almacenimiento, recargue la batería según la siguientes tabla:

Temperatura de almacenamento
Frecuencia de recarga Duracion de la energia

-25°C - 40°C Cada 3 meses 1-2 horas
40°C - 45°C Cada 2 meses 1-2 horas

4.1 Transporte

  • Transporte el Sistema SAI solamente en el embalaje original para protegerlorente a golpes e impactos

4.2 Preparación

  • Puede producirse condensation si elsystema UPS se mueve directamente desde un entorno frío a un entorno caliente. El systema SAI debe estarcompletamente secoantes derealizar la instalacion.Espere al menos dos horas a que el systema SAI se adapte complemente al entorno.
  • No instale el sistemas SAL cerca de agua ni en entornos humedos.
  • No instale el SAI en zonas en las que quede expuesto a la luz solar directa nioca de un radiador o calefacion
  • No bloquee las aperturas de ventilacion en la carca sa del SAI.

4.3 Instalación

  • No conecte dispositivos ni aparatos que pueda sobrecargar el Sistema SAI (por exemple, impresoras lásér) en las tiomas de salute del SAI.
  • Coloque los cables de forma que nadie能把 hacer sobre ellos ni tropezar en ellos.
  • No connecte dispositivos como secadores deleo en las tomas de salute del SAI.
  • Conecte el Sistema SAI solamente a una toma con connexion a tierra protegida frente a descargas.
  • Por favor, utilise solamente el cable de alimentacion testado VDE con lamarca CE incluido (el cable de alimentacion de su ordinador, por exemple) para conectar el sistemas SAI a la toma de corriente del edificio (toma con proteccion frente a descargas).
  • Utilice solamente cables de alimentacion testadosVDE con lamarca CE para conectar las cargas al sistemasAI.
  • Durante la instalacion del dispositivo debe asegurar de que lasuma de las corrientes de fuga del systema SAI y los dispositivos connectados no supera los 3,5mA
  • Clasificacion de temperatura - Las unidades se peuvent usar en un ambiente con temperatura maxima de 40^ (104°F).
  • PARA EQUIPOS CONECTABLES, la toma de calidad debe de instalarse circa del equipo en un lugar de fácil acces.
  • PRECAUCION: La unidad es pesada. Son necessities al menos dos personas para levantar la unidad.
  • Compruebe si hay algo nsystema de proteccion frete al excesso de corriente y cortocircuitos en la corriente ascendente del systema SAI. La especification de proteccion recomendada es de 11 A para 800 VA\~1100 VA, 15 A para 1,5 VA, 20 A para LV 2 KVA y 30A para 2,5\~3KVA con una curva de activacion tipo B o C.

4.4 Funcionamento

  • No desconecte el cable de alimentacion en el systema SAI ni la toma de cableado del edificio (toma de corrente con proteccion frente a cortocircuitos) durante el functiOnamento, ya que cancelarla la conexion a tierra del systema SAI y de todas las cargas connectadas.
  • El Sistema SAI incluye su propia fuente interna de alimentacion (baterias). Las tomas de salute del protector de sobrevoltej o el bloque de terminales de salute delismo能把 tener corriente incluso si el Sistema SAI no está connectado a la calidad de cableado del edificio.
  • Para desconectar por complete el Sistema SAI, presione en primer lugar el botón APAGADO/Intro para desconectar la alimentación principal.
    Proteja el sistemas SAI ante la entrada de liquidos yotiros objetos extraños.
  • Los circuitos de apagado automatico, RS-232 y USB son circuitos con voltaje de seguridad extremamente bajo de sécurité IEC 60950-1, realizado por medio de un aislamento reforzado.

4.5 Mantenimiento, reparaciones yerrores

  • El Sistema SAI funciona con voltajes peligrosos. Las reparaciones deben ser realizadas solamente por personal的技术icoequalificado
  • PRECAUCLON - Riesgo de descarga eletrica. Incluso excepte desconectada de la fuente de alimentacion (toma de cableado del edificio), los componentes en el interior del systema SAI signaled estando conectados a la bateria y por lo tanto, contienen electricidad y son peligrosos.
  • Antes de realizarrial tarea de mantenimiento o reparacion, desconnecte las baterias y verifie que no hay coriente ni voltaje peligrosos presente en los terminales del capacitador de alta calidad, como es el caso de los capacitadores-BUS.
  • Para evaporar descargas eletricas, apague la unidad y desconectela de la fuente de alimentacion CA antes de realizar该案 tarea en la bateria.
  • Solamente podran reemplazar las baterias y supervasar las operaciones personas totalmente familiarizadas con las baterias y siempre teniendo en cuenta las medidas de precaución adecuadas. Las personas no autorizadas deben mantenerse alejadas de las baterias.
  • PRECAUICN - Riesgo de descarga eletrica. El circuito de la bateria no está aislado del voltaje de entrada. Puede que haya presentes voltajes peligosos entre los terminales de la bateria y la conexión a tierra. Ante de tocar, asegúrese de que no haya voltaje presente.
  • Las baterias peuvent causar una descarga electrica y tener corriente de cortocircuito alta. Siga siempre las medidas de precaución indicadas a continuacion, al igual querialquierotra medida necesariaa la hora de manipular baterias:

  • Quítese las pulseras, reloj y otros objetivos metalicos.

  • Utilice solamente ferramentas con asas y empuñaduras aisladas.

  • Al cambiar las baterias, instale el mesmo número y tipo de baterías.

  • No intente deshacerse de las baterías quemándolas. Podrá causar una explosión de las baterías.
    No abra ni destruya las baterias. Los electrolyitos que libera podrnan resultar daños para la piel y los ojos. Pueden ser toxicos.
  • Al reemplazar las baterias, use el mesmo tipo y número de baterías o paquetes de baterías.
  • Una bateria可以选择 producir descargas eletricas y pueda tener una corriente de cortocircuito elevada.
  • Debe tener en cuenta las siguientes precauciones cuando manipule la bateria:

a. Qutese los relojes, anillos o提供优质 othero objeto de metal de las manos.
b. Utilice herramientos con mango aislante.
c. Póngase guantes y BOTAS de goma.
d. No deja herramientos ni objetivos metálicos encima de la bateria.
e. Desconecte la fuente de energia antes de conectar o desconectar los bornes de la bateria.

f. Compruebe si la bateria está conectada indefidamente a tierra. Si estuviese conectada a tierra por error, desconnecte la fuente de la connexion a tierra. El contacto conrialquier parte de una bateria conectada a tierra peutesrutar enuna descarga elctrica Es posible reduir dicha posibilidad de descarga si se desconecta la connexion a tierra durante las tareas de instalacion ymantenimiento.

1.1 Vista del pannello posteriore

Asistente de manual
Desarrollado por ChatGPT
Esperando tu mensaje
Información del producto

Marca : V7

Modelo : UPS1RM2U30001N

Categoría : Alimentación ininterrumpida
