MANUAL DE USUARIO UPS1DT750-1K V7

Instalación y funcionamiento

1. Inspección

Dentro de la caja encontrará los siguientes elementos: Protector de sobrevoltaje, manual del usuario

- Saque el protector de sobrevoltaje de su embalaje y revíselo para comprobar si ha sufrido daños durante el envío. Si comprueba que ha sufrido daños, vuelva a embalarlo y devuélvalo al lugar de compra:

2. Conectar a la toma de corriente

- Conecte el cable de alimentación a la toma de corriente. En ese momento, el protector de sobrevoltaje comenzará a cargar su batería interna. Para mejores resultados, cargue la batería durante 6 horas antes de utilizarlo por primera vez.

3. Enchufar el equipo

- Enchufes en la batería de reserva (3)

- Conecte el ordenador y el monitor a los enchufes de la "batería de reserva". Estos enchufes proporcionan batería, filtrado EMI, acondicionamiento de la línea y protección contra subidas de tensión. En caso de que se produzca un problema con el suministro eléctrico, la batería comenzará a funcionar automáticamente.

- Enchufes de protección contra subidas de tensión (3)

- Conecte una impresora, un fax o un escáner a los enchufes de "protección contra subidas de tensión". Estos enchufes no proporcionan electricidad si se produce un problema con el suministro eléctrico.

PRECAUCIÓN: NUNCA conecte una impresora láser o un escáner a los enchufes de la batería de reserva de su protector de sobrevoltaje. El equipo podría necesitar demasiada energía eléctrica y sobrecargar el protector de sobrevoltaje

4. Encendido y apagado del protector de sobrevoltaje

- Para encender el protector de sobrevoltaje, presione ligeramente el botón de encendido/apagado. En ese momento, el LED o LCD se encenderá. Para apagar el protector de sobrevoltaje, presione el botón de encendido/apagado otra vez. La pantalla se apagará.

5. Instalación del software (opcional, para usuarios avanzados)

Para proteger de forma óptima su ordenador, instale el software de control del protector de sobrevoltaje para configurar completamente el sistema. Siga los pasos indicados a continuación para descargar e instalar el software de control.

1. Vaya al sitio web http://www.V7-world.com/downloads
2. Seleccione el software "ViewPower" para que su sistema operativo lo descargue.
3. Siga las instrucciones en pantalla para instalar el software.

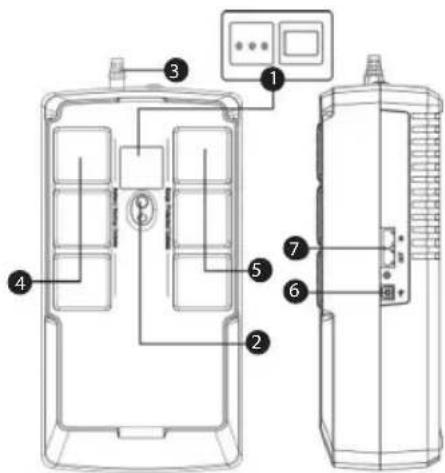

Descripción del producto

1. Pantalla táctil LCD
2. Botón de encendido/apagado
3. Entrada CA
4. Enchufes de la batería de reserva
5. Enchufes de protección contra subidas de tensión
6. Puerto USB
7. Conectores RJ11/RJ45

Pantalla de funcionamiento

Modo de protección de sobrevoltaje	LCD Descripción
Encender el protector de sobrevoltaje		Cuando encienda el protector de sobrevoltaje, estará en este modo 4 segundos
Modo CA	Cuando el AVR esté en funcionamiento, el icono parpadeará cada segundo	Cuando presione el LCD, la información se mostrará en el siguiente orden:1. Voltaje de salida2. Voltaje de entrada3. Nivel de carga4. Capacidad de la batería

Pantalla de funcionamiento (continuación)

Modo de protección de sobrevoltaje	LCD Descripción
Sobrecarga en modo CA		badeará	Cuando se produzca una sobrecarga, cada medio segundo sonará una alarma
Modo batería			La alarma sonará cada 10 segundos y cuando presione el LCD se mostrará la información en el siguiente orden:1. Voltaje de salida2. Voltaje de entrada3. Nivel de carga4. Capacidad de la batería
Sobrecarga en modo batería		badeará	Cuando se produzca una sobrecarga, cada medio segundo sonará una alarma

*NOTA: Si la luz de fondo se apaga, la puede volver a activar tocando la pantalla

Códigos de error

Estado de error LCD Soluciones
Salida cortocircuitada		Desconecte las cargas cortocircuitadas y reinicie el protector de sobrevoltaje
Error por sobrecarga		Desconecte todas las cargas de salida y reinicie el protector de sobrevoltaje
Sobrecarga		Llame al servicio técnico inmediatamente
Batería que carga mal o muy mal		Cambie la batería
Error por alto voltaje de salida		Llame al servicio técnico inmediatamente

Solución de problemas

Problema Causa posible Soluciones
No se muestra nada en el panel	El protector de sobrevoltaje no está encendido	Presione el botón de encendido otra vez para encender el protector de sobrevoltaje
	El voltaje de batería es demasiado bajo	Cargue la batería al menos durante 6 horas
	Fallo de la batería Cambie la batería
El protector de sobrevoltaje está siempre en modo batería	El cable de alimentación no está bien enchufado	Vuelva a enchufar el cable de alimentación
El protector de sobrevoltaje pita constantemente	Compruebe el código de error para obtener más información	Compruebe la tabla de códigos de error para obtener más información
Poco tiempo de reserva	El voltaje de batería es demasiado bajo	Cargue la batería al menos durante 6 horas
	Sobrecarga	Desconecte cargas innecesarias. Antes de volver a conectar el equipo, verifique que la carga que va a conectar se ajusta a la capacidad del protector de sobrevoltaje, cuyo valor encontrará en las especificaciones
	Defectos en la batería Cambie la batería

Información de seguridad

• El voltaje que emplea el protector de sobrevoltaje podría resultar peligroso. No intente desmontar el dispositivo. El dispositivo no contiene piezas que puedan ser reemplazadas por el usuario. Solo el personal de fábrica está capacitado para repararlo.
• Durante la instalación del dispositivo debe asegurarse de que la suma de las corrientes de fuga del protector de sobrevoltaje y las cargas conectadas no supera los 3,5 mA.
• Si conecta un receptáculo que no sea bipolar, trifásico y con toma de tierra puede producirse una descarga eléctrica peligrosa o infringir los códigos eléctricos locales.
• En caso de que se produzca una emergencia, presione el botón de apagado y desenchufe el cable de alimentación de la corriente para desconectar el protector de sobrevoltaje de forma correcta.
• No permita que líquidos u objetos extraños se introduzcan en el protector de sobrevoltaje.
• No deje bebidas u otros recipientes que contengan líquidos cerca del dispositivo.
• Este dispositivo debe instalarse en un ambiente controlado (en interiores sin contaminantes conductivos y con temperatura controlada). Evite instalar el protector de sobrevoltaje en lugares donde hay agua estancada o corriente, o humedad excesiva.
• No conecte el cable de entrada del protector de sobrevoltaje en su propio enchufe de salida.
• Evite conectar alargadores, regletas o protectores contra subidas de tensión en el protector de sobrevoltaje.
• Evite conectar dispositivos no relacionados con la informática, como equipo médico, equipo de soporte vital, hornos microondas o aspiradoras al protector de sobrevoltaje.
• No tire la batería al fuego, ya que puede explotar.

• La batería puede producir descargas eléctricas y corriente de cortocircuito elevada. Debe tomar las siguientes precauciones cuando manipule la batería:

• Quítese relojes, anillos o cualquier otro objeto metálico de las manos.

• Utilice herramientas con mango aislante.
• Póngase guantes y botas de goma.
• No deje herramientas ni objetos metálicos encima de la batería.

• Desconecte la fuente de carga antes de conectar o desconectar la batería.

• La batería interna es una batería de plomo sellada de 6 celdas con un voltaje de 12 VDC.

• El mantenimiento de la batería debería ser llevado a cabo o supervisado por personal que conozca su funcionamiento y las precauciones a tomar. Mantenga al personal no autorizado alejado de la batería.
• Cuando cambie la batería, sustitúyala por una batería de plomo sellada del mismo número y tipo.
• No abra o rompa la batería o baterías. Los electrolitos que libera podrían resultar dañinos para la piel y los ojos. Pueden ser tóxicos.
• Atención, las descargas eléctricas pueden resultar peligrosas. Aunque desconecte el dispositivo de la corriente, el voltaje que suministra la batería aún puede ser peligroso. Debe desconectar la batería del polo positivo y negativo de la fuente de alimentación si es necesario realizar tareas de mantenimiento o reparación en el protector de sobrevoltaje.
• Para reducir el riesgo de sobrecalentar el protector de sobrevoltaje, no bloquee las rendijas de ventilación y evite la exposición directa del dispositivo a la luz del sol o su instalación cerca de electrodomésticos que emitan calor, como calefactores u hornos.
• Desenchufe el protector de sobrevoltaje antes de limpiarlo y no utilice jabón líquido o en espray.
