DOCKUCPT01 - Autres accessoires informatique V7 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil USB-C
Marque	V7
Modèle	DOCKUCPT01
Dimensions du produit (L x l x h)	349,5 x 74 x 18 mm
Poids du produit	0,2473 kg
Dimensions de l'emballage	390 x 115 x 35 mm
Poids du colis	1,42 kg
Alimentation	USB-C PD jusqu'à 100 W (entrée) ; 4 à 18 W pour le fonctionnement
Ports vidéo	1x HDMI (4K/30Hz), 1x DisplayPort (4K/30Hz), 1x VGA (1920x1200/60Hz)
Ports USB	3x USB-A 3.0, 2x USB-A 2.0, 1x USB-C (données, 5 Gbit/s), 1x USB-C (PD)
Réseau	RJ45 10/100/1000 Ethernet
Lecteur de cartes	SD/Micro SD 3.0 UHS-I (jusqu'à 104 Mo/s)
Audio	Prise jack 3,5 mm combinée (microphone/casque, 48 KHz, CTIA)
Modes d'affichage	SST (miroir) et MST (étendu) ; jusqu'à 3 écrans simultanés
Résolutions maximales	HDMI/DP : 4K/30Hz ; VGA : 1920x1200/60Hz ; triple écran : 1080p/60Hz
Température de fonctionnement	0 à 45 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Température de stockage	-10 à 70 °C
Humidité de stockage	5 % à 90 % HR (sans condensation)
Sécurité	Antivol K-Lock
Garantie	2 ans
Certifications	FCC, CE, UKCA
Entretien et nettoyage	Utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Pièces détachées	Contacter le service client V7 pour les pièces de rechange.

FOIRE AUX QUESTIONS - DOCKUCPT01 V7

Comment connecter la station d'accueil à mon PC ?

Branchez le câble USB-C mâle fourni sur le port USB-C de votre PC, puis connectez l'autre extrémité à la station d'accueil. Assurez-vous d'utiliser le port USB le plus rapide de votre PC. Pour l'alimentation, branchez un adaptateur USB-C PD (jusqu'à 100 W) sur le port USB-C PD de la station.

Puis-je utiliser plusieurs écrans simultanément ?

Oui, la station supporte jusqu'à 3 écrans en mode SST (miroir) ou MST (étendu). En mode SST, tous les écrans affichent la même image (max 1080p/60Hz). En mode MST, vous pouvez étendre le bureau sur plusieurs écrans avec différentes résolutions.

Quelle est la résolution maximale prise en charge ?

Les ports HDMI et DisplayPort supportent jusqu'à 4K/30Hz. Le port VGA supporte jusqu'à 1920x1200/60Hz. En triple écran, les résolutions sont limitées à 1080p/60Hz.

La station peut-elle charger mon ordinateur portable ?

Oui, le port USB-C PD (alimentation) peut délivrer jusqu'à 100 W pour charger votre PC, à condition que votre ordinateur supporte la charge via USB-C PD.

Pourquoi mes périphériques USB ne sont-ils pas reconnus ?

Vérifiez que le mode d'économie d'énergie USB n'est pas activé dans les paramètres de votre système d'exploitation. Assurez-vous également d'utiliser les derniers pilotes de chipset pour votre PC.

Puis-je utiliser un adaptateur secteur non fourni ?

Oui, vous pouvez utiliser un adaptateur USB-C PD compatible, avec une puissance comprise entre 4 W (min) et 100 W (max). Une puissance inférieure à 18 W peut limiter certaines fonctions de la station.

Quels systèmes d'exploitation sont compatibles ?

La station est compatible avec Windows et macOS. Sous Windows, les modes MST et SST sont supportés ; sous macOS, seul le mode SST est disponible (jusqu'à 3 écrans en miroir à 1080p/60Hz).

Comment utiliser le lecteur de cartes SD/Micro SD ?

Insérez la carte mémoire dans la fente correspondante (SD ou Micro SD). La station supporte les cartes SD 3.0 UHS-I avec des vitesses allant jusqu'à 104 Mo/s. La carte apparaîtra comme un lecteur dans votre système.

Que faire si l'écran ne s'affiche pas ?

Vérifiez les connexions et assurez-vous que le câble vidéo est bien enfoncé. Redémarrez votre PC. Si vous utilisez un adaptateur, essayez de le brancher directement sur le port de la station. Consultez le manuel pour les configurations SST/MST.

Comment nettoyer la station d'accueil ?

Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez pas de solvants, d'alcool ou de produits abrasifs qui pourraient endommager le boîtier.

MODE D'EMPLOI DOCKUCPT01 V7

Ce document contient des informations protégées par le droit d'auteur. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite par quelque moyen mécanique ou électronique ou quelque autre forme que ce soit, sans l'autorisation écrite au préalable du fabricant.

Marques

Toutes les marques et les marques déposées sont détenues par leurs entreprises ou propriétaires respectifs.

Contenu du colis

• Station d'accueil
• Câble USB (connexion du PC à la station d'accueil)
  • Manuel de l'utilisateur

IMPORTANT

• Assurez-vous de connecter la station d'accueil à l'aide du câble USB fourni au port USB le plus rapide de votre PC.
• Vérifiez que tous les câbles et périphériques fonctionnent correctement en les utilisant lorsqu'ils sont directement branchés à votre PC.
• Assurez-vous d'utiliser les derniers pilotes et logiciels du fabricant de votre PC, notamment les pilotes du chipset, les mises à jour du firmware, les BIOS, etc.
• Vérifiez que vous n'avez pas défini le paramètre du mode d'économie d'énergie du système d'exploitation de votre PC pour qu'il désactive la connectivité USB. Les périphériques d'entrée USB risqueraient de ne pas être détectés si le mode d'économie d'énergie est activé et vous ne pourrez pas sortir votre PC de la veille.

Vous rencontrez encore des problèmes ?

Contactez notre service client sur www.v7world.com

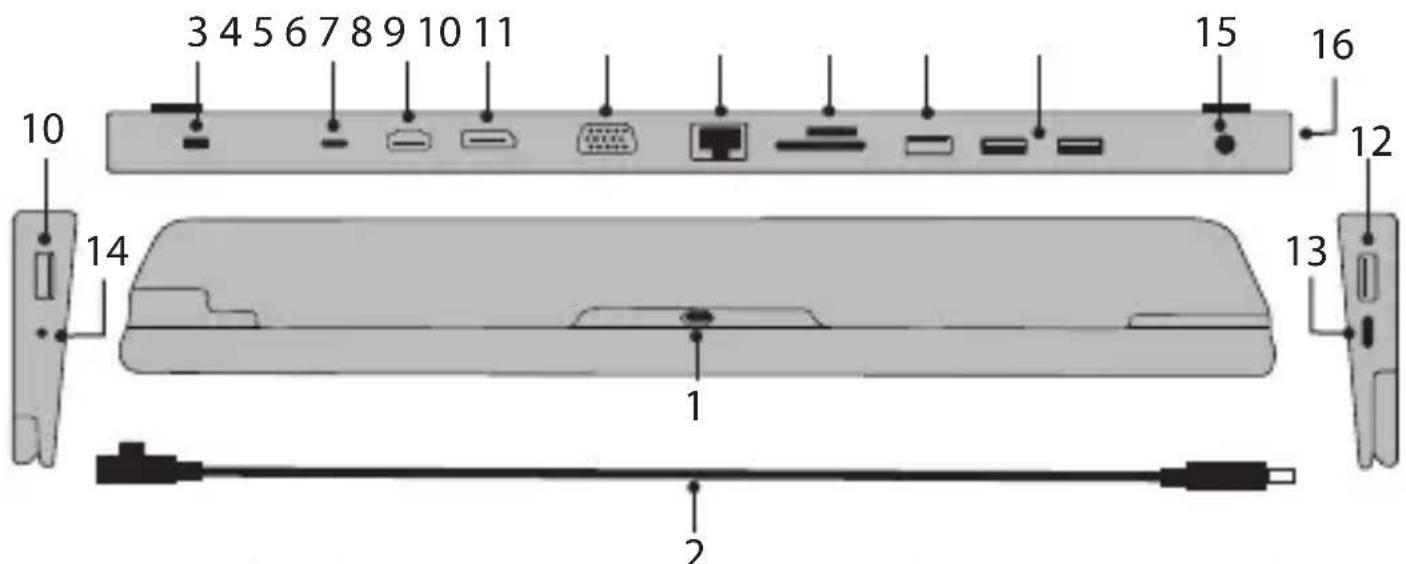

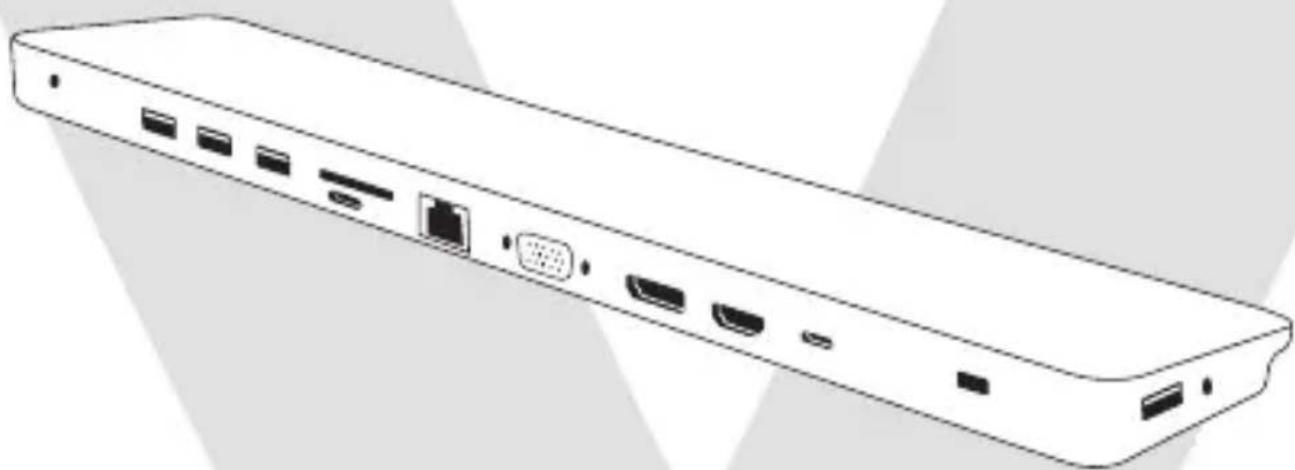

Présentation des produits

1. Type C femelle (en bas, connexion à Thôte) Alt Mode DP1.2, avec une bande passante maximale de 21,6 Gbit/s (5,4 Gbit/s par voie).
2. Câble USB-C mâle à mâle : insérez le côté incliné en bas de ce produit et l'autre côté sur l'hôte USB-C.
3. Antivol K-Lock
4. USB-C femelle : connectez l'adaptateur d'alimentation USB-C PD (près du port HDMI). Charge maximale de 100 W avec échange de rôle rapide de PD3.0. Prend en charge la détection dynamique du courant et la distribution d'énergie. Remarque : une alimentation de 4 à 18 W (4 W pour le mode sans charge et 18 W pour le mode à pleine charge) est nécessaire pour prendre en charge les fonctions de ce produit.
5. HDMI femelle : supporte max 4k/30Hz, sortie 6/8/10/12 bits de profondeur de couleur, format de pixel de sortie RGB4:4:4/YCbCr4:4:4/YCbCr4:2:2, HDCP 1.4
6. DisplayPort Femelle : supporte max 4k/30Hz. Mac OS : Jusqu'à 3 écrans simultanément en mode SST montrant la même image ou vidéo avec un maximum de 1080p@60Hz, Windows : Jusqu'à 3 affichages en miroir en mode SST à 1080p@60Hz ou jusqu'à 3 affichages étendus en mode MST
7. VGA femelle (1920x1200/60 Hz)
8. RJ45 10/100/1000 Ethernet

PRÉSENTATION (SUITE)

1. SD/Micro SD 3.0 : Secure Digital v3.0 UHS-I (Ultra High Speed) SDR12 (12,5 Mo/s)/SDR25(25 Mo/s)/SDR50(50 Mo/s)/DDR50(50 Mo/s)/SDR104(104 Mo/s) avec fonctionnement simultané.
2. USB-A 2.0 femelle x2 (près de la fente pour carte SD, charge en aval maximale de 500 mA et transmission de données à 480 Mbit/s).
3. USB-A 3.0 femelle x2 (interrupteur d'alimentation proche, transmission de données maximale 5 Gbit/s, charge en aval de 900 mA).
4. USB-A 3.0 femelle et charge en aval maximale de 7,5 W (5 V/1,5 A), transmission de données 5 Gbit/s.
5. USB-C femelle (près de l'USB-A, connexion à un périphérique de type C) prend en charge la transmission de données maximale de 5 Gbit/s et une charge en aval de 1,5 A.
6. Entrée/sortie audio combinée 3,5 mm : prend en charge le microphone et le casque 48 KHz et CTIA.
7. Bouton d'alimentation
8. Voyant LED

- Vert : activé

• Désactivé : désactivé

SST Mode (Single Stream Transport)
	VGA HDMI DP
1 Port	1080P/60HzN	AN/A
	N/A4K/30HzN/A
	N/AN/A4K/30Hz
2 Ports	1080P/60Hz1	080P/60HzN/A
	1080P/60HzN	A4K/30Hz
	N/A4K/30Hz	4K/30Hz
3 Ports 1080p/60Hz	1080p/60Hz	1080p/60Hz
MST Mode (Multi-Stream Transport)
	VGA HDMI DP
1 Port	1080P/60HzN	AN/A
	N/A4K/30HzN/A
	N/AN/A4K/30Hz
2 Ports	1080P/60Hz1	1080P/60HzN/A
	1080P/60HzN	A1080P/60Hz
	N/A1080P/60Hz	1080P/60Hz
3 Ports	1080P/60Hz7	20p/60Hz7	20p/60Hz
	720p/60Hz7	20p/60Hz1	1080P/60Hz
	720p/60Hz1	80p/60Hz7	20p/60Hz

SPÉCIFICATIONS

Entrée	USB-C femelle(connexion à un hôte type C)
Sortie	USB-C femelle (données) x1USB-C femelle (PD) x1USB 3.0 femelle x3USB 2.0 femelle x2HDMI femelle x1DisplayPort femelle x1VGA femelle x1RJ45 x1Micro SD x1SD/MMC x1Ensemble prises jack audio x1
Poids du produit 0,2473 kg
Dimensions du produit 349,5 x 74 x 18 mm
Poids du colis 1,42 kg
Dimensions de l'emballage 390 x 115 x 35 mm
Température de fonctionnement	0 à 45 °C
Humidité supportée pour le fonctionnement	10 % à 85 % d'humidité relative (sans condensation)
Température de stockage -10 à 70 °C
Humidité supportée pour le stockage	5 % à 90 % d'humidité relative (sans condensation)
Garantie 2 ans
Certifications FCC, CE, UKCA
Port USB-C femelle Jusqu'à 100 W
Sécurité K Lock
