Type de produit	Station d'accueil / Hub USB-C
Marque	V7
Modèle	CA66449 (DOCKUCPT01-DE)
Dimensions (produit)	349,5 x 74 x 18 mm
Poids (produit)	0,247 kg
Alimentation	USB-C PD 3.0, jusqu'à 100 W (entrée et sortie)
Ports vidéo	HDMI (4K/30Hz), DisplayPort (4K/30Hz), VGA (1920x1200/60Hz)
Ports USB	3x USB-A 3.0 (5 Gbit/s), 2x USB-A 2.0 (480 Mbit/s), 1x USB-C (données 5 Gbit/s), 1x USB-C PD
Connectivité réseau	RJ45 10/100/1000 Ethernet
Lecteur de carte	SD/Micro SD 3.0 UHS-I (jusqu'à 104 Mo/s)
Audio	Prise jack 3,5 mm combinée (micro/casque, CTIA, 48 KHz)
Bouton et voyant	Bouton d'alimentation, voyant LED vert (allumé) / éteint (éteint)
Support multi-écran	Jusqu'à 3 écrans simultanés (MST) ou miroir (SST)
Résolution maximale	4K@30Hz sur HDMI et DisplayPort, 1080p@60Hz sur VGA
Sécurité	Antivol K-Lock, bouton d'alimentation avec voyant
Température de fonctionnement	0 à 45 °C
Température de stockage	-10 à 70 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Certifications	FCC, CE, UKCA
Garantie	2 ans
Entretien	Nettoyer avec un chiffon doux et sec. Débrancher avant nettoyage.

FOIRE AUX QUESTIONS - CA66449 V7

Quels sont les systèmes d'exploitation compatibles avec la station d'accueil V7 CA66449 ?

La station d'accueil est compatible avec Windows et Mac OS. Pour Windows, le mode MST (Multi-Stream Transport) permet des affichages étendus ; pour Mac OS, le mode SST (Single Stream Transport) est utilisé avec un maximum de 3 écrans en miroir.

Puis-je charger mon ordinateur portable via le port USB-C de la station ?

Oui, le port USB-C femelle dédié (près du port HDMI) prend en charge une charge maximale de 100 W avec PD 3.0 et échange de rôle rapide. Une alimentation de 4 à 18 W est nécessaire pour le fonctionnement du hub.

Combien d'écrans puis-je connecter simultanément ?

Vous pouvez connecter jusqu'à 3 écrans, selon le mode. En mode SST (Mac), les écrans affichent la même image jusqu'à 1080p@60Hz. En mode MST (Windows), vous pouvez avoir 3 écrans étendus ou en miroir avec des résolutions variables (ex: 1080p@60Hz, 720p, etc.).

Quelle est la résolution maximale prise en charge sur HDMI et DisplayPort ?

Les ports HDMI et DisplayPort supportent une résolution maximale de 4K@30Hz avec une profondeur de couleur 6/8/10/12 bits et formats RGB/YCbCr.

Le port Ethernet est-il Gigabit ?

Oui, le port RJ45 prend en charge les débits 10/100/1000 Mbps (Gigabit Ethernet).

Quels types de cartes mémoire sont pris en charge ?

La station dispose d'un lecteur de cartes SD et Micro SD compatible UHS-I (SDR12, SDR25, SDR50, DDR50, SDR104) avec des vitesses allant jusqu'à 104 Mo/s.

Le port jack 3,5 mm prend-il en charge à la fois le micro et le casque ?

Oui, c'est une prise combinée (CTIA) qui supporte microphone et casque avec une fréquence de 48 KHz.

Comment puis-je vérifier que la station est correctement alimentée ?

La station dispose d'un voyant LED vert qui s'allume lorsqu'elle est sous tension. Assurez-vous d'utiliser le câble USB-C fourni et de le brancher sur un port USB-C de votre ordinateur supportant l'Alt Mode DP1.2.

Que faire si mes périphériques USB ne sont pas reconnus ?

Vérifiez que les paramètres d'économie d'énergie de votre système d'exploitation ne désactivent pas la connectivité USB. Assurez-vous aussi d'utiliser les derniers pilotes du fabricant de votre PC (chipset, firmware, BIOS).

Où puis-je trouver les pilotes ou le support technique pour ce produit ?

Les pilotes ne sont généralement pas nécessaires pour les fonctions de base. Pour toute assistance, rendez-vous sur le site www.v7world.com ou contactez le service client.

MODE D'EMPLOI CA66449 V7

Ce document contient des informations protégées par le droit d'auteur. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite par quelque moyen mécanique ou électronique ou quelque autre forme que ce soit, sans l'autorisation écrite au préalable du fabricant.

Marques

Toutes les marques et les marques déposées sont détenues par leurs entreprises ou propriétaires respectifs.

Contenu du colis

• Station d'accueil
• Câble USB (connexion du PC à la station d'accueil)
  • Manuel de l'utilisateur

IMPORTANT

• Assurez-vous de connecter la station d'accueil à l'aide du câble USB fourni au port USB le plus rapide de votre PC.
• Vérifiez que tous les câbles et périphériques fonctionnent correctement en les utilisant lorsqu'ils sont directement branchés à votre PC.
• Assurez-vous d'utiliser les derniers pilotes et logiciels du fabricant de votre PC, notamment les pilotes du chipset, les mises à jour du firmware, les BIOS, etc.
• Vérifiez que vous n'avez pas défini le paramètre du mode d'économie d'énergie du système d'exploitation de votre PC pour qu'il désactive la connectivité USB. Les périphériques d'entrée USB risqueraient de ne pas être détectés si le mode d'économie d'énergie est activé et vous ne pourrez pas sortir votre PC de la veille.

Vous rencontrez encore des problèmes ?

Contactez notre service client sur www.v7world.com

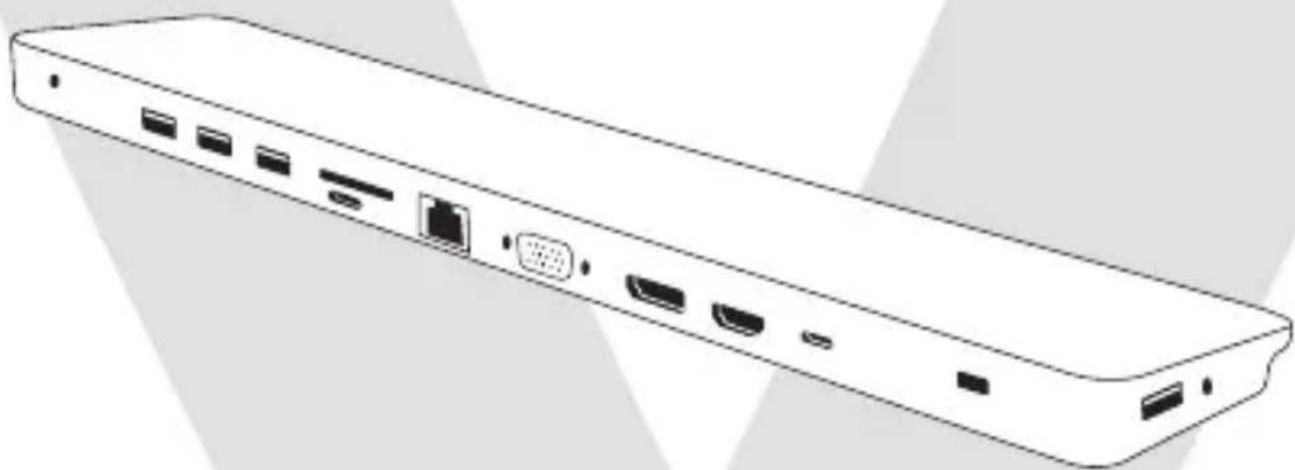

Présentation des produits

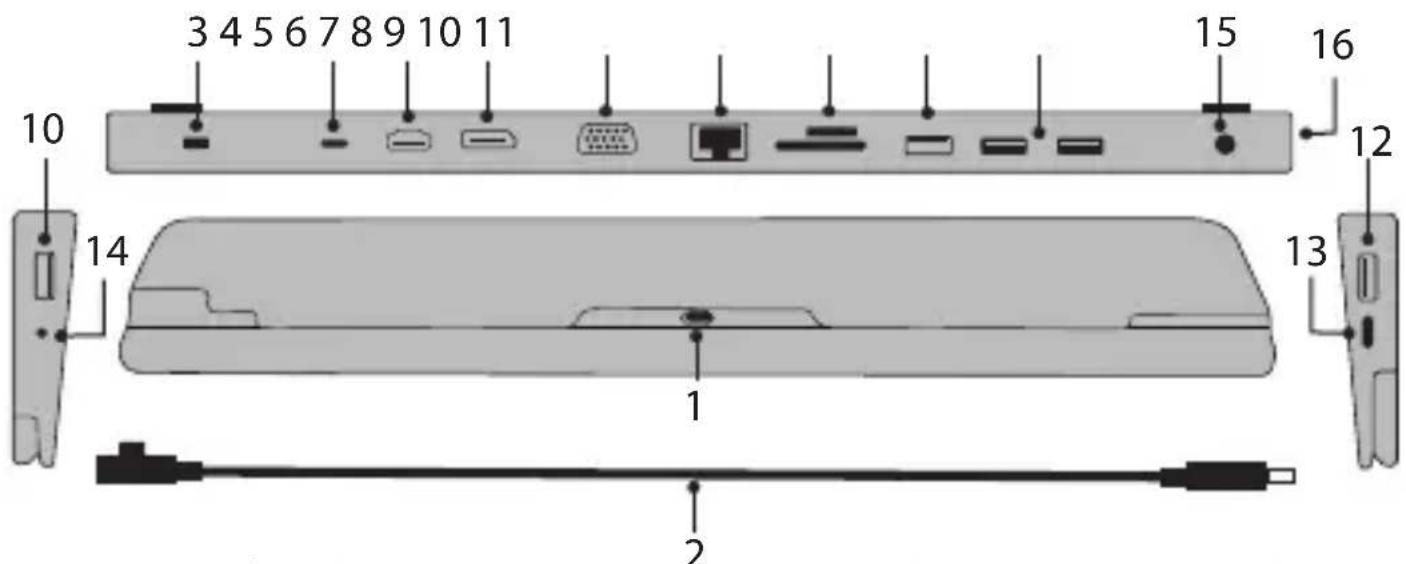

3 4 5 6 7 8 9 10 11 10 14 1 2 15 16 12 13 1

1. Type C femelle (en bas, connexion à Thôte) Alt Mode DP1.2, avec une bande passante maximale de 21,6 Gbit/s (5,4 Gbit/s par voie).
2. Câble USB-C mâle à mâle : insérez le côté incliné en bas de ce produit et l'autre côté sur l'hôte USB-C.
3. Antivol K-Lock
4. USB-C femelle : connectez l'adaptateur d'alimentation USB-C PD (près du port HDMI). Charge maximale de 100 W avec échange de rôle rapide de PD3.0. Prend en charge la détection dynamique du courant et la distribution d'énergie. Remarque : une alimentation de 4 à 18 W (4 W pour le mode sans charge et 18 W pour le mode à pleine charge) est nécessaire pour prendre en charge les fonctions de ce produit.
5. HDMI femelle : supporte max 4k/30Hz, sortie 6/8/10/12 bits de profondeur de couleur, format de pixel de sortie RGB4:4:4/YCbCr4:4:4/YCbCr4:2:2, HDCP 1.4
6. DisplayPort Femelle : supporte max 4k/30Hz. Mac OS : Jusqu'à 3 écrans simultanément en mode SST montrant la même image ou vidéo avec un maximum de 1080p@60Hz, Windows : Jusqu'à 3 affichages en miroir en mode SST à 1080p@60Hz ou jusqu'à 3 affichages étendus en mode MST
7. VGA femelle (1920x1200/60 Hz)
8. RJ45 10/100/1000 Ethernet

PRÉSENTATION (SUITE)

1. SD/Micro SD 3.0 : Secure Digital v3.0 UHS-I (Ultra High Speed) SDR12 (12,5 Mo/s)/SDR25(25 Mo/s)/SDR50(50 Mo/s)/DDR50(50 Mo/s)/SDR104(104 Mo/s) avec fonctionnement simultané.
2. USB-A 2.0 femelle x2 (près de la fente pour carte SD, charge en aval maximale de 500 mA et transmission de données à 480 Mbit/s).
3. USB-A 3.0 femelle x2 (interrupteur d'alimentation proche, transmission de données maximale 5 Gbit/s, charge en aval de 900 mA).
4. USB-A 3.0 femelle et charge en aval maximale de 7,5 W (5 V/1,5 A), transmission de données 5 Gbit/s.
5. USB-C femelle (près de l'USB-A, connexion à un périphérique de type C) prend en charge la transmission de données maximale de 5 Gbit/s et une charge en aval de 1,5 A.
6. Entrée/sortie audio combinée 3,5 mm : prend en charge le microphone et le casque 48 KHz et CTIA.
7. Bouton d'alimentation
8. Voyant LED

- Vert : activé

• Désactivé : désactivé

SST Mode (Single Stream Transport)
	VGA HDMI DP
1 Port	1080P/60HzN	AN/A
	N/A4K/30HzN/A
	N/AN/A4K/30Hz
2 Ports	1080P/60Hz1	080P/60HzN/A
	1080P/60HzN	A4K/30Hz
	N/A4K/30Hz	4K/30Hz
3 Ports 1080p/60Hz	1080p/60Hz	1080p/60Hz
MST Mode (Multi-Stream Transport)
	VGA HDMI DP
1 Port	1080P/60HzN	AN/A
	N/A4K/30HzN/A
	N/AN/A4K/30Hz
2 Ports	1080P/60Hz1	1080P/60HzN/A
	1080P/60HzN	A1080P/60Hz
	N/A1080P/60Hz	1080P/60Hz
3 Ports	1080P/60Hz7	20p/60Hz7	20p/60Hz
	720p/60Hz7	20p/60Hz1	1080P/60Hz
	720p/60Hz1	80p/60Hz7	20p/60Hz

SPÉCIFICATIONS

Entrée	USB-C femelle(connexion à un hôte type C)
Sortie	USB-C femelle (données) x1USB-C femelle (PD) x1USB 3.0 femelle x3USB 2.0 femelle x2HDMI femelle x1DisplayPort femelle x1VGA femelle x1RJ45 x1Micro SD x1SD/MMC x1Ensemble prises jack audio x1
Poids du produit 0,2473 kg
Dimensions du produit 349,5 x 74 x 18 mm
Poids du colis 1,42 kg
Dimensions de l'emballage 390 x 115 x 35 mm
Température de fonctionnement	0 à 45 °C
Humidité supportée pour le fonctionnement	10 % à 85 % d'humidité relative (sans condensation)
Température de stockage -10 à 70 °C
Humidité supportée pour le stockage	5 % à 90 % d'humidité relative (sans condensation)
Garantie 2 ans
Certifications FCC, CE, UKCA
Port USB-C femelle Jusqu'à 100 W
Sécurité K Lock
