Produkttyp	Dockingstation / USB-C-Hub
Marke	V7
Modell	CA66449 (DOCKUCPT01-DE)
Abmessungen (Produkt)	349,5 x 74 x 18 mm
Gewicht (Produkt)	0,247 kg
Stromversorgung	USB-C PD 3.0, bis zu 100 W (Eingang und Ausgang)
Videoanschlüsse	HDMI (4K/30Hz), DisplayPort (4K/30Hz), VGA (1920x1200/60Hz)
USB-Anschlüsse	3x USB-A 3.0 (5 Gbit/s), 2x USB-A 2.0 (480 Mbit/s), 1x USB-C (Daten 5 Gbit/s), 1x USB-C PD
Netzwerkanschluss	RJ45 10/100/1000 Ethernet
Kartenleser	SD/Micro SD 3.0 UHS-I (bis zu 104 MB/s)
Audio	3,5 mm Kombi-Klinkenbuchse (Mikrofon/Kopfhörer, CTIA, 48 KHz)
Taste und Anzeige	Ein-/Ausschalter, grüne LED (ein) / aus (aus)
Multi-Monitor-Unterstützung	Bis zu 3 gleichzeitige Bildschirme (MST) oder Spiegelung (SST)
Maximale Auflösung	4K@30Hz über HDMI und DisplayPort, 1080p@60Hz über VGA
Sicherheit	K-Lock-Sicherheitsschlitz, Ein-/Ausschalter mit Anzeige
Betriebstemperatur	0 bis 45 °C
Lagertemperatur	-10 bis 70 °C
Betriebsfeuchtigkeit	10 % bis 85 % RH (nicht kondensierend)
Zertifizierungen	FCC, CE, UKCA
Garantie	2 Jahre
Pflege	Mit einem weichen, trockenen Tuch reinigen. Vor der Reinigung vom Strom trennen.

Häufig gestellte Fragen - CA66449 V7

Welche Betriebssysteme sind mit der Dockingstation V7 CA66449 kompatibel?

Die Dockingstation ist kompatibel mit Windows und Mac OS. Unter Windows ermöglicht der MST-Modus (Multi-Stream Transport) erweiterte Anzeigen; unter Mac OS wird der SST-Modus (Single Stream Transport) mit maximal 3 gespiegelten Bildschirmen verwendet.

Kann ich meinen Laptop über den USB-C-Anschluss der Dockingstation aufladen?

Ja, der dedizierte USB-C-Anschluss (neben dem HDMI-Anschluss) unterstützt Ladung bis zu 100 W mit PD 3.0 und schnellem Rollentausch. Für den Betrieb des Hubs ist eine Stromversorgung von 4 bis 18 W erforderlich.

Wie viele Bildschirme kann ich gleichzeitig anschließen?

Sie können bis zu 3 Bildschirme anschließen, je nach Modus. Im SST-Modus (Mac) zeigen die Bildschirme das gleiche Bild mit bis zu 1080p@60Hz. Im MST-Modus (Windows) können Sie 3 erweiterte oder gespiegelte Bildschirme mit unterschiedlichen Auflösungen haben (z. B. 1080p@60Hz, 720p usw.).

Was ist die maximale Auflösung, die über HDMI und DisplayPort unterstützt wird?

Die HDMI- und DisplayPort-Anschlüsse unterstützen eine maximale Auflösung von 4K@30Hz mit einer Farbtiefe von 6/8/10/12 Bit und den Formaten RGB/YCbCr.

Ist der Ethernet-Anschluss Gigabit-fähig?

Ja, der RJ45-Anschluss unterstützt Geschwindigkeiten von 10/100/1000 Mbps (Gigabit Ethernet).

Welche Speicherkartentypen werden unterstützt?

Die Dockingstation verfügt über einen SD- und Micro-SD-Kartenleser, der UHS-I-kompatibel ist (SDR12, SDR25, SDR50, DDR50, SDR104) mit Geschwindigkeiten von bis zu 104 MB/s.

Unterstützt der 3,5-mm-Klinkenanschluss sowohl Mikrofon als auch Kopfhörer?

Ja, es handelt sich um eine Kombibuchse (CTIA), die Mikrofon und Kopfhörer mit einer Frequenz von 48 KHz unterstützt.

Wie kann ich überprüfen, ob die Dockingstation richtig mit Strom versorgt wird?

Die Dockingstation verfügt über eine grüne LED, die leuchtet, wenn sie eingeschaltet ist. Stellen Sie sicher, dass Sie das mitgelieferte USB-C-Kabel verwenden und an einen USB-C-Anschluss Ihres Computers anschließen, der den Alt Mode DP1.2 unterstützt.

Was tun, wenn meine USB-Geräte nicht erkannt werden?

Überprüfen Sie, ob die Energiespareinstellungen Ihres Betriebssystems die USB-Konnektivität deaktivieren. Stellen Sie außerdem sicher, dass Sie die neuesten Treiber des PC-Herstellers (Chipsatz, Firmware, BIOS) verwenden.

Wo finde ich Treiber oder technischen Support für dieses Produkt?

Für die grundlegenden Funktionen sind in der Regel keine Treiber erforderlich. Bei Fragen besuchen Sie bitte die Website www.v7world.com oder kontaktieren Sie den Kundendienst.

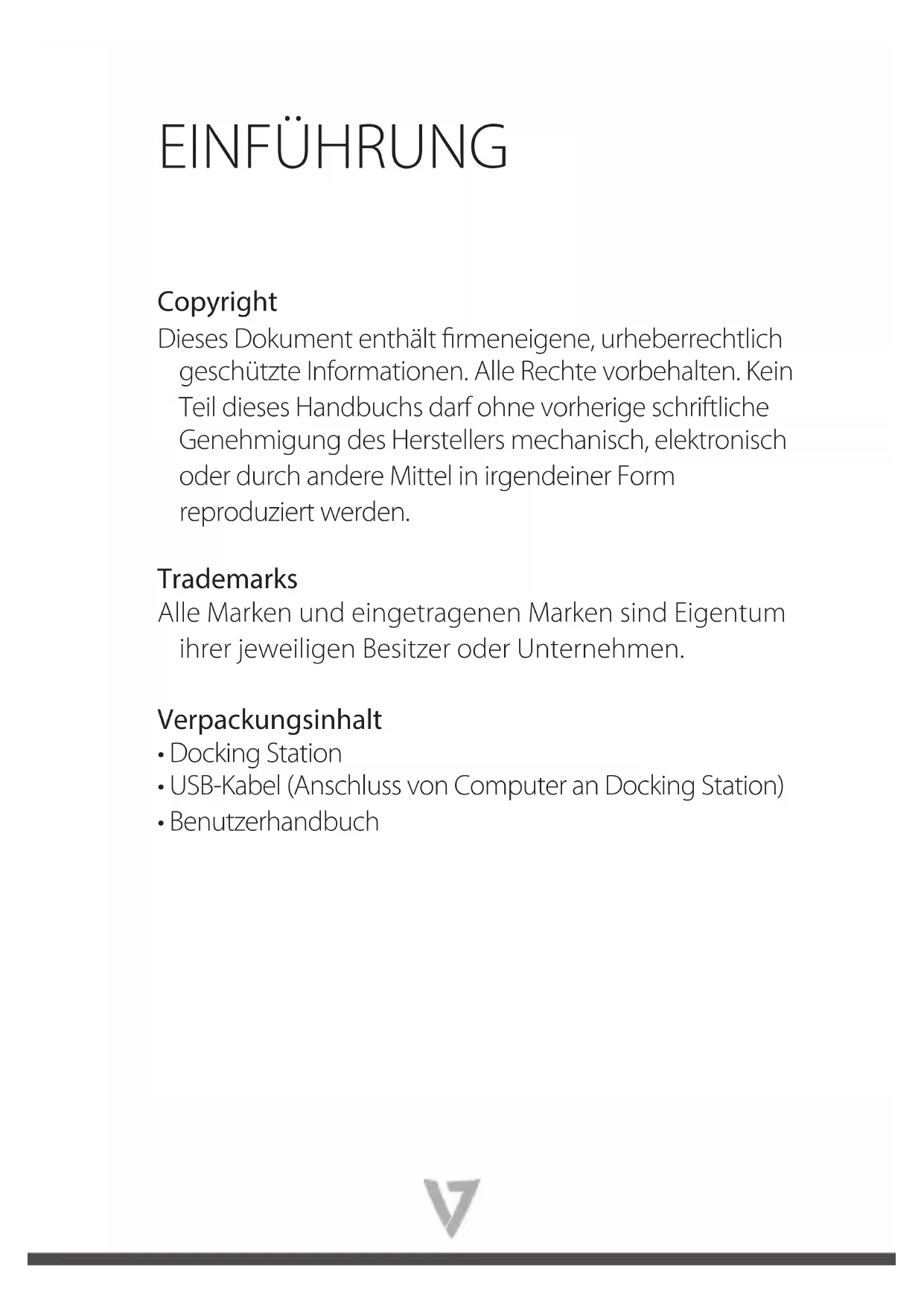

BEDIENUNGSANLEITUNG CA66449 V7

Dieses Dokument enthält firmeneigene, urheberrechtlich geschützte Informationen. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne vorherige schriftliche Genehmigung des Herstellers mechanisch, elektronisch oder durch andere Mittel in irgendeiner Form reproduziert werden.

Trademarks

Alle Marken und eingetragenen Marken sind Eigentum ihrer jeweiligen Besitzer oder Unternehmen.

Verpackungsinhalt

• Docking Station
• USB-Kabel (Anschluss von Computer an Docking Station)
• Benutzerhandbuch

WICHTIG:

• Die Docking Station muss mit dem mitgelieferten USB-Kabel an den schnellsten USB-Anschluss des Computers angeschlossen werden.
- Prüfen Sie, ob alle Kabel und Geräte einwandfrei funktionieren, indem Sie diese direkt an den Computer anschließen.
- Verwenden Sie die aktuellste Software und die aktuellsten Treiber des Computerherstellers (Chipsatz-Treiber, Firmware-Updates, Bios usw.).
- Prüfen Sie, ob der Energiesparmodus des Computer-Betriebssystems eingeschaltet ist und deshalb die USB-Anschlüsse deaktiviert sind. In diesem Fall werden USB-Geräte möglicherweise nicht erkannt, sodass Ihr Computer nicht aus dem Ruhemodus umschaltet.

Konnten Sie das Problem nicht lösen oder haben Sie weitere Fragen?

Wenden Sie sich an unseren Kundenservice auf www.v7world.com

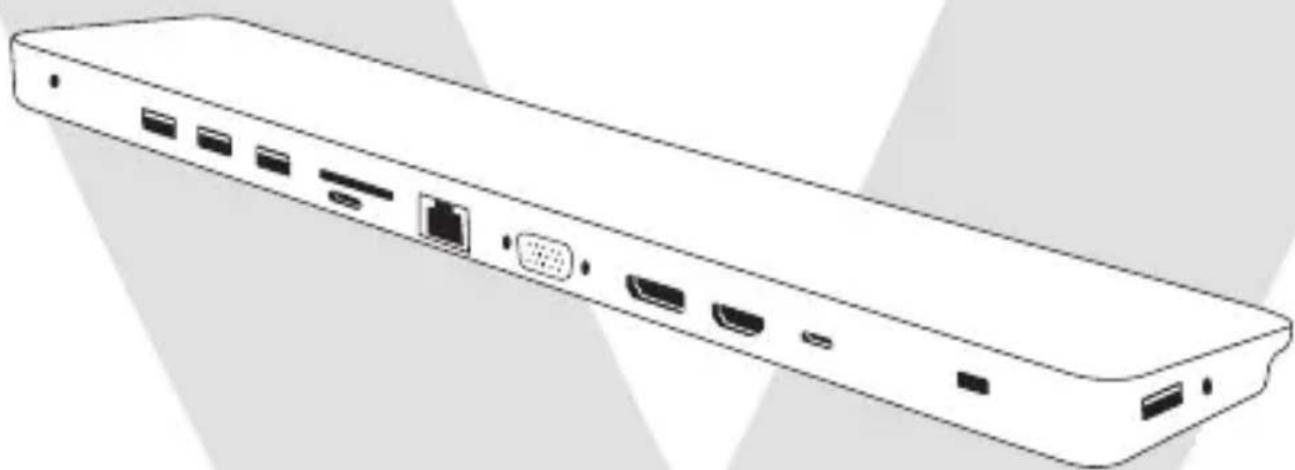

PRODUKTÜBERSICHT

3 4 5 6 7 8 9 10 11 10 14 1 2 15 16 12 13 1

1. Typ-C-Buchse (an der Unterseite, Anschluss an Host) DP1.2-Alt-Modus, Bandbreite max. 21,6 GB/s (5,4 GB/s pro Lane)
2. USB-C-Stecker zu Stecker-Kabel Abgewinkelte Seite an der Unterseite des Produktes und die andere Seite am USB-C-Host befestigen
3. Kensington-Schloss mit Anti-Diebstahl-Funktion
4. USB-C-Buchse: USB-C-Netzadapter (neben HDMI), unterstützt max. 100 W; aufladen mit PD3.0 Fast Role Swap Unterstützt dynamische Stromerkennung und Stromverteilung. Hinweis: 4–18 W (4 W für Leerlaufbetrieb und 18 W für Volllastbetrieb) werden dynamisch bereitgestellt, um die Funktionen dieses Produktes zu unterstützen.
5. HDMI-Buchse: Unterstützt max. 4k/30Hz, 6/8/10/12-Bit-Farbtiefenausgabe, Ausgangspixelformat RGB4:4:4/YCbCr4:4:4/YCbCr4:2:2, HDCP 1.4
6. DisplayPort-Buchse: Unterstützt max. 4k/30Hz. Mac OS: Bis zu 3 Displays gleichzeitig im SST-Modus, die das gleiche Bild oder Video mit maximal 1080p@60Hz anzeigen, Windows: Bis zu 3 gespiegelte Displays im SST-Modus bei 1080p@60Hz oder bis zu 3 erweiterte Displays im MST-Modus
7. VGA-Buchse (1920 x 1200/60 Hz)
8. RJ45 10/100/1000 Ethernet

ÜBERSICHT (FORTSETZUNG)

1. SD/Micro SD 3.0: Secure Digital v3.0 UHS-I (Ultra High Speed) Speicherkarte SDR12 (12,5 MB/s), SDR25 (25 MB/s), SDR50 (50 MB/s), DDR50 (50 MB/s), SDR104 (104 MB/s) mit gleichzeitigem Betrieb
2. 2 x USB-A 2.0-Buchse (neben SD-Kartensteckplatz, max. 500 mA Downstream-Charging und 480 MB/s Datenübertragung
3. 2 x USB-A 3.0-Buchse (neben Netzschalter, max. 5 GB/s Datenübertragung, 900 mA Downstream-Charging
4. USB-A 3.0-Buchse max. 7,5 W (5 V/1,5 A) Downstream-Charging, 5 GB/s Datenübertragung
5. USB-C-Buchse (neben USB-A, Anschluss an Type-C-Gerät) unterstützt 5 GB/s Datenübertragung und 1.5 A Downstream-Charging
6. Kombi-Audioeingang/-Audioausgang 3,5 mm: Unterstützt Mikrofon und Kopfhörer, 48 KHz und CTIA
7. Netzschalter
8. LED-Beleuchtung
9. Grün: An
   • Aus: Aus

SST Mode (Single Stream Transport)
	VGA HDMI DP
1 Port	1080P/60HzN	AN/A
	N/A4K/30HzN/A
	N/AN/A4K/30Hz
2 Ports	1080P/60Hz1	080P/60HzN/A
	1080P/60HzN	A4K/30Hz
	N/A4K/30Hz	4K/30Hz
3 Ports 1080p/60Hz	1080p/60Hz	1080p/60Hz
MST Mode (Multi-Stream Transport)
	VGA HDMI DP
1 Port	1080P/60HzN	AN/A
	N/A4K/30HzN/A
	N/AN/A4K/30Hz
2 Ports	1080P/60Hz1	1080P/60HzN/A
	1080P/60HzN	A1080P/60Hz
	N/A1080P/60Hz	1080P/60Hz
3 Ports	1080P/60Hz7	20p/60Hz7	20p/60Hz
	720p/60Hz7	20p/60Hz1	1080P/60Hz
	720p/60Hz1	80p/60Hz7	20p/60Hz

TECHNISCHE DATEN

Eingang	USB-C-Buchse(Anschluss an einen Type-C-Host)
Ausgang	1 x USB-C-Buchse (Daten)1 x USB-C-Buchse (PD)3 x USB 3.0-Buchse2 x USB 2.0-Buchse1 x HDMI-Buchse1 x DisplayPort-Buchse1 x VGA-Buchse1 x RJ451 x MicroSD1 x SD/MMC1 x Kombi-Klinkenstecker
Produktgewicht 0,2473 kg
Abmessungen (Produkt) 349,5 x 74 x 18 mm
Verpackungsgewicht 1,42 kg
Abmessungen (Verpackung) 390 x 115 x 35 mm
Betriebstemperatur 0 °C bis 45 °C
Luftfeuchtigkeit bei Betrieb	10 % bis 85 % relative Luftfeuchtigkeit(nicht kondensierend)
Lagerungstemperatur -10 °C bis 70 °C
Luftfeuchtigkeit bei Lagerung	5 % bis 90 % relative Luftfeuchtigkeit(nicht kondensierend)
Garantie 2 Jahre
Zertifizierungen FCC, CE, UKCA
USB-C-Buchse Bis zu 100 W
Sicherheit Kensington-Schloss
